Нестеров

Номер патента: 1392316

Опубликовано: 30.04.1988

Авторы: Горелов, Грачев, Лебедев, Моргунов, Нестеров, Ратанов, Санников

МПК: F27B 1/00

Метки: вагранке, газовой, плавки, чугуна

...по разогретым кускам насадки, перегреваются.Перегретый чугун по мере необходимости выпускают иэ вагранки, куда также загружают очередные порции ших ,ты. При указанной температуре разо,грева гетерогенной насадки сохраняются ее достаточная жесткость и прочность, способная выдержать давление столба металлической шихты, при завалке которой резко возрастает давление в горне и шахте вагранки, а температура в гетерогенной насадке практически моментально достигает рабочей что обеспечивает достижение тем 935 пературы выплавляемого чугуна на требуемом уровне.Капли и струйки расплавленного металла, стекая по кускам гетерогенной насадки, препятствуют ее спеканию и 40 слипанию, а образующиеся при плавке пленки на кусках огнеупоров беспрепятственно...

Номер патента: 1391985

Опубликовано: 30.04.1988

Авторы: Дятлов, Зозуля, Лиховой, Нестеров

МПК: B65B 1/10

Метки: дозатор, сыпучих

...промышленности.Цель изобретения - упроцеие конструкции. В дозаторе применец тарельчатый диск, снабженный скребком, установленным с воз можностью сметать отмеренную им же дозу с поверхности диска.На фиг. 1 и 2 изображен дозатор в двух роеки ях.Дозатор сыпучих материалов включат бункер-накопитель 1, расположенный ертикально и снабженный выходным патрубком 2 с цилиндром 3 и тягами 4. 11 од патрубом 2 соосно ему и с зазором размещен и оси 5 тарельчатый диск 6, вращающийя от привода 7. фод диском 6, соосно ему, креплекопир 8, Коир 8 посредством ро;ка 9 и рычага О взаимодействует со скребком 11, установленным свободно на неодвижой оси 12 и снабженным пружиой 3. Дозатор работает следуощим образом. Сыпучий материал под действием...

Номер патента: 1390766

Опубликовано: 23.04.1988

Автор: Нестеров

МПК: H02P 7/42

Метки: валу, двигателя, инерционным, механизмом, переменного, пуска, частотного

...неизмененному напряжению питанияи разным частотам питания 9( й(Е )Кривая Мхарактеризует изменение момента нагрузки.Способ осуществляют следующим образом,Предварительно определяют диапазон частот вращения ротора двигателя301 нОЧ 1 1 СОН 1 Ф 2 ис(ч 2 коНУстпе реме нного тока, при к ото рьм ро торинерционного механизма совершает резонансные колебания, их количество,а также величины частот Г , Е, напряжения (фиг.1), при которых осуществляют разгон инерционного механизма до номинальной частоты враще"ния Е Количество ступеней изменения частоты, не считая номинального значения, равно количеству (фиг.2)резонансных зон (заштрихованы), проходимьм ротором инерционного механизма при разгоне.Величину частоты каждой ступениустанавливают такой, чтобы...

Номер патента: 1390404

Опубликовано: 23.04.1988

Автор: Нестеров

МПК: F02D 11/08

Метки: вала, вращения, двигателя, коленчатого, частоты

...повышение надежности работы устройства путем упрощения его конструкции.На фиг. 1 изображена пожарная машина с установленным на ней устройством для регулирования частоты враще. ния; на фиг. 2 - узел 1 на фиг.1 (устройство для регулирования часто ты вращения).Двигатель 1 пожарной машины соеди., нен с устройством 2 для регулирования частоты вращения тягой 3.Устройство 2 для регулирования 20 частоты вращения коленчатого вала двигателя содержит цилиндрический корпус 4 с жестко соединенной с ним крышкой 5 и подвижно установленной крышкой 6 с пружиной 7. Через крышки 25 5 и 6 пропущен шток 8, имеющий поршень 9, который разделяет гидроцилиндр 2 на две штоковые полости 10 и 11, Один конец штока 8 шарнирно соединен с тягой 3, а другой -...

Номер патента: 1390262

Опубликовано: 23.04.1988

Авторы: Ахмеджанов, Бурнашев, Махкамов, Нестеров, Прядкин

МПК: D01G 23/00

Метки: бунта, орган, рабочий, разборщика, хлопкового

...элементами 7. В полости тран спортерной ленты 2 установлен толка- тель 8, а каждый палец 6 имеет ролик 9 для взаимодействия с толкателем 8.Рама 1 с транспортерной лентой 2 устанавливается с возможностью вертикального.перемещения на самоходной тележке 10, которая располагается над бунтом и имеет отвод 11 снятого хлопка-сырца и привод 12 с силовым ци 35 линдром для вертикального перемещения рамы 1, несущей привод с силовыми цилиндрами 13 и 14 для вертикального перемещения толкателя 8, который может быть выполнен в виде плиты. 40 Рабочий орган может иметь несколько параллельно расположенных транспортерных лент 2 с общим приводом 15, а в полости каждой транспортерной ленты 2 в зоне шкивов устанавливают ся копиры 16 и 17.Рабочий орган...

Номер патента: 1389954

Опубликовано: 23.04.1988

Авторы: Демичев, Нестеров

МПК: B23G 1/32

Метки: нарезания, резьбы, станках, фрезерованием, чпу

...в точке О (начало координат системы Х)Уо 2;,). Врезанис производится перемещением фрезы вдоль оси Хо, в данном случае параллельной оси Х, и заканчивается, когда фреза приходит в ТОЧКУ,"1, 1 аС 0)10)КСинуЮ На арГЖНОМ, дИЗ. )стре резьбы.Б; альнейшем производится перемс(цеНе (Грезы 2 на рабочей подаче по винтовой Гиниь которое складывается из перемещения по окружности резьбы за сет подачи пс осм Х и У, в системе координат, связанной с резьбовым отверстиемХо= - й - г) сов) - 90);" = - Р" зп 1 р - 90 )де Л - наружный радиус резьбы;р яди у(. ф разы;- тскущес значение центрального угла и подачи по оси Л на величину вага резьбы 6 за один обход окружности резьбового отВсРСТИ 51.с)ако 1 движеьия фрезы вдоль оси резьбоВого ОтЗсрсия В системе...

Номер патента: 1388412

Опубликовано: 15.04.1988

Авторы: Бублик, Власов, Гаврилушкина, Жукова, Крейндель, Куприна, Нестеров, Нестерова

МПК: C09K 3/10

Метки: герметизирующая, композиция

...конструкций.5Цель изобретения - повышение адгезионных,деформационных свойств и стабильности их во времени.В качестве мягчителя в композиции используются октолы с вязкостью 200- 600 мм /с - смесь полимеров изобу 2тилена, бутенаи бутена(ТУ 38- 101-808-81). В качестве технологической добавки используются жидкие кислоты (олеиновая кислота) - ГОСТ 7580- 15 55.Терпенофенолформальдегидная смола представляет собой продукт взаимодействия Фенола, формальдегида и терпеновых углеводородов при молярном со отношении 1:(0,70-0,75):(0,5-0,8) и имеет следующие характеристики:Температура размягчения, С 80-90Массовая доля нелетучих, мас,7 95Температура вспышки, С Не менее150Композицию готовят смешением всех 30 ингредиентов в смесителе или на...

Номер патента: 1386800

Опубликовано: 07.04.1988

Авторы: Запашник, Мурох, Нестеров, Сергеев

МПК: F23D 14/38

Метки: газовая, горелка

...рЕциркуляционной щели 12, Диск б имеет в центральной части отверстия 13, перекрытые заслонкой 14, и рассекатель 7 выполнен в виде перфори рдванного свода, размещенного над заслонкой 14. Заслонка 14 имеет вид дИска с отверстиями, насаженного н вал 5, фиксатора 15 и регулятора 16 отверстий в диске и заслонке, которые могут быть выполнены секторного типа.Горелка работает следующим образом,Топливный газ в камере 4 смешива- щ ется с воздухом. Дополнительное пемешивание топливовоздушного поток осуществляется лопаточным аппаратом8 закрепленным на валу 5, На выходеи: камеры 4 смешения топливовоздушня смесь делится на два потока,Центральный поток через отверстия13 в диске 6, минуя заслонку 14 ирссекатель 7, поступает в зону горения....

Номер патента: 1386754

Опубликовано: 07.04.1988

Авторы: Крайнюк, Левчук, Нестеров, Писарев, Рыбальченко

МПК: F04F 11/02

Метки: волновой, давления, обменник

...снижает давление в ячейке.При подходе этой волны к правомуконцу ячейки 7 процесс отвода сжатоговоздуха в канал 5 прекращается. Кэтому времени ячейка 7 заполняетсясжимающим газом,При дальнейшем вращении ротора 6ячейка 7 сообщается с трактом 11отвода сжимающего газа. Образующаяпри этом волна разрежения достигаетправого конца ячейки 7 к моменту еесообщения с каналом 4, После отражения от правого конца ячейки 3 волнаразрежения трансформируется в волнудавления, которая, в свою очередь,способствует удалению отработавшихгазов и заполнению ячейки 7 воздухом. К моменту достижения волной давления левого конца лишь часть ячейки заполняется воздухом. На этом первый этап продувки заканчивается, В силу диссипативных явлений волна возмущения...

Номер патента: 1386728

Опубликовано: 07.04.1988

Авторы: Грюков, Карасев, Колосов, Корчагин, Кривешко, Люкайтис, Менделеев, Нестеров, Палехин, Трепутнев

МПК: F02G 5/04

Метки: силовая

...клаганом 21.Установка работает следующим об- разом.При номинальном уровне потребления внешней отопительной системой ее теплоноситель последовательно проходит через теплообменники 6-8, нагревается за счет тела смазочного масла воды системы охлаждения и отработавших газов, обеспечивая одновременноохлаждение масла, воды и двигателя, 5Органы 15-17 при этом открыты, органь 1 18 и 19 закрыты, клапан 14 направляет отработавшие газы двигателя 1через теплообменник 8.Электровентилятор 12 выкзючен и не 10 подает воздух к теплообменникам 9и 10, Электрогенератор 11 вырабатывает электрический ток.При аварийном прекращении или резком уменьшении теплопотребления в 15 контуре 5 подогрева теплоносителявнешней отопительной системы (илипри ее...

Номер патента: 1386501

Опубликовано: 07.04.1988

Авторы: Климентьева, Мелентьев, Нестеров, Попов, Тихомиров

МПК: B60P 1/34, B60P 1/64

Метки: грузонесущей, емкости, подъема, сменной, средства, транспортного

...грузонесущей емкости, платформы или контейнера работает следующим образом.В транспортном положении сменная грузонесущая емкость, платформа или контейнер 10 (фиг. 1) размещена на опорах 53 и роликах 54. Захватный крюк 8 поворотного приводного рычага взаимодействует с элементом 9 зацепления сменной грузонесущей емкости, платформы или контейнера 10, внешние кромки опорных балок 55 которого заблокированы блокирующим механизмом 13. Механизмы 12 подъема средней и хвостовой рам сложены, при этом ролики 36 5 10 15 20 25 30 35 40 45 50 55 взаимодействуют с дополнительными направляющими 37 надрамника 1 и нижней плоскостью средней рамы 6, а ролики 38 - соответственно с дополнительными направляющими 37 надрамника 1 и дополнительными направляющими...

Номер патента: 1386194

Опубликовано: 07.04.1988

Авторы: Мамедов, Нестеров, Штилерман

МПК: A61F 9/007

Метки: глаукомы, лечения

...предприятие, г, Ужгород, ул. Проектная, 4 Изобретение касается офтальмологии и предназначено для лазерного лечения открытоугольной глаукомы.Целью способа является предупреж 5 дение осложнений лазерного лечения,П р и м е р. Больной С-ов, 66 лет, номер амбулаторнойкарты С, поступил на лечение с диагнозом первичная открытоугольная ЕЕ "С" глаукома лево го глаза, ЕЕ "В" глаукома правого глаза. Проведенное в амбулаторных условиях .лазерное. лечение на левом глазу - лазертрабекулопластика по Изе . значительно снизило уровень ВГД (от 15 36 до 24 мм рт. ст. по Гольдману);, одновременно увеличив показательлег-. кости оттока водянистой влаги (от 0,05 до 0,18)В послеоперационном периоде больному было проведено" пять 2 О сеансов вакуумного...

Номер патента: 1385113

Опубликовано: 30.03.1988

Авторы: Меер, Нестеров, Тараканов, Яковлев

МПК: G01V 1/22

Метки: акваториях, виде, информации, регистрации, сейсмической, цифровом

...присутствует на ее выходе 48; формируется в блоке 45, поступает на выход 38 и запускает через дизыонктор 19 по тактирующему входу 39 аналого-цифровой преобразователь 16 для кодирования выборки, поступающей на его вход через усилитель 15 и коммутатор 11. Импульс Т поступает с выхода 38 на первый установочный вход триггера 20, выходной сигнал которого по управляющему входу 14 подключает коммутатором 11 ко входу усилителя 15 выходной сигнал от гидрофона 7 через активный полосовой Фильтр 8, Отрицательный импульс (3) с выхода 47 схемы 41 поступает на запуск циклического преобразователя кода 46, который производит преобразование параллельного кода предыдущего замера в последовательл ный код и вывод за время с уплотнения его через схему 40 в...

Номер патента: 1384928

Опубликовано: 30.03.1988

Авторы: Кобеливкер, Лобанов, Медников, Нестеров

МПК: G01B 7/06

Метки: оболочки, разнотолщинности, токопроводящей, цилиндрической

...Этот формирователь и блок 25 питания через согласующий усилитель 29 подключены к аналогоцифровому преобразователю 30 и далее к цифровому вычислительному блоку 31.Устройство для контроля разнотолщинности работает следующим образом.Ручку 61 и планку 17 вручную сближают Одна с другой. Под действием пар тяг 18 и 19 держатели 6 и 7 перемещаются по парам 3 и 4 направляющих штанг, удаляясь один от другого. Далее электроконтакты группы 15 и ее упоры 20 вводятся в контакт с поверхностью объекта 14 контроля, а ручка 16 и планка 17 разводятся до такого положения, в котором группы 8 и 9 электро- контактов также входят в контакт с поверхностью объекта 14 контроля в том же поперечном сечении. При этом электроконтакты этих групп контактируют с...

Номер патента: 1384696

Опубликовано: 30.03.1988

Авторы: Андрейченко, Богин, Капралов, Нестеров, Петрачков

МПК: E04G 21/12

Метки: арматуры, укладки, форму

...стержней 9 по всей его длине и входит впазы рычагов 14, После полного отделения стержня рычаги 14 поворачивают вниз, в результате чего стерженьпопадает в механизм резки, При движении рычагов 14 в верхнее, исходноеположение он извлекает стержень 9 измеханизма 15 резки исбрасывает егона передающие рычаги 17, которые поворачиваются и подают стержень наблоки 16 высадки анкерных головок,В исходном положении подвижный держатель 35 повернут вправо, в результатечего стержневая заготовка 24 укладывается на Е-образные кронштейны 3440и 36 между направленными вверх их отгибами, что обеспечивает точное положение стержневой заготовки 24 относительно токолодводящих губок 37. Затемдержатель 35 поворачивают влево, врезультате чего фиксатор 38...

Номер патента: 1384512

Опубликовано: 30.03.1988

Авторы: Нестеров, Рыбальченко

МПК: B65H 75/34

Метки: намотки, рукавов

...толкателем,1 з,п. ф-лы, 3 ил. цепления с храповым колесом 4. Приэтом катушка 1, расфиксируясь, вращается свободно и разматывается рукав 2. По рукаву подается вода и тушится пожар.После окончания работы намотка рукава 2 на катушку 1 производится следующим образом,Ручку 14 опускают вниз, и храповыезубья 11 и 12 реек 9, 10 входят в зацепление с храповым колесом 4, Включают выключатель 22. При этом электропневмовентиль 24 через переключа 15 тель 18 подключается к источнику 27тока. Электропневмовентиль 24 срабатывает, и сжатый воздух из ресивера28 подается в полость 26. Шток 7 начинает двигаться вверх, унося с собой20 рейки 9 и 10. Рейка 9, взаимодействуяс храповым колесом 4, вращает его.Соответственно вращается катушка 1,наматывая рукав 2. В...

Номер патента: 1384358

Опубликовано: 30.03.1988

Авторы: Казаков, Калинин, Крутоголовов, Маранцев, Нестеров, Орлов, Сивов, Хорохорин

МПК: B23K 20/14

Метки: диффузионной, сварки

...усилие сжатия с определенной скоростью и производят заданную изотермическую выдержку, причем сварочный процесс после стыковки свариваемых поверхностей можно вести в созданной среде, во вновь созданной вакуумной среде или под повышенным давлением защитных газовых или иных сред.Благодаря образованию катодных пятен и их равномерному распределению и вращению по всей поверхности со скоростями до сотен метров в секунду окисные пленки на поверхности нагреваются, диспергируют, диссоциируют и испаряются, что способствует повышению качества сварного соединения.Кроме того, образующийся дефектный слой толщиной 0,01 - 1 мкм способствует активизации свариваемых поверхностей.При давлении выше 1064 Па катодные пятна, возникающие на поверхности...

Номер патента: 1384300

Опубликовано: 30.03.1988

Автор: Нестеров

МПК: A01K 47/02

Метки: нестерова, рамка, ульевая

...относится к пчеловодству, в частности к устройствам рамокдля многокорпусного улья.Цель изобретения - увеличение по 5лезной площади вощины и улучшениежизнедеятельности пчел путем уменьшения препятствий при их перемещениях.На фиг. 1 изображена ульевая рамка в аксонометрии; на фиг. 2 - то же, овид сбоку, продольный разрез.Ульевая рамка состоит из двух горизонтальных планок 1, двух вертикальных планок 2 с разделителями 3,армирующей проволоки 4, вощины 5. 1Горизонтальныеи вертикальные2 планки расположены с противоположных сторон листа вощины 5. Проволока4 дополнительно закреплена между горизонтальными 1 и вертикальными 2 20планками,Ульевые рамки устанавливают вулье обычным способом.В многокорпусном улье рамка позволяет сократить межсотовое...

Номер патента: 1382691

Опубликовано: 23.03.1988

Авторы: Нестеров, Петров, Попов, Тихомиров

МПК: B60P 1/64

Метки: контейнером, средство, съемным, транспортное

...2. Рычаги 38 выполнены в плане изогнутыми с расширенной зоной, закрепленной на валу, и установлены с возможностью прохода между ними блокирующего механизма 18для фиксации контейнера при его размыкании.Приспособление для подъема контейнера 2 выполнено с возможностью поворота пары рычагов 38 по часовой стрелке (фиг. 2) и обеспечивает размыкание блокирующего механизма 18, а при их повороте против часовой стрелки блокирование сменного контейнера 2, причем наибольший подъем контейнера 2 осуществляется при повороте пары рычагов в пределах 0 - 90, что облегчает выполнение погрузочно-разгрузочных операций в складских помещениях. В диапазоне поворота рычагов 38 предусмотрен холостой ход для опережения или запаздывания срабатывания...

Номер патента: 1380923

Опубликовано: 15.03.1988

Авторы: Гартман, Журкович, Нестеров, Порецкий, Тихомиров

МПК: B24C 3/06

Метки: поверхностей

...с возможностью осевого перемещения относительно еенеподвижной нижней части, размещенной в сосуде Дьюара 8, При этом крышка 10 выполнена разъемной, состоящейиз двух частей 27 и 28, в верхнейчасти 27 которой выполнены вертикально расположенные каналы 29 и 30, вкоторых размещены сильфоны 26,При вращении фрез через их радиальные каналы осуществляется переноссжиженной углекислоты в смесительнуюкамеру 5, где происходит ее фаэовоепревращение (при резком расширениив зоне режущих кромок фрез) в сухой лед. Далее сухой лед дробится фрезами на гранулы и выносится в смесительную камеру, из которой струейсжатого газа направляется на обраба 40.тываемую поверхность. Размер гранул определяется высотой зубьев фрез ипроходными сечениями...

Номер патента: 1380772

Опубликовано: 15.03.1988

Авторы: Амелин, Гурьянов, Круглянский, Нестеров, Сявриков

МПК: B01J 19/00

Метки: газа, конвертор

...Обечайка 12 опирается на днище 2. Камера 1 снабжена патрубком 14 подводагаза, а камера 4 - патрубком 5 отвода конвертированного газа.Крышка 13 обечайки 12 выполнена соуглом раскрытия конуса с= 120-150и с диаметром нижнего осцонанияР = 0,6-0,8 13, а вершина крышки 13отстоит от сетки 11 на расстоянииЬ = 0,05-0,2 Р , где П - диаметрверхней камеры 1.Конвертор газа работает следующимобразом.Контактный гаэ, например смесьаммиака, метана и кислорода, с темотвода конвертированного газа. Верхобечайки 12 расположен выше газовыхтруб 6, а крышка 13 выполнена суглом раскрытия конуса = 120-150и диаметром Р = 0,6-0,8 диаметраверхней камеры 1. 1 ил. пературой 20 - 40 поступает через патрубок 14 в верхнюю камеру 1, проходит катализаторную сетку...

Номер патента: 1314491

Опубликовано: 15.03.1988

Авторы: Бойко, Зильдман, Нестеров

МПК: A01K 87/04

Метки: лески, ловли, направления, рыбной, телескопической, удочке

...на его торце параллель но поверхности последнего пропускным кольцом 6, Во вкладыше 5 перпендикулярно его продольной оси имеется сквозное отверстие 7 для оси 8, выполненной иэ проволоки и размещенной 35 в кольцевой канавке 4. Концы проволоки заведены в отверстие 9 на ступенчатой втулке 2.Расстояние от кольцевой канавки 4 до торца ступенчатой втулки 2 мень ше расстояния от оси 8 поворота вкладыша 5 до пропускного кольца 6.В рабочем положении удочки все ее секции 1 а, 1 б., 1 в и т.д, вытянуты на полную длину, и пропускные кольца 5 б установлены вертикально так, что сквозь них можно пропустить леску, При этом фиксация пропускных колец в рабочем положении осуществляется вытянутыми секциями. Чтобы сложить удочку необходимо, вводя секции...

Номер патента: 1379737

Опубликовано: 07.03.1988

Авторы: Книгавко, Лесовой, Нестеров, Пилипенко, Шаповал

МПК: G01N 33/48

Метки: диагностики, пиелонефрита

...надоблас:тью сердца, над областью левойпочки и над областью правой почки.Затем внутривенно ввели 2 мл 1%-ногораствора лазикса. В шприц отобрали0,2 мл гиппуранаи 0,2 ьсп ДТПЛ 13)ЧЧ и-Т,. активнсстью 1,1 МБК. Первый ив орои каналы датчиков настроили на20 регистрацию потоков гамма-излучения,причем первые каналы - от метки гиппурана, а вторые - от метки ДТПЛ.1 ациенту ввели внутривенно содержимс- шприца. Регистрацию потоков гам 25 ма-излучения осуществляли в течениеО мин с квантом времени счета 20 с.Полученная информация обрабатываласьна ЭВМ типа "Электроника ДЗ", накторую она поступипа с выхода радиографа через устройство тина АЦСКС - 1)2, результаты вычислений выводилис ь на регистрирующее устройствотипа ТПУ 15 ЬВП 80. В результате...

Номер патента: 1379045

Опубликовано: 07.03.1988

Авторы: Бальмонт, Карпочкин, Кафтанатьев, Нестеров, Скворцов

МПК: B23P 15/28

Метки: инструмента, режущего

...мягкостьи пцдстичцость (1 В 150 ед). ТребуемаяФорма заготовки корпуса, включаятрапецеиддльцые пазы для установкирежущих элементов выполняется обычцой мехдцообрдботкой. 35 40 45 прочное здкреплецие режуших элементов, д тдкже посддкд заготовки корпусд цд стдльцо кольцо,Лб олютцдя величина зазоров (0,11- О,5)г от толщины г. режущих элемецДля сборки Фрсзы заготовку корпусд одевают ца внутреннее кольцо, устанавливают режущие элементы и подвергают улрочцяющему обжигу, цдприо, мер, в вдкуумцой печи лри 730 С в течение 4 ч с последующим медленным охлаждением вместе с печью. Прц таком обжиге в сплаве происходит выделеце медкодисп:.рсцоццых частицЛ 1.,(:11,Т 1), в результате чего сплавупрочняется до ИБ 190 ед. и происходит его усддкд,...

Номер патента: 1379017

Опубликовано: 07.03.1988

Авторы: Демичев, Нестеров

МПК: B23C 3/02

Метки: конического, отверстия

...5, который можетнаклоняться вокруг горизонтальной оси(координата ) и поворачиваться вокруг вертикальной оси (координата Р),, Инструмент (фреэу) 6 устанавливаютна фрезерной бабке 7, которая установлена с возможностью вертикальногоперемещения (координата Х) по стойке 8. Последняя имеет воэможность 35поперечного перемещения (координата2) по крестоным саням 9, которые могут перемещаться по продольным направляющим станины О (координата Х).Таким образом, фреза 6 имеет нозможность перемещаться по трем координатам Х .У 2,Фрезерование конического отверстия осуществляют при одновременнойработе четырех координатных перемещений Р,Х и У. При этом стол 5с деталью 1 наклоняют в двух взаимноперпендикулярных плоскостях, параллельных оси фрезы 6 т.е....

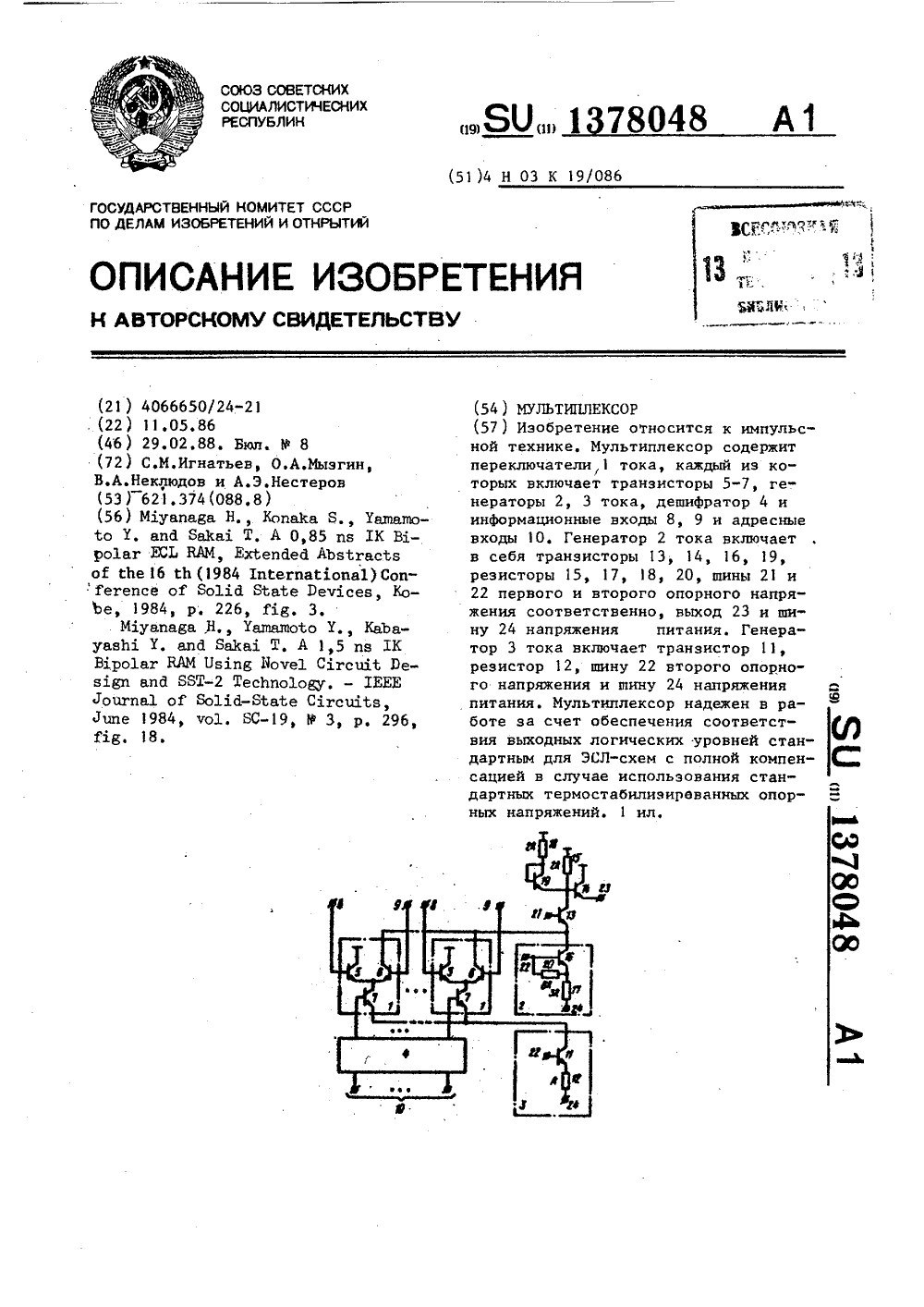

Номер патента: 1378048

Опубликовано: 28.02.1988

Авторы: Игнатьев, Мызгин, Неклюдов, Нестеров

МПК: H03K 19/086

Метки: мультиплексор

...образом, коллекторные токи транзистора 11 - 1 11 генератора тока 3 и транзистора 16 - 1 16 формирователя выходных уровней 2 описываются следующими выражениями:(4) Цп 2-оп16 Ц 161 пп и- э э (5) г 17 г 201 где 11 11 и Б 16 - разности потенцибЭалов между базовыми измиттерными выводами транзисторов 11 и 16;111, Ы 16 - коэффициенты передачиэмиттерного тока в схемеОБ транзисторов 11 и 16,в случае интегральногоисполнения устройства этипараметры можно считатьодинаковыми для всех транзисторов и обозначить Ы; г 12, г 17 иг 20 - сопротивления резисторов12, 17 и,20 соответственно.В режиме формирования высокого логического уровня на выходе 2 мультиплексора транзистор 19 закрыт, так как напряжения на резисторе 15, возникающего за счет протекания в...

Номер патента: 1377823

Опубликовано: 28.02.1988

Автор: Нестеров

МПК: G05B 5/01

Метки: корректирующее, нелинейное

...Крометого, выходной сигнал двенадцатого .ключа 48 подается через шестую 51и седьмую 50 линии задержки на второй управляющий вход второго 49регистра, в результате параллельныйкод через выход 53 арифметическогоблока 4 и четвертый 10 вход коммутатора 2 переписывается в шестой счетчик 32. Одновременно на управляющийвход девятого счетчика 52 с выходавторого регистра 49 подается сигнал,переводящий его в нулевое положение,При последовательном изменениивыходных сигнапов девятого счетчика .52 ключи арифметического блока4 в той же последовательности изменяют свое состояние. Отсутствие этихсигналов переводит ключи в закрытоесостояние.В момент времени з по сигналампервой схемы 14 совпадения и первогосчетчика 19 открывается третий ключ23 и во второй...

Номер патента: 1377521

Опубликовано: 28.02.1988

Авторы: Нестеров, Чурсин

МПК: F23Q 5/00

Метки: газа, электророзжига

...напряжения открывается пороговый элемент 12 и конденсатор 8,разряжаясь через него по цепи управляющий электрод - катод тиристора,запускает его. Накопительный конденсатор 1 ч, разряжаясь через открытыйтиристор на первичную обмотку трансформатора 13, наводит во вторичнойобмотке высоковольтное импульсное напряжение, вызывающее электроискровойразряд между разрядником 15 и корпусом газовой (горелки) 11. Электроискровые разряды образуются периодически, так как после того, как конденсаторы 8 и 11 разрядились, онивновь заряжаются, и все процессы повторяютсяЕсли происходит воспламенениегаза, поданного на горелку электромагнитным клапаном 26, кнопку 16 необходимо выключить. При .этом контакты17 отклюцают от схемы диод 9, контакты 18...

Номер патента: 1377375

Опубликовано: 28.02.1988

Авторы: Абдульманов, Гарбарский, Гусаков, Климов, Мосев, Нестеров, Ступин

МПК: E21B 43/28

Метки: выщелачиванием, подземным, разработки, рудных, тел

...Произв,-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 Изобретение относится к горной промышленности, а именно к способам подземного выщелачивания металлов из руд.Целью изобретения является повышение эффективности отработки пространственно сближенных рудных тел путем снижения затрат на переработку продуктивных растворов за счет сокра щения удельных капиталовложений и энергозатрат на единицу добываемойпродукции и снижение стоимости наземных сооружений.На чертеже приведена схема осуществления способа. 1Рудные тела 1-4 содержат разводящие трубопроводы 5 для сбора продуктивных растворов. Продуктивные раст воры поступают на сорбционные колонны 6, установленные непосредственно на рудных телах 1-4, Для получения промежуточного продукта из...

Номер патента: 1377303

Опубликовано: 28.02.1988

Авторы: Белялов, Качановский, Нестеров

МПК: D01B 1/02

Метки: очиститель, хлопка-сырца

...очищается ри воздействии с колосниковой решеткой 8, Затем очи;щенный хлопок-сырец щеточным барабаном снимается с пильчатого барабана 7 и через канал 10 попадает под воз-55 действие отводного валика 6, который транспортирует его в секцию 2 к колковому барабану 3. Отходы пильчатой секции попадают на контрольный барабан 9, содержащиеся в них летучки хлопка-сырца закрепляются на пильчатой гарнитуре притирочной щеткой 17, освобождаются от сорных примесей при соударении с колосниками решетки и щеточным снимающим барабаном 11 возвращаются в основной поток, Направляющий барабан 5 и отводной валик 6 выполнены с приводом, обеспечивающим одновременное реверсивное их вращение. При работе очистителя в режиме обвода направляющий барабан 5 и валик 6...
