Нерубенко

Номер патента: 1173093

Опубликовано: 15.08.1985

Авторы: Веприк, Гал, Кипреев, Нерубенко

МПК: F16F 15/067

Метки: виброизолирующая, опора

...т л и я тем, что, с це ктивности виброиз жена устанавливае ограчичителями го мещений масс.Составитель А. АндреевТехред М,Гергель КорректоР И, Эрдейи едактор М. Петрова аказ 5031/32 Тираж 898 ВНИИПИ Госудрственног по делам изобретений 113035, Москва, Ж,РПодписномитета СССР и открытииущская наб д. 4/ илиал ППП "Патент", г. Ужгород, ул. 11 роектная, 11Изобретение относится к средствам защиты от вибраций различных объектов и является усовершенствованием известного устройства по основному авт.св. Ф 922355.Цель изобретения - повышение эффективности виброизоляции.На чертеже изображена схема виброизолирующей опоры.Виброиэолирующая опора содержит тяги 1 и 2, шарнирно связываемые с объектом 3 и основанием 4, соединенные попарно друг с другом...

Номер патента: 1104323

Опубликовано: 23.07.1984

Авторы: Гал, Кулеш, Мозговой, Нерубенко

МПК: F16F 15/00

Метки: гаситель, колебаний

...сущности и достигаемому результату является гаситель колебаний, содержащий упругий стержень и закрепленную на одном из его концов массу 2.Однако известный гаситель имеет малую эффективность, обусловленную тем, что он не способен подавлять пространственную вибрацию объекта. Цель изобретения - повышение эффективности гашения колебаний, произвольно ориентированных в пространстве,Указанная цель достигается тем, что гаситель колебаний, содержащий упругий стержень и закрепленную на одном из его концов массу, снабжен закрепляемым на объекте и охватывающим стержнем кольцом, установленным с возможностью его перемещения вдоль стержня, а другой конец последнего предназначен для жесткого закрепления на основании.На чертеже изображена схема...

Номер патента: 1078155

Опубликовано: 07.03.1984

Авторы: Гал, Кипреев, Мозговой, Нерубенко

МПК: F16F 7/14

Метки: виброизолятор

...ции, обуславливающаяся постоянством площади контакта опорного и упругого элементов и, следовательно, жесткостью виброизолятора.Целью изобретения является повышение эффективности виброудароизоляции.Указанная цель достигается тем, что в виброизоляторе. содержащем корпус, установленные в нем два параллельных ряда упругих элементов, размещенный в нем шток с опорным элементом, расположенным между рядами, опорный элемент выполнен в виде сферы, а каждый из упругих элементов - в виде каркаса с двумя натянутыми пересекающимися параллельными группами нитей.На фиг. 1 изображен виброизолятор, продольный разрез; на фиг. 2 - упругий эле мент виброизолятора. Виброизолятор состоит пз разъемного корпуса 1, в котором закреплены верхний ряд 2 и нижний...

Номер патента: 1016593

Опубликовано: 07.05.1983

Авторы: Гал, Мясоедов, Нерубенко, Санкин

МПК: F16F 7/08

Метки: амортизатор

...между ними упругие элементы. Поверхности опорных и промежуточного элементов, обращенные к упругим элементам, выполнены плоски-ми 111 .Недостаток известного амортизатора состоит в том, цто он обладаетнизкими виброгасящими свойствами.Цель изобретения - улучшение виброгасящих свойств амортизатора,Указанная цель достигается тем,что в амортизаторе, содержащем опорные и промежуточный элементы и размещенные между ними .упругие элементы,поверхности опорных и промежутоцногоэлементов, обращенные к упругим элементам, выполнены Ч-образными и смещены попарно в двух взаимно перпендикулярных плоскостях таким образом,что при пересечении их образованугол 90 о,На чертеже показан предлагаемыйамортизатор, общий вид.Амортизатор содержит верхний...

Номер патента: 1015302

Опубликовано: 30.04.1983

Авторы: Кочетков, Нерубенко

МПК: G01P 3/40

Метки: движения, параметров, стробоскопическое

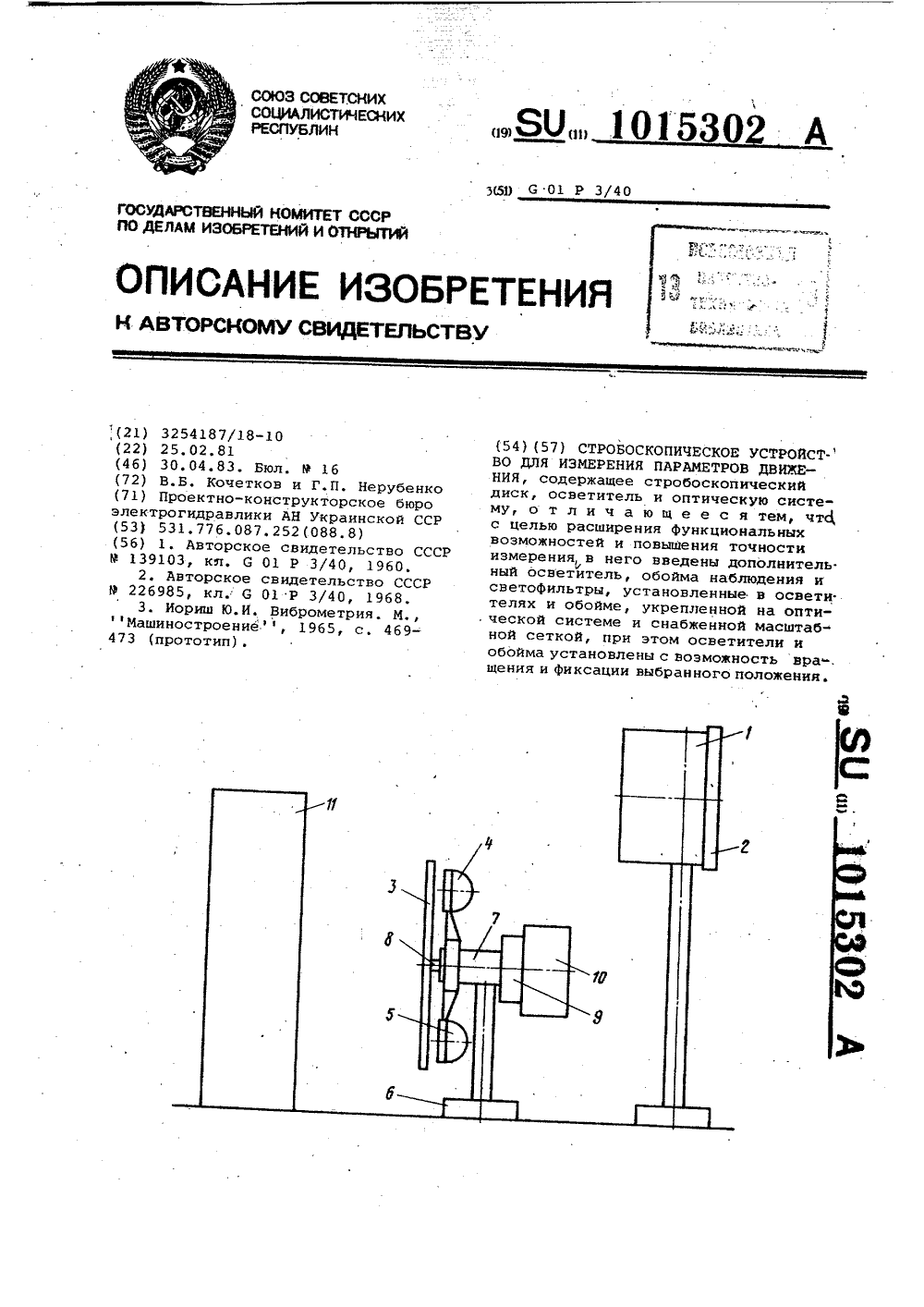

...двух положений исследуемого объекта и низкая точность измерения.Цель изобретения в . расширение 15Функциональных воэможностей и повышение точности измерения.Поставленная цель достигаестятем, что в стробоскопическое устройство, содержащее стробоскопическийдиск, осветитель и оптическую систему, введены дополнительный осветитель,обойма наблюдения и светофильтры,установленные в осветителях и .обойме,укрепленной на оптической системе иснабженной масштабной сеткой, приэтом осветители и обойма установлены с воэможностью вращения и фиксации выбранного положения. На чертеже приведена схема стро боскопического устройства.Устройство включает оптическую систему 1 с обоймой 2 наблюдения,стробоскопический диск 3 и осветите. ли 4 и 5. Осветители...

Номер патента: 987229

Опубликовано: 07.01.1983

Авторы: Веприк, Гал, Гуров, Лякишев, Нерубенко

МПК: F16F 15/00

Метки: колебательная

...упругий элемент, связывающий вторую массу с другим плечом рычага 2 ).Недостатком известного устройства является малый диапазон резонансных частот.Целью изобретения является расширение.диапазона резонансных час тот.Укаэанная цель достигается тем, что первая масса связана с соответст- вующим плечом рычага посредством пружины. 30 На чертеже изображена схема колебательной системы. Г 1Устройство содержит массы 1 и 2, связывающий их упругий элемент 3, двуплечий рычаг 4, устанавливаемый на основании 5, одно из плеч которого связано с массой 1, второй упругий элемент 6, связывающий вторую массу 2 с другим плечом рычага 4 пружину 7, размещенную между массой 1 и соответствующим плечом рычага 4. Масса 1 перемещается в направляющих 8.Колебательная...

Номер патента: 979753

Опубликовано: 07.12.1982

Авторы: Гуров, Корнован, Нерубенко

МПК: F16F 15/03

Метки: гаситель, колебаний

...размещаемый между объектом и другим электромагнитом (,2),На чертеже показана схема гасите 20 ля колебаний,Гаситель колебаний содержит стойки 1, закрепляете на объекте 2,электромагнит 3, установленный настойках в плоскости, перпендикулярнойнаправлению колебаний объекта,другой электромагнит 4, взаимодействующий с первым, упругий элемент ввиде двух плоских пружин 5 и 6, концы которых закреплены на стойках 1,.а средние части жестко связаны сЗ 0,электромагнитом 4. Недостаток устройства заключается в малой эффективности из-за йаличия сложной системы подвески другого электромагнита.Целью изобретения является повышение эффективности гашения колебаний. Николаевский ордена Трудового Красного Знаменикораблестроительный институт им. адм....

Номер патента: 947518

Опубликовано: 30.07.1982

Авторы: Веприк, Гал, Лякишев, Нерубенко

МПК: F16F 15/02

Метки: виброизолирующая, подвеска

...- вариант установки зубчатого колеса.Виброизолирующая подвеска для объекта 1, установленного на основании 2 с помощью свободно переме" щаемых катков 3, содержит дополнительную массу 4, соединенную пружиной 5 с объектом 1 и пружиной 6 с ры. чагом 7, выполненным в виде рейки. Рычаг 7 связан пружиной 8 с объектом 1 и опирается на зубчатое фиксируемое колесо 9, Объект 1 соединен пружиной 10 с основанием 2. Зубчатое колесо 9 может быть установлено на основании 2 таким образом, что оно может перемещаться в пространстве относительно объекта в вертикальной и горизонтальной плоскостях и поворачиваться вокруг своей оси в плоскости рычага 7,Виброизолирующая подвеска работает следующим образом. Вибрация объекта 1 передается на дополнительную массу 4...

Номер патента: 934080

Опубликовано: 07.06.1982

Авторы: Гал, Кипреев, Нерубенко

МПК: F16F 15/067

Метки: амортизатор

...к объекту 3 и основанию 4, тяги 5 и 6, шарнирно соединенные с опорами 1 и 2 и связанные попарно друг с другом промежуточными шарнирами 7 и 8, и упругие элементы 9, 10 и 11, соединенные с основанием 4 через дополнительные тяги 12 и 13, связанные между собой шарниром 14.Вариант выполнения данного амортизатора предусматривает то, что шарнир 14, 15 связывающий дополнительные тяги 12 и13, соединен дополнительным упругим элементом 15 с объектом 3. Амортизатор работает следующим образом.При перемещении объекта зашиты под действием ударной нагрузки и низкочастотной вибрации опоры 1 и 2 для крепления к объекту 3 и основанию 4 приходят в движение, в результате чего тяги 5 и 6 совер 9340803шают повороты в шарнирах опор 1 и 2 (не обозначены) и...

Номер патента: 926543

Опубликовано: 07.05.1982

Авторы: Грохотов, Нерубенко

МПК: G01M 1/36

Метки: балансировки, вращающихся, динамической

...2, которые черезраму 3 и пружины 4 связаны с фундаментом 5. Каждый балансировочный гру- Озик 6 находится в цилиндрической полости 7 и с помощью пружины 8 прикреп.лен к валу 1. Полости 7 для грузиков6 могут быть выполнены в виде обоймы(фиг. 4), жестко закрепленной на 15валу 1 с радиально расположенными полостями 7, в которых находятся грузики 6, соединенные с обоймой 9 черезпружины 8. Если по условиям эксплуатации вал расположен таким образом, 20что отсутствует место для расположения грузиков вне тела вала, тогдав валу в двух сечениях сверлятся радиально расположенные друг противдруга два глухих отверстия, на одинаковую глубину (фиг. 1). Радиальноенаправление отверстий определяетсяво время статической балансировки,когда определяется...

Номер патента: 922355

Опубликовано: 23.04.1982

Авторы: Веприк, Гал, Кипреев, Нерубенко

МПК: F16F 15/06

Метки: виброизолирующая, опора

...является малая эффективность.Наиболее близкой к изобретению по технической сущности и достигаемому результату является виброизолирунщая опора, содержащая тяги, соединенные шарнирно с объектом.и основанием, связанные попарно друг с дру гом промежуточными шарнирами и расположенные под углом друг к другу в каждой паре, и упругий элемент, св зывающий промежуточные шарниры 2.Недостаток этой опоры заключается в малой эффективности , обусловИзобретение относи защиты различных объе ударных нагрузок,Известен амортизат опоры для крепления к нованию, и тяги, шарн ные с опорами и связ друг с другом промежу Красного Знамоццм. адм. С. О. Макаровааказ 2541/44ВНИИ Тираж ПИ Государств по делам изоб 35, Москва, Ж81 Под ного комитета СССР тений и...

Номер патента: 841077

Опубликовано: 23.06.1981

Авторы: Гал, Гуров, Нерубенко, Шпак

МПК: H02K 35/00

Метки: генератор, случайных, электрическихсигналов

...9 на двасектора - верхний 10, заполненныйохладителем, и нижний 11, содерхармий хидкость, нагревательный эле-.,мент 12, упругой плоской пружины 13регулируемой хесткости, укрепленнойодним концом на хесткой стойке 3 основания, а другим - на верхней частисердечника 6 системы возбуждения,выходных проводников 14 и усилителя15.Генератор работает следующим об-,разом,Витки обмотки статора 1, жесткосвязанного через изолятор 2 со стойками 3, установленными на основании(фундаменте 4), пересекаются силовым линиями магнитного поля системы 30возбуждения, содерхащей обмотку 5возбухдения, по которой пропускаетсяпостоянный электрический ток, Обмотка 5 возбуждения размещена вокруг сердечника б, который нижней частьв, сое, в ,35динен через теплоизолирующув...

Номер патента: 838180

Опубликовано: 15.06.1981

Автор: Нерубенко

МПК: F16F 15/18

Метки: гаситель, колебаний

...его параметров к амплитуде и частоте колебаний объекта,Цель изобретения - повышение эффективности гасителя.Указанная цель достигается тем,что гаситель снабжен валом с закрепленной на нем одним концом платформой, рычагом, связанным одним концом с массой, а другим - шарнирно сдругим концом платформы таким обраГаситель содержитновленный на объектеоторому одним концоформа 4, рычаг 5, свцом с массой 1, а дршарнира б - с другимформы 4, и пружину 7рычаг с платформой.ось вала 3 перекрещимым углом.Гаситель работает следующим образом.При колебаниях объекта 2 под действием периодической внешней силы, начиная с определенной ампли туды, гаситель начинает вращаться вокруг оси вала, а рычаг 5 занимае положение, определяемое равенством инерционной...

Номер патента: 769146

Опубликовано: 07.10.1980

Авторы: Кипреев, Кондратенко, Нерубенко

МПК: F16F 15/067

Метки: амортизатор

...основания, и тем, что оп снабжен упругим элементом с регулируемым моментом включения, связывающими промежуточные шарниры. 33 2На фиг. 1 и 2 показаны схемы вариантов выполнения амортизатора.Амортизатор содержит опоры 1 крепления и тяги 2, соединенные с опорами 1 шарнирами 3 и между собой с помощью шарниров 4, Промежуточные шарниры 4 соединены с опорами 1 основания упругими элементами 5 (фиг. 1).Промежуточные шарниры 4 дополнительно соединены упругим элементом 6 с регулируемым моментом включения (фиг. 2), Упругий элемент 6 содержит пружины 7, штоки 8 и ползуны 9,Амортизатор работает следующим образом.При колебан основания 10 происходят повороты т 2, и упругие элементы 5 деформируются. В процессе колебаний основания 10 объект 11 изменяет...

Номер патента: 724934

Опубликовано: 30.03.1980

Авторы: Кондратенко, Нерубенко, Питкевич, Ткаченко

МПК: G01H 1/10

Метки: измеритель, колебаний, крутильных

...механизмом и кинематически связанный с измерительным валом 1 индикатор неравномерности вращения.Устройство снабжено дополнительным валом 2 с дебалансом 3 на одном его конце и двойным шарниром 4 Гука - на другом, соединенным с измерительным валом 1 и опорным подшипником 5, охватывающим дополнительный вал 2. Индикатор выполнен в виде взаимодействующей с опорным подшипником 5 плоской пружины 6 регулируемой длины и регистрирующего устройства 7 с тензодатчиком 8, установленным на плоской пружине 6.Работает измеритель крутильных колебаний следующим образом.Изд:211 сударс,венного комитета 113035, Москва, Ж, каз 539/19ПО Поиск ипография, пр, Сапунова, 2 3Для определения частоты крутильных ко.лебаний необходимо определить...

Номер патента: 702358

Опубликовано: 05.12.1979

Авторы: Гал, Нерубенко, Тульчевский

МПК: G05D 13/38

Метки: регулятор, центробежный

...муфтой, а другой - с электромагнитным виброгасителем.,На чертеже изображена схема центробежного регулатора,Регулятор содержит вал 1 с платформой 2, на осикачания,которой опираютса чувствительные элементы-грузы 3имеюшие контакт с выходным органомйодпружиненной муфтой 4, пружину 5 я .орган задания регулировочный винт 6.Муфта соединена с топливной рейкой3 702358 4Двухрычажный шарнирный узел 7 связан с опорой 8,Электромагнитный виброгаситель соотоит из П-образной магнитной качалки9 и П-образного электромагнитного кор 5 Ф о р м у л а и з о б р е т е н и япуса 10.Центробежный регулятор работает следующим образом,Сглаживание внешних колебаний подпружиненной муфты, которая перемеща 10ется под воздействием на нее рыча овс грузами 3 прн...

Номер патента: 472859

Опубликовано: 05.06.1975

Авторы: Васильев, Волкова, Куриленко, Нерубенко, Плотников, Ревенко, Хазанов

МПК: B63C 3/14

Метки: спуска, судов, томозное

...1, закрепленных на стапельноп плите, на цапфах установлена рама 2, В подшипниках рамы установлена на цапфах обойма 3. В нише обоймы установлена панга 5 4, которая с двух сторон сжимается наборомопределенного усилия пружин 5.Цапфы и подшипники рамы расположенывзаимно перпендикулярно. Таким образом, рама и обойма представляют собой шарнир, 10 обеспечивающий нормальное приложение тормозного усилия к конструкции устройства.Через отверстие разрезной цангп 4 протянут перлинь 6, к которому прпсоединспы конусы 7.Количество конусов определяется для каж дого конкретного случая спуска и зависит отспускового веса судна и заданной длины торможения.Работа тормозного устройства импульсногодействия заключается в следующем. Перлпнь 20 6 или...

Номер патента: 466433

Опубликовано: 05.04.1975

Авторы: Броновец, Ляпин, Нерубенко

МПК: G01N 19/02

Метки: исследования, прибор, свойств, фрикционных

...прибора приведена на чертеже, где обозначены: 1 - ,физический маятник; 2 - образец; 8 - ось вращения образца; 4 - контробразец; 5 - оправка; б - электродвигатель постоянного тока; 7 - корпус; 8 - устройство для измерения параметров движения маятника; 9 - гайки крепления образца на оси.Прибор работает следующим образом. Маятник 1 при отклонвнии получает определанный запас энергии. Оправка 5 вращается вокруг своей оси.Поела освобождения маятник ударяется об исследуемую поверхность конпробразца, закрепленного на вращающейся оправке, и получает одновременно тангенциалыный импульс из-за 1 наличия спл треаия в направлении, перпендикулярном плоскости чертежа (например, на наблюдателя) и нормальный импульс, обусловленный упруим...

Номер патента: 464730

Опубликовано: 25.03.1975

Авторы: Балабаев, Гуров, Корсунский, Нерубенко

МПК: F16F 15/03

Метки: динамический, колебаний, поглотитель

...поглотитель колеоан:ш, общийвид. Он содержит массу, выполненную в виде П-образного электромагнита 1, упругпи элемент 2 для связи электромагнита с колеблю. щимся объектом 3, элемент, жестко соединенный с колеблющимся объектом и выполненный в виде П-образного электромагнита 4. Элемент связывается с колеблющимся ооъеккачающимся рычагом 5. Ооа электромагнита установлены в плоскости, перпендикулярной направлению колебаний ооъекта, малым воздушным зазором между их полюсами. Сечение сердечника электромагнитоз 1 и 4 одинаково,Если,на электромагниты подается питание, то при смещении электромагнита 1 относительно электромагнита 4 вверх плп вниз появляется электромагнитный момент, стреааящийся возвратить электромагнит 1 в исходное положение, т. е,...

Номер патента: 416489

Опубликовано: 25.02.1974

Авторы: Гуров, Нерубенко, Николаевский

МПК: F16F 15/18

Метки: демпфер, колебанийfslun, крутильных, ъlt

...выцолцсцце позволяет обеспечить ра боту лемпфера ца принципе динамическогогасителя с регулируемой мапнитной жесткостью упругой связи,На фиг. 1 изображен описываемый демпфер, продольный разрез и сечение по А - А; ,на фиг. 2 - схема управления магнитной жесткости упругой связи,Демпфер содержит устанавливаемую на вал 1 ступицу 2 с полюсами Зимеющими обмотки возбуждения, и маховик 4,с,полюсами 5, также имеющими обмотки возбуждения. Полюса 3 расположены по окружности ступицы, а,полюса 5 - на маховике, при этом число последних равно числу полюсов на ступице. На полюсах маховика,и ступицы установлены полюсные наконечники 6. В полюсных наконечниках маховика размещены демпферные обмотки 7.Устройство работает следующим образом, К обмоткам...

Номер патента: 298559

Опубликовано: 01.01.1971

Авторы: Адрущак, Жук, Козлинска, Нерубенко, Пурский, Сидорович, Шинкарук

МПК: C04B 28/20

Метки: масса, силикатных

...свойствами, совмещен с обжигом, что дает возможность сократить длительность автоклавирования до 4 час.Вследствие отсутствия свободной СаО иМдО или ограниченности их содержания отпадает необходимость в гашении.Мергели - естественные тонкодисперсные 30смеси, .имеющие широкое распространение. Добычу и обжиг можно осуществлять любым из известных способов. Температура обжига 900 - 1000 С, При этой температуре синтез низкоосновных минералов происходит довольно полно, Повышение температуры недопустимо, так как увеличивается твердость вяжущего, а также плотность. Более низкая температура, например, 850 С не обеспечивает достаточно качественного обжига,Диспергирование мергелей осуществляется на любых видах мельниц до 4000 - 6000 см/г. Добавка...

Номер патента: 290871

Опубликовано: 01.01.1971

Авторы: Асташев, Кобринский, Коренд, Нерубенко

МПК: B65G 27/04

Метки: вибрационного, транспортирования

...в том, что т тирующему органу сообщают поступ колебания, вектор которых расположе скости, перпендикулярной плоскости т тирующего органа. Особенность предложенного в том, что транспортирующему ют дополнительные колебания,ления которых перпендикуляре транспортирования и лежит в п портирующего органа. Это обеспечивает повышение транспортирования за счет снижен трения при перемещении объекта тра рования относительно транспортирую гана. На чертеже по ил, действующиванпя. Сила трения в системе всегда направлена против относительной скорости движения и имеет предельное значение, При сообщении транспортирующему органу дополнительных 5 колебаний вектор, Р,р силы трения поворачивается на некоторый угол, определяемый соотношением основных и...
