Стробоскопическое устройство для измерения параметров движения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

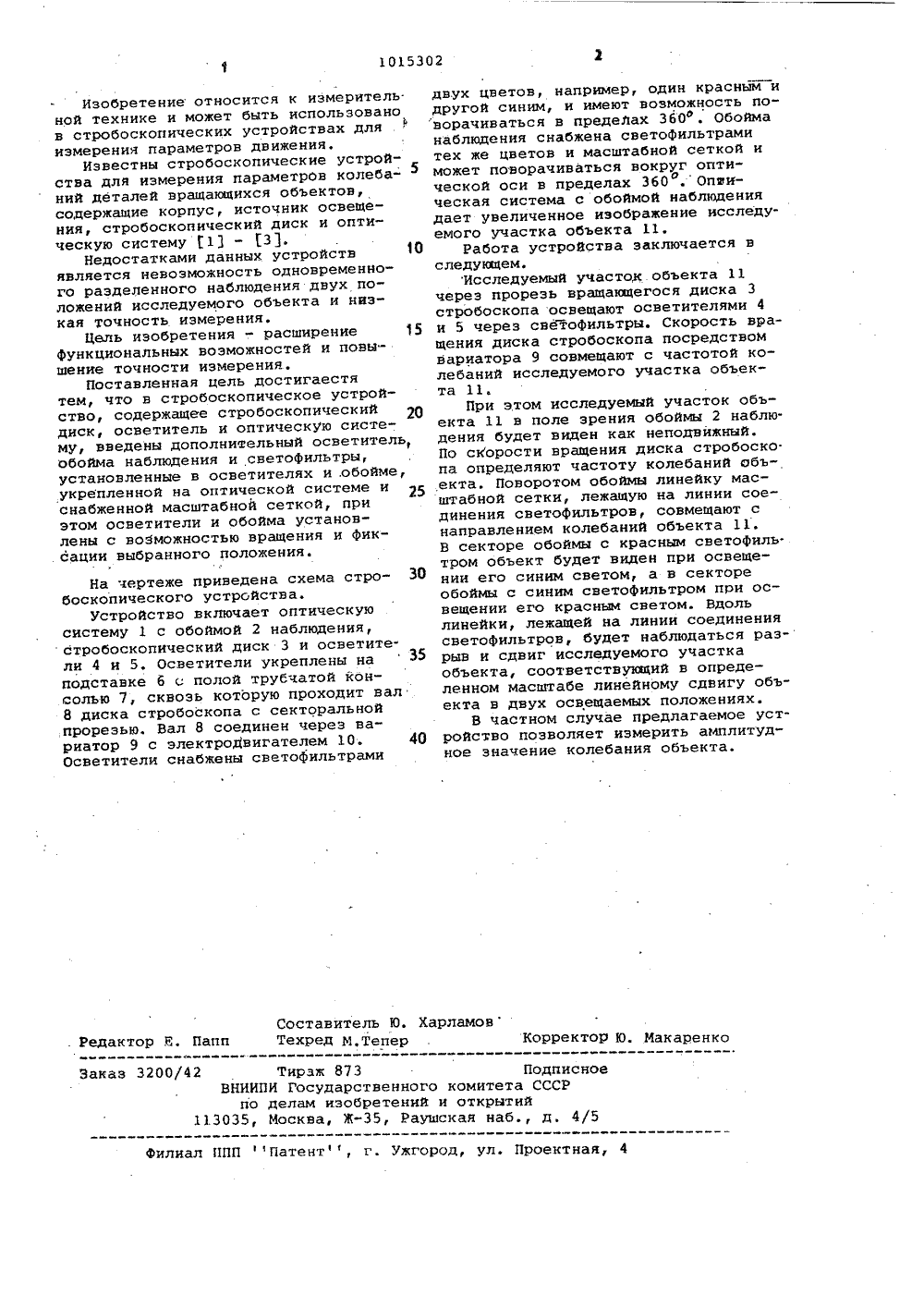

СОЮЗ СОВЕтСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 1 Р 3 4 У ИЯ ИДЕТЕЛЬСТВ РСНО ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРпо делАм изОБРетений и ОчяРытий ПИСАНИЕ ИЭ(71) Проектно-конструкторское бюроэлектрогидравлики АН Украинской ССР(56) 1. Авторское свидетельство СССРР 139103, кя. С 01 Р 3/40, 1960.2. Авторское свидетельство СССРР 226985, кл.: 6 01 Р 3/40, 1968.3. Иориш Ю.И. Виброметрия. М.,Машиностроение, 1965, с. 469473 (прототип).(54)(57) СТРОБОСКОПИЧЕСКОЕ УСТРОЙСТ. ВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ДВИЖЕНИЯ, содержащее стробоскопический диск, осветитель и оптическую систему, о т л и ч а ю щ е е с я тем, чтс с целью расширения функциональных возможностей и повышения точности измеренияв него введены дополнитель. ный осветитель, обойма наблюдения и светофильтры, установленные в освети телях и обойме, укрепленной на опти.ческой системе и снабженной масштабной сеткой, при этом осветители и обойма установлены с возможность вра щения и фиксации выбранного положения.1015302 Составитель Ю. ХарламовТехред МТепер Корректор Ю. Макаренко Редактор Е. Папп Заказ 3200/42 Тираж 873 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж"35, Раушская наб., д, 4/5Филиал ППП Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к измерительной технике и может быть использованов стробоскопических устройствах дляизмерения параметров движения,Известны стробоскопические устройства для измерения параметров колебаний деталей вращающихся объектов,содержащие корпус, источник освещения, стробоскопический диск и оптическую систему 11 Д - ЗД,Недостатками данных устройствявляется невозможность одновременного разделенного наблюдения двух положений исследуемого объекта и низкая точность измерения.Цель изобретения в . расширение 15Функциональных воэможностей и повышение точности измерения.Поставленная цель достигаестятем, что в стробоскопическое устройство, содержащее стробоскопическийдиск, осветитель и оптическую систему, введены дополнительный осветитель,обойма наблюдения и светофильтры,установленные в осветителях и .обойме,укрепленной на оптической системе иснабженной масштабной сеткой, приэтом осветители и обойма установлены с воэможностью вращения и фиксации выбранного положения. На чертеже приведена схема стро боскопического устройства.Устройство включает оптическую систему 1 с обоймой 2 наблюдения,стробоскопический диск 3 и осветите. ли 4 и 5. Осветители укреплены на подставке б с полой трубчатой консолью 7, сквозь которую проходит вал 8 диска стробоскопа с секторальной прорезью. Вал 8 соединен через вариатор 9 с электродвигателем 10. 40 Осветители снабжены светофильтрами двух цветов, например, один красным и другой синим, и имеют возможность поворачиваться в пределах 360 . Обойма наблюдения снабжена светофильтрами тех же цветов и масштабной сеткой и может поворачиваться вокруг оптической оси в пределах 360 . Опзиоческая система с обоймой наблюдения дает увеличенное изображение исследуемого участка объекта 11.Работа устройства заключается в следующемИсследуемый участок объекта 11 через прорезь вращающегося диска 3 стробоскопа освещают осветителями 4 и 5 через светофильтры. Скорость вращения диска стробоскопа посредством вариатора 9 совмещают с частотой колебаний исследуемого участка объекта 11.При этом исследуемый участок объекта 11 в поле зрения обоймы 2 наблюдения будет виден как неподвижный. По скорости вращения диска стробоско. па определяют частоту колебаний абъекта. Поворотом обоймы линейку масштабной сетки, лежащую на линии соединения светофильтров, совмещают с направлением колебаний объекта 11, В секторе обоймы с красным светофиль тром объект будет виден при освещении его синим светом, а в секторе обоймы с синим светофильтром прн освещении его красным светом. Вдоль линейки, лежащей на линии соединения светофильтров, будет наблюдаться разрыв и сдвиг исследуемого участка объекта, соответствующий в определенном масштабе линейному сдвигу объекта в двух освещаемых положениях.В частном случае предлагаемое устройство позволяет измерить амплитудное значение колебания объекта.
СмотретьЗаявка
3254187, 25.02.1981
ПРОЕКТНО-КОНСТРУКТОРСКОЕ БЮРО ЭЛЕКТРОГИДРАВЛИКИ АН УССР
КОЧЕТКОВ ВЛАДИМИР БОРИСОВИЧ, НЕРУБЕНКО ГЕОРГИЙ ПЕТРОВИЧ
МПК / Метки
МПК: G01P 3/40
Метки: движения, параметров, стробоскопическое
Опубликовано: 30.04.1983
Код ссылки
<a href="https://patents.su/2-1015302-stroboskopicheskoe-ustrojjstvo-dlya-izmereniya-parametrov-dvizheniya.html" target="_blank" rel="follow" title="База патентов СССР">Стробоскопическое устройство для измерения параметров движения</a>
