Неймарк

Номер патента: 1084083

Опубликовано: 07.04.1984

Авторы: Ботов, Микипорис, Неймарк, Тимофеев, Целин

МПК: B04B 1/12

Метки: жидкости, осадительная, очиски, центрифуга

...возможностью соприкосновения со скреб-ками транспортеров.На фиг, 1 изображена центриФуга,продольный разрез; ва фиг, 2 - вид А .на фиг, 1;Осадительвая центрифуга для очистки жидкости содержит цияивдрокоиический ротор 1, смонтированный наполом горизонтальном валу 2, механизм выгрузки осадка, состоящий иэдвух замкнутых скребковых транспортеров 3, расположенных внутри рото"ра у его периферии симметрично от"носительно вала 2 и имеющих форму,соответствующую форме ротора. Транспортеры 3 связаны с приводом 4 ротора посредством косозубой шестерни 083 25, винтовой шестерни 6 и шестерни 7на которой транспортеры закреплены.Вал 2 приводится во вращение клиноременной передачей 8. Для заливкижидкости служит воронка 9. В поломвалу 2 выполнены отверстия...

Номер патента: 1077966

Опубликовано: 07.03.1984

Авторы: Бунин, Коломейцева, Неймарк, Семенов, Спицин, Стрельцов

МПК: D06C 7/00

Метки: паковке, раствором, текстильного, щелочным

...подвергается хлопчатобумажная пряжа У 65/2, намотанная на стандартные перфорированные патроны из нержавеющей стали. Диаметр патрона 82 мм, диаметр бобины 118 - 122 мм.Мерсеризующий агент - водный раствор едкого натра концентрации 240 г/л с температурой 20 С,Бобины помещают в вакуумную камеруи к внутренним полостям патронов подводятмерсеризующий агент под давлением 1,7 кгс/см,Через 2 мин 32 с мерсеризующий агент изтрубопроводов и камеры сливается и взаменего подводится чистая вода под давлением1,9 кгс/смг с температурой 73 С, В течение7 мин давление плавно уменьшается до0,65 кгс/см .Технические параметры работы машины следующие: Количество раствора щелочи,проходящего через одну бобину в минуту (скоростьциркуляции), л/минТо же, но...

Номер патента: 1068551

Опубликовано: 23.01.1984

Авторы: Добровольская, Кирьянов, Ласков, Неймарк, Ратников, Спиридонов

МПК: C30B 13/32

Метки: бестигельной, зонной, плавки

...достигается тем, что устройство для бестигельной эонной плавки, содержащее герметичную камеру, установленный в ней индуктор, нижние держатели исходных заготовок, имеющие привод вращения вертикального перемещения, и верхний держатель, дополнительно снабжено верхними держателями по числу загото-. вок, имеющими привод вращения и привод вертикального перемещения, все держатели снабжены корректирующими индивидуальными приводами вертикального перемещения, а индуктор выполней в виде последовательно соедйненных витков по числу заготовок.На фиг. 1 представлено устройство, разрез; на фиг. 2 - разрез А-А на фиг. 1.Устройство представляет собой герметичную камеру 1, в которой располагаются три заготовки 2 кремния, индуктор 3. Слитки удерживаются...

Номер патента: 1065658

Опубликовано: 07.01.1984

Авторы: Ахмедов, Балагула, Гольдберг, Неймарк

МПК: F23D 14/38, F23D 17/00

Метки: горелка, комбинированная

...низкая надежность и экономичность, так как при применении известной горелки для сжигания от"бросных газов химической промышленности иэ-эа частых перерывов в подаче этих газов и необходимости замены их природным газом обгорает выходнаячасть наружной трубы. Кроме того, из-эа Наличия в отбросных газах химической промышленности значительного количества углеводородов (метана) подача его через наружную трубу спутно воздушному потоку приводит к затягиванию горе-. ния иэ-за плохого смесеобразования, а следовательно, к потерям топлива от химического недожога.Наиболее близким по технической сущности к изобретению является комбинированная горелка, содержащая центральную трубу для подачи при-. родного газа с радиальными выходными соплами,...

Номер патента: 1053280

Опубликовано: 07.11.1983

Автор: Неймарк

МПК: H03K 5/01

Метки: управляющего, формирователь

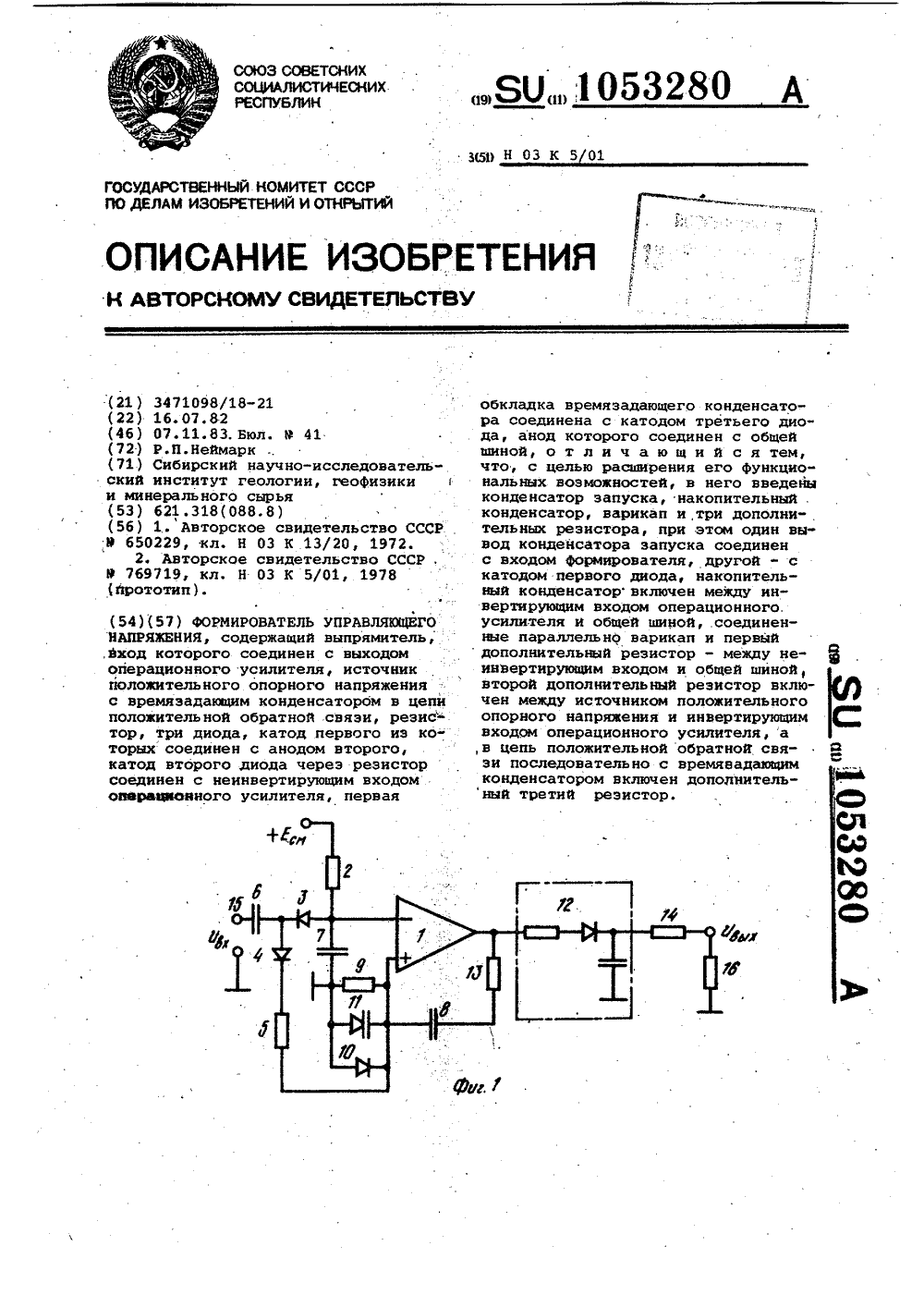

...конденсатор б запуска, иакопительний конденсатор 7 времязадающий конденсатор 8 и дополнительный резистор 9, шунтирующий диод 10, варикап 11, выпрямитель 12, резистор 13, дополнительный резистор 14, вход 15 устройства, нагрузку 16, причем выход операционного усилителя 1 соединен с входом выпря. мителя 12 и через резистор 13, обес. печивающий безопасный ток обратной связи, и конденсатор 8 - с. неинвертирующим входом ОУ, который через параллельно включенные резистор 9, диод 10, варикап 11 соединен с общей шиной, Вход 15 устройства через конденсатор б запуска и диод 3 соединен с. инвертирующим входом ОУи через диод 4, резистор 5 - с неинвертирующим входом, Инвертирующий1053280 Гнакопительному конденсатору 7, что об.легчает генерацию...

Номер патента: 1046356

Опубликовано: 07.10.1983

Авторы: Гурьянов, Гурьянова, Каравайков, Неймарк, Поляков

МПК: D01D 9/02

Метки: бобин, отделке, поддерживающее, пряжей

...этих операций.Цель изобретения - повышение качества пряжи путем выравнивания скорости циркуляции отделочной среды по высоте бобин.Цель достигается тем, что поддерживающее устройство для бобин с пряжей при их отделке содержит смонтированную на камере для подачи отделочной среды полую перфорированную стойку со звездообразным профилем поперечного сечения, имеющую смонтированные в ее полости вверхней части отверстий направляющие пластины, расположенные под острым углом к направлению перемещения отделочной среды.На фиг. 1 представлено устройство, общий вид в разрезе, на фиг. 2 - разрез А-А на фиг. 1, на фиг. 3 - стенка стойки, продольный разрез.Поддерживающее устройство для бобин с пряжей при их отделке, соА-А держит смонтированные на камере...

Номер патента: 1044891

Опубликовано: 30.09.1983

Авторы: Ахмедов, Балагула, Гольдберг, Неймарк

МПК: F23D 13/24

Метки: горелка

...горелкитакже является низкая надежностьпри сжигании газа переменного соста"ва.Цель изобретения - повышение на- ЗОдежности путем обеспечения саморегулирования крутки при сжигании различных видов топлива.Поставленная цель достигаетсятем что в горелке, содержащей воздушный короб с центральной топлив-.3ной трубой и поворотными лопаткамиэавихрителя, укрепленными на коробеи установленными с зазором относительно топливной трубы, лопатки укреплены на коробе посредством планокв виде консольно установленных биметаллических пластин.На фиг. 1 изображена горелка,продольный разрез" на фиг, 2 - часть цилиндрического короба с лопаткойзавихрителя.Горелка содержит воздушный короб1 с центральной топливной трубой 2и поворотными лопатками 3 эавихрителя 4,...

Номер патента: 1038457

Опубликовано: 30.08.1983

Авторы: Коваленко, Кондрашов, Неймарк

МПК: E04H 7/14

Метки: резервуар, сферический

...в системе опирания под действием собственного веса резервуара.Поставленная цель достигается тем, что в сферическом резервуаре, включающем установленный на стойках корпус с кольцевым элементом в верхней части и с меридианальными ребрами жесткости, в каналах которых расположены связанные со стойками несущие канаты, соединенные одним концом с кольцевым элементом корпуса, второй конец каждого несущего каната закреплен в экваториальной плоскости на стойке с противоположной стороны резервуара, причем канаты образуют в вертикальных плоскостях, проходящих через центр тяжести резервуара, симметричные пары, а стойки оперты на основание шарнирно и снабжены оттяжками.В предлагаемой конструкции опирания корпуса каждая пара несущих канатов, 5...

Номер патента: 1027712

Опубликовано: 07.07.1983

Авторы: Ахутин, Неймарк, Стругач

МПК: G06F 3/02

Метки: ввода, данных, ручного

...при отклонениях параметров от нормы) принимаетрешение о том, какие управляющиевоздействия следует произвести,чтобы нормализовать состояние системы. Управляющие воздействия выполняются следующим образом.Так же, как и в прототипе, оператор смотрит на индикатор, значение параметра на котором необходимо изменить, При этом датчик 1 положения например датчик координат фиксации взгляда оператора) вырабатывает информацию, на основании которой в вычислительном блоке 2 рассчитывают координаты точки фиксации взгляда оператора, а также определяют, какой индикатор находится в той области, куда попала точка Фиксации взгляда. При отсутствии запрета от узла 9 в коммутаторах 4 и 5 по команде от блока 2 через элемент 3 производится выбор исполнительного...

Номер патента: 1020335

Опубликовано: 30.05.1983

Авторы: Александров, Быстров, Глазунов, Неймарк

МПК: B65H 25/00

Метки: времени, машине, технологической

...а выход последнего соединенс управляющим входом электронного ключа 12. Задающий блок 8 соединен с одним мз входов блока 5 управления и спитающими входами ключей 12 и 11, выходы которых подключены .соответственно к первому и второму входам блока17 сравнения. Выход последнего связаннепосредственно с входом интегратора9 и через диод 16 и схему НЕ 15 - суправляющим входом электронного ключа 13. Выход интегратора 9 связан сдругим входом блока 5 управления.Устройство работает следующим образом,В технологической машине 1 обрабатывается материал 2, который перемещается в ней посредством тянульныхваликов 3, приводимых в движение приводом М, сигнал на который поступаетот блока 5 управления.При перемещении материала 2 в...

Номер патента: 1007650

Опубликовано: 30.03.1983

Авторы: Егоров, Латутов, Наумов, Неймарк, Свердлов

МПК: A61B 3/00

Метки: головная, крепления, насадка, оптического, прибора

...рамы; на фиг, 4 - замковое соединение в рабочем (замкнутом),положении; на фиг. 5 - разрез Б-Б на фиг.4; на фиг. 6 - разрез В-В на фиг. на фиг. 7 - замковое соединение в положении первичного зацепления и разведенного состояния; (разрез В- В на фиг. 5); на фиг, 8-10 - то же, в исходном положении при надевании на голову (перед сведением двух половин рамы).Головная насадка для крепления оптического прибора изготовлена в виде рамы, продольная центральная дуга которой выполнена из двух частей: лобной 1 и затылочной 2, шарнирно соединенных между собой. Кроме того, в раму головной насадки входят поперечные дуги 3- 10, из которых дуги 3, 9 и 10 расположены в горизонтальной плоскости, а дуги 5, 6, 7 и 8 - в вертикальной. Дуги 1 3 и 4 жестко...

Номер патента: 1000089

Опубликовано: 28.02.1983

Авторы: Данилов, Микипорис, Неймарк, Тимофеев, Целин

МПК: B01F 11/02

Метки: диспергатор, ультразвуковой

...установленном внутри конического резонатора на плоской стороне титановой пластинки, закрепленной вертикально в двух узловых точках его торца.,На Фиг. 1 изображен ультразвуковой диспергаторразрез, на фиг. 2- вид А на фиг. 1, на фиг. 3 - разрез Б-Б на фиг. 2.Ультразвуковой диспергатор включа ет корпус 1, в котором установлены рабочее сопло 2 и конический резонатор 3. На крышке 4, на которой установлен конический резонатор 3, крепится также выходной патрубок 5. В другую крышку б ввинчено рабочее сопло 2 конической Формы, имеющее возможность перемещаться относительно конического резонатора 3, на торце которого закреплена заостренная титановая пластина 7. Профиль каждой грани острия имеет форму экспоненты. Внутри резонатора 3 на пластине 7...

Номер патента: 996517

Опубликовано: 15.02.1983

Авторы: Кубасов, Мазанько, Мулина, Неймарк, Ромашина, Рябов, Юрков

МПК: C25B 1/46

Метки: хлора, щелочи

...содержание кислорода в хлор- газе.При увеличении концентрации хлорида натрия выше 3,5 моль/л существенно увеличивается расход рассола, хотя другие показатели нЬ ухудшаются. Так, для поддержания в аполид концентрации ЯаС 3,5 моль/л необходимо подавать34 на электролиэ 14 м /ч питающего оассолаа для поддержания концентрации МаС 4,0 моль/л - 21 м/ч рассола.П р и м е р 1. Электролнэ раствора хлористого натрия осуществляют в электролнзере с катнонообменной мембраной из сополимера тетрафторэтнлена и перфторсульфоновой кислоты толщиной 0,2 мм при плотности тока 0,25 А/м н температуре 80 С; при этом используют анод с токопроводящей основой из титана и активной массой, содержащей окислы рутения и титана, и катод из стали - 3, Питание...

Номер патента: 995734

Опубликовано: 15.02.1983

Автор: Неймарк

МПК: A61B 3/00

Метки: восприятия, зрительного, исследования

...и вертикальном направлениях. В смесителе 6 телевизионный сигнал изображения участков поля зрения и коды углов поворота глаз смешиваются таким образом, чтобы на экран телемонира 5 накладывался маркер точки взгляда человека, например в виде креста. Выходные сигналы телемонитора 5 и блока 8 управления сравниваются в компараторе 9 так, чтобы определить по длине строки и числу строк (горизонтальная и вертикальная координаты) разности расстояний на экране между видеосигналами любой из светящихся точек (светодиодов) и маркером точки взгляда. Если какое-либо из полученных значений разности меньше заданного, то это означает, что взгляд попал в заданную область и компаратор 9 вырабатывает сигнал, переключающий ЖКЯ 10 в непрозрачное...

Номер патента: 995248

Опубликовано: 07.02.1983

Авторы: Бенедиктов, Лебедев, Лившиц, Неймарк, Раевский

МПК: H02P 5/06

Метки: вращения, двухзонного, постоянного, частоты, электродвигателя

...транзистора14 соединена с выходом датчкка б ЭДС,а коллектор - с общим выводом скоте"мы регулирования. Выход датчика бЭДС, кроме того, подключен к входурегулятора 9 постоянства ЭДС, выходкоторого соединен с входом регулятора потока. Т-.образная ключевая схема13 сойержит резисторы 16 и 17,1Способ осуществляется следующимобразом.Абсолютное значение сигнала обратной связи увеличивают на величину,пропорциональную разности номинального потока двигателя и его текущегозначения,Знак дополнительного сигнала выбирают совпадающим с знаком сигналадатчика ЭДС. Такимобразом,сигналобратной связы изменяется во всемдиапазоне частоты вращения, а нетолько до основной скорости, как всистемах с обратной связью по ЭДС,Поэтому каждому положению управляющего...

Номер патента: 990187

Опубликовано: 23.01.1983

Авторы: Неймарк, Шойхет

МПК: A61B 6/00

Метки: диагностики, легких, отека

...плотность. Под должной оптической плотностью понимают оптическую плотность здорового легкого без отека. Ее определяют по формуле1 фх) = 19079 - 256,3 д, (1)где д - передке-задние размеры груднойклетки, см;19079 и 256,3 - постоянные величины, определенные экспериментально методом регрессивного анализа.Количество избыточной жидкости в легком определяют по отношению разности должной и фактической оптической плотности рентгенограммы легких к оптической плотности рентгенограммы эталона известного объема по формулеЬЪ = " Ь 1(х) (2)1 кгде К - постоянный коэффициент корреляционной связи между оптической плотностью рентгенограммы легкого в среднеключичном сечении и оптической плотностью рентгенограммы всего легкого, равный 8,69;Ук - объем...

Номер патента: 985527

Опубликовано: 30.12.1982

Авторы: Волкова, Данилов, Дворецкий, Кабешкин, Киселев, Лебедев, Невретдинова, Неймарк, Новиков, Сметанников, Филатов

МПК: F16K 11/02

Метки: гидрораспределитель, двухпозиционный, трехлинейный

...9 и 10.клапанов 2 и 3.Канал 7 расположен между седлами 11 и 12 клапанов 2 и 3. Для подвода- отвода рабочей жидкости имеются напорная гидролиния 13, сливная гидролиния 14, а также линия 15 управления, сообщенная с управляющим распределителем 16. Напорный клапан 2 содержит пружину 17985527 Формула изобретения Я(. / 1 1 8 1 л/ ираж 990 Подписнц и л 1 и;,-иал ППП "Паент",. г.ужгород, ул.Проектная клапан 2 при этом закрыт и напорная гидролиния 13 надежно заперта.Потребитель 8 через открытый поя-. сок 5 толкателя 4 соединен с гидро- линией 14 слива. управляющий распределитель 16 после подачи на него сигна ла соединяет линию 15 управления сливного гидроуправляемого клапана 3 с напорной гидролинией 13.Так как площадь нанравляюшей части...

Номер патента: 975374

Опубликовано: 23.11.1982

Авторы: Бальшин, Неймарк, Сейдгазин, Штейнвас

МПК: B24D 3/28

Метки: абразивного, инструмента, масса

...используют олигодиенуретанэпоксид с молекулярной массой1000-2000.В качестве абразива используют Зенормальный монокорунд, электрокорунд,карбид кремния заленый и черный сзернистостью от 6 до 40, а такжесмеси этих материалов. В качествеэпоксидной смолы - смолы ЭД,.3%ЭД, ЭД.В качестве антифрикционной добав"ки добавляют дисульфид молибдена, мел"кодисперснцй графит, порошкообразныйполитетрафторзтилен с р,оп.80 С.П р и м е р 1, Готовят массу следующего состава, вес,Ф:Абразивкарбид кремния зеленый У 8 501Эпоксиполиуретановыйфорполимер с мол,м =2000 24Эпоксидная смола ЭД20Иот 2Полиэтиленполиамин 4Приготовление массы осуществляютв следующей последовательности: смесьэпоксидной смолы и эпоксиполиуретанового форполимера...

Номер патента: 971284

Опубликовано: 07.11.1982

Автор: Неймарк

МПК: A61B 5/107

Метки: внутренних, кровеносных, мочеточников, размеров, сосудов

...орган до прекращения тока и вновь продвигают поверхности до соприкосновения ео .сплющенным органом, В момент касания измеряют суммарную толщину стенок З и далее по разности находят внутренний диаметр.П р и м е р 1 . Определяли размеры мочеточника во время операции.Для этого мочеточник заключапи между 10 двумя поверхностями, закрепленными друг относительно друга под углом,ЗО. Продвигали поверхности до соприкосновения со стенками мочеточника. Измеряли в этот момент наружный диаметр по шкале, 15 расположенной на верхней поверхности. Шкала градуировалась в зависимости от величины угла, равного З. Измеряемый наружный диаметр составил 4 мм. Далее двумя пальцамь правой руки сплющивали 20 мочеточник до прекращения тока мочи и вновь продвигали...

Номер патента: 898802

Опубликовано: 07.11.1982

Авторы: Денисов, Иванов, Неймарк, Сидяков

МПК: F04D 19/04

Метки: вакуумный, молекулярный, насос

...насоляется значительный вес и, какствие, большие энергозатраты нкрутку ротораЦелью изобретения являетсяшение веса и энергозатрат.Указанная цель достигаетдиски ротора выполненытового материала толщино,3 мм.На чертеже представлен продольнразрез насоса.Вакуумный молекулярный насодержит корпус 1 со статорнымими 2 и размещенный в нем на маподвеске 3 дисковой ротор 4, пдиски 5 ротора 4 выполнены излистового материала толщиной 0,10,3 мм. Насос работает следующими Газ, поступающий в насос движущейся поверхность ов 5 в пространство междуными и статорными дисками 5 и 2 и далее - к выходу из насоса. Магнитная подвеска 3 ротора 4 позволяет практически исключить сопротивление вращению, а выполнение дисков 5 рот ра 4 из тонколистового материала...

Номер патента: 968309

Опубликовано: 23.10.1982

Авторы: Данельянц, Неймарк, Снарев, Сыроваткин, Файн

МПК: E21B 17/00

Метки: бурильная, труба, утяжеленная, эксцентричная

...и поперечной жесткости обеспечить пространственную стабилизацию ствола скважины, а прИ турбинном бурении, при необходимости, испольэовать такие трубы в качестве отклонителя.Технико-экономическая эффективность заключается в повышении механической скорости бурения и снижении осложнений в стволе скважины. формула изобретения 1. Эксцентричная утяжеленная бурильная труба, включающая корпус сканавками на наружной поверхности иприсоединительные элементы, о т л ич а ю щ а я с я тем, что, с цельюповышения эффективности бурения засчет повышения продольной устойчивости трубы, она снабжена грузовымиэлементами, неравномерно размещеннымив канавках корпуса и жестко с нимсвязанными, причем канавки выполненыпо всей поверхности корпуса.2....

Номер патента: 968234

Опубликовано: 23.10.1982

Авторы: Колесов, Неймарк

МПК: E04B 1/38

Метки: панелей, перекрытия, плит, соединение, стеновых, стыковое

...панели черезпрокладку из упруго"пластичного материала, поперечные пазы,в торце верхней стеновой панели и заполнительшвов, торец верхней панели оперт наодну из плит перекрытия, уложеннуюна нижнюю стеновую панель по всейширине ее торца, причем выступы од"ной из плит перекрытия расположеныв соответствующих им пазах другойплиты перекрытия.Кроме тогд, поперечный паз, выпал.ненный в верхней стеновой панели,размещен над выступами.Выступы одной из плит перекрытиявыполнены в виде вертикальных торцовых петлеобразных арматурных выпусков и расположены в пазах другойплиты.Выступы одной плиты перекрытиявыполнены иэ прокатного проФиля, на"пример из уголка, и расположены в со"ответствующих пазах, выполненных наторце нижней стеновой панели, а вторая...

Номер патента: 967468

Опубликовано: 23.10.1982

Авторы: Ахутин, Гольверк, Иванов, Молодцов, Неймарк, Нерославский, Рац, Столяров

МПК: A61B 3/10

Метки: деятельности, регистрации, состояния, человека-оператора

...зубца Т ЭКГ отклонение сосгтояния оператора от норки или то жеотклонение по частоте дыхания. Одновременно этот .же бпок:производитобработку ЭЭГ и выделяет сигнал,характеризующий степень концентрации зрительного внимания оператора, а следовательно, и скорость переработки информации в зрительномоторной системе. Выходные сигналыблока. 10 подаются на входы блока 8управления, в котором эти сигналыпреобразуются в сигналы управленияяркостью или размером маркера точкивзгляда в.синтезаторе б. Таймер 7включается при выработке сигналауправления, соответствующего таКо-.,му изменению состояния оператора, .которое вцшло за нормальные пределы, Изменение яркости или размерамаркера производится сигналом блока 8 управления в зависимости...

Номер патента: 962901

Опубликовано: 30.09.1982

Авторы: Борд, Гроссман, Неймарк

МПК: G06F 3/04

Метки: информацией, обмена

...через одну из шин входов 19 поступает в регистр 10 и далее в узел 1 приоритетов.Узел 1, выделив данное требование из хранящихся в регистре 10,Формирует сигнал приоритета на соответствующей шине 2 приоритетов. Этот сигнал приоритета производит следующие действия: через элемент ИЛИ 7 взводит триггер 8 требований, сигнал с выхода которого блокирует входы узла1 приоритетов и регистра 10 требований и поступает на соответствующий выход входа-выхода 9 связи с памятью;заносит в регистр 6 номера устройства код номера устройства, принятого на обслуживание; заносит из приемного регистра 22 через соответствующие входы 16 записи и коммутатор 3 шин записи в информационный регистр 15 код, соответствующий состоянию датчиков опрашиваемой грунпы; заносит...

Номер патента: 960334

Опубликовано: 23.09.1982

Авторы: Ворончихин, Неймарк, Петров, Семенов

МПК: D06B 3/08

Метки: жидкостной, мотках, пряжи

...равным60-900 (см. Фиг; 3). Устройство также. содержит направляющий ролик 4 10(см, фиг. 2) для мотков 3, установленный параллельно и со смещениемвверх по вертикали относительно перфорированной трубы 2, При этом угол,образованный между горизонталью иобщей касательной, проведенной к верхним поверхностямо ролика 4 и трубы 2,не превышает 30Перфорированная труба 2 соединена одной стороной с ванной 1 посред- щством циркуляционной системы 5 и насоса б, а другая сторона заглушена,Угол о образован между горизонталью и общей касательной, проведенной к верхним поверхностям ролика итрубы,- центральный угол выполнения перфорации на перфорированнойтрубе.При соприкосновении мотка пряжи 3с перфорацией трубы 2 происходит ин. тенсивнаяпропитка,...

Номер патента: 946863

Опубликовано: 30.07.1982

Авторы: Литвинчук, Неймарк

МПК: B23K 37/04

Метки: зажимное

...зажимную часть, неподвижный корпус выполнен с эксцентричным кольцевым выступом и двумя опорными базовыми поверхностями, а вращающаяся зажимная часть установлена с возможностью поворота вокруг эксцентричного кольцевого выступа.946863 Формула изобретения Яуо На фиг. 1 показано устройство; на фиг. 2 - сечение А - А на фиг. 1.Зажимное устройство включает С-образную скобу 1, которая может поворачиваться вокруг эксцентричного кольцевого выступа С-образного корпуса 2 автомата. 01 смещения скоба удерживается ограничителем 3, С подвижной скобой жестко связаны упор 4 и рукоятка 5, Корпус автомата опирается на трубу двумя упорами 6. Высоты упоров 4 и 6 определяются диаметром зажимаемой трубы.Устройство работает следующим образом.В исходном...

Номер патента: 353613

Опубликовано: 07.06.1982

Авторы: Ермилов, Машинцев, Неймарк, Отченашенко, Ульянов

МПК: G01N 25/16

Метки: заданной, исследования, нагрузки, полимерных, температуры, условиях

...во втулку 12, жестко связанную с плоской кварцевой пружиной 13, соединенной со средней пластиной дифференциального емкостного датчика 14, выполненного в виде трех расположенных одна над другой кварцевых пластин с напылецным проводящим слоем; жестко связанный с датчиком 14 н пружиной 13 синусцый механизм 15; мостовая схема Р 1 - Р включающая усилитель 16, реверсцвцый электродвигатель 17, редуктор 18, вращающие винт 19, потенциометр 20,Работа устройства осуществляется следующим образом.Испытываемый образец 2 через окно 3 помещают в держатель 1 и закрывают трубкой 6, ца трубку-держатель 1 надевают термокамеру 7 ц закрепляют ее ца плите 8. Сверху ца образец 2 опускают измерительный шток 9, верхний конец штока 9 зажимают в цанге 11, мост...

Номер патента: 930547

Опубликовано: 23.05.1982

Авторы: Бирюков, Воробьев, Лившиц, Неймарк, Раевский

МПК: H02P 5/00

Метки: вращения, переменного, систем, тахогенератором, частоты, электропривода

...8 соединен со вторым входом первого узла сравнения 9, первый вход которого соединен с элементом задания частоты вращения 10. Выход цифроаналогового преобразователя 9 подключен к усилителю 11 с пропорционально-интегральной характеристикой, выходом соединенного с силовым преобразователем 12, который содержит элементы стабилизации и ограничения тока. К силовому преобразователю 12 подключен двигатель 13,Сущность данного способа заключается в следующем:Определяются моменты перехода через "нуль" напряжения задающей обмотки тахогенератора ОЗ, В каждый момент прохождения через "ноль" иэ" меряют значение напряжения измерительной обмотки тахогенератора Оцз и запоминаютего для использования , в качестве модуля сигнала обратной связи по частоте...

Номер патента: 930546

Опубликовано: 23.05.1982

Авторы: Бирюков, Зверев, Лившиц, Неймарк, Сенчило

МПК: H02P 5/00

Метки: вала, положения, электродвигателя

...7, а его выходк первому входу запоминающего регистра 8, второй вход которого подключен к выходу преобразователя кодов 4. Выход запоминающего регистра 8 соединен с первым входом арифметико-логического блока 9, ко второму входу которого подключен элемент цифрового задания положения 10, Выход арифметико-логического блока 9 соединен с цифра.аналоговым преобразователем 11, выход которого подключен к усилителю с пропорциональной характеристикой 12, выходом соединенного с Функциональным преобразователем 13.Выход Функционального преобразователя 13 связан с первым входом элемента регулирования частоты вращения, стабилизации и ограничения тока 14, второй вход которого подключен к тахогенератору 15, а выход - к силовому преобразователю...

Номер патента: 924816

Опубликовано: 30.04.1982

Авторы: Альшиц, Бирюков, Неймарк, Петров

МПК: H02P 8/04

Метки: двигателем, позиционного, шаговым

...датчиком 8 наодин шаг двигателя, нечетное, то половина шага определяется с округлением).Импульс с одного из выходов дещифратора 10 (9, или , ) поступает наодин из равноценных входов узла 5, переводит счетчик 9 в нуль и дает разрешение на прохождение следующего управляющего импульса (на фиг. 2) Этимобеспечивается поддержание угла рассогласования магнитных осей статора иротора в пределах одного полупериодасинхронизируюшего момента (для четырехфазного двигателя с 4-тактной коммутацией). Одновременно сигнал , (Р )подается на один из двух нулевых входовтриггера 12 и перебрасывает его в нулевое состояние. Триггер 12 переключаетдешифратор 10 на фиксацию полного шага(числа импульсов, соответствутошего одномушагу, взятому с округлением в...
