Мазепа

Номер патента: 934307

Опубликовано: 07.06.1982

Авторы: Грин, Мазепа, Попов, Рафалович

МПК: G01N 3/32

Метки: нагрузки, нагрузочными, образцу, отверстиями, плоскому, приложения

...1 имеются зазоры Д и Д,обеспечивающие возможность свободного перемещения шпильки при подготовке к испытаниям. Для обеспечения знакопеременного нагружения образцатаким образом, чтобы не возникалоударов иэ-за зазоров, в полуцикле сжатия непосредственно к консольным час"тям образца прикладывают усилия одоп,обеспечивающие прижатие шпилек 5 кповерхности отверстий 1, Это можетбыть осуществлено с помощью устройства приведенного на фиг, 2, Верхнийзахват 6 показан в разрезе, нижнийзахват 7 выполнен аналогично, Захват6 представляет собой силовой цилиндрс подвижным штоком 8, подпружиненнымпружиной 9. Корпус силового цилиндражестко скреплен с тягой 10 с помощьюгайки 11, Тяга 10 скреплена с траверсой 12 испытательной машины,...

Номер патента: 931571

Опубликовано: 30.05.1982

Авторы: Березин, Днепровский, Мазепа, Скрягин, Шаповалов

МПК: B62D 55/20

Метки: гусеницы, тензометрический, шарнир

...смещений пальбодными концами поджаты931 Формула изобретения 3леднее жестко закреплено на пальце 5, соединяющем соседние траки 2 и 6 гусеницы.На том же пальце 5 установлено короысло 7 с двумя рычагами 8, оси 9 вращемыания которых размещены в каждом из трков 2 и 6. Свободные концы тензоэлементов10 для регистрации угловых перемещенийустановлены в винтовых- .пазах 11 осей 9с возможностью перемещения в них.Тензометрический шарнир гусеницы работает следующим образом.При приложении нагрузки на шарнирс резино-металлической упругой втулкой деформируется резиновый слой 12 втулок, врезультате чего происходит смещение пальца 5 с закрепленными на нем кольцом 4и коромыслом 7 относительно каждого изсочлененных траков 2 и 6,Кольцо 4, перемещаясь в...

Номер патента: 920808

Опубликовано: 15.04.1982

Авторы: Волочий, Калашников, Мазепа, Мамонов, Пономаренко, Шейнин

МПК: G08C 15/00

Метки: передачи, сигналов

...поток отсчетов вводятся пороги, достижение которых уровнем заполнения буферного запоминающего блока приводит к изменению параметров сжатия и соответственно к уменьшению интенсивности входного потока отсчетов. Указанным изменениям подвергаются лишь параметры источников, относящиеся к одной из приоритетных групп, определяемых номером воздействия.Уменьшение частоты изменений параметров сжатия в устройстве достигается введением гистерезисного режима переключения, Суть гистерезисного переключения состоит в том, что после достижения определенного уровня заполнения, приводящего к изменению параметров сжатия, обратное изменение параметров произойдет лишь при уменьшении уровня заполнения до порога, задаваемого вторым дополнительным индикатором...

Номер патента: 911159

Опубликовано: 07.03.1982

Авторы: Мазепа, Маханьков, Мокров, Сорокин

МПК: G01D 5/12

Метки: аналоговых, дискретной, процессов, регистрации

...кодирования - на вход первого разряда пешифратора, второй разряд блока кодирования - на вход второго разряда пешифратора и т.д. Каждому значению аналоговых сигналов в моменты их опросакоммутатором будут соответствоватьопределенные значения двоичного кодана выходе блока 4 кодирования, а-именно50сигналы записи появятся только на выходах дешифратора 10, однозначно связанных со значениями дешифрируемого двоичного кода. При 1 разрядйом двоичйомкоде блока 4 кодирования уровней кван 55тования аналогового сигнала, а соответственно и число выходов пешнфратора 10,н число записывающих электропов равно2, Поскольку коммутатор 3 осу 1 дест91115вляет поочереаный опрос двух входныхсигналов в циклическом режиме, такжепоочередно будет осушествляться их...

Номер патента: 908539

Опубликовано: 28.02.1982

Авторы: Мазепа, Мамонтов, Мишин

МПК: B23B 5/44

Метки: внутренних, очерченных, поверхностей, эквидистантам, эпитрохоид

...симметрии. Поперечная ось (максимальный поперечный диаметр) профиля кулачка равна по длине продольной оси, проходит через центр профиля кулачка и делится им пополам. Продольная ось профиля кулачка делится центром в отно- шениях где В - длина поперечной полуоси;- длина большей полуоси;Р - длина меньшей полуоси.Другими словами, центр пересечения продольной и поперечной осей ова ла может быть в любой точке продольной оси, начиная от точки, делящей продольную ось в отношении 1:3 (на фиг, 2), и кончая точкой, находящейся вблизи середины продольной оси 55 (т.е. исключая саму середину оси, ибо в этом случае овал трансформируетсв в окружность). В любом случае 9 4длины продольной и поперечной осей равны между собой, поперечная ось делится точкой...

Номер патента: 896776

Опубликовано: 07.01.1982

Авторы: Калашников, Мазепа, Рощин, Чуркин, Шейнин

МПК: H04J 13/00

Метки: передачи, приема, сигналов

...соответствующего кодового сигнала равны образуются сигналы 5 -5 (Фиг.24)Э+1Иажоритарная обработка соответствующих элементарных сигналов приводитк сигналам 5 -5 (Фиг. 2 ), образующих три информационных потока 1=3являющихся входными для второй сту,пени преобразования. 11 оскольку количество входных потоков второй ступени преобразования 1=3 и количество каналов в группе также равно трем(п=З), то на второй ступени достаточно сформировать одну группу иограничиться двумя ступенями преобразования. Длительность кодовых сигналов навторой ступени уже равна длительности элементарного сигнала выходныхпотоков первой ступени. 5-5 - преобразованные сигналы 5 д,групповой сигнал, полученный в результате мажоритарной обработки соответствующих входных...

Номер патента: 871935

Опубликовано: 15.10.1981

Авторы: Мазепа, Мельничук

МПК: B21D 43/11

Метки: зону, ленточного, подачи, полосового, пресса, рабочую

...пружины 10, расположенные между подающей кареткой 3 и ползушкой 8. Усилие пружин 10 больше максимального усилия пружин 5 и усилия подачи материала 6. На подвижной части пресса (не изображена) закреплены клинья 11. На каждой из кареток 3 и 4 смонтированы захватные органы (ножевые). Захватные органы выполнены в виде двуплечих рычагов 12, шарнирно закрепленных на каретке и расположенных горизонтально по обе стороны подаваемого материала 6.На клиновых опорах 9 смонтированы ролики 13, взаимодействующие с клиньями 11, Двуплечие рычаги 12 закреплены на каретках при помощи осей 14. Один конец каждого из двуплечих рычагов 12 подпружинен пружиной 5. На тормозной каретке 4 закреплены регулируемые упоры6.Устройство для подачи полосового и...

Номер патента: 862374

Опубликовано: 07.09.1981

Авторы: Волочий, Елизаров, Калашников, Мазепа, Степанов, Шейнин

МПК: H04J 3/16

Метки: каналов, опроса, программного, телеметрических

...Реверсивный счет.чик 4 сообщает блоку 10 о состояниидлины очереди в блоке 2. Информацияо числе реальных запросов в очередипоступает также в формирователь 6,Условные запросы с выхода формирователей 6 поступают на вход счетчиков5, увеличивая тем самым длину очереди запросов.Если на вход формирователя 6 поступи 1 сигнал от генератора 13, а всчетчике 4 находится Р запросов исигнал от формирователя 9 не поступил, то с выхода формирователя 6 всчетчик 5 поступает один условныйзапрос и соответственно общая длинаочереди возрастает.При выводе сообщений из блока 2от формирователя 9 поступает сигнал,который уменьшает длинуочереди запросов в счетчике 4, и в счетчике 7,а в счетчике 5 происходит полныйсброс всех условных запросов. Почислу...

Номер патента: 860108

Опубликовано: 30.08.1981

Авторы: Калашников, Мазепа, Степанов, Сухарев, Шейнин

МПК: G08C 15/06

Метки: многоканальной, передачи, сигналов, системе

...эталонньащ сигналами, впределах:каждой группы формируют управляющие сигналы, например, первыйуправляющий сигнал, если указанноеколичество одновременных превышений ув пределах данной группы меньше за" данного М щ 1,2, 3 для данной группы информационных каналов, и второй управляющий сигнал, если указанное количество одновременных превышенийбольше или равно заданному для данной группы количеству И, по сигналам управления осуществляют передачу выделенных существенных дискретных сигналов, например, по первому управляющему сигналу не передают существенные дискретные сигналы каналов, у которых эти сигналы вышли за пределыобласти значений, задаваемых эталонными сигналами, по второму управляющему сигналу передают существенные дискретные...

Номер патента: 853793

Опубликовано: 07.08.1981

Авторы: Гаврилов, Еремин, Колобков, Куцев, Мазепа

МПК: H03K 17/56

Метки: датчиков, коммутации, напряженияпитания

...со вторым входом основного усилителя, который через другой резистор соединен с шиной источника опорного напряженияНа чертеже представлена функциональная схема предложенного устройства.Устроиство содержит усилителимощности 1-3, первый и второй коммутаторыры 4, 5, резисторы 6-8, операционный усилитель 9, резистор 10,хронизатор 11 и источник 12 опорного напряжения,Устройство работает следующим образомм.На вход усилителей мощности 1-3через коммутатор 5, операционный усилитель 9 и резистор 10 поочередно поступает опорное напряжение источника12. В тот момент времени, когда коммутатор 5 обеспечивает подачу на,вход усилителя мощности опорногонапряжения (например, на вход усилителя мощности 1) коммутатор 4, работающий синхронно с коммутатором...

Номер патента: 851443

Опубликовано: 30.07.1981

Авторы: Еремин, Колобков, Куцев, Мазепа

МПК: G08C 19/28

Метки: передачи, телеметрическойинформации

...соединен с шиной нулевого потенциала.На чертеже представлена функциональная схема устройства.Устройство содержит и групп датчиков 1- 1, аналого-цифровой преобразователь (АЦП) 2, формирователь 3 телеметрической информации, хронизатор 4, блок 5 питания, передатчик 6, первый 7, второй 8 и третий 9 коммутаторы, операционный усилитель 10, усилители мощности 111 - 11 е, согласующие элементы 12 и 13 - 13 шина 14 нулевого потенциала.Устройство работает следующим образом. 5 1 О 15 20 25 30 35 40 45 С помощью коммутатора 7 осуществляется временное уплотнение каналов (датчиков 1в ). При этом питание к датчикам от блока 5 питания подается поочередно с помощью системы коммутации, еостоящей из усилителей мощности 111 - 11, коммутаторов 8 и 9...

Номер патента: 849513

Опубликовано: 23.07.1981

Авторы: Волочий, Калашников, Мазепа, Степанов, Шейнин

МПК: H04J 3/16

Метки: каналов, опро-ca, программного, телеметрических

...вход реверсивного счетчика 3-1. Каждый из реверсивных счетчиков 3 постоянно сообщает блокам 4 фиксации порога и анализаторам 5 состояния буферной памяти степень заполнения блоков буфферной памяти. Если программа опроса источников информации, установленная на предыдущих тактах работы устройства, соответствует интенсивности сообщений на выходе источников информации, то длина бчереди сообщений в блокахбуфферной памяти меньше порогового значения,задаваемого блоками 4 фиксации порога. В случае увеличения интенсивности по"тока сообщений на выходе одного из источников информации длина очередисообщений в соответствующем блокебуфферной памяти возрастает вследствиенесоответствия скорости вывода сообщений,которая задается существующейпрограммой...

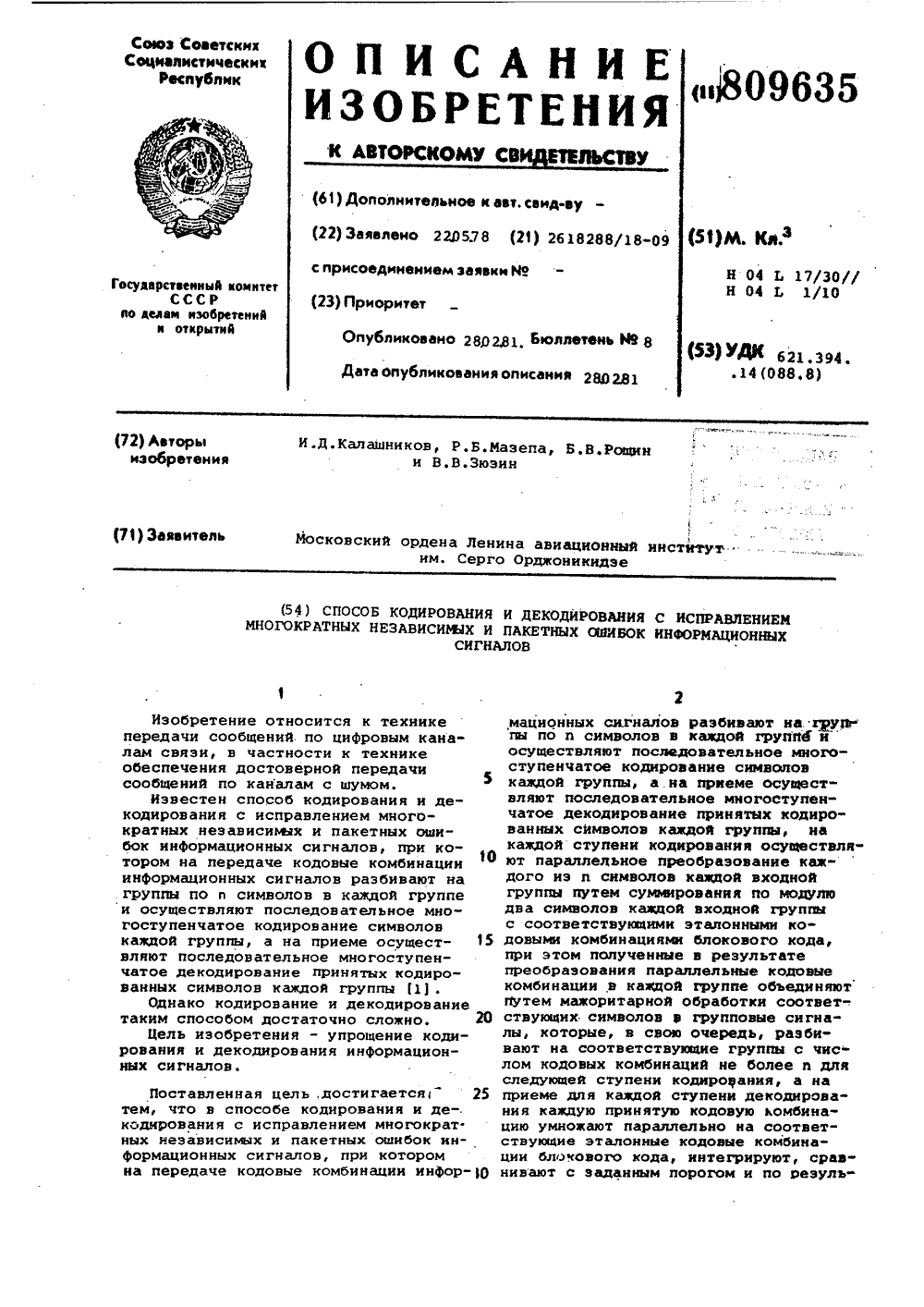

Номер патента: 809635

Опубликовано: 28.02.1981

Авторы: Зюзин, Калашников, Мазепа, Рощин

МПК: H03M 13/51

Метки: декодированияс, информа-ционных, исправлением, кодирования, многократныхнезависимых, ошибок, пакетных, сигналов

...кодирования, Посколькуколичество входных потоков второйступени кодирования(3=3) и количество символов н группе также равнотрем (п=З),то на второй ступени достаточно сформировать одну группу и ограничиться двумя ступенями кодирования.Длительность кодовых слов на второй ступени равна 9 длительностисимвола выходных потокон первой ступени, т,е, длительности символа кодовых слов ансамбля блокового кода,к к кБ Б, Бз - закодированные сигналы ЯЕ, ЯЕЯЕ З Я 88 - выходнойинформационный поток, полученныйв результате мажоритарной обработкисоответствующих символов.С целью упрощения иллюстрациипреобразований информационного потока предлагаемым способом предполагается, что выходной информационныйпоток кодера Бвьв является входнымдля декодера (не...

Номер патента: 796721

Опубликовано: 15.01.1981

Авторы: Мазепа, Рафалович

МПК: G01N 3/32

Метки: развитияусталостной, скорости, трещины

...его сложность, связанная с прерыванием испытания для промежуточных нагревов образца.11 ель изобретения - упрощение спосо- ба.Указанная цель достигается тем, что поверхность излома образца нагревают до температуры цветов побежалости после полного разрушения образца.Способ осуществляется следующим образом.Образец для определения скоросж роста трещины нагружают нестационарным внешним воздействием - циклической нагрузкой по режиму усталостного блочного нагружения иди усталостного нагружения при периодически изменяющихся температурах, уровень которых ниже тнтетсв побежалости испытуемого материала. Со- стояние поверхности образующегося излома в результате распространения треСоставитель М. КчзьминТехред Н, БабУРка Корректор Г. Решетник...

Номер патента: 787945

Опубликовано: 15.12.1980

Авторы: Андренко, Зайцев, Мазепа, Рыбник, Шур

МПК: G01N 3/36

Метки: изгибе, испытания, образцов, усталость

...образца 4, возбудитель колебаний, выполненный в вице двух жестко закрепленных на основании 1 между маховыми массами 2 и 3 гидроцилиндров 5 и б, обращенных друг к другу глухитли торцами, Шток 7 гидроцилиндра 5 размещен в сквозном отверстии маховой массы 2 и связан с ней через упругий элемент, состоящий из пружин 8 и 9. Шток 10 гидроцилиндра б соединен с маховой массой 3 с помощью шарнира 11. На маховой массе 2 может быть дополнительно установлен центробежный вибратор 12.Установка работает следующим образом.При подаче рабочей среды в гидро- цилиндры 5 и 6 через штоки 7 и 10 передается маховым массам 2 и 3 и соответственно образцу 4 нагрузка высокой и низкой частоты. Кроме того, центробежный вибратор 12 при необходимости может возбуждать...

Номер патента: 783304

Опубликовано: 30.11.1980

Авторы: Бутова, Король, Мазепа, Маловик, Семений, Фещенко

МПК: C08F 212/14

Метки: диалкил-винилбензил, дивинилбензола, сополимеров, фосфиноксидов

...охлаждения до 100 ОСОв реактор прибавляют 16 г макропористого хлорметилированного сополимера стирола с дивинилбензолом(ХМС).Содержание дивинилбензола в исход 4 ном сополимере 10. Содержание хлора17,5. После этого смесь нагреваютпри перемешивании при 120 С 2 ч иохлаждают до 40 аС,При перемешивании при температурене более 60 С постепенно (чтобы неабыло захлебывания обратного холодильника) в реактор прибавляют 15 г(0,1 г моль) йодистого метила, после чего постепенно повышают температуру до 100 С и выдерживают реОакционную массу 2 ч. Прибавляют вреактор 2 х 50 мл хлорбензола, хлорбензольный раствор сифонируют, а сополимер обрабатывают 200 мл 20-ногораствора едкого натра и 50 мл насы 60 щенного раствора сульфита натрия,После перемешивання 15...

Номер патента: 777209

Опубликовано: 07.11.1980

Авторы: Зеров, Мазепа

МПК: E21B 43/12

Метки: депарафинирующее, кольцо, нефтепроводных, труб

...изобретения является надехсности герметизации стыкоЗто достигается тем, что д рующее кольцо для нефтепрово содержащее элемент креплени труб, отличается тем, что внут верхность кольца выполнена к сквозными прорезями со сторон внутреннего диаметра.На чертеже дано изображе вида кольца установленного на трызуб.Депарафинирующее кольцо проводных труб состоит из корп ренняя поверхность 2 кольца конуоной, со стороны большего в диаметра, кольца выполнены про наружной поверхности, кольца выступ 4, являющийся элемент ния,кольца в стыке труб. Часть кольца, выполненную с прорезями, обжимают н в сжатом состоянии вводят во внутреннюю полость трубы 5 в направленсти двин;ения 5 нефти до упора выступа 4 в кромку. трубы5. Конец трубы б вводят в муфту 7 и...

Номер патента: 746674

Опубликовано: 05.07.1980

Авторы: Ивахив, Калашников, Мазепа, Рощин, Шейнин

МПК: G08C 19/28

Метки: передачи, приема, сигналов

...превы.шает номер канала, неизбыточный сигнал которого оказался первым в последующей последовательности, то адрес предшествующейпоследовательности не передают. При обратном соотношении указанный адресныйсигнал передают. Если в пределах последовательности не оказалось ни одного неизбыточного сигнала, то передают лишь адресныйсигнал последовательности, Адресный сигнал последней последовательности передаюв,постоянно, он одновременно обозначает начало следующего кадра. Постоянно передают и адресный сигнал первой последовательности кадра.На фиг, 1 представлен предлагаемый способ; на фиг. 2 - график зависимости Р ота и 41Способ передачи и приема сигналоввключает адресный сигнал 1 последней последовательностипредшествующего кадра(ниже сигнал...

Номер патента: 744704

Опубликовано: 30.06.1980

Авторы: Калашников, Мазепа, Политов, Рощин, Степанов

МПК: G08C 19/28

Метки: дешифратор

...к входам триггеров, выход каждого регистра сдвига соединен с его выходом.На чертеже представлена блок-схема .предлагаемого устройства.Оно содержит триггеры 1 - 1 п счетчики 2 - 2 й, элементы И З- Зй, регистры сдвига 4 - 4 п , блок 5 ввода данных и синхронизации и генератор 6 тактовых импульсов.Устройство содержит совокупность И триггеров по числу дешифрируемых кодовых йосылок, которые обеспечивают фиксацию результата дешифрации. Приему каждой кодовой посылки соответствует одно состояние соответствующего ей триггера; первой посылке - первого триггера 1, , Д -й посылке - й -го триггера 1 Ь . Второе состояние триггеров является исходным и обеспечивается подачей сигнала Сброс". В рабочее состояние триггеры. переводятся импульсом...

Номер патента: 735391

Опубликовано: 25.05.1980

Авторы: Горбунов, Днепровский, Мазепа, Шаповалов

МПК: B23P 19/02, B62D 55/32

Метки: втулок, гусеницы, запрессовки, резинометаллических, траки

...которого установлена насадка 2, фиксируемая гайкой 3. Корпуспредставляет собой стакан, внутренняя часть которого выполнена понаружному диаметру резиновых колецзапрессовываемых резинометаллических втулок 4. С одной стороны кор пус имеет резьбовую часть. Насад"ка 2 имеет цилиндрический тонкостенный поясок 5, обжимную коническуюповерхность б и опорный конус 7,Насадка 2 располагается в гайке 3, 25 которая навинчивается на реэьбовуючасть корпуса 1. Торцовая часть 8гайки является опорной частью направляющего устройства. Через отверстие 9 гайки 3 проходит цилин дрический поясок 5 и выступает изИ Заказ 2314/9 Тирам 1160 Подписно тент 1, г. Ужгород, ул, Проектная,Ф нее на 3-5 мм. Насадка 2 опорнымконусом 7 опирается на радиуснуючасть 10....

Номер патента: 729614

Опубликовано: 25.04.1980

Авторы: Калярский, Крылов, Кузнецов, Мазепа, Чуркин

МПК: G08C 19/16

Метки: многоканальное, телеметрическое

...К 3 ИДЛОБ 1 Ч К(10)1 Н 3 Р 3001 3 Т ЦХРОИИ6 ЛОКОМ КО:;дпцИ 1 И 061 ЕЧИВи Г рП 33 р(.,(1 31 31(1 р(в.х д 3 1 "1 Й С (106111(1 И 3 БС(Х И("1 Ч 1 И КО 5 Б С(Н)ТЕ 1( ГС 1 Б э Н) И И И 1 КЯ. И с 3 Л Ь Иэ( и 4 Г И КИ И 3 М Я Т И , (, (О,Г Р эИ М О(. КОТОРЫХ ИерцйдИэКИ 06 ИОБЛя Гя В (Х)1- В(э ГСТБИИ С ПрИО;01 ОП роЧ 1 ИС ГО ИИКи 6)51(э. КОМ КОМ МЪТс 3 ПИ И. .,И ц Х ро си 1 рс 360 с 6,3)Кс) КОМ Х МТ 33 И И 1, .1 ГК 1 ОР Д КД И 11 0 Б ) И 1 Ц 1 ЛОГО.пиро 50 ГО ирсобр 130 Б 1115 2 06 Г(иГ. ЧИВс 1(эТ( Я ХРОНИДЯТОРРМ с 1. Ь,31,цэ 111 ЯЧСЙ- ки 3 ам 53 Г и 6, 7 соед 34(ь БыОд 1 э 1 сии. ТЬЕ) Д ИИ Я СО ВХОДЯ МИ Ъ ИР 3 Б,1 5 КИ(1Г РОЙ. ст 143 8, с помопью котрого 0, 55 С 51 СЦТЫВ 4 ИИЕ .1,1 эсп)Ц( Ц и .с 1)Чпс 4 К)ИИ 6,.10 К,) И дл 53 ИерГ.3414 Б.15 ) э...

Номер патента: 729380

Опубликовано: 25.04.1980

Авторы: Зубенков, Мазепа, Мамонтов, Моров, Судаков

МПК: F04C 1/16

Метки: гидромашина, роторно-поршневая

...каналов 7, 8 опоры с рабочими камерами переменного объема 19, 20, 21, образованными профилированной расточкой 4 внешнего ротора 3, наружной поверхностью внутреннего ротора 6 и корпусом 1.,20 Внешний ротор 3 и внутренний ротор 6связаны синхронизирующей передачей (начертежах не показана).Гидромашина в режиме насоса работаетследующим образом.При одновременном вращении по часовой стрелке внешнего ротора 3 и внутреннего ротора 6 объем рабочих 19, 20 и 21 изменяется в зависимости от углового положения роторов. В представленном на фиг. 2 положении рабочая камера 19 показана в момент отключения от коллектора 16 высокого давления и подключения к коллектору 17 низкого давления, а рабочие камеры 20, 21 соответственно увеличивают и уменьшают свой...

Номер патента: 722937

Опубликовано: 25.03.1980

Авторы: Зеров, Мазепа

МПК: C10G 33/06

Метки: нефти, обезвоживания

...слоя обводненной нефти, прилегающего к границе раздела фазнефть-вода,Отличие предложенного способасостоит в том, что нагрев обводыенной нефти и ее отстой ведут одновременно путем нагрева слоя обводненнойнефти, прилегающего,к границе раздела фаэ нефть-вода.П р и м е р, На испытание взятаГожано-Шагирская нефть плотностью0,895 г/смз и обводненностью 40,В эмульсию вводят ПАВизрасчета 100 г/т нефти и затем перемешивают, после чего берут четырепробы по 200 мп,Проба Р 1: образцы отстаиваютсяпри комнатной температуре (20 С),Проба М 2: образцы отстаиваютсятакже при комнатной температуре20 С, но в них проводят локальныйнагрев электроспиралью в месте контакта фаэ: отделяющаяся вода-неФть,Проба Р 3; образцы отстаиваются при30 С, Проба М 4: образцы...

Номер патента: 721760

Опубликовано: 15.03.1980

Авторы: Воронин, Зеленцов, Зюзин, Мазепа

МПК: G01R 19/16

Метки: допускового

...а у трап. зисторов 17 и 19 эмиттер и база соединены соответственно с вторым и первым входами соответственно первого и второго усилителей,Устройство работает следующим образом.Входные сигналы О, и Овх поступают на вход операционного усилителя 1 через входные МОП-транзисторы 8 и 9, Если разност, этих сигналов на входе операционного усилителя 1 превышает напряжение открывания одного из транзисторов 16 или 17, соответствующий транзистор открывается и на входе усилителя величи на дифференциального сигнала будет ограничена значением базового напряжения О открытого транзистора, Коллекторный ток этого транзистора, протекая через соответствующий резистор в цепи затвора входного МОП-транзистора, уменьшает открывающий потенциал на его...

Номер патента: 705298

Опубликовано: 25.12.1979

Авторы: Мазепа, Морозова, Пинус, Рафалович

МПК: G01N 3/10

Метки: испытания, образца, патрубкового, прочность, элемента

...элемента, заключающийся в том, что полостьпатрубкового элемента нагружают внутренним давлением 12,1.Однако при осуществлении способаневозможно точно смоделировать натур.ные условия испытания.Целью изобретения является повышение точности испытания. Зля этого используют образец с ободом и дополнительно нагружают обод равномерно-распределенным усилием,На чертеже приведена схема устройства, реализующего предлагаемый способ.Образец 1 патрубкового элемента,содержащий элемент 2, заглушку 3 и обод 4, помещают на плиту 5 с каналами 6 для подвода нагружающей среды и прижимают крышкой 7 так, что обод 4 и часть элемента 2 уплотнены по торцовым плоскостям. Затем подают давление жидкости в полость 8 и на боковые поверхности обода 4. 15,Пля...

Номер патента: 695882

Опубликовано: 05.11.1979

Авторы: Днепровский, Емцев, Зигельман, Мазепа, Шаповалов, Шичков

МПК: B62D 55/20

Метки: гусеничной, резинометаллический, цепи, шарнир

...который Формируется обрезиненным пальцем 2, запрессованным в отверстие проушины. Резина принулканиэирована к соединительному пальцу 2 ивы олнена по всей длкне пальца, распттложенного в проушине 1. С одной сторонь 1 слой резины ограничен поверхностью 4,. концентричной пальцу. Эта ПОВерхность Ограничена двумя плоскос тямк 5, расходящимися от пальца 2 Поц углом А . Уголравен углу эксплуатационного поворота соединительного пальца 2 н проушинах.С противоположной стороны резиа 25 Ограничена цилиндрической поверхб Радиус кркп 1 З 11 ы ото)ой ранен радиусу пальЦа. 2., 14 ежцу поВерхн/ стями 4 и б имеются продольные выемки 7, образованные касательными к :,0 Пов ерх ности б плоск ос т ми 5, перес ОКаЮЩИМИСЯ ПОД ОСТРЫМ УЕт 1 ОМ, РаэМЕЩЗК - НЫМ ННЕ...

Номер патента: 670843

Опубликовано: 30.06.1979

Авторы: Березин, Зигельман, Козлов, Колодкин, Мазепа, Сергеев, Шаповалов

МПК: B62D 55/18, G01M 17/03

Метки: гусеничных, испытания, стенд, цепей

...представляют собой двуплечие рычаги 4 с регулируемыми контактами б, Свободные концы рычагов связаны с гидроцилиндрами б, котооые имеют единый блок управления, связанный с программным устройством илп генератором случайных сигналов. Таким образом, опорный каток и рычажные элементы имитации неровностей грунта с приводом образуют устройство для нагружения катковой нагрузкой.Работа стенда заключается в следующем.Механизм д натяже редроцилиндра нагружает ицувающим усилием. При споэлектроуправления поз модкак статические, так и динамические составляющие растягивающих усилий в гусеничном обводе. Одновременно, в соответствии с заданной программой, циклически работает устройство дря нагружения катковой нагрузкой. Прп этом в каждом цикле...

Номер патента: 661173

Опубликовано: 05.05.1979

Авторы: Захаров, Мазепа, Сысоев, Чурилин

МПК: F16D 13/52

Метки: муфта

...сечение каналов 22 меньше, чем суммарное проходноесечение отверстий 23 и зазоров между полумуфтами, поэтому полость 19 заполняетсямаслом лишь частично. Выступы - лопатки 20 на торце ступицы вращающейся полумуфты 2 разбрызгивают масло, поступающее в полость 19, и раскручивают его. Поддействием выступов лопаток 20 и центробежных сил масло из полости 19 поступаетв подшипники 15 и 16, а через отверстия 23и зазоры между полумуфтами - на дискимуфты, На чертеже выступы - лопатки 20показаны выполненными простейшим способом - разрезанием полото торца ступицы 3 на ряд кольцевых секторов, однакоони могут иметь и другую форму, .лишь быона обеспечивала разбрызгивание и раскручивание масла,Магистраль включения муфты включаетосевой 24 и...

Номер патента: 651266

Опубликовано: 05.03.1979

Авторы: Воронин, Зеленцов, Зюзин, Мазепа

МПК: G01R 19/16

Метки: допускового

...входами, а второй выходчерез резисторы соединен с ппвертнру 1 ошими входами операционных усилителей,На чертеже представлена структурная схема устройства,Устройство содержит операционныеусилители 1, 2, резисторы 3-10, элемент ИЛИ 11, блок формирования выходного и управляющего сигналов 12, регулируемый генератор токов 13,Устройство работает следующим образом.В момент сравнения контролируемогосигнала, поданного через резистор 4 нанеинвертпрующий вход операционногоусилителя 1 и через резистор 5 - наинвертирующий вход операционного усилителя 2, с одним из эталонных напряжений, поданных через резисторы 3, 6на другие входы усилителеи 1, 2, сигналс этих усилителей через элемент ИЛИ11 поступает в блок 12, где формируетсясигнал управления...

Номер патента: 650240

Опубликовано: 28.02.1979

Авторы: Ивахив, Калашников, Мазепа, Рощин

МПК: H04J 3/02

Метки: абонентов, многоканального, опроса, программируемого

...второму входу элемента 11 вычитания, при этом первый вход элемента 11 вычитания является информационным входом блока анализа активности абонентов, управляющим входом которого является второй вход ключевого элемента 9, а выходом блока анализа активности абонентов является выход делителя 13.Устройство программируемого многоканального опроса абонентов работает следующим образом.С каждым тактом блок 3 программного управления осуществляет управление выборкой телеметрируемых параметров, т. е. в соответствии с заложенной программой, которая отвсчает начальной фазе работы устройства, устанавливается частота и порядок опроса каждого из телеметрируемых параметров. Согласно заложенной программе в каждый такт на управляющий вход блока 1 групповой...
