Устройство для обработки внутренних поверхностей, очерченных по эквидистантам эпитрохоид

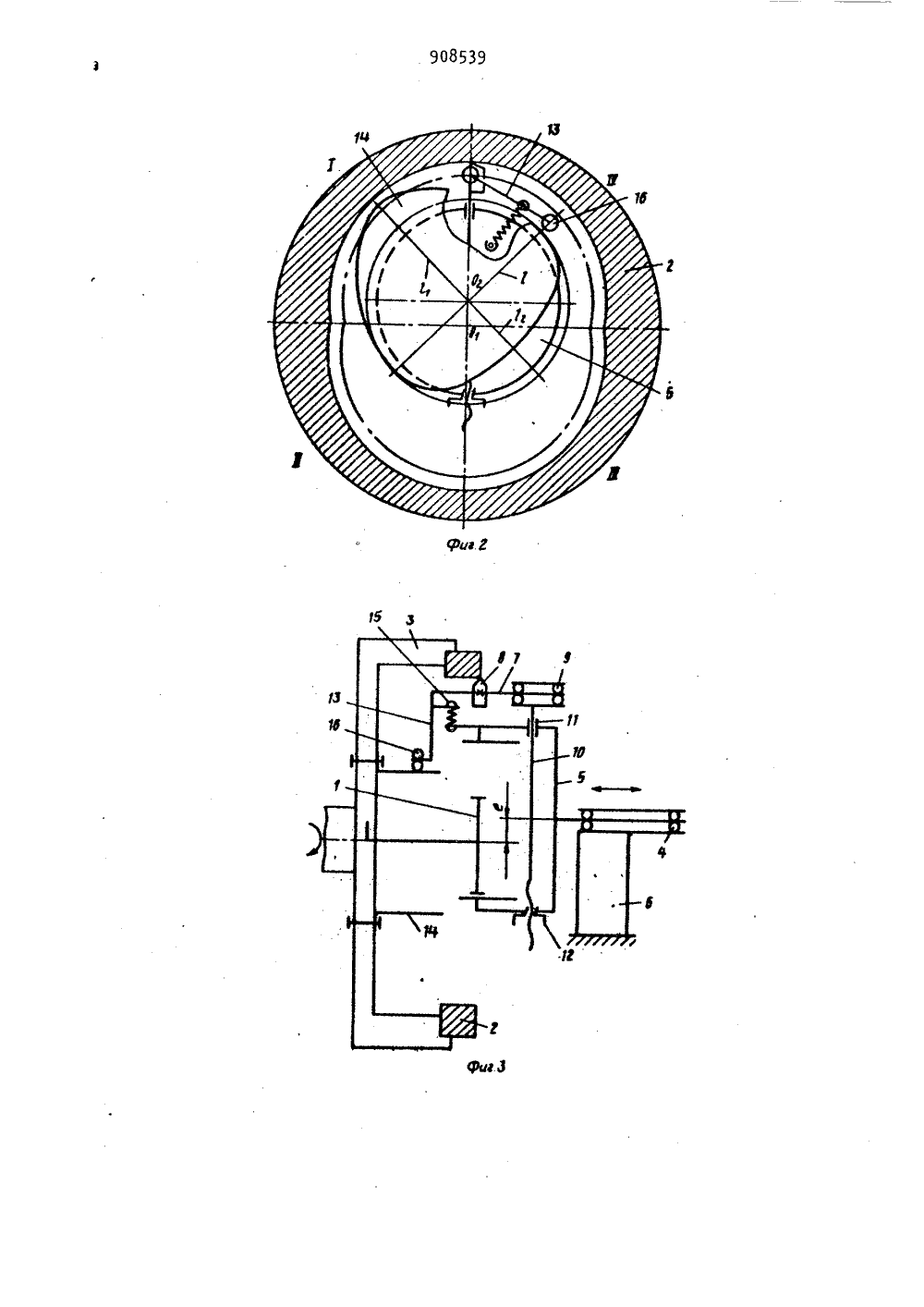

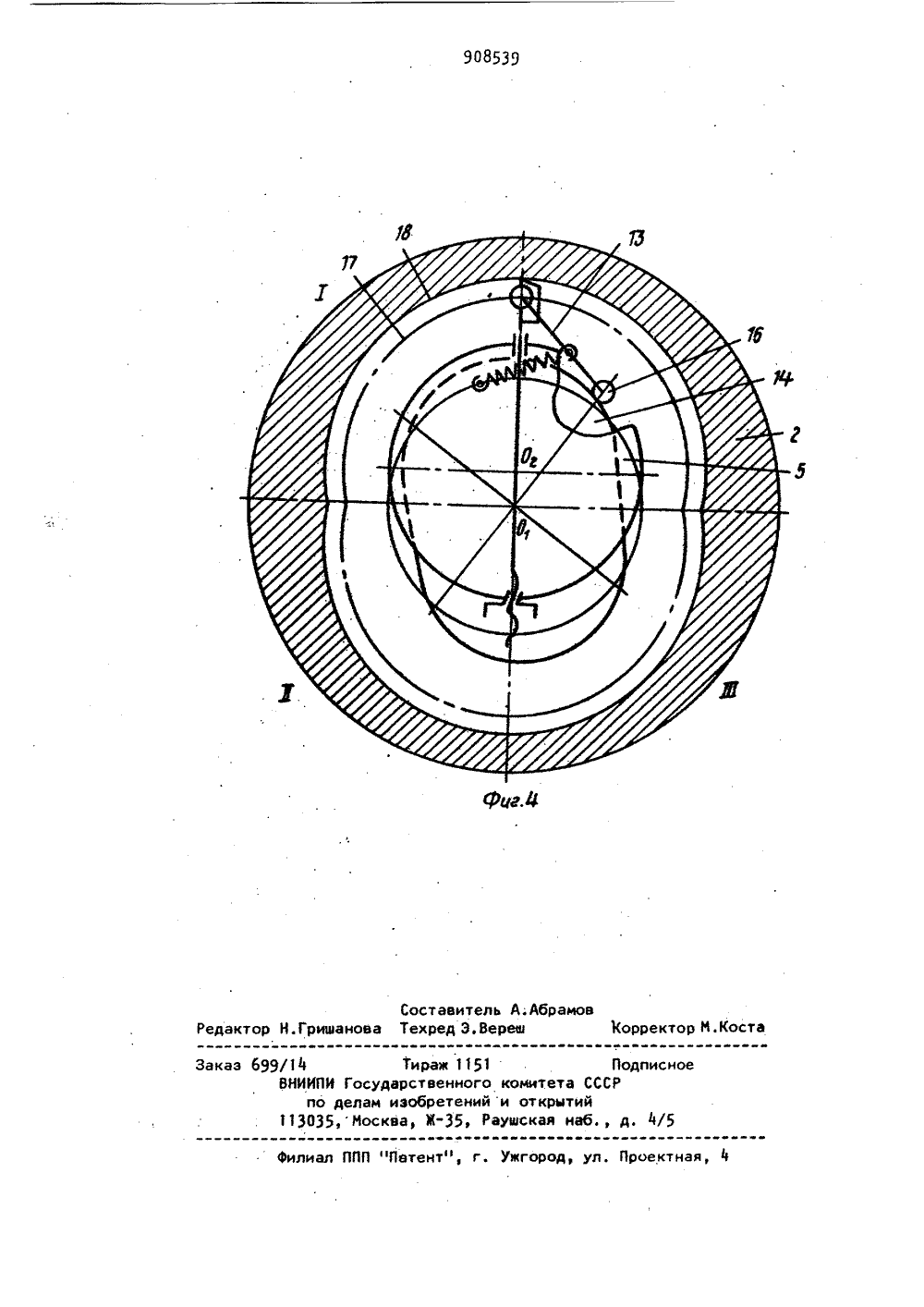

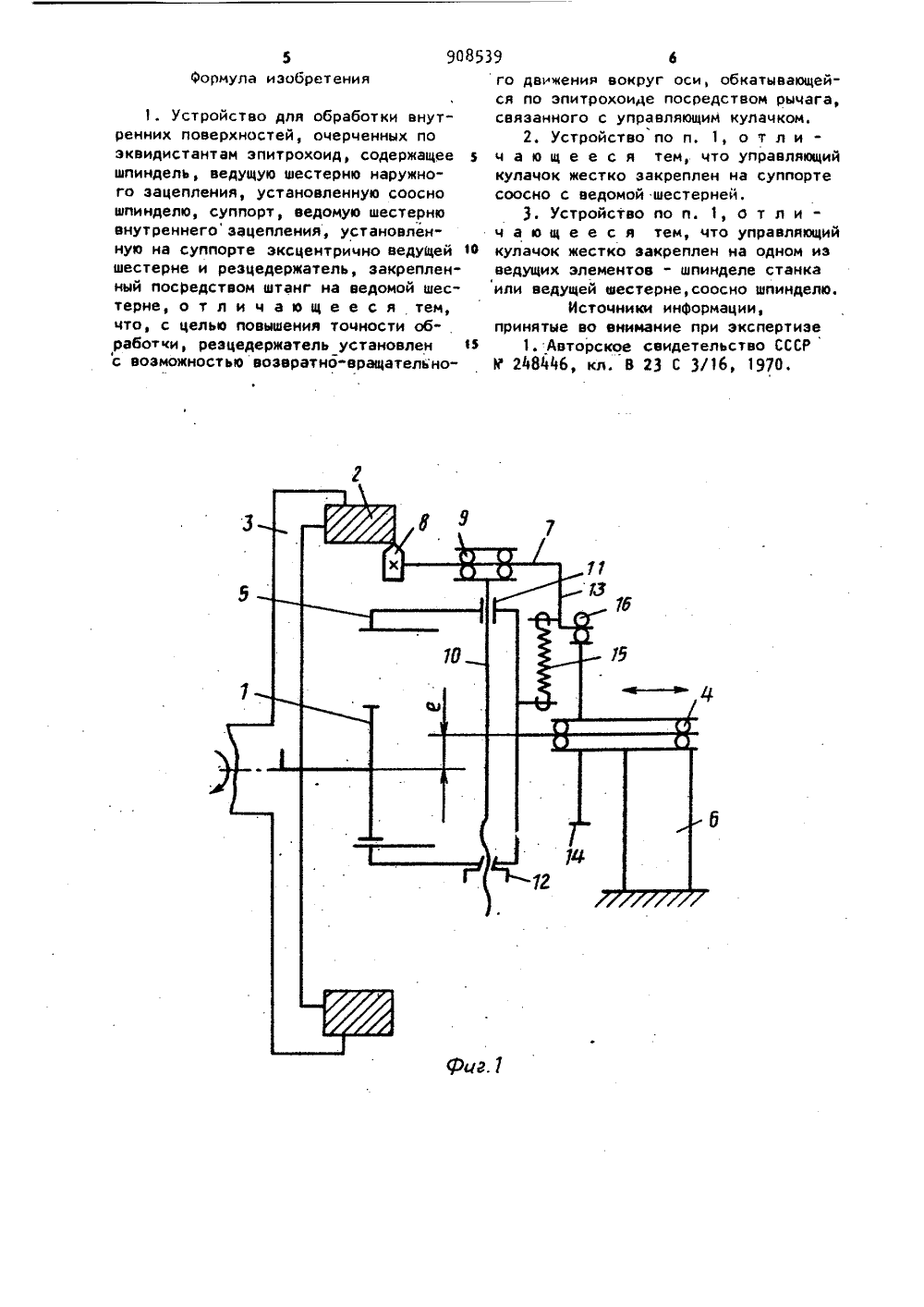

(71) Заявител ОТИц го движения вокруг оси, обкатывающей 4ся по эпитрохоиде посредством рычага, связанного с управляющим кулач"ком.При этом управляющий кулачок жестко закреплен на суппорте соосно ведомой вестерне.Управляющий кулачок жестклен на одном из .ведущих элемшпинделе станка или ведомойсоосно шпинделю.На фиг. 1 показана схема у "ства с управляющим кулачком, ус овленным на суппорте; на фиг. 2 - тоже, вид сбоку; на фиг. 3 - схема устройства с управляющим кулачком, установленным на шпинделе станка; нафиг.4 - то же, вид сбоку.Ведущая шестерня 1 наружного зацепления и заготовка 2 цилиндра жестко закреплены соосно одна другой вшпинделе 3 токарного или расточногостанка. Подшипник 4 ведомой шестерни5 внутреннего зацепления жестко закИзобретение относится к устройствам для обработки некруглых внутренних поверхностей и может быть использовано для обработки поверхностей,очерченных эквидистантами эпитрохоид.Известно устройство для обработкивнутренних поверхностей, очерченныхэквидистантами эпитрохоид, содержащее шпиндель, ведущую шестерню наружного зацепления, установленную соосно шпинделю, суппорт,1 ведомую шестерню внутреннего зацепления, установленную на суппорте эксцентрично ведущей шестерне и резцедержатель закрепленный посредством штанг на ведомой шестерне 1 .Недостатком известного устройстваявляется низкая точность воспроизведения профиля эквидистанты эпитрохоиды.Цель изобретения - повышение точности обработки,Поставленная цель достигаетсятем, что резцедержатель установленс возможностью возвратно-вращательно. о закреп еитов- шестерне строи тан 54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ВНУТРЕННИХПОВЕРХНОСТЕЙ, ОЧЕРЧЕННЫХ ПО ЗКВИДИСТАНТАЭПИТРОХОИД,-1,5051, 45 3 90853 реплены на суппорте 6 станка. Реэцедержатель 7 резца 8 установлен в подшипнике 9, закрепленном на штанге 10, а последняя связана с ведомой шестерней 5 посредством направляющих 11 и гайки 12 передачи типа винт-гайка, позволяющей регулировать вылет штанги 10 с подшипником 9 и реэцедержателем 7 из шестерни 5. Реэцедержатель 7 снабжен поворачивающим его рычагом 0 13, взаимодействующим с кулачком 14.Кулачок 14 жестко закреплен на суппорте 6 станка соосно с ведомой шестерней 5. Рычаг 13 поджимается к кулачку 14 пружиной 15, один конец которой закреплен на рычаге 13, а второй - на шестерне 5. Рычаг 13 взаимодействует с кулачком 4, обоймой подшипника 16, закрепленного на конце рычага. 20Устройство с управляющим кулачком, установленным на шпинделе станка (фиг. 3 и 4) отличается тем, что рычаг 13 с подшипником 16 прикреплен к резцедержателю 7 со стороны ведущей а шестерни, кулачок 34 закреплен на оси ведущей шестерни 1 соосно с ней, а также формой кулачка, Пружина 15,поджимающая рычаг 13 к кулачку 14,крепится, как и устройство (фиг. 1 и З 0 2), к рычагу 13 и ведомой шестерне 5.В устройстве с управляющим кулачком, установленным на суппорте профиль кулачка 14 имеет яйцевидную форму, т,е. одну (продольную) ось симметрии. Поперечная ось (максимальный поперечный диаметр) профиля кулачка равна по длине продольной оси, проходит через центр профиля кулачка и делится им пополам. Продольная ось профиля кулачка делится центром в отно- шениях где В - длина поперечной полуоси;- длина большей полуоси;Р - длина меньшей полуоси.Другими словами, центр пересечения продольной и поперечной осей ова ла может быть в любой точке продольной оси, начиная от точки, делящей продольную ось в отношении 1:3 (на фиг, 2), и кончая точкой, находящейся вблизи середины продольной оси 55 (т.е. исключая саму середину оси, ибо в этом случае овал трансформируетсв в окружность). В любом случае 9 4длины продольной и поперечной осей равны между собой, поперечная ось делится точкой пересечения осей пополам.Кулачок закреплен на суппорте станка соосно с ведомой шестерней 5 в таком положении, что, когда ось резце- держателя 7 находится на одной из осей симметрии эпитрохоиды, подшипник 8 контактирует с профилем кулачка по линии с радиусом - вектором длиной РВ устройстве (фиг. 3 и 4) профиль кулачка 14 имеет симметричную относительно 2-х взаимно перпендикулярных осей овальную форму. Кулачок закреплен на шпинделе 3 станка (может быть закреплен на оси ведущей шестерни 1) соосно с ведущей шестерней 1 в таком положении,что, когда ось резцедержателя 7 находится на одной из осей симметрии эпитрохоиды.Расстояние между осями О, и 0 ведущей 1 и ведомой 5 шестерен определяется эксцентриситетом е эпитрохоиды. Отношение чисел зубьев ведущей 1 и ведомой 5 шестерен определяется отношением числа дуг эпитрохоидц к числу вершин граней ротора,Устройство работает следующимобразом.Вращением гайки 12 изменяют вылетрезцедержателя 7 из ведомой шестерни 5 и настраивают ось его на заданную эпитрохоиду. Изменением вылетарезца 8 устанавливают радиус эквидистантц эпитрохоидц,При вращении ведущей шестернии заготовки 2 цилиндра с большей скоростью и ведомой шестерни 5 и резца8 с меньшей скоростью заготовка 2цилиндра обрабатывается по эквидистанте эпитрохоиды, при этом рычаг 13с подшипником 16, обкатываясь по кулачку 14, качает резец 8 относитель,но плоскости, проходящей через ось0 и ось резцедержателя, и удерживает резец 8 в положении, нормальномк эпитрохоиде или ее эквидистанте,В процессе резания ось резцедержателя 7 обкатывается по эпитрохоиде 17, режущая кромка резца - по эквидистанте 18 эпитрохоиды (фиг, 2 и 4). Римскими цифрами 1- Ю обозначены квандранты эпитрохоиды.Данное выполнение позволит повысить точность обработки.1. Устройство для обработки внутренних поверхностей, очерченных по эквидистантам эпитрохоид, содержащее шпиндель ведущую шестерню наружного зацепления, установленную соосно шпинделю, суппорт ведомую шестерню внутреннего зацепления, установленную на суппорте эксцентрично ведуЩей шестерне и резцедержатель, закрепленный посредством штанг на ведомой шестерне, о т л и ч а ю щ е е с я тем, что, с целью повышения точности обработки, резцедержатель установлен с возможностью возвратно"вращательно" го движения вокруг оси, обкатывающейся по эпитрохоиде посредством рычага,связанного с управляющим кулачком.2, Устройство по и. 1, о т л и 3 ч а ю щ е е с я тем, что управляющийкулачок жестко закреплен на суппортесоосно с ведомой шестерней.3, Устройство по и. 1, О т л ич а ю щ е е с я тем, что управляющий1 в кулачок жестко закреплен на одном изведущих элементов - шпинделе станкаили ведущей шестернесоосно шпинделю.Источники информации,принятые во внимание при экспертизеИ 1.:Авторское свидетельство СССР24844 б кл. В 23 С 3/16 1970.908539 Корректор М. Кос э Б 99/14 Тираж 1151 ВНИИПИ Государственного комит по делам изобретений и отк 113035,Москва, Ж, Раущска
