Система регулирования давления в гидроприводе

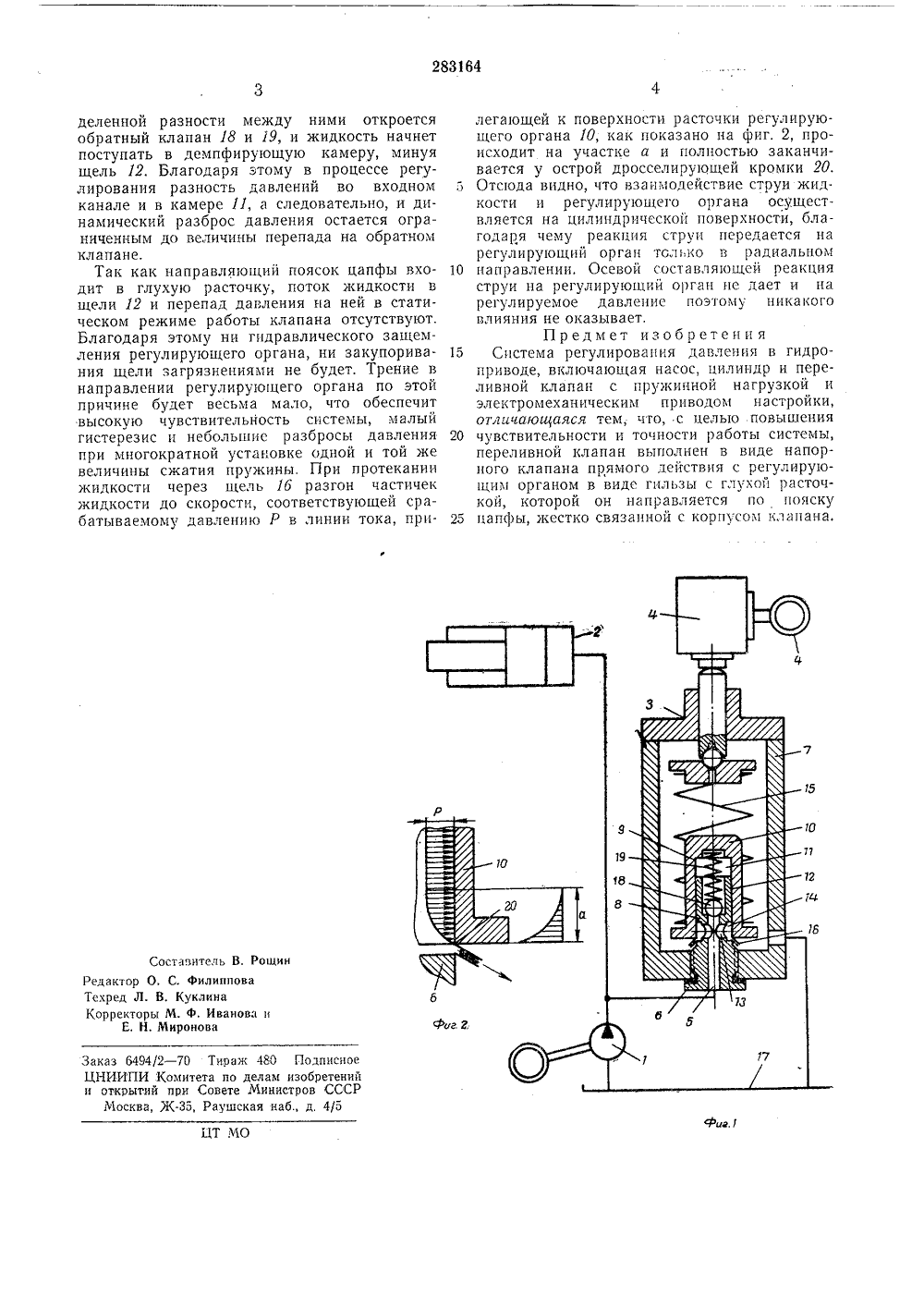

283 64 О П И- А НИ-Е И ЗОБ РЕТЕ Н И Я Союз СоветскихСоциалистических Респубав К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства Х. -аявлено 15.Ч,1969 присоединением з 333325/22 Кл. 7 а, 23 вки хс -Комитет па делам ЧПК В 21 Ь 31/32УДК 621,771-553,4(088.8 Приоритст -Опубликовано 06.Х.1970. БюллетеньДата опубликования описания 13.1,1971 обретений и открытийри Совете МинистровСССР Авторы зобретения В, В. Маширов и Б. Ф, Романчик аявитель СИСТ Известна система регулирования давленияв гидроприводе прокатного оборудования.Предложенная система регулирования давления в гидроприводе отличается от известныхтем, что переливной клапан выполнен в виде 5напорного клапана прямого действия с регулирующим органом в виде гильзы с глухойрасточкой, которой он направляется по пояскуцапфы, жестко связанной с корпусом клапана,Это повышибает чувствительность и точность 10работы системы.На фиг. 1 и 2 представлена схема предложенной системы регулирования,Насос 1 малой производительности подаетжидкость в линию цилиндра 2, к которой параллельно подключен напорный клапан 3 прямого действия, например, с пружинной на.грузкой и электромеханическим приводом 4настройки, Рабочая жидкость подводится квходному каналу 5, предусмотренному в цапфе б, жестко закрепленной в корпусе 7. Нанаправляющий поясок 8 цапфы 6 надет своейрасточкой 9 регулирующий орган 10, образуядемпфирующую камеру 11 между днищемрастсчки 9 и торцом цапфы 6 и демпфирующую щель 12, Из канала 5 рабочая жидкостьпо радиальным каналам 13 поступает в кольцевой канал 14, Ее давление передается черезщель 12 жидкости, находящейся в камере 11н нагружаст днище расточки 9. В состоянии 30 равновесия усилие давления уравновешивается пружиной 15, а жидкость через щель 16 сливается в полость корпуса 7 и далее - в резервуар 17, При возникновении потока в линии цилиндра 2, например потока, направленного к цилиндру, расход через щель 16 уменьшится, тогда уменьшится и давление во входном канале 5 и в демпфпрующей камере 11. Усилием пружины 15 регулирующий орган 10 переместится в направлении закрытия щели настолько, что давление во входном канале, а следовательно, н в цилиндре 2 восстановится практически до первоначальной величины. В процессе движения регулирующего органа жидкость из демпфирующей камеры вытесняется через щель 12, благодаря чему предотвращаются его высокочастотные колебания, обычно сопровождающиеся сильными вибрациями и преждевременным выходом из строя и насоса, и клапана. При возникновении потока, направленного от цилиндра, расход через щель 16 увеличивается. давление во входном канале и в демпфирующей камере возрастают. Регулирующий орган против усилия пружины 15 перемещается в направлении открытия, жидкость из входного каналапоступает в демпфирующую камеру через щель 12, обладающую большим сопротивлением. Давление в камере 11 в силу этого будет отставать от входного, При опреЕГУЛИРОВЛНИЯ ДАВЛЕНИЯ В ГИДРОПРИВОДЕ283164 иа. I ЦТ МО деленной разности между ними откроется обратный клапан 18 и 19, и жидкость начнет поступать в демпфирующую камеру, минуя щель 12, Благодаря этому в процессе регулирования разность давлений во входном канале и в камере 11, а следовательно, и динамический разброс давления остается ограниченным до величины перепада на обратном клапане.Так как направляющий поясок цапфы входит в глухую расточку, поток жидкости в щели 12 и перепад давления на ней в статическом режиме работы клапана отсутствуют. Благодаря этому ни гидравлического защемления регулирующего органа, ни закупоривания щели загрязнениями не будет. Трение в направлении регулирующего органа по этой причине будет весьма мало, что обеспечит высокую чувствительность системы, малый гистерезис и небольшие разбросы давления при многократной установке одной и той же величины сжатия пружины. При протекании жидкости через щель 16 разгон частичек жидкости до скорости, соответствующей срабатываемому давлению Р в линии тока, приСоставитель В. Рощиедактор О. С, филипповаехред Л, В. Куклинаорректоры М. ф. Иванова иЕ, Н, Миронова Заказ 6494/2 - 70 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д, 4/5 легающей к поверхности расточки регулирующего органа 10, как показано на фиг. 2, происходит на участке а и полностью заканчивается у острой дросселирующей кромки 20.5 Отсюда видно, что взаимодействие струи жидкости и регулирующего органа осуществляется на цилиндрической поверхности, благодаря чему реакция струи передается на регулирующий орган только в радиальном 10 направлении. Осевой составляющей реакцияструи на регулирующий орган не дает и па регулируемое давление поэтому никакого влияния не оказывает.Предмет изобретения15 Система регулирования давления в гидроприводе, включающая насос, цилиндр и переливной клапан с пружинной нагрузкой и электромеханическим приводом настройки, отгичающаяся тем, что, с целью повышения 20 чувствительности и точности работы системы,переливной клапан выполнен в виде напорного клапана прямого действия с регулирующим органом в виде гильзы с глухой расточкой, которой он направляется по пояску 25 цапфы, жестко связанной с корпусом клапана.
