Номер патента: 1122772

Опубликовано: 07.11.1984

Автор: Лысов

МПК: E02B 8/08

Метки: рыбоподъемник

...высокие металлоемкость и производственная площадь.Цель изобретения - упрощениеконструкции и повышение .производительности. Эта цель достигается тем, что рыбоподъемник, содержащий всасывающую и отводящую трубы, вакуумный насос, соединенный воэдуховодом с узлом45 сопряжения всасывающей и отводящей труб, снабжен смесителем, размещен" ным на всасывающей трубе и соединенным воздуховодом, имеющем задвижку, с атмосферой, а узел сопряжения вы 50 полнея в виде колена, имеющего отражательный козырек.На чертеже изображен предлагаемый рыбоподъемник поперечный разрез.Рыбоподъемник состоит иэ всасывающей (подъемной) трубы 1, на которой.55 выше ;ровня воды расположен смеситель 2, выполненный в виде камеры,Входной участок 3 подъемной трубы 1с...

Номер патента: 1117061

Опубликовано: 07.10.1984

Авторы: Гребенщиков, Лысов, Севастьянов, Фурман, Шальнов

МПК: A61N 1/42

Метки: животных, роста, стимуляции

...Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д, 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор С. СаенкоЗаказ 71 00/4 Изобретение относится к животноьодству и может быть использовано при откорме жп вотпых.Известны способы стимуляции роста и гкы псипяродуктивности сельскохозяйственных жиотпых, при которых применяются тканезье препараы (биостимуляторы), аггпбпотики, кормовые добавки, фонотераппя, некоторые лекарственные вещества, воздейсгвие различных малоинтенсивных электроматнитных полей.Наиболее близким к предлагаемому является способ воздействия электрическим полем УВЧ на яички и придатки с применением двух мягких эчектродов, длительнность процедуры 8 - 1 О...

Номер патента: 1115874

Опубликовано: 30.09.1984

Авторы: Корзенков, Лысов, Мамышев, Никитин, Сапожников

МПК: B23K 37/04

Метки: отводов, сварки, трубопроводов

...кронштейн 5.В последнем через шарниры Ь и 7 закреплена направляющая 8 для полэуна 9с приводом 10. Ось направляющей 8 перпендикулярна оси цапф 4.К ползуну 9 шарнирно на оси 11прикреплен зажим 12, установленный свозможностью поворота на оси 11 припомощи привода 13 через шестерню 14и зубчатый сектор 15, смонтированныйна оси 11. Зажим 12 оснащен кулачками 16 с болтами 17 для зажима отвода18. Внутри цапф 4 размещены снабженные приводами 19 выдвижные штоки 20,концы которых оборудованы фрикционными накладками. Вторая пара таких жештоков 2 1 закреплена на зажиме 12.На основании 1 смонтирована на направляющих 22 и ходовом винте 23,снабженном приводом 24, многопоэиционная поворотная бабка 25.На бабке 25 смонтированы перпендикулярная...

Номер патента: 1115219

Опубликовано: 23.09.1984

Авторы: Ершов, Лысов

МПК: H03K 13/02

Метки: аналого-цифрового, погрешности, преобразователя

...второго арифметического блока 8, вторые входы которого подключены к выходам блока 19 памяти, а выходы второго арифметического блока 8 соединены через блок 10 логической обработки с блоком 20 регистрации. Третий вход регистра 9 подключен к выходу блока 18 определения кодового пере - хода, входы которого соединены с выходами н элементов блока 7 элементов И.Выходные шины блока 11 управления подключены к соответствующим шинам 21 сброса, к первой выходной шине 22 синхронизации блоков устрой- ства. Блок 11 управления запускается по шине 23 пуска. Выходы счетчика 4 соединены с третьими входами блока 1 управления, а второй вход блока 1 О логической обработки соединен через блок 11 управления с выходом щ-го разряда счетчика 4. Перед началом...

Номер патента: 1113458

Опубликовано: 15.09.1984

Авторы: Арапов, Голубев, Лысов, Меламут, Нешин

МПК: E02B 7/06

Метки: перекрытия, реки, русла

...что в результате подачи грунта в зону размыва верхового откоса готового участка пере мычки происходит отжатие потока, движущегося вдоль перемычки и, следовательно, предотвращается ее размыв, Кроме этого, происходит рассредоточение перепада и дополнительное на сьпцение потока грунтом, что положительно влияет на процесс перекрытия русла реки.На фиг. 1 показана схема способа перекрытия рек, план; на фиг, 2 - 55 разрез А-А на.фиг. 1.Способ осуществляют следующим образом. 58 2Перемычку 1 возводят, например, торцовым намывом грунта при наращивании распределительных пульпопроводов 2 по поверхности готового участка перемычки 1. Разработку грунта производят землесосными снарядами 3 и транспортируют его к месту укладки по береговым...

Номер патента: 1111189

Опубликовано: 30.08.1984

Авторы: Дорофеев, Карпенко, Лысов, Палк, Томсинский

МПК: G08C 9/04

Метки: код, перемещения

...выход которого соеди,нен с входом управления второго регистра и третьим входом реверсивного счетчика.На фиг. 1 представлена функциональная схема предлагаемого преобразователя перемещения в код; на15 фиг. 2 - временные диаграммы изменения сигнала огибающих ЦЗ и ОС на входе формирователя и Формирования напряжения О 9 и О 9 на его выходе; на фиг. 3 - временные диаграммы сиг.20 нала записи в регистр при угле поворота вала, равном 1=9- при нулевой скорости перемещения.Преобразователь перемещения в1, выходы которого соединены со входами блока 2 усилителей, выходы которого соединены со входами амплитудных детекторов 3,4, выходы которых подключены к входам аналогового сумматора 5,30 выход которого соединен с аналоговым входом перемножающего...

Номер патента: 1107351

Опубликовано: 07.08.1984

Авторы: Девяткин, Лысов, Макаров, Удалов

МПК: H05B 6/64

Метки: печь, свч

...изобретения - увеличение 30полезной площади и повышение равномерности нагрева.Для этого в СВЧ-печи, содержащейкамеру, нагрева, в которой установлена круговая ребристая замедляющая 35структура и коаксиальный ввод и выводСВЧ-энергии,. при этом коаксиальныйвывоД СВЧ"энергии размещен в центрекруговой ребристой замедляющей структуры, внутренний проводник коакси- щального ввода СВЧ-энергии соединен с периФерийной частью круговойребристой замедляющей структуры, авнешний установлен соосно с ней, кторцам. внешнего проводника коаксиальноге ввода СВЧ-энергии и внутреннего проводника коаксиального вывода СВЧ-"энергии соответственно прикреплейы соосные с ними введенныеплоскбе. металлическое кольцо, внеш"ний диаметр которого равен...

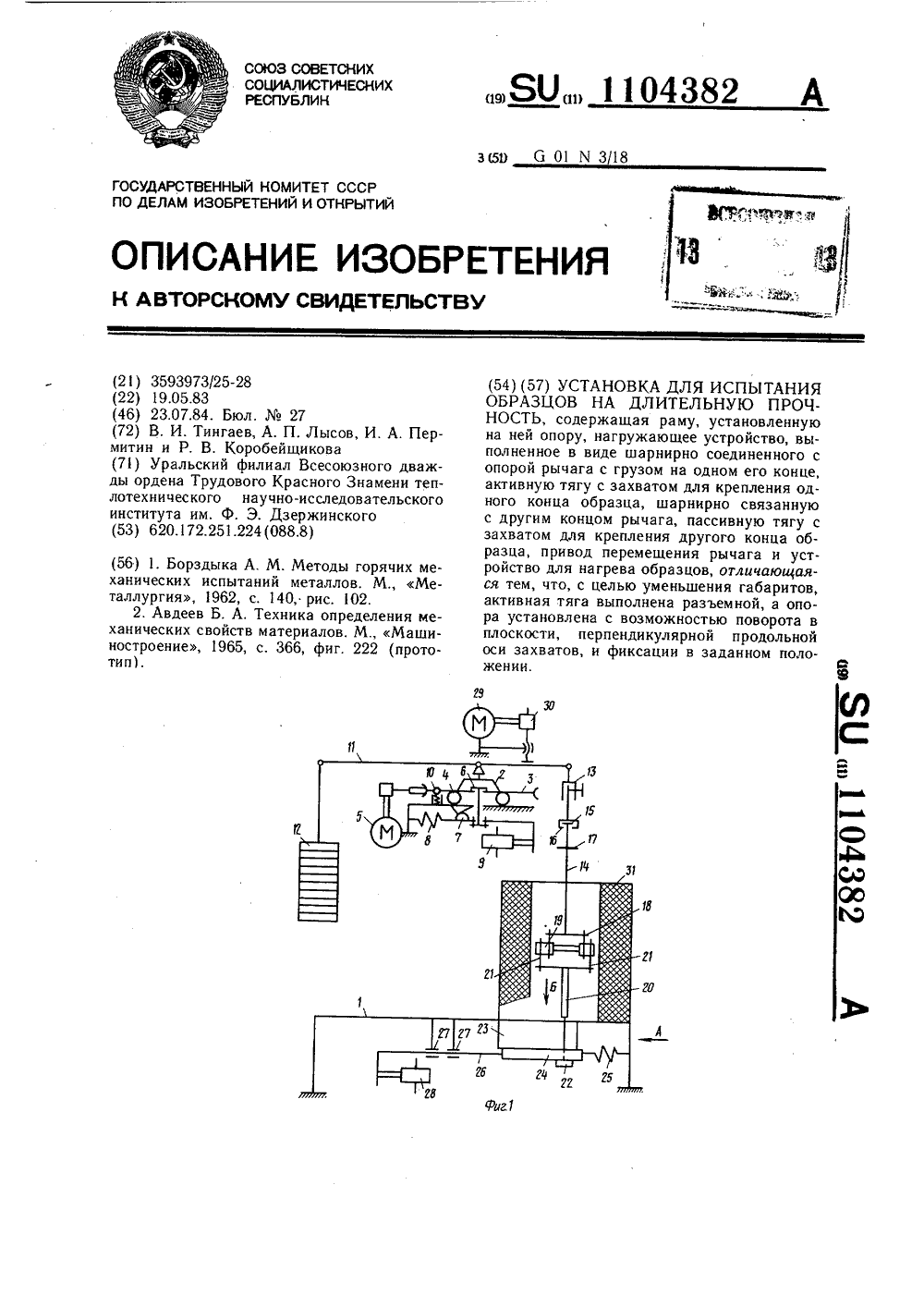

Номер патента: 1104382

Опубликовано: 23.07.1984

Авторы: Коробейщикова, Лысов, Пермитин, Тингаев

МПК: G01N 3/18

Метки: длительную, испытания, образцов, прочность

...взаимодействия с червячным колесом 3.С опорой 2 шарнирно соединено нагружающее устройство, выполненное в виде рычага 11 с грузом 12, закрепленным на одном его конце.На другом конце рычага 11 шарнирно закреплена активная тяга, выполненная разъемной и состоящая из телескопической тяги 13 и тяги 14, связанных между собой при помощи Т-образной головки 15, закрепленной на одном конце тяги 14, и замка 6, закрепленного на обрашенном к головке 15 конце телескопической тяги 13.На тяге 14 закреплена траверса 17, а на другом конце тяги 14 - захват 18 для крепления образца 19.Пассивная тяга 20, на одном конце которой закреплен захват 21 для крепления образца 19, а на другом конце - цилиндрический насадок 22, размещена в прорези 23,...

Номер патента: 1103060

Опубликовано: 15.07.1984

Авторы: Абдуллаев, Бакиров, Воинов, Жерницин, Куприн, Лысов, Тюрин, Хаимов, Эргашев

МПК: F26B 3/34

Метки: коконов, сушки

...100-120%.55 Температура воздуха обдувки 40- 60 С не позволяет достаточно охла- дить оболочку, нагретую от нагрева куколки до 70-80 С, т.е. нагретуюовыше критического порога. Вследствие этого наблюдается модификация серицина, отрицательно влияющая на размотку коконов..Выбранные же параметры сушки позволяют сохранить природные свойства коконных оболочек.На втором этапе коконы досушиваются до влажности 10-14% при темперао туре сушильного агента 20-30 С и влагосодержании 15-30 г/кг сухого воздуха.3 1103060 4П р и м е рПроводят; техноло МГц, высота слоя коконов около гическне испытания по выбору пара см, На втором этапе коконы суши- метров сушки по предлагаемому (1-5) лись по одинаковому режиму - темпера- способу в сравнении с известными...

Номер патента: 1102979

Опубликовано: 15.07.1984

Авторы: Лысов, Ошмянский

МПК: E21F 1/00

Метки: вентиляторами, шахтными

...кПа, а депрессиянагнетающего - 4,5 кПа. Потребление1102979 Та бли ца 1 Параметры вентиляторов Общая потребляемая электПроизводите:.ьность, м /с Депрессия, кПа рическая мощность, кВт Нагнетающего Всасывающего .Нагнетающего Всасывающего 6,0 2,0 2,5 3,0 5,0 4,5 3,5 4,0 4,0 2138,5 4,5 3,5 205,0 203,9 2139,4 5,0 3,0 производительностью вентилятора. Длякомпенсации изменения аэродинамических параметров вентиляционной сетипроизводится регулирование депрессийвентиляторов (например изменениемскорости вращения) . После этого выполняется последовательный переборвозможных сочетаний депрессий нагнетающего и всасывающего вентиляторов,укаэанных в табл. 2, с одновременным измерением общей потребляемойэлектрической мощности. В результатепоследовательного...

Номер патента: 1099935

Опубликовано: 30.06.1984

Авторы: Адаменко, Воинов, Емельянов, Копылов, Коротков, Лавров, Лысов, Мамыкин, Рогов, Хорольский

МПК: A23B 4/04

Метки: колбасных, сушки

...- охлаждаеьыми панелями,расположенными вдоль петель транспортирующего органа, а камера нагревания - щелевым излучателем, соединенным с волноводом, при этом длявращения колбасных изделий направ"ляющая для транспортирующего орга"на выполнена в виде зубчатой рейки,взаимодействующей с зубчатыми роликамиНа фиг.1 показано устройство длясушки колбасных изделий, вид сверху;на фиг.2 - разрез Л-А на фиг. 1.Устройство для сушки колбасныхизделий включает СВЧ-генератор 1,герметичный сорнус 2, разделенный,на рабочую камеру 3 и камеру нагревания 4, транспортирующий орган 5с зубчатыми роликами 6, при взаимо"действии которых с направляющей 7,выполненной в виде зубчатой рейки,обеспечивается вращение колбасныхиэделий 8. Устройство включает...

Номер патента: 1095325

Опубликовано: 30.05.1984

Авторы: Ганзбург, Кошелева, Лысов, Саламатов

МПК: H02K 49/06

Метки: муфта, электромагнитная

....фпользовать ее в качестве рельсовогоколесного привода с надежным сцеплением колеса и рельса без дополнительных систем.Цель изобретения - расширение Функ-ЗОциональных возможностей муфты,Поставленная цель достигается тем,что в электромагнитной муфте, содержащей соосно размещенные ведущую полумуфту и ведомую полумуфту с магнито 35проводом и двумя зубцовыми зонами,разнесенными в осевом направлении,входной и выходной валы, расположенный в зазоре полумуфтами экран и катушку возбуждения, между магнитопроводом зубцовой зоны ведомой полумуфты, расположенным со стороны выходного вала, и выходным валом размещена втулка из немагнитного материала,а на выходном валу и на указанноммагнитопроводе установлены один напротив другого с зазором...

Номер патента: 1092761

Опубликовано: 15.05.1984

Авторы: Лысов, Макаров, Удалов

МПК: H05B 6/64

Метки: свч-печь

...тем, что вСВЧ-печи, содержащей линию передачиповерхностной волны в виде круговойребристой структуры, в круговой ребристой структуре выполнены радиальные пазы шириной менее д /6 и глубиной 1 /10- 1 /4, причем число ра;диальных пазов равно О , где О -количество порционных продуктов,й - длина рабочей волны, причем глу.бина радиальных пазов плавно увеличивается в направлении к центру круговой ребристой структуры.На фиг. 1 приведена конструкцияСВЧ-печи; на фиг, 2 - конструкциякруговой ребристой структуры; нафиг. 3 - графики распределения мощности СВЧ в продукте от радиуса круговой ребристой структуры. СВЧ-печь содержит линию передачи поверхностной волны в виде круговой ребристой структуры 1, которая представляет собой (чередующиеся...

Номер патента: 1084567

Опубликовано: 07.04.1984

Авторы: Воинов, Лысов

МПК: F26B 23/08

Метки: свч, сушки, сыпучих

...устройства, а также управление режимом СВЧ сушки. ми поглощающим материалом и соединенными с внешней металлической трубой на расстоянии не более Л/2 друг от друга, а расстояние от линии пересечения трубы ввода кСВЧ энергии с наружным металлическимонусом до поверхности внутреннего металлического конуса составляет не более Я/2, где Л - длина рабочей волны.При этом внутренний металлический конус выполнен из отдельных секций, уста- О новленных с возможностью вращения сразличными скоростями и с возможностью вибрации с различными частотами и амплитудами. Конусообразный козырек соединен с торцом боковой стенки наружного металлического конуса при помощи введенной диэлектрической конусной вставки.На фиг. 1 приведено предлагаемое устройство;...

Номер патента: 1078352

Опубликовано: 07.03.1984

Авторы: Лысов, Мыценко, Слипчук, Цариценко

МПК: G01R 25/00

Метки: вспомогательного, входных, генератора, переноса, сдвига, сигналов, угла, фаз, частоту, частоты

...смесителя, а первый входдополнительного смесителя соединенс выходом вспомогательного генератора.1078352 20 СЗ) 5: 0 воМ ц+ ЧД,Составитель А.Камышков Техред М. Тепер Корректор А.Тяско Редактор А.Козориз Заказ 952/39 . Тираж 711 Подписное ВНИИПИ Государственного комитета СССР по делам изобретенийи открытий 113035, Москва, ж, Раушская наб., д. 4/5Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 могательного генератора 7.Выходное напряжение четвертого фильтра 9 является результатом смешивания частот высокочастотного и вспомогательного генераторов.После преобразования первый фильтр 3 выделяет напряжение, 0- Ор 6 фи изц йФ Ч Ч 8 ч ф Чо( )На входы второго смесителя 2 30 подаеМся второе сравниваемое напряжение у = Б зпьй и выходное...

Номер патента: 1076401

Опубликовано: 28.02.1984

Авторы: Гулько, Лысов, Медведев, Ринский, Салимов, Сапожников

МПК: B66F 3/02

Метки: домкрат

...зубчатые элементы 12.Вал 8 снабжен коническим зубчатым колесом 18, находящимся в зацеплении с вал-шестерней 19, которая вращается в опоре 20, прикрепленной к тягам 7. На конце вал-шестерни 19 размещена безопасная рукоятка 21. Зубчатые элементы 12 и 1350 55 Таким образом, пружины 27 поджимают зубчатые элементы к рейке до тех пор, пока регулировочные винты не упрутся в предварительно натянутые пружины 22 и 23 (фиг. 4).Так как сила давления винтов на пружины 22 и 23 меньше силы предварительного натяжения последних, зубчатые элементы при работе домкратов без груза сохраняют положение, показанное на фиг. 4.При подъеме и опускании груза зубчатые элементы 12 и 13 поднимаются к рейке 1 тягами 7, поворачиваясь под действием напостоянно...

Номер патента: 1072999

Опубликовано: 15.02.1984

Авторы: Клименков, Ложечников, Лысов, Райхельсон

МПК: B22F 5/12

Метки: порошка, трубчатых, формования

...направляющие 10, а в ць .гральное резьбовоеотверстие ввинчен винт 7.Бункеры 5 выполнены расширяющими-ся и закреплены на валу 6. 10Устройство работает следующимобразом,В первоначальный момент корпус 1находится в нижнем положении и соприкасается со станиной 9. При этоммежду валом 6, матрицей 8 и опорнойплитой 14 образуется полость цилиндрической формы, замкнутая с трехсторон. От привода через червяк 13вращение сообщается колесу 3. Вместе с ним круговое движение получаютконические валки 4 и вал 6. Одновременно вал-шестерни 11, перекатываясь по неподвижному плоскому колесу 12, сообщают коническим валкамвращательное движение вокруг своихосей.Поскольку бункеры 5 закрепленына валу 6, то они также получают вращательное движение. Порошок,...

Номер патента: 1070664

Опубликовано: 30.01.1984

Авторы: Ганзбург, Лысов, Одинцова, Осипов, Саламатов, Федотов

МПК: H02K 49/06

Метки: магнитная, муфта

...цель достигается тем, что в магнитной муфте, содержащей зубчатые ведомую и ведущую муфты и источник магнитного потока, на каждой иэ полумуфт ширина одного паза выполнена в пределах от ширины одного эубцового деления до половины общего их количества. 35Отсутствие нескольких зубцов в обоих полумуфтах дает возможность в зависимости от начальной устансвки нолумуфт относительно друг друга изменять число взаимодействующих зубцов, а следовательно, и максимальный момент, передаваемый муфтой.На Фиг. 1 изображена муфта, .общий вид; на Фиг. 2 - разрез А-А45 на Фиг. 1. Муфта состоит иэ ведомой 1 и ведущей 2 полумуфт и экрана 3. Между полюсными системами 4 ведомой полумуфты расположен магнит 5, На участках 6 ведущей полумуфты и,7...

Номер патента: 1070416

Опубликовано: 30.01.1984

Авторы: Луговая, Лысов, Промыслов, Сысоева, Щетинкин

МПК: F28B 1/00

Метки: конденсатор, поверхностный

...листами 11 с образованием каналов 13 для парогазовой смеси. В промежуточных перегородках 6 для прохода парогазовой смеси выполнены окна 14. В пространстве между корпусом 1 и ограничительными листами 11 размещены направляющие листы 15, причем направляющие листы 15 центральных отсеков 5 закреплены по ходу движения парогазовой смеси соответственно на верхней и нижней кромках окон 14 промежуточных перегородок 6, образующих отсек 5, а направляющий лист отсека 5, последнего по ходу движения парогазовой смеси, закреплен на верхней кромке окна 14 промежуточной перегородки 6 и ограничительного листа 11. В каждом из отсеков, где установлен направляющий лист 15, между последним и продольным ребром 12 образована щель 16 для выхода...

Номер патента: 1065521

Опубликовано: 07.01.1984

Авторы: Агатов, Асамов, Лысов

МПК: E02B 3/12

Метки: гидротехнического, защитное, откоса, покрытие, сооружения

...подготовка крепления откосов (являющаяся во многих случаях обратным фильтром), выполненного в виде каменной наброски, плит с открытыми швами или сквозными отверстиями и т.п., может состоять изодного слоя разнозернистого материала,25или двух-трех слоев материала с различными по крупности частицами 11,Однако наличие обратного фильтра неснимает противодавление, которое передается на крепление откоса при сработке уровня воды. Наиболее близким техническим решениемк изобретению является защитное креплениеоткоса гидротехнического сооружения, содержашее бетонное крепление, слой гидро- З 5изоляции, дренажную призму и подстилаюший слой 2,Недостатком известного покрытия является его низкая надежность в условияхбыстрой сработки уровней воды...

Номер патента: 1052198

Опубликовано: 07.11.1983

Авторы: Баклашкин, Балыкин, Лопатин, Лысов, Степанок, Туманов, Янин

МПК: A01G 25/16

Метки: баланса, вод, водного, грунтовых, почвы, уровня

...управления и регистрации и источник водоподачи 2),Однако данное устройство характеризуется недостаточной точностью иэ мерений и большой инерционностью изэа недостаточной степени автоматизации процессов измерения водного ба" ланса и регулирования уровня грунтовых вод. 45Целью изобретения является повышение точности регулиронания и измерения при использовании монолитов почвы любых размеров.Поставленная цель достигается тем, что в устройстве узел сброса инфильт" рата выполнен в ниде дозатора инфильтрации с датчиком уровня, подключенным к узлу; управления, и электромагнитными клапанами на выходе из доэатора инфильтрации и на нходе в .него иэемкости контроля уровня воды в ли" зиметре, а водоподпитываюций узел выполнен в виде доватора...

Номер патента: 1050775

Опубликовано: 30.10.1983

Авторы: Гайнутдинов, Горбунов, Лысов, Шафиков

МПК: B21D 7/02

Метки: головка, профилегибочному, станку

...по ш. 1-3, о т л и ч а ю . щ а я с я тем, что, с целью повышения изно, состойкости рабочей поверхности, прижим снаб.1 жен сменными вкладышами со стороны рабочей поверхности и выполнен с пазом, при эТом вкладыши установлены в этом пазу с возмож ностью регулирования расстояния между ними. зом посередине, при этом винт своим пазом установлен на ребре в его выемке.С целью повышения износостойкости рабочей поверхности, прижим может быть снабжен 5, сменными вкладышами со стороны рабочейповерхности и, выполнен с пазом, при этом вкладыши установлены в этом пазу с возможноаъю регулирования расстояния между ними.Иа фиг, 1 изображена головка к профилегибочному станку, вид сбоку; на фиг, 2 - то же, вид сверху; на фиг, 3 - разрез А - А на фиг....

Номер патента: 1049528

Опубликовано: 23.10.1983

Авторы: Бортник, Киреев, Клименков, Лысов, Черноусова

МПК: C10M 3/04

Метки: композиция, оборудования, смазочная, текстильного

...пряжи не смываются.Использование известной композиции при обработке хлопчатобумажнойи шерстяной пряжи дает хорошие результаты. Однако при обработке шерстяной пряжи, содержащей синтетическиеволокна, обнаружены недостатки нвиде трудносмываемых пятен и увеличения обрывов нитей.35Цель изобретения - улучшение качества смазочной композиции при об-работке синтетического волокна присохранении высоких антифрикционныхсвойств, 40Поставленная цель достигается тем,что смазочная композиция для текстильного оборудования, содержащая глицерин, воду и этиловый спирт, дополнительно содержит алкилсалицилат кальция при следующем соотношении компонентов, мас.3: Алкилсалицилаткальция 0,01-0,1 Вода 5-15Этиловый спирт 5-15Глицерин До 100 В этой...

Номер патента: 1048242

Опубликовано: 15.10.1983

Авторы: Абрашкин, Кныш, Ланский, Лысов, Розно, Серенков, Урывский, Цыганов

МПК: F23D 11/12

Метки: горелочное

...сжигания поступают закручен ные потоки нагретого воздуха и топливовоэдушной смеси, образуя в зоне смещения и сгорания систему микровихрей. Благодаря малому масшта= .бу вихрей время смешения по своей величине близко к времени химической реакции, поэтому процесс горения осуществляется без образования ло- . кальных высокотемпературных зон, где могут образовываться окислы азота. Общая закрутка потока способствует отводу более легких продуктов сго-. рания к оси устройства, в то время, как более тяжелая топливовоздушная смесь под влиянием центробежных сил транспортируется к зоне горения.Исйользование предлагаемого уст- , ройства позволяет . существенно повысить экономичность сжигания топлива за счет более полного сгорания, уменьшения выхода...

Номер патента: 1045064

Опубликовано: 30.09.1983

Авторы: Лысов, Пермитин, Пяткова, Тингаев

МПК: G01N 3/18

Метки: длительную, испытания, образцов, прочность

...фиг. 1 изображена схема предлагаемого устройства; на фиг. 2 - вид по стрелке А ца фиг, 1; на фиг. 3 -- разрез Б.Е ня фиг. 2; на фиг. 4положение нагревателя, отведенного в сторону от печи; на фиг, 5 - то же, вид сверху; на фиг. 6 - положение нагревателя, установленного соосно печи на Определенг)ом расстоянии от торца последней; на фиг. 7 - то же, вид сверху; ця фиг. 8 - внд по стрелке Б на фпг.Устройство сОде 1 к)раму 1, уста цозленную ня ней )рубцагую печь 2 с нягпеватечями (н; показань 1 ня ее боковой )верхнос 5тн к.диско)ь)мц наревател 5)ми 3, рязмс 5 енными на торцах печи 2. В печи 2 размещены активныи 4 и пассивный 5 захваты для крепления Образца и тяги 6 н 7, связанные соответственно с захватамн 4 и 5. Для ус С тановкн тяг 6 и 7 в...

Номер патента: 1043696

Опубликовано: 23.09.1983

Авторы: Лысов, Мишелович, Чусов

МПК: G06M 11/00

Метки: молоди, рыб, счета

...и 14, расширитель 15 и элемент И 16. При этом выход усилителя 11 соединен с входом детектора 13 и входом инвертора 12. Выход детектора 13 соединен с одним входом элемента 16 не5, Л2 1 2 Ус 41 65 посредственно, а выход инвертора 12соединен с вторым входом элемента 16через последовательно соединенные де-.тектор 14 и расширитель 15. Выходэлемента 16 соединяется с элементом8 памяти соответствующего канала. 5Селектор 7 полярности начальнойфазы биполярных импульсов не является единственным. Практически любойэлемент И может быть использован. для этой цепи, если на один из еговходов подавать прямой сигнал ( послеего усиления и приведения к стандарт-ному уровню 1, а на второй ее входподавать этот сигнал через расширитель импульсов или...

Номер патента: 1041214

Опубликовано: 15.09.1983

Авторы: Алексеев, Витязь, Клименков, Лысов

МПК: B22F 7/04

Метки: покрытий, порошковых

...т ненная из вь повышает про ние, р гиб, кру цикличес феКТИВНО способа ных полы яжение,.ть, Особпредлаг ИМЕ;ЕИЕПОЛ ЧЕНзцелий,сокого и я длин,омеаботаю;и условия в,цав. е"1 н яма:ь с узки сре этом случа бен воспр лозой нагр Вкаркас спосоную час; ь стогда как по3 ак,и т .1 ье й".корроз иные г -О Ы " О П . Я . Т пример,. а.Для сравнения оба с извес,ным ельные испытани ых Обоими спосо спытаний .р;.:.едагаем: с с: - .одены ср:.ги"зу ь .а,: табли предл провеПОКР лами ВИТРИНОПО о о :в д Ксррект зятк т.г; - ЯОгНР ясное ОдСССР нсени:;эашсо де Моск 1 О Ф,ли 1. ППП Патент". - Уж.орсд, ул. Проектная, 4 ИРОВОЛОКИ ДИНМТЕРОМММ ИЗ Н;жа - веющей стали Х 1 ЯН 9 Т. Частота ,:ашения обоих рамат 1;зателей со .;аы - ет б 00 Об/ми. На поверхнос.и изд- ия...

Номер патента: 1041213

Опубликовано: 15.09.1983

Авторы: Войтов, Клименков, Лысов

МПК: B22F 3/20

Метки: армированных, длинномерных

...изготовлен мерных армированных издел чающий непрерывную подачу деформаии армирую 1 его зл вице продольньх и попереч и его совместное прессова Рошковь; материалом, о т Щ И й С Я ТЕМт ЧТОт С Ц рения технологических воз и повыиения качества изде прессованием .кль армирующего элеМЕ-.т=, СОЕт.НЯВТ С ОбраЗОВаНЕМ ЗаМК - Н: 01 О цЛИтт: ттЧР СКОГО КОНТура ПутЕЬ Наз.:Кт. ПОПСРРтНО 1 КИЛЫ На ДВИКУЩИЕС .:ГС , а Е тно ПтРОДОЛЬНЫЕ )КЛЫ ПРИ Одно,Ск.е:По, 1 а реве ьгл путем про П Ка; ИЯ тЕСЕЗ НЬХ ЭЛЕКТРтЕСКОГО Ок а . а т 1 ЕССОВ а ЦЕ ОСтттЕСТВЛЯЮТустройство для изготовления , в омернтх аг)":рованных изделий, .:Одетр, в : в ."Пе барабан с армирующей:СВС тОКО 1 НЕК т З ЦЕНТРаЛЬНОт О та ерс-. )1 1 кс то рого установлен оп - СТЕО:;:;ЕНЬ, ВЫПСттНЕННЫй С...

Номер патента: 1041212

Опубликовано: 15.09.1983

Авторы: Клименков, Лысов, Райхельсон

МПК: B22F 3/20

Метки: заготовок, порошка, трубных, формования

...коническую нарезку, Угол наклона образующей 15винтовой конической поверхности собразующей цилиндрической :1 ОвЕрхностк внутреннего отверстия изделия - 5 , шаг нарезкк - 40 . в , шиорина ленты конической винтовойнарезки 10 1 ю. ьнек вращается с час -Ототой 6 об/ми 11, а опоавочом/ стержню сообщают частоту нращени1 О об/мин, При этом скорость фопмоваь 1 кя тоубной заготовки соста;-ляе т220 мм//мин, Усилие экструдироваи 20,1 т, Относительная плотостьзаготовки одинакова по длие и составляет 923%,Предлатаемый способ предус 1.1 атр -вает формова 1 ле негос елствсннотрубной заготовк:1,. которая под. - Сж(тдальнейшему сгеканию в защи сйатмОсфере. ЭтО Обеспечива 1 ьсоко:качество получаемых ТО/б . в "О вреляи э вес" 10 1 с;100 об з п 00": ....

Номер патента: 1039647

Опубликовано: 07.09.1983

Авторы: Алексеев, Клименков, Лысов, Райхельсон

МПК: B22F 3/20

Метки: непрерывного, порошков, формования

...за счет обеспечениявозможности регулирования плотностиизделий.Поставленная цель достигаетсятем, что устройство для непрерывногоформования изделий из порошков, содержащее корпус, бункер, привод иполый шнек с размещенным внем вкладышем, снабжено дополнительным приводом, а вкладыш выполнен с насадкой в виде шнека и соединен с дополнительным приводом, причем насадкаразмещена на выходе из полого шнека.На чертеже показано предлагаемвеустройство,Устройство состоит из корпуса 1,к торцу которого крепится матрица 2.Внутри корпуса размещен полый шнек3 с вкладышем 4,который выполнен снасадкой 5 в виде шнека. Вкладыш 4опирается. на подпятник 6. Шнеке 3соединен с приводом вращения 7, авкладыш 4 - с приводом 8. Шнек 3инасадка 5 образуют...
