Номер патента: 1329810

Опубликовано: 15.08.1987

Авторы: Ганзбург, Грин, Зотов, Лысов

МПК: B01F 13/08

Метки: смеситель

...колебаний эмульсии. 10На фиг. показан смеситель, общий вид; на фиг.2 - разрез по А-А на фиг,1; на Фиг,З - сечение Б-Б на фиг.1; на Фиг.4 - Ферромагнитное тело, разрез. 5Смеситель состоит из рабочей камеры 1, выполненной из немагнитного материала, электромагнитной системы, состоящей из магнитопровода 2 и катушки 3 возбуждения, причем в камере 20 выполнены стойки 4 и 5, между которыми расположены оси 6 с ферромагнитными .телами 7, снабженными сквозными отверстиями Я и козырьками 9.Смеситель работает следующим об разом.Грубая эмульсия подается в рабочую камеру 1. Под действием магнитного поля ферромагнитные тела 7 подвергаются колебаниям с определенной часто той. Так как оси 6 имеют различное 10ццтяжгццг, то частота колебаний ферромагццтцых...

Номер патента: 1323909

Опубликовано: 15.07.1987

Авторы: Гребцова, Корман, Лысов, Пермитин, Худяков

МПК: G01N 3/18

Метки: длительную, испытания, нагревом, образцов, прочность, растяжении

...действием силы со стороны грузов 19 и штока 18 давит на жидкость в гидроцилиндре 16, создавая давление в полости под поршнем 1. Давление жидкости в гидроцилиндре6 под поршнем 17 определяется по формуле 4 ЯР= -- , -- , кгс/см,:т(0- - -)где Я - - масса грузов 19, кгс;О - диаметр поршня 16, см;й - диаметр штока8, см.В результате открытия клапанов 43 и 44 полость аккумулирующего гидроцилиндра 16 под поршнем 17 сообщается с рабочими гидроцилиндрами 21 и 22. Жидкость под давлением из гидроцилиндра 16 через первый 37 и четвертый 40 трубопроводы и через открытые клапаны 43 и 44 по второму 38 и пятому 41 трубопроводам поступает в рабочие гидроцилиндры 21 и 22, давит на поршни 23 и 24 и создает усилия на штоках 27 и 28, усилия на которых...

Номер патента: 1323134

Опубликовано: 15.07.1987

Авторы: Бухман, Доронин, Королев, Липов, Лысов

МПК: A01M 7/00, B05B 3/02

Метки: опрыскиватель

...9. Барабан 2 с вентилятором 4 и двигателем 9 устацовлецы я сборнике 10 капель жидкости. Сборник 10 и труба 5 сообщены цатрубком 11 с меньшим основанием раструба 6, выполненным с уплотнением 12. Па цих цем основании барабана 2установлеца цилиндрическая направляющая 13 с окцами 14, сопряженная со30 стенкой раструба 6. Труба 5 и патрубок имеют краны 15 и 6. Опрыскиватель работает следующим образом.Полость раструба 6 заполняют жид костью через трубу 5 и крац 15, При включении электродвигателя 9 барабан 2 с раструбом 6 и вентилятор приводятся во вращение. При вращении раструба 6 находящаяся в нем жидкость воэ О действует ца его стенки и отжимает раструб 6 от уплотнения 8 нижнего основания барабана 2, открывая выход...

Номер патента: 1321917

Опубликовано: 07.07.1987

Авторы: Дроздов, Липин, Лысов, Петров

МПК: F04B 51/00

Метки: газосепаратором, испытания, насоса

...на его входе соответственно при отводе отсепарированного газа и при прекращении отвода последнего.Способ испытания насоса с газосепаратором осуществляют следующим образом.Осуществляют подвод газожидкостной смеси к насосу и отвод отсепарированного газа от газосепаратора, измерение основной зависимости 1 напора Й, развиваемого насосом, от газосодержания овх смеси на его входе, при этом по величине газосодержания опсудят о коэффициенте сепарации газа. Затем временно прекращают отвод последнего, при этом измеряют дополнительную зависимость 2 напора Й, развиваемого насосом, от газосодержания 8 вх на его входе, на основной 1 и дополнительной 2 зависимостях фиксируют заданное значение ь Н падения напора и соответствующую ему величину...

Номер патента: 1316599

Опубликовано: 15.06.1987

Авторы: Баклашкин, Лысов, Туманов

МПК: A01G 25/16

Метки: баланса, вод, водного, грунтовых, почвы, уровня

...ЭМК б,и доза водыиз дозатора 3 поступает в емкость 2.Информация о количестве доз поступает на счетный и самопишущий приборыв блоке 12. 1 з.п, ф-лы, 1 ил. Устройство работает следующим образом.При выпадении осадков повышается уровень грунтовых вод в емкости 1 с монолитом почвы и, соответственно, в соединенной с ней емкости 2 контроля уровня воды в лизиметре. Через сливную трубку и открытый электромагнитный клапан 7 инфильтрат поступает в дозатор 4 инфильтрации. При наборе определенного количества инфильтрата в дозаторе (дозы) по сигналу электронно-коммутационной схемы 1 О клапан 7 закрывается, а клапан 8 открывается для слива дозы инфильтрата. Сведения о количестве доз, т,е.Ко количестве инфильтрата, поступают из схемы 10 на цифровое...

Номер патента: 1310682

Опубликовано: 15.05.1987

Авторы: Бараз, Бронфман, Гребцова, Лысов, Майер, Пермитин

МПК: G01N 3/12

Метки: внутренним, давлением, испытания, котельных, прочность, труб

...40, соединенному со штоком 36,Благодаря наличию направляющего упо- Юра 38, входящего н продольный паз37 штока 36, винт 40 получает вращательное движение н осевом направлении. Вместе с винтом 40 и штоком36 перемещается в осевом направлении .15диск 35. При этом диск 35 опускаетсяи отходит от грузов 34, а указатель55 перемещается от датчика 52 к датчику 53, При этом срабатывает датчик 53 и выдает сигнал на первый вход 20первого блока 65 отключения, последний выдает сигнал с первого выходана отключение муфты 45, а с второговыхода - на отключение электропривода 46, При этом шестерни 42 и 44 отключаются от электропривода 46. Останавливается резьбовая втулка 41 шестерни 42, ходовой винт 40, шток 36 идиск 35, При перемещении вниз диска35 грузы...

Номер патента: 1303947

Опубликовано: 15.04.1987

Авторы: Боков, Легаев, Лысов

МПК: G01P 21/00

Метки: двойная, центрифуга

...давления. Камеры регулируемого давлениясвязаны с секциями 11 и 12 аэростатического подшипника 5.Измеритель 21 положения поворотного стола оптически связан с осямиротора 1 и поворотного стола 4. Выход оптического измерителя 21 соединен с электромеханическим устройством 22, заслонка которого расположена между измерительными соплами 18.Исследуемый прибор 23 жестко установлен иа поворотном столе 4,Двойная центрифуга работает следующим образом.Испытуемый прибор 23 устанавливают на поворотномстоле 4 таким образом, чтобы ось его чувствительности располагалась в горизонтальной плоскости, С помощью приводов 2 и 7 ротор 1 и поворотный стол 4 приводятся во вращение. Действующее при этом на испытуемый прибор ускорение имеет характер гармонических...

Номер патента: 1294570

Опубликовано: 07.03.1987

Авторы: Кравцов, Лысов, Николаев, Четаев

МПК: B23Q 15/00, B23Q 23/00

Метки: органа, перемещения, рабочего, синхронного, станка

...26;Б 2 - управляющее напряжение набазе транзистора 35, входящего в состав форсирующего звена 26.Получим уравнения, связывающие управляющее напряжение с величиной постоянной времени:для форсирующего звена 21 для форсирующего звена 26= СКое 1для второго канала упрвле руя уравнения (9) и (10),тические выражения дктеристик функционей 31 и 32;нального преобразователя ного преобразователя 323зу транзистора 35 с выхода функционального преобразователя 31, то требуемый закон изменения постоянной времени формируется с помощью функционального преобразователя 31, статическая характеристика (11) которого устанавливает связь между положением шпиндельной бабки 6 и величиной управляющего сигнала на базе транзистора 35, а следовательно, и величиной...

Номер патента: 1288837

Опубликовано: 07.02.1987

Авторы: Ганзбург, Гвардиян, Кулишенко, Лысов

МПК: H02K 49/06

Метки: герметичная, муфта, торцовая, электромагнитная

...на который напрессовано немагнитное кольцо 7 с привар энным к нему зубчатым венцом ведущей полумуфты 8, в зазорах между зубцами которой установлены трапецеидальные пластины 9 из антифрикционного материала (например, графитизированного фторопласта), выступающие на 0,2-0,5 мм за гребни зубцовВедомая полумуфта 10, снабженная трапецеидальными пластинами 9, уста.новленная на подшипниках 11 с возможностью осевого перемещения на 2-4 мм на подшипниках 11 во Фланце 12 герме.иэируемого объекта, отделена от ведущей полумуфты плоским экраном 13 с уплотнением 14. Устройство работает следукщим образом.Магнитный поток, создаваемыйкатушкой 2 возбуждения, замыкается5 через магнитопровод 1, вал 6, ведомую полумуфту 10 и зубчатый венец 8,За счет сил...

Номер патента: 1283530

Опубликовано: 15.01.1987

Автор: Лысов

МПК: G01C 9/06

Метки: задания, опорной, плоскости, световой

...величине расстояния (отрезок ЕМ) от линии 1 пересечения зеркал 5 и 6 до прямой, соединяющей эти точки. При этом плоскость Ь проходящая через линию 1 пересечения зеркал 5 и 6, перпендикулярна отрез ку ИК прямой, соединяющей сопряженные точки И и К, и делит его попо.лам, т,е,Кроме того известно, что все лучи,выходящие из одной гочки, после прохождения через идеальную оптическуюсистему (а система плоских зеркалявляется безаберационной, т.е. идеальной) собираются также в одной, сопряженной в ней точке, В рассматриваемом устройстве любой иэ лучей,идущий в точку И,последовательно отражаясь от зеркал 6 и 5, приходит вточку К, При этом вошедший и выходящий лучи перпендикулярны.Из этого следует, что если оптическую ось светового потока...

Номер патента: 1282276

Опубликовано: 07.01.1987

Авторы: Вейц, Ганзбург, Дульцева, Лысов, Саламатов

МПК: H02K 49/06

Метки: магнитная, передача, червячная

...редуктор следующим образом,Червяк 1 вращается приводным двигателем (не показан), за счет магнитного сцепления червяка с колесом 2 последний тоже вращается. Магнитный поток, создаваемый магнитом 12 (или катушкой 13), проходит по пути, укаэанному стрелками, и обеспечивает магнитное сцепление колеса с червяком и сцепление зубчатых полумуфт 3 и 8 между собой, поэтому воащение от зубчатой полумуфты 3 ко"6 2 леса 2 передается н ныхолной вал 7, Пара червяк-колесо обеспечиваетредукцию частоты вращения приводного двигателя, а экран 9, расположенный в зазоре между зубчатыми полу- муфтами 3 и 8, обеспечивает герметизацию объема за экраном со стороны выходного вала 7.Технико-экономический эффект при использовании предлагаемого редуктора...

Номер патента: 1275164

Опубликовано: 07.12.1986

Авторы: Ганзбург, Гвардиян, Кулишенко, Лысов

МПК: F16D 47/02

Метки: герметичная, муфта, электромагнитная

...врашательного движения в замкнутые герметичные полости, находящиеся под повышенным давлением. Цель изобретения - расширение эксплуатационнь 1 х возможностей муфты путем обеспечения работы при повышенном изменяюгцемся давлении за счет конструктивного объединения торцовой и цилиндрической полумуфт в герметичном цилиндрическом экране, заполненчом жидкостью. На чертеже представлена предлагаемаямуфта. Муфта содержит корпус 1, магнитопровод 2 с катушкой 3 возбуждения. На . подшипниках 4 в корпусе 1 установлена ведушая цилиндрическая полумуфта 5, отделенная от конструктивно объединенных ведомой цилиндрической 6 и ведущей торцовой 7 полумуфт герметичным экраном с цилиндрической стенкой 8, заполненным жидкостью. Ведомая торцовая полумуфта 9...

Номер патента: 1270744

Опубликовано: 15.11.1986

Авторы: Горнев, Лысов

МПК: G05B 11/01

Метки: параметров, подачи, процесса, рабочей, резания, силовых

...из решения матричного дифференциального уравнения Риккати, Основной задачей, решаемой цепью МОС в устройстве, является снижение нежелательного влияния запаздывания в объекте на качество процессов в устройстве. Образуемый при замыкании цепи МОС контур должен быть устойчив 20 независимо от внешнего контура, содержащего объект регулирования, что может быть достигнуто с помощью последовательно корректирующего блока 76, включаемого перед приводом.Структура и параметры последовательной коррекции могут быть выбраны путем анализа устойчивости контура с ИОС по критерию Найквиста. Поскольку основными критериями качества работы З 0 для таких устройств как предлагаемое являются себестоимость или производи. тельность обработки, окончательный...

Номер патента: 1270554

Опубликовано: 15.11.1986

Авторы: Вилянов, Волков, Герасимов, Ларионов, Лысов, Николаева, Петухов, Шац

МПК: G01B 11/02

Метки: пластин, полупроводниковых, фотошаблонов

...объекта. Привод 10 обеспечиваетперемещение дефлектора 6, двигатели111 и 12 - кронштейна 4. Окуляр 13 иобъектив 14 предназначены для визирования объекта контроля,Устройство работает следующим образом.Излучение от источника 1 проецируется конденсором 2 на зеркало 7дефлектора 6 и, отражаясь последова- З 5тельно от зеркал 7 - 9, формируетна держателе 3 объекта пятно с распределением интенсивности, олизким кравномерному, отражаясь от объектаконтроля, закрепляемого на держателе3, излучение дифрагирует и на площадке фотоприемника 5 образуется частьдифракционной картины,Перемещением кронштейна 4 подуправлением двигателя 12 осуществляется сканирование дифракционной картины. Далее дефлектор 6 перемещаетсяприводом 10 в новое положение. С...

Номер патента: 1269807

Опубликовано: 15.11.1986

Авторы: Ананько, Лысов, Михайлов

МПК: B01D 21/08, C02F 1/52

Метки: встроенной, камерой, отстойник, хлопьеобразования

...оси цилиндра и равноудален от его концов. Для подачи реагентов в подающий трубопровод 9 нанем установлен патрубок 10 диаметром 25 мм на расстоянии 1,5 м отстенки корпуса 1. Направление движения воды в отстойной камере задаетсяструенаправляющей перегородкой 11,Для сброса воды из форкамеры предусматривается канализационный трубопровод 12 диаметром 150 мм,Отстойник работает следующим образом,По подающему трубопроводу 9 вода с реагентами, вводимыми по патрубку 10, поступает в цилиндр 7. При этом вода ударяется в стенку цилиндра 7 и разделяется на две части. В результате изменения направления движения и наличия других видов местных сопротивлений происходит смешение реагентов с водой, Двигаясь по цилиндру 7, вода...

Номер патента: 1264873

Опубликовано: 23.10.1986

Авторы: Баклашкин, Лысов, Туманов

МПК: A01G 25/16

Метки: автоматизированная, напорная, оросительная

...Зависимость интенсивности рассеянного гамма-излучения от влажности почвы (фиг. 3) линейна В достатоцно широком диапазоне изменения влажности.Радиоизотопные преобразователи позВоляют экспрессно и представительно контролировать влажность почвы с погрешностью, не превышающей 1,5 О.Информация о влажности почвы в данный момент времени в виде импульсов по линиям связи (кабелям) от радиоизотопных преобразователей 1 (фиг. ) поступает в схему 2 автоматического опроса, где производится периодический счет информации, а также в дискриминатор 3, усилитель 4, на самопишущий потенциометр 5. шкала которого отградуирована в процентах влажности. Г 1 ри уменьшении влажности почвы ниже заданного предела замыкается контакт двухпозиционного регулятора...

Номер патента: 1260060

Опубликовано: 30.09.1986

Авторы: Лысов, Мартьянов, Сосов

МПК: B21D 5/14

Метки: листогибочная, трехвалковая

...22находятся в зацеплении с коническими шестернями 24 и 25 соответственно сделанными заодно с полувалами,посаженными на подшипниках в корпусе17 и связанными посредством телескопических карданов 8 и 9 с боковыми валками 6, 7, а шестерни 21 и 23 находятся в зацеплении с коническойшестерней - сателлитом 26, которыйустановлен с возможностью вращения5 в водиле 27 на подшипниках, Водило27 жестко связано с коническим колесом 28 и червячным колесом 29, свободно установленными соответственнона валы 19 и 18 на подшипниках, впрессованных в колеса, Коническое колесо 28 находится в зацеплении сконической шестерней 30, сделаннойзаодно с полувалом, установленнымв корпус 17 на подшипниках и связанным посредством телескопическогокардана 10 с нахимным...

Номер патента: 1258627

Опубликовано: 23.09.1986

Авторы: Дорожкин, Кашицын, Лысов, Щербаков

МПК: B22F 7/04

Метки: покрытий

...порошка споверхности полости меньшего диаметра на поверхность полости большегодиаметра, что позволяет одновременно получить покрытия на всехступенях внутренней поверхностиизделия.1 ил. штоке 13, а верхним - в оснащенный термоизолирующей прокладкой 20 толкатель 21, который, воздействуя на втулку 22 упруго поджимает ее к тор/цу выточки изделияУстройство работает следующим образом.На крышку 3 устанавливают изделие 4, имеющее внутреннее отверстие ступенчатой формы, в зазор между крьппкой и отверстием меньшего диаметра изделия засыпают объемную дозу порошка, необходимую для получения покрытия заданной толщины, затем на крьппку надевают втулку 22, в зазор между отверстием большего диаметра и втулкой засыпают очередную объемную дозу порошка, и...

Номер патента: 1254251

Опубликовано: 30.08.1986

Авторы: Екименков, Клейн, Кузнецов, Лисев, Лысов, Сысоева

МПК: F22G 5/12

Метки: редукционно-охладительное

...в широком диапазоне режимов.На фиг. 1 изображена схема редукционно"охладительного устройства, на фиг. 2 - центробежная Форсунка с регулирующим органом.Редукционно-охпадительное устрой ство содержит трубопроводс редукционным клапаном 2, подключенным к пароохладителю с входным коническим участком 3 и камерой 4 смещения в первом из которых последовательно установлены дроссельные решетки 5, а во второй " центробежные Форсунки 6, подключенные к водяной магистрали 7, снабженной регулирующим органом 8 с приводом 9 и на входе дроссельным устройством 10, Форсунки б выполнены с полостями 11 обратного слива, подключенными к водяной магистрали 7 через регулирующий орган 8, привод 9 которого выполнен в виде цилиндра 12 с поршнем 13, связанного...

Номер патента: 1249334

Опубликовано: 07.08.1986

Автор: Лысов

МПК: G01C 11/00

Метки: вертикальной, двух, осевых, оси, переноса, плоскости, сооружения, точек

...алидаду на 180, берут отсчет а, по шкале 11, установленной в 15 точке 0. Отсчет а можно полуцить также после поворота трубы через зенит при двух положениях вертикального круга (КН и КЛ). Измерив расстояния 8, и сг нитяным дальномером или рулеткой, вычисляют по формуле где со - выцислснный отсчет по шкалам,равный величине смещения прибора относительно створа оси;ос,аг - отсчеты по линейным шкалам, установленным соответственно на первой и второй осевых точках; расстояния от теодолита соответственно до первой и второй 30 шкал, измеренные дальномером или рулеткой, о гсцст ав, равный сменснию теодолита (тоцки С) относительно створа оси 0 О . Браца теодолит, наводят визирную ось трубы на отсчет а на шкале 1 (или 11), устанавливая тем 35...

Номер патента: 1237825

Опубликовано: 15.06.1986

Авторы: Вейц, Ганзбург, Лысов, Федотов, Яковлева

МПК: F16H 7/02, F16H 7/16

Метки: магнитная, передача, ременная

...Климов Техред О, Гортвай Корректор А. Обручар Редактор Т. Иитейко Тираж 880 ПодписноеВНИИЛИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Заказ 3271/37 Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 1Изобретение относится к машиностроению, может быть использовано для передачи крутящего момента гибкой связью в герметичные объемы и является дополнительным к основному авт, св, М 811016.Цель изобретения - повышение нагрузочкой способности передачи путем снабжения передачи дополнительным барабаном, установленным на оси передачи последовательно с ведомым барабаном, дополнительными полосовыци магнитами, установленными на вефом шкиве, дополнительным ремнем, ох...

Номер патента: 1110036

Опубликовано: 07.06.1986

Авторы: Берляков, Галкин, Дьяков, Коновалов, Корюков, Лысов, Несмелов, Соловьев

МПК: B22F 9/08

Метки: легкоплавких, металлов, порошков, распылением

...растекания устновлена коаксиально кольцевой щели распынительного сопла. На фиг. 1 изображено предложенноеустройство, общий вид; на фиг. 2 -разрез А-А фиг. 1; на фиг. 3 - узелподачи расплава на распыление, разрез; на фиг. 4 - распылительный узел,разрез,Устройство для получения порошков легкоплавких металлов содержит герметичную камеру 1, над которой устновлен обогреваемый тигель 2 с выпускным приспособлением 3 и тепло- изолированной напорной трубкой 4, снабженной калиброванным отверстием 5. Под напорной трубкой 4 расположена площадка 6 растекания коаксиально с распылительным кольцевым соплом 7 .(с зазором щели 0,2-0,5 мм). Сопло 7 установлено на планшайбе 8 и соединено гибким шлангом со штуцером источника газа. Нижняя часть камеры...

Номер патента: 1233984

Опубликовано: 30.05.1986

Авторы: Закиров, Лысов, Мартьянов

МПК: B21D 5/14

Метки: гибки, листов

...31 и зубчатой переЗО дачи вращения посредством зубчатойцилиндрической шестерни 32, насаженной на вал двигателя 31, колеса 33и шестерни 34, насаженных на вал 35,вмонтированный вертикально в подшипниках салазок 28 так, что ось егорасположена в одной вертикальнойплоскости, в которой расположеныоси валкови 18.Шестерни 34 зацеплены с зубчатыми40 рейками 27 стола 25.в местах условного прохождения вертикальной плоскости расположения осей валков 7и 18. Для плотного зацепления шестерен 34 с зубчатыми рейками 275 О 15 20 25 30 40 45 50 стола 25 и перемещения салазок 28 вслед за столом вдоль вертикальной плоскости расположения осей валков 7 и 18 по горизонтали при возможном смещении стола 25 в процессе гибки - прокатки на штоках -...

Номер патента: 1233840

Опубликовано: 30.05.1986

Авторы: Баклашкин, Богомолов, Лысов, Туманов

МПК: A01G 27/00

Метки: атмосферных, испарения, осадков

...сброса, выполненными в виде дозированных емкостей-дозаторов. Узлы водоподпитки и сброса снабжены электромагнитными клапанами 5 - 8 и установлены вместе с измерительной емкостью 2 на панели 9. Блок замера уровня включает электронно-коммутационную схему 10, генератор 11, блок 12 питания и регистрации, Водоподпитка устройства осуществляется от источника 13 водо- подачи. Уровень жидкости регистрируется электроконтактными датчиками уровня 14,15 и 16. Устройство для измерения испарения и атмосферных осадков работает следующим образом.При выпадении осадков повышается уровень воды в открытой емкости 1 и соответственно в соединенной с ней измерительной емкости 2. Через сливную трубку и электромагнитный клапан 7, управляемый...

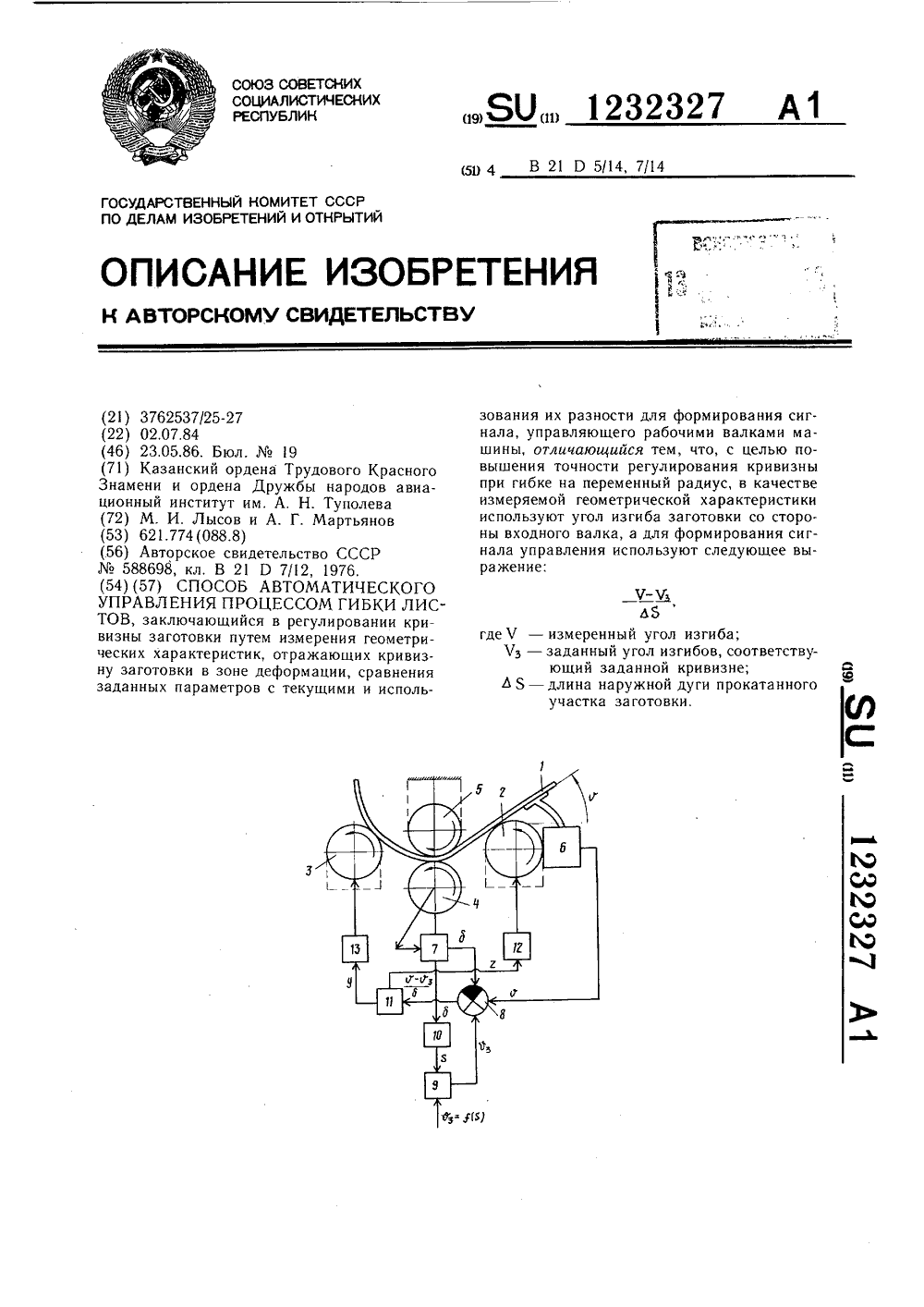

Номер патента: 1232327

Опубликовано: 23.05.1986

Авторы: Лысов, Мартьянов

МПК: B21D 5/14, B21D 7/14

Метки: гибки, листов, процессом

...- повышение точности регулирования кривизны при гибке на переменный радиус.На чертеже изображена система автоматического управления процессом гибки-прокатки на четырехвалковой машине.При гибке заготовки 1 между валками 2 - 5 датчик 6 измеряет угловые отклонения поверхности заготовки на входном валке 2 от горизонтальной плоскости первоначального положения заготовки перед гибкой и преобразует измеренные величины в сигнал У, а датчик 7 измеряет длину наружной дуги прокатанного между валками 4 и 5 участка изогнутой заготовки и преобразует ее в сигнал о .В сравнивающее устройство 8 поступают сигналы У, о и сигнал Уа из блока 9 памяти, соответствующий заданному углу загиба для конца данного прокатанного участка. Одновременно от датчика 7...

Номер патента: 1229232

Опубликовано: 07.05.1986

Авторы: Белов, Ганзбург, Лысов, Шуб, Яковлева

МПК: B05B 1/26, C21D 1/667

Метки: жидкостью, металла, охлаждения, распыленной, форсунка

...по авт.св. Р б 05843.Цель изобретения - обеспечение возможности управления дисперсностью жидкости,На чертеже изображена предлагаемая Форсунка. Форсунка для охлаждения металлараспыленной жидкостью содержит соп.ло 1 Лаваля со сверхзвуковой частью2, закрепленное в корпусе 3 с отверстиями 4 и 5 для подвода жидкости игаза соответственно, причем сверхзвуковая часть 2 сопла 1 Лаваля соединена наклонными к оси сопла 1каналами б с кольцевой проточкой 7,охватывающей сопло 1 и соединеннойс отверстиями 4 для подвода жидкости, Кроме того, форсунка снабженадиском 8, установленным в дозвуковой части 9 сопла 1 Лаваля перпендикулярно его оси с возможностьюпродольного перемещения при помощивинтовой пары 10,2Форсунка для охлаждения...

Номер патента: 1228885

Опубликовано: 07.05.1986

Авторы: Ганзбург, Дудников, Дульцева, Лысов, Саламатов, Фраймович

МПК: B01F 7/16

Метки: эмульгирующее

...жидкостей и может быть использовано в химической, микробиологической, фармацевтической и других отраслях промышленности,Цель изобретения - повышение интенсивности процесса перемешивания жидкости.На фиг.1 представлено эмульгирующее устройство; на фиг.2 - то же, вид сверху.Устройство состоит из приводного вала 1, установленных на нем соосно винтов 2 и 3 с встречно направленными лопастями, находящихся в верхней и нижней частях направляющего аппарата. Направляющий аппа рат состоит из двух жалюзийных систем 4 и 5, жалюзи в которых выполнены в виде усеченных конусов, обращенных друг к другу большими основаниями. 228885Диаметры винтов пропорциональны высотам соответствующих жалюзийных систем, т. е. Р/Р 2 = Н/Н, что обеспечивает...

Номер патента: 1226139

Опубликовано: 23.04.1986

Авторы: Евстюничев, Лысов, Розов, Рыжков, Уткин

МПК: G01N 3/32

Метки: варианты, изгибе, испытания, усталость

...ползуна определяеет амплитудный угол поворота активных захватов относительно. неподвижно закреплен ных пассивных захватов. Установка по второму варианту работает следующим образом. При возвратно- поступательном перемещении ползуна 6 усилие через тянущие блоки 14, самоуравновешивающие гибкие элементы 18, ролики 17 и гибкие элементы 10 передается на закрепленные на рабочих частях последних силопередающие элементы 9, перемещая их в противоположных друг другу направлениях. Благодаря перекрестному соединению само- уравновешивающих гибких элементов 18 в кинематической схеме, действующие на концах активного захвата 12 усилия оказываются равными по величине и противоположными по направлению, что приводит при равных расстояниях 1 от седловины...

Номер патента: 1222705

Опубликовано: 07.04.1986

Авторы: Иванов, Кавицкий, Леках, Лысов, Никитин, Розум, Столяров, Хорошко, Черкасов, Шамов

МПК: C22C 37/10

Метки: высокопрочный, чугун

...240 9 О. Верхний 60 60 240 980 ВНИИПИ Заказ 1671/25 Тираж 567 Подписное Произв.-полигр, пр-тие, г, Ужгород, ул. Проектная,Изобретение относится к металлургиив в частности к разработке составов высокопрочного чугуна.Целью изобретения является повы- шение ударной вязкости улучшениежидкотекучестив снижение отбела при сохранении уровня механических свойств. Изобретение иллюстрируется приме О рами конкретного выполнения. Составы известного и предложенного чугунов, а также их свойства приведены в табл. и 2.Повьппение жидкотекучести предла гаемого сплава по сравнению с известным достигается в основном за счет определенного более низкого содержания алюминия в сплаве. Дополнительный совместный ввод кальция и суммы церия, лантана и неодима...

Номер патента: 1222495

Опубликовано: 07.04.1986

Авторы: Бородянский, Лысов, Осипов

МПК: B23Q 7/08

Метки: базирования

...деталей и улярно, а из немаг1222495 Составитель В. МещаниновТехред И. Верес Корректор А. ФеренцТираж 826 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор В. ИвановаЗаказ 1652/ 5 Изобретение относится к станкостроению и может быть использовано при обработке или сборке деталей различных типоразмеров в условиях гибких производственных систем.Целью изобретения является расширение технологических возможностей применения устройства за счет базирования деталей различных типоразмеров по оси выбранной системы координат.На чертеже изображено устройство, общий вид.Устройство для базирования деталей состоит из корпуса с...
