Установка для испытания трубчатых образцов на прочность
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1534374
Автор: Лодус
Текст

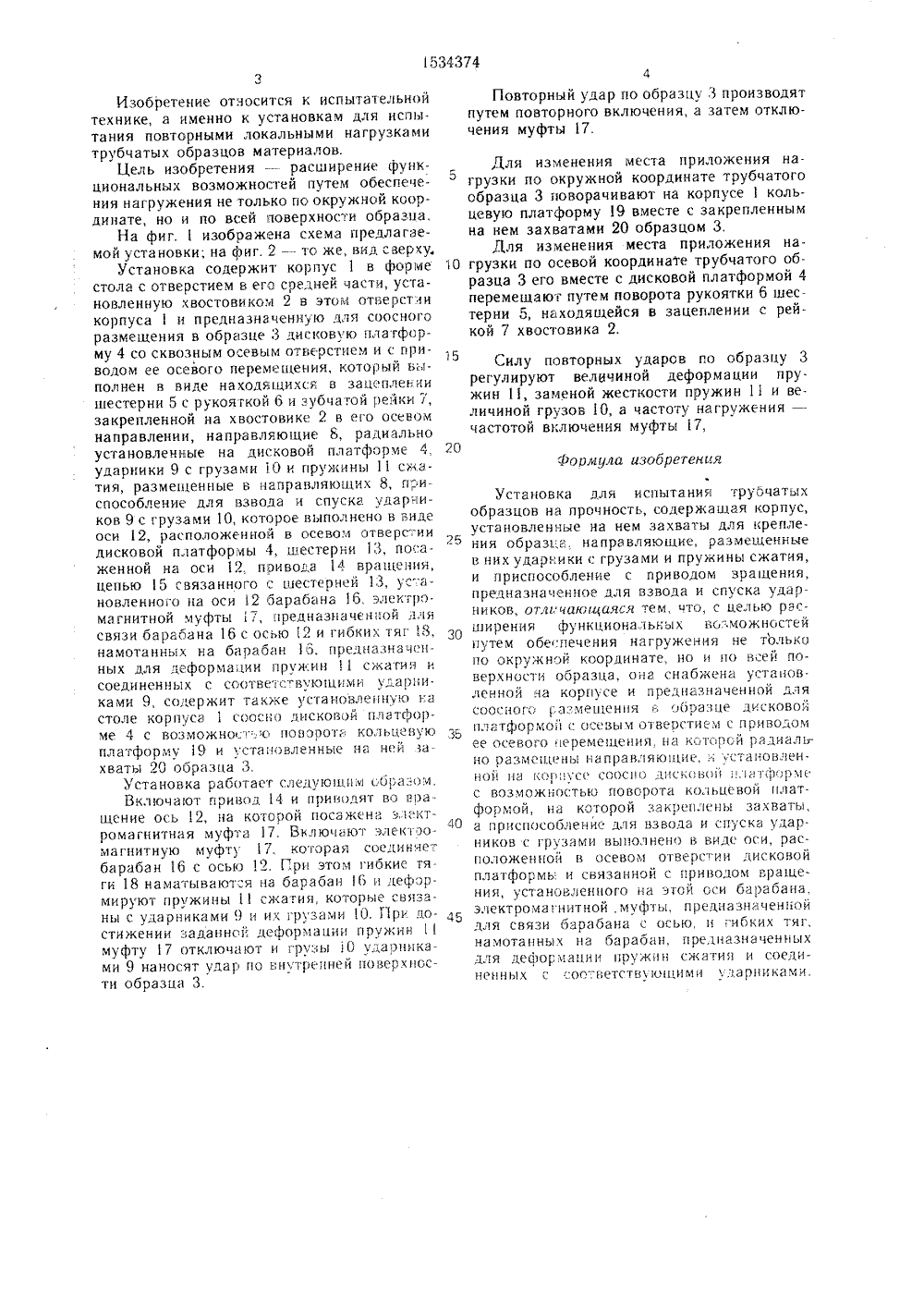

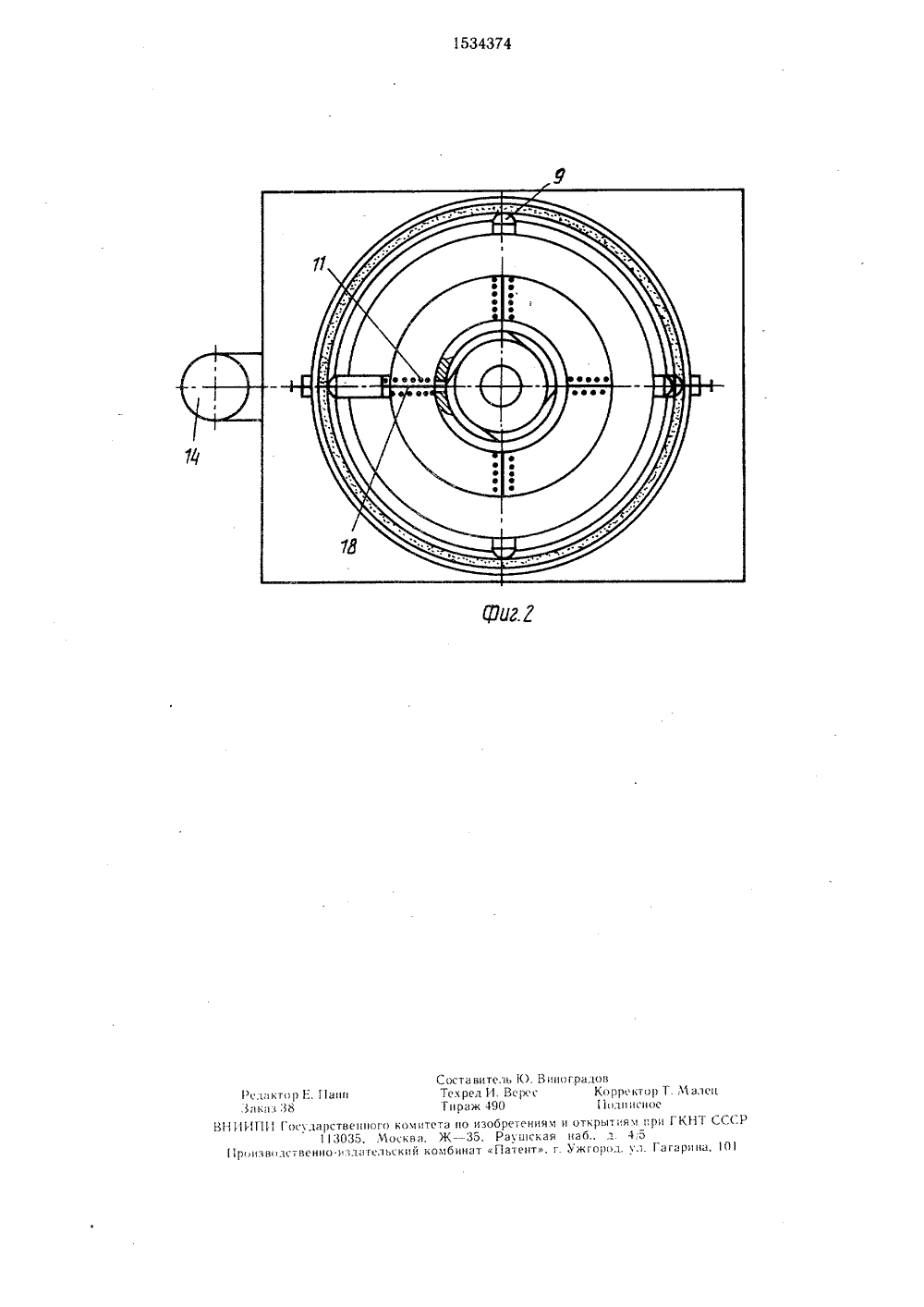

(19) 51) 5 601 БРЕТЕ ОПИСАН г СВИДЕТЕЛЬСТВУ РСХ К фЬь ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГННТ СССР(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯТРУБЧАТЫХ ОБРАЗЦОВ НА ПРОЧНОСТЬ(57) Изобретение относится к испытательной технике и позволяет испытывать повторными локальными нагрузками трубчатыеобразцы материалов. Цель изобретениярасширение функциональных возможностейпутем обеспечения нагружения не толькопо окружной координате, но и по всей поверхности образца. Повторное ударное нагружение образца 3 осуществляют путем повторного включения и отключения электромагнитной муфты 17, которая повторно соединяет барабан 16 с вращающейся осью 12. При этом на барабан 16 наматываются гибкие тяги 8 и деформируют пружины 11 сжатия, соединенные с грузами 1 О и их ударниками 9, расположенными в радиальных направляющих 8 дисковой платформы 4, расположенной соосно в трубчатом образце 3. При отключении муфты 17 пружины вызывают перемещение ударников 9 и удар их по образцу 3. Изменение места удара по окружной координате образца 3 и по его осевой координате осуществляют соответственно поворотом кольцевой платформы 19, на которой закреплен образец 3, и осевым перемещением дисковой платформы 4, на которой размещены ударники 9. 2 ил.Изобретение относится к испытательной технике, а именно к установкам для испытания повторными локальными нагрузками трубчатых образцов материалов.Цель изобретения -- расширение функциональных возможностей путем обеспечения нагружения не только по окружной координате, но и по всей поверхности образна.На фиг. 1 изображена схема предлагаемой установки; на фиг. 2 -- то же, вид сверху,Установка содержит корпус 1 в форме стола с отверстием в его средней части, установленную хвостовиком 2 в этом Отверстии корпуса 1 и предназначенну 5 о для соосного размещения в образце 3 дисковук) платформу 4 со сквозным осевым отверстием и с приводом ее осевого перемеГцения, который выполнен в виде находящихся В зацеплеьии шестерни 5 с рукоя гкой 6 и зубчатой рейки 7, закрепленной на хвостовике 2 в его Осевом направлении, направляющие 8, радиально установленные на дисковой платформе 4., ударники 9 с грузами 50 и пружины 11 сжатия, размещенные в направляющих 8, при способление для взвода и спуска удар-иков 9 с грузами 10, которое выполнено В Виде оси 12, расположенной в Осевом Отверстии дисковой платформы 4, шестерни 13, посаженной на оси 2, привода 14 вращения, ЦЕПЬЮ 15 СяяЗаННОГО С ШЕСтЕрНЕй 1,3, уст 55- новленного на оси 2 барабана 16. электромагнитной муфты 7, предназначенной для связи барабана 16 с осью 12 и гибких тяг 8, намотанных на бараоан 16, Гредназ 55 а 5 епных для деформации пружинсжатия и соединенных с соответс "ВуюГцими у,ар иками 9, содержит также установленную на столе корпуса 1 соосно дисковои платформе 4 с возможность:с поворота кольцевую платформу 9 и установленные на неи )а. хваты 20 образца 3.Установка работает следующим Образом, Вкл)очаОт привод 14 и приводят во Вра щение Ось 12, на котОООЙ Г)оса жена эВктромагнитная муфта 17, Включают э)ек) эо. магнитнук) муфту7., которая соединяег барабан 6 с осью 12. При этом гибкие тяги 18 наматываются на барабан 6 и дефдрмируют прчжины 11 сжати 5, .которые сВ 5)заны с ударниками 9 и их грузами 10. При достижении заданной деформации пружинмуфту 17 отключают и грузь )О ударниками 9 наносят удар по внутренней поверхности образца 3. 4Повторный удар по образцу 3 производятпутем повторного включения, а затем отключения муфты 1.Для изменения места приложения на.грузки по окружной координате трубчатого образца 3 поворачивают на корпусе 1 кольцевую платформу 19 вместе с закрепленным на нем захватами 20 образцом 3,Для изменения места приложения на- )О грузки по осевой координате трубчатого образца 3 его вместе с дисковой платформой 4 перемещают путем поворота рукоятки 6 шестерни 5, находящейся в зацеплении с рейкой 7 хвостовика 2.Силу повторных ударов по образцу 3регулируют величиной деформации пружин 11, заменой жесткости пружин 1 и величиной грузов 10, а частоту нагружения - частотой включения муфты 17,20Формула изобретенияУстановка для испытания трубчатыхобразцов на прочность, содержащая корпус, установленные на нем захваты для крепле ния образца, направляющие, размещенныев них ударники с грузами и пружины сжатия, и приспособление с приводом Вращения, предназначенное для взвода и спуска ударников, отлгчаюцияея тем, что, с целью расширения функциональных Возможностей путем обе:печения нагружения не только по окружной координате, но и по Всей поверхности образца, Она снабжена установленной на корпусе и предназначенной для соосного ра."-мецГения В Обра:)це дисковой платформой с Осевым отверстием с приводом .55ее осевого 1 ереме)ценил, на которсй радиально Г)азмещ.Иы на правляю 55 Гие, и установлен- НОЙ На КОС( )ООС 50 35 СКОБ)5 ,сфо 1),"Е с возможностью поворота кольцевой платформой, на которой закреплены захваты, 40 а приспособление для Взвода и спуска ударникОВ с грузами Выполнено В Виде Оси, расположенной в осевом отверстии дисковой платформь: и связанной с приводом ьраГцения, установленного на этой Оси барабана, электромагнитной муфты, предназначенной для связи барабана с осью, и гибких тяг, намотанных на барабан, предназначенных для деформации пру)ки) сжатия и соединенных с соО.ГетствО 5 ГГими ударниками.открынаб.,Ужгор итета, Жком оста витель 10. В инекрел И. Всресираж 4 с)0а по изобретениям- 35, Ра) шскаябинат Патент. г
СмотретьЗаявка
4414255, 25.04.1988
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГОРНОЙ ГЕОМЕХАНИКИ И МАРКШЕЙДЕРСКОГО ДЕЛА
ЛОДУС ЕВГЕНИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G01N 3/34
Метки: испытания, образцов, прочность, трубчатых
Опубликовано: 07.01.1990
