Кузнецов

Номер патента: 1393163

Опубликовано: 30.09.1990

Авторы: Власов, Кабуров, Кузнецов, Шнитман

МПК: G12B 13/00

Метки: гидрофизических, градуировки, преобразователей

...9и оптическое окно 11 в рабочую жидкость гидроканала 1 направляетсяэОсфокусированный инфракрасный луч. Спомощью модулятора 7 осуществляютмодуляцию интенсивности луча 12, например, по гармоническому закону, чтоприводит к соответствующему нагревужидкости в области каустики фокусирующей системы 8, а значит локальномуизменению температуры и электропроводности жидкости. Далее включают двигатель тележки2 и приводят ее в движение вдоль гид"роканала 1. Луч 12 также будет перемещаться относительно рабочей жидкости,раскрапшвая путь движения градуируемого преобразователя 4 по температуре и электропроводности. Таким образом на пути следования градуируемогопреобразователя 4 организуется пространственно-модулированное по гармоническому закону...

Номер патента: 1266452

Опубликовано: 30.09.1990

Авторы: Красных, Кузнецов, Перельштейн

МПК: H05H 5/00

Метки: диапазона, пучков, сильноточных, субнаносекундного, ультрарелятивистских, формирования, электронов

...прямолинейный,и приведены наиболее существенные части устройства для Форииро" 20вания пучка; на фиг. 2 - схема магнитного манипулятора с импульснымисточником питания.устройство содержит пару катушекпоследней ступени сжатия магнитной 25системы, фориирующей ведущее магнит ное лоле, виток 2 манипулятора,иагнитоэкранироваиный канал Э, мишень 4, датчик 5 положения электронного кольца, импульсный источник б . З 0питания магнитоэкраиированного канала, импульсный источник 7 питаниявитка манипулятора, импульсный формироФатель 8 стартовых сигналов,фидер 9 связи датчика положения с35импульсным формирователем 8 старто"вых сигналов, фидер 10 связи форьп- рователя стартовых сигналов с импульсным источником б питания магнитоэкранированного канала,...

Номер патента: 1480185

Опубликовано: 23.09.1990

Авторы: Беляков, Кузнецов, Леонтьев

МПК: B01D 11/04

Метки: центробежный, экстрактор

...криволинейный учас"ток 23 (изгиб), обеспечивающий приповороте трубок 15 регулировку радиуса К, перелива тяжелой фазы.(отКт, до Кт ,), Минимальный радиусперелива тяжелой фазы (Кт щ,) будетиметь место, когда. изгиб 23 трубок 15находится в вертикальной плоскостиотносительно оси ротора Э, а макси"мальный радиус перелива (Кт ) когда изгиб 23 находится р горизонтальной плоскости относительно оси рото"ра 3.Экстрактор работает,следукщим образом.Исходные растворы по,патрубкам 7и 8 поступают н смесительную камеру4, где перемешиваются, Образовавшаясяэмульсия подается транспортирующим 20устройством 12 н ротор,3. В камере11 разделения под действием центробежных сил происходит разделениеэмульсии на фазы. Легкая Фаза располагается ближе к центру и...

Номер патента: 1594653

Опубликовано: 23.09.1990

Авторы: Кузнецов, Ройтгарц

МПК: H02K 15/02

Метки: ротора, сердечника, электрической

...образом,Сначала штампуют пластины 1 с пазами 2 для рабочей обмотки, внутренним отверстием 3, шпоночным пазом 4 и технологическим знаком 5, Затем собирают паКет в приспособлении б со скошенным стержнем 7, смещают пластины на величину суммарного скоса пазов ротора и статора (на величину скоса пазов рабочей и пусковой обмоток, в данном случае на сумму эубцовых делений статора и ротора). При прямых пазах статора этот скос совпадает со скосом рабочей клетки, а при скошенных пазах статора отличается от скоса рабочей клеткиЗатем пакет стягивают и, например, со стороны внутреннего отверстия пакета диаметрально противоположно шпоночному пазу 4 прорезают технологический паз 8 (фиг.3). Благодаря скосу пакета сердечника паз 8 получается при...

Номер патента: 1594529

Опубликовано: 23.09.1990

Авторы: Демашов, Кузнецов, Никитин, Тиханович

МПК: G06F 7/58

Метки: заданным, процессов, случайных, спектром, формирования, цифровое

...нулевая комбинация,а в счетчик 8 - единичная комбинация. Тактовый сигнал У, поступает на входпрямого счета счетчика 7, а й- - на входобратного счета счетчика 8, Под действиемсигналов Уи У,осуществляется управление чтением - записью в соответствующих блоках оперативной памяти. Если указанные сигналы имеют низкий потенциал, то происходит запись информации, при наличии высокого потенциала осуществляется чтение информации. Под действием сигнала У, происходит запись информации в триггер 14. На вторых входах элементов И 11 и 12 в течение первых 255 тактов поддерживается высокий потенциал, и только на последнем такте на указанных входах появляется низкий потенциал в соответствии с логикой работы устройства. Пусть к некоторому...

Номер патента: 1594432

Опубликовано: 23.09.1990

Авторы: Кузнецов, Попов

МПК: G01R 13/02

Метки: импульсов, однократных, однополярных, регистрации

...- частота, атакже срабатывает Формирователь 1,Его синхроимпульс переключает Э-триггер 10 в состояние "1", Единичныйсигнал, появляющийся ка выходеЭ-триггера 10, разблокирует вход 172счетчика 11 к псследний начинаетзаполняться импульсами, В момент времени Свольтсекущткяя площадь напряжения Б (с) дос.тигает квактованноййхвеличины О, что фиксируется появлением первого импульса ка выходе преобразователя частоты, Он переключаеттриггер 9 в состояние "1", при кото 5 1594432ром на его инверсном выходе Формиру- .ется отрицательный перепад сигнала,блокирующий счетчик 11 по входу 71,В результате счет импульсов прекращается и в разрядах счетчика 14 фиксируется код, являющийся числовымэквивалентом интервала времени Дц,=Одновременно на...

Номер патента: 1594327

Опубликовано: 23.09.1990

Авторы: Кузнецов, Прошкова

МПК: F16G 13/24

Метки: звено, растяжения, цепи-пружины

...мала, а за верх- И В соответствии с известными геометрическими соотношениями и обозначениями г, 8, п, Л 1. и Ь получают; г= (- ) + (г - 1,) откуда Й= г=/г - ( - ) 35 Для крайних значений выбранного интервала 0,1(Ь/г(0,2, Ь= - 0,1 г и В=0,2 г.Подставим эти значения в формулу (1) ирешив полученные у авне ия 0,1 г=г- г -- .; 0,2 г=г - г -- , получают для2 за ЯВ 40пепвого 5=0,872 г, а для второго 5=== 1,2 Г,Далее в формулу 1 В - -=-/у-/- - (г - ./г - Б/4/ - Я /1/, Дц 16 /1 ЯЪ вместо 8 подставляют найденные выражения этой величины через г и после решения 1) -- = 0,03 г,Ж.1) г=33 - . - ,Ы.11) - - , учитыЮ 50 получают соотношения: 2) - , - = 0,086 г, откуда Я 2) г=11,6 - или г- (33 -вая, что величина хорды 5 для выбранного5 Г интервала равна...

Номер патента: 1594259

Опубликовано: 23.09.1990

Авторы: Жаринов, Калашников, Колесников, Кузнецов

МПК: B23P 19/06, E21B 17/08

Метки: колонну, муфтовых, обсадных, сборки, труб

...поверхности трубы и муфты со стороны заводского ее конца не начнут смещаться относител ьно друг друга. Нормальным считается соединение, у которого величина смещения не превышает ширину полосы метки. 2 ил. При сборке промысловой резьбовой пары 6 (фиг. 2) нижнюю трубу 2 закрепляют. В муфту 3 со стороны свободного конца вставляют резьбовой конец верхней трубы 7 и, приложив возрастающий момент, ведут свинчивание до тех пор, пока не происходит смещение части метки 5, находящейся на муфте, относительно части метки 4, находящейся на трубе. При этом величина смещения а не должна превышать ширины полосы а продольной метки.Пример. На заводе свинчивают обсадную муфтовую трубу диаметром 244,5 мм и толщиной стенки 11,99 мм марки Сс резьбовым...

Номер патента: 1594224

Опубликовано: 23.09.1990

Авторы: Кузнецов, Михайлов, Преображенский

МПК: D01G 1/08

Метки: волокон, жгута, нитей, химических, штапелирования

...образом.Жгут 3 пйтающей парой 1 подается в зону растяжения и вытягивается в ней между парами 1 и 2 цилиндров вследствие превышения окружной скоростью пары 2 цилиндров окружной скорости пары 1. В этой зоне на жгут узлом 4 подаются предварительно нагретые средством 6 металлические магнит нце частицы в виде порошка. узел 4 подачи совершает колебательное движение и равномерно распределяет частицы по поверхности жгута. Вращающиеся валики 7, пронизывая колками жгут,20 раздвигают ими его волокна или нити 1и тем самым облегчают проникновение ,нагретых частиц внутрь жгута. Вращающийся ворсовый валик 5 вдавливает оставшиеся на поверхности жгута частицы внутрь него. Нагретые металлические частицы контактируют с участками нитей и локальйо...

Номер патента: 1594004

Опубликовано: 23.09.1990

Авторы: Бондаренко, Кузнецов

МПК: B60L 3/12

Метки: движения, направления, скорости, средства, транспортного

...либо по сигналу от путевых датчиков следующим образом. Для изменения разрешенного направления кнопкой, расположенной на пульте, запускается формирователь 5 сигнала установки направления, сигнал с выхода которого поступает на вход формирователя 4 и запускает его до того момента, пока хотя бы однократно не будет вставлена рукоятка реверса, Установкой рукоятки реверса осуществляется подача питания на двигатели, т.е, начало движения,При установке рукоятки реверса запускается формирователь 6 сигнала положения реверсивной рукоятки, сигнал с выхода которого, поступая на формирователь 9 сигнала смены направления, устанавливает его на выдачу сигнала, переключающего формирователь 4 и запрещающего дальнейшее изменение направления от...

Номер патента: 1593862

Опубликовано: 23.09.1990

Авторы: Билык, Карпенко, Кассов, Кузнецов, Турчанин

МПК: B23K 35/36

Метки: брызг, защиты, металла, налипания, поверхности, покрытия, расплавленного, состав

...шва при сохранении высокой эффективности зашиты поверхности металла от брызг. Покрытия готовили следующим образом.Входящие в состав покрытия компоненты, просеивали через сито 918 отв./см сетки 9 02. Кварцевый песок и графит перемешивали в смесителе в течение 1,5-2,0 ч до получения смеси, имеющей одинаковый компонентный и зерновой состав в каждой весовой единице. Глинистую суспензию готовили в мешалке, загружая глину, воду, при перемешивании вводили оксалат натрия в виде 10%-ного раствора. В полученную композицию при непрерыв ном перемешивании добавляли подготовленную смесь сухих порошков наполнителя (кварцевый песок + графит) до получения однородной массы. Покрытие наносили на защищаемые участки кистью слоем толщиной 1-1,5 мм....

Номер патента: 1593840

Опубликовано: 23.09.1990

Авторы: Воробьев, Кузнецов

МПК: B23K 11/28, B23K 31/02

Метки: инструмент, микросварки

...10взаимодействует, со скосом 6, а поверхность Ж - с поверхностью вкладыша 21, те, произойдет расклиниваниеГ-образной части 4 и вкладыша 21, врезультате чего хомут, сместившись относительно электродвигателя 3 впра -во, прижмет электрод 9 перемычкамихомута 7 к электрододержателю 3. Приэтом поверхность Е головки болта 1 Оокажется в зоне нижней перемычки хомута 7, что обеспечит оптимальное контактное пятно между нижней перемычкойхомута 7 и электродом 9.Перемещением ползуна 15 относительно лимба 19 задается необходимое усилие прижатия электрода 9 к сваривае -мому изделию,При нажатии электродом 9 на свариваемое изделие электрододержатель 3повернется на некоторый угол по отношению корпуса 1. При этом изогнетсястержень 13. а размещенный на...

Номер патента: 1593786

Опубликовано: 23.09.1990

Авторы: Ахрамович, Кузнецов, Лоев, Судьин

МПК: B23B 31/10

Метки: патрон, самоцентрирующий

...кулачки 2 с плунжерами 3 выполнены сменными.Профиль граней 8 пирамиды выполнен в соответствии с профилем закрепляемых заготовок 9 (на фиг. 2 профиль граней 8 выполнен в виде части образующей цилиндров для закрепления круглых заготовок) . С одной стороны плунжеров 3 (фиг. 1) установлен подшипник 10.Самоцентрирующийдующим образом.Зная диаметр (размер) заготовки 9, настраивают патрон на размер зажима путем вращения эксцентриков 7 и вывода фиксаторов 6 из фиксирующего паза плунжеров 3. Вращением зажимных кулачков 2 с плунжерами 3 вокруг своей оси устанавливают нужные грани 8 на позиции зажима. Вращением эксцентрика 7 вводят фиксатор6 в фиксирующий паз плунжеров 3. Шток 4 находится в крайнем правом положении (положение Разжать) .При...

Номер патента: 1593675

Опубликовано: 23.09.1990

Авторы: Авдеев, Зайцев, Кузнецов, Суховерхов

МПК: B07B 7/08

Метки: классификатор, пневматический

...патрубки 6 и 7, Патрубки 8 и 9 используются для вывода соответст 55 венно крупной и мелкой Фракций.Классификатор работает следующим образом,расположены патрубки 6 и 7 подводаисходного материала и воздуха и патрубки 8 и 9, вывода крупного и мелкогопродукта, Исходный материал подаетсяв КП 5, куда поступает и воздух изпатрубка. Материал закручивается СЭ3, 4. Крупные частицы по внутреннейстенке ВК 1 сползают вниз и удаляются через патрубок 8. Мелкие частицыпосле закрутки СЭ 3, 4 двигаются вместе с воздухом вверх и удаляются черезпатрубки 9. За счет увеличения центробежных сил уменьшае тся уно с крупных частиц с мелочью, 3 ил. Исходный материал подается черезпатрубок 6 в полость 5, где взвинчи;вается воздушным потоком, поступающимчерез...

Номер патента: 1448481

Опубликовано: 23.09.1990

Авторы: Андрианов, Калитин, Костин, Кузнецов

МПК: B21D 19/04

Метки: отбортовки

...8 (см,фиг.2). Иеханиэм отбортовки (см. Фиг, 3)содерямт диск 12 с корпусом 13, упор2 1. кожух 18, толкатель 14, кулачок16 с храповиком 17 н совершает пово"рот вокруг оси вала 7, он отбортовочным роликом 23 вступит в конта т сзаготовкой, осуществляя ее деформацию, При этом толкатель 14 остаетсянеподвижным относительно своей оси,собачка 19, ие препятствуя поворотухраповика 17, выйдет с ним иэ зацепления под действием прорези в кожухе 18, а собачка 20 удерживаетсяот зацепления с храповиком 17 посредством кожуха 18,При дальнейшем перемещении механизмов отбортовки отбортовочный ролик 23 выйдет из контакта с кромкойзаготовки и его ось займет положение Х (фиг. 3), Упор 9 (см. Фиг.2),замкнув контакты конечного выключателя посредством...

Номер патента: 1455415

Опубликовано: 15.09.1990

Авторы: Кузнецов, Скачков, Солдатенков

МПК: B01D 11/04

Метки: центробежный, экстрактор

...29 выводят из зацепления с фиксатором 32 и эа рукоятку 30 поворачива,ют н опускают вниз до упора в дно паза 3. При этом клапан 18 герметиэирует кольцевое отверстие 17 одновременно в двух параллельных плоскостях. Исходные растворы по входным патрубкам 5 подаются в смеси- тельную камеру 2, где перемешиваются мешалкой 12 и подаются транспор" тирующим, устройством 13 в ротор 11. По мере заполнения ротора 11 эмульсией радиус ее,свободной поверхности между дисками 15 и 16 уменьшается до торца сифонной трубки 22, после чего сифон срабатывает, а эмульсия из ротора по трубке 22 вытекает в стакан 3, после заполнения она частично сливается обратно в смесительную камеру 2, а частично попадает в камеру сбора тяжелой фазы 3. Одно , временно радиус...

Номер патента: 1433019

Опубликовано: 15.09.1990

Авторы: Арсенян, Аспетов, Виноградова, Ершов, Крыкбаев, Кузнецов, Мелков, Монастырская, Новохатский, Овчинников, Ростапшов, Свердлов, Царев, Чернов, Честухин

МПК: A61K 38/21

Метки: днк, иммунного, интерферона, кодирующая, плазмидная, рекомбинантная, синтез, т"рр, человеческого

...буфере.Х 1 мкг полученного фрагмента до 50бавляют 0,1 мкг синтетических олигодезоксирибонуклеотидов, полученныхпутем химического синтеза, 2 мкг выделенного электроэлюцией большого, ЕсоВ 1-Рв 1 фрагмента рВВ 322 с триптофановым промотором и лигируют вприсутствии .10 ед ДНЕ"лигазы Фага Т 4в растворе, содержащем 0,5 мМ АТР и,буФер, состав которого был приведен вьппе .Лнгазной смесью трансформируют компетентные клетки Е,со 11 К 12, которые высевают на чашки, содержащие ЬВ-агар с тетрациклипом. Из полученных клонов выделяют плаэмиды и структура встроенных генов подтверждается рестриктным анализом н спквенсом.Полученную генно-инженерную конструкцию анализируют по эффективности синтеза иммунного интерферона после трансФормации...

Номер патента: 1590197

Опубликовано: 07.09.1990

Автор: Кузнецов

МПК: B23B 1/00

Метки: деформированием, опереживающим, пластическим, резанием

...с опережающим пластическим деформированием включает предварительное нагружение детали усилием деформирования, прикладываемым к детали непосредственно в зоне резания в направлении, параллельном поверхности резания, и последующее срезание поверхностного слоя режущей кромкой инструмента. Усилие деформирования прикладывают на участке первичной деформации зоны резания параллельно режущей кромке инструмента. С целью повышения качества обработки нежестких поверхностей, обрабатываемых с перекрытием всей ширины последних режущей кромкой инструмента, обработку производят с приложением усилия деформпрования с двух сторон навстречу друг другу. 1 з. и. ф-лы, 3 ил. зующего двойной сдвиг в перпендикулярных направлениях в зоне резания, напряженность...

Номер патента: 1590130

Опубликовано: 07.09.1990

Авторы: Ахметханов, Гудушаури, Дубинин, Кузнецов

МПК: A23F 3/00, B01J 2/18

Метки: виброгранулятор

...3 и разгрузочный 4 узлы слуЖат для загрузки предварительносформованного или порошкообраэногочайного сырья и разгрузки готовогопродукта в виде гранул,Газоподводящий патрубок 5 ус:тановлен в донной части камеры 1 грануляции 7 и служит для подвода теплоносителя, создания закрученного газоного потока в полости камеры, движущегося прямотоком или противотокомотносительно движения обрабатываемогоматериала,Механический вибратор 7 содержитдва дебаланса 8, соединен с камеройгрануляции и служит для созданияразличных режимов пространственныхколебаний камеры грануляции, т.е. релизации различных режимов движения55обрабатываемого сырья относительнопотока теплоносителя. Привод 9 соединяется с вибратором посредствомупругой муфты 11. Виброгранулятор...

Номер патента: 1589389

Опубликовано: 30.08.1990

Авторы: Кузнецов, Минакова, Тимонов

МПК: H03B 5/08, H03L 7/24

Метки: генератор, синхронизируемый

...электрическая схема синхронизируемого генератора.Предлагаемый генератор содержит сумматор 1, нелинейный элемент 2, 15 усилитель 3, резонансный контур 4 и линию 5 задержки (ЛЗ).Устройство работает следующим образом,Нелинейный элемент 2, усилитель 3 20 и резонансный контур 4, охваченные обратной связью через сумматор 1, при выполнении баланса амплитуд и баланса фаз обращуют обычный автогенератор. Поэтому если размыкается задер жанная обратная связь на ЛЗ 5 генератор обеспечивает устойчивую генерацию на частоте, определяемой резонансным контуром 4, Наличие задержанной обратной связи не изменяет устойчивости работы всего устройства, а только переводит его в режим, когда возможна генерация не единственной, а целого ряда частот КК,...

Номер патента: 1589318

Опубликовано: 30.08.1990

Автор: Кузнецов

МПК: G11B 20/10, G11B 5/09

Метки: записи, магнитной, цифровой

...запись информации в регистр 14 подпрограмм (фиг. 4 к). В то время, когда сигнал (фиг, 2 ж) имеет уровень 1, выходы регистра 14 подпрограмм переходят в третье состояние (фиг, 4 л). По спаду сигнала (фиг. 2 г) осуществляется запись информации в регистр 15 подпрограмм(фиг. 4 м). С третьего выхода синхроблока 2 на вход элемента И 16 поступают синхроимпульсы с периодом Ть Программа, записанная в блоке 18 памяти микропрограмм, приведена в табл. 2.По первому фронту и первому спаду сигнала (фиг, 2 г) в регистры 14 и 15 подпрограмм записывается код 000. Таким образом, по первому фронту сигнала (фиг. 2 ж) выбирается ячейка адреса 2008 с содержимым 116 блока 18 памяти микропрограммы. Появление на выходе блока 18 памяти микропрограмм...

Номер патента: 1589313

Опубликовано: 30.08.1990

Авторы: Баламутов, Богатырева, Кузнецов, Мальгина, Санжаровский

МПК: G10D 9/02

Метки: инструмента, музыкального, мундштук, трубы

...2,535 = 3,265.(3 2 к 3,265 6,5 (мм) еПри Х = -0,95 У(2,36 + 0,03)хк(-0,95) еЬ(-0,95 + 0,8) + 5,8 =5,8 - 0,31 = 5,49.й = 2 х 5,49 10,98 (мм),При Х " 1,05 7(2,36 + О,ОЗХх 1,05 ) сЬ(1,05 - 0,8) + 5,8 = 1,15 ++ 5,8 = 8635.к 1 = 2 к 8,635 17,27 (мм)Аналогичным образом, изменяя значения коэффициентов А, В, ф, Т , можно рассчитать размеры и других мундштуков (см. таблицу) .Из таблицы видны следующие закономерности: внутренний диаметр чашеобразного элемента мундштука изменяется в зависимости от номера н вида мундштука от 17,5 мм у мундштука 2 тг до 15,99 мм у мундштука 5 тс.Глубина чашки у всех мунцштуков 14 мм.Длина устья у мелких мундштуков8 мм, у средне-мелких 7 ми, у среднеглубоких 5 мм,Ободок мундштуков имеет ширину1/2 (с 1 - й 1), т.е, от...

Номер патента: 1589246

Опубликовано: 30.08.1990

Авторы: Дараган, Денисков, Кузнецов, Шабаловский

МПК: G01V 1/16

Метки: больших, перемещений, поворотов, сейсмометр

...направлении.Жесткость П-образной пружиныпреодолевает силу трения скольжения между внутренними обоймами шарикоподшипников и полуосями вибрографа, При отклонении маятника в осевом направлении возникаетвозвращающая сила эа счет жесткостиП-образной пружины, которая возвращает маятник в первоначальное положение. Такая подвеска позволяет избавиться от влияния осевых усилий иснизить общий коэффициент трения ка-.чения,В цепь питания соединенных последовательно светодиодов 17 подаетсястабилизированный постоянный ток. Поток инфракрасного излучения светодиодов освещает рабочую поверхность дифференциальных пар кремниевых фотодиодов, работающих в режиме вентильного фотоэлемента и не требующих внешнего источника питания, Если штоки 18одинаково...

Номер патента: 1589239

Опубликовано: 30.08.1990

Авторы: Кузнецов, Месхетели-Чогошвили

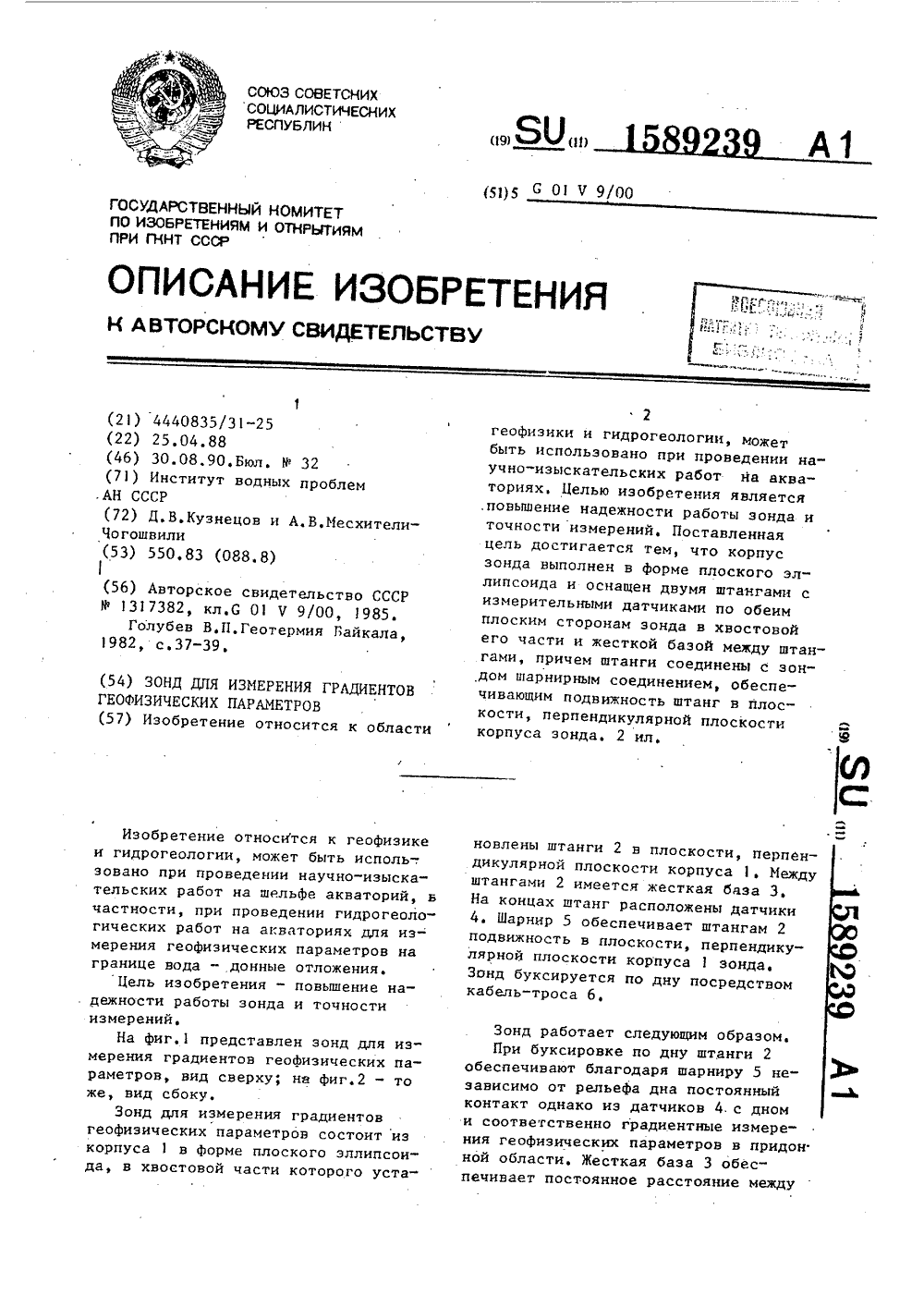

МПК: G01V 9/00

Метки: геофизических, градиентов, зонд, параметров

...состоит из корпуса 1 в Форме плоского эллипсоида, в хвостовой части которого устагеофизики и гидрогеологии, можетбыть использовано при проведении научно-изыскательских работ на акваториях. Целью изобретения является.повышение надежности работы зонда иточности измерений, Поставленнаяцель достигается тем, что корпусзонда выполнен в форме плоского эллипсоида и оснащен двумя штангами сизмерительными датчиками по обеимплоским сторонам зонда в хвостовойего части и жесткой базой между штангами, причем штанги соединены с зондом шарнирным соединением, обеспечивающим подвижность штанг в плоскости, перпендикулярной плоскостикорпуса зонда. 2 ил. новлены штанги 2 в плоскости, перпендикулярной плоскости корпуса 1, Междуштангами 2 имеется...

Номер патента: 1589179

Опубликовано: 30.08.1990

Авторы: Гринчик, Клепанда, Кузнецов

МПК: G01N 25/56

Метки: влажности, дисперсных, материалах, распределения

...тяжести контейнера с материалом О и измеряя 45ирасстояние от него до точек приложения сил веса Р, - Р 4, т,е. измеряяи иа - а , получают систему из четырех уравнений с четырьмя неизвестными (Р 1 - Р 4.),. которую эяписывяют сле О дующим образом: а,Р+ агР + а 2 Р + а 4 Р 4 = О; аР + а Р+ ЯдР+ а 4 Р+ -- О; Ю фПЯ 1 Р 1 агР . ЯДР 3 Я 4 РФ Р 1 + Р + Р + Р = Р 1,Основной определитель будет равен: Неизвестные Р 1, Рг, Рз и Р 4 вычисляют по правилу Крамера: Определив величины Р 1 - Р, находят распределение влажности в контейнере с дисперсным материалом. Правые части трех первых уравнений системы могут не быть равными О, если учитывать веса медных заглушек и участков контейнера, не заполненных грунтом.5 5Чем больше сечений, в которых...

Номер патента: 1589176

Опубликовано: 30.08.1990

Авторы: Гринчик, Клепанда, Кузнецов, Черепенников

МПК: G01N 25/56

Метки: влажности, дисперсных, материалах, распределения

...7, и устанавливают на опору -ребро призмы 3 в равновесном положении. Равнодействующая массовых силсистемы контейнер - образец проходитчерез ребро призмы, при этом деформация предварительно оттарированногоупругого элемента 4 практически равна нулю. После этого взвешивают навесоизмерительном устройстве 6 контейнер 1 с образцом 2 и с помощьюприспособления 7 создают условия длявлагопереноса вдоль образца, нагреваяторец контейнера до заданной температуры. Вследствие этого в образце происходит перераспределение влаги - ееперемещение от более нагретой частик менее нагретой. Часть влаги в парообразной форме через мелкоячеистуюсетку 8 рассеивается к окружающейсреде. Это приводит к появлению нанагреваемом участке более сухой,...

Номер патента: 1588971

Опубликовано: 30.08.1990

Авторы: Гогия, Костюнин, Кузнецов, Пономаренко, Санин, Фирстов

МПК: F16K 17/04

Метки: гидростоек, предохранительное, шахтных

...путем. В верхней части корпуса 1 установлена нажимная втулка 10, выполненная с кольцевым выступом 11 и воздействующая на свободную торцовую стен ку ка меры 3.Зарядный клапан 4 установлен в отверстии2 нажимной втулки 10, которая закреплена накидной гайкой 13, сопрягаемой с резьбой, выполненной на наружной поверхности корпуса 1 со стороны камеры 3. В накидной гайке 13 имеется отверстие 14, в котором размещена верхняя часть нажимной втулки 10, Накидная гайка 13 и нажимная втулка 10 образуют регулировочный узел для настройки давления срабатывания предохранительного устройства.Устройство работает следующим образом.При малых расходах рабочая жидкость подается по подводящему каналу 9 седла 8, в результате чего при действии...

Номер патента: 1588846

Опубликовано: 30.08.1990

Авторы: Березин, Бойчук, Кишко, Кузнецов, Наумов, Ольховиков

МПК: E02F 9/20

Метки: механизма, одноковшового, поворота, экскаватора, электроприводом

...двумя значениями задания регулятору 3 тока в соответствии со значениями напряжений ограничения элементов 6 и 5 ограничения регулятора 4 напряжения. В этом случае после подачи команды на пуск двигатель разгоняется до скорости, определяемой точкой а на характеристике 7. По истечении времени 1 О ток якоря двигателя повышается до значения 1, (точка б на характеристике 1) и дальнейший разгон происходит в соответствии с характеристикой 1 до точки в установившегося. режима работы со статическим током. Моменту времени 1 (фиг. 2) соответствует подача команды на торможение привода путем резкой перестановки командоконтроллера в нулевое положение. При этом сигнал задания Ии скачком уменьшается до нуля (фиг. 2 а). На выходе дифференцирующего элемента...

Номер патента: 1588795

Опубликовано: 30.08.1990

Авторы: Беренов, Герасимов, Зарубин, Кузнецов, Плотников, Ренш, Рямов, Симонов, Шадров, Ясногородский

МПК: C22C 37/06

Метки: чугун

...из тигля чугунраскисляли алюминием из расчета1 кг/т.Кальций вводили присадкой силикокальция на дно ковша, 1 ОТемпература чугуна при заливкеформ составляла 1380-1400 С,От каждой плавки в сухие песчаныеформы отливали клиновиднь.е пробы,из которых вырезались образцы для испытания на износостойкость. Закаленные на воздухе от 1050 С с последуоющим низким отпуском при 200 С и шлифованные образцы размером Ох 20"5 ммиспытывали на износостойкость по 20схеме Бринеля-Хаворта, т.е. при истирании абразивом, проходящим междувращающимся диском с резиновым ободом и испытываемым образцом, прижатым к нему под нагрузкой 10,0 кг. 25Скорость скольжения абразива пообразцу 2 м/с. В качестве абразива применялся кварцевый и корундовыйпесок с твердостью 10000...

Номер патента: 1588673

Опубликовано: 30.08.1990

Авторы: Кузнецов, Хохряков

МПК: B60H 1/18

Метки: кабины, отопления, средства, транспортного

...27 с топливным баком (не показан) транспортного средства и трубопроводом 28 с распылителем 29 вблизи свечи 6 накаливания. Теплообменник 21 установлен на глушителе 30 выхлопной трубы 22 и содержит две полости 31 и 32, соединенные последовательно перемычкой 33. Полость 32 соединена с входным патрубком 20, а полость 31 соединена с выходным патрубком 34.Двухходовой кран 19 имеет втулку 35 и корпус 36. Во втулке выполнен угловой канал 37, а в корпусе выполнены отверстия, в которые закреплены патрубки 26, 25 и 34.Устройство работает следующим образом,При номинальной загрузке ДВС 23, когда с выхлспными газами удаляется большое количество теплоты, теплообменник 21, установленный на выхлопной трубе, подключается двухходовыми кранами 18 и 19 к...
