Кузнецов

Номер патента: 1625515

Опубликовано: 07.02.1991

Авторы: Богданов, Кряжев, Кузнецов, Рачков, Трофимук, Шпаков

МПК: B01F 5/00

Метки: волокнистой, массой, смеситель, смешивания, статический, химикатов

...диаметра корпуса смесителя, Пластины, из которых изготовлены смесительные элементы, должны иметь толщину, равную 0,1-0,01 диаметра корпуса смесителя. Отверстия могут быть выполнены конусными, цилиндрическими, переходящими в конусные и с двусторонней конусностью.Статический смеситель работает следующим образом,10 15 20 25 Поток волокнистой массы и химикат поступают на вход смесителя, например, встроенного на фланцах в массопроводе, и далее проходит по рабочим каналам, образуемым смесительными элементами 2 и стенками корпуса смесителя 1, подвергаясь закручиванию на искривленной поверхности смесительных элементов и многократному дроблению на их торцовых кромках и отверстиях перфорации. Потоки волокнистой массы проходят через перфорационные...

Номер патента: 1624694

Опубликовано: 30.01.1991

Авторы: Истомин, Кузнецов

МПК: H03M 1/66

Метки: сложной, формирователь, функции

...1; К - значение записанного в таймер 3 кода; и - разрядность счетчика 5, соответствующая количеству задействованных адресных разрядов ОЗУ 8. В регистр 4 заносится значение кода начальной фазы формируемого сигнала. На этом процесс программирования заканчивается,Режим "Формирование сложной функции", Начало данного режима работы начинается с момента установки на входной шине "Управление" уровня "1". Импульсы с выхода программируемого таймера 3 последовательно изменяют код на выходе счетчика 5, начиная с нулевого значения, Код с выхода счетчика 5 суммируется в сумматоре 7 с кодом начальной фазы и изменяет последовательно адрес ОЗУ 8, который переведен в режим считывания, В результате на выходе ОЗУ 8 изменяется код, в соответствии с...

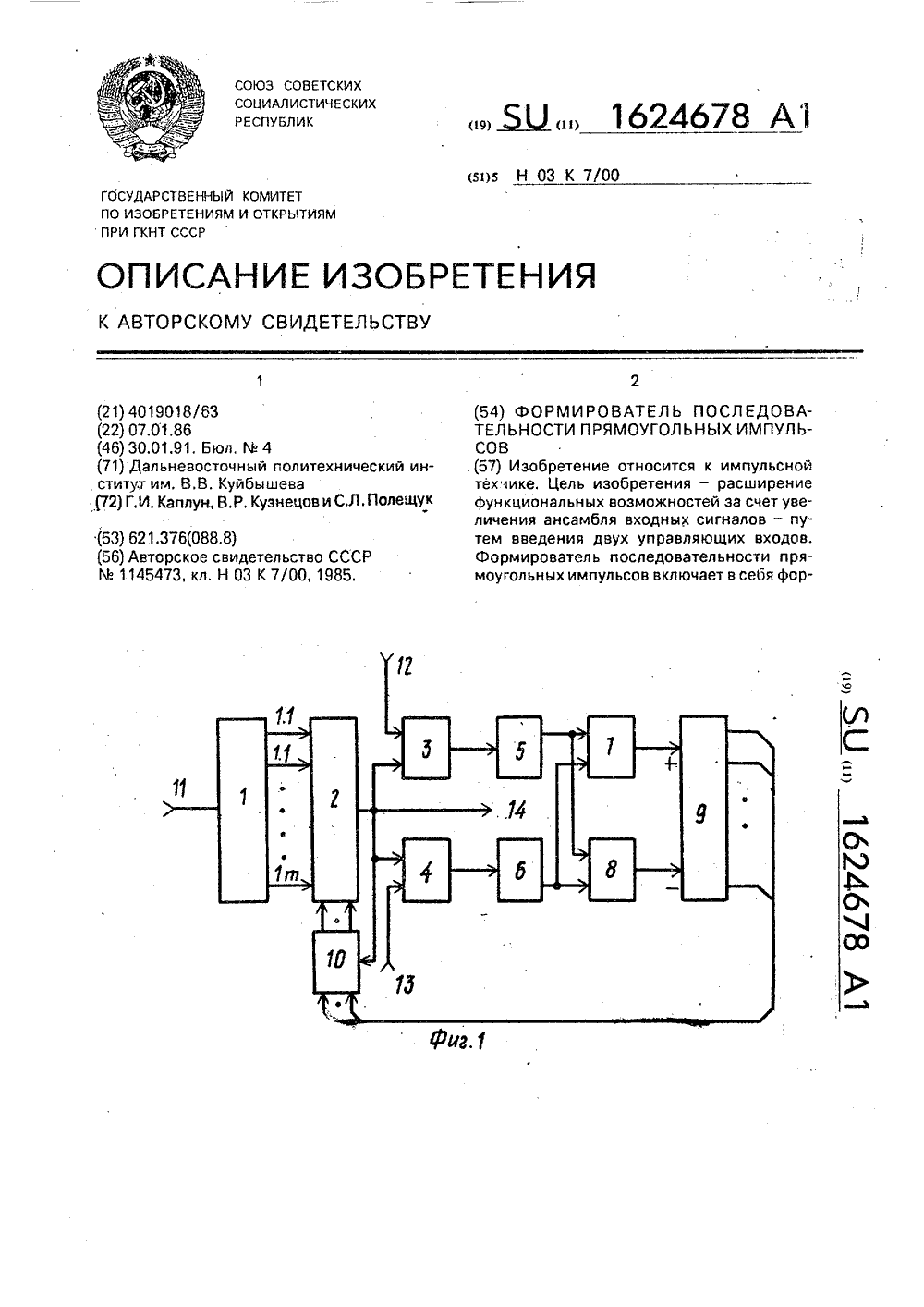

Номер патента: 1624678

Опубликовано: 30.01.1991

Авторы: Каплун, Кузнецов, Полещук

МПК: H03K 7/00

Метки: импульсов, последовательности, прямоугольных, формирователь

...первого триггера 3 через формирователь 5 импульсов соединен с информационным входом первой схемы 7 запрета, выход которой соединен с суммирующим входом реверсивного счетчика 9. Выход второго триггера 4 через формирователь 6 импульсов соединен с информационным входом второй схемы 8 запрета, выход которой соединен с вычитающим входом реверсивного счетчика 9, Запрещающий вход первой схемы 7 запрета соединен с выходом второго формирователя 6, а запрещающий вход вто- рой схемы 8 запрета соединен с выходом первого формирователя 5.Устройство работает следующим образом.На вход 11 формирователя 1 многофаэного сигнала поступают импульсы с частотой Евх, на выходе формирователя 1многофазного сигнала создается совокуп-. 35 регистра 10 и записывается...

Номер патента: 1624624

Опубликовано: 30.01.1991

Автор: Кузнецов

МПК: H02M 3/07

Метки: постоянного

...3 и один вывод накопительного конденсатора 4, к другому выводу которого подключены диоды 5 и 6, при этом источник 7 постоянного первичного напряжения подключен к транзистору 1 и диоду 6, а вторичное напряжение Аильтруется конденсатором 8, выводы которого соединены с диодом 5, коллектором транзистора 2 и с клеммами вторичного напряжения (+) и (-), к которым присоединяется нагрузка 9. Преобразователь постоянного напря жения работает .следующим образом.При поступлении положительного импульса на базы транзисторов 1 и 2 открывается транзистор 1 и происходит заряд накопительного конденсатора 4 40 по цепи: плюс источника 7 (батареи), транзистор 1, конденсатор 4, диод 6, минус источника 7, Транзистор 2 типа р - и - р при этом закрыт, При...

Номер патента: 1624548

Опубликовано: 30.01.1991

Авторы: Василивицкий, Васильев, Кузнецов, Петров

МПК: H01G 13/00

Метки: конденсаторов, линия

...которые поштучно загружаются в носители 5, поступающие затем по ветви 18 верхнего лотка через печь 3 предварительного подогрева на верхнюю перекладочную площадку 21 механизма 6 сборки. Из вибробункера 16 по ленточному транспортеру 17 в ориентированном положении корпуса 7 конденсаторов поштучно загружаются в носители 8,. поступают на ветвь 22 нижнего лотка и по мере накопления передвигаются толкателем 31 вдоль ветви 22, проходящей через печи 10 и 12 полимеризации, к дозатору 9, где в каждый корпус 7 заливается первая порция смолы, С позиции заливки носитель 8 с корпусами 7 поступает на нижнюю перекладочную площадку 25 механизма 6 сборки, где она перемещается с ветви 22 на ветвь 23 нижнего лотка и устанавливается под окном 21...

Номер патента: 1624536

Опубликовано: 30.01.1991

Авторы: Калинин, Кузнецов

МПК: G12B 1/00

Метки: перемещения

...причем эффект памяти формы материала пластины обеспечивает принятие ею в конце действия указанного эффекта профиля, являющегося зеркальным отражением ее исходного профиля.При сборке устройства для перемещения на шток 1 последовательно устанавливают пружину 5 и одну или несколько пластин 6, ориентируя последние таким образом, чтобы каждая пластина была расположена по отношению к смежной с ней пластине как зеркальное отражение, размещают шток 1 вместе с упругими элементами в отверстиях 3 корпуса 4 и подключают пластины 6 к источнику нагрева(см. фиг, 1). При этом количество пластин 6 определяют исходя из заданной величины хода штока 1, которая кратна числу пластин 6,При нагреве пластин до определенной температуры вступает в действие...

Номер патента: 1624410

Опубликовано: 30.01.1991

Авторы: Гостев, Кузнецов, Чуваков

МПК: G05D 7/01

Метки: запорно-регулирующее

...должна выбираться с таким расчетом, чтобы при максимальном линейном перемещении ее верхний конец находился за пределами нажимной втулки 8, На пустотелом участке иглы 9 выполнены радиальные отверстия 13 - 15, расположенные относительно друг друга таким образом, что граница сечения одного из них служит началом другого. Отверстия 13-15 выполнены в виде щелей,но они могут иметь и другую форму и количество их может быть иным, что зависит от конкретных условий использования эапорно-регулирующего устройства, Соосно игле 9 расположены нормально растянутые пружины 16 и 17. Гайка 18 предназначена для сжатия пружины 16, а гайка 12 предназначена для сжатия пружины 17 и доступа рабочего агента. Винт 19 выполняет функции заглушки.Запорио-регулирующее...

Номер патента: 1624312

Опубликовано: 30.01.1991

Авторы: Гируц, Кордюкевич, Кузнецов

МПК: G01N 1/28

Метки: водных, меди, разделения, растворах, серебра

...фазы реализуется более полное разделение сереб- ффра и меди в процессе однократного акта экстракции (при равных объемахфаз), что соответствует критерию "су- ЬРщественные отличия".Сравнительная эФФективность способов экстракционного разделения элементов может быть оценена отношением нхкоэффициентов разделения. Коэффициентразделения серебра и меди по прототи-ффпу равен 2,410+, а в предлагаемомспособе 1,5,10 (для 2,5 н. Н 50,, КСН 5= 2 1 О мол/л ДАППМ 0,2 мол/л),т.е. предлагаемый способ э 14 ективнеепрототипа более чем в 60 раз. Изобретение относится к аапитической химии, а также гидрометаплургии цветных металлов, в частности к способам разделения серебра и меди, и может быть использовано в гндрометаллургии и аналитических лабораториях....

Номер патента: 1624304

Опубликовано: 30.01.1991

Авторы: Кузнецов, Огнев

МПК: G01N 1/10

Метки: восстановленных, железорудных, закалки, зонд, отбора, проб

...и труб кой 3 забора проб, обеспечивает создание на выходе из втулки 5 разрежения до 1500 кг/м и выше. Зд счетэтого разрежения через отверстие 7 потрубке 3 непосредственно из заданнойточки объема агрегата забирают пробугаэовзвеси восстанавливаемого материала, Эта проба сразу попадает в потокводы, закаляется и по трубе 4 отводится к сборнику или мерной емкости. Закаленная указанным образом проба направляется нд химандлиз, рассевку ит,п,Представленный отбор проб восстановленного материала имеет место при 45следующих конструктивных параметрах;расстоянии между втулкой 5 и заглушкой 2, составляющем 0,3-1,0 диаметракорпуса 1, суммарном живом сечении отверстий 6, составляющем 1,8-2,4 проходного сечения втулки 5, Отклоненияот указанных пределов...

Номер патента: 1624183

Опубликовано: 30.01.1991

Авторы: Володин, Кузнецов, Лепихов, Романюк, Сухоруков, Цапов

МПК: E21F 1/04

Метки: самопрокладки, трубопровода

...е Пь)ес.р 3)орировез 11 ым труб о )013 с)дд. 1 це 3 е)ся 1) Вс Ееста цд цр . р пора:;с " пе."у ;.р,. ОгпегдсзящиР с:еееезст ) ):)Е;е)я 15 БсцймОГ 1- 1:ьцых и).,:) ) .р)е 10)ецьхруб 01 Ц)0130 ДОВ 6 и 7 и со ддяг )е,охрадите)ьцур) заиссу1 (яг:.зок)Уг эубопро)ода 5 и самих с)С) 0 дгес,ых перфорировдИых труб - провод зв 67, 11 результаз е )гс го с: )кается оздецствие теплозой энергии очага г;ожара ца оболочку трубогеро)ода 5 и нспомогательцых пе 1)форн 1)0 дцц,х трубопронодОВ 6 1 7тя 1 с кдк Э 1 едчительнся часть этОЙ энергии теряется цд преодоление предохранительной завесы 11 едохр дни тельная з сцзесд 11 з ащипедст оболочку трубопрово; а э и всло.ОГ дтс.пь х пе ) оррОБацных тру бопровоцов 6 и 7 от прогорания, что обеспс.)иде; озмоз,цость...

Номер патента: 1624165

Опубликовано: 30.01.1991

Авторы: Богданов, Кисляков, Кузнецов, Рамзин, Токарев

МПК: E21C 50/00

Метки: драги, черпающее

...6 с возможностью продольного перемещения и соединения с приводом 12 с помощью эчектромагнитных муфт 15.В нижней части шнека 4 установлена коронка. Реверсивный редуктор 11 через шес 20 25 30 Ж 40 45 50 55 мощью роликов, расположенных в пазах. На внешней поверхности трубчатого К 5, внутренних поверхностях Н 10 и в нижней части приемного К 6 выполнена винтовая нарезка 14. Трубчатый К 5 расположен внутри Н 10 и в нижней части приемного К 6 с возможностью продольного перемещения и соединения с приводом 12 с помощью электромагнитных муфт.,Шнеком 4 вынимаются пески из западений и подаются в разгрузочный лоток 8. Из лотка 8 пески поступают в черпаковую цепь 3. 7 ил. терни 16 и 17 передает вращение диску 9. Муфта 18, соединяющая вал привода 12 со...

Номер патента: 1624003

Опубликовано: 30.01.1991

Авторы: Альтшуллер, Басаргин, Коровкин, Космаков, Кудрявцева, Кузнецов

МПК: C09G 1/02

Метки: оптического, полирования, стекла, суспензия

...миллиграммах зд 30 минполирования, Полировдние осуществляюна станке 2 ЯПМ в режимах: и00 об/мин; Р - 100 г/см, Полировальник пекоканифольный. Полируютстекло марки К 8 в виде плоского дис75+0,2 мм,Результаты испы 1 дния двленв таблице (значения полирсобности средние из грех измерений)(57) Изобретение относщим суспензиям, исполь работке оптических стекние позволяет повыситьспособность суспенэиизования состава, содержвода 100, полирующий абставляющий собой смесьфторидов редкоземельных3-33 и 7-амино,3,5 тр0,001-0,1, 1 табл,ового объекта приняполирования оптичесо же состава, какк суспензия, состояирующего абразива,ьзуется в настоящеедприятиях, занимаюстеклд. Эффект использования суспензии состава наблюдается и при полировании стекол других...

Номер патента: 1623957

Опубликовано: 30.01.1991

Авторы: Гируц, Ковтун, Кордюкевич, Кузнецов

МПК: C01G 7/00

Метки: золота, меди, отделения, серебра

...В приведенныхусловиях и равных объемах фаэ экстракция золота составляет более 99%,тогда как извлечение серебра и медине превышает 0,3 и .0,67. соответственно, 2 табл,ния фаз золото количественно (99,7 Х переходит в органическую фазу. Соде жанне золота и меди в органической фазе не превышает 0,3 и 0,6 Х соотвенно, Содержание элементов вопределяют радиометрически с использованием радионуклидов золота8 В табл,1 представлевлечений золота в оргаиз 1 Я НС 1 в зависиморации ДАППМ,В табл,2 представлемость степени извлеченкислотности раствора.Как следует из предлиц, при предлагаемыхцесса способ псэволяет достичь 99,1998%-кую степень извлечения золота,в то время как по прототипу этот показатель составляет 94%,К преимуществу данного...

Номер патента: 1622945

Опубликовано: 23.01.1991

Автор: Кузнецов

МПК: H03K 23/40

Метки: двоичный, параллельным, переносом, счетчик, четырехразрядный

...под действием комбинаций сигналовна входах групп входов по И, как пока:анов табл,2,( Первая строка соотве;с дует начальному состоянию счетчик,Задержка переключения кажднй ячейки 5состаВляРт т ЗБя =- тэгз (сумма эадержек переключения вентилей И-ИЛИ-НЕ,обрэующих оба плеча ячейки).Задс "жка переклгочени- сог Гоянийгчетчика рав фз т зон =-2 Т,Бя, что соогвет -10г,гдуст мг: си. эл .нпй часто э. ерехгчсченляСОСПЯНР.Я С"ЕТЧИКа ( сч н",кс - ;ссФормула изобретенияЧетырехразряд юй двоичный с"етчик сп.ралл.льным перечосом, ссдерхадлй осНОВНЫЕ И .;.ГОМОгатЕльныв потЕНЦРН .ЬНЫЕбистобильнье Г й л л )дну аиу с етныхиьгульсоэ, аждая бистабильна, яч,йР э -держит два; еменга т па И-ИГ(ИРГ(Е, Об,разующи. грямое и инэесн )э пле лбисгабил. Ной яче...

Номер патента: 1622734

Опубликовано: 23.01.1991

Авторы: Караим, Кузнецов, Литвинов, Мацов

МПК: F25B 1/00

Метки: жидкости, охлаждения

...жидкости, а полость 22с контуром охлаждающей воды. 1 з.п.ф-лы, 2 ил,охладителя 5 жидкости к указаннымконтурам произведено с помощью щтуцеров 23-25.Устацоцка работает следующим образом,Пары хладагента сжимаются компрессором 21 и направляются в конденсатор 3, сконденсировавпийся в немжидкий хладагент поступает черездроссельцый орган 4 во внутреннюютрубу 19 змеевика 18 охладителя 5жидкости, гпе за счет тепла, отнимаемого от охлаждаемой жидкости, происходит испарение хладагента, Образовавныеся пары отсасываются компрессором 2 и вновь направляются в конденсатор 3.Охлаждающая вода через соленоидныйвентиль 11 поступает к охладителю 5жидкости в полость 22, образованнуюцилиндрами 16 и 17, где отбираетчасть тепла от охлаждаемой жидкости,а затем...

Номер патента: 1622566

Опубликовано: 23.01.1991

Авторы: Баскаков, Графкин, Евстигнеев, Кафанов, Кузнецов, Рагузин

МПК: E04G 11/24

Метки: башенных, возведения, железобетонных, монолитных, опалубка, подвижная, сооружений

...Опалубка лля возведения чо- НОЛИтНЫ:( жЕЛСЗОбЕтОННЫХ СООру)кегИЙ рябО- тает слглуюиИч ОбразомОГН 1 л1 ь ицтА, с(язь.1 ицзк)Г В ря. бочее положение, о(ре геляе)ое зирзвляк) щичи 5. В пространстве межлу щитами 7 укладывают бет.нн(к; "че 1, Посл( тз рдеция бетонной смес цпоняют рясцалубку и Вклк)чают механизм Вертикяльцогг пср(- М(ЩЕНИЯ, ИЦ,НДРИ (ЛЬНО ИЕРЕКРЫВ УПРЯВ- ля( чы(и(Г(лн ли 1), 20 и окпыв ирдв ляемый В( цти.ь 21 Да.тес Вклкчя от высокое лавление в магистраль 27.Огла рябо чяя жикость поступит в полость 26 четырехкз черного лозаторз управления 22 и Выдавит обь(ГМ рабочей жидкости чз : лости 2;1, 1 ш Вныи -- /, (ерс ( Обр,(тццц .и,) и;нуй17 в иолкь 16 лзухшт ковогилроии. линлря 8. 11 ри эг л объ(ч ря)гч( Й жи т,4%...

Номер патента: 1622562

Опубликовано: 23.01.1991

Авторы: Бутурлин, Киреев, Кузнецов

МПК: E04G 1/24

Метки: подмости

...образует с вертикальной осью ОО угол а. В закрытом положении фиксатора 26 нижний конец пальца 31 опускается в отверстие 30. Для того, чтобы при заводской сдорке установить палец в скобу 28, имеется пластина 33, которая приваривается к скобе после его установки.Палец 31 фиксатора 27 имеет ось 34,которая жестко закреплена на верхней полке скобы 28, а нижняя полка имеет сквозную выемку 35 для самопроизвольного захода пальца в скобу.Оба фиксатора закреплятся на диагональном раскосе 7 при помощи оси 36.Работа под мосте й осуществляется следующим образом.При их сборке стойки 1 и 2 устанавливаются вертикально на раестояние, соответствующее длине рабочего щита- настила 3. При этом лестница 6 расположена вдоль стойки 1 и закреплена за нее с...

Номер патента: 1622454

Опубликовано: 23.01.1991

Автор: Кузнецов

МПК: D04B 27/00

Метки: механизм, основовязальной, пресса, привода, ушковин

...Видим, что законы движения этих рабочих органов характеризуются выстоем в крайних положениях. Начало прокачки ушковых гребенок соответствует углу ср поворота главного вала машины, прокачка их для осуществления прокладывания нити на крючковые иглы происходит при угле гр. Далее до конца цикла ушковые гребенки выстаивают, что соответствует углу уз. Нить прокладывается гребенками на крючок иглы и для перевода ее на стержень иглы, ниже крючка иглы, осуществляют дополнительный подъем. Траектория движения ушковин есть дуга окружности с центром, расположенным выше зоны вязания. Расположение этого центра ниже зоны вяза н и я создает более бл а гоп ри ятн ые условия взаимодействия иглы и ушковин, так как проложенная нить располагается на крючке...

Номер патента: 1622299

Опубликовано: 23.01.1991

Авторы: Громков, Кузнецов

МПК: C03B 37/09

Метки: волокна, сосуд, стеклоплавильный, стеклянного

...нижний экран выполнен в виде пластины, расположенной параллельно к фильерной пластине, а верхний экран - в виде двух параллельных пластин, установленных перпендикулярно нижнему экрану, а отношение поперечного сечения фильерной пластины к суммарному поперечному сечению экранов составляет 0,52-3,3, 1 ил. что приводит к нехватке тепла для подготовки стекломассы к формованию волокон, наблюдается снижение дебита стекломассы и повышается капельная обрывность. И хотя отмечается увеличение срока службы, значительно снижается производительность,Я 1При отношении -- менее чем 0,52 уве)2 личивается перепад теммальная температураприводит к перегреву икального вспенивания стесе стеклоплавильного сосуда.Стеклошарики, поступающие из бункера (не...

Номер патента: 1622223

Опубликовано: 23.01.1991

Авторы: Кузнецов, Шувалов

МПК: B63H 25/42, B63H 3/04, B63H 3/06 ...

Метки: механизму, подвода, рабочего, тела

...система состоит из шарнирно связанных между собой рычагов 4. а свободные их концы связаны со штуцерами 5 питающей магистрали. Рычаги 4, оси 3 и корпус 1 выполнены с каналами, при этом каналы корпуса 1 сообщаются с продольными каналами штанги 2 для подвода рабочего тела к исполнительному механизму двигателя, Внутри расточки штанги 2 размещен поршень 6, разделяющий расточку на две полости - А и Б. В полостях А и Б в продольном направлении расположены фиксаторы лопасти, выполненные в виде невозвратных подпружиненных клапанов 7 и 8, при этом поршень 6 при наличии давления рабочего тела в одной полости, например А, взаимодействует со штоком 9 клапана 8, расположенного в соседней полости Б.Устройство работает следующим...

Номер патента: 1621061

Опубликовано: 15.01.1991

Авторы: Кузнецов, Черепов

МПК: G06K 11/00

Метки: осциллограммы, расшифровки

...20, имеющими направпяющие пазыи расположенными вдоль направленияпротягивания осциллограммы 3,1 50Стрелочные визиры 12 и 13 перемен-.нык резисторов 10 и 11 реохордноготипа направлены один к другому и расположены против прозрачного диска17, сопряженного с осциллограммой 355и установленного между секторами 18в круговом пазу корпуса 2 с воэможностью вращения. При этом каретка 1,дополнительная каретка 19 и някцадки 20 вьполнены со шкаламн. Каретка 1 и дополнительная каретка 19 снабжены подшипниками качения в виде шариков 21.Предложенное устройство для расшифровки осциллограммы работает следующим образом,Переменные резисторы 10 и 11 реохордного типа устанавливаются и фиксируются симметрично относительно центра вращения прозрачного диска 17....

Номер патента: 1620641

Опубликовано: 15.01.1991

Авторы: Борзяк, Гольцев, Гончаров, Григоренко, Дубянский, Ершов, Компанеец, Кузнецов, Ляшенко, Титов, Феоктистов, Шаповалов

МПК: E21D 15/28, E21D 23/00

Метки: возведения, дистанционного, клиновой, крепи

...Удерживающие элементы 4 расположены внутри рам 2, Основания 5 рамещены в пазах удерживающих элементов 4. Расклинивающие элементы (верхняки) 6 размещены в направляющих, выполненных Ч-образными из жестко закрепленных одними концами на боковинах рам жесткого удерживающего 7 и упругого расклинивающего 8, например из рессорной стали, рычагов. Жесткий рычаг 7 расположен между упругим рычагом и :поперечиной, На боковинах рамы 2 имеются упоры 9 и 10, которые при движении скрепероструга в направлении выработки, в которой осуществлялась зарядка крепи, захватывают удерживающий элемент 4, перемещающийся по почве пласта, и увлекают его за собой.Установкь комплекта крепи в выработанном пространстве лавы (после монтажа рамы 2 в одной из...

Номер патента: 1620552

Опубликовано: 15.01.1991

Авторы: Демин, Кузнецов, Кузьмина

МПК: E02F 9/12

Метки: опорно-поворотное

...Максимальная жесткость этих рам 5 чо 15 20 25 ЗО 35 40 45 50 55 приходится на места установки вертикальных листов 6.При работе машины вертикальная нагрузка на опорную раму 4 прикладывается с экцентриситетом относительно осей симметрии опорно-поворотного устройства. Это приводит к упругим деформациям поворотной 3 и опорной 4 рам, а также верхнего 1 и нижнего 2 рельсовых крутов и созданию неравномерной нагрузки на опорныи элемент, выполненный в виде кольцевого баллона 7(8) с упругим наполнителем.При вращении поворотной платформы происходит перемещение верхнего 1 рельсового круга и поворотной рами 3 относительно нижнего 2 рельсового круга и опорной рамы 4 посредством установленного между ними опорного элемента, выполненного в виде...

Номер патента: 1620542

Опубликовано: 15.01.1991

Авторы: Корякин, Кузнецов, Пинчук

МПК: E02D 17/08

Метки: котлованов, крепления, стен

...1 О 1 Изобретение относится к строительству.Цель изобретения - упрощение конструкции.На чертеже изображено предложенное устройство,Устройство включает ограждение 1, выполненное в виде забитых по периметру котлована шпунтовых свай, элементы ограждения в виде продольных поясов 2, распорки 3, расположенные с опиранием на монтажные площадки 4, центрирующие шарнирные опоры 5, закрепленные на поясах 2, опорные элементы в виде резьбовых втулок 6 с винтом 7, размещенные соосно распоркам 3.Устройство возводят следующим образом.По периметру котлована устраивают ограждение 1, к которому прикрепляют продольные пояса 2 и монтажные площадки 4. Затем на площадки 4 монтируют распорки 3 с соосно установленными резьбовыми втулками 6 и винтами 7, При...

Номер патента: 1620462

Опубликовано: 15.01.1991

Авторы: Дорноступ, Кузнецов, Мартынов, Хрулев

МПК: C09D 109/08

Метки: влагозащитного, древесно-стружечных, композиции, плит, покрытия, приготовления

...тиомочвины,1-4 мас, ч. двухромовокислого аммония, который смешивают с бутадиенстирольным латексом в объемном соотношении 1:1 и выдерживают для достижения рабочей вязкости 2-3 ц. 1 табл латекса. Перемешивают компоненты до полного растворения и окончания химической реакции (установление ста" бильного цвета раствора), после чего смешивают раствор и 6 утадиенстирольный латекс, например СКСГП, и оставляют на 2-3 ч для приобретения рабочей вязкости. На поверхность древесно-стружечных плит состав наносится посредством валика или окунанием. Плита подсушивается при температуре 50 чС в течение 10-15 мин, после чвго идет на дальнейшую переработку.Конкретные примеры осуществления способа и свойства получаемых покрытий представлены в...

Номер патента: 1620419

Опубликовано: 15.01.1991

Авторы: Власов, Гуллер, Зинюк, Зубков, Кузнецов, Самойлова, Санков, Сейтмагзимова, Федорин, Шапкин

МПК: C01B 25/226

Метки: кислоты, фосфорной

...табл.1 показано влияние расхода фторидных солей, взятых для приготовления смеси в оборотным раствором фосфорной кислоты, на стабильность полугидрата сульфата кальция к оводнению и производительность типовой системы экстракции (поверхность, фильтра 100 мг).Кзк следует иэ табл.1, уменьшение расхода Фторидных солей менее 0,2 ч. связано с кристаллизацией сравнительно неустойчивого, склонного к гидратации полугидрата сульфата кальция вследствие малого количества модифицирующей добавки, а повышение его дозировки более 0,45 ч. не усиливает положительный эффект, следовательно, нежелательно (увеличивается расход резгентов-регуляторов). Образование смеси оборотной фосфорной кислоты и фторидных солей путем введения последних в виде водного...

Номер патента: 1620405

Опубликовано: 15.01.1991

Авторы: Кирьянов, Кузнецов

МПК: B65G 53/52

Метки: сыпучих, транспортирования, трубопровод

...внутриих стенок. Стержни 6 имеют нэ одном концеутолщение 7, располагаемое в проточках 8, фланцев 3. Другой конец стержней 6 жесткоскреплен с фланцами 4. Закрепление стержней 6 может быть произведено в отверстиях 9, расположенных по окружности нафланце 4.Трубопровод работает следующим образом.Частицы транспортируемого материала под воздействием несущего потока(жидкости или сжатого газа) движутся повнутренней износостойкой .поверхноститрубопровода, образованной вкладышем 2.За счет наличия проточек 8 во фланцэх 3 иблагодаря упругим свойствам трубы 1 фланец 3 всегда может занять положение, параллельное неподвижному фланцу 4, чтогарантирует герметичность трубопровода иобеспечивает изменение направлениятранспортирования без установки...

Номер патента: 1620235

Опубликовано: 15.01.1991

Авторы: Киселев, Кузнецов, Курчаков, Логвинов

МПК: B23K 9/007, B23K 9/16

Метки: дуговой, сварки, точечной

...части которой размещен кронштейн 2, образующий со сварочной горелкой 3 сферический шарнир 4. На горелке 3 установлено сопло 5. В нижней части корпуса 1 расположен пневмоцилиндр 6 и упор 7, выполненный в виде рычага и соединенный с корпусом 1 осью, Серьга 8 шарнирно соединена с упором 9 с помощью оси 10 опирается на направляющую 11 корпуса 1 и контактирует с вилкой 12, которая связана со штоком 13 пневмоцилиндра 6. На вилке 12 имеется паз 14 и скос 15, взаимодействующий с опорным пальцем 16 упора 7. Упор 7 содержит пяту 17 и образует с ней сферический шарнир 18. Устройство для дуговой точечной сварки работает следующим образом.Вначале скобу подводят к месту сварки, Сопло 5 сварочной горелки 3 устанавливают на место предполагаемой...

Номер патента: 1619430

Опубликовано: 07.01.1991

Автор: Кузнецов

МПК: H01R 9/09, H05K 1/11

Метки: контактное, многопозиционное

...5, установленную на основании 6. Выводы проверяемого устройства устанавливаются между печатной платой и прижимным элементом, Прижимные элементы 3 и 4 выполнены в виде двух гребенок, гибкие зубья которых направлены под углом к их продольной оси. На концах гребенок выполнены утолщения. в виде 25 планок 7, причем планки одной из гребенок вхолят во впадины другой поН 8 Н 8 Н 9 ходовой посадке ( --- ). Точ 19,ф Г 9 ф 19 ность (квалитет) выполнения определяется размерами выводов и толщиной прижимного элемента. При этом планки имеют возможность совершать свободные, нестесненные, вертикальные относительные перемещения, что обеспечивается материалом планок, имеющим малый коэффициент трения, хорошую электроизоляцию, прирабатыва,емость,...

Номер патента: 1619374

Опубликовано: 07.01.1991

Авторы: Кузнецов, Переверзев, Шувалов

МПК: H02M 7/5387

Метки: инвертор, мостовой, управлением, широтноимпульсным

...транзистора 7 первого ключа 3, и запирается ключевой элемент 19 током, протекающим в его вход по цепи шина 27 питания - открытый дополнительный транзистор 16 - третий дополнительный резистор 17.При отключении ШИМ-сигнала на входе 24 второго ключа 4 стойки 1 моста10 15 20 25 55, щне диоды, база управляющего транзи 5161в интервале периода коммутации (первый ключ 3 стойки 1 моста заперт)ток обмотки двигателя замыкается через открытый первый ключ 3 стойки 2моста, первый блокирующий диод 30стойки 1 моста и шину питания.При этом падение напряжения напервом блокирующем диоде 30 (0,71,0) В является недостаточным дпя инверсного включения шунтирующего транзистора 12 и силового транзистора 7через резистор 13, так как в этомслучае коллекторные...
