Кузнецов

Номер патента: 839564

Опубликовано: 23.06.1981

Авторы: Канунников, Корнев, Кузнецов

МПК: B03B 5/62

Метки: вгоризонтальном, гидрав-лической, классификации, потоке, процесса

...классификатора с производительностью по,сливу ниже, оптимальной. Фронт слива изменя ют э счет применения дополнительных сливных порогов, установленных на боковых стенках ванны односпиральных классификаторов, так как в большинстве случаев эти классификаторы имеют максимальную производительность по 60 сливу.Если на боковых сливных порогах установить шибера или другие регулирующие органы и при помощи их изменять фронт слива, возможно управлять,65 горизонтальной скоростью движения час. тиц, т.е. изменять значения вектора О таким образом,что при возмущениях по плотности и расходу исходной пульпы направление результирующего вектора а неизменно, Так, при увеличении плотности пульпы и уменьшении вектора Й направление вР восстанавливают...

Номер патента: 839503

Опубликовано: 23.06.1981

Авторы: Кузнецов, Сигал, Чуднова

МПК: A61B 17/00, A61B 17/11

Метки: двенадцатиперст-ной, кишки, лечения, язвы

...перевязывая ветви правой желуцочной артерии с одноименными венами, сохраняя 15 основные стволы. Затем на уровне нижней границы перевязанных сосудов большого и малого сальника на 4-5 см проксимально от пилорического жома производят циркулярный разрез серозно- мышечной 20 оболочки желудка. Серозно-мышечную оболочку, преимущественно острым путем, отделяют от поцслизистой от циркулярного разреза до уровня пилорического жома, Осуществляют гемостаз. Серозно-мышеч ные оболочки желудка отделяют от пилорического жома циркулярным разрезом.Проводят резекцию желудка от верхней границы перевязанных сосуцов по большой и малой кривизне до начального от цела цвенаццатиперстной кишки. Удаляют одним блоком пилорический жом, слизистую оболочку, часть...

Номер патента: 839250

Опубликовано: 15.06.1981

Авторы: Брондз, Гизетдинов, Кузнецов, Сухов

МПК: C10B 33/02

Метки: гидравлический, резак

...в нем конусными стволами с режущими соплами, бурильной головкой с соплами, переключающим устройством, в корпусе резака установлены осесимметрично относительно каждого ствола пульсаторы,снабженные отражателями волн, причемпульсатор выполнен в виде двухэлектродов.Как известно, с увеличением расстояния между режущим соплом гидрорезака и коксом эффективность гидрорезки снижается из-за снижения осевого динамического давления струи.На расстоянии двух метров от срезасопла осевое динамическое давлениеструи воды снижается на 307. 55Роль пульсаторов заключается вследующем, К электродам подают импульсное высокое напряжение, Возни 50кающий при этом электрический разрядвызывает резкое повьшение давленияв резаке. От пульсаторов распространяется...

Номер патента: 838786

Опубликовано: 15.06.1981

Авторы: Кузнецов, Парфененок, Рачков, Тренин

МПК: H01G 13/00

Метки: инадевания, конденсаторы, чехлов

...также передняя каретка 9, задняя каретка О, направляющая 11 для кареток, подьемный механизм 12 со штоком 13, механизм 14 отрезки чехла с ножом 15, смоточный механизм 16 для трубчатой заготовки чехла, напрдвля)о)ций ролик 7 для заготовки чехла. Конденсатор, подлежащий очехлснию, ооозначен позицией 18, чехол - 19.Устройство работает следуюцим обра и. 5Исходный материал - трубчатая заготовка чехлы 19 в рулоне устанавливается нд смоточный механизм 1 б, проходит направляющий ролик 17 и укладывается на каретки 9 и 10. Механизм подачи заготовки чехлы размещается внутри трубчатой заготовки чехла. Конденсатор 18, поданный в рабоую зону посредством механизма подачи, например транспортером (на чертеже не показан), подхватывается подъемным...

Номер патента: 838682

Опубликовано: 15.06.1981

Авторы: Кузнецов, Сироткин

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...сигнала, дополнктельнык триггер 6, триггер 7, сравнивающий узел 8, ограничивающий резистор 9, опорный резистор 10,. пороговый узел 11, схему 12 совпадения, источник 13 сбросового сигнала, источник 14 опорного напряжения, последовательно соединенные резисторы 15 к 16, выходной конденсатор 17,В нормальном режиме работы стабилизатора коммутирующий элемент 4находится в состоянии, при которомвыход регулирующего элемента 1 подключен к опорному резистору 10, минуя ограничивающий резистор 9,атриггер 7 находится в состоянии, прикотором его выходное напряжение равно нулю и не оказывает влияния на работу стабилизатора в целом, При этомвходное напряжение стабилкзатора снекоторым коэффициентом передачипередается через регулирующий элемент 1 на...

Номер патента: 838579

Опубликовано: 15.06.1981

Авторы: Броунштейн, Кузнецов, Петров

МПК: G01P 5/08

Метки: магнитной, одиночной, параметровдвижения, твердойчастицы

...7. На магнитометр 7 с измерительной обмотки датчиков 1-4 поступают электрические сигналы, которые, преобразуясь в импульсы квазипостоянного тока, поступают на вход многоканального светолучевого осциллографа 8.Устройство работает .следующим образом,ЗО Немагнитный трубопровод устанавливается в исследуемое сечение реактора. Реактор заполняется жидкой фазой и немагнитной суспензией.Магнитная твердая частица подбирается по плотности равной плотности твердой фазы суспензии, Магнитная частица вводится в суспензию и движется вместес потоком в реакторе. Когда частицапопадает в магнитное поле 4-х феррозондовых датчиков, возникает взаимодействие магнитных полей частицы идатчиков. Так как датчик представляет собой магниточувствительный...

Номер патента: 838561

Опубликовано: 15.06.1981

Авторы: Абакумов, Бережной, Кузнецов, Мишин, Семавин, Цейлер

МПК: G01P 3/36

Метки: движения, объекта, скорости, составляющейвектора

...растра с изменяющимся по экспоненциальному закону шагом.На Фиг. 1 представлена схема 25предлагаемого устройства; на фиг. 2эпюра распределения коэффициентасветопропускания оптического фильтра.Устройство для измерения составляющих вектора скорости движения объекта (фиг,1) содержит приемники 1и 2 излучения, на фоточувствительнуюповерхность которых через оптическийФильтр 3 проецируется изображение,движущегося объекта. Выходы приемников излучения соединены со входамиэлемента 4 сравнения сигналов, а также со входами элемента 5 суммирования, выход которого подключен ко входу дифференцирующего устройства б,Выход последнего соединен и первым 4 Овходом делительного устройства 7, авторой его вход соединен с выходомэлемента 4 сравнения...

Номер патента: 838486

Опубликовано: 15.06.1981

Автор: Кузнецов

МПК: G01M 7/00

Метки: вибростенда, изделийк, крепления, платформе

...содержит основание 1,закрепленный на нем прозрачный лист2 с нанесенными на его поверхности,контактирующей с установочной поверхностью основания, двумя взаимно перпендикулярными линиями в, совпадающими с осями симметрии основания иквадратами с, расположенными черезравные промежутки симметрично относительно центра тяжести основания, затяжные болты 3, прижимную планку 4,которая с помощью болтов 3 прижимаетизделие 5 к листу 2, а соответственно,к основанию 1.Крепление изделия осуществляетсяследующим образом,В случае, когда конструктивнаяФорма изделия 5 такова, что его центртяжести совпадает с точкой пересеченияосей симметрии, оно устанавливаетсятак, чтобы его оси симметрии совпали,соответственно, с линиями в, нанесенными на листе 2....

Номер патента: 838381

Опубликовано: 15.06.1981

Авторы: Кузнецов, Розенфельд

МПК: G01F 23/296, G01F 23/64

Метки: ультразвуковой, уровнемер

...чертеже представлена структурная схема предлагаемого ультразвукового уровнемера.Уровнемер содержит ультразвуковой излучающий элемент 1,волновод 2, выполненный в виде ферромагнитного стержня с магнитоупругим эффектом, обмотку 3, намотанную равномерно по всей длине волновода, поплавок 4 с постоянным магнитом 5, установленный концентрично с герметизироваиной трубкой 6, в которую помещен волновод 2 с обмоткой 3Обмотка может быть выполнена секционной с согласно па раллельным включением секций.838381 Формула изобретения ВНИИТираж Заказ 4406/ 2 Подписно Излучающий элемент 1 подключен к, выходу генератора 7, второй выход которого подключен к одному иэ входов решающего блока 8, другой вход которого через приемный усилитель 9 связан с...

Номер патента: 838380

Опубликовано: 15.06.1981

Автор: Кузнецов

МПК: G01F 23/24

Метки: сигнализатор, уровня

...датчика,При нормальной работе на выходепорогового элемента 4 образуется единичный сигнал. В качестве элемента 4может быть использован, например,триод, включенный в ключевом режиме. Смещение триода осуществляется делителем напряжения на сопротивлениях й и , входящих соответственно в усилитель 3 сигнала и элемент 4,В качестве логического элементаИ-НЕ 5 может быть использована,например, стандартная интегральная 15схема К 1 ЛБ 553.Работа предлагаемого сигнализатора заключается в том, что при допустимом уровне контролируемой среды, например, воды в барабане судово-;щго котла, когда электродный датчик 2оголен и нет контакта с электропроводной средой, на входе усилителя 3сигнала уровня появляется нулевойсигнал. После двойного...

Номер патента: 838286

Опубликовано: 15.06.1981

Авторы: Ашмарин, Валиуллин, Гонюх, Кузнецов, Сироткин, Тарасевич

МПК: F27B 9/24

Метки: керами-ческих, обжига

...6 высотой, равной высоте направляющих, или фигурные, Указанные перегородки 6 совместно с направляющими и находящимися сверху лодочками 3 образуют замкнутые зазоры 7 с неплотностями в местах соприкосновения лодочек между собой и со стенками канала. Для создания в зазорах 7 избыточного давления служат патрубки 8, расположенные в поде канала и сообщенные с источником газа 9. Реакционная зона,. в которой осуществляется процесс об работки изделий в парогазовой Фазе, ограничена со стороны выхода изделий из эоны патрубком 10 для ввода газофазных компонентов, а со стороны входа изделий - патрубок 11 20 для вывода газофазных компонентов,Устройство работает следующим образом.,Б рабочих зонах канала. 1 устанавливается необходимый температурный...

Номер патента: 838220

Опубликовано: 15.06.1981

Автор: Кузнецов

МПК: F16J 15/36

Метки: уплотнительное

...элементов.На чертеже изображено уплотнитель ное устройство, общий вид, разрез.Уплотнительное устройство содерзкит два стыкуемых цилиндрических герметизируемых элемента 1 и 2, имеющихвнутренние проточки и взаимное резьбовое соединение. По торцу проточкиэлемента 1 уплотняется мембрана 3 спомощью профильной шайбы 4, поджимаемой втулкой 5, зацентрированной впроточке элемента 2, через фторопластовые прокладки 6, 7 и 8, которые 20 ограничены профилем шайбы 4, внутренней поверхностью проточки герметизируемого элемента 1, профилем втулки5 и торцом сопрягаемого элемента 2.После сборки уплотнительное устройство затягивается необходимыммоментом затяжки с помощью взаимногорезьбового соединения герметизируемых элементов. Смятия мембраны...

Номер патента: 838030

Опубликовано: 15.06.1981

Авторы: Катасонов, Кузнецов, Свирчевский

МПК: E04B 1/84

Метки: звукопоглощающая, панель

...иэ стеклоткани и мембраны 5 из стеклоткани, причем оболочка 4 и мембрана 5 соединены между собой (например сшиты, склеены или сварены) но двум противоположным сторонам, В месте стыкования смежных звукопоглощающих панелей последние фиксируются на Облицовываемой конструкции 6 потолка с помощью скоб-подвесок 7, предварительно закрепленных на указанной конструкции. Для создания герметичности шов между смежными панелями закрывается нащельником 8 из алюминиевого профиля. Звукопоглощающий материал покрыт отражателем 9 из алюминиевой Фольги для отражения прошедших через звукопоглощающий материал звуковых волн. В предлагаемой панели соединенные воедино оболочка и мембрана обеспечивают надежное постоянное взаимное натяжение, а также стабильный...

Номер патента: 837807

Опубликовано: 15.06.1981

Авторы: Васин, Грачев, Кузнецов, Нирман, Орлов, Соколов, Шлыков

МПК: B24B 37/04

Метки: доводки

...обрабатываемых деталей и притиров.Физической основой влияния динамичности состояния системы деталь - 0 абразивная прослойка - притир является то, что, если во времястадии работы, происходит взаимодействие.обрабатываемой поверхности детали со связанными зернами абразива (ал маза) притира, и образУющийся шлам, который полностью не сматывается с рабочей поверхности притира, забивает пространство между зернами абразива (алмаза), то востадии 2 р процесса между обрабатываемой поверхностью детали и рабочей поверхностью притира присутствуют свободные абразивные зерна, которые осуществляют, перекатываясь между поверхностями, очистку рабочей поВерхности при" тира от шлама. Эакрепление свободных зерен в рабочей поверхности притира не...

Номер патента: 837560

Опубликовано: 15.06.1981

Автор: Кузнецов

МПК: B23B 5/40

Метки: поверхностей, сфери-ческих

...сферических поверхностей, содержащее вилку, закрепленную в резцедержателесуппорта станка,и размещенную в ней скобу с резцом, установленную с возможностью поворота на двух осях, 10 одна из которых кинематически связана с приводом вращения 1 1. Недостатком данного устройства является ограниченная регулировка радиуса обрабатываемой сферы.Цель изобретения - расширение технологических возможностей устройства.Поставленная цель достигается тем, что скоба с резцом установлена с возможностью перемещения и фиксации в заданном положении в направляющих, которые жестко закреплены на осях вилки. 20 25На фиг. 1 показано устройство,общий вид;на фиг,2 - сечение А-Ана фиг.1; на фиг.3 - сечение Б-Бна фиг.1; на фиг4 - сечение В-Вна фиг,1;на фиг, 5...

Номер патента: 837436

Опубликовано: 15.06.1981

Авторы: Грабарник, Ковалев, Кузнецов, Нагайцев, Шевакин

МПК: B21C 25/04

Метки: полыхпрофилей, прессования

...диаметр ступени соответствуют внутреннему отверстию прессшайбы 8. Направляющая втулка может быть выполнена, сборной, в виде сменной втулки 9 с фланцем 10 и цилиндрическим хвостовиком 7, наружного стопор- ного кольца 11 с лунками б и опорного кольца 12. Эти детали последовательно установлены в расточки пресс- штемпеля, Внутренняя поверхность стопорного кольца 11 сопряжена с наружной поверхностью направляющего кольца 9 для фиксации от взаимного проворота. Фланец 10 направляющего кольца 9 размещен между опорным 12 и стопорным 11 кольцами для предотвращения продольного перемещения.Устройство работает следующим образом.Перед началом прессования производится настройка прессовой оснастки. Игла 3 вворачивается в иглодержатель 2, на нее...

Номер патента: 837392

Опубликовано: 15.06.1981

Авторы: Кузнецов, Моисеев, Стеклов, Шишкин

МПК: B01J 3/04

Метки: автоклава, гидротермальнойобработки, корпус, строительных

...фланцевым сое-динением 3, К оболочке 2 приварены кронштейны крепления подьемного 4 и поворот ного 5 механизмов крышек, а также крон- штейн 6 блокировочнсе о устройства. В них же вварены штуцера технопогических трубопроводов отвода 7 конденсата, ввода 8 пара, предохранительного клапана 9, датчика 10 контроля температуры, обеспечивающих нормальное протекание технологического процесса, Рельсовые пути 11 внутри поворотной оболочки опираются на кронштейны 12 приваренные к свободно 20 положейной секторной пластинке 13. П. воротная оболочка установлена на опорах 14 свободно без приварок через слой теплоизоляции и резиновые прокладки 15. Поскольку штуцера технологических тру бопроводов, опорный кронштейн -нлощад ка, кронштейны механизмов...

Номер патента: 836806

Опубликовано: 07.06.1981

Авторы: Дымов, Ключко, Кузнецов, Николаев, Петухов

МПК: H04L 1/16

Метки: данных, двумпараллельным, дляпередачи, информации, каналам, обратной, приема, решающей, связи, связью, системе

...9 и 10 и регистр 14 выдается на выход устройства. При поступлении информации без обнаруживаемых ошибок по первому каналу и обнаружении ошибок блоком 2 второго канала, последний формирует сигнал отбраковки в логический блок 13, кото- рый независимо от результата сравнения кодовых комбинаций закрывает ключ 10, блокируя выдачу искаженной информации. На выход устройства через открытый ключ 9 и регистр 14 проходит информация из накопителя 7 первого канала.Устройство работает аналогично и тогда, когда ошибки не обнаруживаются во втором канале и обнаруживаются в первом канале. В этом случае закрывается ключ 9 и остается открытым ключ 1 О, через который информационные элементы комбинации второго канала выдаются на выход,Если ошибки не...

Номер патента: 836740

Опубликовано: 07.06.1981

Авторы: Абрамов, Глухих, Дрягин, Кузнецов, Лузгин, Макаров, Маричев, Новиков, Рухман, Сафин, Чуркин, Шипицын, Ягодов

МПК: H02M 7/515

Метки: автономный, инвертор, последовательный

...2 - дроссель 24 - первичная обмотка 32 - конденсатор 28 - тиристор1; тиристор 1 - конденсатор 17дроссель 21 - конденсатор 18 втиристор 2 - конденсатор 27 - первичнаяобмотка 31 - дроссель 23 - тиристор1, В фбрмйровании импульса тока черезмост инвертора участвуют два фильтро-вых конденсатора 27, 28, ток которыхпротекает по первичным обмоткам выходного трансформатора и суммируется в нагрузке 36 Поскольку. ток через коммутирующйе дроссели 23, 24суммируется в диагональном коммутирующем дросселе 21; величина индуктивности последнего должна бытьв два раза меньше, чем индуктивностькоммутирующих дросселей, включенныхпоследовательно с. фильтровыми конденсаторами, при этом напряжения науказанных дросселях окажутся равными и в момент включения...

Номер патента: 836548

Опубликовано: 07.06.1981

Авторы: Галецкий, Кузнецов

МПК: G01M 13/04

Метки: работы, узловтрения

...изображена структурная схема предлагаемого устройства.Устройство содержит вибрирующий эталонный образец 1, дифференциальный усилитель 2, неинвертирующий вход которого соединен с эталонными образцом 1, индикатор нулевого сигнапа 3, вход которого соединен с выходом дифференциального усилителя 2, частотно.избирательный фильтр 4, включенный между инвер тирующим входом дифференциального усилите. ля 2 и его выходом, последовательно соеди.пенные резистор 5, подключенный к эталон.ному образцу 1, и источник постоянного напря. жения 6, второй выход которого заземлен, вольтметр 7, включенный параллелъно источнику постоянного напряжения 6, последовательно соединенные модулятор 8, связанный с эта. лонным образцом 1, генератор электрических...

Номер патента: 836457

Опубликовано: 07.06.1981

Авторы: Кузнецов, Курляндчик

МПК: F22B 37/20

Метки: газоход, конвективный

...содержит верхнюю экраннрованную подвесную частьс размещенным в ней экономайзером 2 нннжнюю неэкраннрованную часть 3, в ко-.торой размещен опертый на каркас 4 котлавоздухоподогреватель 5, причем части 1 н3 соединены между собой компенсатором 6,а экономайзер 2 установлен на портале 7воздухоподогревателя 5 через охлаждаемыегоризонтальные трубы 8, соединенные охлаждаемымн вертнкальнймн трубами 9 нколлекторамн 10 экономайзера 2,Работает описываемый конвектнвный газоход следующим образом,Образующиеся прн сгорании топлива втопке дымовые газы поступают в газоходн в верхней его части 1 омывают пакет водяного эконома йзера 2, а затем - воздухоподогреватель 5. Прн этом подвешен.ная к каркасу 4 на подвесках верхняя экра.ннрованная часть газохода...

Номер патента: 836443

Опубликовано: 07.06.1981

Автор: Кузнецов

МПК: F16L 23/16

Метки: соединение, трубопроводов, фланцевое

...соединения при работе с переменным внутренним и внешним давлениями,а также упрощение исходного профиля уплотняющего эластичного элемента для изготовления его более дешевым способом.Это достигается тем, что фланцы соединения несутответные кольцевые канавки трапецеидального профиля с остроугольным гребнем в основании. Эластичная прокладка имеет прямоугольное исходное сечение, надреза- ется гребнями, деформируясь в Х-образный профиль и обеспечивая самоуплотнения с внутренней и внешней сторонНа фиг. 1 показано предлагаемое соединение в разрезе; на фиг. 2 сечение прокладки до монтажа..Соединение содержит фланцы 1 и 2 с канавками трапециедальной формы и остроугольными гребнями в большем основании. В канавки монтируется прокладка 3,...

Номер патента: 836386

Опубликовано: 07.06.1981

Авторы: Алтухов, Жуков, Кузнецов

МПК: F04B 45/04, F04B 49/02, F04B 53/10 ...

Метки: клапан, маслосбрасывающий

...пластины 3 клапананаступает при некоторой разностидавлений в масляной полости 4 и кольцевой полости 5 вследствие разностиих площадей Р и Р в упомянтых по"лостях, на которые действуют соответствующие давления.В тот момент, когда в маслянойполости 4 над плунжером 8 давлениеР превышает давление Р 2 в кольцевойполости 5, равновесие пластины 3наступает при Р 1 Р . При дальнейшем поввппений давлениями,когдапо отверстию 6 в полость 5 поступает45масло, пластина 3 получает малыйпрогиб, плунжер 8 с демпфирующимэлементом 9 движется вверх на величину центрального прогиба пластины3, давление распространяется на всюее площадь со стороны нижней шайбы2 и полость 5 сообщается с отверстием 7 отвода масла. Если в отверстии7 давление меньше, чем в. полости...

Номер патента: 836238

Опубликовано: 07.06.1981

Авторы: Кац, Кузнецов, Мамзенко

МПК: C25D 17/08

Метки: вращения, гальванической, обработкидлинномерных, подвеска

...валу редуктора. Кривошип имеет.подвижный в радиальном направлениишарнирный палец 20 (фиг. 5),перемещаемый винтом 21. На пальце 20 подвижно посажен шатун 22, второй конецкоторого подвижно установлен на реверсивном зубчатом секторе 23 (фиг, 1и 3)взаимодействующем с шестерней15, В верхней части каркаса 1 приварены два подъемных захвата 24. Подвеска снабжена токоподводящей системой электропитания двигателя 16.Загрузка подвески обрабатываемыми:изделиями производится на загрузочной стойке автооператорной гальванической линии. Две обрабатываемые детали при откинутых рычажных .прижимах8 укладываются в гнезда винтов 6. Поворотом рычажных прижимов на осях 9с помощью откидных винтов 10 детальплотно поджимается к гнездам винтов6. После зажима...

Номер патента: 836183

Опубликовано: 07.06.1981

Авторы: Кирилов, Кузнецов, Никулин

МПК: C22C 35/00

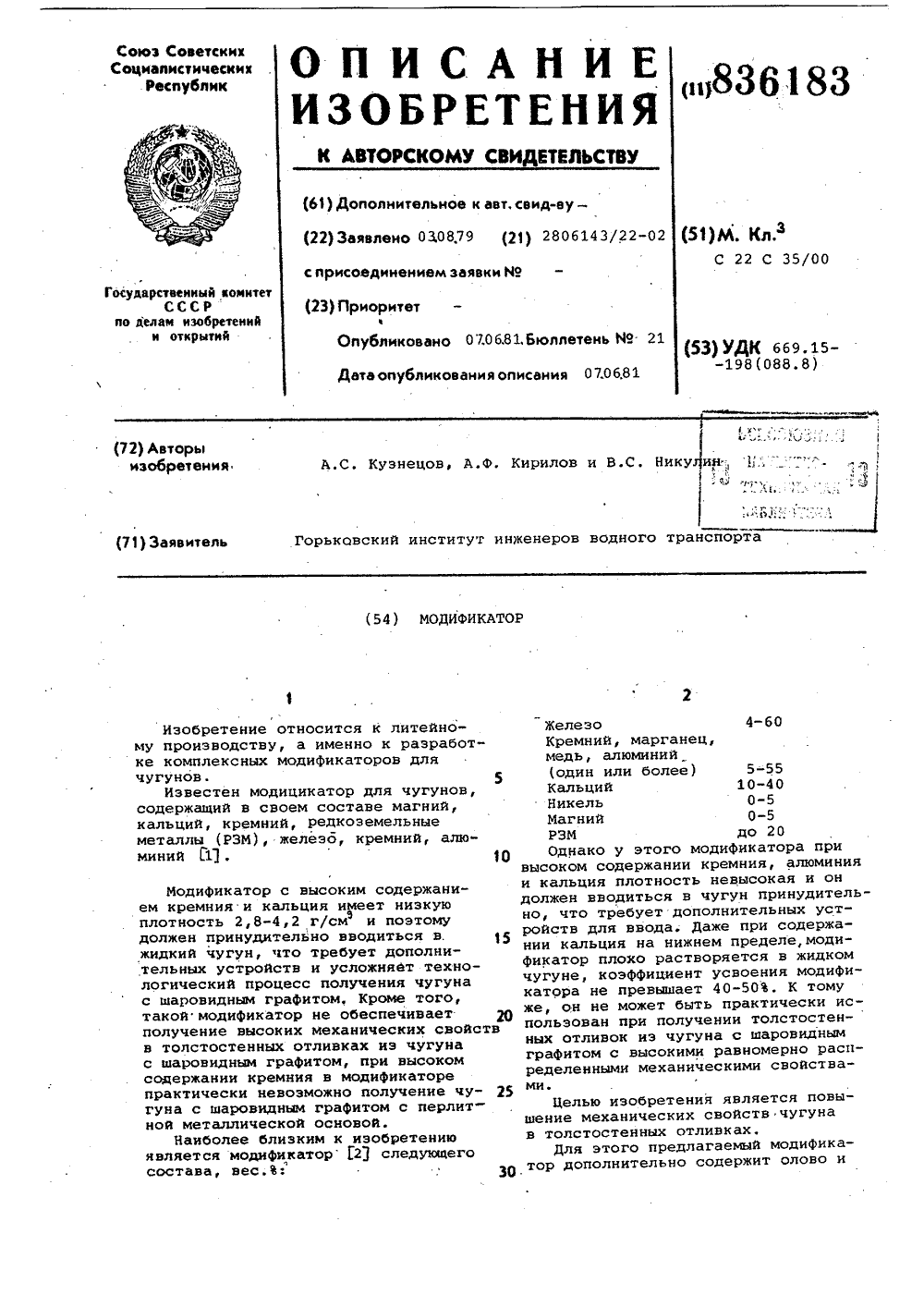

Метки: модификатор

...2,0 РЗМ 1,0 0,5 0,3 Олово 0,5 0,15 0,05 Сор Осталь- Остальное ное Осталь- ное Железо Таблица 2 Механические свойства составов Образец Структура чугуна) ( 1 ) 1 1 111 1 11 1111 111 перлитная 64 62 66 4,4 4,6 4,2 219 217 230 то же 61 59 63 41 4 кЗ 41 209 207 220 54 52 57 40" Зф 8 40 200 198 00 перлитоферлитная 193 51 3,7 ферритоперлитная 46 179 3,0 феррито- перлитная 36 2,6 163 бор при следующем соотношении компонентов, вес,%:Медь 5-50Кремний 0,5-3,0Марганец 1-8Алюминий 0,3-1,0Кальций 2-8Магний 2-10РЗМ 2,0-15Олово 0,3-1,0Бор 0,05-0,5Железо ОстальноеПредлагаемый модификатор готовилиметодом брикетирования, Сначала выплавляли сплав медь-кальций-магнийалюминий-РЗМ.Сплавы разливали в металлические 15изложницы и после охлаждения дробили на...

Номер патента: 835845

Опубликовано: 07.06.1981

Авторы: Довнар, Козлов, Кузнецов, Мухин, Прохоров, Растатуев, Савицкий, Стецко, Яцковский

МПК: B60K 17/28

Метки: механизм, мощности, отбора, средства, транспорт-ного

...с соединительной муфтой 4. Олотра жвостовика 17 осуществляется аналопично сменному хвостовику 12, Осевая фиксация хвостовиков 12 и 17 осуществляется стопорным кольцом 20, а уплотнение - резиновым кольцом 21.Радиальными опорами ведущей и ведомой,шестерен на всех режимах работы привода являютая зубчатые венцы т)рех равно,расположенных блок-шестерен 7. Смененные хвостовики опираются передним концом на подшипник б и фиксируются во втулке 1 б от проворачивания шлицевыми выступами, от осевого перемещения - стопорным кольцом 20,Смена хвостовиков осуществляется при переналадке привода с одного режима па другой, для чего достаточно снять кольцо 20, заменить хвостовик и застопорить его посредством того же кольца 20.Механизм работает...

Номер патента: 835816

Опубликовано: 07.06.1981

Авторы: Бекин, Болотовский, Кузнецов, Немытков

МПК: B29H 7/18

Метки: полимерных, поперечной, резкилистовых

...в корпусе на осях с перекрытием их режущих кромок, привод ножа и механизм для отмера длины заготовки, согласно изобретению каждая пластина ножа шарнирно установлена на оси и подпружинена относительно корпуса, а валик выполнен подпружиненным относительно станины.На фиг, 1 изображена схема ув исходном положении; на фиг. 2в момент реза; на фиг. 3 - вид А835816 Составитель Е. Михайловаедактор 3. Бородкина Техред И. Пенчко Корректор О. Тюри Заказ 1136/12 НПО Поиск Изд. Ьо 386 Тираж 694 Подписноерственного комитета СССР по делам изобретений и открытий13035, Москва, Ж, Раушская наб., д. 4/5Т 1 пографпи, пр. Сапунова, 2%3Устройство содержит смонтированные на станине 1 подающий валик 2 и нож, включающий корпус 3 с закрепленными режущими...

Номер патента: 835599

Опубликовано: 07.06.1981

Авторы: Галинов, Гейдебрехов, Дмитриев, Кузнецов, Литвинов, Шевцов

МПК: B22C 9/10

Метки: линия, стержней

...подъема пустых стержневых ящиков 1 и подъемного стола 2 передачи драйеров на приводной роль- ганг примыкающих соответственно к приводному рольгангу твердения стержней 3 и приводному рольгангу 4 подачи драйеров смесителя непрерывного действия 5, вибростола 6, вмонтированного в раму приводного рольганга 3, кантователя 7, связывающего приводные рольганги 3 и 4, стола 8 опускания стержневых ящиков и стола 9 опускания драйеров, примыкающих соответственно к гравитационному рольгангу 10 подачи пустых стержневых ящиков и гравитационному рольгангу 11 драйеров, расположенных под приводными рольгангами 3 и 4, На приводном рольганге 4 драйеров установлен протяжной стол 12,Работа на линии происходит в автоматическом режиме и осуществляется следующим...

Номер патента: 835555

Опубликовано: 07.06.1981

Авторы: Денисов, Дылдин, Кузнецов, Портнов

МПК: B21C 5/00

Метки: волоку, заготовки, по-лой, проталкивания, профильную

...20 Форм изобретения Устройство готовки в пр щее тяговый версу, располо готовки в во чающееся(43) Опубликовано 07.06.81. Изобретение относится к волочильномупроизводству и может быть использованопри изготовлении профильных труб,Известно устройство для проталкиванияполой заготовки в профильную волоку,включающее тяговый элемент, подвижнуютраверсу, расположенную со стороны входазаготовки в волоку, и центрователь 11.Недостатком известного устройства является сложность привода для перемещения 10подвижной траверсы.Целью изобретения является упрощениеконструкции устройства.Поставленная цель достигается тем, чтоцентрователь выполнен в виде стержня, расположенного по оси проталкивания, и соединенного одним концом с тяговым органом, а другим - с...

Номер патента: 835436

Опубликовано: 07.06.1981

Авторы: Большаков, Ионина, Кузнецов, Савинов, Славинский, Спирюшкин

МПК: A61B 17/32

Метки: инструмент, ультразвуковой, хирургический

...механические колебания режущего инструмента с частотой 60 - 100 кГц и амплихудой в несколько микрон накладываются низкочастотные колебания порядка 50 Гц и амплитудой 1 - 1,5,мм.Работа электромагнита 5 за период действия напряжения с частотой 50 Гц показана на фиг. 2 - 5. При действии положительной полуволны сигнала на катушке секции 6 в ней возникает магнитное поле с поляр постыл, указанной на фиг. 2, 5 и У (5, - южный полюс, У - северный полюс), При этом в якоре 4 возникает намагниченность с полюсами Уо и 5 О. При додаче в следующий полупериод отрицательной полуволны сигнала на катушку секции 7 (фиг, 3) вней возникает магнитное поле У 2 и 5, Якорь 4 перемещается в направлении, указанномна чертеже стрелкой (полюса У 2 и 5 О притягиваются...
