Кузнецов

Номер патента: 764154

Опубликовано: 15.09.1980

Авторы: Кузнецов, Пирогов, Пономарев, Попов

МПК: H05B 7/109

Метки: дуговой, механизм, перемещения, печи, электрода

...со стойкой осуществлена :через дополнительную рейку, жестко соединенную с противовесом и находящуюся в зацеплении с выходной шестерней электропривода.На чертеже схематически изображен механизм; общий вид.Г-образная стойка 1 снабжена зуб-. чатой рейкой 2, перемещение которой . осуществляется приводом 3. Дополнительная рейка 4 жестко связана с противовесом 5 ичерез привод 3 и рейку 2 с Г-образной стойкой, которая расположена в неподвижной шахте 6 с направляющими роликами 7.Устройство работает следующим обра. зом.Привод 3 управляемый регулятором электрического режима, перемещает рейки 2 и 4. При этом противовес 5 практически. уравновешивает вес стойки с электродом.При крайнем нижнем положении стойки противовес занимает крайнее...

Номер патента: 764037

Опубликовано: 15.09.1980

Авторы: Кузнецов, Михайлец, Москаленко, Мостовяк, Шидловский

МПК: H02J 3/26

Метки: фильтросимметрирующее

...габари-ты, вес и стоимость), которая более 30 чем в два раза превышает мощность несимметричной нагрузки;2) повышенное (по сравнению с номинальным) напряжение на конденсаторах схемы3) низкий входной емкостной коэффициент мощности (не более 0,5).Частично укаэанные недостатки устраняются в известном фильтросимметрирующем устройстве (ФСУ), состоящем из двух индуктивных и одного емкостного элементов, соединенных в звезду (2). Мощность этого устройства и напряжение на конденсаторах не превышают соответственно мощности однофазной нагрузки и напряжения сетиНедосТатком такого ФСУ является низкий отстающий коэффициент мощности симметрированной сети, близкий к 0,5, что ухудшает энергетические характеристики схемы; и ограничивает ее...

Номер патента: 763854

Опубликовано: 15.09.1980

Авторы: Кузнецов, Печерский, Потемкин, Прозорова, Руднев

МПК: G05B 19/16

Метки: автоматической, машиной, роторной

...при совместном вращении ротора 1 и револьверного диска 6. Поднимаясь, инструменты выходят из гнезд диска 6, который затем поворачивается относительно ротора 1 на один заданный шаг, перемещая тем самым изделия последовательно с одной рабочей позиции на другую, и так до позиции выгрузки. Циклограмма работы рабочих инструментов задается конструкцией гидрораспределителя 8. В момент завершения рабочего хода инструмента 4 датчики 10 и 11 подключаются к импульсной катушке 16, которая обтекается постоянным током, причемпри правильной сборке направлениетока в катушке будет одно, а прикаком-либо браке - противоположное.При этом проходящий мимо катушки16 постоянный магнит 14 приобретаетто или иное расположение магнитныхполюсов. При дальнейшем...

Номер патента: 763748

Опубликовано: 15.09.1980

Авторы: Белогольский, Кузнецов, Саморукова, Трохан

МПК: G01N 21/30

Метки: влажности

...влажности, лийзы 4, фокусирующей пучки на модулятор 5, и передающей линзы 6, фокусирующей пучки излучения в исследуемой среде 2, и приемнуючасть, включающую в себя приемный объектив 7, светоделитель 8, матовый светофильтр9, пропускающий излучение, не поглощаемое средой, матовый светофильтр О, пропускающий излучение, частично поглощаемое средой, два фотопреобразователя 11,12 измерительный блок 3, входы которогоподключены к фотопреобразователям 11,2,а выходы к регистрирующему устройству 14.Устройство работает следующим образом,Два несовпадающих пучка излучения,первый от источника 1 непосредственно, адругой от вогнутого зеркала 3, установленного под углом, испущенный также источником 1, линзой 4 направляются на модулятОр 5, который...

Номер патента: 763739

Опубликовано: 15.09.1980

Авторы: Кузнецов, Рово

МПК: G01N 3/40

Метки: бринеллю, прибор, твердости

...47,ограничивающий ход каретки 30.Взаимное расположение индентора41 и щупа 44 таково, что ось первого ии вершина щупа лежат в одной плоскости, параллельной направлению движениякаретки 30.На корпусе нагружающего устройства 4 О1 установлен ограничитель 48,Электроконтактный датчик 45 электрически связан с реле 49 (Фиг.2),нормально закрытые контакты которого находятся в цепи генератора постоянной частоты, и преобразователемхода 51 ЭВИ 52 с электропечатающимустройством 53.Механизм 2 подъема образца состоитиз опоры 54, направляющих 55, ходового винта 56, редуктора 57 с двигателем 58 и муфтой 59 предельного момента и предметного стола 60.Механизм 3 вертикальных перемещений состоит из ходового винта 61,гайки 62, редуктора 63 и...

Номер патента: 763593

Опубликовано: 15.09.1980

Авторы: Алехин, Борн, Кузнецов

МПК: E21C 37/06

Метки: дробления, массивов, пористых, трещиноватых

...из прорезиненной ткани, в центре которого закреплена эластичная пробка 3,Эластичная пробка 3 сообщена с линией 5, на которой установлен клапан 6, сообщенный с вакуум-насосом 7.В варианте способа по фиг. 2 в массиве 1 происходят одновременно несколько шпуров (скважин). Центральный шпур 2 и вокруг него на равном расстоянии радикально расположенные шпуры 8.Подготовленный массив 1 затем накрывают оболочкой и вводят эластичные полые пробки - в центральный шпур эластичную пробку 3, в радиальные шпуры эластичные пробки 9.Эластичная пробка 3 сообщена линией 5 через клапан 6 с вакуум-насосом 7. Эластичные пробки 9 сообщены с клапанами 10, Кроме такого подключения, каждый из шпуров (скважин) 8 может также подключаться к одному или нескольким...

Номер патента: 763522

Опубликовано: 15.09.1980

Авторы: Кузнецов, Марчук, Мелешко, Морозов, Павлов

МПК: E02B 15/02

Метки: льда, образования, предотвращения

...ввиду прямо- точной системы подогрева, Трубопровод для стенки судоходного шлюза при длине 300 метров по расчету имеет диаметр 150 - 200 мм. Нагрев такого столба жидкости даже на 1 - 2 град требует значительного расхода энергии. оЦелью изобретения является повышение эффективности устройства.Поставленная цель достигается тем, что в устройстве для предотвращения образования льда на поверхности сооружений, включаюшем перфорированный трубопровод для подачи рабочей среды и экран, последний выполнен гибким и прикреплен к сооружению с образованием между ними щелевого зазора и полости, внутри которой расположен перфорированный трубопровод. Кроме того, к нижней кромке гибкого экрана может быть прикреплен груз.На фиг, 1 изображено предлагаемое...

Номер патента: 763398

Опубликовано: 15.09.1980

Авторы: Алтунян, Гилимьянов, Иванчев, Кузнецов, Скрипачев, Сыров

МПК: C08L 23/06

Метки: композиция, полимерная

...композиции не только за счет введения поляр" ного наполнителя, но и за счет введения полярного модификатора.Целью изобретения является улучшение диэлектрических свойств наполненного полиэтилена..763398 П одолжение табли Состав композиции, вес.Ъ Разрушающенапряжениеприрастяжениикгс/ Я угла иэлект- рических потерь при 1 10 Гц Показательтекучестирасплавг/10мин ПолиэтиБис-алкенилсукцинимид-бистиэтиленамин Сополимерэтиленас винилацетаПри- .мер Алк нил сук- цин- ан- гид- рид Диамидадининовойкислоты Бис- (2 оксиметил- трет- бутилфенил) метан леннизкойплотности Мел Каоли люда(контроль- ный) 90,00 17 89,75 106 1,66 0,0008 109 1,78 0,0002 105 1,70 0,0003 100 1,83 0,0003 го,оо 0,25 10,00 10,00 0,250,25 18 89, 75 19 89,75 10,00 Полимерная композиция...

Номер патента: 763099

Опубликовано: 15.09.1980

Авторы: Кузнецов, Сомин

МПК: B27M 3/06

Метки: лицевого, набора, паркета, слоя, щитового

...13, к которым пружинами 14 и 15 прижаты рычаги 16 и17 и которые контактируют с пружинами 18 и 19На главном валу 11 установлены кулачок 20, к которому посредствомпружины 21 прижат рычаг 22, соединен"ный с досылателем 8 диагональных рядов, и кулачок 23, к которому прижаттолкатель 24 с клином, взаимодействую"щий с механизмом подъема подвижнойплатформы 9 стола 5, Для уменьшенияхода толкателей 3 и 4 рядов квадровпри перемещении квадров по наборнойплоскости 6 в ступенчатое окно 7, наГней между рядами квадр 25 и 26 и ступенчатым окном 7 находятся вспомога"тельные квадры 27 и 28,15Установка работает следующим образом,При вращении главного вала 11 отпривода 10 пружины 14 и 15, прижимаярычаги 16 и 17 к своему проФилю, толкателями 3 и 4 рядов...

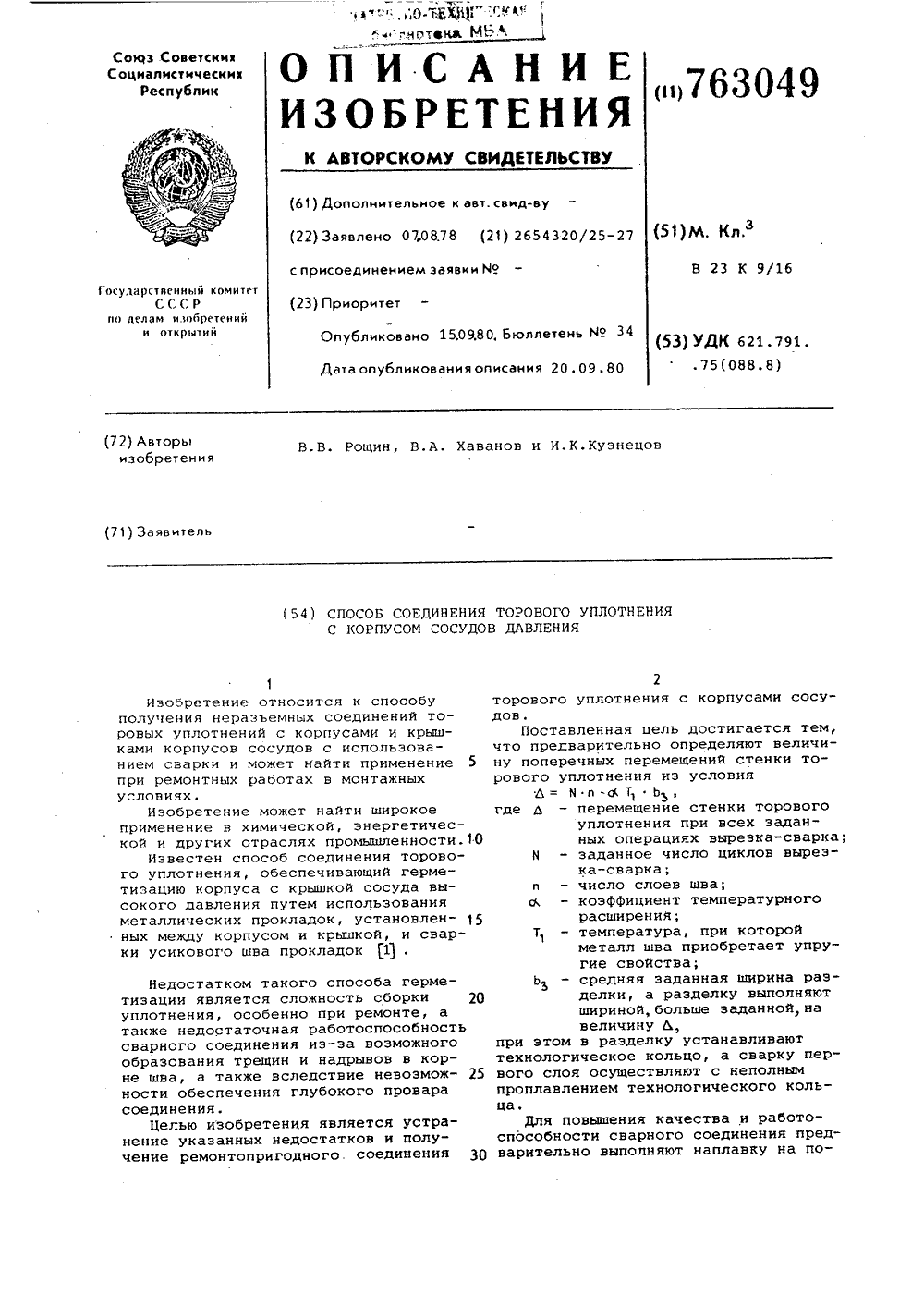

Номер патента: 763049

Опубликовано: 15.09.1980

Авторы: Кузнецов, Рощин, Хаванов

МПК: B23K 9/16

Метки: давления, корпусом, соединения, сосудов, торового, уплотнения

...заданной покрайней мере на величину Д, и расположение скоса б раэделок в одном итом же месте обеспечивает разделкупри заданном числе операций всегдапо металлу шва и, таким образом, целостность торового уплотнения 2 сохраняется. П р и м е р . В соединении корпуса сосуда давления с крышкой применено торовое уплотнение с сечением ф 4 бх 4. Материал корпуса сосуда и торового уплотнения - сталь 12 Х 18 Н 10 Т По ГОСТ 5632-72. Сварку торового уплотнения выполняли плавящимся электродом в среде защитного газа, высота наплавки одного прохода равна 2,5 мм. Заданная разделка имеет среднюю ширину 20 мм, глубину 12 мм и угол скосакромки 20 О, Планируемое число раэгерметизаций 3. Предварительно определяли величину поперечной усадки швапри всех...

Номер патента: 759071

Опубликовано: 30.08.1980

Авторы: Васильев, Домаскин, Иванов, Кузнецов, Резников

МПК: A01K 61/00

Метки: коллектор, моллюсков, разведения

...4, расположенном в узкой части петли ленты 2, где они в наибольшей степени защищены от различных вредных факторов.В процессе роста сеголетков устриц к ним поступают жизнеобеспечивающие агенты в основном через отверстия крышки 6 и удаляются продукты распада через перфорации рамы 1 и ленты 2. По мере роста особи устричной молоди конкурируют друг с другом, поэтому всегда среди них оказывается наиболее сильная особь с превалирующим темпом роста, которая постепенно стремится заполнить все гнездо. Не исключено развитие в гнезде нескольких моллюсков, а также закрепление их в пазах и с внешней стороны ленты 2. Однако эти единичные экземпляры не отражаются на промышленной продукции, к тому же эти моллюски могут быть легко удалены при...

Номер патента: 754058

Опубликовано: 07.08.1980

Авторы: Андриенко, Вартанов, Демидов, Деркач, Карцев, Кузнецов, Мысов, Погребняк, Протасов, Рябов, Черников

МПК: E21C 27/22

Метки: выработок, горных, комбайн, проходки, проходческий, электротермической

...и платформы с рабочим органом, имеющим нагреватели инфракрасного излучения и механические породоразрушающие инструменты и состоящим из кольцевых насадок, образованных съемными секциями. Съемные секции оснащены нагревателями инфракрасного излучения и механическим породоразрушающим инструментом. Ходовая часть установлена на корпусе шарнирно и соединена с ним гидродо м крата ми.7540584но на всю поверхность забоя независимоот сечения проводимой выработки. Формула изобретения 311 фиг. 1 пок п общий вид проходчес кого комбайн; па фиг. 2 - рабочий орган ппоходческого комбайна со стороны забоя;и и фиг. 3 - вид на проходческий комбаин сзди.11 роходческий комбайн состоит из ходовой части 1, установленной шарнирно на корпусе 2, платформы 3,...

Номер патента: 754049

Опубликовано: 07.08.1980

Авторы: Иванов, Кузнецов, Кузьминов, Сипунов

МПК: E21B 45/00

Метки: усилий

...стяжные болты передают усилие, перемешающее встречо но пластинообразные элементы.Это смещение развивает в гидравлической камере давление, пропорциональное нагрузке.Недостатки данного устройства следую- о щие.Сочленение жестких звеньев с пластино- образными жесткими звеньями болтами по типу фланцевых соединений увеличивает габариты устройства, а относительно большое количество болтов (зависящее от их диаметра и величины нагрузки) создает определенные трудности при его сборке и разборке и снижает надежность устройства,Целью настоящего изобретения является уменьшение габаритов и повышение надеж- и ности в работе. 4Наличие двух гофр в диафрагме осуществляет центрирование поршня и штока, врезультате чего между штоком и корпусомвсегда...

Номер патента: 754022

Опубликовано: 07.08.1980

Авторы: Баранов, Кузнецов, Моргуновский, Попов

МПК: E04G 3/10

Метки: люлька

...по фронтону здания посредством каретки 1, при этом рабочая площадка 2 занимает крайнее верхнее положение.В период работы люльки включают в действие тяговые лебедки 6, в результате 35 ЯО Яэ беля подпружинены и шарнирно закреплены на рабочей площадке, а рычаги управления натяжением канатов смонтированы на несущей грузы оси, через блоки которой пропущены канаты, при этом опора выполнена в виде каретки установленной в направляющих.На фиг. 1 изображена предлагаемая люлька; на фиг. 2 - люлька, вид сбоку (вид А).Люлька содержит подвижную опору в виде каретки 1, к которой подвешена рабо чая площадка 2. Каретка 1 имеет возможность перемещения по фронтону здания 3 посредством ходовых колес 4, установленных в направляющих 5.На рабочей...

Номер патента: 754021

Опубликовано: 07.08.1980

Авторы: Комаров, Кузнецов, Лещенко

МПК: E04G 3/10

Метки: подвесные, подмости

...2 с опорными узлами 3, причем шарнирно закрепленные откидные опорные балки 4 имеют захваты 5, внутри которых размегцены дополнительные тросы 2 и выдвижные фиксаторы 6.Опорные балки 4 расположены на опорных узлах 3, а настил 7 шарнирами 9 соединен с рабочей площадкой 1 и закреплен на опорных балках 4, причем настил 7 выполнен с75402зограждением 8, которое на шарнирах 9 закреплено к настилу 7.На фиг. 2 устройство показано в сложенном положении, причем настил 7 со сложенным ограждением 8 приведен в вертикальное положение, а откидные опорные балки 4 с захватами 5 и выдвижными фиксаторами 6 совмещены с откидной плоскостью рабочей площадки 1.На фиг. 3 и 4 устройство на заданной высоте с помощью опорных балок 4, захватов 5 и выдвижных...

Номер патента: 753825

Опубликовано: 07.08.1980

Авторы: Дудеров, Кузнецов, Мельников, Тульский

МПК: C04B 29/02

Метки: бетона, легкого, смесь, сырьевая, угнеупорного

...фосфатный заполнитель753825 Термостойкость,количество воздушных теплосмен 32 71 больше 70 больше 70 Температура термообработки, С 300 200 200 200 40 Формула изобретения Карборундовые отходы "пескоструйной" обработкиметаллических поверхностейПористый фосфатный заполнитель 50-65Остальное Фосфатное связующееОгнеупорная глина 13-23 55 2. Авторское свидетельство СССР10-13 У 480668, кл. С 04 В 29/02, 1975Составитель О.МоторинаТехред Н.Ковалева, КорректорО.Ковинская Редактор Т.Портная Заказ 5014/5 Тираж 671 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 1130.з 5, Иосква, Ж, Раушская наб., д. 4/5филиал ППП "Патйнт", г. Ужгород, ул. Проектная, 4 зерна карборунда, обладающие низким коэффициентом термического...

Номер патента: 753529

Опубликовано: 07.08.1980

Авторы: Зубарев, Кузнецов, Мангасаров, Манохин, Нечаев, Солодовников, Федоров, Чижиков

МПК: B22D 11/047, B22D 11/10

Метки: горизонтальной, металлов, непрерывной, разливки

...затвердевания металла затравка вытягивает заготовкус помощью тянущих клетей 1. После того как заготовка 9 вошла в тянущиеРклети 1, затравка отрезается и процесс вытягивания осуществляется засчет взаимодействия тянущей клети изаготовки 9, Режим процесса вытягивания заготовки 9 осуществляется в соответствии с технологией, При этом 2 Онеобходимо систему иэ кристаллизатора 3, стакана 5 и промежуточной емкости 7 оставлять жестко скрепленной,а процесс периодического вытягиванияосуществлять или эа счет колебанияуказанной системы при постоянной скорости вытягивания заготовки 9 или принеподвижном состоянии той же системы,но путем изменения скорости вытягивания заготовки 9 с помощью тянущихЗОклетей 1.Благоприятные условия формирования...

Номер патента: 753453

Опубликовано: 07.08.1980

Авторы: Космодемьянский, Кузнецов, Миргородский, Сурков

МПК: B01F 13/02

Метки: пеногенератор

...8 для воздуха.На рабочем колесе .по перифериизакреплены штифты 9, на уровне которых на боковой поверхности корпуса установлены направляющие лопатки 10.Центральная часть перегородкивыполнена в виде обратного усеченного конуса 11 с отверстиями 12. Камера циркуляции снабжена крышкой 13и патрубком 14.Пеногенератор работает следую-.щим образом,Вспениваемая жидкость подается вприемную полость вращающегося рабочего колеса 6, Причем подача обеспечивается таким образом, чтобы уровень поступающей жидкости в приемнойполости был ниже уровня дополнительных тангенциальных каналов 8 для нагнетания воздуха,По тангенциальным каналам 7 жидкость нагнетается в периферийнуючасть камеры вспенивания, Под действием гидростатического давления,...

Номер патента: 753386

Опубликовано: 07.08.1980

Авторы: Кузнецов, Кукушкин, Никульчев, Ярмашев

МПК: A01D 34/00, A01D 41/14

Метки: жатка, зерновых, культур

...А-А фиг. 1.5 Жатка состоит из корпуса,1 и размещенного внутри него шнека 2 справо- и левосторонней навивкой 3 и4. В днище корпуса 1 выполнено углубление 5 с переменной по длине шнека2 высотой сечения. Углубление имеетвид желоба, задняя стенка б которогоустановлена по отношению к его основанию под острым углом. В процессе работы жатки срезанная хлебная масса под воздействием навив. ки 3. и 4 шнека 2 перемещается к его средней части.Поскольку в направлении перемещения массы шнеком 2 зазор между его навивками 3 и 4 и основанием углубления 5 постепенно Увеличивается,то плотность хлебной массы поддерживается постоянной, что в свою очередь исключает перегрузку и заклинивание шнека 2.Поступившие в жатку посторонние предметы и камни...

Номер патента: 752824

Опубликовано: 30.07.1980

Авторы: Бронштейн, Галактионова, Дрогин, Земляков, Красс, Кузнецов, Курлыкин, Пирогов, Рабинович, Скачкова, Фарнасов

МПК: H05B 7/148

Метки: автоматический, дуговой, мощности, регулятор, трехфазной, электропечи

...4,выполненного, например, на операционномусилителе.Значения Ь,М Ч Я определяются расчетно-экспериментальным методом для конкретной печной установки.Сигналы, снимаемые с датчике 1 тока,датчиков 2, 3, 4 первых производныхтока дуги по времени и датчика 5 фазового напряжения (согласно выражению 1)подаются на входы блоке 6 выделениянапряжения на дуге, выполненного, например, на операционном усилителе, сигнелс выхода которого пропорционален напряжению на дуге и подается на вход блока7 выделения действуюшего значения напряжения на дуге. Сигнал с выхода блока7 выделения действующего значения напряжения на дуге подается на первый входэлемента 8 совпадения, на второй входкоторого подается сигнал, пропорциональный действующему значению тока...

Номер патента: 752630

Опубликовано: 30.07.1980

Авторы: Борисов, Зюзина, Кондратьев, Кузнецов, Малин

МПК: H02K 5/14

Метки: малой, мощности, узел, щеточный, электрической

...изобретения является упрощение обслуживания щеточного узла в эксплуащит с пазами, в которых расположены края шеточных траверс, выполненных из электропзоляционного материала и снабженных щеткодержателями со щетками и нажимными пружинами, пружинные защелки, один конец которых входит в паз траверсы, подшипниковый щит снабжен кронштейнами, на торце каждого из которых выполнен скос и ниша под ним, а другой конец пружинной защелки расположен в указанной нише.На фиг. 1 показан щеточный узел, общий впд; на фиг. 2 - разрез А - А на фиг. 1.Щеточный узел содержит траверсы 1, количество которых соответствует колнчеству щеток. Каждая траверса выполнена из изоляционного материала и имеет паз 2, щеткодержатель 3, щетку 4 и нажпмную...

Номер патента: 752608

Опубликовано: 30.07.1980

Авторы: Кузнецов, Свиридов, Уткин, Хомяк

МПК: H02J 1/02

Метки: нагрузки, электропитания

...выпрямленного напряжения,Принцип работы может быть рассмотренна примере выделения фильтром, например,шестой гармоники. 15Выделенная б-я гармоника напряжениясо вторичной обмотки трансформатора через разделительный конденсатор б прикладывается к обмотке возбуждения генератора 1. Под действием напряжения 6-й гармоники в обмотке возбуждения появляетсяпеременный синусоидальный ток с частотой61 (1 - частота сети). Переменный ток ротора создает в пространстве неподвижное(относительно ротора) синусоидальное, 25пульсирующее во времени магнитное полес частотой 61 и амплитудой магнитного потока Ф. Синусоидально пульсирующий поток Ф можно заменить двумя вращающимися с одинаковой скоростью в противоположные стороны синусоидальными потоками (1),р...

Номер патента: 752534

Опубликовано: 30.07.1980

Авторы: Кузнецов, Кулаков, Петренко

МПК: H01H 33/664

Метки: вакуумный, выключатель, высокочастотный

...относительно оси неподвижного контакта и попарно соединенных концами упругих металлических пластин, на которых закреплены подвижные контакты, охватывающие неподвижный, причем противоположные концы одних из попарно соединенных пластин закреплены на выводе подвижных контактов, а концы других пластин связаны с механизмом перемещения контактов,При такой конструкции обеспечивается охватывание подвижными контактами неподвижного и надежное многоточечное контактирование за счет упругости каждой из пар пластин.Путь высокочастотного тока и теплового потока в предлагаемой конструкции значительно меньше при сравнимой площади, по которой течет ток и тепловой поток и, следовательно, уменьшаются потери мощности в токоподводе и улучшается...

Номер патента: 752490

Опубликовано: 30.07.1980

Авторы: Барышников, Бычков, Капитанов, Кузнецов

МПК: G11C 19/36

Метки: регистр, сдвига, трехтактный

...Т связан с базой транзистора Т , а коллектор К 8транзистора Тсвязан с базой транзистора ТцТретий триггер выполнен на п-р-итранзисторах Т, Тэ и р-и-р транзисторе Т 9. Для чего коллектор К транзистора Т соединен с базой транзис-8тора Т 7, а коллектор К транзистораТ 7 соединен с базой транзистора Т 8Коллектор К транзистора Т связан сбазой транзистора ТВ, а коллектор Ктранзистора Т связан с базой транзи 9стора Ту.На змиттеры р-п-р транзисторовТЭ, ТА, Т подается тактовое питание,базы даннйх транзисторов подключенык земле.Эмиттеры и-р-п транзисторов Т,Т, Т 4, Т 8, Т 7, Т 8 подключены к земле, коллекторы К соединены с базамипротивоположных транзисторов после-дующих триггеров, а коллектора КЭсоединены с базами...

Номер патента: 752457

Опубликовано: 30.07.1980

Авторы: Бирюков, Ветров, Коновалов, Кузнецов, Подольский

МПК: G09B 9/00

Метки: объекта, оператора, тренажер, энергетического

...и смазки, указате- по шесть параллельным каналам и изме 30ли давления масла, уровня топлива, та- няет длительность канальных импульсов.хометр, амперметр и вольтметр на Шесть канальных импульсов параллельно,чертеже не показаны),но неодновременно, поступают на входформирователя б и имеют, фазовый сдвиг,кратный периоду следований импульсовКроме того, в этом блоке 2 смонтиформирователя 3. На выходе формироварованы элементы, на котоРых выполне .теля б вырабатываются три импульсауправления, причем второй импульсно логическое устройство по управлеуправления сдвинут по Фазе относительнию элементами индикации и контроляв зависимости от поступающи вд 4 О но первого на длительность канальносигналов, связанных с де тсвязанныхс...

Номер патента: 752444

Опубликовано: 30.07.1980

Авторы: Калинин, Кузнецов, Орехов, Резников

МПК: G08C 19/28

Метки: декодирующее

...т л и ч а ю щ е е с я тем, что, с целью повышения достовер ности приема и обработки информации, в устройство введены дешифратор, запоминающий блок, формирователь сигналов слов, блок управления и элемент сравнения, первый вход которого соединен с первым выходом запоминающего блока, второй вход элемента сравнения соединен С первым входом блока управления и подключен ко второй входной шине, выход элемента сравнения подключен к первому входу формирователя служебной информации и к второму входу блока управления, третий вход которого подключен к первому выходу формирователя сигналов слов, выход которого соединен с вторым входом Формирователя служебной информации, выход блока управления, первый выход блока проверки слов на достоверность и выход...

Номер патента: 752429

Опубликовано: 30.07.1980

Авторы: Калугин, Карпов, Кузнецов, Луппа, Уразаев

МПК: G08C 9/04

Метки: код, поворота, угла

...с контролируемым объектом (на чертеже не показан) диск 1, на котором размещены постоянные магниты 2, ориентированные друг 10 к другу одноименными полюсами, неподвиж.ный диск 3 с замыкающимися 4 и размыкаю. щимися 5 герконами, соединенными последовательно с блоком 6 измерения, Размыкающиеся Герконы 5 одним электродом соединены с за. 15 мыкающимися герконами 4, а другим электро. дом - с блоком 6 измерения и расположены относительно основных герконов 4 со смещением вдоль их оси, Раэмыкающиеся герконы могут перемещаться при настройке эоны сраба. 20 тывания, после чего жестко фиксируются.Шаг магнитов 2 на диске 1 выбран равным где 1 т 1 - количество магнитов.Шаг каждой пары герконов с контактными группами противоположного типа на диске...

Номер патента: 752353

Опубликовано: 30.07.1980

Авторы: Афонин, Кузнецов, Опришко, Рабин, Соколов

МПК: G06F 17/10, G06F 17/17

Метки: адаптивного, информации, сглаживания, цифровой

...поступает сигнал ,с оответствующий коэффициенту сглаживания . На управляющий вход блока 6сглаживания поступает сигнал запуска С(третий вход устройства) через элемент 457 задержки. Информационный выход блока 6 сглаживания соединен с соответствующим входом блока 2 сглаживания свыходов которого снимается сигнал сглаженйого значения (первый выход устройства) у; и сигнал окончания работы С(второй выход устройства), Управляющийвыход блока 6 сглаживания соединен ссоответствующими входами блока 2 сглаживания и триггера 3. 55 Триггер 3 предназначен для хранения знака предыдущей разницы, т.е. б. Элеменгом 4 экв;валентности производится Устройство адаптивного сглаживания цифровой информации работает следующим образом.На выходе триггера...

Номер патента: 752308

Опубликовано: 30.07.1980

Авторы: Кузнецов, Песошин

МПК: G06F 1/02

Метки: генератор, двоичных, символов, случайных

...НЕ, а выход каждого регулируемого делителя напря. жения подключен к соответствующему входу дополнительного элемента ИЛИ - НЕ (где-ь).Блок-схема генератора приведена на чертеже.752308 Генератор случайных двоичных символовсодержит генератор 1 тактовых импульсов,д элементов 2 ИЛИ - НЕ с и входами, выходы которых являются выходами 4 генератора, д регулируемых делителей 3 напряжения.Вход 5 всех делителей 3 може быть подключен либо к дополнительному источнику напря.жеиия, либо к выходу генератора 1,Логические элементы 2 со своими взаимными 1 О связями образуют многоустойчивый триггер.При действии на выходе генератора 1 сигнала многоустойчивый триггер находится в транзитном состоянии, на всех его выходах сформируются сигналы О. При появлении 0...

Номер патента: 752306

Опубликовано: 30.07.1980

Авторы: Кузнецов, Песошин

МПК: G06F 1/02

Метки: датчик, двоичных, равновероятных, символов

...вследствие влияния внутренних шумов являются случайнымивеличинами. Они определяют случайность значений периода. следования и длительности им.пульсов, а также случайность присутствия сигнала "1" в данном периоде импульсной последовательности генератора 1. Вероятностью появления сигнала "1" можно управлять напряжением, снимаемым с выхода суммирующегоинтегратора 2 и подаваемым через согласующийэлемент 3 на расширяющий вход одного изэлементов 7 илн 8 Это воздействие оказываетвлияние на режим работы активных компонентов, например на степень насыщения транзис.торов, логического элемента, что в свою очередь влияет на величину математического ожифлуктуирующего времени задержки 55логического элемента, при допустимом изменении его...
