Курбатов

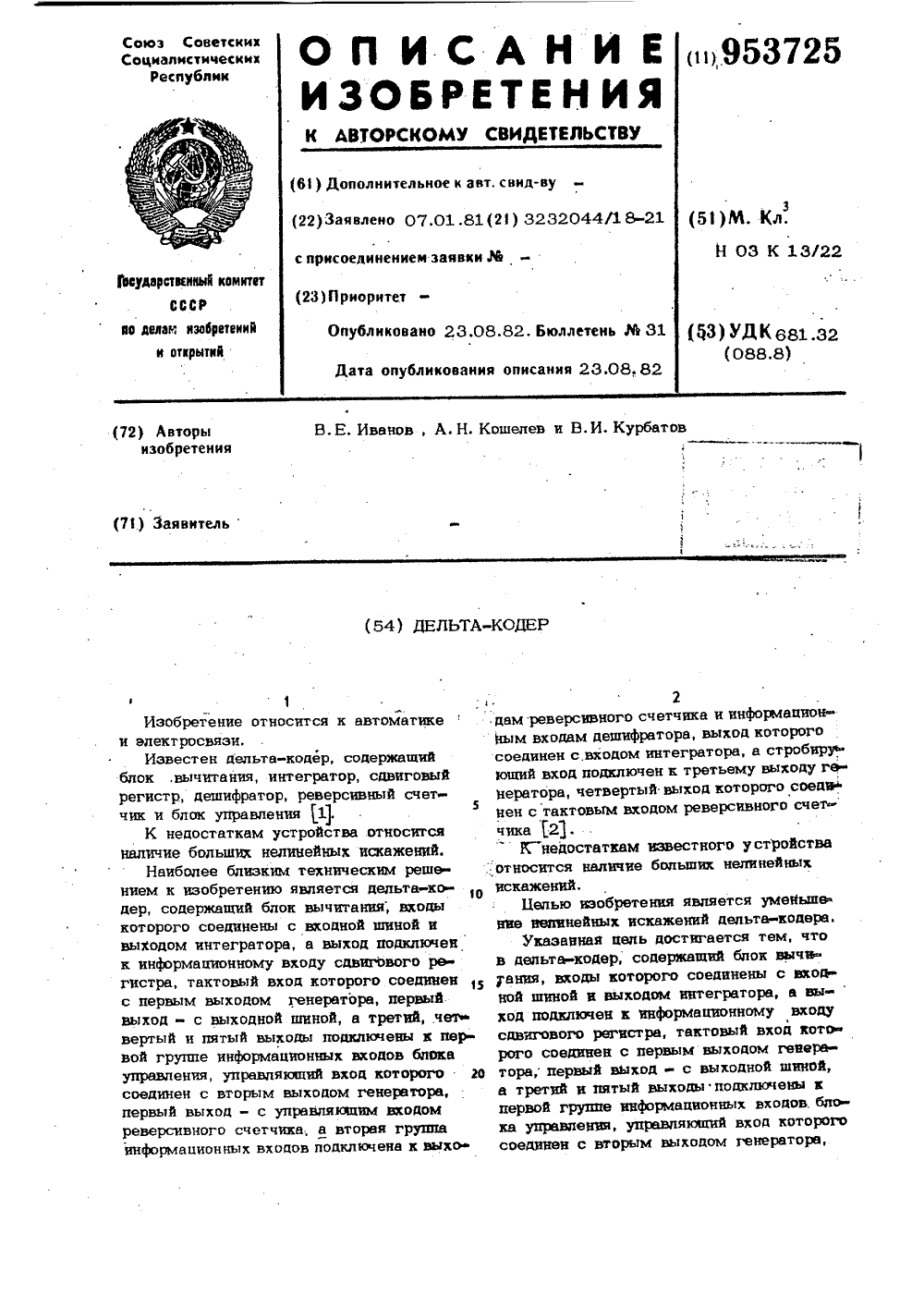

Номер патента: 953725

Опубликовано: 23.08.1982

Авторы: Иванов, Кошелев, Курбатов

МПК: H03K 13/22

Метки: дельта-кодер

...регистра 4, первый, второй и третий выходы которого подключены к информационным входам блока 1 3 управления прямым счетом, управляющий вход которого соединен с шестым выходом генератора 5, а выход - с управляющим входом ключа 11,Дельта-кодер работает следующим образом.Входной сигнал подается на один из входов блока 1 .вычитания, на другой вход которого подается сигнал аппроксимации с выхода интегратора 3, Выходной сигнал блока 1 вычитания поступает на информационный вход сдвигового регистра 4, на тактовый вход которого поступает им - пульсная последовательность тактовой частоты от генератора 5. Сдвиговый регистр 4 запоминает полярность выходного сигнала блока 1 вычитания в моменты поступления импульсов тактовой частоты и имеет...

Номер патента: 953131

Опубликовано: 23.08.1982

Авторы: Курбатов, Постников, Ризаев

МПК: E04B 7/10

Метки: покрытие, пространственное

...элемент; на фиг. 4 - то же, вид снизу; на3фиг. 5 - разрез А - А на фиг. 4; на фиг.6 и 7 - пластины покрытия; на фиг. 8 - узел соединения пирамидальных элементов.Пространственное покрытие состоит из равных секторов, включающий поярусно расположенные пирамидальные элементы 1 с 5 распорками 2 и опорный контур 3, выполненный в виде стержневых арок 4, установленных на фундаменте (не показан).Боковые грани смежных пирамидальных элементов 1 в каждом ярусе и между ярусами образованы пластинами 5 в виде параллелограмма и дополнительными элементами 6 в виде симметрично установленных треугольных пластин, имеющих общее основание. Пластины 5 и 6 имеют отогнутые кромки и соединены между собой в разборном 15 варианте покрытия, например, с помощью...

Номер патента: 952514

Опубликовано: 23.08.1982

Автор: Курбатов

МПК: B23Q 3/06

Метки: прихват

...вид сверху; на фиг, 2 - сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 2.Прихват состоит из опорного 1 и прижимного 2 плечей. В прихвате на наружных поверхностях прижимного плеча выполнены два скоса 3, на которые опирается фасонная шайба 4 своими шариками 5.Через фасонную шайбу 4 проходит откидной болт 6 и гайка 7 со сферическим торцом. Опорное плечо 1 на своем конце имеет на оси сферический ролик 8, Прижимное плечо 2 снабжено сферическими опорами 9.Прихват работает следующим образом, При навинчивании гайки 7 фасон ная шайба 4, шариками 5 действуя на пружинные скосы 3, перемещает прихват в сторону заготовок и одновременно сводит прижимное плечо 2 и закрепляет заготовки к основанию, т. е. осуществляет одновременный зажим...

Номер патента: 951209

Опубликовано: 15.08.1982

Авторы: Горский, Кононеров, Курбатов, Мирзабаев, Потаенко, Хайруллаев

МПК: G01R 33/07

Метки: датчиков, компенсации, температурной, холла

...остаточное на.Ояжен е датяка 2) Холла,11 змснецие окружающей темпеоатуры привоцит к температурному разбалансу:1 атчика 2";ца и 5 зменешю (наприьер, уведиегю 1остаочного напряжения. Одновременно цадроп :Иоцдыую величину уменьпится ток;рсз датчик ХОНда и падание напряженияи. первом резисторе 3, что приводит к росу напряжения ца Входе и выходе первогоГтся 8, ныхоцс оптроца 10, ца ньходевторя э усидитетя 11 и третьем резисторе 13.О .1 рц:сьцературцо:; умень.1 сции ОсгатоБОГОХ;ицсОя первый усидиедь 8 настраивает:я;.:.к им образом, и обы прп умеьшснии;адсн)я апряжеция на первом резисторе 31 рос;;По и уменьшение вахдноо цапрякегия 1 срвог ) сипцтеця 1.1 рсзд 711, Гате компецсатии остао Нного на:пяжс ИГ и его темцератупцго...

Номер патента: 949480

Опубликовано: 07.08.1982

Авторы: Курбатов, Трубачев

МПК: G01N 27/48

Метки: вольфрама, молибдена, полярографического, сплавах, сталях

...25 мл, смывая стаканчнк В котором проводили растворе 50 ние, малыми порциями серной кислоты (пл.1,84) и этой же кислотой доводят объем до метки, Раствор перемешивают. Для определения молибдена Ч эликвотную часть полученного раствора помещают в мерную колбу емкостью 25 мл и доводят объем до метки смесью диметилсульфоксида с водой (диметилсульфоксид - шесть частей по объему, вода - одна часть по объему). Раствор охлаждают, переб 0 мешивают, аликвоту помещают в электро лизер и полярографируют от 0,0 до -0,50 В (нас.к,э), Для определения вольфрама Ч аликвотную часть исходного раствора. помещают в мерную б 5 колбу емкбстью 25 мл, содержащую 15 мл диметилсульфоксида, охлаждают и доводят до метки серной кислотой (пл.1,84). Раствор...

Номер патента: 948668

Опубликовано: 07.08.1982

Авторы: Астафьев, Курбатов, Рабинович, Фролов

МПК: B28B 7/06

Метки: бетона, дисперсно-армированного, опалубка, формования

...в виде, вращающиобразных рычагов 5, одни конрых закреплены в подшипникахнижней поверхности поддона 1, адругие - выпущены эа борта 3 и снабжены шарнирами 7, которые связаны сшарнирным двузвенником 8, имеющимшарнир 9 для фиксации положения Чобразных рычагов 5 в положении споднятыми бортами 3,Изогнутый участок Ч-образных рычагов 5 выполнен в виде дуги 10 длиной, равной ширине гибкой пластины4, причем середины дуг 10 совпадаютс продольной осъю пластины 4. Поконтуру опалубка снабжена съемнымибортиками 11 для исключения перели-ва бетонной смеси. Угол и радиус дуги 10 Ч-образных рычагов 5 определяют угол изгиба и кривизну формуемых иэделий,Опалубка может. иметь борта 3 какс одной, так и с двух сторон поддона 1, а поверхности бортов и...

Номер патента: 946598

Опубликовано: 30.07.1982

Авторы: Казаков, Конторович, Куколев, Курбатов, Пермяков, Хомунов, Шпилев

МПК: B01D 29/38

Метки: пульсационный, фильтр-сгуститель

...и под последним. размецены патрубки для подачи суспензии, 65 Кроме того, средство для отводаФильтрата выполнено в виде установленной над фильтруюц 1 им элементом свозможностью вертикального возвратно-поступательного перемещения обечайки.Целесообразно снабжать Фильтротражателем потока в виде обратногоусеченного корпуса, расположенногонад патрубками для подачи суспензии.При выполнении фильтрующего эле-мента плоским с расположением егогоризонтально в верхней части аппарата на одном уровне с рабочиморганом пульсатора осуществляетсяФильтрация пульпы с пониженной плотностью благодаря расслоению ее вконической зоне.Кроме того, такое положение Фильтрующего элемента позволяет уменьшитьобъем фильтрата над фильтрующей перегородкой и тем самым...

Номер патента: 940811

Опубликовано: 07.07.1982

Авторы: Аликберова, Бараш, Дементьева, Зверев, Костина, Крыщенко, Курбатов, Синько

МПК: B01D 53/02

Метки: воздуха, соединений, цианистых

...промывают водой до нейтральной реакции фильтрата, а избыток влаги удаляют с помощью вакуум-насоса. После этого сорбционную колонну подключают к вентсистеме, подающей в колонну воздух с содержанием 0,6 мг/л НСХ и 0,4 мг/л КСХ, Анализ содержания примесей в воздухе ведут на входе и на выходе колонны потенпиометрическнм методом после поглощения цианпдов 5%-ным водным раствором МаОН, Содержание цианидов на выходе колонны составляет менее 0,1 мг/м (в пересчете па КСМ). Величина динамической обменной емкости (ДОЕ) волокна по цианидам составляет 0,51 мг-экв/г.П р и м е р 2. 16 г нетканого иглопробивного материала ВИОН АСс содержанием 36 масс. % МВП загружают в сорбционную колонну слоем высотой 5 см и заливают на 2 ч 10%-ным водным раствором...

Номер патента: 933182

Опубликовано: 07.06.1982

Авторы: Ермолов, Курбатов

МПК: B22C 7/05, B22C 9/03

Метки: вакуумной, плита, подмодельная, формовки

...мм, с сеткой сквозных координатных отверстий 2,. через которые проходят элементы 3 крепления и фиксации модели 4.В корпусе выполнена выемка под прокладку. На верхней стороне корпуса 1 установлен металлический сменный перфорированный лист 5 толщиной а 5-8 мм, в котором имеются отверстия размером до 1 мм. В выемке корпуса 1 под сменным листом 5.устанавливается прокладка 6 из пористого или волокнистого материала, Толщина перфориро- ванного листа 5 берется из расчета,сопротивления деформации под дейст-, вием веса модели и формовочной смеси. В листе 5 выполнены отверстия, идентичные отверстиям 2 корпусаформовку с применением предложен" ной подмодельной плиты производят следующим образом.Нагретую синтетическую пленку 7 опускают на модель 4 и...

Номер патента: 933158

Опубликовано: 07.06.1982

Авторы: Андрющенко, Аникеев, Голубенко, Зубов, Курбатов, Рытиков

МПК: B21C 23/22

Метки: биметаллических, заготовка, прессования, составная

...с уступом по перимет933 158 3 ру этой части, имеющим ширину, соответствующую толщине части из плакирующего металла, при этом часть из плакирующего металла выполнена короче части из основного металла на длину уступаНа чертеже представлена предлагаемая составная заготовка, продольный разрез,Составная заготовка состоит из 0 части 1 основного металла и части 2 плакирующего металла. Часть 2 выполнена короче части 1 на величину 0,1- 0,5 диаметра окружности, описывающей профиль поперечного сечения за готовки.Минимальная величина коэффициента 0,1 выбрана из условия предупреждения попадания в пресс-изделие пресс-утяжины при прессовании на матрицах с углом конусности 60-90 о. Максимальная20 величина коэффициента приНята равной 0,5, так как...

Номер патента: 932327

Опубликовано: 30.05.1982

Авторы: Крупник, Кудряшов, Кулаков, Курбатов

МПК: G01M 1/22

Метки: балансировочного, вращением, станка, шпинделя

...18 и 12 код-напряжение и частотанапряжение, а выходы - ко входу силового преобразователя 6, выход синтезатора11 частоты, соединен со вторым входом цифрового корректора 17, выход генератора 10 тактовой частоты - со вторымвходом измерителя 19 частоты вращения,а частотный тахогенератор 15 механически связан с приводом 7, предназначенным для вращения ротора 21.Устройство работает следующим образом,Синтезатор 11 частоты преобразуетустановленное на задатчике 13 скороститребуемое для балансировки число оборотов ротора 21 в частоту следованияимпульсов, используя высокостабильныйсигнал генератора 10 тактовой частоты,Выходное задающее воздействие программного блока 9 в виде периодической последовательности импульсов преобразуется...

Номер патента: 931978

Опубликовано: 30.05.1982

Авторы: Зиновьев, Курбатов, Юрьев

МПК: F04D 27/00

Метки: выходном, газа, давления, канале, нагнетателей, поддержания, центробежных

...дав.ления Р в узле 1 вычитания, на выходе которого возникает сигнал Ь разПрименение предлагаемого способа на компрессорных станциях магистральных газопроводов позволит повысить точность поддержания заданного давлеНия в выходном канале. Формула изобретения Способ автоматического поддержания давления газа в выходном канале центробежных нагнетателей путем изме; рения текущего давления в канале, сравнения его с заданным, формирова,ния регулирующего сигнала, сравнения его с сигналом, пРопорциональным скорости вращения одного из центробежных нагнетателей и изменения ее по результатам сравнения, о т л и ч а ю щ и й с я тем, что, с целью повышения точности, определяют суммар. ную разность заданного и текущего давления за фиксированный интервал...

Номер патента: 929622

Опубликовано: 23.05.1982

Авторы: Борейко, Гурвич, Кадырова, Кирпичников, Курбатов, Лиакумович, Матвеев, Мирясова, Охотина, Соковых, Титов, Эппель

МПК: C07C 39/06

Метки: арилалкилфенолов

...собойв основном монозамещенные в одно положение пирокатехины, никаких побочных и исходных продуктов реакции вреакционной смеси не обнаруживается.15 Установлено также, что при проведении реакции предложенным способом не протекает побочная реакцияполимериэации стирола. Об этом свидетельствует отсутствие осадков (или 20 помутнения) при сливании проб реакционных растворов в метанол. Отсутствиеолигостирольных продуктов подтверждается газожидкостным хроматографическим анализом, ФЧ,алкилируют стиролом при мольном соотношении исход;ных компонентов 1:1 - 1,2 с использованием 2 - 4 В дигидратаощавелевой кислоты при 90 - 150 С втечение 8 - 10 ч. Реакцию контролируют но убыли концентрации стироламетодом газожидкостной хроматографии,Реакцию...

Номер патента: 927756

Опубликовано: 15.05.1982

Авторы: Амирова, Вернов, Зуев, Коврайский, Курбатов, Лиакумович, Нефедов, Софронова, Усов

МПК: C02F 1/54

Метки: воды, конденсационной, стирола

...в соотношении 1:500,20 Сравнительные данные по качествуочистки конденсата от стирола известным и предложенным способом представлены в таблице,Способ по примеру Автоматические углеводороды, содержащиеся в очищенном конденсате, мол, 3 Бензол 0,0010 0,0600 0,5145Отсутствует 0,0073Отсутствует0,05100,00170,00270,0011 Отсутствует Известный0,0009 0,0037 О,ООМ 0,0009 0,0013 Из приведенных данных следует, что конденсат, очищеНный путем смешивания 40 его с бензолом, толуолом или их смесью имеет лучшее качество, так как не содержит такой вредной примеси, как этилбензол, а количество бензола и толуола в конденсате повышается 45 незначительно, Соотношение разбавитель: конденсат колеблется от 1:10 до 1:500, Увеличение этого соотношения выше...

Номер патента: 919775

Опубликовано: 15.04.1982

Авторы: Басюк, Выхухолев, Калугин, Кулешов, Курбатов, Никольский, Тулянкин

МПК: B21C 25/00

Метки: оребренных, панелей, прессования

...в направлении, перпендикулярном направпеиию перемещения пресс-штемпепя, штамп плит установпенным между контейнером и п-плитой замком, при этом матриена в стенке контейнера с, обрасовместно со штамп-ппитойго канала. В контейнер устанавливают слиток 6 и усилием со стороны пресс-штемпеля 7 деформируют его, При этом метапп заполняет часть рельефа штамп-ппиты, находяшуюся под отверствием контейнера, а затем давит на замок 5, давая возможность штамп-плите 2 перемешаться в направлении, перпендикулярном направлению перемещения пресс-штемпеля, Прессуемый метапп при этом выдавливается в продольный канал 3, образованный ма рицей 4 и штамп-плитой 2, Добавочное усипие, если оно необходимо, может сообщаться сиповым цилиндром ипи перемещающимся...

Номер патента: 918554

Опубликовано: 07.04.1982

Авторы: Зиновьев, Курбатов, Сорокин, Юрьев

МПК: F04D 27/02

Метки: нагнетателя, обнаружения, помпажа, центробежного

...этих приемников, определяют разность давлений. При возникновении помпажа в течение некоторого времени, определенного характеристиками прилегающих к центробежному нагнетателю трубопроводов и параметрами среды, происходит изменение знака указанной разйости. Происшедшее изменение знака фиксируется блоком памяти, по истечении этого интервала времени знак разности снова стаиовится поло" жительным. Это изменение знака также Фиксируется блоком памяти, при этом блок памяти суммирует оба изменения знака и если за фиксированный интерС остави тель В, МартыновРедактор А.Долинич Техред А. Бабинец Корректор С.йекмар Заказ 2090/3 Тираж 671 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, В"35, Раушская наб...

Номер патента: 912217

Опубликовано: 15.03.1982

Авторы: Конторович, Куколев, Курбатов, Линник, Симонов, Степанов, Шкодкин

МПК: B01D 33/04

Метки: действия, непрерывного, обезвоживания, суспензии, фильтр

...на самостоятельные секции позволяет при минимальных энергоэатратах на вакуумирование получить фильтрат из каждой или нескольких секций камеры необходимого качества.Соединение пластин скребка между собой выполнено разъемным, что облегчает замену нижней эластичнойи более быстро изнашивающейся пластины. В этом случае увеличивается срок службы фильтровального полотна.На Фиг. 1 представлен предлагаемый фильтр; на фиг. 2 и 3 - схемы соединения секций камеры отвода Фильтрата с источником вакуума.фильтр содержит корпус 1 с загрузочным устройством 2, многосекцион-,ную камеру 3 для отвода фильтратас патрубками 1, приемник 5 для обезвоженного продукта, Внутри корпусаразмещено неподвижное фильтровальное полотно 6 (щелевидное, перфорированное,...

Номер патента: 902694

Опубликовано: 07.02.1982

Авторы: Грезе, Курбатов

МПК: A01K 74/00

Метки: планктона, сбора

...замок 22, служащий для удержания кольца 20 до момента подьема устройства.Для стопорения рамок 7 после их открытия устройство имеет защелку 55 23, а на последней рамке 7 укреплен спусковой трос 24, связанный с автоматическим замком 22,В устрой ст ве в качестве а втоматицеского замка 22 могут быть использованы нашедшие применение в гидробиологической практике замыкателиразли чных конст ру кций .На Фиг.4 дан один из вариантовконструктивного выполнения автоматического замка 22, который можетсодержать зацепку 25, на которуюнадевают кольцо 20; и подпружиненный Фиксатор 26 с выступом, контактирующий с зацепкой 25. Спусковой трос 24 подключают непосредственно к фиксатору 26,Работа устройства заключаетсяв следующем.Подготовленное к...

Номер патента: 894073

Опубликовано: 30.12.1981

Авторы: Дизер, Курбатов, Очинский, Постников, Трофимов, Чирсков

МПК: E02D 5/80

Метки: анкер, грунтовый

...головка анкера, обший вид; на фиг, 3 - разрез А - А на фиг. 2; на фиг. 4 - грунтовый анкер в момент его нагружения в скважину; на фиг. 5 - то же, в момент раскрытия анкерной головки; на фиг. 6 - то же, при извлечении обсадной трубы,Грунтовый анкер включает заостренный наконечник 1, жестко связанный со штангой 2, и анкерную головку 3, надетую на штангу 2. Анкерная головка 3 выполнена из двух трубчатых элементов 4, жестко соединенных между собой стержнями 5, имеющими начальный выгиб наружу и ослабленными в местах сгибов 6. Верхний трубчатый элемент монтирован на штанге подвижно, а нижний неподвижно. Обращенные друг к другу концы трубчатых элементов анкерной головки 4 выпушены внутрь анкерной головки, а стержни 5 закреплены,...

Номер патента: 519940

Опубликовано: 23.12.1981

Авторы: Быстренин, Гущин, Денисов, Крпич, Курбатов, Лутцев, Милославский, Мудрый, Панчук, Рогаткин, Силаков, Тарасов, Хлопков

МПК: C22B 34/12

Метки: грануляции, титансодержащих

...гранул.20 Устройство состоит из барабана 1, внутренняя полость которого разделена на камеры 2 агрегирования шихты, окомкования и грануляции перегородками с отверстиями, площадь которых увеличина в сторону разгрузочного окна. Камера агрегирования имеет длину в 2 - 2,5 раза больше по сравнению с длиной остальных камер, Барабан 1 меет загрузочное 3 и разгрузочное 4 окна.Со стороны разгрузочного окна установлезв на форсунка 5 для подачи связующего ме51 9940 Редактор Т. Морозова Техред И. Заболотнова Корректор И. Осиновская Заказ 20/35 Изд,650 Тираж 694 Поднисное НПО сПоискь Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5 Тип. Харьк, фнл. нред. сПатви тодом противотока, навстречу...

Номер патента: 889089

Опубликовано: 15.12.1981

Авторы: Богданов, Гудков, Ивкин, Кискачи, Ковтонюк, Курбатов, Лебедев, Панков, Соколов

МПК: B01J 19/28

Метки: аппарат, магния, соединений

...обойму 12 и затягиваютвинты 13.Аппарат устанавливают в печь 6,при этом крышку-втулку 11 соединяютс валом привода вращения аппарата,конденсатор 10 устанавливают на катки 14, сальник 15 и фиксируют в опоре 16, конец трубки 4 соединяют с источником инертного газа, а штуцер17 - с системой поглощения избыткапаров мышьяка или фосфора, служащейодновременно гидравлическим затвором.Включают вращение аппарата со скоростью 25-30 об/мин, открывают подачу инертного газа со скоростью 2830 мл/мин и нагревают печь до 560 ф10 С,Пары мышьяка или фосфора, проходя через отверстия в стенках 2 емкости, реагируют с порошком магния с образованием соответственно арсенида или фосфида магния. В процессе вращения происходит перемешивание магния, в...

Номер патента: 887429

Опубликовано: 07.12.1981

Автор: Курбатов

МПК: B66C 13/12

Метки: объекту, подвижному, подвода, энергии

...сконцевым улором 7. На всех каретках 1, кроме;первой каретки, смонтированы пружинящие Г-образные захваты 8, предназначенные для взаимодействня с внездом 9 25 предыдущей каретки. Над направляющей2 расположены заслонки 10, выполненные с направляющей плоскостью 11. Первая каретка 1 выполнена также с направляющей плоскостью 12. Устройство, может быть З 0 снабжено пластяной 13, выполненной с охнами 14 и расположенной над направляющей 2.Устройство для подвода энергии к,подвижному объекту работает следующим образом.При движении падвижного объекта от упора 7 каретки 1 сщеллены друг с другом посредством захватов 8, При леремещеныи кареток 1,на длину, близкую к длине участка гибкого энергоносителя 5 между аоследней .кареткой 1 и лунктом питания 6,...

Номер патента: 877284

Опубликовано: 30.10.1981

Авторы: Ананенко, Исупов, Курбатов, Нелидов, Охрем, Тарасулов, Червинский, Ясуд

МПК: F27B 7/34

Метки: порошкообразного, тепловой

...контакт с частицами сырьевого .материала, загружаемого сверху в шахту с керамическими полукольцами,На фиг,1 изображена шахта теплообменника, продольный разрез на фиг.2 - разрез А-А на фиг.1.Устройство состоит из шахты 1, циклон с газоходами и течками (не показаны), вращающейся печи 2, узла 3 уплотнения между шахтой и вращающейся печью, встроенных в шахту керамических . полуколец 4, расположен ных в шахматном порядке, топочной камеры 5 с фурмой, системю 6, подачи топлива.Устройство работает следующим образом.Порошкообразный материал поступае в верхнюю часть теплообменного .Устройства и вводится в шахту 1 в ее верхней части. Горячий газ движется из вращающейся печи 2 и поступает в нижнюю часть шахты 1, смешиваясь877284 10 20и Фи В.1с...

Номер патента: 874514

Опубликовано: 23.10.1981

Автор: Курбатов

МПК: B65G 17/48

Метки: полочный, элеватор

...в направляющих. Вырезы 17 по отношению к ролику 14 полки имеют размеры, не препятствующие его прохождению по этому участку.Ролики полки 14, как и направляющие 15 и 16, разнесены в вертикальной и горизонтальной плоскости, что позволяет полке при прохождении ею участка от положения 11 к положению 111 по наклонным плоскостям направляющих 15 вкатываться на их прямолинейные участки и занимать там положение, при котором скоба 12 превышает верхнюю точку изгиба внешней ветви 8 у ролика 11 и не препятствует штангам 10 внешней и внутренней ветви менять положение относительно скобы 12, не выходя из зоны, ею ограниченной.Следует обратить внимание, что в положении 1 и 11 в момент подъема скоба 1255 Формула изобретения1. Полочный элеватор, включающий...

Номер патента: 872882

Опубликовано: 15.10.1981

Авторы: Варлов, Данилов, Крикун, Курбатов, Маркелов, Скакун, Филатовский, Шувалов

МПК: F16K 1/42

Метки: вентиль, сверхвысоковакуумный, цельнометаллический

...например, в виде призматической шпонки 10, верхняя часть которой входит 15 в пазы втулки 9, а нижняя ее часть закреплена в пазах корпуса 1. Для индикации герметичного положения вентиль снабжен поворотным лимбом 11, имеющим риску и графическое обозначение Закрыто или Герметизировано. В нужном положении лимб фиксируется при помощи стопорного винта,Вентиль работает следующим образом, При герметизации вентиля вращают при помощи ключа нажимную гайку 7, которая посредством фасонного штифта 8 переме щает направляющий шток 4 с клапаном 5. После соприкосновения клапана 5 с седлом 2 начинается деформация упругого элемента, образованного седлом 2 и проточкой в нижней части корпуса. Деформация ограничивается внутренней частью секторов 3. После...

Номер патента: 872644

Опубликовано: 15.10.1981

Авторы: Каплун, Курбатов, Родов, Хазанов, Шустов

МПК: E02D 5/30

Метки: сваи

...верхняя торцовая честьсваи больше насыщается фибрами и оказывается более ударопрочной. изображена голова сваи, фиг, 2 - сечение А-А н иг. 3 - сечение Б-Б на872644 4ыем головы поперечными сварными сетками.Изобретение позволяет повысить ударную стойкость сваи в 3,5 раза по сравнению с обычной железобетонной сваей,армированной сварными поперечными сетками. По сравнению со сваями, изготовленными из фибробетона с равномерно.распределенными фибрами по длине сваи,1 о изобретение позволяет повысить ударнуюстойкость в 1,4 - 1,8 раза. Жп.ель В. Г, Ог Кор В. Романенко Техред И,Аствло е 696 Подписноевенного комитета СССРетений и открытийЖ 35, Раушская наб., д. 4/5 вл ППППатент, г. Ужгород, ул. Проектная, 4 этой форме выпуски продольной...

Номер патента: 871323

Опубликовано: 07.10.1981

Авторы: Ватаманюк, Жилочкин, Курбатов, Рожок

МПК: H03K 5/156

Метки: амплитуды, значения, импульсной, компенсатор, отклонения, серии, среднего

...селекгоры 12 и 13 обнулены. Положительный импульс, поступающий на вход компенсатора, усиливается операционным усилителем 5, импульс, с выхода операционного усилителя поступает на вход порогового элемента 9 попожитель ных импульсов, вызывая его срабатывание. Импульс с выхода порогового эле- мента положительных импульсов 9 поступает на обнуляющий вход селектора 13 дли"40 тельности отрицательных импульсов и на сигнальный вход селектора 12 длительности положительных импульсов, который работает таким образом, что если сигнал на его входе короче некоторой длительнос ти , то селектор его не пропускает, а если длиннее , то через время , после поступления на вход селектора импульса на его выходе формируется положительный перепад напряжения,...

Номер патента: 870464

Опубликовано: 07.10.1981

Авторы: Казанцев, Карбышев, Курбатов, Поляничко, Тихонюк, Федотов

МПК: C21D 11/00

Метки: вращения, печных, роликов

...прогиб бочки роликов и их разрушение. Замена вышедших из строя роликов требует остановки печного агрегата и снижение его производительности.Цель изобретения - повышение надежности и точности контроля вращения печных роликов.Поставленная цель достигается тем, что в системе контроля вращения печных роликов, содержащей группу роли- оков, соединенных последовательно друг с другом, первый из которых кинематически соединен с приводом, датчик вращения и исполнительный орган. Датчик вращения установлен на послед" нем от привода ролике и его выход включен на вход исполнительного органа.На чертеже представлена предлагаемая система контроля вращения печных роликов.Система содержит группу роликов 1, соединенных последовательно друг с другом с...

Номер патента: 869766

Опубликовано: 07.10.1981

Авторы: Акодис, Венглинский, Глазунов, Губайдуллин, Зайцев, Курбатов, Харченко, Шустов

МПК: A61C 19/00

Метки: конструкций, стоматологических

...экрана, перпендику" 5 лярны плоскости экрана, а отверстия,расположенные в периферии, выполненыопод углом 30-85 к оси экрана. На чертеже изображено устройст во для изготовления стоматологическихконстРукций с частичным сечением.Устройство содержит пневматическую систему (на чертеже не показано), блок 1 управления устройством, распо" 25 ложенный на лицевой панели 2, опоку3 с камерой давления и расположенной в ней термопластическсл пленкой 4, нагреватель 5 (рефлектор) с нагревательными элементами б, экран 7, 30 расположенный на.оси 8 нагревателя,869766 Формула изобретения 94/8Тираж 69 ВДИИПЦ Зана исно Филиал ППП Патент , г.ужгород,ул.йроектна параллельно плоскости нагревателя. Экран 7 может перемещаться по оси 8 в вертикальном направлении....

Номер патента: 869083

Опубликовано: 30.09.1981

Автор: Курбатов

МПК: H05K 1/18

Метки: контактный, элемент

...частью и пластинчатими щтжннами для подключения выводов радиодетали, его установочная часть випоювена в виае втулки с йластинчатыми пружинами, расположенными на одном из торцов и зат 1- нутыми внутрь с возможностью образования двухзвходного контакта.При этом пластинчатые пружины выпол иены гофированными с плоскими и радиусными участками чередующейся кривиз ны.На фиг, 1 представлен контактный элемент; на фиг. 2 печатная плата с уста иовленным в ее металлизированном отверстии контактным элементом и выво ды подключаемых радиодеталей,Контактный элемент состоит из рабочей части 1, внешней направляющей полости 2, внутренней направляющей полос ти 3, взаимодействующих с выводами 4 ипя 5 подключаемых радиодеталей, выполненной как одно...
