Дельта-кодер

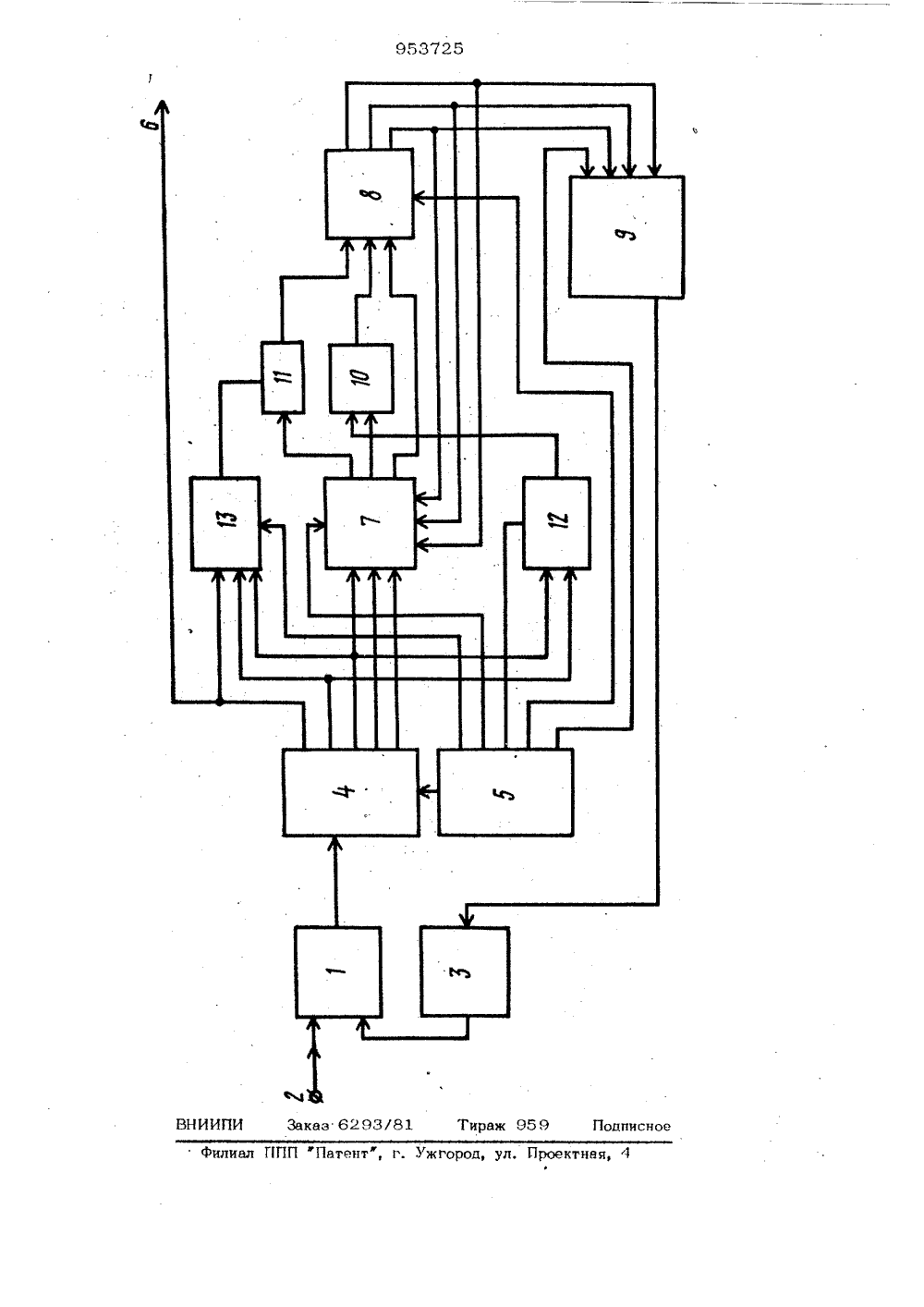

(23) Приоритет 9 ыудвретвееый комитет СССР аф делам изобретеииЯ и открытиЯ(54) ДЕЛЬТА-КОДЕРИзобретение относится к автоматикеи электросвязи,Известен дельта-кодер, содержащийблок .вычитания, интегратор, сдвиговыйрегистр, дешифратор, реверсивный счетчик и блок управления 1.К недостаткам устройства относитсяналичие больших нелинейных искажений.Наиболее близким техническим решением к изобретению является дельта-кодер, содержащий блок вычитания, входыкоторого соединены с входной шиной ивыходом интегратора, а выход подключенк информационному входу сдвигового регистра, тактовый вход которого соединенс первым выходом генератора, первыйвыход - с выходной шиной, а третий, четвертый и пятый выходы подключены и первой группе информационных входов блвсауправления, управляющий вход которого 20соединен с вторым выходом генератора,первый выход - с управляющим входомреверсивного счетчика, а вторая груштаинформационных входов подключена к выхо 2дам реверсивного счетчика и информацион Мым входам дешифратора, выход которого соединен с,входом интегратора, а стробируь ющий вход подключен к третьему выходу геНератора, четвертый выход которого соединен с тактовым входом реверсивного счет чика 2.Г недостаткам известного устройства относится наличие больших нелинейных искажений.Целью изобретения является умейьше. ние нелинейных искажений дельта-кодера.Укаэанная цель достигается тем, что в дельта-кодер, содержащий блок вычитания, входы которого соединены с вход ной шиной и выходом интегратора, а вы код подключен к информационному входу сдвигового регистра, тактовый вход кото рого соединен с первым выходом генератора, первый выход - с выходной шиной, а третий и пятый выходы подключены к первой группе информационных входов. бло ка управления, управляющий вход которого соединен с вторым выходом генератора,О П И С А Н И Е953725ИЗОБРЕТЕН ИЯпервый выход - с управляющим входом реверсивного счетчика, а вторая группа информационных входов подключена к выходам реверсивного счетчика и информа- ф ционным входам дешифратора, выход кото 5 рого соединен с входом интегратора, а стробируюший вход подключен к третьему выходу генератора, четвертый выход которого соединен с тактовым входом реверсивного счетчика, введены. блок управле ния прямым счетом, блок управления обратным счетом, ключ и элемент ИЛИ, выход которого соединен с входом обратного счета реверсивного счетчика, вход прямого счета которого подключен к выходу ключа,5 информационный вход которого соединен с вторым выходом блока управления, третий выход которого подключен к первому входу элемента ИЛИ, второй вход которого соединен с выходом, блока управления 20 обратным счетом, управляющий вход которого подключен к пятому выходу генератора, а информационные входы. соединены с вторым и третьим выходами сдвигового регистра, первый, второй и третий 25 . выходы которого подключены к информационным входам блока управления прямым счетом, управляющий вход которого соединен с шестым выходом генератора, а выход - с управляющим входом ключа, 30 На чертеже представлена блок-схемадельта-кодера,Схема содержит блок 1 вычитания,входы которого соединены с входной шиной. 2 и выходом интегратора 3, а выход35подключен к информационному входу сдвигового регистра 4, тактовый вход которого соединен с первым выходом генератора 5, первый выход - с выходной шеной 6, а третий, четвертый и пятый вы 40ходы подключены к первой группе информационных входов блока 7 управления,управляющий вход которого соединен свторым выходом генератора 5, первыйвыход - с управляющим входом реверсивного счетчика 8, а вторая группа информационных входов подключена к выходамреверсивного счетчика 8 и информапионным модам дешифратора 9, выход которого соединен с входом интегратора 3, а 50стробирующий вход подключен к третьемувыходу генератора 5, четвертый выходкоторого соединен с тактовым входом реверсивного счетчика 8, элемент ИЛИ 1 О,выход которого соединен с входом обратиного счета реверсивного счетчика 8,вход прямого счета которого подключенк выходу ключа 1 1, информационный вход 25 4которого соединен с вторым выходом блока 7 управления, третий выход которого подключен к первому входу элементаИЛИ 10, второй вход которого соединен с выходом блока 12 управления обратным счетом, управляющий вход которого подключен к пятому выходу генератора 5, а информационные входы соединены с вторым и третьим выходами сдвигового регистра 4, первый, второй и третий выходы которого подключены к информационным входам блока 1 3 управления прямым счетом, управляющий вход которого соединен с шестым выходом генератора 5, а выход - с управляющим входом ключа 11,Дельта-кодер работает следующим образом.Входной сигнал подается на один из входов блока 1 .вычитания, на другой вход которого подается сигнал аппроксимации с выхода интегратора 3, Выходной сигнал блока 1 вычитания поступает на информационный вход сдвигового регистра 4, на тактовый вход которого поступает им - пульсная последовательность тактовой частоты от генератора 5. Сдвиговый регистр 4 запоминает полярность выходного сигнала блока 1 вычитания в моменты поступления импульсов тактовой частоты и имеет несколько ячеек и соответствующее число выходов. Если все ячейки сдвигового регистра 4 находятся в одном состоянии, то на выходе блока 7 управления вырабатываются импульсь прямого счета, которые проходят через ключ 1 1 на вход прямого счета реверсивного счетчика 8, Если состояния первой, второй и третьей ячеек отличаются, то на выходе блока 13 управления прямым счетом вырабатывается импульс, размыкающий ключ 11 и запрещающий. прохождьние импульсов прямого счета с выхода блока 7 управления на вход прямого реверсивного счетчика 8. Если отличаются состояния третьей, четвертой, пятой и т. д, ячеек, то на выходе бпока 7 упраьления вырабатывается импульс обратного счета, поступающий через элементИЛИ 10 на вход обратного счета реверсивного счетчика 8, Если отличается состояние второй и третьей ячеек сдвигового регистра 4, то в блоке 12 управления обратным счетом формируется импульс обратного счета, который через элемент ИЛИ 10 поступает на вход обратного счета реверсивного счетчика 8. Г 1 ри такоя работе предотвращается возможность увеличения шага квантования при появлении5 9537 пачки символов одного знака, если в ближайших двух тактах ожидается изменение знака символа. Выходные сигналы реверсивного счетчика 8 подаются на информа- ционные входы дешифратора 9 и на вхо 5 ды блока 7 управления, который определяет одной из крайних состояний реверсивного счетчика 8 - минимальное или мак-. симальное. При длительном нахождении сдвигового регистра 4 в состоянии, мэ- ф гушем вызвать счет реверсивного счетччика 8 в том же направлении, блок 7 управления вырабатывает сигнал на выходе - прекращение счета реверсивного счетчика 8. При выходе сдвигового р гистра 4 иэ такого состояния, блок 7 управления снимает сигнал прекращения счета и подается .сигнал прямого,или обратного счета, Дешифратор 9 на основании сигналов, представленных в двоичной форме, анализирует состояние реверсивного счетчика 8 и в зависимости от этого состояния вырабатывает сигнал со ответствующей формы и уровня, который затем поступает на интегратор 3, На вы 25 ходе интегратора 3 формируется сигнал аппроксимации, являкщийся близкой копией входного сигнала.Таким образом, за счет введения бло ка управления прямым счетом, блока 5 й управления обратным счетом, ключа и элемента ИЛИ, в изобретении, по сравнению с известным достигается уменьшение нелинейных искажений дельта-кодера за счет улучшения отношения сигнал-шум 35 квантования в динамическом диапазонепередаваемых сигналов. Формула изобретения Дельта-кодер, содержащий блок вычитания, входы которого соединены с входной шиной и выходом интегратора, а выход подключен к информационному вхо ду сдвигового регистра, тактовый вход ко торого соединен с первым выходом генератора, первый выход - с выходной шиной,а третий, четвертый и пятый вь.;оды подключены к первой группе информационныхвходов блока управления, управляющийвход которого соединен с вторым выходом генератора, первый выход - с управлякхцим входом реверсивного счетчика, авторая группа информационных входов подключена к выходам реверсивного счетчикаи информационным входам дешифрагора,выход которого соединен с входом интегратора, а стробирующий вход подключенк третьему выходу генератора, четвертыйвыход которого соединен с тактовым входом реверсивного счетчика, о т л и ч аю щ и й с я тем, что, с целью уменьшения нелинейных искажений, введены блокуправления прямым счетом, блок управления обратным счетом, ключ и элементИЛИ, выход которого соединен с входомобратного счета реверсивного счетчика,вход прямого счета которого подключенк выходу ключа, информационный входкоторого соединен свторым выходомблока управления, третий выход которогоподключен к первому входу элемента ИЛИ,второй вход которого соединен с выходом блока управления обратным счетом,управляющий вход которого подключен кпятому выходу генератора, а информационные входы соединены с вторым и третьимвыходами сдвигового регистра, первый,второй и третий выходы которого подклкяены к информационным входам блокауправления прямым счетом, управляющийвход которого соединен с шестым выходом генератора, а выход - с управлякхцим входом ключа.Источники информации,принятые во внимание при экспертизе1. Патент США % 3878465,кл. Н 03 К 13/22, 03.04.75.2. Авторское свидетельство СССРМ 641647, кл. Н 03 К 13/22,1 5,07.76 (протбтип).1ИПИ Заказ 6293/8 ент, г. Ужгород ел ППП 953725 Тир ктнвя, 4 одписн
