Номер патента: 605491

Опубликовано: 19.06.1995

Авторы: Гусельников, Крысов, Тагер

МПК: H01L 29/86

Метки: диод, полупроводниковый

ПОЛУПРОВОДНИКОВЫЙ ДИОД, содержащий пластину, выполненную из нескольких пар слоев различных полупроводниковых материалов, причем в каждой паре один слой имеет меньшую величину отношения дрейфовой скорости насыщения подвижных носителей заряда к диэлектрической проницаемости, чем другой, и два контактных участка, по крайней мере, один из которых является барьерным, отличающийся тем, что, с целью увеличения эффективности умножения частоты, число упомянутых пар слоев равно кратности умножения частоты, а барьерный участок содержит слой сильнолегированного полупроводника.

Номер патента: 2002701

Опубликовано: 15.11.1993

Авторы: Вохмянин, Крысов

МПК: B66F 1/00

Метки: грузоподъемное

...закрепленный на последнем цилиндрический элемент 3 и шток 4, имеющий на верхнем конце грузоподьемную опору и связанный нижним концом с цилиндрическим элементом 3, емкость 5 с электролитом 6 и установленным в ней электродом 7, подключенным к одной из клемм источника 8 тока. Шток 4 расположен с опиранием егонижнего конца на цилиндрический элемент3, который размещен нижней частью в электролите 6 и подключен к второй клемме источника 8 тока для образования второгоэлектрода, Источник 8 тока выполнен регулируемым (обеспечивающим изменение величины и направления тока) и подключен кцилиндрическому элементу 3 посредством10 скользящего контакта (на чертеже выполнено условное обозначение), Источник 8 производит преобразование переменного токав...

Номер патента: 1828790

Опубликовано: 23.07.1993

Авторы: Вохмянин, Калабин, Крысов

МПК: B23K 3/03

Метки: электропаяльник

...на фиг,2 - вид пружинного захвата,Паяльник содержит нагреватель 1, размещенный в корпусе 2 (нагреватель изображен схематично),3 - ручка, с возможностью теплопередачи от нагревателя 1 паяльный стержень 4 с элементом крепления, выполненным в виде упругой Г-образной пружины 5 с пружинным захватом 6, при этом упругая Г-образная пружина 5 выполнена за одно целое с пружинным захватом б, как это показано на фиг,2, Один конец Г-образной пружины 5 с помощью пружинного захвата б жестко закреплен на корпусе 2, а второй вставлен в отверстие 7, выполненное в корпусе 2.Для смены паяльного стержня 4 электропаяльника углубленный конец Г-образной пружины 5 в отверстие 7 частично вводят из отверстия, например, с помощью отвертки, вставленной...

Номер патента: 1253019

Опубликовано: 15.10.1992

Авторы: Бочкарев, Власенко, Волков, Крысов, Малинин, Маташкин, Плетнев, Ремизов, Рудой

МПК: A62D 1/02

Метки: пенообразующий, пожаротушения, состав

...Заказ 4 568 Подписное Тираж 11 рсизв.-полигр. пр-тне, г. Ужгород,.ул. Проектная, 4 Изобретение относится к пенообразующим составам для пожаротушения.Цель изобретения - повьппение огнетуп 1 ащей эффективности и снижениеь рабочей концентрации раствора. 5П р и м е р 1, Для приготовления 1 кг состава в 100 г тетраэтиленгликоля растворяют 20 г окисей жирных аминов фракции Сщ -С 444,4 г 45%- ного водного раствора олефинсульфо О натов натрия Фракции С, -С, 200 г 50%-ного водного раствора алкил (этокси ХЗ) сульфатов натрия Фракции С -С а также 235,6 г воды. После 15-мийутного перемешивания при 15 40 С получают готовый пенообразующий состав со следующим содержанием компонентов, мас.%: Ллкил (этокси ХЗ)сульфаты натрияфракции С...

Номер патента: 1665879

Опубликовано: 23.07.1991

Авторы: Духновский, Крысов, Кузнецов

МПК: C30B 33/00

Метки: пластин, полупроводниковых, термообработки

...0 ь, трубки 6 с общим расходом охлаждающей 0 воды 80 л/мин. Герметичная емкость 10 у представляет собой сильон из полиэтилена и имеет объем 150 см, Нэ держатель 2 загружают кремниевую пластину 3; держатель 2 перемещают в реакционную камеру 1 0 и закрывают ее запорным устройством 12. Через трубки 6 подают охлаждающую воду, а через патрубок 8 подают смесь газов С 02 ( ) и Н 2 до давления 30 ати. Время процесса составляет 100 с, температура 1200 С. В конце процесса температура дистиллированной воды составляет 48 С. Расширение 3000 см воды при нагреве ее на 30 С со 3 ставляет приблизительно 30 см, т. е. мень1 бб 5879 3 ше объема герметичной емкости 10, что позволяет скомпенсировать изменение ее объема при нагреве или откачке внутреннего...

Номер патента: 1661683

Опубликовано: 07.07.1991

Авторы: Белозеров, Зажирко, Крысов, Полянин

МПК: G01R 29/12

Метки: напряженности, поля, электрического

...измеренииразности потенциалов между электродами датчика, выполненного в видеплоского конденсатора, причем передкаждым измерением, начиная с второго, электроды датчика замыкают и еред каждым измер пнем текущего начения напряженно тп поля Г(г)1661683 где Б - значение разности потенф.циалов в д-м измерении.Таким образом,точность измерения напряженности электрического поля при длительных измерениях повышена за счет исключения погрешности от влияния разряда датчика через входное сопротивление измерителя разности потенциалов. Формула изобретения где О Ф- значение разности потенциалов между электродами вх-м измерении,- расстояние между электродами. Составитель В.МаксименкоРедактор Л. Гратилло Техред М,Моргентал Корректор Л.Патай...

Номер патента: 1618428

Опубликовано: 07.01.1991

Авторы: Крысов, Николаев, Смирнов, Ткаченко

МПК: A62C 31/12

Метки: комбинированный, ствол

...соединенного со штуцером 4 непоказано), Во воемя тушения струей распыленной жидкости пенный насадок 5 отведендо крайнего положения и оператор управляет стволом, плавно направляя его при необходимости во все стороны, Силы инерции,ный вдоль корпуса 1, пенный насадок 5 подпружинен пружиной 11 кручения, размещенной на оси 7. Один конец пружины 11 закреплен за выступ опоры 3, а другой эа пенный насадок 5. Для ограничения разворота пенного насадка 5 на оси 7 на нем выполнены приливы 12, причем при крайнем положении разворота буртик 6 касается наружной поверхности зоны орошения распылителя 2 при истечении из него огнетушащей жидкости. 2 ил. воздействующие при этом на пенный насадок 5, невелики и компенсируются усилием пружин 11, поэтому пенный...

Номер патента: 1574227

Опубликовано: 30.06.1990

Авторы: Асташенко, Баранов, Гусев, Журавлев, Иванов, Кольниченко, Крысов, Пушкарская, Ткаченко

МПК: A62C 13/00

Метки: огнетушитель

...стравливания избыточногодавления за счет расхода огнетушащего вещества из резервуара 1 черезподающее устройство 3 запорно-редухционный клапан под действием пружины 16 и давления газа из баллона 4вновь открывается: игла 14 вместе споршнями 12 и 11, штоком 13 поднимается, открывая выходной канал 18,Таким образом, в процессе рабатыогнетушителя запорно-редукционныйклапан совершает циклические возвратно-поступательные движения вверхвниз, которые в верхнем положенииограничиваются ограничительным кольцом 10, а в нижнем - седлом 21 клапана,При повышении давления в окружающей среде возрастает давление, действующее на поошень 11 из среднейполостиВследствие этого для закрытия запорно-редукционного клапанатребуется повышенное...

Номер патента: 1452871

Опубликовано: 23.01.1989

Авторы: Бушмелев, Волошин, Крысов, Потапов, Шеремет, Шишеморов

МПК: D06F 33/02, G05B 19/04

Метки: машиной, программного, стиральной

...же индикаторов дополнительного блока 13 индикации, что и ввод данных. Окончание работы стиральной машины по выбранной пользователем программе подчеркивается индикатором 40.При обнаружении аномалий в работе машины (это проявляется в том, что время выполнения операции превышает отведенное для нее время), например бак машины не заполняется водой, вода в баке не нагревается до заданной температуры, вода из бака не сливается, устройство из режима управления переходит в режим индикации ано. малий, При этом на индикаторах 35-40 дополнительного блока 13 индикации отображается код, соответствующий об наруженной аномалии. Расшифровка кода аномалий может быть Представлена в виде таблицы, помещенной на крышке стиральной машины. По этому коду...

Номер патента: 1417885

Опубликовано: 23.08.1988

Авторы: Асташенко, Баранов, Гусев, Журавлев, Иванов, Крысов, Пушкарская, Ткаченко

МПК: A62C 31/16

Метки: огнетушащего, пистолет-распылитель, порошка

...пистолет-распылитель снабжен дополнительным клапаном, выполненным в виде размещенной в канале 2с возможностью продольного перемещения и взаимодействующей с упорнымкольцом 9 подпружиненной пружиной 10втулки 11. В корпусе 1 по перифериинасадка 3 выполнены сообщающиеся сканалом 2 и перекрытые втулкой 11 окна 12. Подвод огнетушащего порошка 30осуществляется по патрубку 13.Пистолет-распылитель работает следующим "образом,Нажатие на рычаг 8 вызывает смещение штока клапана 6 на истечение порошка через насадок 3 под действиемрабочего давления. При необходимостиполучения большего угла распыленияпроизводится дальнейшее нажатие нарычаг. Движение штока 7 приводит к 40тому, что упорное кольцо 9, закрепленное на штоке, смещает втулку 11и открывает...

Номер патента: 1412795

Опубликовано: 30.07.1988

Авторы: Алексеев, Асташенко, Баранов, Журавлев, Крысов, Ткаченко

МПК: A62C 29/00

Метки: лафетного, подъемник, ствола

...высоты подъемала. 1 з.п. ф-лы, 3 ил устойчивости ния при увелифетного ство- й ка. Подь ЕМНИК ЛА ретение жаркой т кам ложа судов и надежнос мник лаф ЕТНОГО СТВОЛАтносится к областихники, в частностиотушения противоатеров, и позволяеь работы подъемнитного ствола выпол,ЯО 1412795 нен в виде телескопически сочлененных труб 1, 5 и снабжен подвижным противовесом 6, вертикально опускающимся и поднимающимся с помощью средстваперемещения, состоящего из двигателя7 с барабаном 8 и системы тросов иблоков, При этом подъемник имеет карданное соединение 2 с корпусом судна.Включение в конструкцию подъемникаузла, обеспечивающего опускание иподъем противовеса, которые производятся синхронно с подъемом и опусканием платформы с лафетным стволом,1412795...

Номер патента: 1407816

Опубликовано: 07.07.1988

Авторы: Бегишев, Болгов, Грязнов, Крысов

МПК: B29C 33/20, B29C 35/02

Метки: кольцевых, полимерных, пресс-форма

...к переработке полимерных материалов в изделия и предназначено для изготовлениякольцевых иэделий.5Цель изобретения - упрощение конструкции и повышение надежностипресс-формы в работе за счет компенсации износа ее деталей.На фиг,1 изображена предлагаемаяпресс-форма, (разрез); на фиг.2 то же, вид сверху.Пресс-форма содержит пакет кольцевых полуматриц 1 с кольцевыми канавками 2 на их торцовых поверхностях, образующих при сборке формообразующие полости, и центральныйэлемент для фиксирования полуматриц,по внутреннему диаметру выполненныйв виде клинового зажима 3, устанавливаемого в отверстие пакета полуматриц, Зажим 3 состоит из двухклиньев 4 и 5 и имеет полуцилиндричекие выступы б, расположенные вдольего боковой поверхности под углом...

Номер патента: 1406373

Опубликовано: 30.06.1988

Авторы: Агентов, Горский, Дашко, Додонов, Крысов, Лебедь, Некрасов, Рождественский, Салов, Тюленев

МПК: E02D 17/18, E21C 41/00

Метки: возведения, равнинного, типа, хвостохранилища

...изобретения является повышение 1 эффективности возведения хвостохранилиша за счет, увеличения его емкости на участ-ках с более прочным основанием.На чертеже представлено хвостохранилище на основании с участками различной его прочности, разрез,Способ осушествляют следующим образом.На отведенной под хвостохранилище территории производят кольцевой симметричный намыв хвостов на основание с участками 1 и 2 различной прочности пород с формированием бортов 3 до проектной высоты хвостохранилиша, определяемой прочностью слабого участка 1 основания, 20После дополнительного расчета прочности борта на участок 2, в основании которого залегают породы с более высокими прочностными характеристиками, произ-водят дополнительный намыв хвостов 4....

Номер патента: 1129464

Опубликовано: 07.06.1988

Авторы: Бабошин, Бортников, Дружинин, Крысов

МПК: F23D 14/00

Метки: горелка, сжигания, топлива

...содновременным вводом по оси последнего вторичного кислородсодержащегогаза, количество кислорода во вторкчном кислородсодержащем газе составляет 1,0-252 от количества кислорода в первичном кислородсодержащем газе.В горелке, содержащей корпус, примыкающий выходным срезом к тороидальной амбразуре и снабженный завихрителем, установленные по оси корпуса газовое сопло с центральной воздухоподающей трубой, выведенной переднимконцом за пределы газового сопла,центральная труба выведена за пределы сопла на расстояние, составляющее0,2-2,5 диаметра выходного среза корпуса.На чертеже схематически изображена предлагаемая горелка для реализации предлагаемого способа.Горелка содержит корпус 1, примыкающий выходным срезом 2 к тороидальной амбразуре...

Номер патента: 1392020

Опубликовано: 30.04.1988

Авторы: Валдаев, Крысов, Рубцов, Чуфенев

МПК: B66D 1/20

Метки: лебедка, швартовая

...колесо 7 передается на канатный барабан 4, Работы с ненагруженным канатом ведутся на повышенных скоростях в обоих направлениях.После установления требуемой длины каната отключением привода 1 останавливают барабан 4.Муфта 10 включена, но вал.червяка может перемещаться на величину несколько большую зацепления 16. Муфта 9 от вала червяка отключена на зазор. Зазор меньше зацепления 16 не менее чем в 1,5 раза. Это исключает случай, когда барабан 4 был бы кинематически свободен, Лебедка может быть остановлена в таком положении на все время стоянки. Если стоянка связана с погрузкой судна, швартовные канаты ослабляются. Слабину выбирают периодически, включая привод 1, Муфта 1 О в этом случае играет роль муфты предельного момента, так как после...

Номер патента: 1375736

Опубликовано: 23.02.1988

Авторы: Дашко, Крысов, Шемякин

МПК: E02D 3/12

Метки: противофильтрационного, устройства, экрана

...ных пределов количественного содержания в грунтовой массе растворов (или их концентраций) приводит.к ухудшению свойств получаемого противофильтрационного материала. Оценку свойств этого материалапроводят в лабораторных условиях вкомпрессионно-фильтрационных приборах на образцах диаметром 70 мм ивысотой 20 мм при градиенте напора20. В качестве глинистого грунтаиспользуют суглинок с числом пластичности 12, коэффициентом фильтрациив естественном залегании 10 -10м/сут при фильтрации через него рассолов. В качестве фильтрующейся жидкости испольэовали хлоридно-натриевый рассол концентрации 300 г/л (хлорида натрия 215 г/л, хлорида калия85 г/л). Полиаминная смесь высшихалифатических аминов по ТУ 6-02-740"79.Величину проницаемости...

Номер патента: 1331513

Опубликовано: 23.08.1987

Авторы: Асташенко, Баранов, Журавлев, Иванов, Крысов, Пушкарская, Ткаченко

МПК: A62C 5/04

Метки: пеногенератор

...распылитель разрез.В корпусе пеногенератора 1 (фиг. 1) помещен пакет 2 сеток, в центральной части которого находится жестко зафиксированная труба 3 для получения стабилизированного потока ниэкократной воздушно-механической пены, Распылитель 4 содержит втулку 5 с окнами 6, установленную в стакане 7 с выполненными в нем окнами 8, и неподвижный завихритель 9 турбинного типа. Рукоятка 10 переключения режимов связана с втулкой 5 распылителя. Рукоятка 10 переключения может занимать два положения, соответствующих открытому и закрытому положению окон 6 и 8.Пеногенератор работает следующим образом. Для получения пены низкой кратности рукоятка находится в положении, соответствующем закрытию окон 8, и компактная струя раствора пенообраэователя...

Номер патента: 1245317

Опубликовано: 23.07.1986

Авторы: Баранов, Журавлев, Крысов, Полетаев, Ткаченко

МПК: A62C 1/12

Метки: воздушно-механической, пены, пожара, тушения

...по трубопроводу 1 подается к магниту 2, где он протекает через зазоры между полюсами 3 и корпусом 4, Под воздействием магнитного поля происходит нарушение связей между молекулами и перестройка структуры раствора, что обуславливает изменение некоторых физических параметров раствора, например вязкости, теплоты испарения, поверхностного натяжения и т. п., влияющих на процесс пенообразования. Омагниченный раствор далее подается в распылитель 5 генератора 6, где на. пакете 7 сеток образуется воздушно- механическая пена, которая в виде потока подается на очаг пожара.Экспериментально установлено, что при предварительной обработке раствора пенообразователя магнитным полем повышаются стойкость, кратность пены, а следовательно, и о гнету...

Номер патента: 1230918

Опубликовано: 15.05.1986

Авторы: Биндусов, Валдаев, Горчаков, Крысов, Рубцов, Чуфенев

МПК: B63B 21/06

Метки: кнехт

...барабаном 4 расположен разобщительный механизм 6 иэвестного типа, например управляемаядисковая фрикционная муфта, одна изполумуфты которой жестко соединенас тумбой 2, а другая - с барабаном 4.При сцеплении полумуфт создают совместное вращение тумбы 2 и барабана 4,а при рассоединении - независимоевращение приводного барабана 4.Приводные барабаны 4 связаны между собой кинематической передачей 7, З 0например зубчатой, обеспечивающейнезависимое вращение приводного барабана 4 в сторону, противоположную найравлению вращения соответствующейему тумбы. На тумбы 2 кнехта запасо 35ван.канат 8. Кнехт работает следующим образом.На тумбы 2 закладывают буксирношвартовный канат 8 до 3-5 шлагов. 40 Свободный конец каната 8 крепят на вьюшку (не показана),...

Номер патента: 1221055

Опубликовано: 30.03.1986

Авторы: Биндусов, Крысов, Манафов, Фокин

МПК: B63C 1/10

Метки: доке, судов, центровки

...изображено предлагаемое устройство; на фиг. 2 - док, оборудованный устройствами для центровки, вид сверху.Устройство для центровки содержит тросовую ветвь 1, соединенную с помощью амортизационных подвесок 2 с башнями дока,Тросовая ветвь 1 пропущена через направляющие блоки 3 и блок 4 таким образом, что ее концы пересекаются над килевой дорожкой в диаметральной плоскости дока. Направляющие блоки 3 жестко закреплены на опоре 5, устанавливаемой между кильблоками и закрепляемой к стапельпалубе, например, с помощью закладных штырей (не показано).Для натяжения тросовой ветви 1 блок 4, запасованный на нем петлей ветви 1, связан самостоятельной тросовой ветвью 6 с тяговым механизмом дока, например шпилем 7. Тросовая ветвь 6 пропущена...

Номер патента: 1216366

Опубликовано: 07.03.1986

Авторы: Баранов, Журавлев, Колпаков, Крысов, Лопатенко, Салов

МПК: E21F 5/02

Метки: аэрозоля, газа, частиц

...Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к горнойпромышленности, однако может использоваться и в других отраслях дляочистки газа от частиц аэрозоля.Цель изобретения - повышение степени очистки й снижение расхода пенообразующего раствора за счет захвата аэрозольных частиц внешней ивнутренней поверхностями электрозаряженных пузырьков.На чертеже показано устройство,реализующее способ очистки газа отчастиц аэрозоля,В камере 1 находится очищаемый отаэрозоля газ. На верхней части камеры 1 размещают устройство 2 для униполярной иониэации газа и устройство3 для диспергирования и зарядки пузырьков. Очищаемый газ иэ камеры 1всасывают через патрубок 4, входящийчерез устройство 2 для...

Номер патента: 1156707

Опубликовано: 23.05.1985

Авторы: Агаджанян, Андреев, Крысов, Молчанов

МПК: A62C 13/26

Метки: давлением, огнетушитель, повышенным, помещений

...канал 28, соединяющий внутреннюю полость резервуара 1 с окружающей атмосферой.Огнетушитель работает следующим образом.Для пуска . огнетушителя в действие выдергивается предохранительная чека 27 и рукой резко нажимается на диск 24, после чего рука убирается с диска 24. При этом сжимаются пружины 14, 19 и 25, поршни 11 и 12, шток 13, подвижное седло 15 с иглой 8 передвигаются вниз и игла 18 прокалывает мембрану 22, После снятия руки с диска 24 под действием усилия пружины 25 шток 23 поднимается вверх и клапан 26 закрывает канал 28. Усилием пружины 14 поршни 11 и 12 занимают верх/30 лие, действующее на поршень 11 со стороны средней полости. Вследствие этого клапан 10 закрывается при повышенном давлении в верхней полости, а...

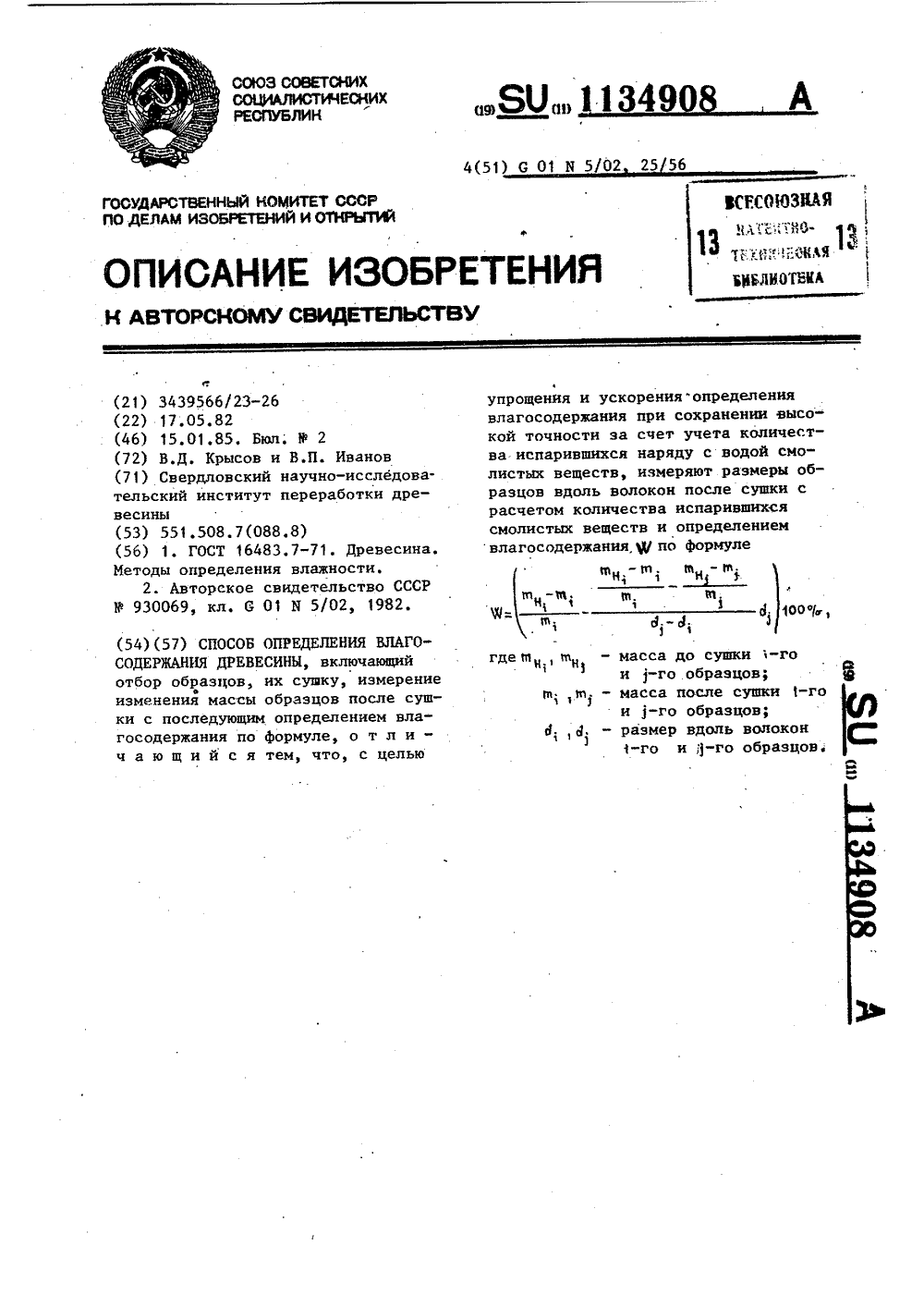

Номер патента: 1134908

Опубликовано: 15.01.1985

Авторы: Иванов, Крысов

МПК: G01N 25/56, G01N 5/02

Метки: влагосодержания, древесины

...масса до сушки 1-го и1-го образцов; в в. - масса после сушки 1-го 11 1и -го образца; а а р вдоль н1-го и 1-го образцов.Образцы сушат одним и тем же сушильным агентом.Образцы отбирают в виде одного (одних) образца (образцов) размеромвдоль волокон 4-8 мм, другого (других) размером вдоль вопокон в 23 раза большим размера вдоль волокон первого образца. Образцы сушатпри 103+2 С в течение 5-6 ч, Взвешивают каждый образец до и послесушки. Рассчитывают кажущееся влагосодержание каждого образца по формуле (1), где за в принимают массуобраца после сушки. Количество испарившихся смолистых веществ С, (поотношению к массе высушенного образца) рассчитывают по формуле ЧЧ - % 15 где С,.- количество испарившихся смолистых веществ из 1-го об 20 разца;...

Номер патента: 880174

Опубликовано: 30.07.1984

Авторы: Афанасьев, Крысов, Трусова

МПК: H01L 21/268

Метки: отжига, пластин, полупроводниковых

...того, в этом способе трудно реализовать 35высокую производительность процесса.Наиболее близким техническим реше"нием к настоящему изобретению является способ отжига полупроводниковыхпластин импульсами некогерентного .40электромагнитного излучения миллисекундного диапазона 13 1.Требуемая в этом способе высокаяплотность энергии и излучения приводитк необходимости использования форсиро 45ванного режима ламп-источников излучения, что существенно снижает ихдолговечность и отрицательно сказывается на надежности способа и безопасности работы. 50Кроме того, облучение пластин содной стороны создает условия для возникновения повышенных термических напряжений, особенно в начальный момент взаимодействия мощного луча света с поверхностью, что на...

Номер патента: 972767

Опубликовано: 28.02.1984

Авторы: Валдаев, Крысов, Погодин, Рубцов, Чуфенев

МПК: B63B 21/06

Метки: вращающимися, кнехт, тумбами

...каната, в нижнейчасти тумб выполнены отражательныенаправляющие кольца, высота которыхотносительно рабочей поверхноститумбы превышает половину диаметраканата,Недостаток укаэанного кнехта заключается в низкой надежности швар".товки судов в море.Цель изобретения - повышение надежности швартовки судов в море.. Поставленная цель достигаетсятем, что кнехт снабжен ограждающим кольцом, при этом на одной изтумб установлено два отражательныхкольца, а на другой три, последниесмещены вверх относительно отражательных колец первой тумбы на величину, равную половине расстояниямежду отражательными кольцами, аограждающее кольцо установлено навторой тумбе под нижним отражательным кольцомНа чертеже изображен описываемыйкнехт. кнехт состоит из основания...

Номер патента: 1066616

Опубликовано: 15.01.1984

Авторы: Крысов, Молчанов, Ткаченко, Толозова

МПК: A62C 31/02

Метки: пожарный, ствол

...пробкой, и насадок эакрепленньи на корпусе имеет сферическое тело и спрямляющую решетку в центре, причем сферическое тело свободно размещено в шаровой пробке, а его диаметрбольше диаметра отверстия спрямляющей решетки, при этом масса сферического тела меньше массы того же объема гасящей жидкости, причем от - верстие в шайбе расположено в центре соосно оси спрямляющей решеткии насадка.На фиг. 1 изображен псхарный ствол, разрез; на фиг. 2 - шаровая пробка в псх 7 сжении для псдч:н ком пактнсй струи; на фиг. 3 - стабилизатор потока жидкости.Пожарный ствол содержит корпус 1,. кран 2, соединительную гайку 3 и спрыск 4. 40В корпусе крана 2 уствпсвлена шаровая пробка 5 со сферическим телом б и спрямляющей решеткой 7 и шайба 8 с центральным...

Номер патента: 1001232

Опубликовано: 28.02.1983

Авторы: Афанасьев, Крысов, Трусова

МПК: H01L 21/00

Метки: импульсного, отжига, полупроводниковых, структур

...содержит замкнутую камеру 1, в которой выполнены щели 2 и 3 соответственно для загрузки и выгрузки полупроводниковой структуры 4, расположенной наопоре сетке ) 5, Внутри замкнутой камеры по обе стороны от опоры расположены линейные галогенные лампы б накаливания так, что их продольная ось перпендикулярна направлению движения спотк, перемещаемой с помощью привода 7. Замкнутая камера имеет изогнутую форчу и служит одновременно для фокусировки . излучения на поверхность полупроводниковой структуры.Линейные галогенные лампы накаливания расположены от опоры на расстоянии 10-100 д, где о - толщина подложки полупроводниковой структу ры. Указанное соотношение определяется как размерами используемых подложек (в производстве...

Номер патента: 989241

Опубликовано: 15.01.1983

Авторы: Дружинин, Крысов, Мелких

МПК: F23D 13/12

Метки: горелки, работы

...предыдущий - принудительно охлаждают.На чертеже изображена горелка, в которой может быть осуществлен предложенный способ.Горелка содержит канал 1 для подвода толли вовоздушной смеси, а также выходную торондапь. ную амбразуру 2, вдоль образующей которой установлены нагревательные элементы 3 и о дители 4. Зоны включаемых нагревательных элементов 3 при регулировании формы факела обозначены буквами А, В и С, а соответствующие условные границы образующегося факела обозначены буквами а, в и с.При осуществлении предложенного способа топливовоэдушную смесь подают по каналу 1 к выходном тороидальной амбразуре 2, Далее если требуется получение удлиненного факела,едактор М, Келем оррект зятко Тираж 580НИИПИ Государственного комитета СССРпо...

Номер патента: 987301

Опубликовано: 07.01.1983

Авторы: Бортников, Дружинин, Крысов, Легенький, Лемеш, Чистополов

МПК: F23Q 9/02

Метки: горелка, запальная, запуска

...со съемной заглушкой;на фиг. 2 горелка с регулятором расходасмеси в виде двух параллельно вклю,ченных патрубков, один из которых снабжен запорным вентилем; на фиг. 3 - горелка с регулятором расхода смеси, ввиде двух параллельно включенных патрубков, каждый из которых снабжен запорным вентилем.Запальная горелка содержит последо-вательно установленные смеситель 1,камеру 2 воспламенения с запальником3 и пламепровод 4 с расчищенным навыходе стабилизатором 5 горения, атакже регулятор 6 расхода и выращивающую решетку 7. Запальник 3 можетбыть выполнен в виде патрубка 8 сосъемной заглушкой 9, Регулятор 6расхода может, быть выполнен в видепараллельно включенных патрубков 10и 11, по меньшей мере один из котоРых снабжен запорным вентилем 12. При...

Номер патента: 971364

Опубликовано: 07.11.1982

Авторы: Крысов, Молчанов

МПК: A62C 31/26

Метки: жидкости, огнегасительной, очаг, подачи, пожара

...вещества используют раствор пенообразователя.На чертеже изображено устройство для осуществления способа подачи огнегасительной жидкости в очаг пожара.Технология способа состоит в следующем. К лафетному или пожарному стволу 1 по напорному трубопроводу (не показано) подают огнегасительную жидкость, поток жидкости проходит последовательно стабилизатор 2 и конический выходной насадок 3, где формируется в компактную струю. На выходе из насадка на поверхность струи наносят поверхностно-активное вещество, которое она эжектирует иэ кольцевого насадка 4.Например при использовании в качестве огнегасительной жидкости воды расход поверхностно-активного вещества, в качестве которого используют раствор пенообразователя, не превышает 0,05-0,10 от...
