Номер патента: 1687772

Опубликовано: 30.10.1991

Авторы: Вареха, Волосеко, Крупник, Куркин, Пономарев

МПК: E21B 3/00

Метки: горное, сверло

...ходов состоит из пружины 13, фрикционных дисков 14, шестерен 15 и 16, свободно насаженный на втулку 17, а также содержит рычаги включения прямого 18 и обратного19 ходов,Полый патрон 4 выполнен в виде цилиндрического стакана, в верхней части которого закреплено зубча) ое колесо 20, передающее крутягций момент привода к патрону, нижняя часть полого патрона 4 связана с трубои 5, имеющей в сечении, например, эллипс или овал, и на верхнем конце выполнен цилиндрический усеченный конус 21 для сопряжения с ни)кней частьк) полого патрона 4. В полос)и грубы 5 расположен элемент 7, фиксирующии конец буровой штанги 8;:)лемент 7, имеет возможность перемс влься пос)упательно вдоль трубы 5, но не вращаться внутри неевследствие...

Номер патента: 1682583

Опубликовано: 07.10.1991

Авторы: Ан, Байкенжин, Глозман, Дипнер, Крупник, Мусин, Пономарев, Сакипов, Ямпольский

МПК: E21D 20/00

Метки: двухкомпонентного, инъектор, подачи, раствора, скважину, скрепляющего

...15 и отходящим от него поперечными каналами 16, причем пробка-смеситель 5 с наружным буртом о размещена в выточке 14 муфты 13. Наружная трубка 2 концентрично надета на штангу 1, причем последняя подвижно вставлена в распределитель 8 и снабжена наконечником 17, который установлен в отверстие 15 пробки-смесителя 5 с, возможностью фиксации или выталкивания бурта 6 пробки-смесителя 5 из муфты 13, и выполнена с поперечными каналами 18 и 19, Каналы 18 предназначены для выхода компонента раствора под распорный элемент 4, каналы 19 - для выхода компонента раствора в зазор между съемным стаканом 7 и наружной трубкой 2, Для перекрытия каналов 19 имеется кольцевой ниппельный клапан 20, Винтовое приспособление 9 состоит из прикрепленного к...

Номер патента: 1631254

Опубликовано: 28.02.1991

Авторы: Белявский, Боборыкин, Васильченко, Кощеев, Крупник, Левицкий, Проскурин

МПК: G01B 5/20

Метки: контура, координат, криволинейной, поверхности, сечения, шаговый

...точки, занявшие положение Б - В, после чего многократно повторяют действия по перемещению опорных точек на шаг и измерение угла наклона к горизонту прямой, их соединяющей, до тех пор, пока не будет пройден весь контур. В результате измерения определяют координаты точек контура, отстоящих на шаг друг от друга (см.фиг.7).Реализация шагового способа определения координат контура сечения устройством осуществляется в следующей последовательности,В опорную точку А, координаты которой известны, устанавливают заднее колесо 2, а по положению переднего колеса отмечают вторую опорную точку Б. Поставив устройство передним колесом в точку А, обнуляют все устройство п ри помощи узла 11 общего обнуления (фиг.9) и, перемещая устройство, измеряют...

Номер патента: 1627475

Опубликовано: 15.02.1991

Авторы: Жанбатыров, Жулумбетов, Журмухамедов, Крупник, Пятигорский

МПК: B65G 53/30

Метки: гидросмеси, транспортирования, трубопровод

.... сечение .А Л нфиг.1 руборовод си)держит секциии 2 раз- ,1;11 цс)гс дидме)рд г 1 д Внутренней поверхс с н,ии 2 болыцего диаметра смон;Ирсцд 1,1 З Мсцтц дЛя турбуЛИЗаццн ПОТО- к, 1 нидс полусферических выступов 3, рдсно.о кеицых попарно друг против друга, 1 рцчем Осц смс жных пар выступов 3 взаимно перцсдикчлярны а поверхности перехода ;скцци менииего диаметра в секцик) боль- ИЕГО дц д МЕ ;) д гц ут бЫПГЬ СМОцтн ровд и Ы :оворсп ыс сопл;1 4 для псдачи с ждтого В С) 3 11 У Х 11 .Труб 1)рсвсд работает следующим образом.Гидр )схесь,:1 БиГИ 5)сь 110 трубОнров(дъ Вднции;ем,я режимс. Г)сстундс т В сск 1. 11)и этм н рс лытс ТОГО, чтоХИ,СВИЖСЦ,51 10 ГОК ВСТРСЧС 1 С 1 С 10 ЛССРЕ. рисиние В,.стс.,1 3 Он искривляется при их с,бс кдции. 1 р 1 11.1)с...

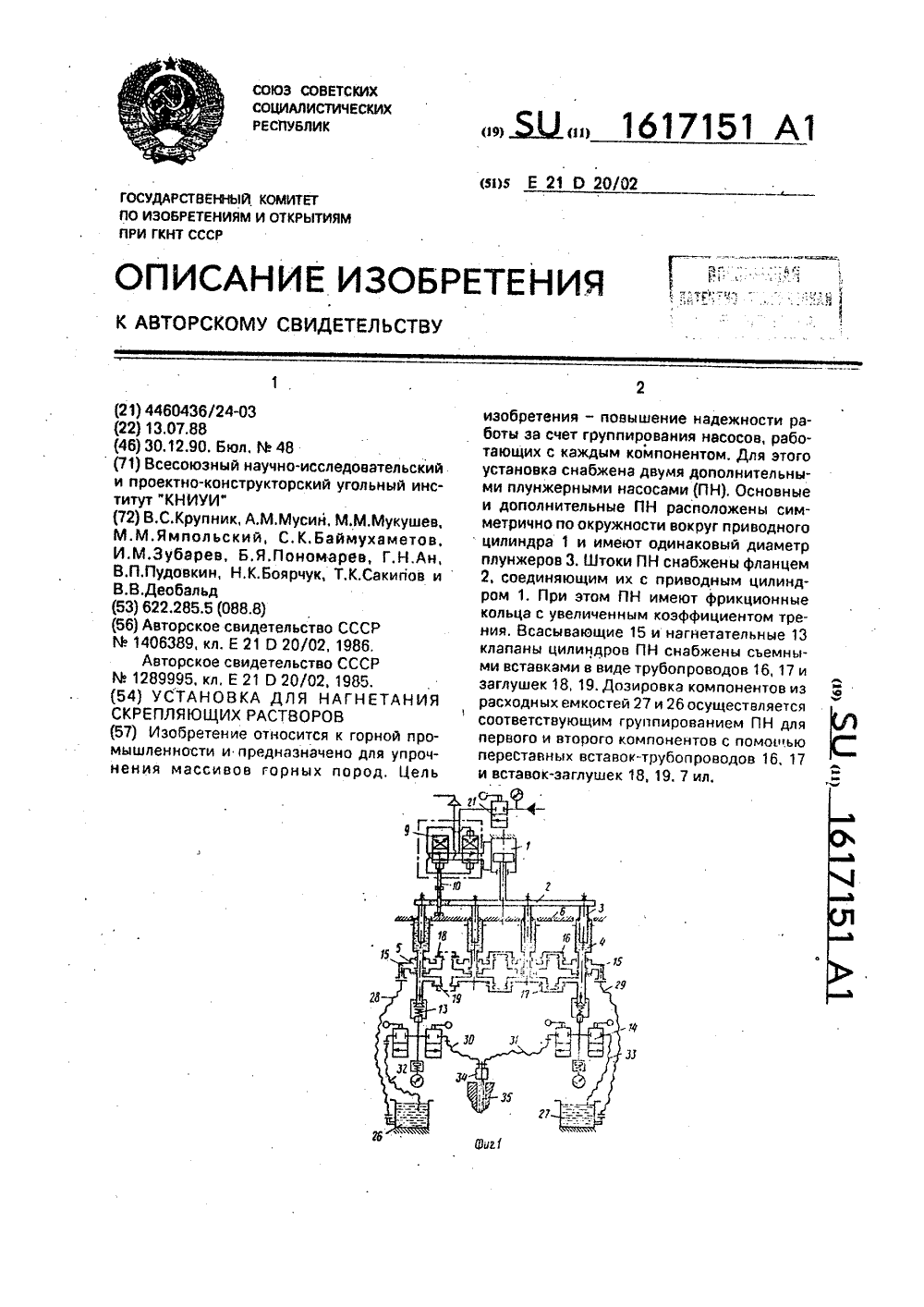

Номер патента: 1617151

Опубликовано: 30.12.1990

Авторы: Ангерман, Баймухаметов, Боярчук, Деобальд, Зубарев, Крупник, Мукушев, Мусин, Пономарев, Пудовкин, Сакипов, Ямпольский

МПК: E21D 20/02

Метки: нагнетания, растворов, скрепляющих

...пилотныйзолотник гидрораспределителя 9, тем самым реверсируя подачу жидкости в штоковую полость приводного гидроцилиндра 1 и ход штока с соединительным фланцем 2.При зтсм осуществляется движение плунжеров 3 в обратную сторону. Последние увлекают за собой с помощью фрикционныхколец 7 плавающие цилиндры 4, которые прижимаются к наконечникам 11 и закрывают всасывающую полость клапанных камер 5. Дальнейшим движением плунжеров 3 выталкиваются растворы компонентов через отверстия клапанных вставок 12, нагнетательные трубспровоцы вставки 17, нагнета тельные клапаны 13 и шаровые краны 14 внагнетательные 30 и 31 или рециркуляционные 32 и ЗЗ рукава, Затем через смеситель 34 и герметизатср 35 растворы компонентов одновременно попадают в...

Номер патента: 1616725

Опубликовано: 30.12.1990

Авторы: Гавриленко, Гончар, Еремеев, Крупник, Кузнецов, Прохода, Сапрыгин, Филонов

МПК: B21B 1/08

Метки: прокатки, профилей, угловых

...перед последующим проходом,. Окончательно угловой профиль прокатывают в чистовом калибре (фиг,7), раскаты охлаждают на холодильнике, разрезают на мерные длины, правят, укладывают в карманы, пакетируют.Предлагаемый способ может быть реализован на прокатном стане в валках с кольцевыми гребнями,Положительный эффект при осуществлении изобретения может быть получен благодаря последовательной от прохода к проходу локальной формовке охлаждаемых продольных канавок, приближающихся от середины к кромкам сечения раската, с последующим выглаживанием канавки в каждом последующем проходе, т.е, осуществляется смещение по проходам термомеханически обрабатываемых участков углового профиля, В результате этого повышаются механические свойства готового...

Номер патента: 1610339

Опубликовано: 30.11.1990

Авторы: Крупник, Кулаков, Макаров, Поляков

МПК: G01M 1/22

Метки: балансировочного, вращением, станка, шпинделя

...4 1, представляющего собой, например, систему индукторов. Информация о состоянии нагрева в виде непрерывных сигналов вводится с блока 43 датчика температуры на входы блока 40 нагрева и через третий усилитель 42 - на первый вход блока 53 автоматики.Когда частота вращения привода 7 достигнет значения, при котором сигнал Б с фазометра 5 снизится до уровня уставки сигнала 0 задаваезэ фмой задатчиком 33 напряжения, изменится состояние второго компаратора35, выходной сигнал Н логическойкоторого воздействует одновременно на первый вход второго логического элемента И 36 и на второйвход блока 53 автоматики, которыйопределяет состояние нагрева ротора Щ 27Еслй к этому времени ротор 27 ненагрелся до заданного состояния,то на первом выходе блока 53...

Номер патента: 1604875

Опубликовано: 07.11.1990

Авторы: Гончар, Крупник, Кузнецов, Медведев, Прохода, Ремизов, Сапрыгин, Филонов, Чубаров

МПК: E01B 9/06

Метки: костыль, рельсовый

...меньше 25 О вы ступы на валках имеют острые вершины, что приводит к их поломке в процессе прокатки. При угле а больше 45 на боковых сторонах 5 выступов валков будет отрицательный уклон, что не обеспечивает надеж ный выход профиля из валков, а также ухудшает качество поверхности профиля. Выполнение боковой стороны 4 трапеции перпендикулярно грани обусловлено тем, что наклон этой грани в сторону желоба 40 уменьшает периметр стержня и увеличивает его массу, а наклон в другую сторону недопустим из-эа снижения прочности выступов на валках, которые скалываются в процессе прокатки.Костыль вбивается в деревянную шпалу сквозь отверстие в подкладке, В процессе установки костыля в древесине заполняются желобки. Площадь контакта металла с древесиной...

Номер патента: 1599339

Опубликовано: 15.10.1990

Авторы: Козлов, Котельникова, Крупник, Пирогова, Сокова

МПК: C04B 26/26

Метки: гидроизоляции, композиция

...Перемешивание осуществляют при 90 С в течение10 мин. Затем вводят порошкообразныйполиэтилен, серу, эолу и перемеши-,вают еще 10-15 мин. урыхЕ),доба Предлагаемая композися пониженной вязкостьюределяет технологичноста также улучшение деформсвойств композиции.Формула и з о б ичает- редопчт оесенных т Комп чающа вулка 1и, вклюэтилен,озиция хлорсу ля гидроизоляфированный полагент,наполи изирующи Изобретение относитс ционным составам из выс ных веществ и может быт в промьппленности строит иалов, а именно в обла ных с производством, на вельных и гидроизоляцио В примератум марки БН9548-74), хллак марки ХП9949-78), полен (2,0"ЗЖ)от сжиганияна ТЗЦ (12-1канизирующих127-76) . были использованы; би-90/30 (55-667) (ГОСТрсульфополиэтиленовый734...

Номер патента: 1585026

Опубликовано: 15.08.1990

Авторы: Гончар, Коваленко, Крупник, Кузнецов, Медведев, Прохода, Сапрыгин, Филонов

МПК: B21B 1/00, B21B 1/08

Метки: квадратный, облегченный, прокатный, профиль

...диагональный калибр располагают в валках так, чтобы боковая сторона 3 трапеции образовывала с вертикальнойдиагональю ВР калибра В = 450 -Разъем калибра выполнен по диагонали АС. При угле с меньше 25 выступы на валках имеют острые вершины,что приводит к их поломке в процессепрокатки. При угле о больше 45на боковых сторонах 3 выступов валков отрицательный уклон, что не обеспечивает надежный выход профиля из40валков, а также ухудшает качество поверхности профиля.Выполнение боковой стороны 2 трапеции перпендикулярно грани обусловлено тем, что наклон этой грани в45сторону впадины уменьшает периметрстержня й увеличивает его массу, анаклон в другую сторону недопустимиз"за снижения прочности выступовна валках, которые будут скалыватьсяв...

Номер патента: 1581343

Опубликовано: 30.07.1990

Авторы: Бабаев, Блинер, Ганбаров, Гараев, Крупник

МПК: B01D 21/02, B01D 36/04, E03B 3/32 ...

Метки: водоочистная, плавающая

...10 над фильтром 9 расположен коллектор 14 промывной воды с ответвлениями и патруб ками 15, размещенными в щелевых каналах 13. Смежные пирамиды боковыми гранями образуют водосборные желоба 16 осветленной воды.Всасывающая линия 3 водоподъемного устройства 2 соединена с водо- приемной камерой 17 через шарнирное соединение 18,Установка работает следующим образом, 25При включении водоподъемного устройства 2 вода из водоема через открытую донную. часть и перегородки 8 равномерно поступает во входные отверстия тонкослойных элементов 7 осветлителя, в которыхпроисходит осаждение крупнодисперсных частиц взвеси. Предварительно- осветленная вода поступает в свободный объем, где в начальной зоне плавающей загрузки происходит укрупнение...

Номер патента: 1579634

Опубликовано: 23.07.1990

Авторы: Вовченко, Вязинько, Гончар, Зезюлинский, Крупник, Лиханский, Морозов, Поляков, Прохода, Фот

МПК: B23B 5/08

Метки: валков, калибров, прокатных

...калибра определяется продольной подачей резцедержателя режущего инструмента 4 вдоль оси обрабатываемого валка. Конфигурация калибров определяется формой режущего инструмента.Полый стакан 5 устройства (фиг. 6) устанавливают на шейке 6 прокатного валка и закрепляют в охватывающем его по наружной поверхности держателе 7, установленном на основании.Устройство (фиг. 7) состоит из полого стакана 5 и втулки 8, соединенных дели- тельным элементом 9. Центры окружностей наружной 1 О (фиг. 8) и внутренней 11 поверхностей полого стакана смещены на величину Х, обеспечивающую выполнение периодического калибра заданной глубины. Стакан 5 (фиг. 7) установлен на заготовке с возможностью поворота вокруг общейЛ - максимальная величина до на обработку...

Номер патента: 1548447

Опубликовано: 07.03.1990

Авторы: Ким, Крупник, Круть, Мукушев, Новиков, Пономарев, Самусев

МПК: E21D 11/10

Метки: возведения, механизированная, опалубка, охранных, полос

...соединения жестко связан снижней рамой 32, к которой прикреп-лена неподвижная поперечная стенка3, Рама 32 оснащена проушинами 33, ккоторым посредством пальцев 34 крепится гибкая тяга 35, при помощикоторой производят передвижку механизированной опалубки.Стенки 1-4 образуют пространство36 для заполнения твердеющей смесью,которая подается по патрубку черезотверстие 37, выполненное в верхнейчасти подвижной поперечной стенки 4,или аналогичное отверстие 38, выполненное в верхней части подвижной про. -1. Механизированная опалубка для 40 возведения охранных полос, включающая телескопические продольные и поперечные стенки, верхняя часть которых выполнена подвижной, механизмперемещения, связанный с поперечными 45 стенками и имеющий...

Номер патента: 1495743

Опубликовано: 23.07.1989

Автор: Крупник

МПК: G05B 11/16, G05D 13/00

Метки: вращения, двигателя, ограничения, частоты

...вход элемента И 4 поступаютФормируемые одновременно с ними импульсы сигнала с Формирователя 9 импульсов, длительность которых устанавливается в соответствии с заданным значением ограничиваемой частоты вращения и двигателя.До тех пор, пока частота вращения двигателя не достигла предельногоО значения, задаваемого уровнем ограничения и, длительность импульсов,огрФормируемых преобразователем 1 оборотов двигателя в частоту и Формирователем 2, превышает длительность симпульсов, Формируемых формирователем 9 импульсов, При этом нй выходе эле- мента И 4 устанавливается сигнал . уровня логического "нуля", который воздействует на счетный вход тригге ра 5 , не изменяя его состояния . Постоянный сигнал с выхода триггера 5 через конденсатор 6...

Номер патента: 1483242

Опубликовано: 30.05.1989

Авторы: Боборыкин, Васильченко, Кащеев, Крупник, Левицкий, Проскурин

МПК: G01B 5/28

Метки: криволинейных, поверхностей, профиля, сечения

...9 и 15 на направляющих 8 установлены упоры 16, определяюгцие рабочий диапазон устройства на одном шаге и величину участка перекрытия. Для фиксации ролика 3 на каждой из рамок 9 и 15 установлены механизмы 17 фиксации, позволяющее зафиксировать ролик 3 в точке измеряемой поверхности при переходе уст ройства на следующий шаг измерения и обеспечить перемещение ролика 3 совместно с основанием 1 для создания участка перекрытия. Для обеспечения перемещения устройства по измеряемой поверхности при переходах по шагам измерения основание 1 и первая рамка 9 со штангой 13 снабжены опорами-колесами 18, регулируемыми по высоте.Измерение профиля сечения криволинейной поверхности осуществляется следующим образом (в пять этапов).З 0 цесс...

Номер патента: 1476389

Опубликовано: 30.04.1989

Автор: Крупник

МПК: G01P 3/58

Метки: вращения, двигателя, ограничения, скорости

...с частотой переменной составляющейвоздействует на вход выпрямителя 14, 25 на выходе которого появляется постоянный сглаженный сигнал Ц, , уровень которого определяется амплитудой разностного сигнала Цц во всех случаях если Ц, + Ц ) ц цВ тех слу О/ ечаях, когда Ц, + Ц,бЦ, на выходе выпрямителя 14 сигнал отсутствует.Сигнал ц,4 выпрямителя 14 поступает на первый вход второго компаратора 3 и сравнивается с постоянным сигналом уставки Ц который с второго выхода источника 15 опорного постоянного напряжения поступает на второй вход Второго компаратора 3, 4 О выходной сигнал Цэ которого изменяется в соответствии с выражением если ЦЦ,;Оу если Ц 4ц 1 45 1где Ц - выходной сигнал второгокомпаратора 3, соответствующий уровню лог....

Номер патента: 1469166

Опубликовано: 30.03.1989

Авторы: Ан, Крупник, Круть, Мусин, Нюгай, Ямпольский

МПК: E21D 20/02

Метки: нагнетания, растворов, скважины, скрепляющих

...сменный плувжер для регулирования объемов подачи растворв путем изменения соотношения разме- Ф ров диаметров плунжеров.з14691 бб ного клапана 18. Плунжер 16 соединен со штоком приводного гидроцилиндра муфтой 19, а корпус плунжерного насо- са с приводным гидроцилиндром - просхавкой 20. Плунжерный насос 4 состоит иэ сменного плунжера,в виде втулки 21 в комплекте с манжетой муфтой 22, всасывающего клапана 23 и нагнетательного клапана 24. Плунжер 21 насажен на шток 2 приводного гидроцилиндра и закреплен совместно с приводной планкой 15 на штоке, с помощью гайки 25. Собранная насосная установка монтируется на подставке 26. 15На фиг.2 показана принципиальная гидравлическая схема всей установки, где она с помощью трубопроводов подсоединяется...

Номер патента: 1469155

Опубликовано: 30.03.1989

Авторы: Крупник, Круть, Новиков, Пономарев

МПК: E21D 11/10

Метки: возведения, механизированная, опалубка, полос, твердеющих

...16 закреплен во втулке 17 посредством гайки,Нижние балки 2 со стороны подвигания жестко соединены с кронштейнами18, которые выступают навстречу другдругу и смещень в исходном положениина половину шага передвижки опалубки,Кронштейны 18 шарнирно соединены посредством гидродомкратов 19 передвиж 25 ки и проушин 20 с неподвижной частьюторцовой стенки 5, Нижние продольныебалки 1 шарнирно соединены между собой посредством рычагов 21. Аналогично рычагам 21 соединены между собой30 верхние продольные балки 2, Продольные стенки 3 и 4 и торцовая стенка5 образуют пространство 22 для заполнения твердеющей смесью, котораяподается через отверстие 23 в верх 35 ней поперечной балке 2 или отверстие24 в верхней торцовой балке 10 посредством патрубка...

Номер патента: 1441213

Опубликовано: 30.11.1988

Автор: Крупник

МПК: G01M 1/22

Метки: балансировочного, вращения, ограничения, привода, станка, частоты

...до заданнойчастоты вращения ис выхода компаратора 9 на управляющий вход ключа10 воздействует сигнал логическойи и1 и замыкает его. При этом на второй вход дифференциального усилителя2 поступает сигйал уставки 11 и сравнивается с сигналом У, датчика 1вибраций.Выходной сигнал 11 дифференциального усилителя 2 изменяется в соответствии с выражением2 2О - ГК (П.1 В) если ц, ) П,О, если 1.1, с 1.1"1где К 1 - коэффициент передачи дифференциального усилителя 2,Если при разгоне привода сигнали с датчикавибраций не превышает2заданного уровня уставки 11, с выхода дифференциального усилителя 2 че 5рез конденсатор 3 и разделительныйтрансформатор 4 сигнал на вход формирователя 5 управляющего сигнала непоступает,Как только частота вращения при-...

Номер патента: 1420176

Опубликовано: 30.08.1988

Авторы: Ан, Боярчук, Есмагамбетов, Зубарев, Крупник, Мукушев, Мусин, Пудовкин, Ямпольский

МПК: E21D 21/00

Метки: запорное

...разрез; на фиг. 2 - то же, после окончания нагнета 10 ноя и извлечения инъектора из скважины.Запорное устройство состоит из цилиндрического полого колпачка 1 из эластичного материала, клапана 2, соединительной муфть 3 и уплотнительного кольца 4, 15 Колпачок 1 имеет гофрированную боко.вую наружную поверхность 5 и основание 6 . с центральным отверстием и канавкой для уплотнительного кольца 4. Внутренняя поверхность колпачка 1 выполнена конической формы. Клапан 2 состоит из стержня 7 с распорной 11-образной головкой 8 на одном конце и с наружной левой резьбой 9 на другом конце и имеет центральный канал 10 и боковые отверстия 11. Муфта 3 имеет сквоз ное отверстие 12, гнездо с левой резьбой для стержня 7 и гнездо с правой резьбой для...

Номер патента: 1399482

Опубликовано: 30.05.1988

Авторы: Замесов, Крупник, Мандровский, Медяник, Пятигорский

МПК: E21F 15/08

Метки: закладочный, трубопровод

...трубопровод; на фиг. 3 - разрез А-А на фиг. 2.Закладочный трубопровод для закладки выработанного пространства камеры 1 состоит из горизонтального става 2, врезок 4, крестообразно расположенных по окружности става 2, которые отстоят друг от друга на расстоянии, соответствующем углу рас тека ни я, характерного для используем ой смеси. Врезки 4 выполнены в виде патрубков 5 и 6, причем длина и ориентация патрубков 6 соответствует конфигурации кровли 3. Кроме того, диаметр патрубков 5 и 6 переменный, с увеличением его по напра 1 злению истечения смеси по длине трубопровода для ее равномерного распределения по всему объему камеры. Закладочный трубопровод работает сле дующим образом.Закладочную смесь подают в выработанное пространство...

Номер патента: 1397130

Опубликовано: 23.05.1988

Авторы: Гавриш, Крупник, Мороз, Пахаренко, Скоблюк, Сухарев, Черепанов

МПК: B21F 27/02

Метки: проволочной, сетки

...барабаном 30 с закрепленными на нем зубьям 31, служащими для формирования ячеек и удер жания сетки, Барабан 30 получает привод от электродвигателя через двухпоточный редуктор 32, Через этот же редуктор получает привод барабан 33, к которому прижат товарный валик 34 грузом 35, и на который производится намотка готовой сетки.Устройство работает следующим образом.Один ряд проволок из катушек 2 черезподпружиненные конусные уплотнители 5, неподвижные трубчатые направители 6 поступает в зону скрутки, ограниченную с одной стороны зубом 31, с другой - подпружиненными конусными уплотнителями 5. Сюда же поступают проволоки с второго ряда катушек 18, подпружиненых на оправках 17, которые одним концом зафиксированы в конических посадочных...

Номер патента: 1318688

Опубликовано: 23.06.1987

Авторы: Ангерман, Зубарев, Казаков, Крупник, Мукушев, Мусин, Ямпольский

МПК: E21C 41/04

Метки: искусственной, крепи, кровли, механизированной, секция, создания

...раздвижным ограж дением 4. Короб выполнен трапециевидной полой формы и имеет три боко-, вые стенки 7 - 9, перекрытие 10, на котором расположены кронштейны 11 13 для крепления ограждения 4 и гидродомкрата 14, отверстие с обратным клапаном 15 для подачи вяжущего материала по штангам 16 (для смолы) и 17 (для отвердителя).Формирование обрушенной породы 35 в коробе и создание искусственной кровли производят следующим образом.Перед передвижкой секции крепи 2 короб 6 с помощью гидродомкрата 14 поднимают в верхнее положение 18 40 и далее производят передвижку крепи. Затем короб 6 домкратом 14 опускают и прижимают к почве лавы, на которой находится обрушенная порода, просыпанная через отверстия 3. После этомают к почве, на которой...

Номер патента: 1318347

Опубликовано: 23.06.1987

Авторы: Иваницкая, Крупник, Спивак, Шелатонова, Шилькрот

МПК: B22D 35/06

Метки: воздухообмена, камер, литейных, отливок, охлаждения, тоннельных, форм

...8 и 25 оборудования, связанные с рециркуляцией и соответствующие воздуховодь 1 26, и добавляются приточные насадки основной подачи 30 и воэдухоприемные патрубки 31, работающие только в летний период.Устройство работает следующим образом,Отработавший воздух в объеме ЬЧ"фсоответствующем расчету технологического процесса, отсасывается изкамеры 1 через патрубки 21 системой35удаления нагретого загазованного воздуха с очисткой воздуха в фильтре24 и частичным отбором на рециркуляцию, количество воздуха, поступающего из цеха Ь, поддерживается засчет устройства дополнительных приспособлений 15 и 17 для подачи приточного компенсационного воздуха наминимальном уровне, обеспечивающемпредельно допустимую концентрацию 45в зоне обслуживания,...

Номер патента: 1298213

Опубликовано: 23.03.1987

Авторы: Демидова, Дмитренко, Иванчев, Крупник, Меш, Полозов, Сыров, Хайкин

МПК: C08F 292/00, C08K 9/04

Метки: кремнеземного, модифицированного, наполнителя

...и сушат при 40 С под вакуумом. Выход продукта 27,5 г.Для определения стойкости модифицированного кремнийдиоксидсодержаще го соединения (аэросила) к действию органических растворителей и одновременно доли привитого полистирола в качестве эталонного растворителя выбирают кипящий бензол, легко раст- ЗО воряющий отдельно взятый полистирол различных молекулярных масс (т.е. не связанный с кремнийдиоксидсодержащей подложкой). С этой целью 1 О г получерного модифицированного кремнийдиоксидсодержащего соединения (аэросила) обрабатывают кипящим бензолом в аппарате Сокслета в течение 30 ч, Вес нерастворимого остатка (после экстракции) 9,8 г. Масса при-.40 витой части, определенная двумя методами - сжиганием органической составляющей...

Номер патента: 1289721

Опубликовано: 15.02.1987

Авторы: Волков, Крупник, Миндлин, Шевчук

МПК: B60T 13/08

Метки: приводом, тормозным, тягово-сцепное

...односторонний упор 21.Тягово-сцепное устройство с тормозным приводом работает следующим образом.Тянущее усилие, создаваемое транспортным средством, передается через замковое устройство 5, цилиндрический ползун 4 и далее через обший стопорный элемент 13 кинематического модуля, силовой цилиндрический стакан 14, упорные элементы 17 и корпус 7 непосредственно на раму прицепа 3, минуя, таким образом, основной конструктивный узел тягово-сцеп ного устройства, определяющий вес и габариты устройства. Изгибающие моменты, возникаю шие от сил реакции в замковом устройстве 5(перерезываюшие и боковые силы) уравновешиваются парами сил в соосно расположенных опорных поверхностях 2 базового кронштейна 1.При торможении транспортного средствасо стороны...

Номер патента: 1289565

Опубликовано: 15.02.1987

Авторы: Афанасьев, Гайдамака, Гончар, Еремин, Ермилко, Заспенко, Крупник, Логинов, Маменко, Полатовский, Прохода, Самойлов, Сорокин, Шумков

МПК: B21B 1/08

Метки: горячекатаный, профиль, сортовой

...его работы при сцеплении с различными материалами. Дальнейшее уменьшение предела дьапазона не позволяет добиться ощутимого эффеКта за счет уменьшения металлоемкости профиля.Верхний предел диапазона, равный 0,95 в, выбран, исходя из возможности достижения максимальной экономии металла и сцепляемости профиля с различными материалами при работе в строительных и других5 10 15 20 25 30 35 40 45 50 Формула изобретения 55 1, Горячекатаный сортовой профиль, преимущественно строительного назначения,конструкциях. Дальнейшее увеличение предела диапазона нерационально из-за значительного усложнения калибровки прокатных валков, а также из-за снижения прочностных характеристик профиля при работе его в знакопеременном режиме нагружения.Стрела...

Номер патента: 1270601

Опубликовано: 15.11.1986

Авторы: Крупник, Кудряшов, Кулаков, Курбатов, Макаровский

МПК: G01H 1/00, G01M 7/00

Метки: амплитудно-частотной, объекта, регистрации, характеристики

...поскорости вращения, Эти два контура всовокупности образуют систему регулиронания скорости сканирования частотывозбуждения. Устройство раоотает следующим образом.После включения устройства на один из входов элемента 11 сравнения с задатчика 10 поступает сигнал, уровень которого определяет темп разгона привода, Ра.зностный сигнал элемента 11 сравнения воздействует на вход интегратора 12, формируя на его выходе линейно нарастающий сигнал, который на входе второго элемента 13 сравнения сравнинается с сигналом обратной связи по скорости (частоте) вращения, снимаемьпт с амплитудного детектора 16, на вход которого с тахогенератора 7 поступает сигнал переменного тока, амплитуда и частота которого пропорциональны частсте вращения исследуемого...

Номер патента: 1257315

Опубликовано: 15.09.1986

Авторы: Крупник, Ларин

МПК: F16F 9/02

Метки: двухстороннего, действия, пневматическая, пружина

...устройствам.Цель изобретения - повышение надежности путем уменьшения массы подвижных частей поршня.На чертеже изображена пневматическая пружина двухстороннего действия, разрез. Пневматическая пружина двухстороннего действия содержит корпус 1, состоящий из двух частей 2 и 3, шток 4 с буртиком 5, поршень 6, выполненный в виде стакана, и гайку 7.В кольцевой проточке 8 корпуса 1 устаГовлен ступенчатый плунжер 9 с. уплотнениями 10, образующий с поршнем 6 и корпусом полость 1, заполненную жидкостью, герметизирующую поршень о и корпус 1.Втулка 12 с буксой 13 образуют уплотняющую полость 14 штока 4, заполнен нуо жидкостью. На корпусе 1 установлен зарядный штуцер 15 для подачи сжатого газа в полость 16 пневматической пружины. Зарядные...

Номер патента: 1235798

Опубликовано: 07.06.1986

Авторы: Крупник, Мандровский, Омарбаев, Соболев

МПК: B65G 53/52

Метки: гидротранспортирования, сыпучих, трубопровод

...пары патрубков 2 выполнены во встречном направлении (фиг, 2 и 3). Патрубки 2 установлены под углом к оси трубыв направлении движения потока смеси.Трубопровод работает следующим образом.Закладочная смесь, двигаясь по горизонтальному трубопроводу, достигает места врезки первой пары патрубков. Под действием сжатого воздуха, подаваемого через патрубки в пристенный слой потока, смесь начинает вращаться. например, по часовой стрелке (фиг. 2) . Достигнув соседней пары патрубков, смесь изменяет направление вра 1 цения вокруг оси на противоположное, например против часовой стрелки (фиг. 3).Так как патрубки выполнены под углом к оси трубопровода в направлении движения смеси, то подаваемый в пристенный слой пульпы сжатый воздух не создает...
