Установка для нагнетания в скважины скрепляющих растворов

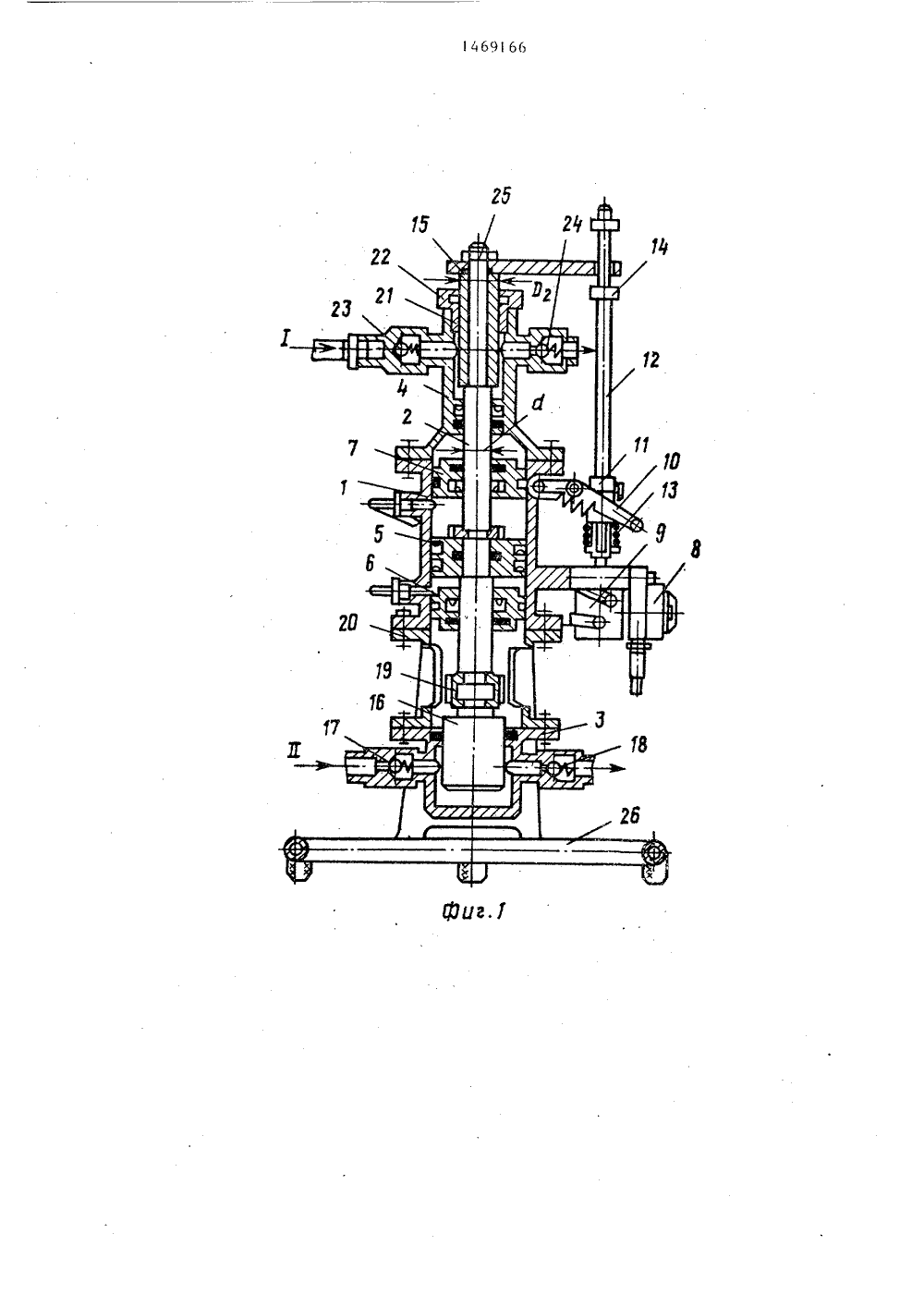

/02 п 4 Е 21 ТИЯМ ТНРЫТНИЕ ИЗОБРЕТЕН н авторском свидетельству нента, а с другого конца с.плунжерным насосом 4 для второго компонента.Приводной гидроцилиндр 1 состоит. иззакрепленного на штоке поршня 5, ниж"ней буксы 6 и верхней буксы 7. Пода.ча жидкости от насосной станции в поФлости приводного гидроцилиндраосуществляется подводными трубопроводами через дроссель с регулятором8 и четырехходовой золотник 9, Управление работой приводного гидроцилиндра осуществляется перекидным переключателем, который состоит из подпружиненного рычага 10, соединительноймуфты 11, толкателя 12, упорной пру .жнны 13, ограничительных муфт толкателя 14 и приводной планки 15. Плунжерный насос состоит из плунжера 16,всасывающего клапана 17 и нагнетательОСУДАРСТВЕННЫЙ КОМПО ИЗОБРЕТЕНИЯМ И ОПРИ ГКНТ СССР(56) Давыдов В.В Белоусов Ю.И. Химический способ укрепления горныхпород.М.: Недра, 1977, с.96-98.Авторское свидетельство СССРУ 1084453, кл. Е 21 Р 20/02, 1982.) (57) УСТАНОВКА ДЛЯ НАГНЕТАНИЯ КВАЖИНЫ СКРЕПЛЯКЦИХ РАСТВОРОВ,1Изобретение относится к угольной и горно-рудной промьпппенности и может быть использовано для нагне.тания в массив горных пород много- компонентного скрепляющего раствора на основе синтетических смол.Целью изобретения является повышение эффективности работы устройства эа счет упрощения синхронизации подачи компонентов раствора.На фиг. 1 схематично изображена. предлагаемая установка дпя нагнетания в скважины скрепляющих растворов; на фиг,2 - гидравлическая схема ее работы.Установка состоит из приводного гидроцилиндра 1, сквозного штока 2, соединенного с одного конца с плунжерным насосом 3 для первого компо включающая емкости, содержащие компоненты раствора, гидросистему подачи рабочей жидкости, гидравлический привод, связанный штоками с плунжерными насосами, подключенными к соответствующей емкости и имеющими всасывающий и нагнетательный клапаны, о т л и ч а ю щ а я с я тем, что, с целью повышения эффективности работы устройства за счет упрощения синхронизации подачи компонентов раствора, в качестве гидравлического привода используется гидроцилиндр с двумя штоками, при этом один из насосов имеет сменный плувжер для регулирования объемов подачи растворв путем изменения соотношения разме- Ф ров диаметров плунжеров.з14691 бб ного клапана 18. Плунжер 16 соединен со штоком приводного гидроцилиндра муфтой 19, а корпус плунжерного насо- са с приводным гидроцилиндром - просхавкой 20. Плунжерный насос 4 состоит иэ сменного плунжера,в виде втулки 21 в комплекте с манжетой муфтой 22, всасывающего клапана 23 и нагнетательного клапана 24. Плунжер 21 насажен на шток 2 приводного гидроцилиндра и закреплен совместно с приводной планкой 15 на штоке, с помощью гайки 25. Собранная насосная установка монтируется на подставке 26. 15На фиг.2 показана принципиальная гидравлическая схема всей установки, где она с помощью трубопроводов подсоединяется от нагнетательных клапанов 18 и 24 плунжерных насосов 3 и 4 20 к смесителю и далее к инъектору, установленному в скважине 27, а от всасывающих клапанов 17 и 23 - к емкостям. 28 и 29. Приводной гидроцилиндр подсоединяется к приводной насосной 25 станции подающим 30 и сливным 31 трубопроводами.Установка работает следующим образом.При подаче жидкости в нижнюю штоковую полость приводного гидроцилиндра 1 поршень 5 со штоком 2 поднимается и при этом происходит всасывание компонентов, плунжерным насосом 3 для первого компонента и плунжерным насосом 4 для второго компонента. В крайнем верхнем положении приводная планка 15 воздействует через ограничительную муфту 14 на толкатель 2, который подпружиненным рычагом .10 4,1 переходит через мертвую точку и воз где Бо площадь рабочей поверхности плунжера для смолы; площадь рабочей поверхности плунжера для отвердителя; площадь рабочей поверхности штока приводного гидроци- линдра, к которому подсоединяется плунжер для отвердителя;расчетная пропорция объема смолы;расчетная пропорция объема отвердителя. действует на кнопку четырехходового золотника 9 и переключает подачу рабочей жидкости в верхнюю штоковую полость приводного гидроцилиндра Поршень 5 со штоком 2 опускается вниз и происходит нагнетание компонентов плунжерными насосами 3 и 4 по трубопроводам в смеситель и далее к инъектору, установленному в скважине 27. В нижнем положении приводная планка 15 воздействует на.толкатель 12, ко-., рый воздействует на четырехходовой золотник 9 и переключает подачу приводной жидкости в нижнюю полость и далее цикл повторяется.Для обеспечения заданного соотношения компонентов перед работой установки для нагнетания скреплякщих растворов в скважину устанавливается соответствующая сменная втулка верхнего плунжерного насоса 21 в комплекте со сменной буксой 22.Соотношение смолы и отвердителя подбираются в зависимостиБс Чс 8 о Бц 3 1 о1469166 оста ехре Редактор Ю.Серед 49 Подписноеа по изобретениям и открытиям при ГКНТ СССР Ж, Рауаская наб., д. 4/5 а ВНИИПИ изводственно-издательский комбинат "йатентф Гагарина, 101 город,1335(37 Тираж Государственного коми 1130359 МОСК
