Конкин

Номер патента: 1030667

Опубликовано: 23.07.1983

Авторы: Васенков, Комаров, Конкин, Марков, Щелущенко

МПК: G01K 11/12, G01N 21/25

Метки: дистанционного, температуры

...между источником 1 света и входным торцом световода 3 установлен с возможностью перемещения дополнительный отрезающий светофильтр 19, полоса пропускания которого включает в себя часть спектра источника света и зону прозрачности полупронодникового термочувствительного элемента 4,Воздействия нестабильностей и помех на измерительный канал передачи информации компенсируются в этом устройстве за счет измерения величины этих нестабильностей и помех н опорном канале, и регулировкой амплитуды длительности или частоты) импульсов генератора, подключающих светодиод,При условии пропорционального изменения неличины нестабильностей и помех в измерительном канале (Кн д,) и в опорном канале (Кн,ь) их отно -н.ои. шение постоянно и не выэйвает...

Номер патента: 1001129

Опубликовано: 28.02.1983

Авторы: Богуславец, Городецкий, Ененков, Конкин, Кошелев

МПК: G08B 7/06

Метки: предупредительной, сигнализации

...исполнительное рзле 7 постоянного тока, конденсатор 8, контакт 9 реле 7, резистор 10, диод 11, светодиод 12 и фототиристор 13, образующие оптронную пару, и резистор 14.Устройство работает следующим образом.При включении генератора 6 предупредительного сигнала по проводам 1 и 2 линии связи подается переменное напряжение звуковой часто" ты на звуковые сигнализаторы 4 и 5, расположенные вдоль линии. Длина линии,количество излучателей и расстояние между ними могут меняться в широких пределах. В том случае, если в конце линии (эа последним излучателем) уровень сигнала достаточный, через резистор 10 и диод 11 включается фототиристор 13.При включении фототиристора 13 че. рвэ третий провод 3 линии связи на обмотку реле 7 и конденсатор 8...

Номер патента: 992660

Опубликовано: 30.01.1983

Автор: Конкин

МПК: E02D 5/80

Метки: анкер, грунтов, мягких

...нижние лидирующие концы кон солей 1 и 2 выполнены со скосами 7. В стенках 3 консолей 1 и 2 выполнены, отверстия 8, которые с одной стороны обеспечивают снижение веса консолей анкера, а с другой - служат для эак репления в них механизма поворота, Механизм поворота консолей вокруг их общего мгновенного центра выполнен, например. в виде винтового устройства - талрепа, состоящего иэ внн О та 9, который снабжен противоположно направленной резьбой по одной части левосторонняя. на другой - правосторонняя ), Винт 9 имеет один или два хвостовика 10, на которые на сажены рукоятки 11. На винт 11 посажены гайки 12, имеющие выступы 13, которые при установке анкера введены в отверстия 8 консопей 1 и 2.Возможен и иной тип механизма для поворота...

Номер патента: 973362

Опубликовано: 15.11.1982

Авторы: Болховитин, Ишмаметов, Конкин, Модлин, Новиков, Островский, Шалимов

МПК: B27L 11/02

Метки: долготья, переработки, станок, стружку

...что режущий орган выполнен в виде конической чааи, внутри которой параллельно ее оси вращениярасположены направляющие желоба.На фиг.1 изображен станок, видв плане; на фиг,2 - разрез А-А нафиг.1; на фиг.3 - сечение Б-Б нафиг.1.Станок включает механизм подачи,который выполнен в виде нижних вальцов 1 и верхних вальцов 2, и режущийорган в виде конической чаши 3, внутри которой параллельно ее оси вращения расположены направляющие желоба 4, в которых находятся перерабатываемые в стружку 5 бревна 6.Станок работает следуюаим образом.Перерабатываемые бревна 6 находятся в направляющих желобах 4 и подаются внутрь ножевой коническойчаши 3 с помощью подающих вальцев 1и 2.Вальцы 2 являются прижимными иперемещаются независимо в каждомнаправляющем...

Номер патента: 949070

Опубликовано: 07.08.1982

Автор: Конкин

МПК: E02D 5/80

Метки: анкер, грунтов, мягких

...рейка 3. На верхнем конце каждой из консолей 1 жестко закреплена пластина 4 с отверстиями 5, а нижние лидирующие торцы выполнены5 скошенными, По направляющим 2 перемещается каретка 6, снабженная зубчатыми колесами 7, которые жестко закреплены на осях 8, находятся в постоянном зацеплении между собой, а также входят в зацепление с зубчатыми рейками 3. Ось 8 1 о приводится во вращение, например, посредством рукоятки 9 с трещеткой и при этом приводит во вращение зубчатое колесо 7. Трещетка взаимодействует с хвостовиком оси 8.Установка анкера осуществляется следующим образом.Консоли 1 вдавливают в грунт на глубину, достаточную для развития реактивного отпора грунта. На направляющие 2 консолей 1 устанавливают каретку 6 так, чтобы ее зуб...

Номер патента: 949024

Опубликовано: 07.08.1982

Авторы: Конкин, Коршунова, Назаров, Шишкин

МПК: D06H 7/20

Метки: ленты, нитей, производстве, синтетической, тканой, углеродных, удаления, утка

...из ткаИзобретение относится к текстильной промышленности и касается способа удаления утка из тканой синтетической ленты при производстве углеродных нитей.5 На чертеже изображена схема, поясняющая способ.Схема содержит ленту 1, полученную из основных полиакрилонитрильных нитей и уточных иэ политетрафторэтилена, катушку 2, с которой смывается лента 1, транспортирующие цилиндры 3, отсос 4, разделякицие цилиндры 5 и 6, направляющие цилиндры 7 и виброгребенку 8 с пневмоотсосом 9.Способ осуществляется следукзцим образом.Тканая синтетическа049024 фоо работки, произвоудаления утка изретенияиз тканой син-о ленты при произвоаз , о транс- леродных нитей иодстве угна азр дедяюшие цилиндр 5драм 3 направляется 5 и извлечения утнитей путем ее...

Номер патента: 945682

Опубликовано: 23.07.1982

Авторы: Комаров, Конкин

МПК: G01K 11/12, G01N 21/25

Метки: дистанционного, температуры

...преобразователей 13 и 14 и блока 15 термостатирования с датчиком 16 температуры и регистратор 17. Устройство работает следующим образом.Импульсы светового потока от источника 1 света через световод 3 поступают к полупроводниковои 4 и стеклянной 5 пластинам и далее через поворотную стеклянную призму 6, вновь пройдя полупроводниковую 4 и стеклянную 5 пластины, выходят по световодам 7 и 8, Импульсный световой поток, вышедший из световода 8, соединенного со стеклянной пластиной 5, проходит светофильтр 18 и поступает на фотоприемник 10. Импульсный световой поток, вышедший5 94568 из световода 7, присоединенного к полупроводниковой пластине 4, поступает непосредственно на фотоприемник 9. Пропорциональные этим световым потокам электрические...

Номер патента: 932162

Опубликовано: 30.05.1982

Авторы: Ишмаметов, Конкин, Кречетов

МПК: F26B 21/06

Метки: процесса, прямоточной, сушилке, сушки, сыпучих

...температуры агента сушки (г и г 2) . Полученные сигналы подают на Функционал 2 который преобразует их в сигнал, пропорциональный равновесной влажности древесины на выходе сушильного аппарата.Преобразование Функционалом 2 сигналов г и г осуществляетдя по формуле, получейной на основе математического анализа известных диаграмм равновесной влажности древесины, высушиваемой при обогреве продуктами сгорания природного газа х = о,оо г - 0,1 Ь 7 г + 17,3 (5) Указанная линейная зависимостьобеспечивает определение равновесной влажности с точностью + 05в диапазоне задания конечной влажности 3-81, необходимом при производстве древесно-стружечных плит.Для других сыпучих материаловФормула (5) будет иметь иные коэфФициенты, значения которых могутбь...

Номер патента: 931940

Опубликовано: 30.05.1982

Автор: Конкин

МПК: F03B 13/12

Метки: волн, преобразования, энергии

...волн содержит вал 1, и закрепленный на нем полый поплавок 2,которыйвыполнен симметричным относительно оси вращения вала 1, а егополость частично заполнена жидкимили сыпучим балластом 3Устройство работает следующим образом,При подходе гребня волны на часть10поплавка 2, расположенную со стороны волны, действует архимедова сила, вследствие чего происходит поворот поплавка 2 относительно осии передача валу 1 вращающего момен 15та. При этом часть энергии волнызатрачивается на подъем балласта 3вместе с частью поплавка 2 на определенную высоту. В момент, когдаобе части поплавка 2 занимают положение, близкое к горизонтальному,балласт 3 перемещается из однойчасти полости поплавка 2 в другую,благодаря чему дальнейший поворот3 931...

Номер патента: 922539

Опубликовано: 23.04.1982

Авторы: Жильцов, Кирюшин, Климанов, Комаров, Конкин, Марков, Тихомиров

МПК: G01K 11/18, G01K 11/32, G01N 21/41 ...

Метки: температуры

...схему отношений и регистратор, световолоконныйживут выполнен с общим свободным 5концом, обращенным к одному из фото-приемников, установленному в пределах апертурного угла к его оптическойоси, и прямо к торцам двух дополнительных световодов, соединенных систочником света и другим фотоприемником.Выполнение световолоконного жгута с общим свободным концом в отличие от известного, в котором свобод- д 5ный конец световолоконного жгутаразветвлен на два плеча и введениедополнительных световодов позволяетпри сохранении интенсивности постоянной составляющей светового потока,прошедшего термочувствительный элемент и поступающего на один из фотоприемников, устранить потери светового потока, несущего информациюо температуре и поступающего на второй...

Номер патента: 921875

Опубликовано: 23.04.1982

Авторы: Клименко, Конкин, Ойхберг, Тугаринова

МПК: B29H 21/04

Метки: антиадгезионная, композиция, смазочная

...трения между материалом снимаемого изделия и дорном. 20Поставленная цель достигается тем, что антиадгезионная смазочная композиция, включающая полиэтиленгликоль и воду, содержит полиэтиленгликоль с молекулярной массой 1000-6000 и до полнительно натрийалкилбензолсульфонат на основе А-олефинов термического крекинга парафинов при следующемо соотношении компонентов, мас.4:Полиэтиленгликоль 30с молекулярноймассой 1000-6000 9-11Натрийалкилбензолсульфонат на основе 4-олефинов термического крекингапарафинов 7-12Вода ОстальноеКонцентрация смазки по сухому остатку 1611.Основу смазочной композиции составляет хорошо растворимый в воденизкомолекулярный полимер окиси этилена (-СН-СНО-) полиэтиленгликоль марки ПЭГ,Свойства полимера следующие:...

Номер патента: 912751

Опубликовано: 15.03.1982

Авторы: Белко, Бурачевский, Конкин, Самосейко, Скрипник, Яровенко

МПК: C12G 3/08, C12H 1/052

Метки: водки, производства

...натрий готовят из расчета 400 г мо.-. лочной кислоты и 373 г уксуснокислого натрия. Модифицированный крахмал 25 готовят путем термостатирования при . 460 ОС 1 кг крахмала, 4 дал воды с жесткостью 0,36 мг"экв и 320 мп ледяной уксусной кислоты. В процессе обра-. ботки сортировки крахмалом указанной модификации из нее удаляют азотистые соединения паточного спирта,а именно этилами.а, триметиламина, триэтиламина, диэтиламина, придающие водке неприятный запах, а при обработке молочнокислым натрием соли кальция и магния выпадают в осадок.2 снсн-(он) -с оо ид + (снсоо)рА=сн,сн(он)соо 1 сд + 2(снсоо) цд .Физико-химические показатели водки, полученной предлагаемым способом,приведены в таблице, Для сравнения приведены показатели водки,...

Номер патента: 907370

Опубликовано: 23.02.1982

Автор: Конкин

МПК: F26B 21/06

Метки: процессом, сушки, сыпучих

...реализующая предлагаемый способ управления.Устройство содержит сушильный барабан 1, предварительную секцию сушилки 2,5 топку 3, регулирующий орган 4 с исполнительным механизмом 5, датчиками 6 - 8температуры, задатчиками 9 - 12, сумматорами 13 - 15, регулятором 16.Способ осуществляют следующим обо разом.На исполнительный механизм 5, а следовательно, на расход топлива и подводтепла воздействуют по сигналам от трехдатчиков 6 - 8 температуры, измереннойсоответственно перед сушилкой, после первой секции 2 и после барабана 1, преобразуятаким образом, чтобы в результате суммирования на сумматорах 13 - 15 сформировать сигнал о скорости изменения температуры сушильного агента в указанных трехточках. Таким образом регулятор 16...

Номер патента: 900349

Опубликовано: 23.01.1982

Авторы: Кокинов, Конкин, Корочков, Сулацков

МПК: H01J 61/06

Метки: газоразрядной, лампы, электрод

...низкая надежность в эксплуатации из-за возможности перегорания пусковой спирали.Наиболее близким к предлагаемому по технической сущности является электрод, состоящий из керна, внешней защитной спирали и расположенного между ними актива900349 Формула изобретения Составитель В. Горчанова Редактор В. Иванова Техред А. Бойкас Корректор О. Билак Заказ 12192/69 Тираж 757 Подписное ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4.Однако известные электроды не обеспечивают надежного зажигания ламп при эксплуатации в условиях холодного климата.Цель изобретения - повышение надежности зажигания ламп,Для достижения поставленной...

Номер патента: 892735

Опубликовано: 23.12.1981

Автор: Конкин

МПК: H03K 23/00

Метки: двоичный, счетчик

...разряда,5Устройство работает следующим образом.При включении напряжения питанияна выходе б блока 5 вырабатываетсяодиночный импульс, который устанав- Оливает в нулевое состояние все запоминающие триггеры счетчика,Рассмотрим работу счетчика в режиме погруппового счета, как например для размера группы, равного пяти 15единицам счета.На выходе 9 блока 5 присутствуетнепрерывная последовательность тактовых импульсов, на выходе 8 блока 5импульсы повторения группы. Под дей Оствием тактовых импульсов счетчик.последовательно переключается в первое, второе, третье и четвертое состояние. В момент пятого тактового импульса на выходе 8 блока 5 возникаетимпульс повторения группы, который,поступая на вторые входы 3:1, 3:23:п элементов...

Номер патента: 870912

Опубликовано: 07.10.1981

Авторы: Кобзев, Конкин

МПК: G01B 5/30

Метки: внутренних, напряжений

...так и на растяжение, возникающих в сечениях 2конструкций, например, при внецентренномсжатии и растяжении.Целью изобретения является расширение диапазона измерений.Это достигается тем, что чувствительныеэлементы выполнены составными из двух соос.ных частей каждьщ, одна из которых представляет собой стакан с отверстием в основании,а вторая - связанный с ним пропущенной через это отверстие шпилькой цилшщр.Основания при этом. снабжены анкерами.На фиг. 1 приведено устройство, общий вид;на фиг. 2 - продольное сечение чувствительного элемента; на фиг. 3 - поперечное сечениеэтого элемента.15 Устройство состоит из чувствительных элементов 1 и тензодатчиков 2 и 3, Каждый чувствительный элемент выполнен из двух частей:пластины квадратного...

Номер патента: 864532

Опубликовано: 15.09.1981

Авторы: Андреев, Конкин

МПК: H03K 5/153

Метки: дребезга, защиты, контактов

...1, инвертор 2, резистор 3,.триггеры 4 и 5 и времязадающую цепь,состоящую иэ резистора б и конденсатора 7.864532 Формула изобретения 84 Тираж 991 Подписное. аказ 7 ВНИИП филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 го триггера 5 также. установится высокий уровень напряжения, и конденсатор 7 через резистор б зарядитсядо уровня напряжения логической единицы, В результате этого, первыйтриггер 4 переключится н нулевое состояние, Второй триггер 5 удерживается в нулевом состоянии высоким уровнем напряжения, фиксируемым резистором 3,При замыкании контакта 1, первыйже импульс дребезга, пройдя черезинвертор 2, переключает триггер 4в единичное состояние, Последующиеимпульсы дребезга не действуют натриггер 4. Высокий уровень напряжения на...

Номер патента: 838005

Опубликовано: 15.06.1981

Автор: Конкин

МПК: E02D 5/80

Метки: анкер, грунтов, мягких

...на фиг,2,Анкер включает криволинейн нсоли 1 таврового поперечного25 ния. На ребре 2 тавра вдоль выпуклойкромки закреплены криволинейныенаправляющие 3. На верхней части каждой иэ консолей 1 жестко закрепленыпластины 4 с отверстиями 5, а нижниелидирующие концы консолей 1 выполнены со скосами б. С воэможностью пере 5мещения по направляющим 3 установлена каретка 7, в блоке 8 которой запасован трос 9, один конец которогозакреплен на верхнем конце одной 30консоли 1, а другой запасован набарабане 10 лебедки 11, закрепленной на верхнем конце второй консоли 1,Установка и работа анкера осуществляется следующим образом. 15Консоли 1 вдавливают в грунт наглубину, достаточную для развитияреактивного отпора грунта. На направляющие 3 устанавливают...

Номер патента: 837912

Опубликовано: 15.06.1981

Автор: Конкин

МПК: B30B 15/30

Метки: вязкопластич-ных, подачи

...полость, что приводит к разрыву гибкой ленты ил деформации ротора, т.е. снижает на дежность устройства.5 Цель изобретения - повышение надежности и производительности устройства. Цель достигается тем, что устройство для подачи вязкопластичныхмасс содержащее корпус с входным каналом, .смонтированные параллельно в корпусе два приводных ротора и охватывающие их гибкие ленты, концы которых закреплены на корпусе, снабжено экранирующими элементами, выполненными в виде дополнительных отрезков гибких лент, каждая из которых закреплена одним концом на корпусе, а другим - на одной из837912 Формула изобретения Составитель В, Бы Техред Н.Ковалева дактор Мин Тираж 742 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и...

Номер патента: 836232

Опубликовано: 07.06.1981

Авторы: Гембицкий, Герасименко, Григорьев, Конкин, Криворучко, Полянин, Рябченков, Чмарин

МПК: C25D 3/22

Метки: цинкования, электролит

...достижения эффекта блескообразования в электролиты, содержа-щие сополимер полиэтиленимина с акри 25 ловой кислотой, могут быть введеныизвестные блвскообразователи, например:анисадьдегидбисуль 4 ит, полиэпоксиамины, ароматические. альдегиды и другие соединения,30Примеры электролитов цинкования,содержащих сополимер полиэтиленими.на с акриловой кислотой:1. В электролите состава, г/л:Окись цинка (в пересчете на металл)Едкий катрСополимер полиэтиленимина с 25 -ной акриловой кислотой 1при температуре 20 С получены каче 0ственные светлые осадки цинка в интервале плотности тока 0,2-2 А/дмс катодным выходом по току 95-100 .2, В электролите состава, г/л:Хлористый цинк (в пересчете на.метайл) 50,Едкий натр 400Сополимер полиэтиленимина с 5...

Номер патента: 823494

Опубликовано: 23.04.1981

Авторы: Конкин, Мальцев

МПК: E02D 5/54

Метки: забивная, свая

...погружают в грунт на заданную глубину одним из известных способов. После погружения сваи на глубину меньше проектной на длину лопасти в полость сваи вводят инвентарную штангу 4 до соприкосновения ее с первой связью 15 продолжают забивку. Штанга разрушает последовательно все связи, освобождая тем самым лопасти, которые под воздействием освобож денных упругих элементов 13 отклоняются от первоначального вертикального положения на величину, достаточную для развития реактивного отпора грунта. При дальнейшей забивке сваи напором грунта лопасти постепенно разворачиваются до горизонтального положения, при этом лопасти своими уступами 14 входят в контакт с боковой поверхностью ствола сваи, что препятствует их дальнейшему развороту.Приспособление...

Номер патента: 808610

Опубликовано: 28.02.1981

Автор: Конкин

МПК: E04B 1/343

Метки: дом, одноэтажныйпанельный, сборно-разборный

...важно, с ухудшеем интерьера.Цель изобретения - повышениеплотности соединений.Укаэанная цель достигается тем,что в сборно-разборном одноэтажномпанельном доме панели выполнены свыпуклыми торцами, стрела подъемаОвыпуклой кривой которых составляет1/300-1/200 длины торцов панелей.На фиг.1 представлен сборно-раэборный дом при монтаже (демонтаже),общий вид; на фиг,2 - панель дома,Сборно-.разборный одноэтажный панельный дом состоит из панелей пола1, стен 2 и кровли 3. Торцы 4 панелей 1-3 выполнены выпуклыми. Стрелаподъема выпуклой кривой торцов 4 20 панелей составляет 1/300-1/200 отих длины. Плотность соединения панелей 1-3 обеспечивается посредством стягивающих устройств 5, установленных на панелях, в их концевыхсечениях. Стягивающие...

Номер патента: 804441

Опубликовано: 15.02.1981

Авторы: Конкин, Мальцев

МПК: B28B 7/00

Метки: изготовленияжелезобетонных, поддон, формы

...балок, жестко соединенных между собой в вершинах опорноготреугольника, кроме того, ребра настила установлены параллельно поперечным бортам на части длины поддонамежду опорами и параллельно продольным бортам на другой части поддона.На йиг. 1 изображен поддон йормы,вид снизу; на йиг. 2 - то же, приРасположении двух опор в пределаходного борта йормы.Поддон Формы содержит рамУ,состоящую из двух балок 1, расположенных под углом к бортам и балки2, параллельной одному из бортовормы. Балки 1 жестко связаны междуобой и балкой 2 в опорных узлах 3,Настил 4 поддона подкреплен ребрами5 жесткости, установленными параллельно поперечным бортам на частидлины поддона ме.цу опорами и ребказ 10789/29 Тираж б 40 ВНИИПИ Государственног по делам...

Номер патента: 773370

Опубликовано: 23.10.1980

Автор: Конкин

МПК: F16L 1/00

Метки: трубопровода, утяжелитель

...утяжеление трубопровода остается трудоемкой операцией.Наиболее близким техническим решением к данному изобретению является утяжелитель трубопровода, выполненный в виде охватывающего трубопровод слоя, образованного навитым рукавом из пористого материала, заполненного балластом 12.Недостатком известного технического решения является сложность монтажа на трубопровод, поскольку рукав, заполненный балластом, необходимо навивать вокруг оси трубопровода. Цель изобретения - облегчение монтажа путем исключения спиралеобразного обхода трубопровода.Для достижения поставленной цели кавивка слоя выполнена по зигзагообразной линии с образованием прямоугольного мата, ширина которого не более диаметра трубопровода, при этом продольные кромки мата...

Номер патента: 765984

Опубликовано: 23.09.1980

Автор: Конкин

МПК: H03D 1/00

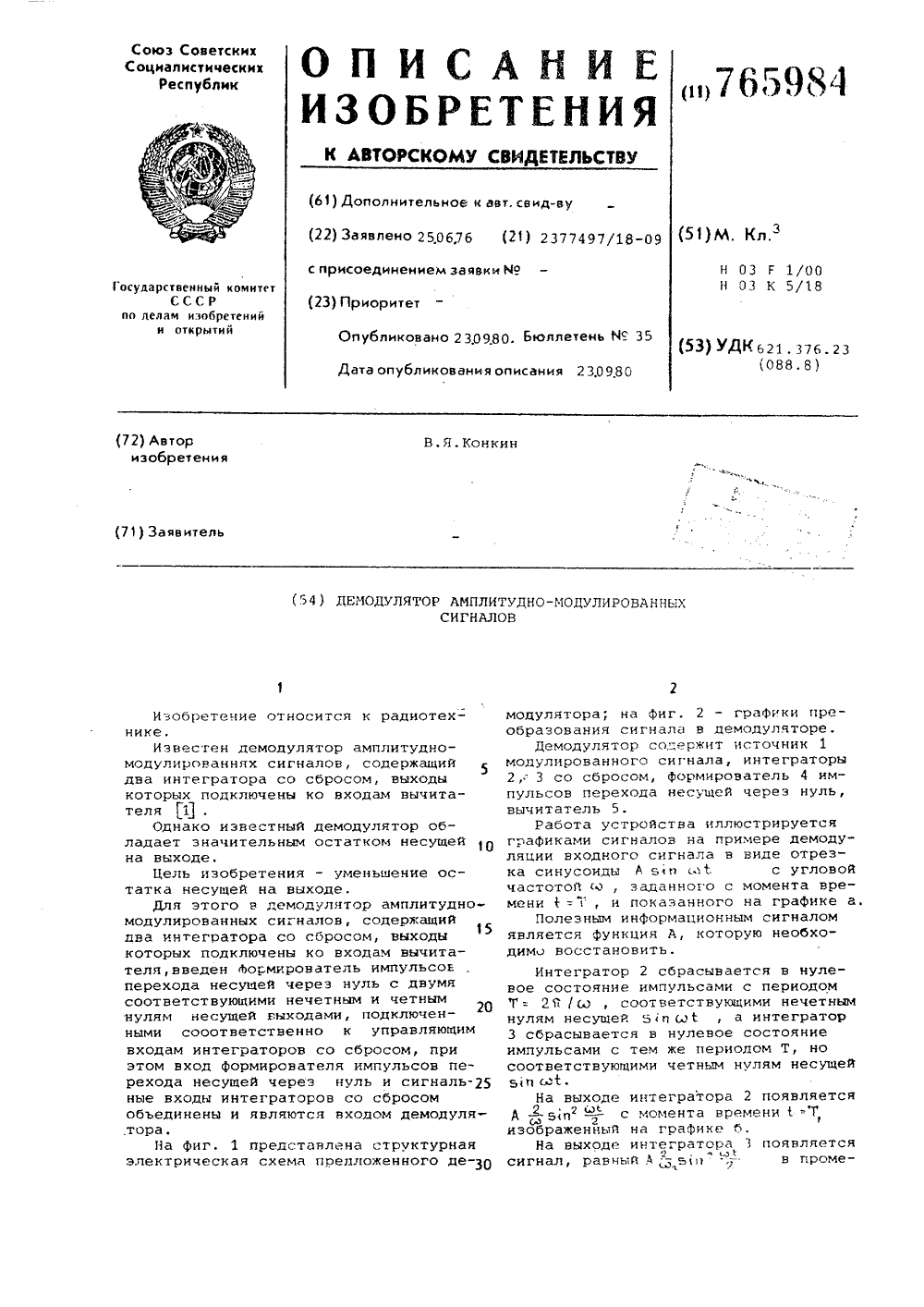

Метки: амплитудно-модулированных, демодулятор, сигналов

...содержит источник 1модулированного сигнала, интеграторы2,: 3 со сбросом, Формирователь 4 импульсов перехода несущей через нуль,вычитатель 5.Работа устройства иллюстрируетсяграфиками сигналов на примере демодуляции входного сигнала в виде отрезка синусоиды А 5 п с,.1 с угловойчастотой сз, заданного с момента времени 1 ="г, и показанного на графике а.Полезным информационным сигналомявляется функция А, которую необходимо восстановить,Интегратор 2 сбрасывается в нулевое состояние импульсами с периодомТ = 20 /со , соответствующими нечетнымнулям несущей бп и С , а интегратор3 сбрасывается в нулевое состояниеимпульсами с тем же периодом Т, носоответствующими четным нулям несущей5 п сдтНа выходе интегратора 2 появляетсяд в;пгс момента...

Номер патента: 743922

Опубликовано: 30.06.1980

Авторы: Конкин, Кукаркин, Павленко, Сметанин

МПК: B65G 47/46

Метки: адресователь, грузов

...с тяговым органом основной трассы, при этом сжимается пружина 15. По шкале 7 с помощью рукоятки набирается адрес на дополнительном отводе, Затем шкалы 3 и 7 фиксируются мед(ду сооой с 11 омощь 10 фиксатора 8 и по шкале 3 набирается адрес основной трассы конвейера. При этом кулачок 2, взаимодействуя с подвижным толкателем 12, си(имает пружину 13 и ложится на верхний выступ ступенчатой втулки 16 штока 14. Адресователь грузов готов к работе. Шток 14, находясь в крайнем шикнем положении, входит в зацепление с тяговым органом основной трассы конвейера, который н приводит в движение транспортную тележку. По мере движения транспортной тележки считывающий штырь 9 набегает на неподвижный упор 17, при этом поворачиваясь па полом валу 4 на...

Номер патента: 733785

Опубликовано: 15.05.1980

Авторы: Бондаренко, Воронов, Конкин, Маркин

МПК: B21D 11/06

Метки: гибки, змеевиков, станок

...27, а также фиксация полэуна 25 обеспечиваются фиксатором 29,расположенным внутри упомянутого приводного вала и приводимым в действиецилиндром 30. Фиксация водила 12 осуществляется фиксатором 31, приводимым в действие цилиндром 32, расположенным на станине.Надежность взаимодействия цепи 15со зездочками 14, 16, 20 осуществляется регулируемыми натяжными звездочками 33, смонтированными в корпусах34, жестко закрепленных на водиле 12.Станок работает следующим образом.Трубная плеть подающим устройством 2 перемещается вперед на заданное расстояние до переднего упора 4и фиксируется зажимным устройством35. На фиг. 2 показано положение гибочного устройства, при котором осуществляется,обкатка гибочного ролика 27 вокруг неподвижного в данныймомент...

Номер патента: 731117

Опубликовано: 30.04.1980

Авторы: Конкин, Синцов

МПК: F16C 3/06

Метки: крутящего, момента, передачи, реверсивного

...1. Во втулка); 5 предусмотрено угловое смещсние зуоье 6 относительно оси Х - Х на угол и в сто;)ону понижсцця рабочей повср.Ности зуоа 1 (фцг, 3), )то приводит к тому, что цри установке втулок,ца вал ик зуоья смшцсцы друг относительно друга на угол 2 и В сл"- час смещения, другую сторону зуоья ступицы 2 не смогут одновременно 31 и.;одействовать с зубьями б оосцк вту, ок 5. Если обозначить угловой люфт В шлццсом соединении втулки 5 с валом 1 через (, Го диапазон бссступенчатого рсгулцроа;1 ия углового поло)кения ступицы 2 будет,)азсц 2 =2 (а - 13), Погрешности изготозлсцця можно учесть введен)ем дополнительной величины т), аналоги)но) Всличи 11 С углового люфта р, Зафиксировав ступицу 2 от осевоГ 0 и е;) е м с щ с ц и я В н у ж.1 О ы...

Номер патента: 712726

Опубликовано: 30.01.1980

Авторы: Апанович, Воробьев, Камаев, Конкин, Никитин, Новиков

МПК: G01M 17/00

Метки: динамических, локомотива, моделирования, приводе, процессов, стенд, тяговом, электропередачей

...9, имитирующим массу поезда, и нагрузочной машиной 10, имитирующей тяговую нагрузку поезда. Управление энергетической установкой и режимом работы тягового привода осуществляется дистанционно от контроллера 11 машиниста. Колесная пара имеет сменные бандажи, что обеспечивает возможность моделирования совместной работы тягового привода с колесными парами, имеющими различную величину и характер износа колес. Нажимнос устройство 12 позволяет71226 Составитель Честноирусова Тсхред А. Камышникова Корректор О. Данишев едакто аказ 2782/8 Изд.117 Тираж 1033 ПодписноНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 ипографпя, пр. Сапунова,имитировать сцепной вес испытываемого...

Номер патента: 711641

Опубликовано: 25.01.1980

Авторы: Кичигин, Конкин, Недохлебов, Шишков

МПК: H01G 13/00

Метки: изделия, нанесения, покрытий

...боковойзазор междукольцол 23 и стенками ванны 3,интенсивно перемешивается, причем в исходном нижнем положении малой ванны21 пропиточный раствор также не застаивается, благодаря колебательному движению малой ванны, управляемой кулачком 36 соответствующего профиля. В конце подъема малой ванны 21 ее дно с отверстиями перекрывается подпружиненной тарелкой 22, которая запирает днованны 23. и препятствует дальнейшемупрохождению раствора. через отверстия вдне ванны 23 При дальнейшем перемещении вверх ванны 21 происходит окунание анодов на определенную глубину.После пропитки анодов малая ванна 21опускается и верхняч кромка эластичнойпластины 24 касается нижней кромкйанодов, на этой высоте малая ванна 21делает выстой, а подвижные направляющие...
