Демодулятор амплитудно-модулированных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 765984
Автор: Конкин
Текст

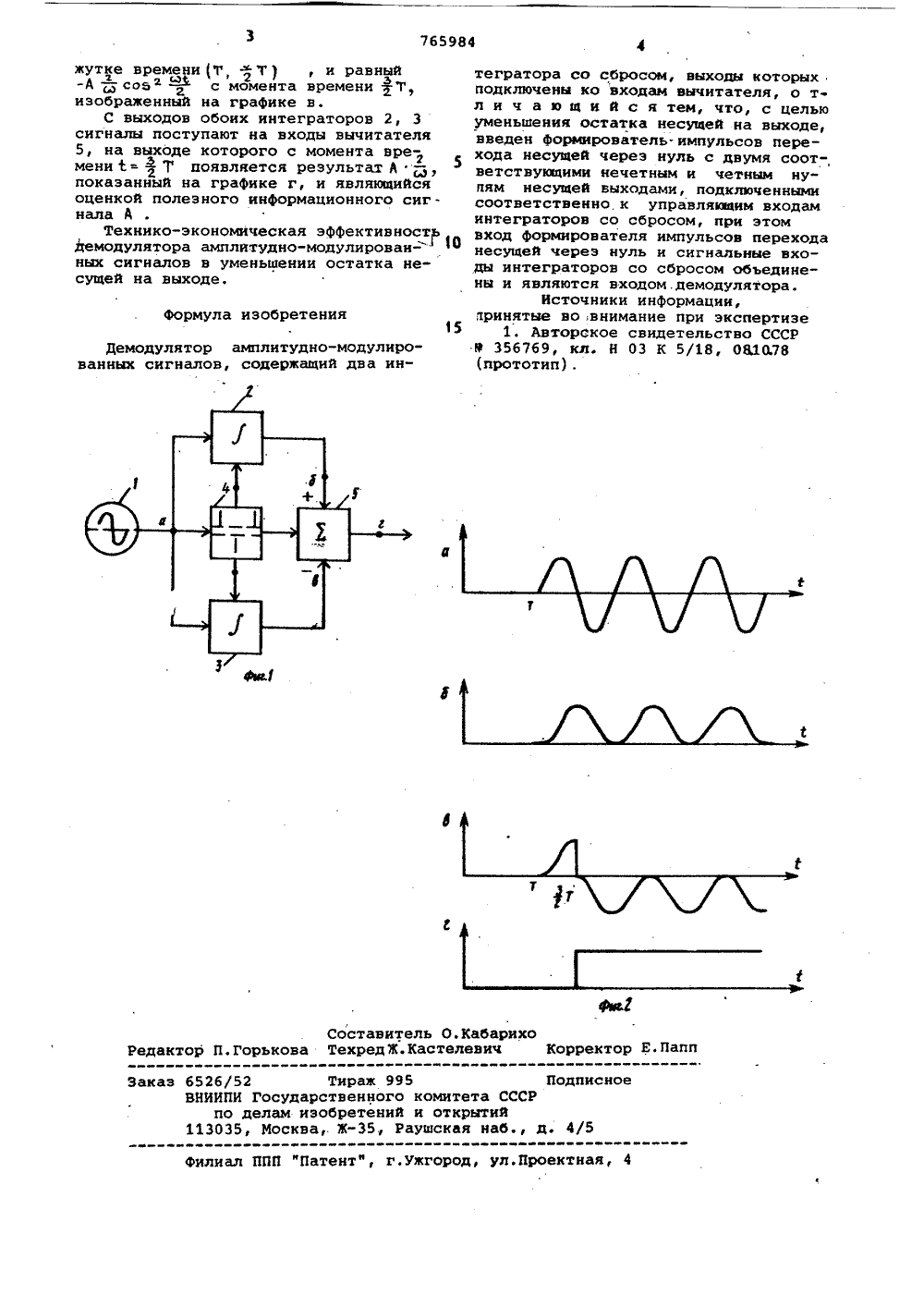

Союз Советских Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ р 1)765984(22) Заявлено 250676 (21) 2377497/18-09с присоединением заявки Ио(23) ПриоритетОпубликовано 230980. Бюллетень И 9 35Дата опубликования описания 230980 н 03 С 1/00 Н 03 К 5/18 Государственный комитет СССР оо делам изобретений и открытий(54) ДЕМОДУЛЯТОР АМПЛИТУДНО-МОДУЛИРОВАННЫХСИГНАЛОВ Изобретение относится к радиотехнике.Известен демодулятор амплитудномодулированнях сигналов, содержащий два интегратора со сбросом, выходы которых подключены ко входам вычитателя 11,Однако известный демодулятор обладает значительным остатком несущейна выходе.Цель изобретения - уменьшение остатка несущей на выходе.Для этого в демодулятор амплитудно- модулированных сигналов, содержащий два интегратора со сбросом, выходы которых подключены ко входам вычитателя,введен лзормирователь импульсоь перехода несущей через нуль с двумя соответствующими нечетным и четным нулям несущей выходами, подключенными сооответственно к управляющим входам интеграторов со сбросом, при этом вход формирователя импульсов перехода несущей через нуль и сигнальные входы интеграторов со сбросом объединены и являются входом демодуля,тора.На фиг. 1 представлена структурная электрическая схема предложенного де-Зо модулятора; на Фиг. 2 - графики преобразования сигнала в демодуляторе,Демодулятор содержит источник 1модулированного сигнала, интеграторы2,: 3 со сбросом, Формирователь 4 импульсов перехода несущей через нуль,вычитатель 5.Работа устройства иллюстрируетсяграфиками сигналов на примере демодуляции входного сигнала в виде отрезка синусоиды А 5 п с,.1 с угловойчастотой сз, заданного с момента времени 1 ="г, и показанного на графике а.Полезным информационным сигналомявляется функция А, которую необходимо восстановить,Интегратор 2 сбрасывается в нулевое состояние импульсами с периодомТ = 20 /со , соответствующими нечетнымнулям несущей бп и С , а интегратор3 сбрасывается в нулевое состояниеимпульсами с тем же периодом Т, носоответствующими четным нулям несущей5 п сдтНа выходе интегратора 2 появляетсяд в;пгс момента времени 1 =Гсагизображенный на графике б,На выходе интегратора 3 появляется765984 формула изобретения 15 Составитель О.Кабарихоедактор П. Горькова Техред Ж, Кастелевич Корректор Е. Па 6526/52 Тираж 995 ВНИИПИ Государственного к по делам изобретений и 113035, Москва,. Ж, Рау-А -сов ф с момента времени Тизображеннйй на графике в.С выходов обоих интеграторов 2, 3сигналы поступают на входы вычитателя5, на выходе которого с момента времени 1=Т появляется результат Ь р,показанный на графике г, и являющийсяоценкой полезного информационного сигнала АТехнико-экономическая эффективностьдемодулятора амплитудно-модулировав= Оных сигналов в уменьшении остатка несущей на выходе,Демодулятор амплитудно-модулированных сигналов, содержащий два интегратора со сбросом, выходы которыхподключены ко входам вычнтателя, о тл и ч а ю щ и й с я тем, что, с цельюуменьшения остатка несущей на выходе,введен формирователь-импульсов перехода несущей через нуль с двумя соот-,ветствующими нечетным и четным ну"пям несущей выходами, подключеннымисоответственно к управляющим входаминтеграторов со сбросом, при этомвход формирователя импульсов переходанесущей через нуль и сигнальные входы интеграторов со сбросом объединены и являются входом. демодулятора.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРВ 356769, кл. Н 03 К 5/18, 081078
СмотретьЗаявка
2377497, 25.06.1976
ПРЕДПРИЯТИЕ ПЯ В-2942
КОНКИН ВЛАДИМИР ЯКОВЛЕВИЧ
МПК / Метки
МПК: H03D 1/00
Метки: амплитудно-модулированных, демодулятор, сигналов
Опубликовано: 23.09.1980
Код ссылки
<a href="https://patents.su/2-765984-demodulyator-amplitudno-modulirovannykh-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Демодулятор амплитудно-модулированных сигналов</a>
