Чирво
Устройство для очистки поверхности изделий
Номер патента: 1784285
Опубликовано: 30.12.1992
Авторы: Белоус, Выхристюк, Козин, Чирво
МПК: B08B 5/00
Метки: поверхности
...аппарата при , очистке поверхностей при открытом окне.Очистной аппарат содержит цилиндрический корпус 1 с крышками 2 и 3 и концентрично закрепленные на крышках втулки 4 и 5 с каналами 6 и 7. В корпусе 1 на всю длину выполнено окно 8, уплотненное по периметрууплотнением. Корпус 1 оборудован также подводом сжатого воздуха; включающим коллектор 9 и сопло 10 с рукояткой 11,закрепленные с возможностью поворота сопла 10. Каналы 6 и 7 оборудованы сетками 12.Окна 8 закрывается крышкой 13 с уплотнением 14 и фиксируется запором 15. При снятой крышке 13 окно 8 уплотняется по отношениюк обрабатываемой поверхности с помощью уплотнения 16,Устройство работает следующим образом.На открытую крышку 13 с резиной 14 предварительно укладывается...
Распылитель лакокрасочных материалов
Номер патента: 1780841
Опубликовано: 15.12.1992
Авторы: Верич, Выхристюк, Козин, Чирво
МПК: B05B 1/08
Метки: лакокрасочных, распылитель
...уРаспылитель 2:содержит разъемныйкорпус 9 и распылительную пластину 10.Распыпитепьная пластина закреплена на корпусе 9 посредством накладки 11, рамки 12 и болта-барашка 13.В корпусе 9 установлена уплотнительная прокладка 14. Распылительная пластина 10 выйолнена с выпускным отверстием 15 конической формы, сообЩенными с каналом 16 подачи краски и с двумя дополни тельными отверстиями 17 конической формы, сообщенными с каналами 18 йодачи сжатото воздуха и расположенными по обе стороны от выпуклого отверстия под сходящими острым углом. На выходе канала 16 подачи краскйв зоне коническогоотверстйя 15 размещен вйбратор, выполйенный в виде йодпружиненного шарика-клапана 19;Между отверстиями 15 и 17 выполнены"сообщающие их канавки 20, ....
Пневмотранспортное устройство
Номер патента: 1761443
Опубликовано: 15.09.1992
Авторы: Козин, Максимов, Одинцов, Фриж, Чирво
МПК: B23Q 11/02, B24C 9/00
Метки: пневмотранспортное
...с приемной насадкой 5 (стружкосборником). Все узлы устройства смонтированы на каркасе 6. Механизм 3 выгрузки абразива в емкость 7 содержит клапан 8 с хвостовиком 9, взаимодействующим через упор 10 с рукояткой 11, взаимодействующей е свою очередь с байснетом 12. Клапан 8 работает в паре с седлом 13, закрепленным между фланцами 14 и 15 с помощью болтов 16. В нижней части хвостовикэ 9 свободно закреплен направляющий желоб 17 с помощью гайки 18.Пневмотранспортное устройство работает следующим образом,После сообщения пневмотранспорл; .- го устройства с вакуумной системой отсоса сепаратор 1 и бункер 2 будут находиться также под вакуумметрическим давлением. Абразив (дробь) через приемную насадку 5 засасывается и через вакуумный...
Аппарат для дробеструйной очистки плоских поверхностей
Номер патента: 1710318
Опубликовано: 07.02.1992
Авторы: Козин, Максимов, Фриж, Чирво
МПК: B24C 3/00
Метки: аппарат, дробеструйной, плоских, поверхностей
...корпуса аппарата выполнено выпускное окно 8 для подачи струи дроби на обрабатываемую поверхность 9. В верхней части наружной обечайки 2 размещен отражающий экран 10 и выполнено отверстие 11 для выхода отработанного воздуха.Аппарат оборудован колесами 12 для передвижения, закрепленными на корпусе 1, поперечный профиль обода которых выполнен в виде клинового рассекателя дроби с углом при вершине, равным 30-120. На передней нижней части корпуса 1 по всей ширине аппарата, закреплена щетка 13. Аппарат работает следующим образом.С подачей рабочей смеси к дробеструйному пистолету 6 начинается очистка плоской поверхности 9, например палубы судна. Частицы дроби (абразива) после удара об очищаемую поверхность рикошетируют и в потоке...
Способ удаления жировых покрытий
Номер патента: 1688949
Опубликовано: 07.11.1991
Авторы: Козин, Коцюба, Фриж, Чирво, Яндушкин
МПК: B08B 7/04, B08B 9/36, C23G 5/06 ...
Метки: жировых, покрытий, удаления
...последующим удалением порошка с впитавшимся и сорбированным в него жиром или маслом с обрабатываемой поверхности,0,09-0,78; оксид алюминия (А 203) 0,22-1,67, оксид кремния (Я 02) в виде соединений коалина А 20 з 2 РО 2 2 Н 2 О или минерал-силикатов в среднем 1,13,юмаЪПроводя гребенкой по обрабатываемой 0 поверхности, зубья последней делают в жи- (ф ровом слое бороздки, которые сразу же ээ- р полняют порошком из совка, Затем нанесенный порошок вместе с жировым слоем пе емещают в разных направлениях с помо .;ью щетки, которую при этом еще слегка О прижимают к обрабатываемой поверхности, т,е. растирают по поверхности покрытия. После нескольких движений щетки в в разных направлениях этой же щеткой порошок вместе с впитавшимся в него жиром...
Устройство для сбора и очистки дроби при дробеструйной обработке
Номер патента: 1653937
Опубликовано: 07.06.1991
Авторы: Козин, Санина, Фриж, Чирво
МПК: B24C 9/00
Метки: дробеструйной, дроби, обработке, сбора
...бункер 29 смонтирован на опоре10 30 и соединен посредством выпускного клапана 31, смесителя 32 и транспортирующеготрубопровода 33 с сопловым аппаратомдробвструйной установки (не показано) либо с гасителем 34 скорости дроби (дробеу 15 ловителем), применяемым припневмотранспортировке дроби,Дробеуловитель 34 состоит из пологокорпуса 35, внутри которого коаксиальноустановлен перфорированный стакан 36 с20 отражателем 37 дроби,Устройство работает следующим образом.При подаче сжатого воздуха.в эжектор9 системы отсоса дроби в сепараторе 1, вер 25 хнем бункере 27 и гибком трубопроводе 4создается разрежение. При этом перепускной клапан 28 дробесборника закрывается,а всасываемая дробь с воздухом через насадку 5, трубопровод 4...
Способ зачистки внутренней поверхности прямолинейных труб из немагнитного материала
Номер патента: 1650280
Опубликовано: 23.05.1991
Авторы: Дмух, Козин, Холявко, Чирво
Метки: внутренней, зачистки, немагнитного, поверхности, прямолинейных, труб
...держателя прокладками из злектроизоляционного материала. Поперечным суппортом магнит подводился к наружной поверхности трубы с зазором 1 мм в зоне нахождения дроби внутри трубы. Включался в работу токарный станок с обеспечением вращения патрона вместе с трубой со скоростью 300 об/мин,(57) Иэобреботам приразличныеповышениеочистки. Суся в том,абразивнывокруг свовремя ее врние абраэидения к имагнита,тение относится к очистным раподготовке поверхностей под виды покрытий и обеспечивает качества и производительности. щность изобретения заключаетчто в очищаемую трубу подают й материал, затем ее вращают ей оси с высокой скоростью. Во ащения обеспечивают торможевного материала эа счет подвеоверхности трубы постоянного При вращении трубы...
Дробеструйная установка
Номер патента: 1648738
Опубликовано: 15.05.1991
МПК: B24C 3/06
Метки: дробеструйная
...с нажимными гайками 28,На мембранах 24 и 25 эакрепберные заслонки 29 и 30 с помощьВ нижней внутренней части бункера 1консольно установлен вибратор 32 с коленом 33, лопаткой 34 и закрепленный посредством болтов 35.Дробеструйная установка работает следующим образом,В бункер 1 засыпается дробь. При открытии крана 8 сжатый воздух через масловлагоотделитель 5 поступает в полостьзапорно-разгрузочного клапана 6, но давление в полости клапана отсутствует до техпор, пока оператор не нажмет на рукоятку11 пистолета 10 и не перекроет рукав дистанционного управления 12,После открытия крана 7 сжатый воздухпоступает к смесительной камере 4, черезрукав 9 к пистолету 10 и через сопло выбоасывается в атмосферу,Клапан 3 для подачи дроби из бункера1 в...
Распылитель жидкости
Номер патента: 1643101
Опубликовано: 23.04.1991
Авторы: Козин, Тандалькин, Чирво
МПК: B05B 1/04, B05B 17/04
Метки: жидкости, распылитель
...корпуса 1 закреплена накладка 8, в разъеме между корпусом 1 и накладкой 8 распыливающий элемент 3 закреплен с помощью рамки 9, осей 10 и 11 и болта-барашка 12. Корпус 1 уплотнен прокладкой 13 и прикреплен к пистолету 14 с помощью гайки 15. Распылитель выполнен с регулирующими полостями 16, расположенными у выходного сечения периферийных плоских каналов 6 на их внешней стороне и образу1643101 35 ющими с каналами 6 высокочастотные генераторы,Кроме того, распылитель снабжен резонатором 17 для потока жидкости, размещенным в средней части распыливающего элемента 3 и выполненным в виде проволочного синусоидального элемента с уменьшающимися к выходу потока синусоидами,Диаметр проволоки синусоидального элемента резонатора 17 выбран меньшим...
Распылитель жидкости
Номер патента: 1607962
Опубликовано: 23.11.1990
МПК: B05B 1/04, B05B 17/04, B05B 7/02 ...
Метки: жидкости, распылитель
...плоские каналы 6 для сообщения с источником подачи сжатого воздуха, расположенные по обе стороны от отверстия 4.В плоскости разъема корпуса 1 закреплена накладка 7, в разъеме между корпусом 1 и накладкой 7 раедыливающий элемент 3 закреплен с помощью рамки 8, осей 9 и 10 и болта-барашка 11 так, что концы боковых сторон проволочного треугольника выполнены выступающими и консольно закрепленными, причем боковые стороны выполнены из упругого материала, например пружинной проволоки.Корпус 1 уплотнен прокладкой 12 и закреплен к пистолету 13 с помощью гайки 14.Конусные каналы 6 с источником подачи сжатого воздуха сообщены через каналы 15, выполнены совместно с резонаторами 16 и образуют высокочастотные пневмогенераторы. езвоздушном методе...
Дробеструйная установка
Номер патента: 1553360
Опубликовано: 30.03.1990
Авторы: Бабенко, Козин, Фриж, Чирво
МПК: B24C 3/06
Метки: дробеструйная
...19 и 20 для креплений клапана к бункеру 1 и смесительной камере 21 с каналами 22 и 23 дляпрохода дроби и сжатого воздуха.50На корпусе 16 закреплены мембраны 24 и 25, подпружиненные пружинами 26 и размещенные внутри колпачковых крышек 27 с нажимными гайками 28,На мембранах 24 и 25 закреплены шиберные заслонки 29 и 30 с помощью гаек 31.Дробеструйная установка работает следующим образом. В бункер 1 засыпается дробь. Приоткрытии крана 8 сжатый воздух черезмасловлагоотделитель 5 поступает вполость запорно-разгрузочного клапана 6, но давление в полости клапанаотсутствует до тех пор, пока операторне нажмет на рукоятку 11 пистолета10 и не перекроет рукав 12 дистанционного управления,После открытия крана 7 сжатый воздух поступает к смесительной...
Порошковая композиция для получения покрытий для защиты обмоточных проводов
Номер патента: 1539202
Опубликовано: 30.01.1990
Авторы: Мусихин, Столярова, Чирво
МПК: C09D 129/14, C09D 5/03
Метки: защиты, композиция, обмоточных, покрытий, порошковая, проводов
...2 табл. Композицию готовят по общеприня- Стой технологии: загрузка компонентов в соответствии с рецептурой вшаровую мельницу (порядок загрузкиРвапроизвольный), смешение компонентовн шаровой мельнице н течение 40- СЛ60 мин при нормальной температуре, Мпросеивание полученной смеси черезсито Юф 0100, ЮВ табл. 1 приведены составы предлагаемой композиции (составы 2-4),по прототипу (состав 1), а также1составы композиций с неоптимальнымколичеством ТМК (составы 5 и 6).Композицию наносят на холодноеизделие (медный провод, пластину) ев электрополе напряжением 5 кВ, Формирование покрытий пронодят сплавлением при 250-260 С н течение 5-6 мин.Получают покрытие с требуемой длязащиты обмоточных проводов толщиной -30-40 мкм,1539202 В табл.2 представлены...
Устройство для перемешивания термопластичных материалов
Номер патента: 1477457
Опубликовано: 07.05.1989
Авторы: Бабенко, Демичева, Карпов, Максимов, Фриж, Чирво
МПК: B01F 7/04
Метки: перемешивания, термопластичных
...трубка 1 2 имеет отверстия 14 - 17, в месте выполнения которых жестко присоединены П-образныетрубки 18 и 19, 50Устройство работает следующим образом,Вращение от привода 1 передается на вал 2 и лопасти, предварительно 55 опущенные в свернутом положении в бидон с материалом, При вращении силами сопротивления материала лопасти рываются путем поворота цапф 1 О, 11вокруг своей оси. Теплоноситель подается в канал 3 вала 2, который за-тем по кана.1 у 9 кронштейна б поступает в полость трубок 12 и через отверстия 14 и 15 - в трубки 18, 19.Проходя по этим трубкам, через отверстия б, 17 трубки 13, канал 9кронштейна 6 и канал 4 вала 2,теплоноситель выносится наружу, 2 ил. раскрываются путем поворота цапФ 1 О и 11 вокруг своей оси.Разогрев...
Распылитель лакокрасочных материалов
Номер патента: 1466798
Опубликовано: 23.03.1989
Авторы: Дмух, Козин, Санина, Чирво
МПК: B05B 1/00, B05B 17/06, B05B 7/02 ...
Метки: лакокрасочных, распылитель
...разъема корпуса 1 закр ка 6, в разъеме между корпу кой 6 распылительная плас лена с помощью рамки 7, ос та-барашка 10. Корпус 1 упл кой 11 и закреплен к пистолет гайки 13.Дополнительные отверсти формы с источником подачи ха сообщены через каналы14667984тия 2 по каналам, образованным боковыми стенками отверстий 4 конической формы и концентратором 16, к выходу отверстия 4, где происходит предварительное распыление красочного факела.Выходящими симметричными пульсирующими струями сжатого воздуха происходит окончательное распыление краски вне распылителя в виде мелкодисперсного красочного факела, которая наносится на окрашиваем ую поверхность.Взаимодействие неоднократной (пульсирующей) распыляемой краски с пульсирующими струями сжатого...
Распылитель лакокрасочных материалов
Номер патента: 1442263
Опубликовано: 07.12.1988
Авторы: Дмух, Козин, Санина, Чирво
МПК: B05B 17/06, B05B 7/02
Метки: лакокрасочных, распылитель
...под острым углом к отверстию 5 и сообщены с каналами 3 подачи сжатого воздуха. Пластина 4 прижата к корпусу 1 накладкой 7 и закреплена с помощью рамки 8, осей 9 и 10 и болта-барашка 11.В корпусе 1, пластине 4 и накладке 7 выполнены два сквозных отверстия 12 с винтовой нарезкой. На входе и выходе отверстий 12 установлены винтовые заглушки 13.Образующаяся в каждом заглушенном отверстии 12 резонирующая полость сообщена с одним из дополнительных отверстий 6.Распылитель работает следующим образом.Краска подается через канал 2 под давлением порядка 1 МПа и поступает в коническое отверстие 5 пластины 4. Сжатый воздух подается через каналы 3 и поступает в конические отверстия 6.Выходящая из отверстий 5 струя краскираспыляется симметричными...
Распылитель лакокрасочных материалов
Номер патента: 1442260
Опубликовано: 07.12.1988
Авторы: Козин, Санина, Сытов, Чирво
МПК: B05B 1/00, B05B 17/06, B05B 7/02 ...
Метки: лакокрасочных, распылитель
...формы для сообщения с источником подачи сжатого воздуха, расположенными по обе стороны от основного отверстия 4 под сходящимся острым углом.Б плоскости разъема корпуса 1 закреплена накладка 6, в разъеме между корпусо 1 и накладкой 6 закреплена пластина 3 с помощью рамки 7, осей 8 и 9 и болта-барашка 10. Корпус 1 уплотнен прокладкой 11 и прикреплен к пистолету 12 с помощью гайки 3.Отверстия 5 сообщены с источником подачи сжатого воздуха через каналы 14. У выходного сечения отверстий 5 выполнены резонирующие полости 15, расположейные на внешней стороне отверстий 5.Распылитель работает следующим образом.Г 1 ри безвоздушном методе расныливаемая краска из пистолета 12 по каналу 2 поступает под высоким давлением в коническое отверстие...

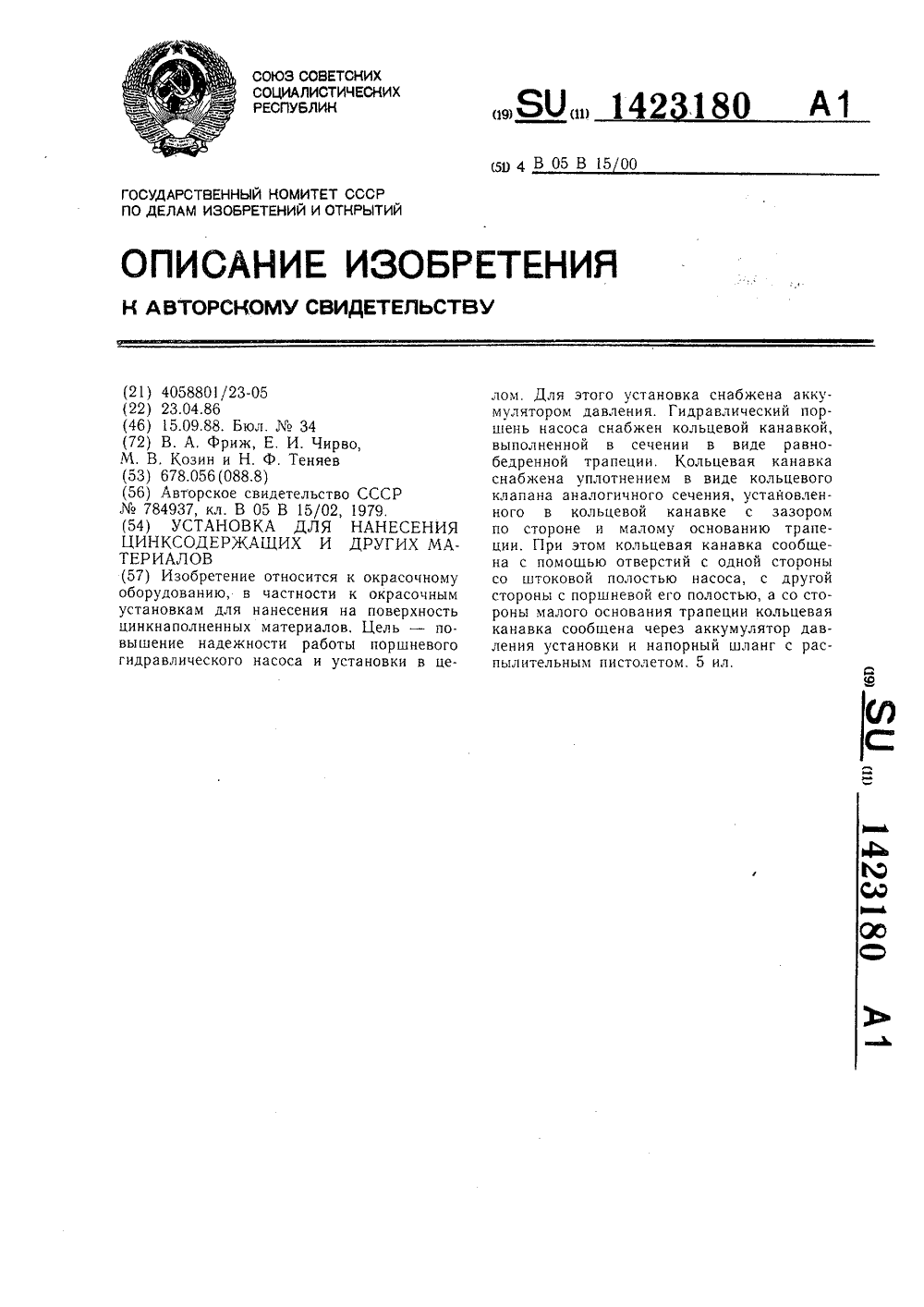

Установка для нанесения цинксодержащих и других материалов
Номер патента: 1423180
Опубликовано: 15.09.1988
Авторы: Козин, Теняев, Фриж, Чирво
МПК: B05B 15/00
Метки: других, нанесения, цинксодержащих
...емкости 4 заполняет полость. При ходе поршня 17вниз в полости 22 создается давление, клапан 24 закрывается и материал через полый шток 3, напорный шланг 6, открытый клапан 12 поступает в аккумулятор 5, Из аккумулятора 5 по шлангу 7 материал поступает к распылительному пистолету 8, через который часть материала распыляется и наносится на поверхность, а 1 часть идет на циркуляцию, т. е. по напорному шлангу 1 О, через дроссель 13, сливной патрубок 14 - обратно в расходную емкость 4. При ходе поршня 17 вниз происходит разрежение в полости 21 и сообщенной с ней полости 23 и через 20 открытый клапан 27 они заполняются материалом из расходной емкости 4. При последующем ходе поршня 17 вверх клапан 27 закрывается, материал из полости 21...
Распылитель-смеситель
Номер патента: 1368045
Опубликовано: 23.01.1988
Авторы: Близниченко, Козин, Чирво, Янчиленко
Метки: распылитель-смеситель
...распылитель,общий вид, в разрезе.Распылитель-смеситель содержиткорпус 1 с наружным 2 и внутренним 3 15каналами для подвода первого и второго компонентов, установленный вканале 2 шнек 4, расположенную на выходе из каналов 2 и 3 коническую ка"меру 5 смешения с выходным отверстием 6 и охватывающую ее воздухоподводящую втулку 7 с соплом 8 и воздуш -ными каналами 9. Во внутреннем канале 3 установлен, шнек 10, изолированный по винтовой поверхности от наруж Ьного канала 2 и имеющий однонаправленную со шнеком 4 нарезку.Распылитель-смеситель имеет такжениппели 11 и 12 для раздельной, подачи компонентов. 30Распылитель-смеситель работаетследующим образом,Компоненты 1 иП от дозатора через ниппели 11 и 12 раздельно пода,ются в наружный 2 и...
Установка для нанесения покрытий
Номер патента: 1360810
Опубликовано: 23.12.1987
МПК: B05B 15/02, B05B 9/00
...2 и насосом 4 материал из емкости 1 под давлением подается через напорные шланги 7 и 8, аккумулятор 6, напорный шланг 9 к распылительному пистолету 10 и наносится на поверхность в виде покрытия.Насос 4 работает следующим образом, При движении поршня 20 вверх в полости 22 создается разрежение и через открытый клапан 24 материал из расходной емкостизаполняет эту полость. При ходе поршня 20 вниз в полости 22 создается давление, клапан 24 закрывается и материал 10 через полый шток 19, напорный шланг 7,открытый клапан 15 поступает в аккумулятор 6. Клапан 14 при этом закрыт. Из аккумулятора 6 по шлангу 9 материал поступает к распылительному пистолету 10, 15при этом часть материала распыляется и наносится на поверхность, а часть идет...
Установка для нанесения покрытия
Номер патента: 1358997
Опубликовано: 15.12.1987
Авторы: Козин, Санина, Фриж, Чирво
МПК: B05B 15/02, B05B 9/043
...29 с возможностью осевого перемещения и сообщен через аккумулятор 3 с нагнетателем 2.Полость 34, образованная втулкой 29 и цилиндрической пружиной 32, сообщена сливным шлангом 35 с емкостью 1. Отводящий напорный шланг 6 сообшен через дроссель 36 и сливной патрубок 37 с емкостью 1. Аккумулятор 3 оснащен манометром 38. Распылительный пистолет 4 сообщен шлангом 39 с источником сжатого воздуха (не показан). Емкость 1, нагнетатель 2 с пневмоприводом 21 и аккумулятор 3 установлены на тележке 40. На входе нагнетателя 2 установлена фильтрующая сетка 41.Установка работает следующим образом.Распыляемый материал из емкости 1 посредством нагнетателя 2 подается через напорные шланги 24 и 25 и обратные клапапы 26 и 27 в аккумулятор 3. Из аккумулятора...
Установка для нанесения покрытий
Номер патента: 1353525
Опубликовано: 23.11.1987
Авторы: Дмух, Козин, Кордов, Чирво
МПК: B05B 9/00
...материала обратно в емкость 1. Установка снабжена воздухораспределителемО. Все основные узлы установки смонтированы на транспортной тележке 11. Напорный шланг 5 оборудован обратным клапаном (не показан), а шланг 9 - дросселем 12 и сливным патрубком 13. Аккумулятор 4 снабжен манометром 14.Установка снабжена предохранительным устройством, выполненным в виде размещенных одна в другой с возможностью взаимных осевых перемещений полых втулок 15 и 16. Втулка 15 жестко закреплена к корпу. су аккумулятора 4, а напорный шланг 5 закреплен хомутом 17 на ниппеле втулки 16, Втулки уплотнены уплонением 18 и подпружинены пружиной 19, закрепленной к корпусу аккумулятора посредством планок 20 и винтов 2 и к корпусу втулки 16 винтами 22.На подвижной втулке...
Расходомерное устройство
Номер патента: 1318795
Опубликовано: 23.06.1987
Авторы: Козин, Корнилов, Фриж, Чирво, Янчиленко
МПК: G01F 15/07
Метки: расходомерное
...расходомера,На фиг. 1 схематична показано расходомерное устройство, общий вид; на фиг. 2 - гидродвигатель, разрез; на фиг, 3 - разрез А-А на фиг, 2; на фиг.4 - золотниковый механизм, разрез; на фиг. 5 - разрез Б-Б на фиг.4; на фиг, 6 " пистолет, общий вид.Расходомерное устройство содержит гидродвигатель 1 со штоком 2, золотниковый механизм 3, взаимодействующий со штоком 2 гидродвигателя посредством планки 4 с направляющими 5, которая взаимодействует с упорами 6 и 7. Гидродвигатель 1 размещен внутри кожуха 8.Расходомерное устройство оборудовано напорным шлангом 9, сообщающим его с насосом (не показан), и напорным шлангом 10, сообщающим его с пистолетом 11.Гидродвигатель 1 содержит шток 2 с гидропоршнем 12, крышки 13 и 14 с...
Аппарат для нанесения покрытия
Номер патента: 1287950
Опубликовано: 07.02.1987
Авторы: Козин, Корнилов, Сытов, Чирво
МПК: B05B 9/03
Метки: аппарат, нанесения, покрытия
...5 и штуцером 21 для подсоединения приемного шланга(не показан) при зарядке материалом полости Б. Штуцер 21 оборудован подпружиненным клапаном 22,Плавающий поршень 4 выполнен с хвостовиком в виде полой втулки 23, а клапан 12выходного канала 11 подпружинен посредством пружины 24 в седле 25 относительно цилиндра 1 и выполнен с двумя хвостовиками 26 и 27, один из которых размещен с возможностью продольного перемещения в полости втулки 23 поршня 4, адругой выполнен в виде направляющей.Кроме того, аппарат оборудован ремнем28 для его переноса и глушителем с глушащим элементом 29.Аппарат для нанесения покрытий работает следующим образом. Аппарат подключается к заводской магистрали сжатого воздуха, который через завихритель 7, кольцевой...
Установка для нанесения покрытий
Номер патента: 1260035
Опубликовано: 30.09.1986
Авторы: Козин, Кордов, Чирво, Янчиленко
МПК: B05B 13/00, B05B 9/043
...материала.10На фиг.1 изображена установка для нанесения покрытий; на фиг,2 - узел установки.Установка содержит распылитель 1, емкость 2 для материала покрытия и пневмогидравлический насос 3. Пневмогидравлический насос 3 выполнен в виде пневмоцилиндра 4 с поршнем 5, гидравлического насоса 6 и воздухораспределителя 7 с отверстиями 8 для выхода отработанного сжатого воздуха. 20В корпусе воздухораспределителя 7 выполнен канал 9, один конец которого сообщен трубопроводом 10 с гидравлическим насосом 6, а к другому концу канала 9 подсоединен красконапорный шланг 11 распылителя 1. Гидравлическии насос 6 сооб 25 щен с емкостью 2 посредством краскоприемника 12, Пневмогидравлический насос 3 и емкость 2 установлены на тележке 13.Установка...
Установка для нанесения покрытий
Номер патента: 1258493
Опубликовано: 23.09.1986
Авторы: Дмух, Козин, Чирво, Янчиленко
МПК: B05B 13/00
...покрытия на вертикальныхповерхностях путем предварительногоохлаждения распыляемого материала,На Фиг.1 изображена установка для.нанесения покрытий; на фиг.2 - узелустановки.Установка содержит распылитель 1,емкость 2 для материала покрытия ипневмогидравлический насос 3, выполненный в виде пневмоцилиндра 4 споршнем 5, гидравлического насоса 6с воэдухораспределителем 7 с открытой полостью 8 и отверстиями 9 длявыхода отработанного сжатого воздухаВ полости 8 воздухораспределителя7 установлен змеевик 1 О со вставленной в него сеткой 11.Змеевик 10 одним концом сообщенПосредством трубопровода 12 с. гидравлическим насосом 6, а другим скрасконапорным шлангом 13 распылителя 1, гидравлический насос 6 сообщен с емкостью 2 посредством...
Устройство для нанесения жидких материалов
Номер патента: 1240464
Опубликовано: 30.06.1986
Авторы: Козин, Корнилов, Максимов, Чирво
МПК: B05B 9/03
...через клапанный механизм 8. Устройство снабжено дополнительным поршнем 9 со штоком 10. Дополнительный поршень 9 размещен в замкнутой полости поршня 5 гидроцилиндра, а шток 10 жестко закреплен в торце части 1 корпуса. Устройство также снабжено размещенными в том же торце части 1 корпуса двумя управляемыми золотниками 11 и 12, а в штоке 10 выполнены два канала 13 и 14, сообшенные с одной стороны через золотники 11 и 12 с системой подачи сжатого воздуха, а с другой канал 13 сообшен с полостью В, а канал 14 - с полостью Г, образованными дополнительным поршнем 9 и полостью поршня 5 гидроцилиндра. Корпус гидроцилиндра со стороны размещения штока 10 имеет продольную прорезь 15 и градуировку вдоль прорези, Для управления золотниками 11 и 12...
Распылитель лакокрасочных материалов
Номер патента: 1228914
Опубликовано: 07.05.1986
Метки: лакокрасочных, распылитель
...хозяйства при проведении окрасочных работ.Целью изобретения является расширение зкспулатационных возможностей путем обеспечения комбинированного (воздушного и безвоздушного) метода распыления. 1 О На фиг.1 дан распылитель, разрез; на фиг.2 - разрез А - А на фиг,1; на фиг.3 - разрез Б - Б на фиг.1.Распылитель лакокрасочных материалов содержит разъемныи корпус 1 с каналоми 15 2 подачи краски и закрепленную на корпусе 1 распылительную пластину 3 с коническим отверстием 4 и с выполнеными в ней двумя дополнительными отверстиями 5 конической формы для сообщения с источником подачи сжатого воздуха, расположенными по обе стороны от основного отверстия 4 под сходящимся острым углом.В плоскости разъема корпуса 1 закреплена накладка 6, в...
Аппарат для нанесения покрытия
Номер патента: 1224010
Опубликовано: 15.04.1986
Авторы: Козин, Корнилов, Максимов, Чирво
МПК: B05B 9/03
Метки: аппарат, нанесения, покрытия
...1 ЯГ)В Я ЯКж: И(д)Ц(р) )с)ТГ)К Ц 01( 1)ьтий на сварные (твы с ц)ельк Олреде" ления их неплотности,Цель изооретения - ул,)-1 тГ 1 Н(. 1,.- .ГОВИЙ:(ЯЛОЛНЕрня Гидрар)ТТИЧЕС)(ос( ПО. ИОСТ:1 ЦИЛИН 1;За ВЬКОКО;ЯЗКБМ 1, ЯЕ)Т(1- Л О Г У Р Р 0 Д Е Н 3 Е К О Н С РЩРН Е ВЕ(л)Г(г ЬИ)ИЗОГ)раЖЕ)с( ЯЛ 11 арс)т, Зб 31(и( вид (момент зарядки Ял)тарата вы СОКОВяЗК(ГГГ Ь)ЯТЕрнаа(1,3; На (3)И 2 ТО жЕ . раЗра,МО)р)ЕНТ ВЫТЕ(Г(ЕНИЯ )яатериала изИдрот)олости к ра Г 11 -г ЕЬ Н 013Г) 11 С Т О (ТЕ ( У )ЛлпЗРат ДлЯ нанесенин 1 Ок Рь)гий )Г(ЕРТИ Циг)чс)ГР)Ь К-)) 1 Г 3-" В(1)Г)13)ИЙ Гсор(СЕЧ)- - "сс)р" "- уК 531) (Н( Гг 311(тссинЕСКУИ ЛОЛОСТВ г и ГИ 1 Рслсй("Н"1(Зс Ку)О ГЕОЛОСТХ)) СООООЕНН)Ч Г ЦО)Э 3)11 НС)Г)0 Н 101(С 33)ЛЯНГЯ ) (. РЯСГ)ЫЛТТЕ)ТЬ (ЬСТ )1 ИС ТОЛЕ ТО 3...
Емкость
Номер патента: 1127820
Опубликовано: 07.12.1984
Авторы: Козин, Корнилов, Максимов, Чирво
МПК: B65D 88/68
Метки: емкость
...шарнирно при помощи продольных эластичных связей и расположенных симметрично относительно оси поворота перегородки.На фиг. 1 изображена емкость, общий вид; на фиг, 2 - разрез А - А на фиг. 1 (транспортировка); на фиг. 3 - разрез А - А на фиг. 1 (смешение).Емкость состоит из корпуса 1 и крышки 2, заполненных теплоизоляционным материалом 3, перегородки-мешалки 4 с уплотнением 5 и ручкой 6,Перегородка-мешалка 4 содержит центральную часть 7 с ручкой 6, упорами 8 и две подвижные части 9 и 10, соединенные и уплотненные с центральной частью 7 посредством упругих эластичных пластин 11и винтов 12. Для удобства снятия крышки2 рукоятка 6 выполнена съемной и фиксируемой на оси перегородки 4 с помощьюгайки-барашка 13. Крышка 2...
Глушитель
Номер патента: 1117408
Опубликовано: 07.10.1984
Авторы: Козин, Максимов, Чирво, Юров
МПК: F01N 1/12
Метки: глушитель
...свойствами, так как не позволяет регулировать уровень шума на различных режимах работы пневмодвигателя.Целью изобретения является улучшение эксплуатационных свойств.Указанная цель достигается тем, что в глушителе, преимущественно для вакуумного насоса, содержащем цилиндрическую камеру с выхлопными отверстиями и спиральную перегородку, смонтированную в камере вокруг ее оси и образующую со стенкой камеры канал для перемещения отработанного воздуха, камера выполнена с втулкой, установленной по ее осн с возможностью поворота, выхлопные отверстия выполнены в стенке втулки, а спиральная перегородка выполнена перфорированной и жестко прикреплена одним концом к внутренней стенке камеры, а другим - к втулке камеры. На фиг. 1...
