Стенд для динамических испытаний зубчатых передач

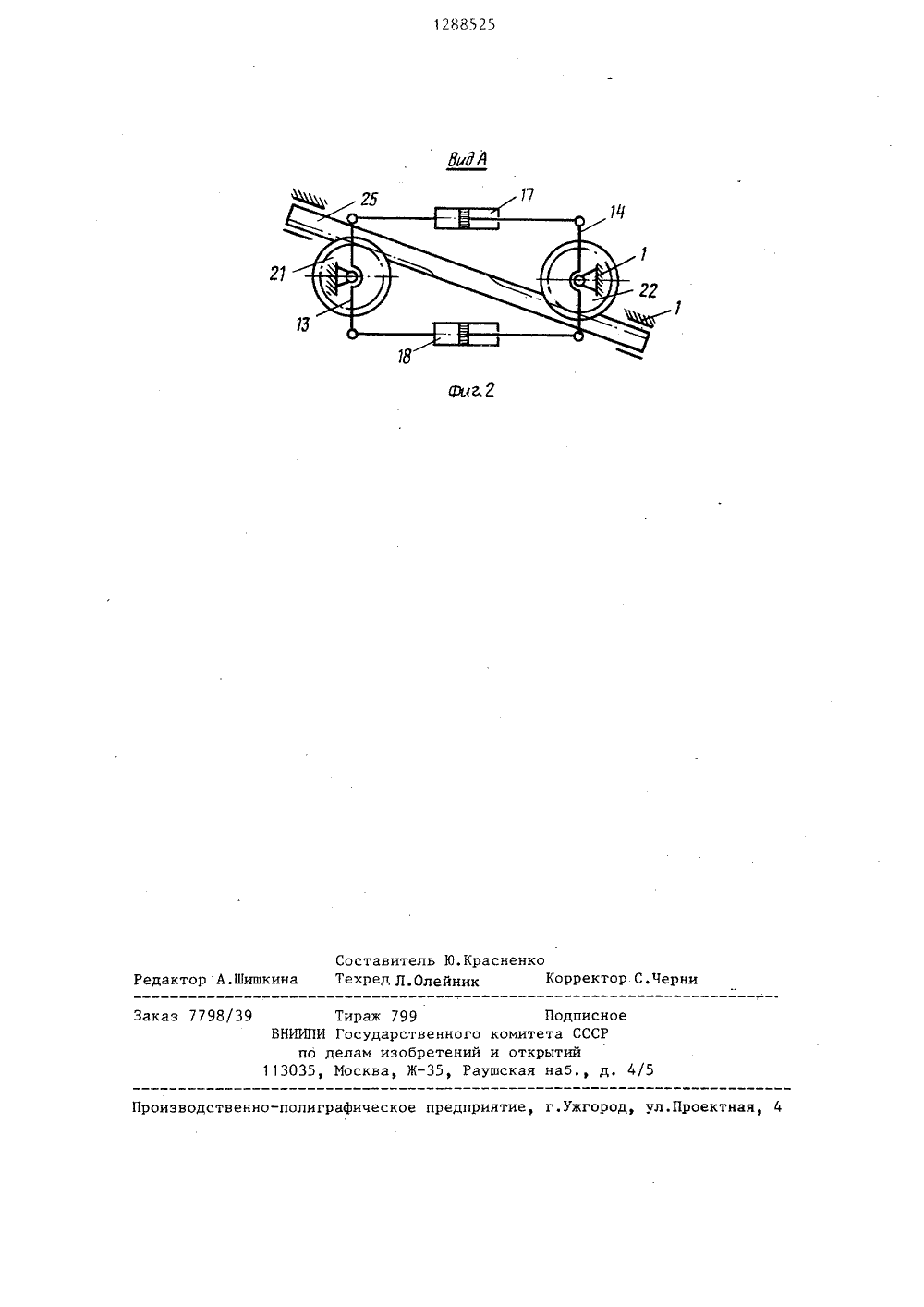

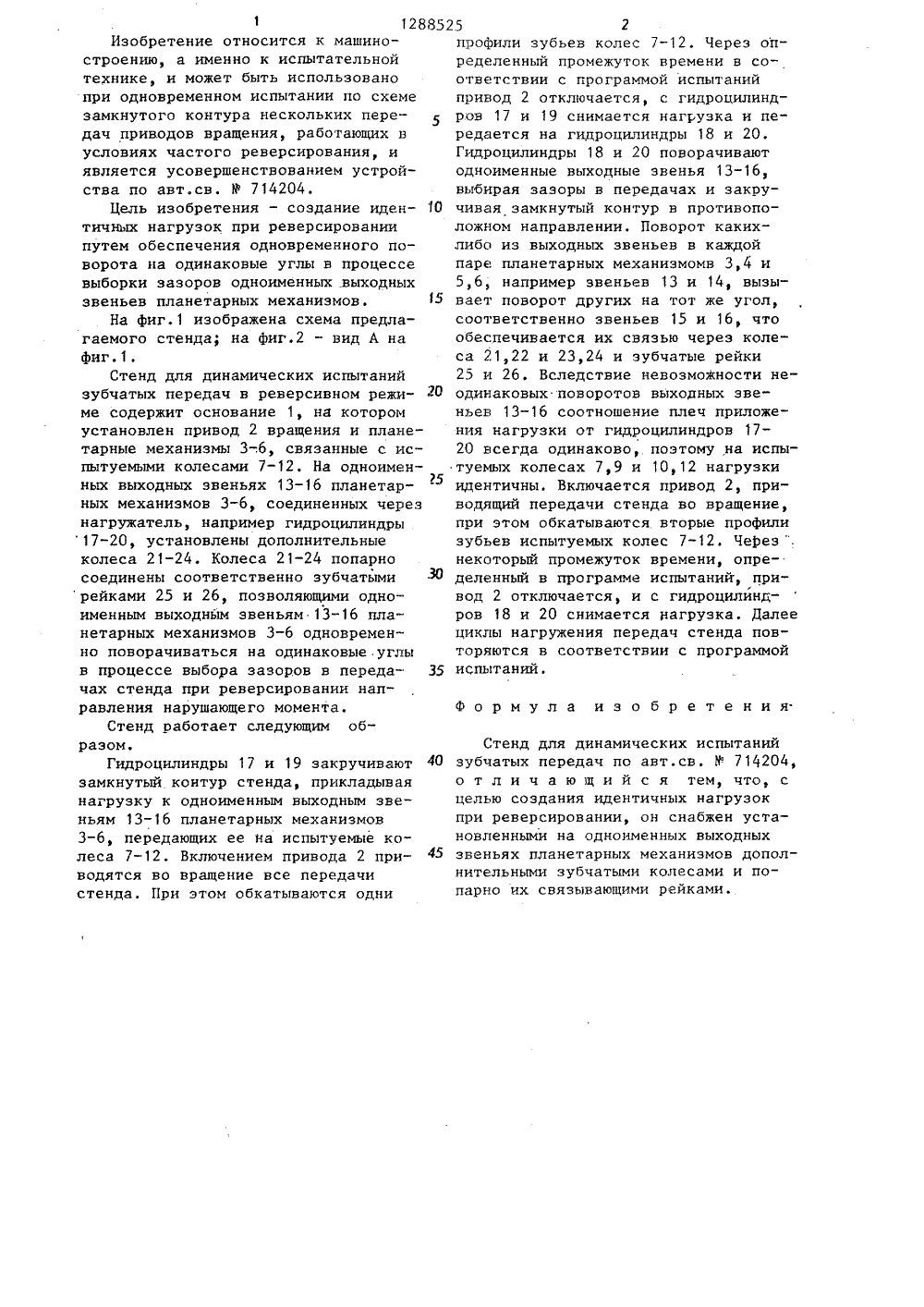

(51) 4 М 1 0 ГОСУДАРСТВЕННЫЙ ПО ДЕЛАМ ИЗОБРЕТ МИТЕТ СССР Й И ОТНРЫТ ОПИСАНИЕ ИЗОБРЕТЕНИЯ и Ъ ВТОРСНОМУ СВИДЕТЕЛЬСТВ(71) Андроповский авиационный технологический институт(56) Авторское свидетельство СССР(54) СТЕНД ДЛЯ ДИНАМИЧЕСКИХ ИСПЫТАНИЙЗУБЧАТЫХ ПЕРЕДАЧ(57) Изобретение относится к машиностроению, а именно к испытательнойтехнике, может быть использовано продновременном испытании по схеме замкнутого контура нескольких передачприводов вращения, работающих в условиях частого реверсирования, и является усовершенствованием авт. св.Р 714204. Цель изобретения - созданиеидентичных нагрузок при реверсировании путем обеспечения одновременногоповорота на одинаковые углы в процес"се выборки зазоров одноименных выходных звеньев планетарных механизмов.При реверсировании поворот каких- либо выходных звеньев, например 13 и14, в каждой паре планетарных механизмов 3,4 и 5,6 вызывает поворотзвеньев 15 и 16 за счет ихбеззазорной связи через колеса 21,22 и 23,24и зубчатые рейки 25 и 26. 2 ил.1 12885Изобретение относится к машиностроению, а именно к испытательной технике, и может быть использовано при одновременном испытании по схеме замкнутого контура нескольких передач приводов вращения, работающих в условиях частого реверсирования, и является усовершенствованием устройства по авт.св. У 714204.Цель изобретения - создание иден О тичных нагрузок при реверсировании путем обеспечения одновременного поворота на одинаковые углы в процессе выборки зазоров одноименных .выходных звеньев планетарных механизмов. 15На фиг.1 изображена схема предлагаемого стенда; на фиг,2 - вид А на фиг.1.Стенд для динамических испытаний зубчатых передач в реверсивном режи О ме содержит основание 1, на котором установлен привод 2 вращения и планетарные механизмы 3-,6, связанные с испытуемыми колесами 7-12. На одноименных выходных звеньях 13-16 планетарных механизмов 3-6, соединенных через нагружатель, например гидроцилиндры 17-20, установлены дополнительные колеса 21-24. Колеса 21-24 попарно соединены соответственно зубчатыми ф рейками 25 и 26, позволяющими одноименным выходнйм звеньям 13-16 планетарных механизмов 3-6 одновременно поворачиваться на одинаковые. углы в процессе выбора зазоров в переда чах стенда при реверсировании направления нарушающего момента.Стенд работает следующим образом.Гидроцилиндры 17 и 19 закручивают 4 О замкнутый контур стенда, прикладывая нагрузку к одноименным выходным звеньям 13-16 планетарных механизмов 3-6, передающих ее на испытуемые колеса 7-12. Включением привода 2 при водятся во вращение все передачи стенда. При этом обкатываются одни 25 2профили зубьев колес 7-12. Через определенный промежуток времени в соответствии с программой испытаний привод 2 отключается, с гидроцилиндров 17 и 19 снимается нагрузка и передается на гицроцилиндры 18 и 20, Гидроцилиндры 18 и 20 поворачивают одноименные выходные звенья 13-16, выбирая зазоры в передачах и закручивая замкнутый контур в противоположном направлении. Поворот каких- либо из выходных звеньев в каждой паре планетарных механизмомв 3,4 и 5,6, например звеньев 13 и 14, вызывает поворот других на тот же угол, соответственно звеньев 15 и 16, что обеспечивается их связью через колеса 21,22 и 23,24 и зубчатые рейки 25 и 26. Вследствие невозможности неодинаковых поворотов выходных звеньев 13-16 соотношение плеч приложения нагрузки от гидроцилиндров 17- 20 всегда одинаково, поэтому на испытуемых колесах 7,9 и 10, 12 нагрузки идентичны, Включается привод 2, приводящий передачи стенда во вращение, при этом обкатываются вторые профили зубьев испытуемых колес 7-12. Через ". некоторый промежуток времени, определенный в программе испытаний, привод 2 отключается, и с гидроцилиндров 18 и 20 снимается нагрузка. Далее циклы нагружения передач стенда повторяются в соответствии с программой испытаний.Формула изобретения.Стенд для динамических испытаний зубчатых передач по авт,св. В 714204, о т л и ч а ю щ и й с я тем, что, с целью создания идентичных нагрузок при реверсировании, он снабжен установленными на одноименных выходных звеньях планетарных механизмов дополнительными зубчатыми колесами и попарно их связывающими рейками.1288525 г 1 Составитель Ю.КрасненкоРедактор А.Шишкина Техред Л.Олейник Корректор С.Черни Тираж 799 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
