Качанов

Номер патента: 988398

Опубликовано: 15.01.1983

Авторы: Барановский, Качанов, Степашко

МПК: B21C 23/08

Метки: чугуна

...масла с графитом, и производятдеформацию с начальной скоростьюнагружения 80 м/с и степенью обжатия 0,73.Отпрессованное изделие не имеетследов разрыва и трещин, обладает высоким качеством состояния поверхности. Твердость продеформированного металла увеличивается с 120 до 345 НВ.Предел прочности на сжатие возрастаетс 92 до 167 кгс/мм, Плотность увеличивается на 1,54 по сравнению с литым. Ударная вязкость возрастает с1,5 до 4,2 кгсм/смП р и м е р 2,Для получения изделий из серого чугуна СЧ 18- 36 цилиндрической заготовки диаметром 19,3 мм5 988398 6 и высотой 30 мм нагревают до 900 фС;устанавливают в контейнер, который.предварительно смазывается смазкойиз смеси машинногомасла с графитоми производят деформацию с начальной %скоростью...

Номер патента: 985323

Опубликовано: 30.12.1982

Авторы: Губин, Качанов, Кузнецов, Роженцов, Темников

МПК: B65G 25/06, B65G 27/00, B65G 47/38 ...

Метки: качающийся, питатель

...включении приаода 4 подвижный стол 3 совершает возвратно-поступательное движение.При прямом 1 ходе стол 3 перемещается влево по каткам 2 и осуществляет передвижение материала в сторону разгрузки. При этом он занимает положение, ограниченное пунктирной кривой а,б.При обратном ходе стол уходит из-под слоя материала, определен 253035 3 98532Укаэанная цель достигается тем, что вкачающемся питателе, содержащем неподвижную раму, на которой установлен подвижный стол на параллельных катках, лоток и привод возвратно-поступательного движения, лоток жестко закреплен на раме под углом, меньшим угла трения транспортируемо го материала, а подвижный стол установлен с возможностью полного пере О крытия лотка при его прямом ходе.На чертеже представлен...

Номер патента: 985298

Опубликовано: 30.12.1982

Авторы: Качанов, Парамонов, Роженцов

МПК: E21C 41/06

Метки: залежей, крепких, мощных, разработки, руд

...выработка 1 и буровые выработки 2. Отрабатываемый слой 3 делят на две части по высоте и тол щине и образуют 4 и 5 нижние и б и 7 верхние части.По предлагаемому способу отработку слоя 3 начинают с обрушения и полного выпуска первой по ходу отработки 10 половины нижней части слоя 4. Воронка внедрения породы в пределах части 4 ограничена кривой СЕ, при этом воронка имеет большую ширину, чем воронка ограниченная кривой св , так как НН и выпуск руды идет под защитой верхней части б слоя 3, которая препятствует попаданию налегающей по- . роды к выпускному отверстию.Затем производят одновременное обрушение и частичный выпуск первой верхней половины слоя 6 и второй нижней половины 5. При этом воронка внедрения породы в пределах...

Номер патента: 979507

Опубликовано: 07.12.1982

Авторы: Голгер, Калунянц, Качанов, Коновалов, Острикова, Шинкаренко

МПК: C12N 9/42

Метки: 44-продуцента, viride, глубинного, культивирования, питательная, среда, тriсноdеrма, ферментов, целлюлолитических

...фосфорнокислый калий, сульфат магния, сульФат аммония и воду,. дополнительно со-держит сульфат хрома и лизаты кормовых дрожжей при следующем соотношении компонентов, вес.Ф:Свекловичный жом 1,5-5,0Лизаты кормовых дрожжей 0,3-1,0Однозамещенный фосФорнокислый калий 0,2-0,4Сульфат. магния 0,02-0,05Сульфат аммония 0,2-0,5Сульфат хрома 0,3-0,7Вода ОстальноеИспользование в составе питательной среды лизатов дрожжей и сульфата хрома способствует повышению активности фермента целлюлозы в культуральной жидкости и сокращению продолжительности культивирования с6-ти до 4-х сут. Формула изобретения Питательная среда для глубинного35 культивирования ТгсЬодегп;а чгде44 - продуцента целлюлолитическихферментов, содержащая свекловичныйжом,...

Номер патента: 978109

Опубликовано: 30.11.1982

Авторы: Воронов, Качанов, Овчаренко

МПК: G05D 23/19

Метки: программного

...нулю и на нагреватель подаетсяпрежнее напряжение источника 18, т,е.программа идет по участку 1-2. 602. й, - й0 (точка 1 ), В этомслучае напряжение на выходе ЦАП 14 отрицательно по знаку, а по величинепропорционально разности кодов, азначит и разности значений параметра в,точках 1 и 11 . Результирующее напряжение на выходе сумматора 17 уменьшается и программа идет по участку 1 - 2. Поскольку напряжение, подаваемое на нагреватель 19, пропорционально разности температур в точках 1 и 1, а интервал- с фиксирования, то в моментрегулируемый параметр приходит в узел 2 апроксимации.3. й - М 1 д 70 (точка 1). В этом случае напряжение на выходе ЦАП 14 положительно по знаку, а по -величине пропорционально разности значений температур в точках 1 и...

Номер патента: 976185

Опубликовано: 23.11.1982

Авторы: Качанов, Мельников

МПК: F16K 17/02

Метки: клапан, предохранительный

...поршень 13 начинает перемещаться внутри торового кожуха 12,преодолевая усилие кручения пружины "б. При этом поводок 14, контактирующий с шлицевым каналом 9 штока8, вращает шток 8 относительно неподвижного резьбового стержня 17,закрепленного в корпусе 1. Полыйшток 8 с правой резьбовой нарезкой 15 на внутренней поверхности, контактирующей с ответной правой резь- бовой нарезкой 16 резьбовага стержня 17, вращаясь относительно стержня 17, одновременно за счет резьбы перемещается вверх, приподнимая тарель 7 над седлом 5. Пружина кручения б при этом закручивается. Через образовавшийся зазор между тарелью 7 и седлом 5 рабочая среда из полости под тарелью 7 истекает в полость над.тарелью 7 и далее через выходные отверстия 4...

Номер патента: 972192

Опубликовано: 07.11.1982

Авторы: Качанов, Мельников

МПК: F16L 55/11

Метки: заглушка

...10 на внутренней цилиндрической поверхности, взаимодействующими соответственно с шлицевыми пазами 11 на внутренней поверхности наружного стакана 1 и с резьбовой нарезкой 12 на наружной поверхности внутреннего стакана 2. Кроме того, на торце подвижного кольцевого днища 3 со стороны уплотнительных колец 7 и 8 имеется проточка 13, расположенная симметрично относительно зазора между уплотнительными кольцами 7 и 8.Заглушка работает следующим образом, При вращении наружного стакана 1 вокруг его оси против часовой стрелки вместе с ним поворачивается на резьбе в ту же сторону подвижное кольцевое днище 3, так как оно своими шлицевыми выступами 9 взаимодействует с шлицевыми пазами 11 наружного стакана 1, Подвижное кольцевое днище 3 за счет...

Номер патента: 970332

Опубликовано: 30.10.1982

Авторы: Качанов, Мельников

МПК: G05D 16/06

Метки: давления, регулятор

...11 и порш 35нем 6. Проходя через дросселирующиесечения 12 и 13, газ дросселируетсяи попадает в полость 29 выходногопатрубка 3. После прохождения дросселирующих сечений 12 и 13, имеющих40одинаковые проходные зазоры междуклапанами 7, 8 и седлами 9, 10, давление газа понижается одинаково итакже одинаково газ воздействует наоба клапана 7 и 8. Пройдя дросселирующие сечения 12 и 13, гаэ пониженного давления проникает через отверстия 26, 27 и 28 в поршне б ивтулке 15 и внутреннюю полость 18 поршня б во внутреннюю полость 25сильфона 5. Давление газа в полости25 воздействует с одинаковыми и противоположно.направленными силами навтулку 15 и дополнительный поршень14, жестко связанный с поршнем 6 посредством резьбового стержня 19,Сильфон 5...

Номер патента: 968818

Опубликовано: 23.10.1982

Авторы: Качанов, Стреляев, Шкабара

МПК: G06F 11/26

Метки: вычитателя, последовательного, сумматора

...И 15 сигналы единиц переноса поступают нв вход47 сумматора 6, в результате чего нввыходе 63 этого элемента формируетсясумма по модулюдва очередного разрядасуммы и единицы переноса. Эта сумма свыхода 63 сумматора 6 подается нв вход64 элемента 7 задержки, с его выхода65 подается нв вход 66 элемента ИЛИ8, в с выхода 67 последнего поступаетна счетный ввд 68 триггера 9, Еслисигнал на выходе 67 элемента 8 равен1 логической единице, то триггер 9 пере-"водится в противоположное состояние,Таким образом, если сумма по модулю:два кодов слагаемых равна сумме помодулю два кода суммы и единиц переноса,то триггер 9 к концу операции находитсяв нулевом состоянии. В противном случаетриггер 9 окажется в единичном состоянии и на единичном выходе 70...

Номер патента: 968726

Опубликовано: 23.10.1982

Авторы: Анохов, Денисов, Качанов, Конжуков, Скоробогатько

МПК: G01N 27/84

Метки: дефектоскопов, калибровки, образцов

...нагревают до температуры, составляющей 0,5-0,7 температуры ееплавления, и деформируют при этой тем- .пературе.На фиг. 1-4 показана последовательность операций при изготовлении об- щраэца,Образец изготавливается из заготовки 1 цилиндрической формы с прорезью2 треугольного сечения с помощью гильзы 3, ИСпособ реализуется следующим образом,В заготовкецилиндрической формы выполняют прорезь 2 треугольногосечения. Рекомендуется выполнять про- щрезь с монотонно уменьшающейся глубиной от одного торца заготовки 1 к другому, Заготовка 1 с прорезью 2 вставляется в гильзу 3, с внутренним диа"метром, на 0,2-0,3 мм превышающим вне-шний диаметр заготовки 1, Длина гильзы 3 меньше длины образца. Затем заготовку 1 нагревают до температуры,составляющей...

Номер патента: 968725

Опубликовано: 23.10.1982

Авторы: Анохов, Денисов, Качанов, Конжуков, Скоробогатько

МПК: G01N 27/84

Метки: дефектоскопов, калибровки, образцов

...полого цилиндшины в образце имеют ширину 2 о ра, соприкосновение поверхностей элераскрытия и фиксирован рав- ментов заготовки выполняют путем пластиную толщине заготовки, ческой деформации с помощью параллельНаиболее близким к изобретению по йых одна к другой и оси заготовки плиттехнической сущности является способ из; и разрезают заготовку по плоскости, пер3 96872пендикулярной к полученной плоскости соприкосновения поверхностей полости заготовкиеНа фиг, 1-3 показана последовательность операций изготовления образца иэзаготовки,Способ реализуется следуюшим образом.Заготовка 1 в виде полого цилиндрапластически деформируется с помощью 16двух плит 2 и 3, параллельных друг другу и оси цн индра. Перед деформацией ре комендуется нагреть...

Номер патента: 967732

Опубликовано: 23.10.1982

Авторы: Акимова, Васильев, Казаков, Качанов, Стрельников

МПК: B23K 13/00

Метки: высокочастотной, режимом, сварки

...14, охваченном индуктором 15. Магнитопровод 14 помещен внутрь трубной заготовки 16, а его торец расположен вблизи точки 17 схождения кромок трубной заготовки. 45Устройство работает следующим об" разом.Сигналы от датчиков отклонения толщины 8 и ширины 7 штрипса поступают на сумматор 2, а после сложения: в блок 4 задержки. Этот блок необхо. дим, так как не представляется воз можным измерять отклонение ширины и толщины штрипса непосредственно в момент сварки. Рассматриваемые заме", ры проводятся перед формирующими клетями, а получаемые сигналы задерживаются на время, необходимое для поступления данйой части штрипса в сварочный узел. Величина задержки 60 сигналов меняется в зависимости от скорости сварки трубы. Задержанный сигнал, равный...

Номер патента: 964220

Опубликовано: 07.10.1982

Авторы: Гаркуша, Качанов, Конченко, Ткаченко

МПК: F04B 1/20, F04B 53/14

Метки: аксиально-плунжерной, гидромашины, плунжер

...стержень 12 со сферическим шарниром 13, сквозное ценвральное отверстие 14, гильзу 15, охватывающую стержень и пластину 16, примыкающую к торцовой поверхности гильзы 15 и стержня 12, причем стержень 12 установлеь в гильзе 15 с образованием полости 17. На стержне 12 выполнены продольные ребра 18, контактирующие с3 96422 внутренней поверхностью гильзы 15. Полость 17 выполнена открытой со стороны сферического шарнира 13.Плунжер работает следуюшим образом,Рабочая жидкость через впускное отверстие подается под плунжеры 3 блока пилиндров 1. Блок цилиндров 1, вращаясь перемешает башмаки 4 плунжеров 3 по шайбе 5, соответственно придавая посту-, пательное движение плунжерам 3. Пере-, ф мейаясь, плунжеры 3 вытесняют рабочую жидкость в зону...

Номер патента: 962801

Опубликовано: 30.09.1982

Авторы: Анохов, Власов, Зарапин, Качанов, Кудряшов, Мужицкий, Шестеркин

МПК: G01N 27/90

Метки: дефектоскопов, образцов

...тем,что согласно способу изготовленияобразцов для дефектоскопов, заключающемуся в том, что выполняют рискуна заготовке, нагружают последнююи снимают механическую нагрузку подостижении требуемых параметров де-.фекта, заготовку перед нагружениемнагревают до пластической деформациипоследней, а нагружают заготовкупродольно-поперечным обжатием.Способ реализуется следующим образом.На поверхности заготовки наносится риска заданных размеров (ширина,глубина, протяженность) Затем заготовку нагревают до температуры, необходимой для пластической деформа ции, после чего подвергают калиброванному продольно-поперечному на- . -гружению, например протягивают ввалках или фильерах. При этом металл как бы "течет" в двух направле- ЗО ниях:. вдоль и...

Номер патента: 958847

Опубликовано: 15.09.1982

Авторы: Белахов, Качанов, Стрельников, Ьче

МПК: G01B 7/12, G01B 7/32

Метки: плоских, поверхностей, размеров

...размеров.Устройство содержит резистивный датчик, выполненный в виде плоского П-образного зигзага 1, нанесенного на жесткое диэлектрическое основание 2, и размещенной над ним эластичной диэлектрической пленки 3, на внутренней поверхности которого, обращенной к плоскому зигзагу, закреплены полоски 4 из низкоомного материала. Эти низкоомные полоски 4 размещены с шагом а, который хотя бы в 2 раза меньше шага с 1 зигзага 1 и расположены параллельна длинным сторонам этого зигзага. На диэлектрическом основании 2 размещены также постоянные резисторы 5 - 7, образующие вместе с плоским зигзагом интегральный резистивный элемент - мостовую измерительную схему, к одной диагонали которой подключается источник питания, а к другой - регистрирующий...

Номер патента: 260667

Опубликовано: 07.09.1982

Авторы: Вологдин, Газаров, Девяткин, Девятков, Дербунов, Кальнер, Качанов, Пчелкина, Ушаков, Шахов, Шепеляковский, Шкляров

МПК: C21D 1/78

Метки: качения, подшипников

...подвергают сквозному нагреву до надкритических температур любым способом (в печах или токами высокой частоты) и интенсивно охлаждают водяным душем или быстродвижущимся потоком воды, а затем подвергают низкому отпуску при 150 - 250 С.В результате сквозного нагрева и рез.кого охлаждения детали имеют глубину 5 слоя полной, закалки 0,15 - 0,25 от толщиньт, детали,Например, кольца подшипников каче.ния для железнодорожного транспорта толщиной 14 мм, изготовленные предлагаемым способом, имеют глубину закаленного слоя 2,1 - 3,5 мм и твердость 62 - 65 НКС при твердости сердцевины 30 - 35 НЯС. Это обеспечивает высокую. стойкость против износа и образования питтинга. Возникаюостаточные сные 40 - 60прочность и иМ зап ного хрупходу...

Номер патента: 955115

Опубликовано: 30.08.1982

Авторы: Али-Заде, Барьюдин, Джафаров, Качанов, Кулизаде

МПК: G06G 7/48

Метки: моделирования, муфты, скольжения, электромагнитной

...системой Г-Д (5), и электромагнитной муф- отой скольжения (5 , р, с 1 ) производится преобразование в соответствиис выражением 1. Устройство для моделированияэлектромагнитной муфты скольжения, содержащее приводной электродвигатель, выходной вал которого кинематически соединен с генератором постоянного тока, один вывод якоря которого соединен с одним выводом якоря электродвигателя постоянного тока, кинематицески связанного с тахогенератором, выход которого соединен с первым входом вычислительного блока, выход которого соединен с первь 1 л 1 входом управляел 1 ого тиристорного преобразователя, второй вход которого соединен с эадатчиком посто. янного напряжения, а выход управ ляемого тиристорного преобразователя соединен с обмоткой...

Номер патента: 949759

Опубликовано: 07.08.1982

Авторы: Волохов, Качанов, Крайний, Прокопов

МПК: H02K 51/00

Метки: трансмиссия, униполярная

...генератора 14 и двигателя 15 посажены на втулки 16 и 17, изготовленные из Ферромагнитного материала. В верхней части трансмиссии установлены цилиндрические емкости 18 и сильфон 19. Емкости 18 сооб щаются с внутренней полостью трансмиссии через полые стойки 20 и 21 и отверстия в корпусе статора 9, причем, как показано на Фиг,2, каждая из емкостей 18 сообщается с внутрен ней полостью генератора через полую стойку 20, имеющую выход в верхней части емкости 18, а с внутренней полостью двигателя вчерез полую стойку 21, имеющую выход в нижней части емкости 18. Сильфон 19 сообщается свнутренней полостью трансмиссии черезотверстие в корпусе статора 9, какпоказано на фиг.1,В нижней части корйуса статора 9 имеется также отверстие,...

Номер патента: 947736

Опубликовано: 30.07.1982

Авторы: Денисов, Качанов, Кирисова, Конжуков, Масленников, Черменский

МПК: G01N 27/82

Метки: дефектоскопии, образцов

...изобретения - повышение точности изготовления образцов.Поставленная цель достигается тем, что азотируют насквозь стальную ленту, толщина которой соответствует требуемой глубине трещины, приклеивают эту ленту на стальное основание и используют полученное соединение в качестве заготовки.Способ реализуется следующим образом.Стальную ленту, например, из хромистой нержавеющей стали с толщиной, соответствующей. требуемой глубине трещины, азотируют по типовому режиму при С = 560 - 580 С в течение 30 ч. После азотирования наклеивают ленту на стальное основание, наприе , изнержавеющей хромоникелевойи. Склеивать рекомендуется эпо" ным клеем по типовой технологии: С = 120 С,= 10 ч. После склейки нагружают рабочую часть полученной заготовки...

Номер патента: 943929

Опубликовано: 15.07.1982

Авторы: Качанов, Негробов, Чернушенко

МПК: H01P 1/38

Метки: невзаимное

...содержит 2 о три симметрично переплетенных иизолированных один от другого индуктивных проводника 1, расположенных между намагниченными Ферритовыми пластинами 2, и образующих с тре943929 3мя конденсаторами 3 три параллельных контура, подключенных с одной стороны к заземленным проводникам 4. Каждая реактивная цепь последовательно включена между соответствующими входами 5 и параллельными контурами, при этом реактивные цепи выполнены в виде симметрично переплетенных и изолированных один от другого индуктивных проводников 6, располо" женных между дополнительно введенны" ми диэлектрическими вкладышами 7.При соответствующем выборе величин индуктивности индуктивных проводников 1, реактивных цепей и конденсаторов параллельных конту" ров, а...

Номер патента: 943665

Опубликовано: 15.07.1982

Авторы: Воронов, Качанов, Овчаренко

МПК: G05D 23/19

Метки: программного

...температуры 10 подключен к аналого-цифровому преобразователю (АЦП) 11. Выходы блока памяти 8, АЦП 11 и элемента задержки 9 подключены к элементу сравнения 12, выходы которого соединены через цифро-аналоговый преобразователь (ЦАП) 13 со входом исполнительного блока 14, который может быть выполнен в виде ключа 15, сумматора 16 и источника напря- жения 17. К другому входу исполнительного блока 14 подключен выход переключающего элемента 7, а выход исполнительного блока 14 соединен с нагревателем 18, расположенным вместе с датчиком 10 в объекте регулирования 19.Работа устройства основана на аппроксимации программы участками разгона (нагрева) и торможения (остывания) обьекта регулирования 19.Устройство работает следующим обр азам.1 В...

Номер патента: 938206

Опубликовано: 23.06.1982

Авторы: Белаш, Качанов

МПК: G01R 29/00

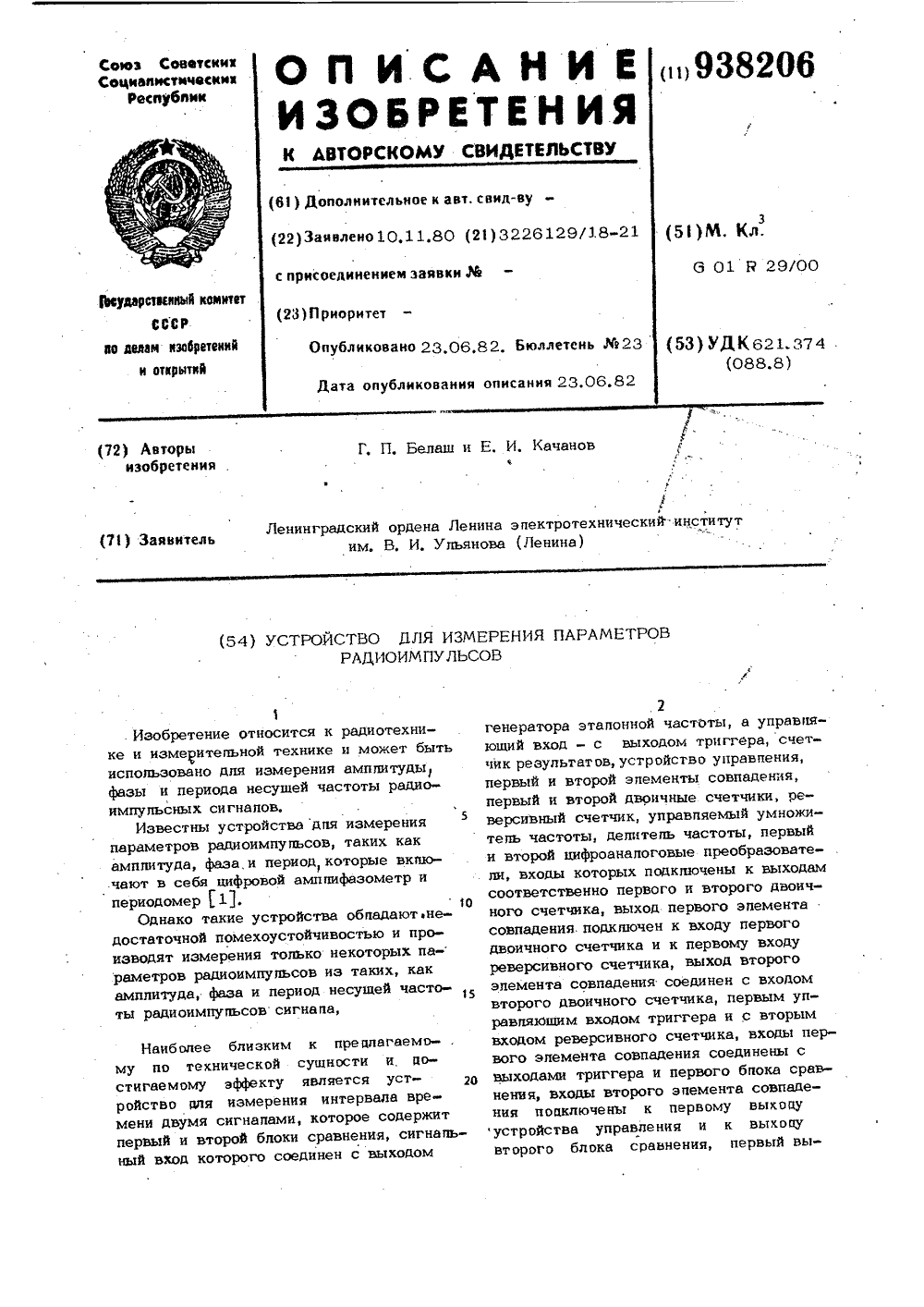

Метки: параметров, радиоимпульсов

...с входом счетчика 28 периода,первый и второй выходы второго запоминающего устройства 29 и выход кодового делителя 30 являются выходами устройства,Устройство работает следующим об -При нарастании опорного синусоидаль25ного сигнала в момент пересечения имнулевого потенциапа на первом выходеблока 2 одновибраторов появляется прямоугопьный импупьс, который поступаетна первый вход устройства 7 управпения.По заднему фронту этого импупьса бпок2 одновибраторов сформирует второй импульс, который появляется на.втором выходе бпока 2 одновибраторов. Этот импупьс производит сброс счетчиков 15, З 517 и 25, а также поступает на второйвход управления вычиспитепьного устройства 5,Процесс измерения начинается при поо явпении единичного...

Номер патента: 934461

Опубликовано: 07.06.1982

Авторы: Воронов, Гунбин, Зверев, Качанов, Мараховский

МПК: G05D 27/02

Метки: параметров, технологических

...последовательность импульсов, При наличии некоторого числа импульсов на выходе порогового элемента 3 счетчик-делитель 4 своим выходным импульсом устанавливает в момент времени б первый элемент 5 памяти в " "1" и тем самым на вход второго элемента И 7 схемы совпадения с выхода первого элемента 5 памяти подается "разрешающий потенциал". В момент времени 6 потенциал со схемы 19 задержки запускает формирователь 9, выходной импульс которого возвращает и исходное состояние четвертый элемент 20 памяти и происходит через второй элемент И 7 на вход третьего элемента 18 памяти и устанавливает его в "1". На выходе его подключен исполнительный элемент 21, управляющий средством сигнализации исправной работы устройства, В это время импульс с выхода...

Номер патента: 934118

Опубликовано: 07.06.1982

Авторы: Качанов, Мельников

МПК: F16K 17/04

Метки: клапан, предохранительный

...установленный на верхнем торце 10, вспомогательный сильфон 18 и вспомогательный трубогровод 23 в рабочую полость 21 рабочего сильфона 16. Вторая часть потока рабочей среды поступает из внутренней полости 12 запорного органа 9 через зазоры между внутренними стенками запорного органа 9 и демпфирующим элементом 15 и через коническое отверстие 5 о 15 2 О 25 зо 35 184дросселя 22 непосредственно в рабочую полость 21 рабочего сильфона 16.Оба потока при этом воздействуют на демпфирующий элемент 15 одновременно с противоположно направленными равными усилиями, что сохраняет динамическое равновесие демпфирующего Элемента 15 и исключает возникновение его колебаний. После заполнения рабочей средой вышеуказанных полостей предохранительный клапан...

Номер патента: 930263

Опубликовано: 23.05.1982

Авторы: Воронов, Качанов, Овчаренко

МПК: G05B 19/18, G05B 23/02

Метки: программного

...сравнения 1.Недостатком устройства являетсянизкая точность устройства, обусловленная воздействием возмущений на объектуправления. 11 ри наличии больших илидлительных рассогласований в системерегулятор не успевает отрабатыватьошибку на одном такте цикла регулиро 35вания, Вследствие этого часть программы не отрабатывается, что приводИт кнарушению всего технологического цикла.Цель изобретения - повышение точ 40ности устройства.Цель достигается тем, что устройстводля программного регулирования дополнительно содержит элемент запрета, входы которого подключены к выходам де 45лителя частоты и блока сравнения, авыход - к одному из входов блока оперативной памяти.На чертеже представлена функциональная схема устройства.Устройство содержит...

Номер патента: 928198

Опубликовано: 15.05.1982

Авторы: Качанов, Репин

МПК: G01N 11/10

Метки: вязкости

...измеритель времени прохождения в ней шарика, механизм Фиксации и сброса шарика состоит из магнитопроводящего стержня, съемного постоянного, магнита и прокладки из немагнит" ного материала, причем магнитопроводя;, щий стержень заделан в крышку герметичной емкости и делится на две части прокладкой из немагнитного материала, а постоянный магнит контактирует с магнитопроводящим стержнем с наруцной стороны емкости.На чертеже представлено предлагаемое устройство для измерения вязкости,Устройство состоит из магнитопроводящего стержня 1, закрепленного вкрышке 2 контейнера 3, выполненнойиз немагнитного материала. С внешнейстороны на магнитопроводящем стержне1 закреплен съемный постоянный магнит 1. Магнитопроводящий стермень 1разделен на две части...

Номер патента: 926661

Опубликовано: 07.05.1982

Авторы: Георгий, Качанов, Стреляев

МПК: G06F 11/28

Метки: действия, последовательного, сумматора-вычитателя

...следующим образом,Слагаемые А и В по входам 19 и 21 элементов И 1 и 2 синхронизируемые сигналом20, подаются на входы сумматора-вычитателя18. В то же время слагаемое А с выходаэлемента И 1 подается на вход элемента ИЛИ9 и с его выхода на вход счетчика 16, Вто.рое слагаемое с выхода элемента И 2 пода.ется на вход элемента 13 задержки и с еговыхода 30 на вход элемента И 6 на входкоторого по шине 23 поступает сигнал "Сложение". С выхода элемента И 4 второе слагаемое поступает на вход элемента ИЛИ 9 и сего выхода на вход счетчика 16. Таким обра.зом, на счетчике 16 .фиксируется суммарноеколичество единиц слагаемых в соответствиис левой частью выражения (1), Сумма с выхода сумматора 18 подается йа вход элемента 10 ИЛИ и с его выхода на...

Номер патента: 908852

Опубликовано: 28.02.1982

Авторы: Долотов, Качанов, Клюйко, Кувалдин, Новиков

МПК: C21D 1/42

Метки: давлением, металлических, нагрева, тонколистовых

...показана установка .с дополнительной обмоткой,подсоединенной к общему источнику питания, на фиг 2 - схема подсоединения дополнительной обмотки к выпрямителю или к источнику питания широтноимпульсного регулирования (пунктиром). Установка состоит иэ двух П-образных соосно расположенных магнитопроводов 1 и 2. В пазах торцовых частей верхнего подвижного и нижнего, жестко закрепленного, П-образных магни-топроводов 1 и 2 соответственно расположены токопроводы 3, подключенные к источнику 4 питания высокой частоты. Нижний магнитопровод 2 снабжен цополнительной обмоткой 5, расположенной в средней части магнитопровода и подключенной к общему источнику 4 питания. Источник питания выбирается в зависимости от предполагаемого режима работы...

Номер патента: 901213

Опубликовано: 30.01.1982

Авторы: Докучаев, Задорожний, Качанов, Коренной, Крылов, Логачев, Сыч

МПК: B65G 69/16

Метки: аспирируемая, грузов, погрузки, сыпучих, шахта, штабель

...предыдущего на смежных стенках на 1/4 своей высоты (фиг. 2) и занимают всю боковоую поверхность шах ты. Клапаны 4 и 5 образуют с продольными стенками 6 вентиляционные каналы 7 (фиг. 3). Продольные стенки 6 имеют свободные кромки 8. Шахта работает следующим образом.ЭОПоступающий с конвейера 9 сыпучий материал через разгрузочную течку 3 ссыпается во внутреннюю полость шахты. Падающий поток материала в месте формирования штабеля по мере его заполнения пооче- И редно открывает клапаны 4 и 5 и так до полной загрузки штабеля. Отсос запыленного воздуха осуществляется от места падения материала по четырем вентиляционным каналам 7, образованным клапанами 4 и 5 и продольными стенками 6, Запылен- фо ный воздух попадает в коллектор 2 и далее в...

Номер патента: 894258

Опубликовано: 30.12.1981

Автор: Качанов

МПК: F16F 1/40

Метки: амортизатор

...18, больше площади, обращенной в подпорщневую полость 19. Подпоршневая полость 19 наружного поршня 2 днища связана с подпоршневыми полостями 20 и 21 основного поршня 9 и внутреннего поршня 3 днища каналами 22. Полости 9, 20 и 21 заполнены рабочей жидкостью 23.Подпоршневая полость 24 дополнительного поршня 10, поджатого пружиной 25, связана с надпорщневой полостью 18 наружного поршня 2 днища каналами 26 и заполнена рабочей жидкостью 23.Амортизатор работает следующим образом,При приложении внешней нагрузки со стороны амортизируемого объекта (не показан) к толкателю 4, он перемещается вниз и тянет шток 5, связанный с основным поршнем 9, который перемещаясь вниз, выдавливает рабочую жидкость 23 из подпоршневой полости 20 основного поршня 9...
