Метатель сыпучих материалов

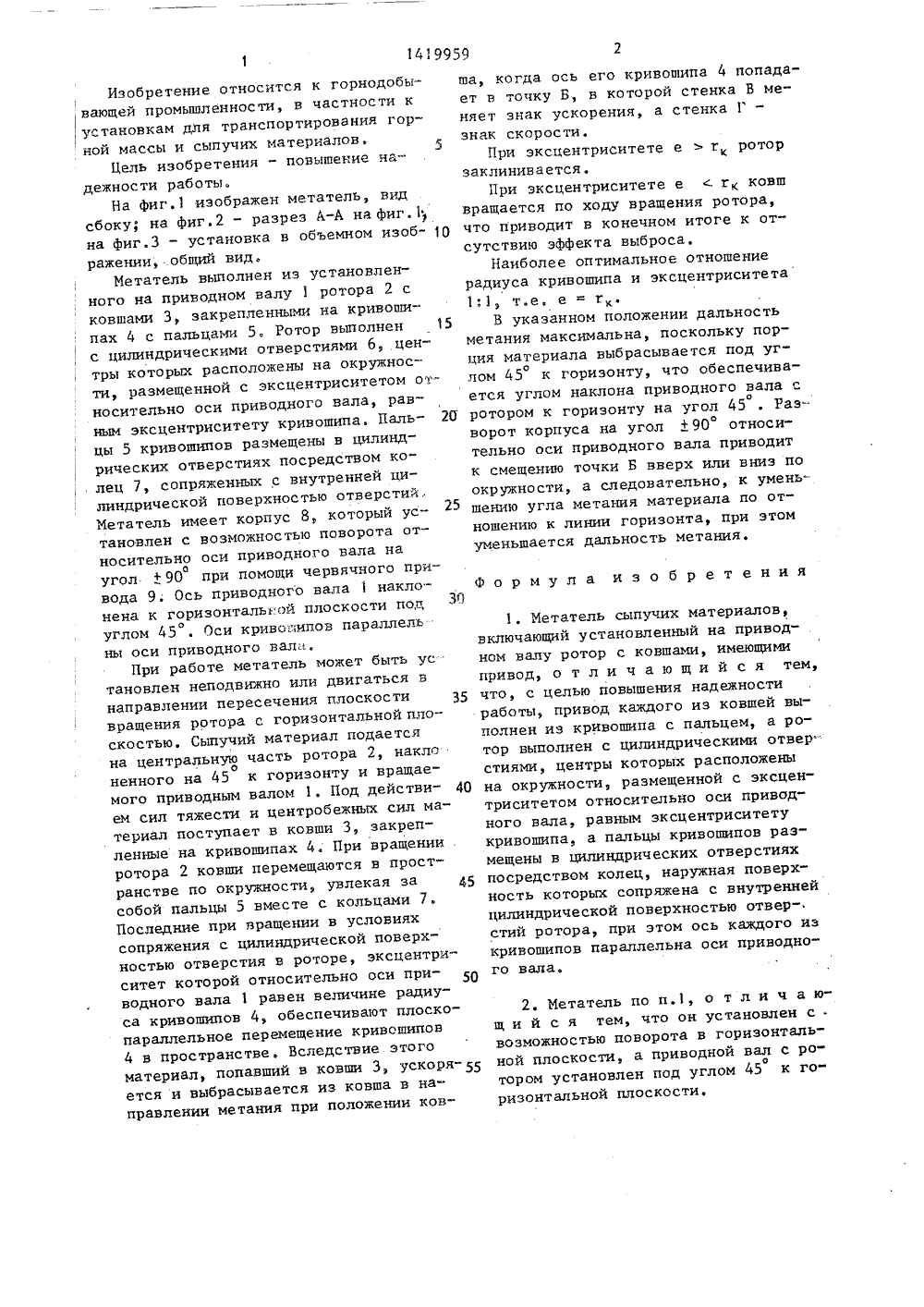

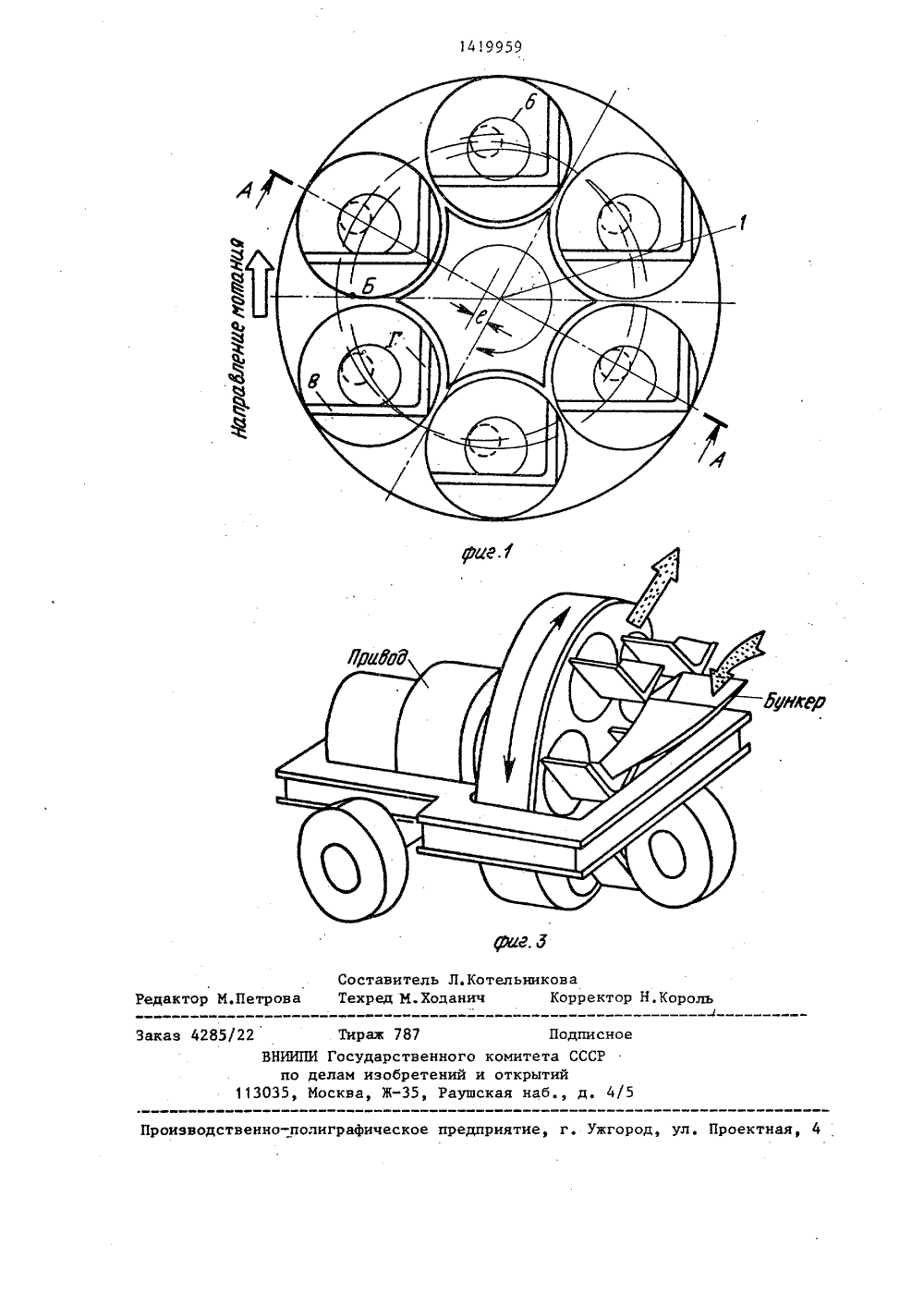

(19) 0 59 С 31/04 ОПИСАНИЕ ИЗОБРЕТЕНИЯ СУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ТОРСНОМУ СВИДЕТЕЛЬСТВ(71) Научно-производственное объединение по механизации, роботизации труда и совершенствования ремонтного обеспечения на предприятиях черной металлургии ЧерметмеханизацияИ Н (72) В,Г,Урчукин, М,У.Земцов, В.М,Климковский, В.М. Пасальский н В,ф.Иванченко.(56) Авторское свидетельство СССР У 1077838, кл, В 65 С 31/04, 1982.Авторское свидетельство СССР В 1021645, кл. В 65 С 31/04, 1981. (54) МЕТАТЕЛЬ СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к горнодобывающей промышленности, в частности к устройствам для транспортирования горной массы и сыпучих материалов, Цель - повышение надежности работы метателя. Выполнен метатель в виде установленного на валу 1 рото ра 2 с ковшами 3, Привод каждого иэ ковшей выполнен в виде кривошипа 4 с пальцем 5. Ось каждого из кривошипов 4 параллельна оси вала 1. Пальцы 5 кривошипов установлены посредством колец 7 в цилиндрических отверстиях, выполненных в роторе 2. Центры отверстий расположены по окружности, раэ" мещенной с эксцентриситетом относительно оси приводного вала 1При вращении ротора 2 ковши 3 перемещаются в пространстве по окружности, увлекая за собой пальцы 5 с кольцами. Последние при вращении в условиях сопряжения с цилиндрической поверхностью отверстия в роторе 2, эксцентриситет которой относительно оси ва- э ла равен величине радиуса кривошипов 4, обеспечивают плоскопараллельное перемещение кривошипов 4 в простран- Сф стве. За счет этого попавший в ковши 3 материал ускоряется и выбрасывается из ковша 3 в направлении метания. 1 з. п. ф-лы, 3 ил. 1 ваВВьИзобретение относится к горнодобывающей промышленности, в частности кустановкам для транспортирования горной массы и сыпучих материалов,Бель изобретения - повышение надежности работы.На фиг.1 изображен метатель, видсбоку; на фиг. 2 - разрез А-А на фиг. 1на фиг.3 - установка в объемном изображении, .общий вид.Метатель выполнен из установленного на приводном валу 1 ротора 2 сковшами 3, закрепленными на кривошипах 4 с пальцами 5. Ротор выполнен 15с цилиндрическими отверстиями 6, центры которых расположены на окружности, размещенной с эксцентриситетом от".носительно оси приводного вала, равным эксцентриситету кривошипа. Пальцы 5 кривошипов размещены в цилиндрических отверстиях посредством колец 7, сопряженных с внутренней цилиндрической поверхностью отверстий,.Метатель имеет корпус 8, который установлен с возможностью поворота относительно оси приводного вала нааугол + 90 при помощи червячного привода 9. Ось приводного вала 1 наклонена к горизонталь.ой плоскости подуглом 45. Оси криводипов параллельны оси приводного вали,При работе метатель может быть установлен неподвижно или двигаться внаправлении пересечения плоскости 35вращения ротора с горизонтальной плоскостью, Сыпучий материал подаетсяна центральную часть ротора 2, наклсоненного на 45 к горизонту и вращаемого приводным валом 1. Под действием сил тяжести и центробежных сил материал поступает в ковши 3, закрепленные на кривошипах 4. При вращенииротора 2 ковши перемещаются в пространстве по окружности, увлекая за 45собой пальцы 5 вместе с кольцами 7.Последние при вращении в условияхсопряжения с цилиндрической поверхностью отверстия в роторе, эксцентриситет которой относительно оси при 0водного вала 1 равен величине радиуса кривошипов 4, обеспечивают плоскопараллельное перемещение кривошипов4 в пространстве. Вследствие этогоматериал, попавший в ковши 3, ускоряется и выбрасывается из ковша в направлении метания при положении ковша, когда ось его кривошипа 4 попадает в точку Б, в которой стенка В меняет знак ускорения, а стенка Г -знак скорости.При эксцентриситете ег роторзаклинивается.При эксцентриситете е с г ковшвращается по ходу вращения ротора,что приводит в конечном итоге к отсутствию эффекта выброса,Наиболее оптимальное отношениерадиуса кривошипа и эксцентриситета1:1, т.е. е = гВ укаэанном положении дальностьметания максимальна, поскольку порция материала выбрасывается под уголом 45 к горизонту, что обеспечивается углом наклона приводного вала сротором к горизонту на угол 45 . Раз-.ворот корпуса на угол + 90 относительно оси приводного вала приводитк смещению точки Б вверх или вниз поокружности, а следовательно, к уменьшению угла метания материала по отношению к линии горизонта, при этомуменьшается дальность метания.Формула изобретения1. Метатель сыпучих материалов, включающий установленный на приводном валу ротор с ковшами, имеющими привод, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы, привод каждого из ковшей выполнен из кривошипа с пальцем, а ротор выполнен с цилиндрическими отвер стиями, центры которых расположены на окружности, размещенной с эксцентриситетом относительно оси приводного вала, равным эксцентриситету кривошипа, а пальцы кривошипов размещены в цилиндрических отверстиях посредством колец, наружная поверхность которых сопряжена с внутренней цилиндрической поверхностью отвер-. стий ротора, при этом ось каждого из кривошипов параллельна оси приводного вала.2. Метатель по п.1, о т л и ч а ющ и й с я тем, что он установлен с . возможностью поворота в горизонтальной плоскости а приводной вал с ротором установлен под углом 45 к горизонтальной плоскости,/22 аказ роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 ИИПИ Государственногопо делам изобретений и5, Москва, Ж, Раушс Подписноемитета СССРткрытийя наб., д, 4/5
