Способ определения показателя термической инерции реле температуры
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 620842
Авторы: Гурфинкель, Иванченко
Текст

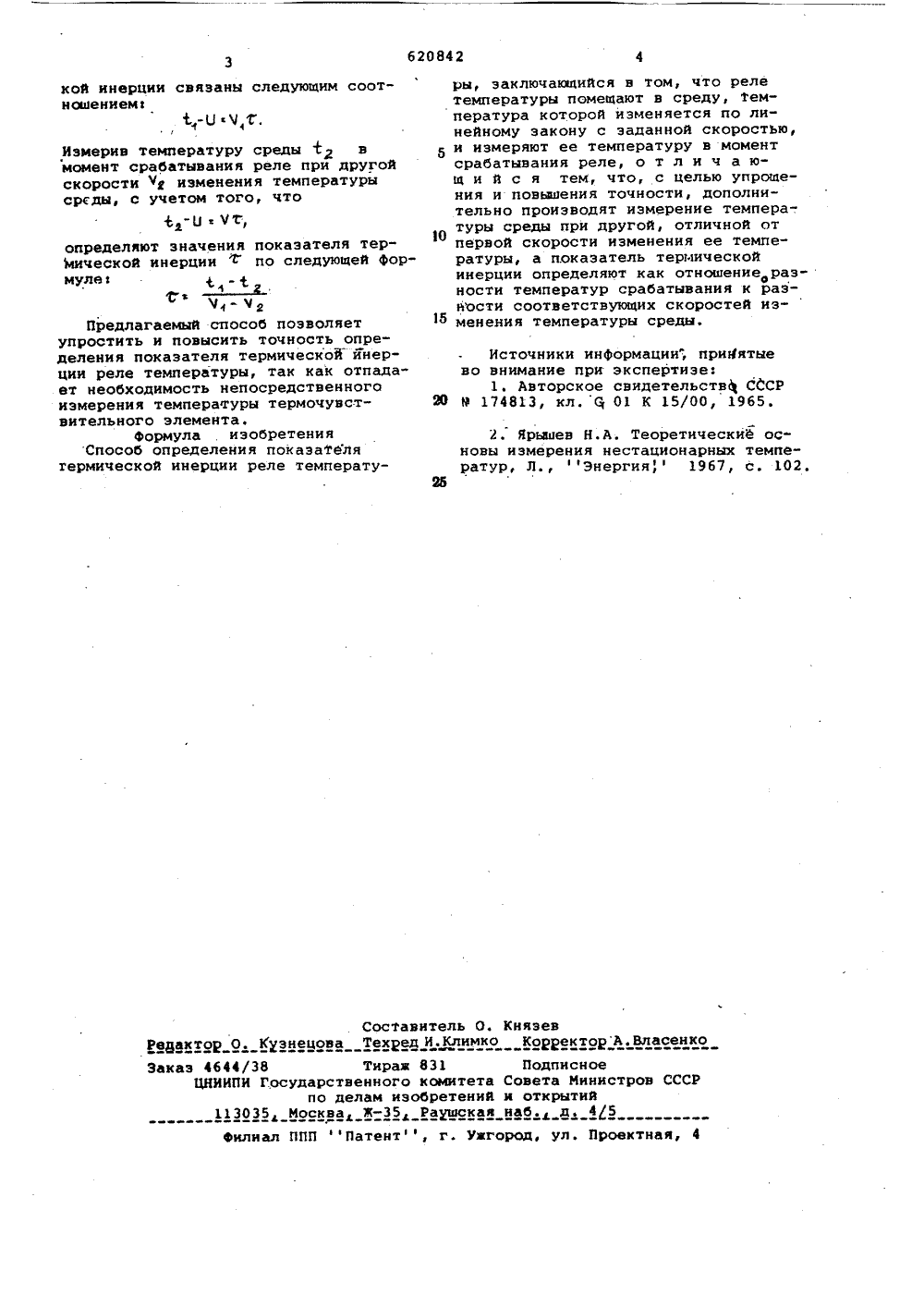

ОКИСАНИЕ ИЗОБРЕТЕНИЯ Союз Сфветскиа Сфциапистическик Респубник(61) Дополнительное к ает. сви 3) 3 ЬВ, Кл. Я 01 К 15/00 409464/18 явлено 043076 присоединением зая Государственный комитетСовета Министров СССРпо делам изобретенийн открытий(7) Заявит 41 СНОС ПРЕДЕЛЕНИЯ ПОКАЗАТЕЛЯ ТЕРМИЧЕСКОИНЕРЦИИ РЕЛЕ ТЕМПЕРАТУРЫ Це ение ния п еле(43) Опубликовано 250 (45) Дата опубликован Изобретение относится к измерительной технике, в частности к способам определения термической инерции различных реле температуры.Известен способ определения постоянной термической инерции, состоящий в том, что показания датчика снимают в среде с постоянной темпера- турой в два момента времени стадии регулярного теплового режима Я .Однако этот способ неприменим для исследования датчиков реле температурысрабатывающих при одной фиксированной температуре.Наиболее близким по технической15 сущности является способ, эаключакдцийся в том, что реле температуры помещают в среду, температура которой изменяется по линейному закону с заданной скоростью, и измеряют ее температуру в момент срабатывания реле 2 .Указанный способ неприемлем для исследования реле те"пературы если 25 измерение температуры термочувствительного элемента не представляется возможным, например, когда термо- . чувствительный элемент расположен внутри герметичной или вакуумированной полости. лью изобретения является упрощ и повышение точности определеоказателя термической инерции р температуры.Указанная цель достигается тем,о в известном способе, заключающемв помещении реле температуры веду, температура которой изменяет" ся по линейному закону с заданной скоростью, и измерении ее температур в момент срабатывания реле, дополнительно производят измерейие температуры среды при другой, отличной от первой скорости изменения ее температуры, а показатель термической инерции определяют как отношение разности температур срабатывания к разности соответствующих скоростей изменения температуры.Для определения показателя термической инерции реле температурыего помещают в среду, температура которой изменяется с заданной постоянной скоростью Чт, и определяют температуру средыв момент срабатывания реле. Из теории регулярного режима известно, что температура О .термочувствительного элемента, температура среды 11, скорость ее изменения Ъ, и показатель термичес620842 О.мко КнязевКорректор Подписное Совета Мини к открытий наб. д, 4 Составитель Техред И. Кли Тираж 831 енного комитета лам изобретений ЖРаушскаяРедактор О. КузнецоваЗаказ 4644/38ЦНИИПИ Государстпо д113035 Москва Власенк ов СССР ал ППП Патент, г. ужгород, ул. Проектная,кой инерции связаны следующим соотношением1- Ч,Г. Измерив температуру среды 12 в момент срабатывания реле при другой скорости у изменения температуры среди, с учетом того, что-о, определяют значения показателя термической инерциипо следующей форЧ-Предлагаемый способ позволяет упростить и повысить точность определения показателя термической йнерции реле температуры, так как отпадает необходимость непосредственного измерения температуры термочувствительного элемента.Формула . изобретенияСпособ определения показаТелятермической инерции реле температуры, заключающийся в том, что релетемпературы помещают в среду, температура которой изменяется по линейному закону с заданной скоростью,5 и измеряют ее температуру в моментсрабатывания реле, о т л и ч а ющ и й с я тем, что, с целью упрощения и повьааения точности, дополнительно производят измерение температуры среды при другой, отличной отпервой скорости изменения ее температуры, а показатель термическойинерции определяют как отношениевразности температур срабатывания к раэ- иости соответствующих скоростей иэ 15 менения температуры среды,Источники информации", приМятыево внимание при экспертизе:1. Авторское свидетельств СССР20 9 174813, кл. (3 01 К 15/00, 1965. 2. Ярышев Н.А. Теоретические основы измерения нестационарных температур, Л., Энергия, 1967, с. 102,
СмотретьЗаявка
2409464, 04.10.1976
ПРЕДПРИЯТИЕ ПЯ Г-4371
ИВАНЧЕНКО ЛЮДМИЛА МИХАЙЛОВНА, ГУРФИНКЕЛЬ ВАЛЕРИЙ ОВШЕЕВИЧ
МПК / Метки
МПК: G01K 15/00
Метки: инерции, показателя, реле, температуры, термической
Опубликовано: 25.08.1978
