Ионов

Номер патента: 1235531

Опубликовано: 07.06.1986

Авторы: Балашов, Горб, Ионов, Тимошенко, Хмара, Шипилов

МПК: B02C 1/02, B02C 23/00

Метки: измельчитель, лабораторный

...в обогащении, производстве5 и переработке строительных и специальных материалов, в лабораторной и научно-исследовательской практике для испытаний и разработок.Цель изобретения - выявление возможностей повышения эффективности. 10На чертеже показана кинематическая схема предлагаемого измельчителя.Б корпусе 1 измельчителя смонтированы верхняя дробилка с дробящими щеками 2, ацтифазно качающимися на осях 3 подве 15 са, нижняя дробилка с вращающимися рабочими органами 4 ца приводных валах 5 и колосниковой решеткой 6 и короб 7 грохота с подвесками 8. Привод изглельчителя помимо валов 5 содержит пару трехзвецников с кривошипами 9, шатунами 10 и о коромыслами 11. Кривоципы жестко соедицецй приводными валами 5, а с шатунами шарнирно связаны...

Номер патента: 1230817

Опубликовано: 15.05.1986

Автор: Ионов

МПК: B27B 5/00

Метки: древесины, поперечной, распиловки

...дополнительные 1;образные упоры 4 и 5, закрепленные шарнирно на раме 1 и подпружиненные относительно нее пружинами 6. Шарниры 7 дополнитель- О ных упоров 4 и 5 могут быть выполнены регулируемыми.Дополнительные упоры 4 и 5 содержат шарнирные шипы 8 с ограничителями 9 их поворота, установленными под шипами 8.Для поворота дополнительных упоров 4 и 5 относительно шарниров 7 на раме 1 установлен привод 10, выполненный, например, в виде гидроцилиндра.Каждый из дополнительных Ьобразных упоров 4 и 5 выполнен из 1;образных плас- Зо тин 11, жестко соединенных полосами 12, при этом образуя коробчатый корпус, Рабочая поверхность 13 выполнена выпуклой и имеет окно, в котором размещен шип 8 с пружиной 14. Шарниры 7 дополнительных упоров 4 и 5...

Номер патента: 1229053

Опубликовано: 07.05.1986

Авторы: Ионов, Лукомская, Манина, Сапрыкин, Филиппов

МПК: B29C 35/02, G01N 33/44

Метки: вулканизации, летучих, продуктов

...способа,Для осуществления способа используется плунжерная пресс-форма 1 с индикаторами 2 перемещения нагружаемогопеременными грузами 3 плунжера 4.Пресс-Форма герметиэирована резиновыми уплотнителями 5, уплотняющими также кольцевые каналы 6, выточку 7 итермопару 8, размещенную в центре нагреваемого от нагревателя 9, имеющегопрограммный эадатчик 10 температуры,испытуемого образца,При насьпцении воздухом и влагойпрессуют образец под максимальным дав 1 Олением Рсоздаваемым от перемен-.ных грузов,.например, давлением жидкости в гидроцилиндре, открывая кольцевую выточку 7 в плунжере путем перемещения соответствующего уплотнителя 5 в канале 6 и подавая по ней воду и воздух под давлением Р. По окон" чании насьпцения, происходящего при...

Номер патента: 1224470

Опубликовано: 15.04.1986

Авторы: Ионов, Константинов, Рывкин

МПК: E21B 19/00, F15B 15/00

Метки: бурового, гидропривод, станка

...следующим образом.При проведении спускоподъемных операций с колонной бурильных труб управление гидродвигателем осуществляется распределителем 18 при распределителе 22 в позиции 24.Г 1 ри спуске колонны бурильных труб трубозахватный орган 3 захватывает колонну при ходе вниз и освобождает при ходе вверх.При подъеме колонны бурильных труб трубозахватный орган захватывает колонну при ходе вверх и освобождает при ходе вниз.При освобождении колонны трубозахватным органом последняя удерживается трубодержателем. Для движения трубозахватного органа 3 вверх распределитель 18 устанавливается в позицию 19, и масло от насоса 9 через распределитель 18 поступает в поршневую полость 26 гидроцилиндра, связанную с его штоковой полостью 27,...

Номер патента: 1215072

Опубликовано: 28.02.1986

Авторы: Аршанский, Ионов, Каплан, Чернышев, Шерман, Эйдель

МПК: G01R 31/333

Метки: аппаратов, варианты, высоковольтных, его, емкостных, испытаний, отключение, переменного, токов

...сосредоточенной емкости, переходное восстанавливающееся напряжение на зажимахиспытуемого аппарата 14 определяетсяпостоянным напряжением на первом конденсаторе 5, напряжением промышленной частоты источника переменноготока 1, составляющей от затухающегоколебательного разряда третьего конденсатора 10 на второй реактор 4 через второй резистор 11 и составляющей, связанной с повышением напряжения на ветви из второго конденсатора 8 и первого резистора 9 вследствие прекращения протекания отстающего испытательного тока черезиспытуемый аппарат 14 и первый реактор 2.Последние две составляющие имеютодинаковые частоты и декременты затухания и направлены взаимно противоположно, причем первая из- них превышает вторую, что обеспечивает правильное...

Номер патента: 1214845

Опубликовано: 28.02.1986

Авторы: Губкин, Ионов

МПК: E02D 7/22

Метки: анкера, винтового, погружения, штанга

...соединения оголовка 1 с трубчатым корпусом 2 расположены горизонтальная плита 5 и зажим для крепления стержня 6 анкера, который выполнен в виде смонтированного на кронштейне У в полости оголовка 1 опорного ролика 8 и поворотного в вертикальной плоскости рычага 9. На сво" бодном конце рычага 9 с возможностью вращения относительно оси Щ смонтирована стопорная шайба 11, кото - рая имеет острую кромку 12 и паз 13 под подпружиненный фиксатор 14, причем стопорная шайба 11 подпружинена и с помощью пружины 15 соединена с кронштейном 7, на котором установлен опорный ролик 8. В центральной части горизонтальной плиты 5 закреплен расположенный в корпусе 2 конусообразный элемент 16 Работа штанги для погружениявинтового анкера...

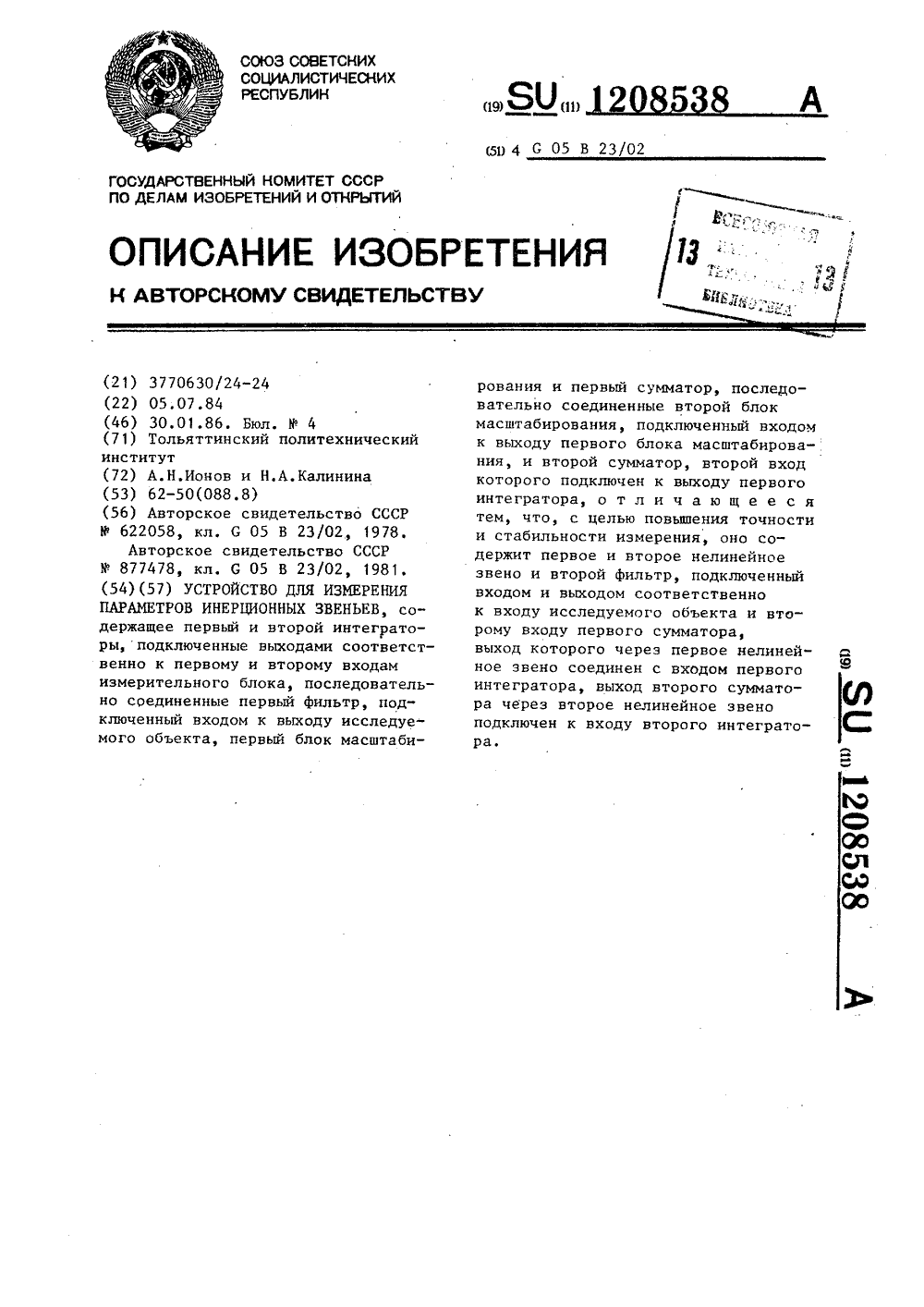

Номер патента: 1208538

Опубликовано: 30.01.1986

Авторы: Ионов, Калинина

МПК: G05B 23/02

Метки: звеньев, инерционных, параметров

...подключен к другому входу измеритель. ного блока 8.Блоки масштабирования и интеграторы могут быть выполнень на интегральных операционных усилителях (например, К 140 УД 5). Причем интеграторы снабжаются переключателем который позволяет им работать как в режиме интегрирования, так и,в режиме усиления, кроме того, интеграторы должны иметь кнопку сброса на нуль. Эта кнопка подключается параллельно емкости, которая находится в обратной связи операционного усилителя.Нелинейные звенья типа зоны нечувствительности могут также быть выполнены на базе операционных усилителей.Процесс измерения состоит из,цвух операций настройки коэффициентов усиления блоков 4 и 10 масштабирования, измерения параметров звена.Установка коэффициентов осуществляется...

Номер патента: 1205248

Опубликовано: 15.01.1986

Авторы: Балов, Васютин, Зуйков, Ионов, Каштанов, Масленкова, Осетров

МПК: H03B 11/00, H03K 3/53

Метки: генератор, ключевой

...конденсатора 7. Дополнительная обмотка зарядного дросселя 4 соединена с входнымивыводами блока 19 управления. О Первые выводы первого и второгорезистров 2 1 и 24 и анод второгодиода 23 объединены и подключенык первому входному и первому Выходному выводам блока 19 управления, ка тод диода 20 соединен с вторым входным выводом блока 19 управления,а его анод - с вторым выводом первогорезистора 21 и первым выводом конденсатора 22, второй вывод которого 2 О подключен к катоду второго диода 23,второму выводу второго резистора 24и второму выходному выводу блока 19управления.Ключевой генератор работает сле.дующим образом.В исходном состоянии накопительный конденсатор 7 заряжен до некоторого отрицательного напряжения 0Сно(фиг. 2 а). С...

Номер патента: 1201501

Опубликовано: 30.12.1985

Авторы: Гене, Ионов, Осипчук

МПК: E01C 19/05, E21C 37/00

Метки: гидромолот

...содержит рабочий инструмент 1, который крепится кпоршню 2, размещенному в цилиндре 3ударного механизма. Цилиндр 3 имеет 15упоры 4. Внутри цилиндра под поршнемрасположена пружина 5. Внутренниедиаметры напорного 6 и сливного 7трубопроводов равны внутреннемудиаметру цилиндра 3Напорный трубо Опровод 6 имеет аккумулятор 8 жидкости. Напорный клапан 9 расположенв трубопроводе 6 между ударным механизмом и аккумулятором. Трубопровод7 имеет сливной клапан.10, установленный в месте входа трубопровода7 в резервуар 11, имеющий упор 12.Клапаны 9 и 10 кинематически связанймежду собой, например, параллелограммом 13 с возвратной пружиной 14.Резервуар 11 соединен трубопроводом15 с насосом 16 для подвода к немурабочей жидкости 17. Рабочий...

Номер патента: 1198551

Опубликовано: 15.12.1985

Автор: Ионов

МПК: G06G 7/52

Метки: времени, процессов, случайных, стационарности

...усилителя переменного тока.Блок 2 представляет собой Мполосовых Фильтров, перекрывающих в сумме весь частотйый диапазон исследуемого процесса Ц). Число ФильтровМ = 2,3п зависит от типа и характера исследуемого процесса.Блок 3 умножения перемножает выходные напряжения отдельных фильтров. Детектор 4 преобразует двухполярное выходное напряжение блока 3 умножения в однополярное. Э оЭтот блок может быть построен на основе любой схемы амплитудного детектора.Интегратор 5 в простом случае может состоять из обычной цепи,8551Амплитудный анализатор 6 можетбыть выполнен на двухуровневомсравнивающем устройстве,Устройство работает следующим5 образом,Исследуемый случайный процесс(1) подается на вход блока 1, гдеиэ него вычитается постоянная...

Номер патента: 1197731

Опубликовано: 15.12.1985

Авторы: Гене, Ионов, Прокофьев, Тимошенко, Хмара, Шипилов, Штепа

МПК: B02C 1/02

Метки: дробилка, щековая

...вал. Последующие звенья-шатун 9, дополнительный эксцентриковый вал 10 и рычаг 11 замыкают кинематическую цепь привода качаний щеки 4 на оси 3.Звено (вал) 8 генерирует основную частоту, качаний щеки 4 (двигатель не показан), а звено 10 и сопряженные звенья дополнительно сообщают щеке 4 высокочастотную составляющую. Крутящий момент валу 10 может передаваться от вала 8 через повышающую трансмиссию с большим 12 и малым 13 шкивами.В варианте выполнения по фиг. 3 основной эксцентриковый вал 8 - генератор основной частоты качаний и дополнительный вал 10 - генератор повышенной частоты взаимосвязаны посредством шатуна 9. Вращение ва 197731 2лу 10 может передаваться черезповышающую трансмиссию со шкивами 12, 13.В варианте по фиг. 4...

Номер патента: 1197035

Опубликовано: 07.12.1985

Авторы: Гросфельд, Ионов, Косых

МПК: H03B 5/32

Метки: генератора, кварцевого, термокомпенсации

...с + о между териодатчиком 1 икварцевым резонатором управляемогокварцевого генератора 8 существуетдинамическая разность температур,определяемая выражениемгде Тт - температура термодатчика,Таким образом, если в предлагаемом устройстве коэффициент К принятравным (: -) , то ошибка компенсацииЬЕ. О (Т,-Р-О) -2 01 Т,-Т,Р-Т 1 =О. 197035В реальных условиях существуетпогрешность определения температурыи тепловых инерционностей термодатчика 1 и управляемого кварцевогогенератора 8, что ведет к существо-ванию динамической ошибки,термокомпенсации. Так при ошибке определенияотемпературы дТ0,01 , относительнойкрутизне ТЧХ управляемого кварцевого10 генератора 88 =. 510 1/град,- .т.разнице тепловых постоянных времениЬ = 20 с и ошибКе их определения3 С...

Номер патента: 1191972

Опубликовано: 15.11.1985

Автор: Ионов

МПК: H01H 33/75

Метки: выключатель, высоковольтный, масляный

...металлокерамикой (дан только разрез верхней части неподвижного кон такта, обращенного в сторону дугогасительной камеры).Масляный выключатель, (фиг, 1) содержит цилиндр 1, в котором расположена дугогасительная камера 2, не подвижный розеточный контакт 3 и подвижной контакт 4. Дугогасительная камера 2 имеет поперечный дутьевой канал 5, выхлопной канал 6 и вытянутое в сторону выхлопного кана ла 6 центральное отверстие 7. Неподвижный розеточный контакт 3 имеет ряд ламелей одинаковой высоты и выступающую ламель 8, расположенную под вытянутой частью центрального 30 отверстия 7 в ближайшей к неподвижному контакту перегородке камеры 2. Трансформаторное масло 9 заполняет подкамерноепространство 10 и активную часть дугогасительной камеры...

Номер патента: 1188246

Опубликовано: 30.10.1985

Автор: Ионов

МПК: E02D 7/22

Метки: анкеров, винтовых, грунт, погружения

...а именно к устройствам для погружения винтовых анкеров в грунт.Цель изобретения - уменьшение 5 трудоемкости заведения анкера в штан. гу.На фиг.1 изображено устройство при заправке (1) и перед заправкой (11) штанги анкером, общий вид, на Фиг.2 " то же, вид сверху.Устройство включает базовую машину с грузоподъемной стрелой 1, рукоятью 2, на которой с помощью шарнирной оси 3 установлен вилко образный кронштейн 4 с возможностью Фиксации положения посредством стопорного приспособления 5. Причем на вилкообразном кронштейне 4 посредством шарнирной оси 6 смонтиро ван привод вращения (вращатель) 7 с жестко присоединенной штангой 8, положение которой изменяется посредством системы управления, состоящей из гидройилиндров 9 и 10 и...

Номер патента: 1181137

Опубликовано: 23.09.1985

Авторы: Быкова, Ионов, Савич

МПК: H03M 1/20

Метки: индуктивный, перемещений, угловых

...выходных напряженийузлов 8 и 9 питания катушек, поступающихна входы компаратора 14. Если напряжения 111(фиг. 4) на выходе узла 9 питания больше .напрякения Ц 2 на выходе узла 8 питания,то на выходе компаратора 14 присутствуетвысокий потенциал (1), Этот сигнал, поступаяна вход переключателя 10, обеспечивает прохож.дение на выход последнего сигнала Ц 1. Еслинапряжение О 2 больше Ц 1, то на выходекомпаратора 14 присутствует низкий потенциал(О) и переключатель 1 О осуществляет передачуна выход сигнала О 2.Для устранения неоднозначности отсчета уг.ловых перемещений подсчитывается число пе. реключений катушек 5 и 6 с момента начала измерения. С этой целью сигнал (1 4 (фиг. 4) с выхода переключателя 10 подается на вход дифференцируюшей...

Номер патента: 1178561

Опубликовано: 15.09.1985

Авторы: Ионов, Курганов, Курышев, Мокляк

МПК: B23K 31/02, B23K 37/02

Метки: инструмента, сварочного, юстировки

...сваркой деталей, Устройство установлено над платой-заготовкой 10, закрепленной на подвижной части координатной системы 11, представляюгцей собой стол, перемешаюшийся в двух взаимно перпендикулярных направлениях для совмещения контактных площадок платы со свариваемыми деталями и центром вращения корпу са 1.Устройство работает следующим образам. Для обеспечения качественной сварки детали, присоединяемой к контактной плошадке платы-заготовки 1 О в строго заданной точке, плата-заготовка перемешается посредством координатной системы 11 в двух взаимно перпендикулярных направлениях и точка, где должна быть осуществлена сварка, совмешается с осью вращения корпуса 1, под которой затем помещается свариваемая деталь. Поскольку точность...

Номер патента: 1175874

Опубликовано: 30.08.1985

Авторы: Жедек, Ионов, Стефанович, Сурай

МПК: G01N 30/94

Метки: витамина, муке, травяной

...нат рия различной концентрации .с цельюустановления оптимальных количествиспользуемого восстановителя. Результаты представлены в табл, 1. Таблица Определение оптимальной концентрации боргидрида натрия для востановления Филлохинона Используемая концентрация боргидрида натрия в этаноле, % 0,02 0,05 0,1 О, 2 / О, 1 / О, 51, О Определено витаминаК) 81 е 5 8913 100 100 98 1 9 бвО 96 2) В каждом варианте добавляли по 0,1 раствора,) н-бутанела к 10 мл бензола: добав ляют 0,2 мл н-бутанола и хорошо перемешивают, Пробирку ставят в темное место на 3 ч. Заполняют колонку диаметром 10 см слоем силикагеля 2 см ) и св.ерху него насыпают 1 см 25 безводного сульфата натрия, Содержпое пробирки пропускают через колонку, а пробирку .ополаскивают пятью...

Номер патента: 1172588

Опубликовано: 15.08.1985

Авторы: Ионов, Новиков, Тимошенко, Хмара, Шипилов, Штепа

МПК: B02C 1/02, B02C 1/06

Метки: дробилка, лабораторная, щековая

...Изобретение относится к дроблению и измельчению пород и материалов, а именно к щековым дробилкам, и может быть использовано, преимущественно, в лабораторной и исследовательской практике разработки и применения дробилок для строительно-дорожной, горнодобывающей и других отраслей промышленности,Цель изобретения - выявление оптимальных параметров работы дробилки.На. фиг. 1 схематически изображена предлагаемая дробилка с кривошипношатунным приводом; на фиг. 2 - то же,с виброприводом. Предложенная дробилка содержит корпус 1 с неподвижными дробящими щеками 2, и подвижную дробящую щеку 3 двустороннего действия, образующую с неподвижными 1 цеками 2 две камеры 4 дробления. Шека 3 снабжена двумя упорами 5. Ведомое звено б привода 7 снабжено...

Номер патента: 1171764

Опубликовано: 07.08.1985

Авторы: Бобров, Воробьев, Ионов, Лукомская, Сапрыкин, Сидоров, Тумашов

МПК: G05D 23/19

Метки: вулканизации, режимом, тепловым

...и надежности устройства. 5На чертеже приведена схема предлагаемого устройства,Устройство состоит из обрабатываемого изделия 1 и, подключенных к сумматору 2, двух последовательно 1 О соединенных цепочек: термодатчиков 3 и 4, необходимых для измерения на- о о ружнойи внутреннейтемператур вулканизируемого изделия 1, блоков 5 и 6 сравнения, масштабных уси лителей 7 и 8. Выход сумматора 2 через последовательно соединенные преобразователь 9 напряжения в частоту, ключ 10, счетчик 11, компаратор 12, триггер 13 подключен к ис полнительному механизму 14 и к одному из входов ключа 10. Другой вход последнего через компаратор 15 и блок 16 выбора максимального сигнала связан с выходами блоков 5 и 6 25 сравнения, свободные входы которых и...

Номер патента: 799269

Опубликовано: 30.07.1985

Авторы: Басс, Булах, Ионов, Рассихин

МПК: B29D 30/00

Метки: вулканизации, резиновых

...тем, что в устройстве для вулканизации резиновых изделий, содержащем пресс-форму с 50 формующими элементами, имеющими вкладыши из диэлектрического материала, установленный по центрупресс"формы волновод, связанный с источником СВЧ-энергии и приводом, 55 поворота, и смонтированный на волно воде излучатель, на волноводе смонтирован дополнительный излучатель,69 2 расположенный от имеющегося на рас-стоянии, соответствующем расстояниюмежду торцами вкладьпней из диэлектрического материала.На фиг. 1 изображено описываемоеустройстве в момент вулканизациишины с губчатым наполнителем; нафиг.2 - то же, в момент вулканизации массивной шины, на фиг,З - тоже, в момент вулканизации покрышкипневматической шины,Устройство для вулканизации...

Номер патента: 1168410

Опубликовано: 23.07.1985

Авторы: Гене, Ионов, Тимошенко, Шипилов

МПК: B28B 1/087

Метки: бетонной, виброплощадка, смеси, уплотнения

...стороны, установленные с меньшим зазором, затем, перемещаясь вверх, касаетСя верхних ограничителей 3 противоположнойстороны, т.е. установленных с боль шим зазором, после чего под действием гравитационных сил опускается вниз и ударяется о нижние упругие ограничители одной, а затем другой стороны. В это время ударник 5, 50 скользя по каткам 8, опускаетсявниз и сжимает упругие элементы 9, После прохождения нижнего положения под действием кривошипно-шатунного механизма 10 и сил упругости упру- . 55 гих элементов 9 ударник 5 снованачинает двигаться вверх и циклповторяется. За.з.) )е)цу бойком 6 ударникаи подвижкой )амой 1 принят рава)дмрадиусу крйвошилно) о вала, исходяз извесн"., го с во 1) ) вы к.):,шатунного механизь)а, к;) орэ...

Номер патента: 1167151

Опубликовано: 15.07.1985

Авторы: Авдеев, Брандт, Ионов, Костиков, Кувшинников, Муханов, Сазонов, Семененко, Харитонов, Шипков

МПК: C01B 31/00

Метки: алюминия, графита, соединений, хлоридом

...стеклянную ампулу помещают определенное количество А 1 С 1 и 3 , например, для приготовления 23/-ного раствора брали 3 г А 1 С 13 марки "х,ч."и 10 г иода марки "х.ч.", ампулуоохлаждают до -78 С сухим льдом, чтобы исключить потери Л .при вакуумировании, вакуумируют до давления 1,3 Паотпаивают. После отпайки ампулу помещают в печь, выдерживают при 200 С воЭлектропроводностьб , (Ол м ),соединения графита в образцах Измерение 74,6" 10 4,9 10 4,5 10 4, 110 1,6 10 После синтеза 4,4 10 4,8 10 4,510 4, 110 0,410через 1 ч Через 180 дней 3 11 течение 1-1,5 ч, затем ампулу вынимают, охлаждают, вскрывают в сухой камере и содержимое измельчают в ступке.При концентрации раствора хлорида алюминия в расплавленном иоде меньше 9% хлорид алюминия...

Номер патента: 538540

Опубликовано: 23.06.1985

Авторы: Баденков, Басс, Девяткин, Ионов, Лысов, Пономарев, Прозоровский, Тальрозе, Тарасенко, Фомина

МПК: B29D 30/00

Метки: вулканизации, пневматических, покрышек, шин

...оси покрышки, Вводят излучатели в полость покрышки послезаполнения ее прессующим агентом путем действия сил инерции, обеспечиваемых скоростью вращения не менее3 5385 120 об/мин. Подачу СВЧ-энергии излу чателями в полость производят после завершения процесса формирования и сближения бортов покрышки, Для расчета мощности СВЧ-энергии, которую 5 необходимо вводить в полость покрьппки для ее вулканизации, следует использовать зависимость 40 где Р - .требуемая мощность, кВт,д 1 - желательная скорость нагрева изделия, град/мин;6 - вес нагреваемого изделия, 15кг;С - средняя теплоемкость нагреваемого изделия, град/мин;- КПД электродинамическогоустройства, 7. 20Применительно к автомобильнымпокрышкам размеров от 155-13 до320-508 и КПД...

Номер патента: 1163071

Опубликовано: 23.06.1985

Авторы: Байков, Бувайло, Ионов

МПК: F16F 15/00

Метки: вибропоглощающий, трубопровод

...1 изображен предлагаемый трубопровод, общий вид; на фиг. 2 - сечениеА - А на фиг. 1; на фиг. 3 - виброакустические характеристики предлагаемого и известного трубопроводов,Вибропоглощающий трубопровод содержит концентрично расположенные внутреннюю 1 и внешнюю 2 трубы, составленныепо крайней мере из двух сегментных частей,имеющих жестко соединенные с ними повсей длине образующей продольные ребра 453 и слой разделяющего их вязкоупругогоматериала 4.Установлено, что обязательным условием достижения высокого эффекта вибропоглощения на балочных формах колебаний трубопровода предлагаемой конструкции является выполнение следующих соотношений между геометрическими размерами его элементов:Ьс = (0,9 - 1,0) Ьтр Нр = (01 - 025) Рьпри этом длина...

Номер патента: 758667

Опубликовано: 23.06.1985

Авторы: Афанасьева, Басс, Ионов, Кобыльчак, Лысов, Россихин

МПК: B29D 30/00

Метки: вулканизации, пневматических, покрышек, шин

...из диэлектрического материала с диэлектрической проницаемостью, равной диэлектрической проницаемости деталей покрышлГля обеспечения одинаковой суммарной толщины вкладышей и деталейпокрышки на всех участках радиального сечения покрьшжи вкладьпди выполнены различными по толщине, причем толщина вкладьдпей в зоне боковой стенки покрьпдки больше, чем в зоне протектора.Ия Фиг, 1 изображено описываемое устройство в положении вулканизации; на фиг, 2 - то же, в положении перед закрытием пресс-Фори; на фиг, 3 то же, в положении выгрузки вулканизованной покрышки.устрОЙство для вулканизации покрышек пневматических шин, содержит :.ресс-форму с нижним 1,секторныьа". средними 2 и верхним 3 Формующими элемента ж,которые снабжены соответственно...

Номер патента: 555611

Опубликовано: 23.06.1985

Авторы: Басс, Войнов, Дубинин, Ионов, Кеперша, Кобыльчак, Лысов, Молчанов, Пономарев, Прозоровский

МПК: B29D 30/00

Метки: вулканизации, высокочастотном, покрышек, поле

...волновод выполнен разъемным по длине, при.чем крайняя подвижная часть подпру. -жинена относительно среднеи, жестко35связанной с держателем, а излучательСВЧ-энергии шарнирно смонтирован наволноводе и подпружинен в радиальном,направлении,Излучатель СВЧ"энергии связан сприводом вращения посредством закреп- ф ленной на крайней подвижной части волновода ведомой шестерни и взаимодействующей с ней ведущей шестерни, хвостовик которой подвижно установлен в направляющей, смонтированной на держателе.На фиг.1 показано описываемое устройство, общий вид, на фиг.2 и 3 то же, на стадиях работы.Устройство для вулканизации покрышек в высокочастотном поле содержит пресс-форму с нижним 1, средний 2 секторным и верхним 3 формующими элементами. В пресс-форме...

Номер патента: 1161152

Опубликовано: 15.06.1985

Авторы: Ахачинский, Гуленков, Ионов, Кожухов, Кочетков, Панарин, Таубкин, Уршанский

МПК: B01D 46/02

Метки: рукавный, фильтр

...чистого воздуха 5. Для удаления из фильтра пыли или волокон на бункере установлен шлюзовый затвор 6. Нижние торцовые части рукавов заглушены и не сообщаются с межрукавным пространством фильтра. Эти торцы снабжены ободками 7 иэ эластичного материала, например резины, предохраняющими ткань рукавов от повреждения при их соударении друг с другом и стенками бункера. Верхние торцовые части рукавов закреплены на верхней решетке 8 так, что полости рукавов сообщаются с коллектором чистого воздуха 4. Чтобы не происходило смятие рукавов при работе фильтра, внутри их помещен жесткий каркас 9, закрепленный посредством гибкой связи, например металлического тросика 10, на верхней решетке 8. Лля предотвращения смятиярениях, каждый рукав снабжен...

Номер патента: 1161151

Опубликовано: 15.06.1985

Авторы: Ахачинский, Гуленков, Ионов, Кожухов, Кочетков, Панарин, Таубкин, Уршанский

МПК: B01D 46/02

Метки: рукавный, фильтр

...нормальной работе фильтра запыленный воздух через патрубок 6 вводят в бункер 2. далее воздух через отверстие в решетке поступает 25 внутрь рукавдв 4. Проходя через рукавную ткань, воздух очищается от пыли и волокон и через клапаны (не показаны) попадает в камеру чистого воздуха 6, откуда отсасывается вентилятором. При регенерации рукавов (система регенерации не показана) пыпь и волокна иэ рукавов 4 выпадают в бункер 2, откуда выводятся шлюзовым затвором 8.При взрыве взвеси в объеме между стенкой бункера 2 и вставкой 9 часть взвеси и продуктов сгорания Фильтруется в объем вставки и зарукавное пространство, остальная масса .газа и пыли сбрасывается через взрыворазрядители 7. В результате существенного уменьшения объема взрывающейся...

Номер патента: 1158464

Опубликовано: 30.05.1985

Авторы: Голубев, Горышин, Гуцко, Ионов, Кулагин, Марков, Саруханов, Сахиниди, Федоров, Шалаев

МПК: B65G 67/42

Метки: опрокидыватель, рельсового, средства, транспортного

...пути 3 и привода поворота 4,Платформа 2 смонтирована на опорной раме 1 с возможностью поворота вокругшарнира 5, размещенногоо оси пути3.На поворотной платформе 2 размещены захваты б для фиксации вагонетки7. Под опорной рамой 1 размещен гидроцилиндр 8, состоящий из подвижногокорпуса 9 и неподвижного штока 10.Неподвижный шток 10 гидроцилиндра 8связан через трубопроводы 11 и распределитель 12 с гидроаккумулятором13 и компенсатором 14 утечки рабочейжидкости. На одной оси с шарниром 5посажена зубчатая шестерня 15, сцепленная с рейкой 1 б, закрепленной накорпуса 9 гидроцилиндра 8. В верхнейчасти опорной рамы 1 размещены упоры1.Устройство работает следующим образом.Поданная в опрокидыватель вагонетка останавливается и фиксируется...

Номер патента: 1157397

Опубликовано: 23.05.1985

Авторы: Громко, Ионов, Нех

МПК: G01N 3/56

Метки: снижения, трения

...способ снижения трения, 1 Озаключающийся в том, что испытуемоетрибосопряжение подвергают воздействию ультразвуковых колебаний,которые концентрируют на одном изэлементов (образец или контробразец) 15трибосопряжения. Наложение ультразвуковых колебаний в данном случаепозволяет снизить трение и ускорить, например, процесс приработки Я,Недостатками известного способа 26являются его низкая производительность и высокая потребляемая мощностьультразвука, что обусловлено необходимостью озвучивать масивныеобразцы и смазку, т.е. трибосопряжение в целом.Цель изобретения - повышениепроизводительности.Цель достигается тем, что согласноспособу снижения трения, заключающе- ЗОмуся в том, что испытуемое трибосопряжение подвергают воздействию...
