Игнатов

Номер патента: 1271675

Опубликовано: 23.11.1986

Авторы: Игнатов, Михайлов, Шапиро

МПК: B23B 45/00

Метки: валов, отверстий, расточки, фланцах

...колесо 7 входит в зацепление сколесом 9, установленным на направляющей оправке,10, а шестерня 8 входит в зацепление с зубчатым венцом11 резьбовой втулки 12, расположенной на направляющей оправке 10 и взадней опоре 2 с возможностью вращения и осевого перемещения.На торце втулки 12 жестко закреплен резцедержатель 13 с резцами 14,установленными в диаметрально проти(воположных пазах и на различный диаметр расточки, причем режущие кромкиих смещены относительно друг другапо оси втулки. Для обеспечения большей универсальности устройства втулка 12 может быть сменной. Оправка 10выполнена с направляющей и реэьбовойчастями, причем последняя расположена вне зоны обработки.Устройство работает следующим образом,При помощи разрезной втулки...

Номер патента: 752858

Опубликовано: 15.11.1986

Авторы: Александрова, Зузанов, Игнатов, Каменский, Кузьмин, Миронкин, Неведомский, Царик

МПК: B01D 45/08

Метки: аэрозолей, жидкости, отсоса

...снабжено отражателем, установ ленным снаружи ротора, причем ротор и отражатель выполнены в виде эквидистантно расположенных конусов, обращенных большим диаметром книзу, и установлены вертикально.На чертеже изображен общий вид устройства.Устройство состоит иэ вертикального корпуса 1, внутри которого установлен ротор 2, имеющий боковую коническую поверхность 3, обтянутую фильтровальной тканью 4. Внутри ротора 2 установлены вентиляторные лопатки 5. На некотором расстоянии 510 фильтра 11 закреплен конический насадок, способствующий снижению уровняшума, создаваемого выходящим воздухом из устройства. Корпус 1 опирается на ножки 13. С целью обеспечения требуемойсанитарными нормами эффективностиочистки воздуха от аэрозолей СОЖ даже при высокой...

Номер патента: 1270337

Опубликовано: 15.11.1986

Авторы: Дулин, Игнатов, Мосинец, Сафронов, Шестаков

МПК: E21C 41/06

Метки: мощных, разработки, рудных, тел

...очистную выемку и закладку выработанного прост 1)анства не менее трех этажей в группе камерами во взаимной увязке в три очереди. После подготовки сразу трех этажей вначале в первую очередь отрабатывают и закладывают твердеюгцим материалом фланговые камеры 1 секций в первом (верхнем ), втором (среднем ) и третьем (нижнем) этажах. При этом, секции каждого этажа расположены ио отношению к вышележащему этажу так, что фланговые камеры 1 отрабатывают между фланговыми камерами секций вышележащего этажа со смешением ио горизонтали относительно друг друга на полторы ширины каме)ы. После затвердения закладки в камерах 1 первой очереди во вторуго очередь отрабатывагот и закладывают центральные камеры 2 в группе, причем наклонная грань свода...

Номер патента: 1267621

Опубликовано: 30.10.1986

Авторы: Игнатов, Маматказин

МПК: H03M 1/86

Метки: «код-частота, многоканальный

...19, номер которогосоответствует номеру страницы оперативного накопителя 10, к которой происходит обращение, с соответствующего выхода дешифратора 18 поступаетсигнал, переключающий данный триггергруппы 19 в единичное положение - момент времени ТЗ (фиг.2 а),Одновременно сигнал с выхода элемента 11 задержки через элементИЛИ 12 поступает на информационныйвход триггера 13, который в моментвремени ТЗ также переключается в единичное положение сигналом с выходагенератора 5. Кроме того, в моментвремени Т 2 сигнал с выхода оперативного накопителя 10 через элементИ-ИЛИ 17 поступает на шину 24 и нашине 1 данных возникает последующийкод числа, адрес которого соответствует коду на выходных шинах 25 стробирования. По заднему фронту сигнала на шине...

Номер патента: 1264072

Опубликовано: 15.10.1986

Авторы: Игнатов, Куцемелов

МПК: G01N 33/38

Метки: извести, испытания

...8 имеет крышку15, к которой соосно втулке 16,размещенной в дышке 2, приваренанаправляющая трубка 17 со шкалойуказателя 10 уровня. На трубку 17насажен шланг 18 для соединения ссистемой принудительной вентяляции.В нижней части цилиндрического корпуса выполнено резьбовое отверстие20 для закрепления на вибраторе 5,Дно реакционной емкости выполнено спазами 21 для циркуляции теплоносителя в паровой рубашке.Устройство работает следующим образом, 45При испытании быстрогасящейся извести в пробоотборник 6 помещают пробу массой 0,3 - 0,5 кг и после еепогружения в воду или раствор электролита, например известковбе молоко,устанавливают в реакционную емкость4 над мелкоячеистой сеткой 11 накольцо 13, Устанавливают крышку,включают секундомер,...

Номер патента: 1263954

Опубликовано: 15.10.1986

Автор: Игнатов

МПК: F16K 15/14

Метки: клапан, прямоточный

...частью 4 и расположенной между боковыми пружинами 6, хвостовики 5 защемлены между седлами 1 и ограничителями 3, а упоры 7 расположены между хвостовиками 5 и пластинчатыми изогнутыми пружинами 8.В каждом ограничителе 3 выполнена ниша 9 и пластинчатая изогнутая пружина 8 размещена в ней.Каналы 2 седел 1 выполнены конфузор ными с соотношением площадей входа и выхода от 1:0,6 до и 1:0,8.Расстояние между свободным концом пружины 8 а меньше толщины в упора 7. Так как а( в, при сборке пружина 8 получает продольный изгиб.ЗоПромежуточный клапан работает следующим образом.Клапан начинает открываться, когда усилие от перепада давления на запорной части 4 становится больше усилия пружин 6 и 8. В начальной стадии открывания запорная часть 4 движется...

Номер патента: 1263915

Опубликовано: 15.10.1986

Авторы: Арутинова, Игнатов, Костанда, Логвинов, Скорынин

МПК: F04F 1/18

Метки: эрлифтная

...содержит подьемную трубу 1 с воздухоотделителем2 и смеситель 3, подключенный воздухопроводом 4 к источнику сжатого воздуха, и установленный с возможностьюосевого перемещения относительноподъемной трубы 1 всасывающиц патру бок 5, расположенный концентрично подъемной трубе 1 и имеющий в нижней части окна б, установка снабжена аккумулирующей емкостью 7 с впускным и выпускным отверстиями 8 и 9, в последнее из которых введен всасысвающий патрубок 5, а аккумулирующая емкость 7 выполнена из телескопических звеньев 10 и 11, при этом окна б всасывающего патрубка 5 выполнены треугольной Формы, а в нижней части аккумулируннцей емкости 7 выполнен рюк 12.Эрлифтная установка работает следующим образом.Сжатый воздух по воздухопроводу 4 . через...

Номер патента: 1262681

Опубликовано: 07.10.1986

Автор: Игнатов

МПК: H02P 7/68

Метки: взаимосвязанными, электроприводами

...независимо от количества регуляторов системы подчиненного регулирования, достигших уровня ограничения, расчетная структура системы, исходя из которой проводился выбор передаточных функций регуляторов-ограничителей, не изменяется, что позволяет получить оптимальные переходные процессы в контурах регулирования ограничения, упростить настройку и повысить надежность устройства,Формула изобретения Устройство управления взаимосвязанными электроприводами, управляемыми от общего Формирователя задающего сигнала, содержащее системы подчиненного регулирования параметров каждого электропривода и. регуляторы-ограничители с зоной нечувствительности в каждой системе по числу регуляторов системы подчиненного регулирования, подключенные первыми...

Номер патента: 1261145

Опубликовано: 30.09.1986

Авторы: Гантман, Игнатов, Мещеряков, Смогунов

МПК: B23K 1/12, H05K 3/34

Метки: навесных, пайки, печатной, плате, элементов

...шаблоном для подравнивания выводов элементов с обратной стороны платы, и засыпают насыпкой 10, устанавливают крышку 5 с прикреенным к ней упругим элементом 6 и закрывают замки 11.Иэ отверстия 12 вывинчивается заглушка, насыпка 10 и включается ультразвуковой генератор. Под действием ультразвуковых колебаний происходит равномерное заполнение средой свободного объема коробкиПо мере заполнения объема и уплотнения насыпки в процессе воздействия колебаний через отверстие 12 вводится дополнительное количество шариков. При появлении насыпки в отверстии 12 досыпку прекращают, воздействие ультразвука заканчивают и устройство устанавливают в приспособление для пайки и распаивают элементы на печатной плате.После охлаждения насыпку высыпают и...

Номер патента: 1260715

Опубликовано: 30.09.1986

Авторы: Игнатов, Самойлов, Станиславский, Черников, Чернятин

МПК: G01M 15/00

Метки: внутреннего, группы, двигателя, дифференцированной, многоцилиндрового, оценки, сгорания, состояния, технического, тихоходного, цилиндропоршневой

...вала после н.м.т.Полученные величины импульсов давления для каждого цилиндра сравнивают с предель- Я ной величиной и оценивают техническое состояние двигателя, 1 ил.-200 0 ЖО Ч 20 ИВО 5 ФО ЕОО ю ою Составитель А. АристТехред И. ВересТираж 778Государственного комитеталам изобретений и о 1 крыква, Ж - 35, Раушская наПатент, г. Ужгород, ул. вКорректорПодписноеСССРийд. 4(5роектная 4 Бут тор Н. Го5217/38 Ред Зак ВНИИПИ по д 113035, Мо или ал ПППИзобретение относится к эксплуатации тепловоз ных двигателей внутреннего сгорания и может быть использовано при их диагностировании.Целью изобретения является повышение точности оценки технического состояния цилиндропоршневой группы каждого цилиндра по импульсам давления в картере.На чертеже показана...

Номер патента: 1260506

Опубликовано: 30.09.1986

Авторы: Григоращенко, Игнатов, Кошелев, Решетников

МПК: E21B 17/00, E21B 33/10

Метки: колонн, обсадных, опрессовки, скважине

...ца поверхность образуют грифоны, переходящие в открытые фонтаны, как правило, заканчиваю 35щиеся ликвидацией скважин.Цель изобретения - повышение точности опрессовки при использовании в качестве рабочего агента газа.Указанная цель достигается тем, что устройство для опрессовки обсадных колонн вскважине, содержащее заглушенный снизуполый корпус, на ца 1)ужцой поверхности которого установлены пакерующие элементы,и источник давления рабочего агента, свя.занный каналами с полостью пакеруюцих 45элементов и через обратный клапан - сзатрубным пространством, снабжено установленным на корпусе между пакерукццими элементами дополнительным обратным клапаном, вход которого связан каналами смежцакерцой, а выход - с надпакернойполостями.На...

Номер патента: 1257801

Опубликовано: 15.09.1986

Авторы: Бот, Вайнштейн, Дементьев, Игнатов, Нежданова, Савельева, Семенова

МПК: H02P 9/30

Метки: вентильного, генератора, регулятор

...уровня измерительный стабилитрон 11 пробивается, обеспечивая протекание тока базы входного транзистора 9, В этом случае входной транзистор 9 открывается, предвыходной 8 и выходной 5 транзисторы закрываются, ток возбуждения и напряжение вентильного генератора снижаются. При этом, измерительный стабилитрон 11 переходит в непроводящее состояние, закрывая входной и открывая предвыходной и выходной транзисторы. Процесс открывания и закрывания выходного транзистора в этом режиме протекает непрерывно, а регулируемое напряжение поддерживается на заданном уровне.При открытии выходного транзистора потенциал его коллектора повышается, конденсатор 17 защиты заряжается через резистор 16 защиты и управляющий переход транзистора 15 защиты, транзистор...

Номер патента: 1255835

Опубликовано: 07.09.1986

Авторы: Давыдов, Дрогин, Игнатов, Курлыкин, Нестеров, Пирогов, Ясиненко

МПК: F27B 3/08

Метки: охлаждаемый, печи, стен, элемент

...инижний трубчатые или коробчатые кол,пекторы 6 и 7. В верхний коллектор 6оустанавливаются трубки системы 5 вторичного охлаждения. Низ верхнего коллектора 6 соединяют с верхом нижнегоколлектора 7 дополнительным труоопроводом 8. Затем охлаждаемый элемент заполняется охладителем например водой, оставляя свободный объем только в верхнем коллекторе 6,ниже системы вторичного охлаждения 5,Вся первичная рабочая система охлаждения элемента выполнена замкнутой и все соединения трубок с коллекторами и сами коллекторы выполнены герметичными, например, с помощью сварки. Вторичная система 5охлаждения соединена с проточной водой, т,е, имеет вход 9 и выход 1 Оохладителя.Предлагаемый охлаждаемый элементстен работает следующим образом.После установки...

Номер патента: 1254105

Опубликовано: 30.08.1986

Авторы: Ващинников, Забавин, Игнатов, Михайлов

МПК: E02B 8/08

Метки: водозаборной, рыбозащитное, установки

...1 установлен с возможностью вращения приводом (не пока зан) в подшипниках 2 и 3. Большее основание конуса 1 обращено к кодоисточнику, а к меньшему - подключен рыбоотвод 4. С внешней стороны конуса 1 по его образующей неподвижно размещен перфорированный промывной трубопровод 5, подключенный к водонапорному источнику (не показан). Внутри конуса 1 расположено рыбонаиравляющее приспособление, выполненное в виде двух неподвижных пластин 6, расположенных по обе стороны радиальной 25 плоскости, проодящей через трубопровод 5. Расстояние между пластинами 6 увеличивается от трубопровода 5 к оси конуса 1. Пластины 6 образуют между собой канал 7, расширяющийся к зоне влияния рыбоотвода 4. Пластины 6 трубопровода 5 могут ЗО быть выполнены в виде...

Номер патента: 338040

Опубликовано: 23.08.1986

Авторы: Бойко, Бровман, Игнатов, Римен, Симонов, Сурин

МПК: B22D 11/04

Метки: кристаллизатор

...с переменными амплитудой и шагом по периметру сечения.На фиг.1 представлен предлагаемый 1 кристаллизатор для отливки квадратных слитков; на фиг.2 и 3 - кристаллизаторы для отливки плоских слитков.Кристаллиэатор состоит иэ стальных плит 1 и рабочих стенок 2, выполнен п ных иэ толстых пластин со сверленными каналами а для охлаждающей воды.Рабочая поверхность волнистая, причем ее амплитуда на участках А меньше, а шаг больше, чем на осталь ной поверхности.На слябовых кристаллизаторах, конструкция которых аналогиЧна сортовому, на участке Б (фиг.2) амплитуда и шаг волны меньше, а на участках В Зп (фиг.З) волны переходят в плоские площадки (амплитуда равна нулю, а радиус - бесконечности). При разливке едактор Л,Письман Техред О.Гортв...

Номер патента: 1251908

Опубликовано: 23.08.1986

Авторы: Игнатов, Котусов, Семак, Щеголев

МПК: A61K 39/00, G01N 33/555

Метки: агглютинации, реакции, скорости

...толщиИй 5, 5, 1050 и 50 л)ч, которыми ко )илектук)тся лкзззцць)с цри 60 ры., 215 К 01 тн)Г)япроводят и )мерения с уснензий, нлученныхнрн те., жс лсланях в О, 1) Ч х;(,3 и );1 Г 1, Н ) 1 И Н И Н 11,10 ре)чл)1; г;)ч изчс р ни и н)гич(ской1,(1 О.13 1 с ЗТЗ 3 Х 1 КЛ )с)1 И 1С.СГ 5 Нн с 1 Р с м с 11)522 с,): )( )., (,с7 Г 1 -с 1 (,5)2( 1), 1), ) ) ( ), .), )Н р С, С)12)я Н) Н(И И С О 6) 0 И дОЛ Н) )1 3 ) Е Г с Г О В К.1 С.тОк, 06 рззовзнихс Я к,)31 ноч чйл)нт вр(ЛНИ, ОТ ООНЕГО 1 ИСГс) 1 ЗСИ)3 В СЛИЦИЕр 5 ОО ЬСЧ 1 К ЕТОЧИОИ ВЗВЕ(30 ЦсЧЛ 1 с)Г К)1 )нс)Н 3 И. 5 ИТС Рс).) РСЛ)СНИ (, И 310.11 31 С- чцй В формул (11, и соответ"1 у)они ечу)нзченв( Е и л= - Р онрсде.)ян 1 но резульг;3- Г;)Ч 01 ЕНКИ )с)ВИ)ЛС 101 ВЯ Ч( НИ ИНКУ 61)И ИИ В Ь 6 И р...

Номер патента: 1248637

Опубликовано: 07.08.1986

Авторы: Головко, Егоров, Игнатов, Кузнецова, Толмачев

МПК: B01D 53/02

Метки: адсорбции, избирательной, окиси, углерода

...до 35, а удельное количество очищаемого азота - от 38 до 6,1 глоль/кгПри очистке азота на слое цеолитаСаЛ при постоянной температуре 303 К 30 (30 С) поглощается лишь 1,6% окиси углерода. В этом случае коэффициентизбирательности составляет 12,3, аудельное количество очищаемого азота 7,0 моль/кг.35П ри м е р 2. Воздух, содержащий0,01% окиси углерода, при давлении0,10 МПа и температуре 78 К подаютсначала на слой цеолита СаХ, В процессе избирательной адсорбции СО температура воздуха и цеолита возрастает до 230 К. Коэффициент избирательного поглощения СО изменяется при этом от 2 19 до 12,8, а удельное количество очищаемого воздуха от 360 до 10,5 моль/кг, Затем очищаемый воздух пропускает через слой цеолита ИУ, температура газа и цеолита...

Номер патента: 1244644

Опубликовано: 15.07.1986

Авторы: Игнатов, Лапкина, Митюшев

МПК: G05D 27/00

Метки: питательной, процессом, среды, стерилизации

...блока ЗО 12 сравнения воздействует на селектор9 и ставит его в положение, при котором выходной сигнал блока 8 отключается от входа регулятора 11 расходапара и подключается к входу регулятора 10 расхода питательной среды через 35блок 15. После того, как режим нормализуется и давление пара войдет в допустимую область, корректирующий сигнал отключится от регулятора 10 и 4 Пподключится к регулятору 11 пара.В результате реализации данногоспособа обеспечивается поддержаниекритерия стерилизации на заданномуровне, повышается надежность, а так же уменьшаются расход пара и количество непригодных для ферментациипартий питательной среды. 124Изобретение относится к способам автоматического управления процессом непрерывной стерилизации питательных...

Номер патента: 1244134

Опубликовано: 15.07.1986

Авторы: Игнатов, Котлярова, Назаров, Селютин, Фомичев

МПК: C04B 41/86

Метки: ангоб

...цветных покрытий.В качестве исходного сырья используют беложгущуюся огнеупорную или тугоплавкую глины, каолин, отходы производства стекловолокна, представляющие собой остеклованные нити диаметром 30 - 2000 мкм, соль натрия или калия, мел, окись цинка, окись цирко,на.Ангоб готовят следующим образом.Отходы стекловолокна измельчают в шаровой мельнице сухого помола до ос 44134 3 татка на сите 140 отвсм 0,2-2,0%, затем подготавливают смеси стекловолокна с другими компонентами и производят мокрый помол их до остаткана "ите 10000 отв/см ОР 1-0 Р 5%Р приэтом влажность ангоба 40-45%, плотность 1 Р 42-1 Рб 2 г/смР текучесть 2025 с. 10 Полученную суспенэию наносят пуль.веризацией на свежесформованное илиобожженное иэделие, подсушивают иобжигают...

Номер патента: 1241351

Опубликовано: 30.06.1986

Авторы: Акопян, Дроздов, Забора, Игнатов, Охапкин, Чулин

МПК: H02K 1/14

Метки: статор, электрической

...причем накаждой части ярма расположены одноименные. полюса. Статор также содержит сосредоточенную волновую обмотку 5 возбуждения. Полюса имеют выемки б и 7 на поверхностях, примыкающихк обмотке. Края смежных полюсных на- ЗОконечников снабжены уступами 8 и 9ответной формы, которые расположеныкоаксиально друг над другом, при этомкрая заходят друг эа другаВ каждомзазоре между уступами размещена одна из сторон короткозамкнутого витка10 (фиг. 2 - фиг. 6) . Другая сторонакороткоэамкнутого витка может бытьразмещена или в области паза (фиг. 5)или в области над рабочим зазором(фиг, 6) . Края полюсных наконечниковс расположенными на них короткоэамк-,нутыми витками 10, а также пазы, образованные выемками б смежных полюсов, скошены относительно оси...

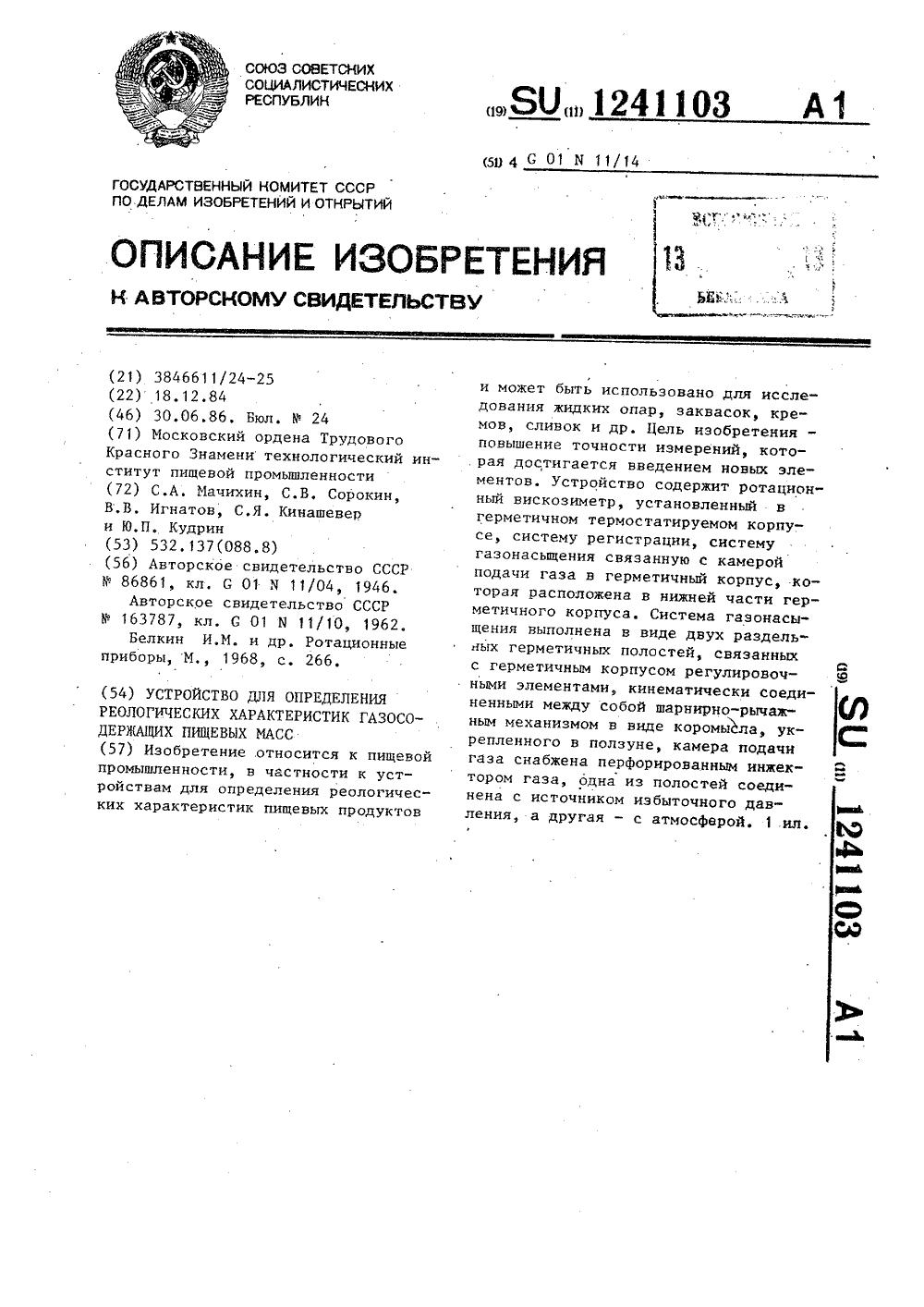

Номер патента: 1241103

Опубликовано: 30.06.1986

Авторы: Игнатов, Кинашевер, Кудрин, Мачихин, Сорокин

МПК: G01N 11/14

Метки: газосодержащих, масс, пищевых, реологических, характеристик

...вращением винта 20. При этом коромысло 17 поворачивается вокруг шарнира ползуна. 18 по ходу часовой стрелки, перемещая клапан 16 и вызывая тем самым уменьение количества газа, отводимого в атмосферу через полость 11Одновременно происходит перемещение клапана 15, увеличивая подачу газа в полость 12, камеру 21 и перфорированный инжектор 22. По достижении заданного газосодержания массы устанавливают вращением винта 20 выходное звено 19 и, следовательно, ползун 18 в исходное положение, обеспечивающее равновесное положение коромысла 17. При этом в корпусе 1 устанавливается избыточное давление, создаваемое подачей газа в корпус устройства и компенсирующее частичную дегаэацию испытуемой массы вследствие сдвиговых деформаций при проведении...

Номер патента: 1238106

Опубликовано: 15.06.1986

Авторы: Игнатов, Маматказин, Ховрина

МПК: G05B 23/02, G06F 17/00

Метки: воспроизведения, информации, кабельной, прокладке, трассировки, трассы

...ИЛИ 5 2 , поступающему сигнал , переключающий данный триггер , на счвтный вход счетчика 5 1 , . проис11 116 группы в положение О .5 ходит прибавление к коду счетчикаПроисходит э то следующим образом . единицы . По адресу , соответствующе- Оператор исходя из полученной информа- му коду счетчика 5 1 , в накопитель ции : горят элементы подсвета в адре 9 происходит запись кода счетчика , сах чертежа жгута ( начало и конец 2 3 ( в .данном случае единицы) . Далее: трассы) ; индицируется информация о щ оператор с помощью сигнала 113 апись номерах контактов , между которыми трассы", поступающего на установочдолжен быть проложен провод ; име- ный вход блок 19 памяти , переключается чертеж жгута, выбирает трассу ет триггер 54 в положение "О" и...

Номер патента: 1237590

Опубликовано: 15.06.1986

Авторы: Блынский, Игнатов

МПК: B65G 69/04

Метки: загрузки, сыпучего

...тележки 3. При этом корпуса 6 и 17 обгонных муфт 12 и 13 выполнены заодно с ведущими колесами по,евижной тележки 3. Велущие лиски8 каждой обгонной муфты 12 и 13 насажень, нд илицы соответствующих осей, в частности, 14, а ведомые диски 19 установлены на нг 33- пах в соответствук 3 их корпусах, в частности, 6. Для включения и выключения ка)кдой из обгонных муфт 2 и 13 служит нри вол, оордзованный стержнями 20, нажихНым диском 21 с корпусом няжимнго подшипника 22. Госле;ений посрелст)ом нарнир но закрепленной и полпружиненной вилки 23 связан с юдвижной тележкой 3 и, соо 1)стственно, с о;иой из тяг 24 или 25. 10- слелние через поводки 26 и 27, выполненные, непример, В Виде стеГ)жнсЙ, сВ 513 аны кинсматически с копирдми 28 и 29,...

Номер патента: 1236310

Опубликовано: 07.06.1986

Авторы: Виноградов, Игнатов, Комарова, Кураева

МПК: G01B 5/26

Метки: площади, шкурок

...припомощи шарниров с параллельными металлическими шарнирными тягами 4 и 5одинаковой длины и пружиной 6, приэтом металлические тяги 4 и 5 и пружина 6 при сложении устройства убираются в специальные ниши-углубления,сделанные в толще рычагов 1 и 2, Кметаллической шарнирной тяге 5 жестко прикреплена стрелка 7, Для фиксации междуглазья шкурки служит выступ8 на рычаге 1. В средней части рыча 1га 1 имеется шкала 9 из 5-10 колонокцифр, которые показывают площадь вкв. см. на каждую единицу длинышкурки при различной ширине правки,которая определяется по шкале 10 шириной правки шкурки, помещенной внижней части рычага 1, показаниямистрелки 7.Устройство работает следующим образом.Шкурку, снятую "трубкой", волосом наружу надевают на устройство так,...

Номер патента: 1235885

Опубликовано: 07.06.1986

Авторы: Алешин, Игнатов, Романова, Трегубова, Улуханов

МПК: C08K 13/02, C08L 63/00, C09D 3/58 ...

Метки: композиция, электроизоляции

...эпоксидной диановой смолы с мол. массой 380-600 с модификатором, выбранным из группы, включающей фенилизоцианат, 0-хлор фенилизоцианат, моно" бутилуретан и монофенилуретан, при молярном соотношении от 1:О,1 до 1:0,5Иэометилтетрагидрофталевый ангидрид2,4-Трис(диметиламинометил)фенолКварцевая мукаАэросилК приготовленному таким образом продукту последовательно при перемешивании добавляют изометилтетрагидрофталевый ангидрид, кварцевую муку, аэросил и 2,4,5-трис(диметиламинометил)фенол, Смесь перемешивают до получения однородной массы. Примеры композиций представленыв табл.1. Свойства композиций даныв табл,2.1235885 3Изобретение относится к получению с изоцианатами перемешиванием компокомпозиций электротехнического назна- кентов при 150 С...

Номер патента: 1235486

Опубликовано: 07.06.1986

Авторы: Дятлов, Евсеев, Игнатов, Красильников, Сердюков

МПК: A01M 9/00

Метки: опыливатель, пневматический

...хозяйстве, а также в химической технологии.Цель изобретения - обеспечение равномерного расхода и распыления высокодисперсного порошка малыми дозами,На чертеже показана схема пневматического опыливателя. 1 ООпыливатель состоит из источника 1 сжатого воздуха, который через патрубок 2 сообщен со смесителем в виде камеры 3 завихрения, имеющей выходное сопло 4,В камере 3 завихрения свободно размещены сферические элементы 5, выполненные15из материала с низкой плотностью. Опыливатель имеет также бункер 6 с выходнымотверстием 7 и дозатор в виде установленной в бункере вертикальной подпружиненной стойки 8. На стойке в зоне полости бункера закреплены пальцы 9, а в еенижней части в зоне выходного отверстиязакреплена заслонка 1 О. Нижняя часть...

Номер патента: 1234922

Опубликовано: 30.05.1986

Авторы: Забора, Игнатов, Ставинская, Ставинский

МПК: H02K 17/16

Метки: короткозамкнутый, ротор, электрической

...5 и 61,уменьшаются по направлению к средней части 5. Благодаря этому образуется ступенчатый рабочий зазор двигателя, увеличивающийся вдоль активной длины к краям магнитопровода.На Фиг,З зазорБ, имеющий место вдвигателе с равномерным вдоль активной длины зазором, в зоне над средней частью 5 уменьшен на 68, а взоне над крайней частью 12 магнитопровода 4 увеличен на ьЬ . указанное. ступенчатое изменение зазора в предлагаемой конструкции ротора можетбыть достигнуто без механической обработки поверхности ротора. Изображенный на Фиг,1 и 3 никтованный магнитопровод технологически просто реализуется путем отгиба эубцовых пластин относительно их плоскости на угол. 3-10. Для обеспечения указанного угла отгиба достаточно величины...

Номер патента: 1234630

Опубликовано: 30.05.1986

Авторы: Беркович, Булатов, Версилов, Дулин, Игнатов, Тарасенко, Шестаков

МПК: E21C 41/06

Метки: блока, днище, очистного

...Л.Сердюкова Редактор М.Циткина Корректор С.Шекмар Тираж 470ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва,: Ж 35, Раушская наб., д. 4/5 Заказ 2963/41 Подписное Производственно-полиграфическое предприятие, г.ужгород. ул.Проектная, 4 Изобретение относится к горной промышленности и может быть использо вано при разработке рудных месторож" дений подземным способом системами разработки с выпуском отбитой руды под обрушенными породами.Цель изобретения - повышение эффективности выпуска отбитой руды за счет ликвидации зависаний в днище блока.Днище очистного блока содержит выпускную воронку, дучку, две симмет рично расположенные погрузочные каме ры, сопряженные с доставочными выработками, и питатель с...

Номер патента: 1234135

Опубликовано: 30.05.1986

Авторы: Бурдина, Игнатов, Кабалинов, Путин

МПК: B23K 35/365

Метки: покрытия, состав, электродного

...электродных стержней приме" нялась проволока иэ никеля марки НП"2 диаметром 4,0 мм. Перед сваркой электроды прокаливали при 350 фС в течение 1,5 ч. Опробование проводили присварке образцов из никеля марки НП.толДвуокись титана 88 9 35 2щиной 4,0 мм. Сварку проводили постоянным током обратной полярности при .силе сварочного тока 160"200 А и. напряжении на дуге 28-32 В.Результаты опробования электродных покрытий оптимальных составов ниже (состав 1) и выше (состав 6) оптимальных значений (составы 2-5) приведены в табл 2.Из табл. 2 видно, что при оптимальнык содержаниях карбида ниобия от 4 до 97 (составы 2-5) в составе электродных покрытий уровень газовой защиты высокий, при этом степень легирования ниобием и углеродом значительно ниже,...

Номер патента: 1233247

Опубликовано: 23.05.1986

Авторы: Быстрицкий, Игнатов, Павлов, Парамонов

МПК: H02M 3/00

Метки: преобразователь-стабилизатор

...25 один раз за два цикла. При этом адрес обращения к постоянному накопителю 25 изменяется в зависимости от напряжения обратной связи с выпрямителя 10, а код адреса Б - в зависимости от величины входного напряжения. Преобразователь работает следующим образом.Задающий генератор 1 формирует прямоугольные импульсы, которые поступают на первый вход управляющего блока 11, на второй вход которого поступает напряжение обратной связи с вторичной обмотки 9 трансформатора 5 через выпрямитель 10. Пропорционально напряжению обратной связи на выходе блока 23 возникает код, который фиксируется на выходе регистра 24 в момент переключения триггера 28 сигналом с его прямого выхода. При этом в регистре 31 фиксируется код преобразователя 30 напряжения в...
