H03K 13/17 — H03K 13/17

Номер патента: 815903

Опубликовано: 23.03.1981

Авторы: Атоян, Кулиш, Лановский

МПК: H03K 13/17

Метки: длительностипереходного, процесса

...на выходах измерительного блока изменяются на противоположные.Перед началом измерения, по установившемуся значению измеряемого выходного напряжения устанавливают величины верхнего и нижнего значений напряжений порогов измерительного блока 1, разница между верхним и нижним значениями порогов напряжений является зоной норма (фиг. 2), фНа измеряемое и измерительное устройства одновременно поступает положительный перепад напряжения. Поскольку любая измеряемая система обладает постоянной времени, то напряжение переходного процесса на выходе этой системы появляется не сразу, а с некоторой задержкой. Однако счетчик 8 (определяющий время переходного процесса) при воздействии положительного перепада напряжения сразу не начинает считать импульсы...

Номер патента: 815904

Опубликовано: 23.03.1981

Автор: Селуянов

МПК: H03K 13/17

Метки: аналого-цифрового, параллельно-последователь-ного, преобразова-ния, самоконтролем

...И 17-19, первый дополнительный источник 20 эталонного напряжения (источник удвоенного эталонного напряжений положительной полярности), источник 21 эталонного напряжения положительной полярности, источник 22 эталонного напряжения отрицательной полярности, второй дополнительный источник 23 эталонного напряжения удвоенного эталонного напряжения отрицательной полярности), элемент ИЛИ 24, элемент 25 задержки, генератор 26 импульсов, распределитель 27, регистр 28, триггер 29, триггер 30 знака, логический блок 31Я резистивныи делитель 32, резистивные матрицы КК 33, 34.Устройство работает следующим образом.Весь цикл преобразования происходит за п тактов. п =а + и, где ир - число рабочих тактов; и= 1 - контрольный такт.Например, в...

Номер патента: 818003

Опубликовано: 30.03.1981

Автор: Любченко

МПК: H03K 13/17

Метки: аналого-цифровой, преобразовательпоразрядного, уравновешивания

...результатов уравновешивания осуществляется в конце тактов через равныеинтервалы времени Т, то можно задать такое тодля экспонентыО = О, ф К е /О (3)чтобы она проходила через точки дискретнойфункции 0 . Приравнивая выражения 2 и 3и считая т = Т, (4)находимОК 2 = О, К е "1 То(5)откудато = Т 1 о е/1 ц 2 1,44, (6)где Т - длительность такта уравновешивания.Следовательно, для осуществления параллельной коррекции можно задать область допустимого изменения компенсирующего напря.жения, ограниченную входным сигналом и экс.поненциальным сигналом, затухающим ло отношению к входному сигналу о постоянной времени то = 1, 44 Т.Аналого-цифровой преобразователь поразряд.ного уравновешивания работает следующим об.разом..По сигналу "Пуск" производится...

Номер патента: 818004

Опубликовано: 30.03.1981

Авторы: Вашкевич, Панков

МПК: H03K 13/17

Метки: код, преобразовательнапряжения, функциональный

...во времени различных схем функционального преобразователя. 8180044Операциям .по уравновешиванию преобразуемого напряжения предшествует нормирование,которое заключается в усилении напряженияМ таким образом, чтобы обеспечить егонахождение в заданном диапазоне. По сигна.лу распределителя 6 сигналов преобразуемоенапряжения, Ук передается коммутатором 1на вход усилителя 2 нормирования и черезусилитель 3 на вход блока 4. Коэффициент 10 усиления усилителя 2 нормирования. меняетсяпо тактам нормирования как 2 О где поХ1казатель Х 0 определяется по результатамсравнения в блоке 4 усиленного преобразуе.мого напряжения у 2 ос эталонным напряже.Инием У вырабатываемым источником 5,На этапе нормирования коэффициент усиленияусилителя 3 равен 1,...

Номер патента: 822349

Опубликовано: 15.04.1981

Авторы: Билинский, Немировский

МПК: H03K 13/17

Метки: адаптивный, аналого-цифровой

...Значение ак находится в регистре 5 и поступает на второй вход сумматора 2. В качестве второго слагаемого на сумматор 2 поступает величина п - результат квантования. Сумматор 2 Формирует значение отсчета сигнала хк=ак+пк. Эта величина поступает на вход ре гистра 3, но не меняет его состояния до поступления тактового импульса (задержанного) со второго выхода генератора 7, В регистре 3 сохраняется записанная на предыдущем такте величина 1 1 в -а+1+п. Эт величина совместно с величиной ХК=,=а+и с выхода сумматора 2 поступает на вход блока 4, Блок 4 долженвыдать один из. трех сигналов аХ= (О =(-Х, 1)ъО; аХСО нли аХ - О, причемпрнближейность равенства означает,что оно должно выполняться не только при точном равенстве отсчетов, но и в некотором...

Номер патента: 822350

Опубликовано: 15.04.1981

Авторы: Джанумов, Осмоловский, Серков, Четвериков

МПК: H03K 13/17

Метки: информации

...-ю И- менения микропрограммного управления, п и котором управляющие сигналы; циф- РровьМ кодом, представляющим собой код адреса коммутатора 1 и его канала, являющимся одновременно сигнам управления, по которому осущестловл яется коммутация того канал торому относится код адреса, записписаны в постоянном запоминающем устройстве 4, содержимое которого может быть изменено по командам с внешнего устройства.Программа опроса источников аналоговых сигналов из постоянного запоминающего устройства 4 через шину упФормула изобретения 1. Устройство обработки информации, содержащее последовательно соединенные коммутатор, аналого-цифровойпреобразователь и программно-временной блок, а также постоянное и буферное запоминающие устройства, первые шины...

Номер патента: 824431

Опубликовано: 23.04.1981

Автор: Балтрашевич

МПК: H03K 13/17

Метки: аналого-цифровой

...с выходом блока 1 сравнения и со вхо" дом первого логического элемента ОЭ) 14, выходы которого соединены со входами установки режима реверсивного счетчика 15, выходы БПЭ 9 соединены со счетными входами соответствующих, разрядов реверсивного счетчика 15; первый вход БРПИ 5 соединен с выходом второго ЛЭ 1 б, а второй вход БРПМ 5 соединен со входами начальной установки счетчика 10 и реверсив ного счетчика 15 и с выходом второго элемента И 17, первый вход которого соединен с выходом третьего ЛЭ 18, а второй вход - с выходом линии 11 задержки; выход разряда 19 переполнения реверсивного счетчика 15 соединен с первыми входами второго 1 б 55 и третьего 18 логических элементов;выход старшего разряда 20 реверсивного счетчика 15 соединенсо...

Номер патента: 824432

Опубликовано: 23.04.1981

Автор: Садыков

МПК: H03K 13/17

Метки: изменяю-щегося, код, монотонно

...дифференцирующего элементаформируется сигнал, величина которогоусловно принята за О,Устройство 1 сравнения формируетна одном выходе сигнал, когда входное напряжение Озх превышает выходное напряжение 0ПКН, при этомсигнал на другом выходе равен.О, инаоборот.При поступлении на вход преобразователя напряжения в код монотонновозрастающего напряжения иа выходедифференцирующего элемента 4 формируется сигнал, равный (фиг.2 в)который открывает элемент 7 совпаде 4432 4ния по одному иэ входов . Так как приэтом сигнал на выходе инвертора 5равен О, то элемент 6 совпадениядля прохождения сигналов закрыт.При входном напряжении 0 Вх, большем напряжения 08 шх ПКН (фиг, 2 а),на выходе устройствасравнения формируется сигнал, равный 1 (фиг. 2...

Номер патента: 824433

Опубликовано: 23.04.1981

Авторы: Балтрашевич, Мотиенко

МПК: H03K 13/17

Метки: код

...другой вход которогосоединен с единичным выхоДом триггера 11, единичный вход которогосоединен с входной шиной "Запуск" и45 со входом опроса устройства 5, анулевой - с выходом конца преобразования блока 6. Выход элемента 10 совпадения соединен со вторым управляющим входом блока 6,Блок 6 управления может быть реализован иа элементах И (фиг.2).устройство 5 определения разрядаможет быть реализовано на элементахИ и ИЛИ (фиг,3). На вход "О" подает 5ся сигнал при определении разряда,содержащего старший "О"., а на входТак как в преобразователе производится установка проверочной единицыв оцном разряде и возможен сброс в"О" соседнего более старшего разряда,то не надо тратить время на различныепереносы, что в свою очередь приводит,к сокращению...

Номер патента: 828402

Опубликовано: 07.05.1981

Авторы: Иванова, Калугин, Лачугин, Овчеренко

МПК: H03K 13/17

Метки: код

...счетчика, величина М; соответствуетзначению мантиссы, а величина коэффициента Й - величине порядка.Величина М; накапливается с шагом1При коде мантиссы, соответствуюРк.1 11щем значению 1 1 -- , 11, и поступлениик. 1очередного импульса Й увеличивается наединицу, и в мантиссе устанавливается код,1соответствующий значению - , т, е. числаРвсегда нормализованы,15 20 25 30 35 40 45 50 55 60 65 Преобразователь напряжения в код работает следующим образом.Код счетчика 8 мантиссы подается на ПКН 9 мантиссы, питающийся от источника 11 опорного напряжения, где он преобразуется в образцовое напряжение, которое, пройдя через ПКН 2 порядка, подается на вход сравнивающего устройства 1 с весом р 1, Если преобразуемое напряжение больше образцового,...

Номер патента: 828403

Опубликовано: 07.05.1981

Авторы: Барановский, Ермилов, Кукарин, Луговской, Попов

МПК: H03K 13/17

Метки: амплитуды, код, синусоидальногонапряжения

...устройством 3, которое выдает импульсы при О= Ух через ключи 7,открываемые устройством управления 6, вначале в старшие разряды счетчика 2, Вэтом случае ПКН вырабатывает ступенькимаксимальной величины Ь смакаКогда Ук ) Ух, в момент перехода синусоиды из положительной области в отрицательную блок определения знака 5 и уст 30 ройство управления через ключи 8 выдаютвычитающий импульс.Затем выпрямительный блок 4 перевертывает отрицательную полуволну, и приУ= Ух сравнивающее устройство 3 вы.35 дает импульсы через ключи 7 в средниеразряды счетчика 2, а на третьей положительной полуволне измеряемого напряжения сравнивающее устройство выдает импульсы в младшие разряды.40 После третьего полупериода, когда синусоида переходит из...

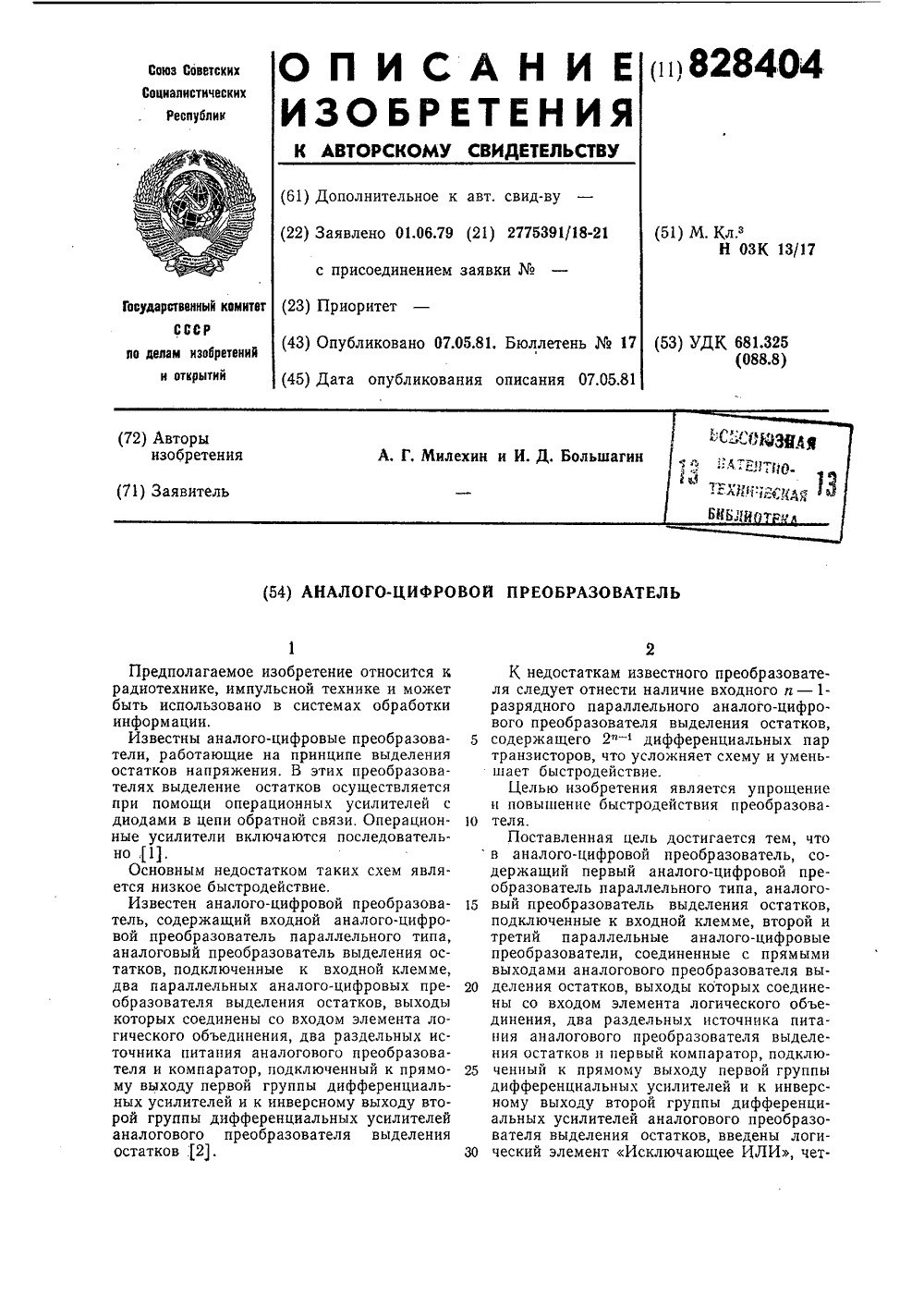

Номер патента: 828404

Опубликовано: 07.05.1981

Авторы: Большагин, Милехин

МПК: H03K 13/17

Метки: аналого-цифровой

...преобразователь 2. АЦП 1 формирует в коде Грея (и - 2)-разрядный код старших разрядов. Аналоговый преобразователь 2 выделяет 2" остатков входного напряжения,Принцип работы аналогового преобразователя 2 основан на сложении коллекторных токов дифференциальных усилителей. Аналоговый преобразователь состоит из двух групп дифференциальных усилителей, количество которых в группах определяет 2 а - 2где т - количество дифференциальных усилителей в каждой группе;п - число старших разрядов,Дифференциальные усилители обеих групп имеют общий вход, на вторые входы через резисторные делители подаются опорные напряжения, причем делители построены так, что линейная часть выходного напряжения первой группы попадает на нелинейную часть выходного...

Номер патента: 834895

Опубликовано: 30.05.1981

Авторы: Васильев, Ивкин, Мозин

МПК: H03K 13/17

Метки: код, постоянного, токав

...компаратора 13, второй вход которого соединен с шиной 14 напряжения смещения, а выход - с первым входом генератора 11 пилообразного то 55 ка. Второй вход генератора 11 соединен с единичным выходом триггера Ю управления, единичный вход которого соединен с шиной 16 запуска устройства, а нуле 95 4вой.вход - с выходом индикатора 17 нуля тока и первым входом блока 12, выход которого соединен с выходной шиной 18 устройства. Иходы индикатора 17 нуля тока соединены соответственно с концом обмотки 6 компенсации и вторым выходом генератора 11, второй вход которого соединен с началом обмотки 6 компенсации.Устройство работает следующим образом.Измеряемый ток, протекающий по шине 2, создает постоянное магнитное поле Н насышающее материал сердечника...

Номер патента: 834896

Опубликовано: 30.05.1981

Авторы: Кисин, Павлов

МПК: H03K 13/17

Метки: погрешностицифро-аналоговых, преобразователей

...с заданной частотой. Кодысинхронно подаются на эталонный 2 иконтролируемый 3 преобразователи, запитанные от общего источника 1 очорного напряжения. При подаче кода нв входыпреобразователей 2 и 3 на их выходахвозникают напряжения, которые поступаютв блок 4 сравнения напряжений, где опре 25деляется их разность. Так как эталонныйпреобразователь 2 имеет значительноОменьшую допустимую погрешность выходного напряжения, чем контролируемый 3,разность рассматривают хак абсолютную30погрешность выходного напряжения контролируемого преобразователя 3. Эта абсолютная погрешность сравнивается сдопустимой. Боли первая больше второй,преобразователь брвхуется. Описанный35контроль абсолютной погрешности производится на каждом из разрядов отдельно,при...

Номер патента: 834897

Опубликовано: 30.05.1981

Автор: Сусин

МПК: H03K 13/17

Метки: аналого-цифрового, преобразования

...сигнала по цепи соединенных последовательно устройств амплитудной свертки и; следовательно, зависитот числа разрядов,Бель изобретения - увеличение динамического диапазона и быстродействия. 2Бель достигается тем, что в способе, основанном на свертке цреобрвэуемого сигнала, до свертки сигнала преобразу мым сигналом модулируют по фазе с индексом девиации меньше или равным 2 Ж гармонический.,сигиал с частотой, большей верхней. модулирующей частоты преобразуемого сигнала,. а свертку. сигнале роиэводят.но фазе с вьщелением гармоник с номерами 2 (где тп=1.п) фазомодулированного .сигнала, измеряют разности фаэ между выделенными гармониками фвэомодулированиого сигнала и соответствующими гармониками гармонйческого сигнала, при разности фаз...

Номер патента: 834898

Опубликовано: 30.05.1981

Авторы: Виксна, Судникс, Элстс

МПК: H03K 13/17

Метки: вольтметр, интегрирующий, цифровой

...с выходом логического30элемента 3, а информационный входвместе с входом преобразователя 1 коданалог подключен к выходу генератора 7псевдослучайных чисел, знаковый выходкоторого соединен со знаковым вхо.35дом преобразователя 1,код-аналог ивторым входом логического элемента 3,а выход генератора 6 случайных стробимпульсов соединен с тактовыми входами генератора 7 псевдослучайных чисел40и сумматора 4,Под воздействием случайных стробимпульсов, вырабатываемых генератором6, генератор 7 выдает последовательность псевдослучайных чисел. При совпа 45дении псевдослучайного числа с числомначала шыла дешифратор 8 записываетв накапливающем, сумматоре 4 начальныеусловия, После каждого появлениястробимпульса псевдослучайное число с50генератора 7...

Номер патента: 834899

Опубликовано: 30.05.1981

Авторы: Алексеенко, Коломбет, Федоров

МПК: H03K 13/17

Метки: аналого-цифровой

...- четвертый транзисторы 5 - . 8, пятый транзистор 9, первый резистор 10, первый генератор 11 тока, шестой транзистор 12, второй резистор 13, второй генератор 14 тока.Работа АЦП последовательного приближения заключается в следующем,Если разность Эр входного тока поступающего из резистора 4, и выходного тока.Ээ ПАП положительна, то Эр протекает через транзисторы 7 и 8. Ес ли Эр . О, то этот ток протекает через транзисторы Г и 6. Максимальная вели-.чина Зрт,рх-Зэ /2 при Овк = 0 авпм/2 при У: О (1-2)2. Если 2 р,то ток в цепи обратной связи, образованной транзисторами 6 и 8, и в каждом плече равен 3 /4. Таким образом, чтобы транзисторы 9 и 12 работали в активном режиме при любомир необходимо выбрать токи генератора постоянного тока Эиз...

Номер патента: 836792

Опубликовано: 07.06.1981

Авторы: Алиев, Алхазов

МПК: H03K 13/17

Метки: многоканальный, преобразовательаналог-код, следящий

...элементов И 9-19-щ осуществляет передачу содержимого двух младших разрядов счетчика 3 в те разрядырегистра 1 О, входы которых подключенык выходу 51-того блока сравнения. Врезультате этого в соответствующихразрядах регистра 10 запоминаются два младших разряда двоичного кода аналогового сигнала 5 1"того канала. Допереполнения разрядной сетки счетчика 3 на выходах всех блоков сравнения 5 в момент равенства входных сигналов соответствующих каналов с линейно-ступенчатым напряжением вырабатываются сигналы, которые через соответствующие группы элементов И 9 осуществляеют передачу содержимого двух младших разрядов счетчика 3 в соответствующие разряды регистра 10.При одновременном совпадении двух или нескольких входных аналоговых сигналов...

Номер патента: 839045

Опубликовано: 15.06.1981

Авторы: Баймалух, Масленников, Новиков, Финкельштейн

МПК: H03K 13/17

Метки: аналого-цифровой

...5 импульса, распределитель б, первый 7, второй 8, третий 9 триггеры, первый 10 25 и второй 11 элементы И, цифровая вычислительная машина (ЦВМ) 12.В предлагаемом аналого-цифровом преобразователе напряжения в код работа устройства организована по апериодическому способу, т. е. таким образом, когда каждый последующий такт аналого-цифрового преобразователя разрешается непосредственно после окончания переходных процессов в предыдущем такте, а длительность тактов уравновешивания равна реальной длИтельности переходных процессов в устройстве.Устройство работает следукщим,образом.40По сигналу "Пуск" из ЦВМ 12 распределитель б через триггер 9 подключают к блоку 1 сравнения преобразователь код - напряжение 2, к которому подключено и...

Номер патента: 839046

Опубликовано: 15.06.1981

Авторы: Бородянский, Моравский

МПК: H03K 13/17

Метки: аналого-цифровой

...преобразователя.Преобразователь содержит блок 1управления, усилитель 2 с перестраиваемым коэффициентом передачи, многопороговый компаратор 3, блок 4 Формирования нормального унитарного кода,блок 5 коррекции сигнала обратнойсвязи, формирователь б кода, дешифратор 7, регистр 8 памяти, сумматор 9, цифроаналоговый преобразователь (ЦАП) 10, шина 11 входногосигнала.Выход блока управления соединенс управляющим входом усилителя 2,, к неинвертирукщему входу которогоподключена шина входного сигнала.В процессе преобразования коэффициент передачи усилителя 2 К принимает 6 различных значений, возрас Отая последовательно в 1; раз накаждом. циклеК=М ,(+1) - таков по сравнению с-ымциклом50номер цикла преобразования,- число элементарных...

Номер патента: 841110

Опубликовано: 23.06.1981

Автор: Холодов

МПК: H03K 13/17

Метки: аналого-цифровой

...так и в автоколебательном режиме.В автоколебательном режиме выход блока 14 возврата через ключ 15 соединяется с шиной сброса-Запуска. При этом преобразователь сам является генератором импульсов квантования, частота которого определяется задержкой применяемых микросхем.В режиме внешней синхронизации, когда на клемме "Импульса квантования" присутствует нулевой потенциал, а команда "Стоп" отсоединяет входной сигнал от элемента сравнения 8, триггеры управления всех разрядов устанавливаются в "0", на выходе третьих элементов совпадения появляется высокий потенциал, В случае, если триггер запоминания какого-либо разряда находится в "1 ф, то на неинверсном входе элемента сравнения появляется напряжение от включенного разряда...

Номер патента: 841111

Опубликовано: 23.06.1981

Авторы: Грачев, Гречухин, Королев, Лобанова, Семенов

МПК: H03K 13/17

Метки: код

...триггер регистра 20 устанавливается в исходное состояние.Таким образом, устройство работает до того такта, при котором напряжение поступающее с выхода коммутатора 3 на первый вход сравнивающего блока 4, меньше напряжения, поступающего на его второй вход с выхода ПКН 5. При срабатывании сравнивающего блока 4, его выходной импулЬс устанавливает триггер 17 в исходное состояние, блокируя тем самым элементы И 16 И 18, и включенный в единичное состояние триггер регистра 20 остается в этом состоянии до поступления следующего импульса запуска. Состояние ре- гистра 20 в этом случае соответствует унитарному коду порядка напряжения, поступающего с источника 1 преобразуемого напряжения. Этот код преобразуется шифратором 24 в двоичный код и...

Номер патента: 843216

Опубликовано: 30.06.1981

Авторы: Осьминин, Ташлинский

МПК: H03K 13/17

Метки: аналого-цифровой

...выход 30 второго элемента И соединен с первыми входами второго, пятого 31+1 элементов группы совпадения, вторые входы которых соединены с соответствующим выходом распределителя тактовых 35 импульсов и с соответствующим триггером триггерного регистра, выход третьего элемента И соединен с первыми входами третьего, шестого, 31+2 элементов группы совпадения, вторые входы которых соединены с соответствующим выходом распределителя тактовых импульсов и соответствующим триггером триггерного регистра, при этом входы второго цифроаналогового пре образователя соединены с выходами распределителя тактовых импульсов, а выход - со входом делителя напряжения О= О+ О;и-Л 1+3)где О =О", ; 2 - компенси 3=и "рующее напряжение;=0,1 - в зависимости от...

Номер патента: 843217

Опубликовано: 30.06.1981

Авторы: Алиев, Колесников

МПК: H03K 13/17

Метки: многоканальный, преобразовательаналог-код

...с выходным . сигналом д-го канала, Сравнение этих напряжений происходит на соответствующем д-ом блоке 2 сравнения. В результате этого равенства на выходе блока 2 сравнения д-го канала вырабатывается импульс, который, проходя через д-ый логический элемент И 4, открытый д-ым выходом коммутатора .5 каналов, поступает через элемент ИЛИ 6 на нулевой установочный вход триггера 15 и устанавливает его в нулевое состояние. Тем самйм триггер 15 запирает элементы И 11. Кроме того, импульс с выхода элемента ИЛИ 6 поступает на входы элементов И 7 и передает содержимое К-разрядного двоичного счетчика 9, которое соответствует в этот момент времени значению измеряемого аналогового сигнала д-Го канала на к-разрядный выходной регистр 8, В результате...

Номер патента: 845281

Опубликовано: 07.07.1981

Авторы: Воробьев, Жуков, Сидоров

МПК: H03K 13/17

Метки: вольтметр, цифровой

...20 25 30 35 40 45 50 55 60 По команде "Пуск" снимается блокирующий сигнал с шины установки нуля (уст. "0") реверсивного счетчика 2, на вход которого начинают поступать иглпульсы генератора 1. Допустим, что пуск совпал с началом роста напряжения исследуемой функции Ог . Первый же счетный импульс, поступающий на вход реверсивного счетчика 2 вызовет появление первой ступеньки на выходе цифроаналогового преобразователя 5, величина напряжения которой превысит значение функции О в этот начальный момент. Компаратор б изменит свое состояние на обратное. Появление "0" на его инверсном выходе вызовет появление "0" и на выходе элемента ИЛИ 13. Одновременно "1" с прямого выхода компаратора б через элемент ИЛИ 14 дает разрешение на "сложение" для...

Номер патента: 851767

Опубликовано: 30.07.1981

Авторы: Березюк, Веселый, Гончаров, Сидоренко

МПК: H03K 13/17

Метки: код

...данный И-ный триггер регистра 3 остается в единичномсостоянии, если перекомпенсации -нуль"орган переходит в нулевое состояние и производится сброс И-ноготриггера в это состояние, после чего нуль-орган возвращается в единичное состояние.Триггер 5 контрольного разрядаиспользуется для определения ошибоктипа "недобор кода".В к-том такте преобразования навыходе распределителя 4 появляетсяединичный потенциал, которым открываются элементы И 6 и 7, через блок16 управления закрывается элементИ 11, и отрицательным перепадом навыходе элемента И 7 триггер 5 контрольного разряда переходит в единич5851767б ное состояние. При этом на втором, нию к-того такта единичный потенциал входе элемента И 7 присутствует ф" Распределителя 4 через блок 16 управс...

Номер патента: 855992

Опубликовано: 15.08.1981

Авторы: Голубович, Либерман

МПК: H03K 13/17

Метки: аналого-цифровой, многоканальный

...текущего значения, шину 18 кода нредыдущего значения измеряемой величины, входные аналоговые шины 19, шину 20 вызова, шину 21 кода адреса, шину 22 окончания5992 40 45 50 55 5 10 15 20 25 30 35 4слежения, шину 23 кода допустимого отклонения входной величиныМногоканальный аналого-цифровойпреобразователь работает следующюю образом.Пня выполнения преобразования отцифровой вычиснительной машины в преобразователь поступает на шину 21 кодадреса выбираемого канала, на шину 20вызов, ца шину 18 кол предыдущегозначения измеряемой вепичицы шины 19,на шину 23 код допустимого отклонениявходной величины.Бпок 5 управления начинает вырабатывать сигнан счета для реверсивногосчетчика 2, Тот же сигнал одновременно подается на счетчик 6...

Номер патента: 855993

Опубликовано: 15.08.1981

Авторы: Коган, Кюн

МПК: H03K 13/17

Метки: аналого-цифровой

...входами элементов 9 и 1 запрета.Выходы арифметического блока 4 ивторого параллельного блока 6 компара торов соединены с выходами А 13 П, Устройство работает следующим образом.На вход АШ 1 подается аналоговый сщ нал, Он поступает на вход первого параллельного блока 1 компараторов, который формирует четыре старших разряда кода. Цифровой сигнал с выходов первого параллельного блока 1 компараторов поступает на цифроаналоговый преобразователь 5, осуществляющий обратное преобразование. Сигнал с выхода последнего вычитается в блоке 3 вычитания иэ исходного аналогового сигнала, задержанного в элементе 2 задержки. Разцостный сигнал с выхода блока 3 вычитания поступает на вход второго параллельного блока компараторов 6, который формирует...

Номер патента: 869022

Опубликовано: 30.09.1981

Авторы: Асадов, Гусейнов, Мамедов

МПК: H03K 13/17

Метки: напряжение-код, параллельного, типа

...которого соединены со входомдешифратора,На фиг. 2 представлены временныедиаграммы, поясняющие работу ПНК, 869022при этом Ум - измеряемый сигнал;0 - сигнал на выходе инвертора;- сигнал на выходе блока смеще-смйия уровня; Ц,р-уровни ограничения;- интервал времени срабатывания сравнивающего устройства; Ч, - максимально допустимое значение дифференциального сигнала сравнивающего устройства; УА - порог срабатывания сравнивающего устройства.Предлагаемый ПНК работает следующим образом.При поступлении входного измеряемогб сигнала на выходе инвертора 1 появляется инвертированный измеряемый сигнал с неизменным масштабом. С помощью блока сдвига уровня,3, питаемого от источника эталонного напряжения 2, формируется сигнал, изменяющий уровень...

Номер патента: 869023

Опубликовано: 30.09.1981

Автор: Багацкий

МПК: H03K 13/17

Метки: аналого-цифровой

...ограничительном диоде).На втором такте со второго выхода блока 4 управления на управляющий вход соответствующего разрядного токового ключа 9 поступает такой цифровой сигнал, который подключает к суммирующему узлу выход соответствующегоразрядного источника 8 тока. Еслипервый разрядный источник тока остается подключенным ксуммирующему узлу, то к нему протекает сумма токов от первого и второго разрядных источников 8 токов, а также ток, зависящий от входного сигнала Бх и протекающий с выхода промежуточного измерительного преобразователя 5. Если входной сигнал х таков, что зависящийот него ток с выхода промежуточного измерительного преобразователя 5 больше чем противоположная по знаку сумма выходных токов первых двух разрядных источников 8...
