H03K 13/17 — H03K 13/17

Номер патента: 978339

Опубликовано: 30.11.1982

Авторы: Алиев, Колесников

МПК: H03K 13/17

Метки: «аналог-код», многоканальный

...Ф значений (где 1 = 0-с; с- задаваемое число измерений значений, параметров , по которому определяется среднее значение ч, о, выбирается четным степени числа 2) предыдуших измерений параметра у рабочих цихлов, а управляющим импульсом на третьем выходе блоха 4, поступающим на управляющий вход сложением накапливающего сумматора 8, последний устанавливается в режим сложения и производится преобразоваиие аналогового параметра у, которое осуществляется аналогично изме ренин любого из параметров х и его цифровое значение в результате преобразования содержится в счетчике 5, затем управляющим импульсом с выхода блоха 4, поступающею на управляющий вход записи нахапливаюшего сумматора 8, содержимое счет-чика 5 через логический элемент ИЛИ 77...

Номер патента: 978340

Опубликовано: 30.11.1982

Автор: Горбков

МПК: H03K 13/17

Метки: запятой, код, плавающей

...следующим образомСчетчик 5 мантиссы и счетчик 13 порядка устанавливаются в начальное положение импульсом установки "О", Триггер 55старшего разряда в счетчике мантиссы3:исключен; так как значение данногоразряда всегда равно единице в нормали 3 978340 4.ованном числе (соответстЪенно резистор.таршего разряда мантиссы связан с ши".ой источника опорного напряжения).При подаче управляющего импульса"Пуск": триггер 8 управления опрокидыается, открывается ключ 10 и импульсыгенератора 11 импульсов начинают посупать на первый вход элементов И 9 -Эи, Состояния второго. входа элементовИ 9- Э,определяются соответствующимотенциалом с выхода дешифратора 12.При начальном состоянии счетчика порядка 13 - "О" (на счетчике 13 порядкав процессе...

Номер патента: 980275

Опубликовано: 07.12.1982

Автор: Лысяк

МПК: H03K 13/17

Метки: аналого-цифровой

...работу схемы с помощьювременных диаграмм, изображенных нафиг. 2. На фиг. 2 О изображено напряжение, подаваемое на входы переключающих устройств 11, 12 и 14.Напряжение (.)Оп 4 подается на вторые50входы этих переключающих устройств.На фиг. 2 д изображены входные и опорные напряжения, подаваемые на входыусилителей 1 - 3. На фиг. 24 изобра.жены графики напряжений инвертирующего (О ,)Н) и неинвертирующего081+) выходов усилителя 1, а нафиг. 2 ъ - графики напряжений инвертирующего, ) и неинвертирующего (О 8, +) вйходов усилителя 3. 60На фиг, 2 д,р показаны выходные напряжения триггер-защелок 9 (ц )и 10 (Ощу ), фрКогда на вход АЦН не подается напрякенне Остр, ток источника 16 чере, 65 переключающее устройство 13(0.ОуЫЪ Мии переключающее...

Номер патента: 991601

Опубликовано: 23.01.1983

Автор: Красиленко

МПК: H03K 13/17

Метки: код

...4 4А.и, фотодиодов 5.,5 и резисторов б б , образованных высокоомным слоем дискретного сканистора 3, при этом на делитель из резисторов25 б бподается эталонное напряжение от источника 7 эталонного напряжения. По входу ключ 2 соединен с источником 8 преобразуемого напряжения, Нагрузочный резистор 9 подключен к первому выводу дискретного сканистора 3 и ко входу дифференцирующей цепи 10, выход которой соединен со входом счетчика 11. Управляющий вход ключа 2 соединен с первым управляющим 5 входом 12 преобразователя, а управляющий вход развертывающего устройства 1 и вход обнуления счетчика 11 со вторым управляющим входом 13 преобразователя. 40 Формула изобретенияпервому и второму выводам дискретного цирующую цепь подключен к счетчику...

Номер патента: 991602

Опубликовано: 23.01.1983

Авторы: Болтков, Хлевной, Шмардинов

МПК: H03K 13/17

Метки: аналого-цифровой, следящий

...2 управления,.Реверсивный счетчики 3 и 4, цифроаналоговые преобразователи 5 и б,распределитель импульсов 7, вычитаю-,щее устройство 8, устройство 9 сравнения.Устройство работает следующимобразом.Напряжение О у,преобразуемой величины подается на один из входов вычи-З 5тающего устроства 8 на второй входкоторого подается напряжение Ц, свыхода цифро-аналогового преобразователя 5, которое пропорционально содержимому реверсивного счетчика 3,на выходе вычитающего устройства 8образуется напряжение Ь Оу =ОХ - Ч,;которое подается на один из входовустройства 9 сравнения, .на второйвход которого подается напряжение О.с выхода цифро-аналогового преобразователя б, которое может приниматьзначение равное 2 ДО, 2 ЬО, ЬО2 И/, гдеЬО - величина шага...

Номер патента: 993468

Опубликовано: 30.01.1983

Автор: Гельман

МПК: H03K 13/17

Метки: аналого-цифровой, многоканальный

...соотношения между единичнбй ступенью выходного напряжения ГСН, пропорциональной единице предпоследнего младшего разряда кода, и величиной ступе. ни 13 делителя.Выходное напряжение ГСН распределяется по ступеням 13 всегда с. равным н постоянным приращением, образуя равномерную шкалу квантования.Если измеряемая величина н канале не превышает уровня установленной ступени ГСН, то часть компараторов 4 соответствующего канала по импульсу стробирования формирует единичные сигналы, которые переключают связанные с ними триггеры 5 памяти, а компаратор 3 данного канала изменяют на своем выходе ранее установленный единичный сигнал на нулевой.Формирование строб-импульса в элементе 18 происходит с задержкой во времени, превышающей задержку...

Номер патента: 995313

Опубликовано: 07.02.1983

Автор: Ершов

МПК: H03K 13/17

Метки: аналого-цифровой, параллельно-последовательный

...компараторовступени 2. На входах 12 управлениясдвигателя 10 кода действуют нулевыецифровые сигналы и выходной код нашинах 13,равен выходному коду шифрато.ра 9.При входном сигнале на шине б, 40 вызывающем срабатывание только младшего компаратора первой ступени 1, на выходе второго цифроаналогового преобразователя 8 появляется ток в 2 раз больше тока младшего разряда 45 первого цифроаналогоВого преобразователя 7 (и - число двоичных разрядов второй ступени 2) и опорные. уровни компараторов второй ступени 2 сдвигаются на уровень, равный опорному: напря О жению сработавшего младшего компаратора первой ступени 1. Выходной ток первого цифроаналогового преобразователя 7 остается без изменений и дискретность шкалы опорных уровней компараторов...

Номер патента: 995314

Опубликовано: 07.02.1983

Автор: Муралев

МПК: H03K 13/17

Метки: аналого-цифровой, двухканальный

...разрядовв нулевое состояние. Для случая, иллюстрируемого фиг. 2, когда измеряемое напряжениеравно 1)р /4 с точностью до значения младшего значащего разряда, следующий второй тактявляется последним, При включениикомпенсационных напряжений на входахСА 10 и 11, равных (3 /4, их срабатывания не происходит. Поэтому черезинтервал времени Т БУ 1 вырабатывает сигнал включения ГИ 2 (фиг. 2 д,е),после чего начинается последовательное занесение 1 в Тг 16 всех раз.рядов, за исключением одного в .старшего. Происходит это следующим образом. Первый импульс с выхода ГИ 2устанавливает в единичное состояниеТг 16 разряда, смежного со старшим,по разрешающему сигналу Тг 5 разряда смежного со старшим, поступающе-му на вход элемента ИЛИ 21., Во всех 65...

Номер патента: 995315

Опубликовано: 07.02.1983

Автор: Красиленко

МПК: H03K 13/17

Метки: код

...об разом.Если подавать тактовые импульсы от генератора 8 на вход дискретного дефлектора 7, то луч последнего сдвигается на дискретные расстояния (кван 10 ты длины), освещая поочередно фото- диоды З.п, З.п, З,п, З,п-З и т.д, Номер освещаемого этим лучом Фотодиода 3 соответствует количеству тактовых импульсовх, которые необхо димо дополнительно подать на вход дискретного дефлектора 7, чтобы сдвинуть его луч в исходное начальное состояние. Дискретный дефлектор 7 работает циклически. Отсчет и сдвиг луча 2 О в нем идет в направлении, обратном отсчету номеров фотодиодов 3.1-3,п в дискретном сканисторе 1 и количеству эталонов напряжения в узлах реэистивного делителя. 25Пусть входное преобразуемое напряжение наиболее близко к напряжению...

Номер патента: 995316

Опубликовано: 07.02.1983

Авторы: Егоров, Рохман, Черепанов

МПК: H03K 13/17

Метки: аналого-цифровой

...его в состояние, включаю-щее генератор 3 тактовых импульсов игенератор 10 коротких одиночных им пульсов, выходной импульс которогонеобходим для записи в регистр 5сдвига начальной информации (уровень0 в первый разряд и уровень 1во все последующие), С регистра 5 15 сдвига задержанный импульс, а такжеинвертированный элементом НЕ 12 импульс с выхода генератора 10 одиночных импульсов поступают на входыэлемента И 11. В результате этого 20 образуется импульс, сбрасаь,ающийв нулевое состояние все разряды регистра 8 управления, кроме первого,а в первом триггере регистра 6уровень 1.25 Одновременно импульс с выходаэлемента И 11 поступает на сбростриггера 4 циклов, но, так как импульс запуска по длительности больше, чем импульс с...

Номер патента: 1001461

Опубликовано: 28.02.1983

Автор: Зеленин

МПК: H03K 13/17

Метки: аналого-цифровой

...с выхода блока в стробе 1, т,е. фактсоответственно наличия входного на- выполнения условия Опряжения и сигналов сравнения счетпкОь)сравнения, счет- Триггер 6 осуществляет запоминаниечик 5 формирования длительности так- разрешения с выхода блока 2, т,е.та, триггер б управления, дешифратор 7 35 факт наличия О в тр б. Уакт наличия Э в стробе ъ. Установ"триггер 8 формирования одиночного син- ка в "О" триг герон 4 и би б производитсяхроимпульса, элемент 9 И, регистр 10 в стробео .управления (РУ), преобразователь 11код - напряжение, При запоминании разрешения с выУстройство работает следующим об 40 хода блока 2 триггер б устанавливаетразом. ся в 1 и дает разрешение Ма выПосле подачи сигнала начало пре- дачу импульсов элементов 9 по...

Номер патента: 1003332

Опубликовано: 07.03.1983

Автор: Новиков

МПК: H03K 13/17

Метки: напряжение-код

...выходами с первого по (и) компараторов 1, а второй вход первого элемента 5 соединен с шиной ло 1 О гической единицы. Вход управления каждого иэ и дифференциальных усилителей 8 соединен с выходом соответствующего элемента 5, вход управления (и+1)-го дифференциальногоусилителя 8 соединен с инвертирующим выходом и-го компаратора 1. Выходы дифференциальных усилителей 8соединены с первым входом преобразователя 9, первый выход которогосоединен с входом измерителя 10,выход которого через последовательно соединенные согласующий усилитель 11 и регулятор 12 тока подключен квторому входу преобразователя 9уровня разностного сигнала, второйвыход которого соединен с первымвходом параллельного преобразователя б напряжение - код, второй входкоторого...

Номер патента: 1005303

Опубликовано: 15.03.1983

Авторы: Агеев, Воронцов, Захарова, Иванова, Лось

МПК: H03K 13/17

Метки: аналогового, кодовые, преобразования, сигнала, слова

...выходкоммутатора 10 соединен с входомб 10053 третьего преобразователя 15 код-напряжение и со вторым входом сумматора 14, выход которого связан со вто" рым входом дискриминатора 16. Первый вход дискриминатора 16 соединен с вы" 5 ходом счетчика 17 и с входом первого преобразователя 18 код-напряжение, выход которого подключен ко второму входу усилителя 1, Первый выход синхронизатора 9 соединен со вторым вы о ходом аналогового ключа 6 и первым входом коммутатора 10, третий вход которого через кодирующее устройство 19 подключен к выходу блока 7 компараторов. Выход третьего преобразова теля 15 код-напряжение соединен со вторым входом устройства 13 выделения огибающей сигнала, выход которого подключен ко второму входу устройства 5 оценки...

Номер патента: 1014137

Опубликовано: 23.04.1983

Авторы: Иванов, Пантюшов, Шагиев

МПК: H03K 13/17

Метки: аналого-цифровой

...входам компараторов2-12-в, вторые входы которыхсоединены параллельно и подключенык выходу генератора 5 и к входу распределителя б. Выходы компараторов2-12-в подключены к соответствуфощим входам коммутатора 4 иблока 3 выбора и фиксации, управляющие входы которого подключены к первому и второму выходу распределителя б. Выходы блока 3 выбора и фик сации подключены к управляющим входам формирователя 9 кода и коммутатора 4. Выход коммутатора 4 соединен с первым входом анализатора 7,вторые входы которого соединены с вы ходами распределителя б и первымивходами регистра 8, второй вход которого подключен к выходу анализатора 7, Выходы регистра 8, которые являются также выходами устройства, соединены с входами Формирователя 9 кода, выходы которого...

Номер патента: 1014138

Опубликовано: 23.04.1983

Авторы: Ташлинский, Шнайдер

МПК: H03K 13/17

Метки: амплитуды, импульсов, код

...формирователь подключен 65 к вторым входам элементов И, приэтом выход младшего сдвигающегорегистра через третий Формировательподключен к шине импульса окончанияНа чертеже предстанлена функциональная схема преобразователяамплитуды импульсов в код.Преобразователь содержит распределитель 1 импульсов, триггерныйрегистр 2, цифра-аналогоный преобразователь 3, входами, подключенный к выходам триггерного регистра2, компаратор 4, первый вход которо.го подключен к выходу цифро-аналогового преобразонателя 3, элементы И5 по числу выходных разрядов, первые входы которых соединены с выходами распределителя 1 импульсов ивторыми входами триггеров б соответствующих разрядов триггерногорегистра 2, первые входы которыхсоединены с выходами элементов И...

Номер патента: 1014139

Опубликовано: 23.04.1983

Авторы: Голубничий, Надирадзе, Хиникадзе

МПК: H03K 13/17

Метки: код

...также с вторыми входами элементов И следующих разрядов, а вторые входы с нулевыми выходами соответствующих, триггеров регистра, генератор импульсов, выход которого соединен соответственно с вторым и первым входами младших разрядов элементов И второй и третьей групп; введен дополнительный триггер, нулевой вход которого соединен с шиной запуска, единичный вход - с выходом элемента И младшего разряда второй группы, единичный выход - с шиной готовности, а нулевой выход - с управляемым входом генератора.На чертеже представлена Функциональная схема преобразователя напря жения в код.1Преобразователь содержит компарат тор 1, первый вход которого соединен с выходом цифро-аналогового преобразователя (ЦАП).2, второй вход - с шиной 3 входного...

Номер патента: 1015494

Опубликовано: 30.04.1983

Авторы: Андросенко, Динович, Морозов, Рафальский, Тимофеев

МПК: H03K 13/17

Метки: временных, двоичный, интервалов, информации, код, многоканального, передачи, потока, преобразования, процесса, сбора

...1 адреса обработки код адреса, но которому устройство управ.- ления процессора 4 осуществляет чтение начальной ячейки массива временных меток, при этом в процессоре 4 получаем код первого момента изменения состояния канала й и состояние канала "0" или "1". По сигналу устройства управления процессора, 4, который поступает по шинам 22 импульсов записи, в блок 9 временного интервала из процессора 4 по, кодовым шинам 26 чтения переписывается состояние канала, после чего на регистр 1 адреса обработки поступаетсигнал из процессора 4 и формируетв нем код адреса следующей ячейкимассива временных меток, Код новогоадреса, по которому устройство управления процессора 4 осуществляет чтение следующей ячейки массива временных меток, поступает по...

Номер патента: 1018177

Опубликовано: 15.05.1983

Авторы: Гречаниченко, Дюняшев

МПК: H03K 13/17

Метки: код, преобразования

...с третьим входом второго элемента И, а второй вход - с пусковой шиной.сНа фиг. 1 приведена структурная схема. устройства преобразования. напряжения в код; на фиг. 2 - диаграмма работы устройства.Устройство содержит генератор тактовых импульсов 1, первый 2 и второй 3 триггеры, первый 4 и второй Б счетчики, делитель 6 входного напряжения; ПКН 7;сумматор 8, первый 9, второй 1 О, третий 11 и четвертый 12 элементы И, группа .элементов И 13, шину запуска 14, элемент ИЛИ 15, первый 16 и второй 17 элементы сравнения, входную шину 18, шину порогового напряжения 19, шину эталонного напряжения 20, причем выход3 1018177 ф первого триггера 2 соединен через первый ду 2 ф -1, 6 младший разряд счетчика 9 и второй 3,0 элементы И с входом пер - в...

Номер патента: 1018227

Опубликовано: 15.05.1983

Авторы: Козицкий, Матвиив, Островерхов, Шевчук

МПК: H03K 13/17

Метки: аналого-цифровой

...дополнительные элементы совпадения младших разрядов, второй преобразователь кода в напряжение, тактовый генератор, через который вход запуска соединен с входом распределителя тактовых импульсов, первый.выход которого соединен с входом включения разрядов второго преобра зонателя кода в напряжение и входом установки единицы триггера старшего разряда регистра триггеров с узлом переноса единицы, последующие выходы распределителя тактовых импульсов соединены с входами установки единицы следующих триггеров регистра триггеров с узлом переноса единицы и через элементы совпадения с входами установки нуля предыдущих триггеров регистра триггеров с узлом переноса единицы, а выходы распределителя тактовых импульсов, упранляющие коррекцией,...

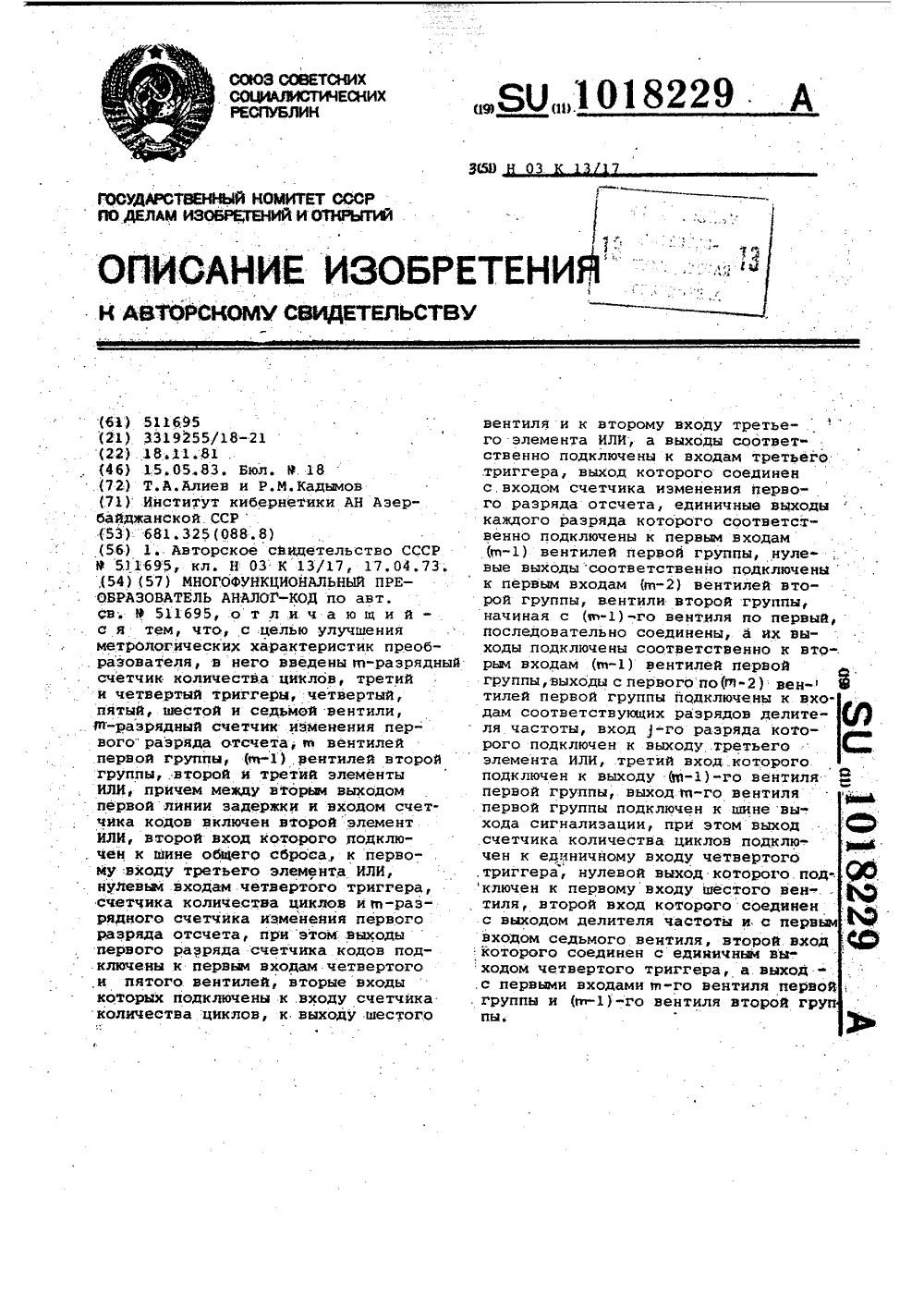

Номер патента: 1018229

Опубликовано: 15.05.1983

Авторы: Алиев, Кадымов

МПК: H03K 13/17

Метки: «аналог-код», многофункциональный

...разряд делителя частоты. Это соответствует тому, что установленная максимальная частота преобразования. выбрана правильно, и в дальнейшем в начале каждого цикла преобразования, аналогично описанному, устанавливается в -й разряд делителя частоты единица, и устройство работает с максимальной частотой преобразования.Если щ-й и (в)-й разряды счетчика 26 оказываются в нулевом состоянии, а (а)-й разряд - в единичном состоянии, то закрыты вентили 27 27(в-)28(щ з)и открыты вентили 28(д р 28(, р 27(, . При этом сигнал с выхода вентиля 25, через открытые вентили 28 (и, )28(щ) и 27(в) устанавливает .в единичное состояние(1+1)-й разряд делителя частоты 6. Это свидетельствует о том, что частота преобразования значительно больше, чем...

Номер патента: 1018230

Опубликовано: 15.05.1983

Авторы: Белышев, Бердяев, Ковалюк, Хотько

МПК: H03K 13/17

Метки: аналого-цифровой

...блок 1 вычитания, коммутирующий элемент 2, дифференцирующие элементы 3 и 4, компараторы 5 и 6, инвертор 7., элемент8 2 И-НЕ, реверсивный счетчик 9, двухПолярный преобразователь 10 код-напряжение.Индексами (Фиг. 1 и 2) обозначены: напряжение входного сигнала Пв,напряжение на выходе преобразователя код-напряжение О, напряжения,определяющие зону нечувствительности + О, ошибка преобразования дх,время задержки по цепи обратной связи С рС (время установки).Аналого-цифровой преобразовательработает следующим образом.Предлагаемое устройство измеряетза каждый такт разность напояженийОр между его текущим значением на напряжение на инвертирующем входепорогового элемента компаратора бравно0+0 О1,6 2 2 2 20 2где У - напряжение на выходе комму...

Номер патента: 1018231

Опубликовано: 15.05.1983

Авторы: Клочан, Лаврентьев

МПК: H03K 13/17

Метки: аналого-цифровой, биполярных, сигналов

...диаграммы гд и е),на выходе элемента И-НЕ 16 установлен сигнал е 1 ф.ф (диаграюва ж), навыходе триггера 17 установлен сигналф 10 ф (диаграмма з), аналоговый ключ18 установлен в положение ф.01 ф .(диаграмма и) й запоминающий .конденсатор20 разряжен (диаграмма к) . На выходе блока 12 отсутствует сигнал коррекции,Прн появлении сигнала 1 ф 1 ф на .так"товом входе блока 12 (диаграмма а):на выходе триггера 17 (диаграмма,з)воздействует сигнал ф 1 фф, по которо"му аналоговый ключ 18 устанавливает"ся в положение ф 11 (диаграмма и)и подключает источник 18. эталоннойвеличины к запоминающему конденсатору20. Запоминающий конденсатор 20 заряжается (диаграмма к) и на выходеблока 1 У появляется .сигнал коррекции А , величина которого возрас.-.тает до...

Номер патента: 1018232

Опубликовано: 15.05.1983

Авторы: Гречаниченко, Дюняшев, Мелекесцев

МПК: H03K 13/17

Метки: код, преобразования

...счетчика, выходы которого соответственно соединены с информационными входами преобразова теля код-напряжение, первый выход которого соединен с третьими входами второго и первого элементов сравнения, четвертый вход последнего подключен к выходу источника порогового напряжения, введены третий счетчик, второй делитель, второй триггер, четвертый элемент И и третий элемент сравнения, первый вхоц которого соединен с входной шиной, второй вход - с выходом первого элемента И и с первым входом четвертого элемента И, третий вход " с инверсным выходом второго триггера, четвертый вход с выходом второго делителя и входом преобразователя код-напряжение, первый выход - с прямым входом второго триггера, а второй выход - с суммирующим входом третьего...

Номер патента: 1018233

Опубликовано: 15.05.1983

Авторы: Ехин, Крупеник, Огородов, Поляков

МПК: H03K 13/17

Метки: грея, код

...средняя точка 60укаэанной цепи через дополнительновведенные в каждый каскад нреобразования, кроме первого, первые диоди резистор подключена к неинвертирующему входу опеРационного усилите ля и через дополнительнай второйрезистор - к общей шине, причем второй вывод первого резистора каждого каскада преобразования, кроме первого, через дополнительный второй диод соединен с выходом операционного усилителя предыдущего каскада преобразования, а второй вывод первогорезистора первого каскада преобразо,вания соединен с шиной преобразуемо,го сигнала, при этом первый вывод первого резистора каждого каскадапреобразования через дополнительныйтретий резистор соединен с шиной зталонного напряжения.Введение дополнительных диодов позволяет получить для...

Номер патента: 1027814

Опубликовано: 07.07.1983

Автор: Соколов

МПК: H03K 13/17

Метки: аналого-цифровой

...1 Ь4лителем 21.постоянного тока и подается на управляющий вход регулируемого усилителя .1 для установления размаха входного сигнала первого параплельного блока 3 компараторов, равного динамическому диапазону этого блока. Время регулировки в основном определяется постоянной времени интегратора 20, а точность- коэффициентом усиления усилителя 21 постоянного тока.При входном сигнале АЦП, меньшемили равном номинальному значению,сигнал на выходе дополнительногокомпаратора 17 отсутствует. Отсутетвует и сигнал управления регулируемым усилителем 1. Таким образом, устраняются искажения, связанные с ограничием сигнала первым параллельным блоком 3 компараторов. В некоторых случаях сигнал на вход интегратора 20 целесообразно подавать не свыхода...

Номер патента: 1027815

Опубликовано: 07.07.1983

Авторы: Азаров, Моисеев, Стахов, Стейскал

МПК: H03K 13/17

Метки: аналого-цифровой

...Первый вы"ход блока 5 управления соединен спервым входом первого блока развертки кода осуществляющего операцию раэЗ 5вертки кода, Выход блока 4 разверткикода соединен с входом цифро-аналогового преобразователя 3, первым входомпервого блока 7 элементов И, первымвходом первого блока 8 элементов ИЛИ,40вторым входом блока 9 свертки-развертки, осуществляющего операции развертки и приведения кода к минимальнойформе и четвертым входом блока 11обращения кода, Выход блока 9 свертки 45развертки соединен. с вторым входомпервого блока 8 элементов ИЛИ, вторымвходом первого блока 7 элементов И,осуществляющего Функцию выделения сов.падений единичных состояний разрядовблока 4 развертки кода и блока 9 свертки-раэвертки кода, первым...

Номер патента: 1027816

Опубликовано: 07.07.1983

Авторы: Корытная, Нелуп, Проценко

МПК: H03K 13/17

Метки: амплитуды, измеритель, переменного, цифровой

...в цифровой измеритель амплитуды переменного напряжения, содержащий формирователь, вход которогосоединен с шиной преобразуемого сигнала и первым входом нуль-органа,второй вход которого соединен с выходом цифроаналогового преобразователя, а выход подключен к первомувходу ячейки памяти, выход которойсоединен с первым входом устройствауправления, выходы которого подключены к входам цифроаналогового преобразователя, а второй вход соединен свыходом второго триггера и входомлинии задержки, выход которой подключен к второму входу ячейки памяти и первому входу второго триггеравторой вход которого соединен сшиной установки, третий вход - с выходом формирователя, четвертый входс выходом первого триггера, выходФормирователя соединен с первым...

Номер патента: 1029410

Опубликовано: 15.07.1983

Автор: Хлевной

МПК: H03K 13/17

Метки: классов, код, остаточных, преобразования, системы

...также преобразователь напряжения в цифровой код, содержащий 20число компараторов, соответствующеечислу уровней квантования, первые входыкоторых соединены с шиной подачи преобразуемого сигнала, вторые входы соединены с эталонными источниками напря - р 5-жения, а выхоцы компараторов соециненыс входами логического коаируюшего блока )гНедостатком данного устройства является низкое быстропействие,30Наиболее близким к прецлагаемому потехнической сущности является устройство, содержащее генератор ступенчатоизменяющегося напряжения, выход которого через схему сравнения поцключен кпервому входу триггера управления, выход35которого пошслючен к входу генератораступенчато изменяющегося напряженияи к первому входу ключа, второй...

Номер патента: 1030965

Опубликовано: 23.07.1983

Автор: Гельман

МПК: H03K 13/17

Метки: аналого-цифровой, последовательного, уравновешивания

...содержит измерительнуюшину 1, компаратор 2, декадный преобразователь 3 единичного кода внапряжение, декадные распределители 40 4-6 старшего, промежуточных и младшего разрядов, соответственно, элементы И 7, элементы ИЛИ 8, распределитель 9 сигналов запуска с выходами 10-13 и входами 14-16, шину 17сигнала запуска, тактовый генератор 18, элементы ИЛИ 19, декадныеэлементы И 20, формирователь 21,ключ 22, триггеры 23 и 24, шину 25сигнала конца измерения, формирователи 26 временного интервала, элементы И-НЕ 27, многоходовый элементИ 28, шину 29 сигнала ошибки.Распределитель сигналов запускавключает элемент И-НЕ 30, элементИ 31, ключи 32 и 33, триггер 34,формирователь 35, одновибратор 36.Устройство работает по принципууравновешивания...

Номер патента: 1035794

Опубликовано: 15.08.1983

Автор: Бородянский

МПК: H03K 13/17

Метки: аналого-цифровой

...входу делителя 8 чассоединен с выходом первого компара- тоты подключен выход блока 10 управтора, а второй вход - с выходом вто- .ления делителем частоты. Выход рас"рого компаратора, первый вход которб- пределителя 11 соединен с входамиго соединен с первым входом первого генератора 1, блока 10 управлениякомпаратора, а второй вход - с вы делителем частоты, блока 12 управления делителем напряжения, цифрового коммутатора 13 и Формирователя14 выходного кода. К вторым входамкоммутатора 13 и формирователя 14подключен выход счетчика 15, входкоторого соединен с выходом вентиля 57. Выход блока 16 управления подключен к входу распределителя 11. Выход коммутатора 13 соединен с входом ЦАП 17, который подключен к первому входу аналогового...
