Преобразователь напряжение-код параллельного типа

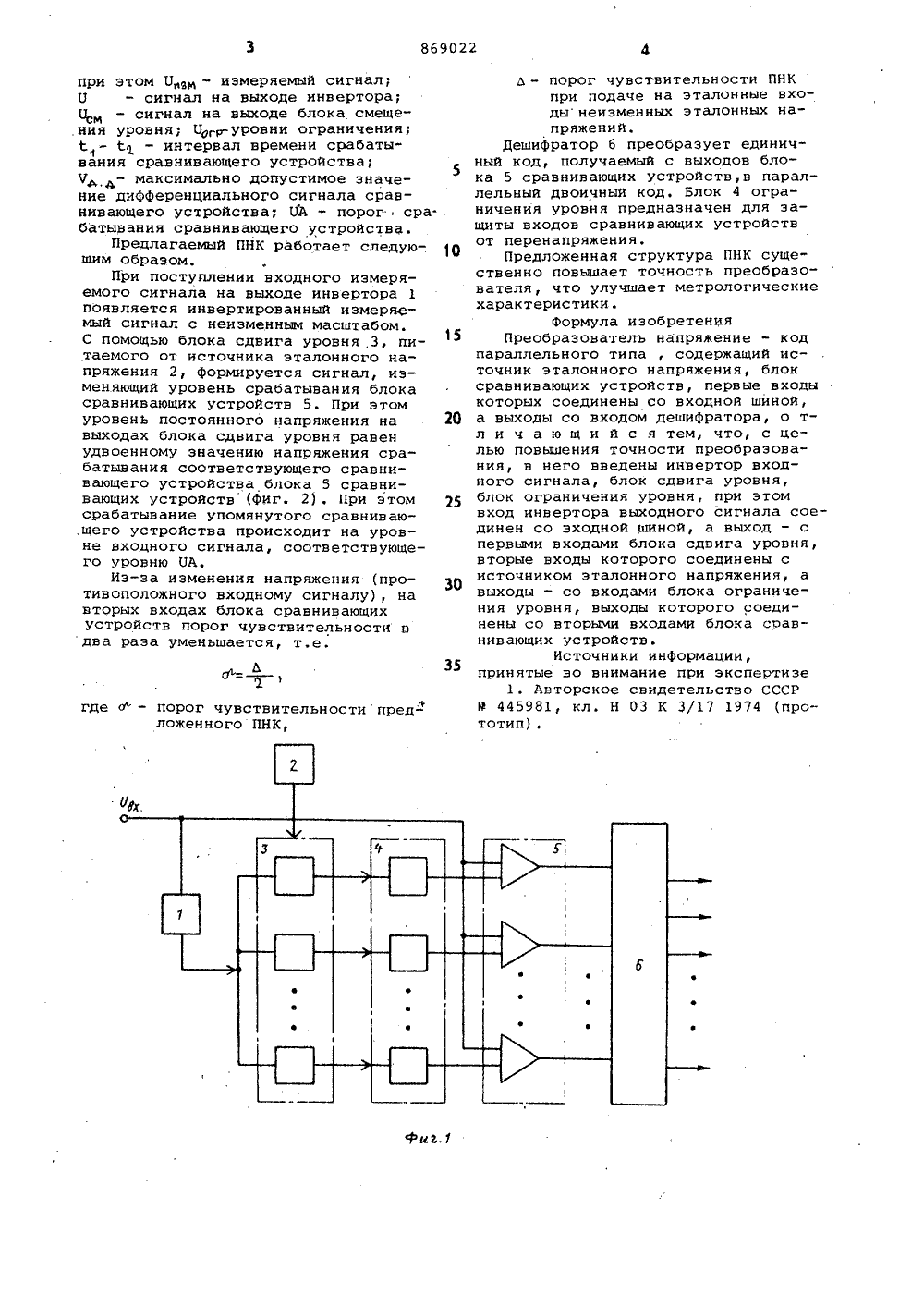

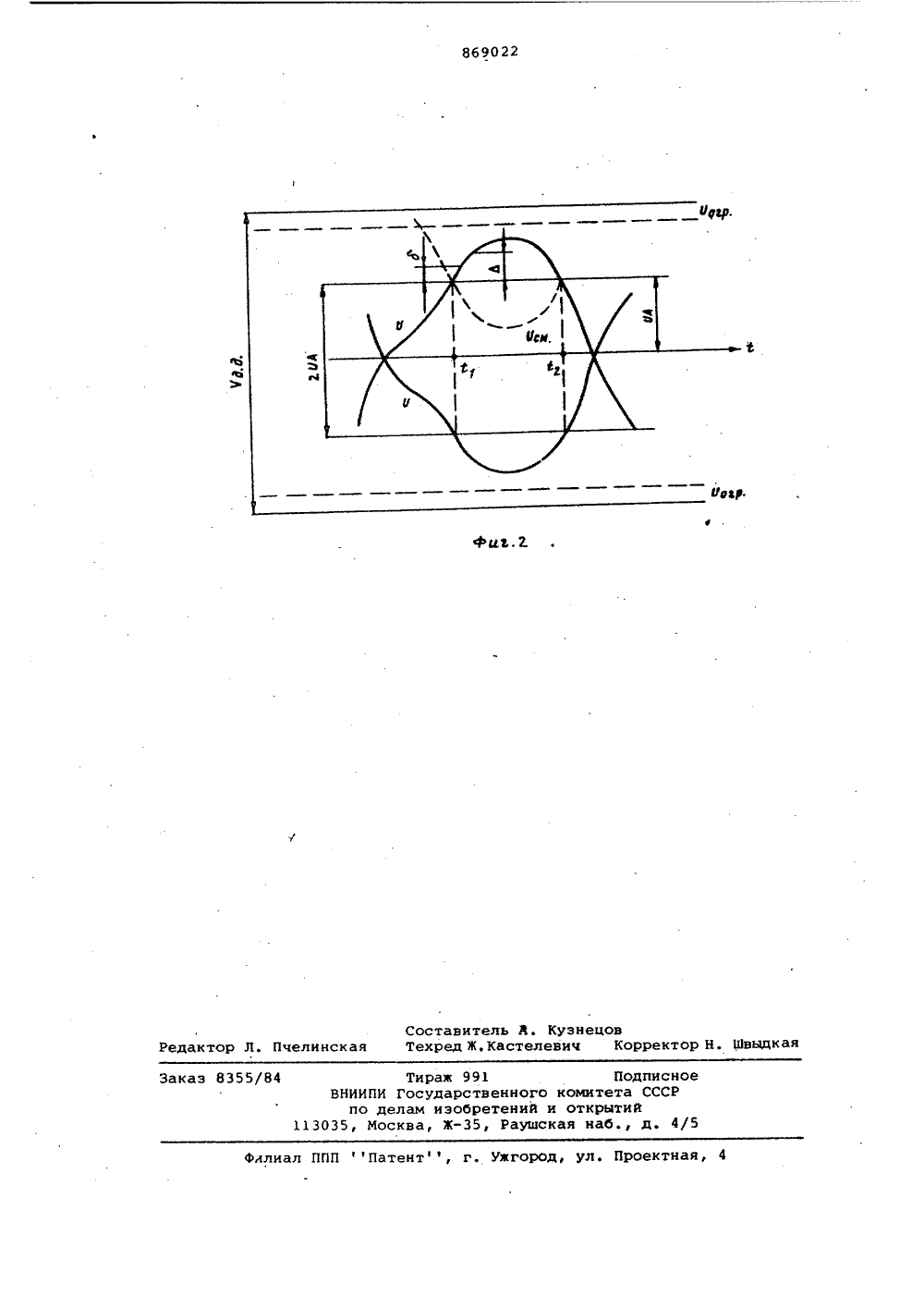

Союз Советскнк Соцналнстнческнх Республнк(22 Заавлеио 0 201.80 (21) 2851137/18-21с присоединением заявки Но -(51)М, Кп,з Н 03 К 13/17 Государственный комитет СССР по делам изобретений и открытий/ Каспий АН,(71) Заявитель Особое конструкторское бюро Азербайджанской ССРИзобретение относится к автомати 1 ке и вычислительной технике и может использоваться в качестве преобразователя напряжение - код (ПНК) в информационно-измерительных устрой 5ствах.Известен ПНК, содержащий источник эталонного напряжения, дискретный делитель эталонного напряжения, блок сравнивающих устройств, дешифратор, блок выдачи кода, ключ, схему выделения неопределенности выходного ко" да и схему разрешения считывания (1).Недостатком данного ПНК является точность преобразования, ограничен ная порогом чувствительности компа" раторов.Цель изобретения - повышение точности преобразования.41 оставленная цель достигается тем, 20 что в преобразователь напряжение " код параллельного типа, содержащий источник эталонного напряжения, блок сравнивающих устройств, первые входы которых соединены со входной шиной, а выходы - со входом дешифратора, дополнительно введены инвертор входного сигнала, блок сдвига уровня, блок ограничения уровня, при этом вход инвертора входного сиг" 30 нала соединен со входной шиной, авыход " с первыми входами блока сдвига уровня, вторые входы которого соединены с источником эталонного на-.пряжения, а выходы - со входами блока ограничения уровня, выходы которого соединены со вторыми входамиблока сравнивающих устройств.На фиг. 1 представлена функциональная схема ПНК параллельноготипа.ПНК содержит инвертор 1 входногосигнала, источник 2 эталонного напряжения, блок 3 сдвига уровня, блок 4ограничения уровня, блок 5 сравнивающего устройства, при этом вход инвертора 1 входного сигнала соединенсо входной шиной и первыми входамиблока 5 сравнивающих устройств, авыход - с первыми входами блока 3сдвига уровня, второй вход которогосоединен с источником 2 эталонногонапряжения, а выход - со входамиблока 4 ограничения уровня, выходкоторого соединен со вторыми входами блока 5 сравнивающих устройств,выходы которого соединены со входомдешифратора,На фиг. 2 представлены временныедиаграммы, поясняющие работу ПНК, 869022при этом Ум - измеряемый сигнал;0 - сигнал на выходе инвертора;- сигнал на выходе блока смеще-смйия уровня; Ц,р-уровни ограничения;- интервал времени срабатывания сравнивающего устройства; Ч, - максимально допустимое значение дифференциального сигнала сравнивающего устройства; УА - порог срабатывания сравнивающего устройства.Предлагаемый ПНК работает следующим образом.При поступлении входного измеряемогб сигнала на выходе инвертора 1 появляется инвертированный измеряемый сигнал с неизменным масштабом. С помощью блока сдвига уровня,3, питаемого от источника эталонного напряжения 2, формируется сигнал, изменяющий уровень срабатывания блока сравнивающих устройств 5. При этом уровень постоянного напряжения на выходах блока сдвига уровня равен удвоенному значению напряжения срабатывания соответствующего сравнивающего устройства блока 5 сравнивающих устройств (фиг. 2), При этом срабатывание упомянутого сравниваю,щего устройства происходит на уровне входного сигнала, соответствующего уровню 1)А.Из-за изменения напряжения (противоположного входному сигналу), на вторых входах блока сравнивающих устройств порог чувствительности в два раза уменьшается, т.е. где Ф - порог чувствительностипред- ложенного ПНК,Ь - порог чувствительности ПНКпри подаче на эталонные входынеизменных эталонных напряжений.Дешифратор 6 преобразует единичный код, получаемый с выходов блока 5 сравнивающих устройств,в параллельный двоичный код. Блок 4 ограничения уровня предназначен для защиты входов сравнивающих устройствот перенапряжения.Предложенная структура ПНК существенно повышает точность преобразо"вателя, что улучшает метрологическиехарактеристики.Формула изобретенияПреобразователь напряжение - кодпараллельного типа , содержащий источник эталонного напряжения, блоксравнивающих устройств, первые входыкоторых соединены со входной шиной,а выходы со входом дешифратора, о тл и ч а ю щ и й с я тем, что, с целью повышения точности преобразования, в него введены инвертор входного сигнала, блок сдвига уровня,блок ограничения уровня, при этомвход инвертора выходного сигнала соединен со входной шиной, а выход - спервыми входами блока сдвига уровня,вторые входы которого соединены систочником эталонного напряжения, авыходы - со входами блока ограничения уровня, выходы которого соединены со вторыми входами блока сравнивающих устройств.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 445981, кл. Н 03 К 3/17 1974 (прототип) .869022 Фиа,Х Составитель М. Кузнецоведактор Л. Пчелннская Техред Ж,Кастелевич Корректор Н. Швыдкая Фллиал ППП Патент, г. ужгород, ул. Проектна каз 8355/84 ВНИИПИ по д 113035, МоТираж 991осударственного кам изобретений ива, Ж, Раушска Подписно митета СССР крытий наб., д. 4/
