H03H — Цепи полного (активного и реактивного) сопротивления, например резонансные контуры; резонаторы

Номер патента: 1629960

Опубликовано: 23.02.1991

Авторы: Гришин, Крутчинский, Черников

МПК: H03H 11/12

Метки: rc-фильтр, активный, полосовой

...13 и второго14 конденсаторов;К,К 4.- сопротивления четвертого 7и первого 4 резисторов; К,К 6 - сопротивления седьмого О итретьего 6 резисторов.При использовании реальных операционных усилителей, имеющих ограниченный коэффициент. усиления и, следовательно, конечную площадь усиления.,основные параметры фильтра У иЙ зависят не только от резистивных и емкостных элементов схемы, но и от параметров операционных усилителей,Оценкой влияния активных элементов на Я и Й могут служить относительные измененияэтих параметров.С учетом корректирующих цепей иконечности коэффициента усиленияпередаточную функцию операционногоусилителя можно представить следующим соотношением;ор(р) щавеле ееа щащааащ ащ щщ1РсРо.где м - коэффициент усиления на по" остоянном...

Номер патента: 1631705

Опубликовано: 28.02.1991

Авторы: Илларионов, Лондон, Томашевич

МПК: H03H 7/48

Метки: генераторов, колебаний, мощностей, сложения, электрических

...фазовых сдвиг 90, на одной из нагрузок, подключенных к выходам 8 и 9, выделяется суммарная мощность генераторов электрических колебаний, В устройстве имеет место полное согласование и развязка между входами би 7 и 9 и 8 при равенстве выходных сопротивлений генераторов волновых сопротивлений коаксиальных и сопротивлений нагрузок величин К,В режиме деления мощности электрических колебаний, например при подаче колебаний на вход 6, на нагрузках, подключенных к выходам 7 и 8, выделяются колебания, сдвинутые на 90. Перекрытие по частоте., в котором коэффициент деления мощности М = =1(где Рэ и Рз - мощноРэРз5 10 15 20 25 30 35 40 45 50 сти, электрические колебания, выделяющиеся в этом случае на нагрузках, подключенных к выходам 9 и 8 с...

Номер патента: 1631706

Опубликовано: 28.02.1991

Авторы: Бадалян, Гольденберг, Епремян

МПК: H03H 17/06

Метки: последовательный, фильтр, цифровой

...являются только Ь комбинаций,т.е. из объема Ое = 2 используется объем,ьРавный Ь, а пРи пРеобРазовании в Яхс(п), гдес = ЗМЗод 2 Ь, обьем составляет О = Ь = 2 ииспользуется полностью, Так как коэффициенты фильтра Ь (п 1) при обработке сигналовучаствуют косвенным образом (они используются на уровне рассчетов, необходимыхдля программирования ППЗУ), то их преобразование в я(п 1) не имеет смысла.Для рассчитанного ЦФ с ДМПИ, т.е, дляЦФ с определенными значениями: частоты1 ц дискретизации; порядка М фильтра; частоты Гт = М 1 ц тактирования рециркуляционных циклов последовательностикоэффициентов (1 л (п 1; разрядности представления коэффициентов Ь и с фильтра иотсчетов сигнала, может быть предложенаследующая методика...

Номер патента: 1631707

Опубликовано: 28.02.1991

Автор: Тимченко

МПК: H03H 17/06, H03M 3/02

Метки: дельта-модуляцией, линейной, фильтр, цифровой

...10 и 11 и при поступлении очередного импульса с входа б фиксируется в=- +м - , -(м-з) + 1-м-з220 Таким образом, значения сигналов, вычисленные в к-м такте на выходах элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 10 и 11 блока 1.т, поступают на вторые выходы блока 1,0 через гп тактов, т,е, соответствуют (к+в)-му периоду дискретизации входного сигнала.Аналогично производится накопление сигнала в последующих тактах, в результате на втором выходе блока 1.в в (Е+СМ/2-1) )-м периоде дискретизации входного сигнала формируется значение сигнала:72 40 Мгде индексы ( Е + -- 1 - Я ) соответству 2ют номеру такта входного сигнала фильтра,а индекс 5 - номеру вычислительного блока 451,На выходе блока 1.0 в ( К + -- 1 ) -мМ2 периоде дискретизации выходного сигнала число...

Номер патента: 1631708

Опубликовано: 28.02.1991

Авторы: Хлабустин, Христич

МПК: H03H 19/00

Метки: высокого, порядка, синхронный, фильтр

...и объясняет больший динамический диапазон и меньший уровень паразитной модуляции предлагаемого устройства по сравнению с прототипом и аналогами. Ширина полосы пропускания фильтра определяется величиной емкостей конденсаторов 17 и 18 и сопротивлений резисторов 5, 8. б и 16, 13. Резисторы 4, 9 и 12, 15 образуют сумматоры входных сигналов звеньев.Поскольку паразитный сигнал расположен вне полосы пропускания фильтра, имеется дополнительная возможность его ослабления, что положительно сказывается на динамическом диапазоне. С этой целью на выходе устройства фиг, 1) может быть включен режекторный фильтр.Паразитный сигнал, поступающий с выхода и-го звена на вход режекторного фильтра, практически полностью подавляется последним, Чтобы...

Номер патента: 1633483

Опубликовано: 07.03.1991

Авторы: Клецкина, Поклонский, Самуйлов, Стельмах

МПК: H03H 11/18

Метки: фазосдвигающее

...ва 6ристора;- фазовый угол полногосопротивления варистора, При этом сдвигающее устроиство состоит изваристора, резистора и дифференциального усилителя. Варистор включенмежду входом фазосдвигающего устройства и инвертирующим входом дифференциального усилителя, неинвертирующий вход которого соединен собщей шиной. Резистор включен в цепотрицательной обратной связи, выхдифференциального усилителя соединен с выходом фазосдвигающего устройства. При варисторе типа СН 1-2-1обеспечивается сдвиг фаз 85 , постоянный в полосе 5 104 - 3 1 О Гц,Для варистора типа СН 1-2"1 в полосе частот 5 г 10 - 3 1 О Гц фазовый угол ( = агссд(1 тп б(Г)/Кеб(Е остаоется постоянным, равным 85., где 1 шб(Г), Кеб(Г) - мнимая и действительная части полного сопротивления...

Номер патента: 1635251

Опубликовано: 15.03.1991

Авторы: Вариченко, Кодров

МПК: H03H 17/00

Метки: фильтр, цифровой

...К)р Р ) где и - разрядность счетчика,К - постоянное число, пропорциональное величине задержкиР - частота генератора 7 тактоВЫХ ИМПУЛЬСОВ.При достижении счетчиком 8 числа К на его выходе формируется импульс лог. "1"), который поступает на тактовый вход Р-триггера 9 и переключает его в состояние, соответствующее уровню сигнала на его информационном входе.Таким Образом, на выходе цифровог фильтра формируются задержанные сигналы, соответствующие импульсам видеосигнала на его входе.При появлении помехи(импульса в паузе видеосигнала или врезки при наличии видеосигнала) длительностьюна выходе элементов И 2 или 3 (в первом случае - на выходе элемента И 2, во втором случае - на выходе элемента И 3) формируется сигнал дог. "1", который через...

Номер патента: 1638790

Опубликовано: 30.03.1991

Автор: Фендриков

МПК: H03H 7/30

Метки: задержки, линия, программируемая

...и 1 Ч имеют временаЛ РЛ Л 1 л Лзадержкил 3 л л-- 2 ь, ср = 2 " соответственно.25 В каждом каскаде с помощью преобразователя 5 кода двоичный код числа,поступающего на его входы, преобразуется в код управления ключевым элементом. Под действием кода управле ния, поступающего на четвертый входключевого элемента 4, активизируетсяодин из рабочих выходов последнего.Номер активизированного выхода равенномеру того из входных разрядов преобразователя 5 кода, который имеетзначение "1". При этом более младшийразряд имеет приоритет. Под действием кодового сигнала, поступающегона третий вход ключевого элемента 4,его активизированный выход соединяется либо с первым, либо с вторымвходом ключевого элемента. В результате на активизированный выход...

Номер патента: 1640656

Опубликовано: 07.04.1991

Авторы: Карпенко, Макаренко

МПК: G01R 27/00, H03H 7/01

Метки: мера, полного, сопротивления, трансформаторная

...элемента 1 обмоткой 7. Таким образом, влияние указанных токов намагничивания приводит к появлению погрешности формирования эквивалентного сопротивления устройства.Компенсация указанных погрешностей.Для компенсации погрешностей в устройстве служат второй сердечник и обмотка 5 трансформатора 2, вспомагательный элемент 11, второй сердечник и обмотки 8 и 10 трансформатора 6.В обмотке 5 наводится ток, равный разности приведенного к вторичной цепи тока обмотки 3 и тока обмотки 4, т.е. примерно равный приведенному к вторичной цепи трансформатора 2 току намагничивания первого сеодечника трансформатора 2. Этот ток формирует на элементе 11 напря-, жение, примерно равное уменьшению напряжения на элементе 1, вызванному влиянием тока...

Номер патента: 1644365

Опубликовано: 23.04.1991

Авторы: Козлов, Корнеев, Красных, Мяльк, Томашевский

МПК: H03H 17/06

Метки: интерполяционный, фильтр, цифровой

...- номер ближайшего узла интерполяции, расположенного слева от текущего интервала временной дискретизации;Ч - номер текущего интервала дискретизации, отсчитываемый от ближайшего(слева) узла интерполяции:ЧТО (пгр 1),) Е( ) е (3)пгр где Е ( ) - целая часть числа.На выходе первого делителя 2 формируются нормированные значения (фиг.Зг) Ун = У,1(4)пгрВ интервалах дискретизации, соответствующих узлам интерполяции, на выходе первого делителя 2 формируются отсчеты (фиг.Зг)(+4"= пгр 1которые по синхроимпульсам, формируемым на выходе цифрового компаратора 10 (фиг,Зв), записываются в первый 3 и второй 4 регистры (фиг.Зд), Синхроимпульсы на выходе цифрового компаратора 10 (фиг.Зв)формируются в интервалах дискретизации,соответствующих узлам...

Номер патента: 1644366

Опубликовано: 23.04.1991

Авторы: Богухвальский, Капицкий, Коломиец, Ляхвацкий

МПК: H03H 19/00

Метки: синхронный, фильтр

...1 подключает резистор 2 к общей шине питания. При поступлении на коммутатор 3 с первых выходов распределителя 11 импульсов (выход "Адрес", фиг.Зб) цифрового кода конденсаторы 41, ", 41 ч последовательно подключаются через коммутатор 3 к резистору 2. Конденсаторы 41, 4 н заряжаются до уровня помех на соответствующих вцходах коммутатора 3 (фиг,Зк), Эти уровни синхронно с импульсами синхронизации появляются на выходе коммутатора 3.Сигнал помехи подается на вход усилителя 6. Усиленный сигнал помехи поступает на второй вход компаратора 7, Компаратор 7, блок 8 регистра последовательных приближений и цифроаналоговый преобразо 50 ду сумматора 5 устанавливается таким, 1644366импеаанса (фиг,Зи), тем самим откякгчая сч логического нуля - режиму...

Номер патента: 1646047

Опубликовано: 30.04.1991

Авторы: Зенцов, Исаев, Коротин, Лондон, Томашевич

МПК: H03H 7/48

Метки: генераторов, колебаний, мощностей, сложения, электрических

...фаз генераторов 14 мощности выделяются во всех нагрузках 5 - 8, но нагрузка для каждого иэ генераторов не изменя ется, т.егенераторы развязаны между собой, Поскольку нагрузки 7 и 8 кратчайшим образом включены к трансформаторам, то они существенно уменьшают влияние "паразитных" параметров тран сформаторов, расширяя тем самьщ рабочую полосу частот.При выполнении обмоток трансформаторов 9 и 10 иэ отрезков 1122 коаксиальных линий их волновое сопротив ление должно быть равно величине нагрузки 5, кроме отрезка 23, волновое сопротивление которого должно быть в два раза Меньше. Для большей части режимов отрезки 1123 оказываются согласованньки, что существенно расши. ряет рабочую полосу частот. Формула изобретения351. Устройство сложения...

Номер патента: 1646048

Опубликовано: 30.04.1991

Автор: Белоусов

МПК: H03H 11/12

Метки: кодоперестраиваемый, фильтр

...сигнала и на динамическиехарактеристики всего Фильтра,На ичие разности потенца Ов мжпу 50выводами 111 и 1 Ч приводит к наруше-,нию распределенил токов в резисторахматрицы КК и, как следствие, к возрастанию нелинейности характеристикиуправления частотой среза; возникающая при этом мультипликативная погрешность УЦА 11 (уменьшение действительного значения К) влияет на точность задания эквивалентной постоянной вред Комели: С в = , Введение повторителя напряжения 3 позволяет выравнять потенциалы выводов 111, 1 Ч, Ч, что приводит к нейтрализации паразитных емкостей. матрицы КК и улучшает точность распределения токов в резисторах матрицы, 11 ри этом, быстродействие повторителя напряжения 3 может быть значительно меньше, чем у...

Номер патента: 1646049

Опубликовано: 30.04.1991

Авторы: Закиров, Карельский, Тодорук

МПК: H03H 17/04

Метки: нелинейный, фильтр, цифровой

...физического параметра, который, суммируясь в дополнительном сумматоре 14 с оценкой, образующийся в первом нерекурсивном фильтре 4, частично компенсирует ее ошибку, вызванную при. ращением Физического параметра.Ограничившись первыми тремя членами полинома модели (1) ошибку, вызван ную приращением в момент (п +ш)-гоотсчета физического параметра в предлагаемом устройстве приближенно можно записать как 2 Л л Ш Ы(п +ш) = Ы --о ф 12(2) Одновременно с этим отсчеты с выхода первого двухстороннего ограничителя 2, которые являются результатамиоценок приращения физического параметра, поступают во второй нерекурсивный фильтр 5, в котором производитсяих усреднение, Оценки приращения физического параметра, образующиеся вовтором нерекурсивном...

Номер патента: 1646050

Опубликовано: 30.04.1991

Авторы: Беспалов, Тамазов

МПК: H03H 11/00, H03H 21/00

Метки: фильтрации

...напряжением и величинойдает номер канала несущей.Эта задача решается вычислителем 9, удовлетво рякщим укаэанным ниже требованиям,При отсутствии модуляции (или при х1) устройство работает иначе, Синтезатор 4 не работает, и на всех выходах коммутатора 7 напряжение равно 25 нулю. В этом случае компаратор 24, включенный в состав вычислителя 9, вырабатывает сигнал, который, воздействуя на управляющие входы ключей 21, 23 вычислителя 9, блокирует вход вы числителя 9 и отключает все каскады вычислителя 9 за исключением последнего (вычитатель 32 на фиг, 4), через который на выход вычислителя 9 проходит выходное напряжение блока 8, В этом напряжении содержится информация о положении немодулированной несущей. При наличии модуляции по крайней...

Номер патента: 1647448

Опубликовано: 07.05.1991

Авторы: Круглов, Шашкин

МПК: G01R 25/04, H03H 7/18

Метки: кодоуправляемый, фазовращатель

...первый 2 и второй 3 инверторы поступают нз ВхОДы коммутзтОра 4, КОммутзтор 4 управляется двумя старшими разрядами с выхода преобразователя 10 уг)равляющего кода, определяющими диапазон фазового сдвига, и формирует соответствующие гармонические сигналы на информационных входах первого 5 и второго 6 цифроаналоговых преобразователей, Причем на вход второго цифроаналогового преобразователя 6 подается сигнал, опережающий по фазе на 90 сигнал на входе первого цифроаналогового преобразователя 5. Нз входы управления фазовым сдвигом устройства подается цифровой код, соответствующий величинетребуемого фазового сдвига. Преобразователь 10 управляющего кода в соответствиис рассмотренной ниже зависимостью фор 5 мирует на своих выходах кодовую...

Номер патента: 1647592

Опубликовано: 07.05.1991

Авторы: Омельченко, Сахон

МПК: G06F 15/353, H03H 21/00

Метки: фильтрации, цифровой

...1 с, 0), х(3,0,1)х(3, 1 с, 1 с )х(Д) = Си(1)с и(5,0),е(;с 1). ъг(3, 1 с ), ът(1, О, 0,),м(3 к 1 к 0) ккю(3 к 1 с и О) ът(3,0,1), кч(3,1 с, 1 с ) Такт и-Е = 1, На первый и второй .входы умножителя 10 поступают новые входные отсчеты х(пс+1).В вьчислительном блоке 2 выполняется базовая операция А, в результате которой сумма у(п) = х(п - 1 с + 1) ът(1 с) +х (ис+ 1) фх(п "1 с - 3 + 1)т,Оск К КК+ 3) + Х;Е, х(и 1-О к:О- с + 1) х(п - 1 с + 1 - 3 ) х(п-с+1" 1 -3 )и Ь, 1 с+Н записывается в первые 13 и второй 14 регистры результатов вычислительного блока 2.Такт п+2. На первый н второй входы умножителя 10 поступают новые входные отсчеты х(пс+1), В выш,п = 1 с, 1 с+1И. числительном блоке 2 выполняется базовая операция А, результате которой...

Номер патента: 1647850

Опубликовано: 07.05.1991

Авторы: Павловский, Просеков

МПК: H03H 7/01

Метки: малогабаритный, нижних, фильтр, частот

...грузку. Эта приводит к всплеску входногоили пускового тока фильтра, Однако в данном фильтре время заряда и, следовательно, длительность токового импульса будуточень небольшими. Это связано с тем, что,35например, при отношении толщин ц- = 12д 2прокладок 3 и 4 суммарная емкость фильтрасоставляет всего Сф = 6,5 нф. Поэтому постоянная времени заряда т, при типовой вели 40 чине внутреннего сопротивления йсилового генератора на частоте 50 Гц Я = 0,1Ом равнагз = Я Сф = 0,16,5 10 9 = 0,65 нс.45 Такой короткий всплеск тока будет эффективно подавлен индуктивностью катушки фильтра, в результате пусковой ток окажется небольшим.После заряда емкости Сф фильтр пере стает потреблять ток от силового генератора, а по ленте 1 между выводами 5 и 6...

Номер патента: 1651353

Опубликовано: 23.05.1991

Автор: Бельский

МПК: H03H 9/00

Метки: акустических, волнах, поверхностных

...у2 1 0 то ас Ьа 23,М при нечетном Еи --- Ь)А +2 при четном Е,/если --- 1Ь.2 то а (1 Ц,2 Ц,и --- (и)А + Ь2и при нечетном и при четном и,2,-+ 2 1 с = + 3 ААгде 0 и- углы между первой и второй соответственно боко: вьми гранями звукопровода и прямыми соединяющими вершину угла, образованного первой и второй боковыми гранями звукопровода, с ближайшей к соответствующей грани крайней точкой апертуры преобразователя, рад,и 1 - углы, образуемые первойи второй боконьи граня-ми соответственно с наИзобретение относится к области радиоэлектроники и может быть использовано в акустоэлектронных устройствах на поверхностных акустических волнах (ПАВ).ель изобретения - снижение уровня ложных сигналов и повышение долговременной стабильности.На Фиг.1...

Номер патента: 1651354

Опубликовано: 23.05.1991

Авторы: Басий, Лавров, Сташкив

МПК: H03H 15/00

Метки: программируемый, трансверсальный, фильтр

...и на выходе появляется проФильтрованный сигнал без искажений.Формирование сигналов стирания и программирующих сигналов записи происходит в блоке 17 следующим образом.Для детектирования, т. е, выявления эхосигналов, выделяется та часть сигнала, в которой присутствует только служебный признак и эхосигнал, вызванный им.В частности, в телевизионном сигнале после кадрового синхроимпульса следует синхроимпульс строки без информации в строке.В блоке 17 (фиг,2) кадровый синхроимпульс, выделенный селектором 18, поступает на третий выход в качестве51651 сигнала "стирания", по его спаду опрокидывается триггер 22, разрешающий работу триггера 23. С приходои синхроимпульса строки триггер 23 опрокидывается и в формирователе 24 формируется иипульс,...

Номер патента: 1651355

Опубликовано: 23.05.1991

Авторы: Бурак, Гречанюк, Дручило, Заречанский, Сердюк, Шуляк

МПК: H03H 21/00

Метки: калмана, регуляризованный, фильтр

...превышении сигна ла с третьего матричного умножителя 12 надуровнем источника 14 опорного напряжения сигнал с компаратора 13 отпирает переключатель 15, который пропускает счетныеимпульсы с выхода генератора 16 счетныхимпульсов на вход первого счетчика 17, Таким образом, на выходе второго делителя 19получают отношениеаЕрэ = -йгде - Иа - число измерений, дисперсия которых превышает 3 о; 5 10 15 20 25 30 35 40 45 50 55 М - число всех измерений, подлежащихобработке.:Для эргодического процесса величинаЕрз при увеличении длительности сеансаизмерений равна оценке коэффициента загрязнения е,Таким образом, полученное с выходавторого делителя 19 заключение Ерэ, преобразованное к аналоговому виду в цифроаналоговом преобразователе 20, подается навход...

Номер патента: 1653131

Опубликовано: 30.05.1991

Автор: Охлобыстин

МПК: H03H 17/04

Метки: дельта-модулированных, кода, многочастотного, приемник, сигналов, цифровой

...в блоках 3, к синхроимпульсам, вырабатываемым в блоке 1, В блоке 7 производитСя сравнение каждого текущего .информационного слова, обнаруженного блоками 3 с каждым предыдущим, задержаннымв первом блоке 5. В случае их совпадения блок 7 Формирует "1" на своем 40выходе и "0" - в противном случае.Результат сравнения задерживается навремя, равное длительности слова вовтором блоке 6.Такии образом, на входы блока 8 45поступают сигналы попарного сравнениятекущего информационного -слова с последующим и с предыцущим. Блок 8 реализует логическую .Функцию ИЛИ с инверсией по входу, соединенному .с выходом блока 7, и формирует сигнал блокировки выдачи информации в блок 9в момент смены информационного слова,формируемого блоком 4, что...

Номер патента: 1653132

Опубликовано: 30.05.1991

Авторы: Козлов, Корнеев, Красных, Мяльк, Томашевский

МПК: H03H 17/06

Метки: интерполирующий, фильтр, цифровой

...образом:а) по трем отсчетам у 3-2 уНН 3-1 Ун, 3 Формируется левый интерполирующий полином Ун 3-2 Ун 3 1 Ун 3 УН 3 2+(Ун 3 1 Ун 32)1чн (1 + 2(ун 3-2 - 2 У, 3-1 ++ (Ун 3 1 + 2 Ун 3 + Ун 3+")" х ч(1.) (ч) х)-1),(8) В выражениях (7), (8) переменная чн(1) определяется согласно Формуле (б),Симметричньй относительно интервала оценивания (3- 1) 3 интерполирующий полином Формируется как среднее значение левого и правого интерполирующих полиномов:б) по трем отсчетам ун, 3 1 УН 3 Ун 3+1 формируется правый интерполирующий полиномУН 3 " Ун 3Ун Оценка текущего среднего щ в каждый момент времени 1 равна значению интерполирующего полинома Р: Лп 1(1) = уннт(1) =( ч 3 2 ун3 1 Ун 3 Ун 3+1) (10)Формирование левого Р 1(1)право- О го Р и симметричного Р...

Номер патента: 1653163

Опубликовано: 30.05.1991

Автор: Кисоржевский

МПК: H03H 17/00, H04B 1/10

Метки: программируемый, согласованный, фильтр

...и 50 и известном Ьо.Выигрыш в помехоустойчивости приэтом эквивалентен увеличению энергетики канала в несколько раз (при Ь =- 1 выигрыш составляет более 10 раз).40 1,где х - сигнал с выхода -го умно 15 жителя весового блока 2;и - число умножителей весовогоблока 2;Ь " число измерения качествасигнала в измерителе 6 качества сигнала в произвольный момент времени.В вычитателе 7 определяется разность г = Ъ-Ь между измеренным значением качества сигнала Ь и опорнымЬ. Поскольку эта разность можетбыть положительной и отрицательной,блок 8 вычисления модуля определяетабсолютное значение (модуль) ее г.Во втором весовом блоке 9 осуществляется преобразование модуляг позакону 1г , Величина 1 1 г 1 являетсявесовым коэффициентом сигнала, показателем...

Номер патента: 1653174

Опубликовано: 30.05.1991

Авторы: Вяткин, Сивов

МПК: H03H 17/00, H04L 27/26

Метки: согласованный, фильтр, цифровой

...отсчетов (через время, равноеПо иере уменьшения содержимого И счетчика 26 уже в другом компасчраторе 17 произойдет повышение от" счета входного сигнала (числа и первом входе), что приведет к Формированию скачка потенциала на выходе этого компаратора. Далее все будет развиваться аналогично описанному выше и во вторую ячейку блока 21 памяти будет записан номер канала, в котором рециркулятор блока 1 накопил второй по величине отсчет. После завершения цикла работы в ячейки блока 21 памяти с первой по М-ю будут по по" рядку записаны номера каналов пс сте" пени убывания уровня накопленных отсчетов входного сигнала, то есть будет произведена их ранжировка и произведена заиена отсчетов на номераканалов. в которых сформированы зтиотсчеты. С...

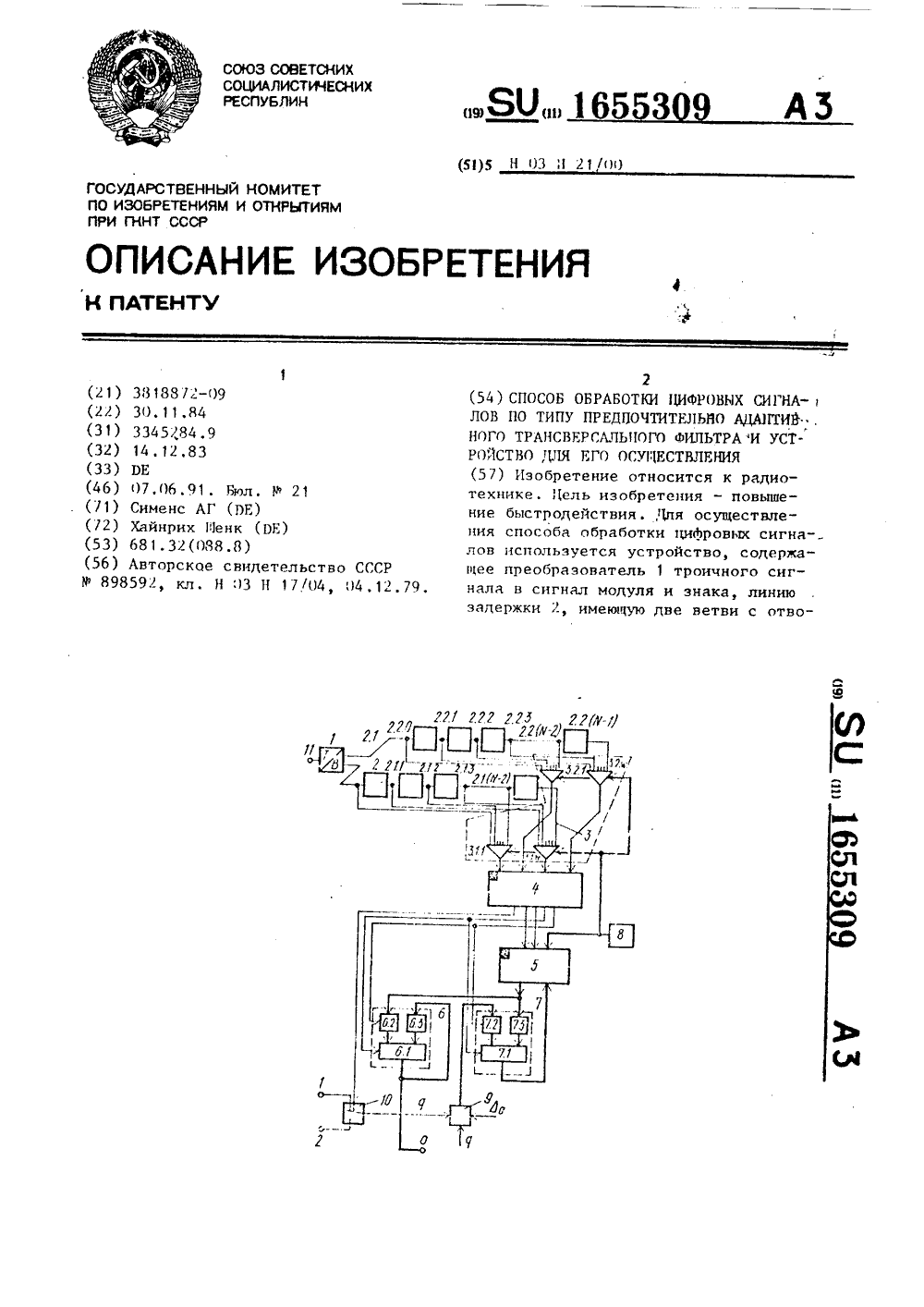

Номер патента: 1655309

Опубликовано: 07.06.1991

Автор: Хайнрих

МПК: H03H 21/00

Метки: адаптивного, предпочтительно, сигналов, типу, трансверсального, фильтра, цифровых

...накопителя 5 частичных сумм соединен с входным регистром 6.2 блока 6 суммирования сигналов, выходной сигнал которого поступает на вход входного регистра 6,3, что позволяет последовательно суммировать сигналы частичных сумм, считываемые для каж дого шага задержки из накопителя 5.Причем появляющийся на выходе кодирующего блока 4 управляющий бит (р в табл. 1) указывает прибавляется (при р =11) или вычитается (при 45 р =1) находящаяся но входном регистре 6.2 частичная сумма, посредством управляющего бита (р =О в табл.1), появляющегося на выходе кодирующего устройства 4, запирается входной регистр 6,2, если мгновенно достигнутая сумма свертки должна оставаться неизменной, так что не происходит ни сложения, ни вычитания. Если в...

Номер патента: 1656601

Опубликовано: 15.06.1991

Авторы: Вдовин, Карпенко, Козьменко, Макаренко

МПК: G01R 27/00, H01F 40/14, H03H 7/01 ...

Метки: комплексного, сопротивления, трансформаторный, четырехзажимный

...наличием активного сопротивления обмотки 3 - 1, которое влияет на величину тока в указанной обмотке, вовторых, наличием тока намагничивания сердечника 1-1, обуславливающим нарушение пропорциональности между токами в обмотках 2 и 3-1, Для компенсации погрешности преобразования используются сердечники 1-2, 1-3 1-п, обмотки 3-2, 3 - 3 3-п и элементы 5-2, 5-3 5-п. Ввиду наличия магнитного потока в сердечнике 1-2 в обмотке 3-2 формируется ток, примерно равный приведенному к обмотке 3-2 току намагничивания сердечника 1-1, Этот ток создает падение напряжения на элементе 5 - 2, которое трансформируется в отвод 4-2 и увеличивает напряжение на потенциальных зажимах преобразователя. Таким обра.зом компенсируются погрешности первого...

Номер патента: 1656672

Опубликовано: 15.06.1991

Авторы: Жданов, Шаймарданов

МПК: H03H 17/04

Метки: рекурсивный, фильтр, цифровой

...обработки кодовой последовательности Л У(п) масштабируютфПервый блок памяти 8 формирует граничные значения эоны У п), когорые подаются на первые входы первого и второго компараторов 10 и 11, одновременно на вторые их входы подается код с выхода первого счетчика 16. Первый счетчик 16 считает в сторону уменьшения до тех пор, пока на его выходе не окажется в границах эоны У (и), В этом случае первый и второй компаратор 10, 11 вырабатывают сигналы, которые, обьединяясь на первом элементе И 14, создают сигнал. который останавливает счет первого и второго счетчиков. После этого код с первого счетчика 16 вместе со старшими разрядами с выхода первого сумматора 1 записывается в первый регистр 4, образуя составляющую У(п), причем перед этим...

Номер патента: 1658102

Опубликовано: 23.06.1991

Авторы: Микийчук, Пацарнюк, Шморгун, Яцук

МПК: G01R 27/00, H03H 11/46

Метки: магазин, сопротивлений

...При поступлении на вход ЛКН 26 напряжения,превышающего порог срабатывания, наего выходе устанавливается уровень+Е, если входное напряжение положительное, или -Ея, если входное напряжение отрицательное. В первом случае,открывается оптрон 25, а на выходахКН 15 устанавливаются уровни логических единиц, причем состояние второговыхода запоминается в триггере 33. Вдругом случае открывается оптрон 24и устанавливаются на первом выходелогическая единица, а на втором выходе логический нуль, который запоминается в триггере 33. Таким образом, врежиме коррекции погрешности компенсируются основные статические погрешности магазина сопротивления, чтопозволяет значительно повысить точность воспроизведения сопротивления.Поскольку на результат...

Номер патента: 1658376

Опубликовано: 23.06.1991

Авторы: Брандис, Пехота, Поляков, Тухто

МПК: H03H 17/02, H03H 17/04

Метки: рекурсивный, фильтр, цифровой

...соответственно на второй и третий входы блоков 5 элементов И, на первые входы которого поступают весовые коэффициентыс блока 7 памяти коэфэфициентов. На выходе каждого блока 5 элементов и формируется матрица частичных произведений в виде многострочного кода, Вид такого кода для разрядности входных данных и коэффициентов; равной четырем, представлен на фиг, 4.Операция суммирования результатов умножений выполняется в конвейерном преобразователе 8 многострочного кода следующим образом.Многострочные коды с блоков 5 и групп 6 элементов И образуют на входе конв.йерного преобразователя 8 многострочного кода результирующий многострочный код, вид которого при оговоренных условиях для М=1 и= 3 представлен на фиг, 5. В конвейерном преобразователе...
