H03H — Цепи полного (активного и реактивного) сопротивления, например резонансные контуры; резонаторы

Номер патента: 1022293

Опубликовано: 07.06.1983

Авторы: Баржин, Воробьева, Солодовник

МПК: H03H 9/15

Метки: пьезоэлектрический, резонатор

...,Ъ, гдеН: - ,Ч= д:1 о 11 о : 1 оЬ - переменная толщйна сечения пьезоэлемента;Ьо - максимальная толщина сече-ния пьезоэлемента;В - радиус кривизны торцовойповерхности пьезоэлемента,. О 4 рО 1". юс"д1 (/а - внутренний радиус кольце-.вого пьезоэлемента;Ь - внешний радиус кольцевогопьезоэлемента.Кроме того, кольцевой пьезоэле"мент выполнен с двумя противолежащими торцовыми поверхностями.На фиг, 1 изображен резонатор,общий вид 1 на Фиг. 2 - то же, профиль.Резонатор содержит баллон 1, коль- цевой пьезоэлемент 2, возбуждающие электроды 3 на поверхности пьезоэлемента 2, электроды 4 на внутренней поверхности баллона 1, элементы 5 крепления, клеммы б для подключения источника возбуждающего напряжения. Пьезоэлемент 2 может быть изго:товлен...

Номер патента: 1022294

Опубликовано: 07.06.1983

Авторы: Бондаренко, Орлов, Орлова, Речицкий

МПК: H03H 9/64

Метки: акустических, волнах, поверхностных, полосовой, фильтр

...выбраныодинаковыми 12,К недостаткам такого фильтра отно.сится ограниченный рабочий диапазончастот. Верхний предел рабочего диапазона частот определяется разрешающей способностью технологическогопроцесса изготовления структур преобразователей, особенно многоэлектродного полосозадающего, а нижний З 5ограничен реально возможными (до200 мм) размерами пьезоэлектрических подложек, на которых размещаются преобразователи фильтра,Цель изобретения - расширение 4 Орабочего диапазона частот.Поставленная цель достигается тем,что в полосовом фильтре на поверхностных акустических волнах, содержащем входной полосозадающий секционированный встречно-штыревой преобразователь и выходной встречноштыревой преобразователь, в качестве выходного...

Номер патента: 1022295

Опубликовано: 07.06.1983

Авторы: Жиленков, Змий

МПК: H03H 11/12

Метки: активный, фильтр

...третий, четвертый и пятыйэлементы 3, 4, 5, б и 7 проводимости,Активный КС-фильтр работает. следующим образом.Передаточная Функция предлагаемого Филътра описывается выражением ТСР)(Ч 1+Чд,+М)Ъ+3 В 011+9.Й 1 З+Ч 4)"КЧд.ЧЪ-тЗ Ч 1+Ч 1+"5+Ч 4) где К 1 и К - коэффициенты усилителей 1.и 2;ъЛачз,ч 4,Ч 5 - проводимости элементов 4 В4,3,5,7 и б, соответственно.Если рассматривать реализацию Функции полосового звена, то положив)(4+ Результате подстановфициентов усиления п-"Р 1агаемый кс -ф1 Я раз облтью и динамич о55 льтр по мен дает больше еским диапа т,е. предлшей мере встабильносзоном,ВНИИ аз 4063/ П "Патент", г. или Изобретение относится к радиотехнике и предназначено для реализации полиномиальных звеньев второго порядка Фильтров для...

Номер патента: 1022296

Опубликовано: 07.06.1983

Автор: Судариков

МПК: H03H 11/12

Метки: активный, нижних, фильтр, частот

...неинвертирующийвход которого через два последовательно соединенных резистора подключен квходу Фильтра, причем выход усилителя через первый конденсатор подключен .к точке соединения резисторов, и второй конденсатор, подключенный к некн-вертирующему входу усилителя, введеныпоследовательно соединенные компаратор, реверсивный счетчик и цифро-аналоговый преобразователь, а также последовательно соединенные генератор и,ключ, выход которого подключен ксинхровходам реверсивного счетчика,причем первый вход компаратора подключен к выходу усилителя, а второйвход компаратора соединен с другимвыводом второго конденсатора и выходом цифро-аналогового преобразователя.На фиг. 1 приведена структурнаяэлектрическая схема предлагаемогоактивного....

Номер патента: 1025009

Опубликовано: 23.06.1983

Авторы: Лапшин, Масленников, Сироткин

МПК: H03H 11/12

Метки: активный, полосовой, фильтр

...второго селективного "С- усилителя и инвертирующим входом операционного усилителя первого селективного Й С - усилителя, при этом входом полосового активного К С фильтра является вход первого селективного В С -усилителя, а выходом - выход третьего селективного ЙС -усилителя.На чертеже представлена принципиальная электрическая схема предлагаемого фильтра.Полосовой активный ВС -фильтр содержит первый 1, второй 2 и третий 3 селективные В С - усилители, каждый из которых состоит из одного инвертирующегоопреационного усилителя 4, между входом и выходом которого параллельно включены резистор 5 и два последовательно соединенных конденсатора 6 и 7, резистивный делитель 8, атакже первый 9 и второй 10 дополнительные резисторы.Полосовой...

Номер патента: 1026284

Опубликовано: 30.06.1983

Авторы: Губарев, Малахов, Струков, Хатунцев

МПК: H03H 11/00

Метки: конденсатор, нелинейный

...входами триггера, выходкоторого соединен с первым входомэлемента ИЛИ, выход которого соединен с первым входом первого элемента И-НЕ, второй вход которого через.элемент задержки соединен с выходомпервого компаратора, а выход - с первым входом второго элемента И-НЕ,выход которого соединен с первымвыходом блока управления, с вторымвыходом которого соединен выходтретьего элемента И-НЕ, первый входкоторого соединен с выходом второгокомпаратора, а вторые входы элемен1026284 3та ИЛИ, второго и третьего элементов И-НЕ соединены с цифровыми входами блока управления.На фиг.1 приведена блок-,схема нелинеиного конденсатора; на Фиг.2 - 5вольт-Фарадные характеристики в зависимости от управляющих напряженийна входах блока управления.Нелинейный...

Номер патента: 1029398

Опубликовано: 15.07.1983

Авторы: Гнедкин, Чистяков

МПК: H03H 11/12

Метки: нижних, фильтр, частот

...(088.8) (56) 1. Марше Ж. Операционные усилители и их применение. ЛЭнергия", 1974, с. 179, рис. 8 - 12.2. "Синтез активных РС-цепей". Под ред. Ланнэ А. А. М., "Связь", 1975, с, 103, рис; 3.17 (прототип). (54) (57) ФИЛЬТР НИЖНИХ ЧАСТОТ, содержащий неинвертируюший усилитель, вход которог через три последовательно соединенных резистора подключен к входу фильтра, первый конденсатор, включвннйй,между входом неинвертируюшего усилителя, и общей шиной, второй конденсатор, включенный между выходом неинвертирующегоусилителя и точкой соединения первого ивторого резисторов, и третий конденсатор,одним выводом подключенный к точкессединения второго и третьего резисторов,о т л и ч а ю щ и й с я .тем, что, сцелью увеличения крутизны...

Номер патента: 1029399

Опубликовано: 15.07.1983

Авторы: Бельмас, Бондаренко, Довгун

МПК: H03H 11/42

Метки: гиратор

...недостаточно высокой точностью имитации взаимной индуктивности. 25Цель изобретения - повышение точности имитации при расширении частотного диапазона и уменьшение количества активных приборов.Поставленная цель достигается тем,что в гираторе для имитации двух индуктивно связанных элементов, содержащем четыре усилителя напряжения с подключенными к их выходам соответствуюшими резисторами, причем неинвертирующие входы первого и второго усилителей яв 35 ляются входами гиратора, а неинвертируюшие .входы третьего и четвертого усилителей являются выходами гирвтора, к которым подключены двв нагрузочных конденсатора, резисторы вторыми выводами подсоединены к неинвертируюшему входу соответствующего усилителя, и введены первые дополнительные...

Номер патента: 1030956

Опубликовано: 23.07.1983

Автор: Славский

МПК: H03H 11/12

Метки: активное, звено

...конденсатор, введены два переменных реэисто.ра, первые выводы которых объединены, и регулируемый усилитель,вход которого подключен к входуиивертирующего усилителя и к другому выводу первого переменного резистора, а выход - к отводу второго переменного резистора, ртвод первого переменного резистора соединен с другим выводом второго конденсатора.На Фиг, 1 приведена электрическая принципиальная схема активногоВС-звена; на фиг. 2 - схема, реализующая полосозой фильтр, нафиг. 3 - схема, реализующая фильтрнижних частот.Активное кС-звено содержит первый 1 и второй 2 резисторы, неинвертирующий усилитель 3, иивертирующий усилитель 4, первый 5 н второй б конденсаторы, первый 7 и второй 8 переменные резисторы регулируемый усилитель 9.5 Активное...

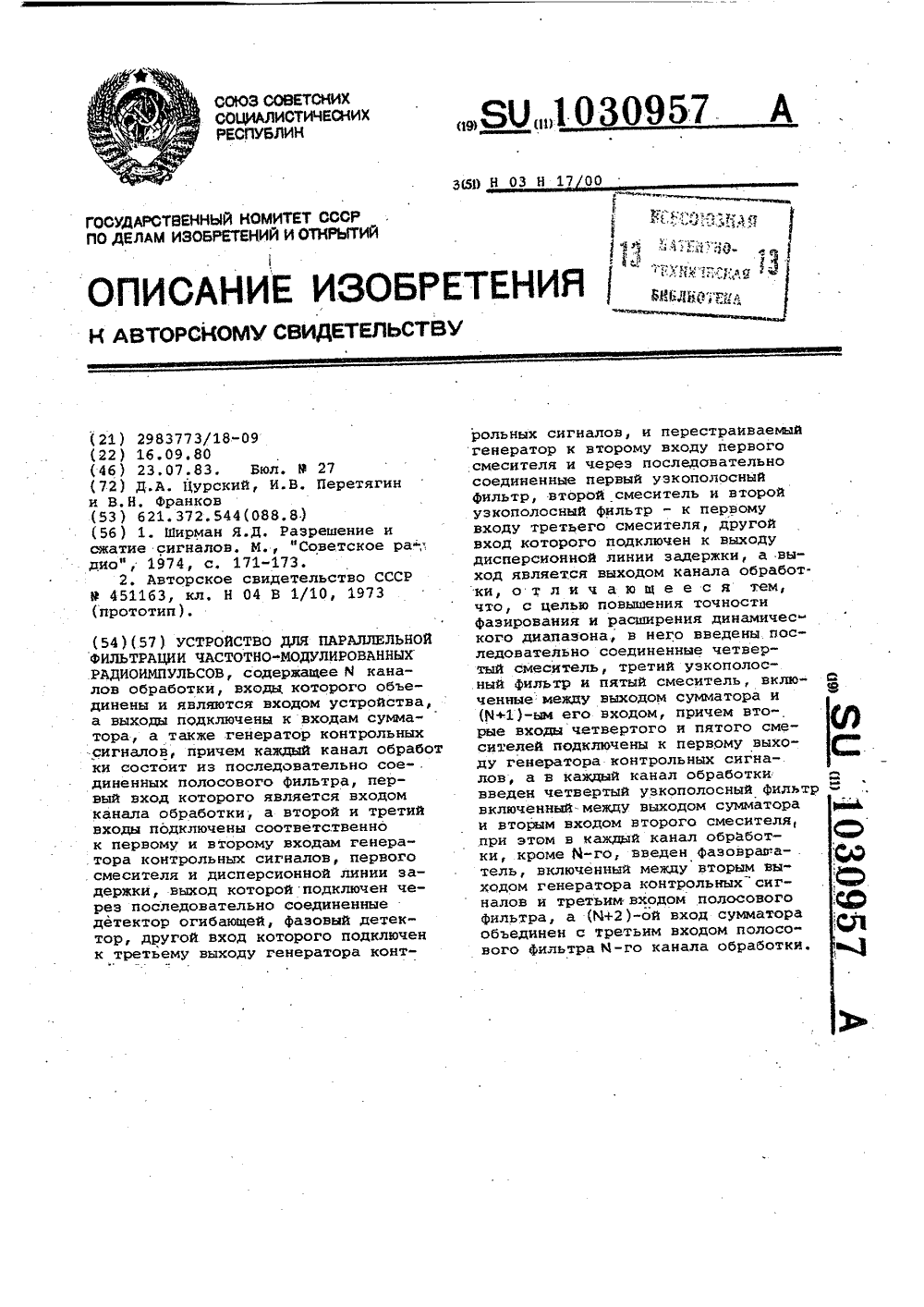

Номер патента: 1030957

Опубликовано: 23.07.1983

Авторы: Перетягин, Франков, Цурский

МПК: H03H 17/00

Метки: модулированных, параллельной, радиоимпульсов, фильтрации, частотно

...полосоного фильтра, а (М+2)-ой. вход сумматора объединен с третьим входом полосового фильтра М-го каналаобработки,На чертеже. представлена структурная электрическая схема устройства для параллельной фильтрации частотно-модулированных радиоимпульсов.Устройство содержит М каналов (1-1)-(1-М) обработки, каждый из которых состоит из полосового фильтра (2-1)-(2-М), смесителя (3-1)-(3-М дисперсионной линии (4-1)-(4-М) задержки, смесителя (5-1)-(5-М), перестраиваемого генератора (6-1)- .(6-й), детектора (7-.)-(7-М) огибающей, Фазового детектора .(8-1)- (8-М), узкополосного фильтра (9-1)- (9-И), смесителя (10-1)-(10-И), узкополосного Фильтра (11-1)-(11-И), контрольные сигналы вырабатываются генератором 12 контрольных сигналов, общим для всех...

Номер патента: 1030958

Опубликовано: 23.07.1983

Авторы: Авдеев, Мышляев, Тараборина, Шемелева

МПК: H03H 17/06

Метки: интерполирующий, фильтр

...элемента сравнения, второй вход которого является входом устройства, введены элемент задержки, и элементов памяти, (п+1) блоков вычитания, (п+1) блоков ограничения и (о+1), масштабирующих элементов, при этом -ый элемент памяти, (-ый блок вычитания, 1-ый блок ограничения и 1-ый масштабирующий элемент ( = 1, 2п ) включены последовательно между вхоДом устройства и соответствующим входом сумматора, й(е) х(с) - х (с) 45 50 поступает на вход ограничителя 2Бсли Е(с) превышает величину огра-.ничивающегр напряжения р, то в ограничителе 2 он ограничивается доэтой величины. Это можно представить выражением Р; при (с) ЪЬ6(с) й(с) при -р(Я(Ц(8.р при Е(с)(р 5560 где 6( с ) - выходной сигнал ограничителя 2.Сигнал Я(с) поступает на интегратор 3, на...

Номер патента: 1032593

Опубликовано: 30.07.1983

Авторы: Ашанин, Гутников

МПК: H03H 11/12

Метки: нижних, фильтр, частот

...поясняющие работуФильтра,Предлагаемое устройство 1 фиг.11содержит ключи 1-6, многовходовбйинтегратор 7, построенный на резисто-,рах 8-10, операционном усилителе ОУ)11, интегрирующем конденсаторе 12,и блок выборки и хранения БВХ) 13Входы ключей 1,3 и 5 соединеныс источником входного сигнала, авходы ключей 2,4 и 6 - с выходом устройства. Выходы всех ключей подключены к соответствующим входам интегратора 7, Вход ОУ 11 через резистор8 соединен с выходами ключей 1 и 2,через резистор 9 - с выходами ключей3 и 4 и через резистор 10 - с выходами ключей 5 и б. Конденсатор 12 включен между входом и выходом ОУ 11.Выход интегратора 7 подключен к входуБВХ 13,На входы интегратора 7 поступаютнапряжения с выходов ключей 1,3,5 и 24,6, соединенных с...

Номер патента: 1034148

Опубликовано: 07.08.1983

Авторы: Мазур, Масленников, Чернозатонский

МПК: H03H 3/02

Метки: акустических, амплитудно-частотной, волн, поверхностных, преобразователей, характеристикой

...регули "руюшего воздействия.Возбуждаемая на подложке 1 ПАВподпадает на периодическую структуру 3 и проходит ее без отражения вввиду малости массовой нагрузки пленки и малой концентрации свободных .носителей в ней. Управляющий источник 4 внешнего электромагнитноговоздействия ( например, осветительная лампа, лазер, светодиод) за счетФотоэффекта повышает концентрациюсвободных носителей. Изменение концентрации свободных носителей приводит к изменению инкремента распространения ПАВ в области расположения полупроводниковой пленки,Поскольку скорость и затухание. ПАВв покрытых пленкой местах отличают. -ся от скорости и затухания ПАВ насвободной поверхности, то на грани"це этих разнородных областей происходит отражение ПАВ. Если...

Номер патента: 1034149

Опубликовано: 07.08.1983

Авторы: Мельников, Свистунов

МПК: H03H 3/04

Метки: кварцевых, резонаторов, температурно, точки, характеристики, частотной, экстремальной

...конденсатора 10, ключа 11 и разрядногорезистора 12, усилитель 13, калибро" вочный резистор 14, ключ 15, схему16 измерения коэффициента параболы,состоящую из запоминающего конденсатора 17, усилителя 18 и нормирующего резистора 19 и стрелочныйиндикатор 20. Между выходом компаратора б частоты и входом управляемого генератора 7 эталонной частоты в предлагаемом устройстве подключены последовательно соединенные нуль-орган 21, триггер 22, электрон. ный ключ 23 с подключенным к сигнальному входу генератором 24 изменяющегося напряжения, запоминающий блок 25, при этом второй входтриггера 22 соединен с входнойпусковой клеммой 26 ("Пуск"Устройство работает следующимобразом. Испытуемый кварцевый резонатор4 возбуждается автогенератором...

Номер патента: 1034150

Опубликовано: 07.08.1983

Авторы: Лацитис, Серейка

МПК: H03H 9/68

Метки: акустической, волне», поверхностной, фазовращатель

...- обеспечение постоянства амплитуды выходного сигнала.Поставленная цель достигается тем, что Фазовращатель на поверхностной акустической волне ( ПАВ), содержащий пьезоэлектрический звукопровод, 4 на поверхности которого расположены входной и выходной преобразователи ПАВ и нанесена полупроводниковая пленка, и источник постоянного напряжения, снабжен дополнительным источником постоянного напряжения 45 и двумя. слоистыми структурами, на-. несенными на поверхность пьезоэлектрического звукопровода между входным и выходным преобразователями ПАВ, каждая из которых включает полупро водниковую пленку с омическим контактом на краю, диэлектрическую пленку и металлический электрод, подключенный через соответствующий источник постоянного напряжения...

Номер патента: 1035781

Опубликовано: 15.08.1983

Авторы: Зайцевский, Хижняк

МПК: H03H 7/06

Метки: гребенчатый, синхронный, фильтр

...общей шиной, и блок управ 45;ЛЕНИЯ ВЫХОД КОТОРОГО ПОДКЛЮЧЕН Куправляющему входу коммутатора, продольное плечо Г-образного звена содер-,жит переключатель, неподвижные кон.тсй(ты кОтОрОГО яВляются ВхОдОм и Вы 5 рходом продольного плеча Г-образногозвена, переключаемый контакт черездополнительный конденсатор соединенс общей шиной, а управляющий вхОДпереключателя через умножитель часто ты соединен с выходом блока управления,На чертеже приведена структурнаяэлектрическая схема предложенногоФильтра,Синхронный гребенчатый фильтрсодержит Б накопительных конденса"Торов 1, коммутатор 2, блок 3 управления, входную цепь 4, содержащуюдополнительный конденсатор 5, переключатель б, умножитель 7 частоты, :65 Фильтр работает следующим...

Номер патента: 1035782

Опубликовано: 15.08.1983

Авторы: Василина, Коба, Славич

МПК: H03H 7/30

Метки: дисперсионная, задержки, линия, ультразвуковая

...поверхностных акустических волнс расположенными на нем входным ивыходным встречно-штыревыми преобра"зователями с электродами переменной 55ширины и зазорами между ними переменной величины, встречно-штыревыепреобразователи линии задержки выполнены с переменными вдоль апертурыкаждого преобразователя шириной 60каждого электрода и .величиной зазорамежду каждой парой смежных электродов,На чертеже представлена схема предоложенного устройства для реализации линейной дисперсионной характеристикиПредлагаемая дисперсионная ультразвуковая линия задержки содержитпьезоэлектрический звукопровод 1 снанесенными на его поверхность входным 2 и выходным 3 преобразователями ПАВ и акустическими поглотителями 4 и 5, Входной преобразователь2 соединен с...

Номер патента: 1037417

Опубликовано: 23.08.1983

Авторы: Бережковский, Могильницкий, Шумилова, Шутов

МПК: H03H 17/06

Метки: нерекурсивный, нижних, фильтр, цифровой, частот

...-ым вхоцом второго коммуТатОРау ВЫХОД КОТОРОГО ПОДКЛЮЧЕН и ВХОввцу цифроаналогового преобразователя и а второму входу сумматора, выхоц 1 -гое(1=Зри) узла памяти поцключен к вхо цу (1+1)пдд го узла памяти и 1-му входу третьего коммутатора, выход ко торого соединен с вторым входом умн жителя, управляющие входы первого, второго и третьего коммутаторов соединены соответственно с вторым, третьим и четвертым выходами блока синхро ниэации, пятый выхоц которого подво Ю чен к управляющим вхоцам пч узлов М памяти.3 1037 причем передача информации производит 1 ся иэ соответствующего этому узлу регистра 4, после чего этот регистр обнуляется.5Работа цифрового фильтра поясняется временной диаграммой, приведенной на фиг, 2. В качестве примера взят...

Номер патента: 1039017

Опубликовано: 30.08.1983

Автор: Лепих

МПК: H03H 9/64

Метки: акустических, волнах, поверхностных, фильтр

...секции входногооВШП расположены с шагом кратным Зп Л, где и - целое число, Ъ - длина ПАВ, и в каждой секции крайние однополярные штыри расположены относительно друг друга на расстоянии, равном длине ПАВ, а между ними размещен центральный штырь другой полярности, при этом входной секционированный ВШП выполнен аподизованным55 и величина перекрытия штырей в секциях выбирается из условия/ - скорость ПАВ,Г - верхняя частота полосы пропускания фильтра.На чертеже изображен фильтр наПАВ.Фильтр содержит пьезоэлектрический звукопровод 1, входной секционированный ВШП 2 и выходной ВШП 3,УстрОйство работает сЛедующимобразом.На входной ВШП 2 подается электрический сигнал, который преобразуется в ПАВ, распространяющуюся вобе стороны от него часть...

Номер патента: 1039018

Опубликовано: 30.08.1983

Авторы: Знаменский, Муратов

МПК: H03H 9/13

Метки: акустических, волнах, поверхностных, согласованный, фильтр

...выполнены эквидистантными и неаподизованными, оба каскад-но соединенных фильтра размещены в 60одном акустическом канале, при этомвыходной преобразователь первогофильтра размещен между секциями входного преобразователя второго фильтра, а каждый из преобразователей второго Фильтра выполнен в виде двух встречно направленных неперекрывающихся решеток гальванически связанных штыревых электродов, между соответствующими штырями которых с одинаковым перекрытием в обеих решетках размещены промежуточные гальванически несвязанные штыревые электроды.На чертеже изображен согласованный фильтр на поверхностных акус ических волнах.Согласованный фильтр на ПАВ со. стоит из двух каскадно соединенных Фильтров, размещенных в одном акустическом канале на...

Номер патента: 1039019

Опубликовано: 30.08.1983

Авторы: Смильгис, Элстс

МПК: H03H 17/06

Метки: аналого-цифровой, фильтр

...ко входу третьегонакапливающего сумматора, выход которого является вторым информационным выходом Фильтра, третьим информационным выходом которого янляетсявыход первого накапливающего сумма- Ютора, выход датчика псевдослучайныхсигналовсоединен с первым входоманалогового сумматора, выход которого соединен со входом компаратора,второй вход аналогового сумматора является информационным входом фильтра, а управляющие нходы трех накапливаюших сумматоров и мультиплексора подключены к выходу блока синхронизации.На чертеже представлена Функциональная схема аналого-цифрового фильтра.Аналого-цифровой фильтр содержит датчик 1 псевдослучайных сигналов, аналоговый сумматор 2, компаратор 3, реверсивный счетчик 4 и блок 5 памяти (оперативное...

Номер патента: 1040595

Опубликовано: 07.09.1983

Авторы: Баржин, Колпаков, Мещеряков, Милькевич

МПК: H03H 9/00

Метки: дифференциальный, перемещений, пьезоэлектрический

...вмонолитном бруске 9, то коэффициенты)(., и К 2 т оказываются равными межцу.собой а резонансные частоты изменяются в связи с изменением толщины активной области упругих толщинносдвиговыхколебаний (при перемещении объекта),которая заключена,для кажцого резонаторамежду неподвижными пластинами 13(14) и соответствующим участком металлизированной поверхности 11 (12), Увеличенйе толщины активной области одногорезонатора и уменьшение у другого вызывает изменение знака рассогласованиячастот 1и 1 так, что при противоположных смещениях объекта 7 оно соот ветственно равно Ь = 1"1 ) 0 и= 1-0; что дает возможность определить направление перемещения объекта 7.,При перемацении объекта 7 преобразо .ватель работает в режиме биений на частоте А 1 =1...

Номер патента: 1040596

Опубликовано: 07.09.1983

Авторы: Букштам, Караульник

МПК: H03H 9/05

Метки: вибратор, кварцевый, среза

...к предлагаемому яляется кварцевый вибратор АТ среза, содержащий дискообразный пьезоэлемент,на противолежащих рабочих поверхностяхкоторого размещены электроды, а к егобоковой поверхности диаметрально противоположно присоединены держатели-токоотводы, выполненные в,виде гибких Чобразных лент с прорезями 2Однако известный резонатор обладаетнеудовлетворительными электрическимипараметрами (динамическим сопротивпе.-нением,добротностью) из-.за потерь энергииЗ 5в элементах крепления. и.нестабильностьюЭсопротивления в интервале температурвследствие произвольного выбора разме-,ров пьезоэлемента. Кроме того, резонаторне обеспечивает необходимой механичес- ,щ. кой прочности к вибрациям и ударамвдоль вертикальной оси резонатора. Вибратор АТ...

Номер патента: 1042158

Опубликовано: 15.09.1983

Автор: Предприятие

МПК: H03H 7/01

Метки: динамический, фильтр

...перестраиваемогофильтра соединен с выходом амплитудного детектора через ключ, а между выходом амплитудного компрессораи входом управленйя ключа выключендополнительный амплитудный детектор. 4На фиг. 1 представлена структурная электрическая схема динамического Фильтра; на Фиг. 2 - то же,для случая, когда зависимость частотысреза Фильтра от амплитуды входногосигнала устранена при малых ее значенияхДинамический Фильтр содержит основной перестраиваемый фильтр 1,блок 2 управления, состоящий из амплитудного детектора 3, частотногокорректора 4, ограничителя 5 по минимуму, весового фильтра б и раеностного усилителя 7, а также амплитуд"ный компрессор 8, дополнительныйперестраиваемый фильтр 9. Кроме то".го в динамический фильтр введен 40 ключ 10 и...

Номер патента: 1042159

Опубликовано: 15.09.1983

Авторы: Сафонов, Худыш

МПК: H03H 7/20

Метки: сигналов, синусно-косинусного, фазовращателя, фильтр

...- повышение точности вселения фазомодулированного сигнала.Ф Для достижения поставленной цели в фильтр, содержащий первый и второй перемножители, первые входы которых подключены к синусному и косинусному выходам фаэовращателя, вторые входы подключены к косинусному и синусному выходам генератора соответственно, выходы подключены к входам первого сумматора, выходом подключенного к входу первого фильтра низких частот, введены третий, четвертый, пятый и шестой перемножители, второй и третий сумматоры, инвертор и второй фильтр низких частот, при этом первые входы третьего и четвертого перемножителей подключены к входам первого и второго перемножителей со ответственно, вторые входы третьего и четвертого перемножителей подключены к...

Номер патента: 1042160

Опубликовано: 15.09.1983

Авторы: Бубенова, Харжевский

МПК: H03H 9/36

Метки: задержки, линия, магнитострикционная

...встречно, при этом расстояние между преобразова-, телями на каждом звукопроводе одинаково, первый и второй звукопроводы , 65 выполнены и виде единого сплошного энукопровода, к свободным концам которого присоединены дополнительные знукопроводы, выполненные иЪ одинакового материала с малым затуханием, демпфер расположен в середине основного сплошного, знукопровода, соединения дополнительных эвукопронодов со сплошным основным знукопроводом выполнены.с обеспечением одинакового отражения, входные и выходные преобразователи одинаково удалены от мест соединения звуко- проводов, а на.свободном конце одного иэ дополнительных звукопроводовустановлен демпфер, На чертеже изображена функциональная схемапредложенной МСЛЗ.МСЛЗ содержит два...

Номер патента: 1042161

Опубликовано: 15.09.1983

Автор: Лыпарь

МПК: H03H 11/12

Метки: активный, фильтр

...резисторы 13,14 и конденсаторы 1565 Активный ВС-фильтр работает следующим образом.Интегратор 2 имеет сдвиг Фаз на1800 на неинвертирующем выходе поотношению к инвертирующему выходуОУ. Благодаря этому соединенныев кольцо интеграторы 2 и 1 образуют устройство, близкое к генератору (сдвиг фаз по контуру равен 0/,но положительные обратные связиотсутствуют. Только конечные значения коэффициентов усиления ОУ исопротивления утечек конденсаторовинтеграторов приводят к тому, чтогенерация не возникает и получается фильтр с очень большой, но неопределенной добротностью. Частотаквазирезонанса такого фильтра регулируется резисторами б и 7 интеграторов 1 и 2. Чтобы получить стабильную и управляемую полосу пропускания, введена Т-образная РС-цепь3,...

Номер патента: 1042162

Опубликовано: 15.09.1983

Автор: Борисов

МПК: H03H 17/04

Метки: нелинейный, фильтр, цифровой

...5 - 1, последовательно соединенные дополнительный блок 12 сравнения, вход которого подключен к выходу нерекурсивного фильтра 4,. и дополнительный нерекурсивный Фильтр 13, выход которого подключен к входам и дополнительных сумматоров 14, выход каждого из которых подключен к входу соответствующего ему блока 7 сравнения, а также генератор.15 стандартных сигналов, выход которого подключен к другому входу дополнительного блока 12 сравнения и другим входам сумматоров 14 -1 , при этом входы двусторонних ограничителей 5 -1 объединены и подключены к выходу блока 1 сравнения, а выходы блоков 11 - 1 .ЗАПРЕТА - к управляющему входу двустороннего ограничите. ля 2.Нелинейный цифровой фильтр работает следующим образом.В установившемся режиме...

Номер патента: 1042163

Опубликовано: 15.09.1983

Авторы: Гуськов, Кошелев, Попов

МПК: H03H 21/00

Метки: адаптивный, фильтр

...дополнительный перемноаитель, четвертый дополнительный сумматор, пятый дополнительный сумматор, шестой дополнительный сумматор, вторая дополнительная линия 65 задержки, четвертый дополнительный перемножитель, седьмой дополнительныйсумматор, восьмой дополнительныйсумматор и дополнительный ключ, управляющий вход которого соединен свыходом блока упранления, включеныпоследовательно, пятый дополнительныйперемножитель включен между выходомпервой линии задержки и вторым входомчетвертого дополнительного сумматора, шестой дополнительный перемножитель включен между выходом первойдополнительной линии задержки и вто.рым входом первого дополнительногосумматора, седьмой дополнительныйперемножитель, нключен между выходомвторой линии задержки и вторым...

Номер патента: 1043816

Опубликовано: 23.09.1983

Авторы: Бауск, Корпачев, Кузьменко, Янсон

МПК: H03H 9/12

Метки: акустического, демпфера, композитный, материал

...нагревании и конденсацией при охлаждении. Послед нее в случае применения указанного материала акустического демпфера в . вакуумированных ультразвуковых устройствах, работающих в условиях циклического изменения температуры, приводит к снижению их надежности за счет осаждения составляющих композиций на рабочие недемпфируемые. участки поверхности устройств.Целью изобретения является повышение стабильности демпфирующих З 5 свойств материала акустического демпфера.Указанная цель достигается тем, что композитный материал акустичес. кого демпфера, включающий эпоксид ную смолу, отвердитель и минеральный наполнитель нитрид бора), допол нительно содержит полидиенуретаноный каучук при следующем соотношении компонентов, вес.ч.: 45Эпоксидная смола...
