H03H — Цепи полного (активного и реактивного) сопротивления, например резонансные контуры; резонаторы

Номер патента: 46279

Опубликовано: 31.03.1936

Автор: Ингберман

МПК: H03H 9/08

Метки: кварцедержатель

...помещающимися в отдельных кварце- держателях, Такая система обладает следу 1 ощим весьма существенным недостатком. При работе передатчика включенная кварцевая пластина нагревается от проходящего по ней тока, меняя при этом свою частоту. Изменение частоты от собственного разогрева весьма значительно даже при малых температурных коэфициентах кварцевой пластины. Это изменение частоты генератора при включении, при уже разогретом термостате, называется выбегом генератора. При ра. боте передатчика на одной волне выбег частоты не страшен, так как задающий каскад может быть включен заблаговре- и менно до начала работы передатчика.При работе на нескольких волнах выбег частоты считался неустранимым, таккак с волны на волну, т. е. с кварца на...

Номер патента: 47337

Опубликовано: 30.06.1936

Автор: Генералов

МПК: H03H 11/18

Метки: фазовращатель

...получим напряжение на точках с, И, изменяющееся по закону сова, т. е. повернутое на 90. Для всех других частот в) во и а(сов напряжение на точках с, И будет повернуто на угол либо больший, либо меньший%". Закон изменения фазы неточного" поворота может быть выражен:Ьй - 19=агса Ь 1+1)Амплитуда снимаемого напряженна с точек с, д также будет различна взависимости от частоты и отношение ее к максимальному значению выражается законом:Чтобы скомпенсировать неточность поворота фазы апериодическим контуром для любых частот спектра, снимае. .мое напряжение с точек с, и подаем на сетку усилителя на .трансформаторемалым рассеиванием, ТОгда закон изменения фазы усилителем может быть выражен зависимостью, точно совпадаю. щей с выражением для...

Номер патента: 47756

Опубликовано: 31.07.1936

Автор: Зелях

МПК: H03H 7/01

Метки: фильтр, электрический

...фильтра. Из формул (5) и (б) далее видно, что выЬранение Й -- может стать равным еди 2нице (и следовательно затухание нового фильтра может стать равным бесконечЬ ности) при частоте, при которой Й2 не равняется единице, т. е. при которой затухание старого фильтра имеет конечную величину.Таким образом, схема фиг. 3 дает возможность получать из известных схем фильтров новые фильтры с улучшенными характеристиками затухания.На фиг. 4 предста влена известная схема двойного фильтра низкой частоты.На фиг. 5 приведена схема нового фильтра, полученная предлагаемым способом из фильтра по фиг. 4.Путем преобразования звезды самоиндукции в треугольник и затем в трансформатор получаются другие две формы выполнения нового фильтра, показанные на фиг. 5 Ь...

Номер патента: 47757

Опубликовано: 31.07.1936

Автор: Зелях

МПК: H03H 7/01

Метки: фильтр, электрический

...особенно высоким в схемефиг. 5 с, содержащей взаимоиндукцию.Эта схема замечательна далее своейэкономичностью, так как один трансформатор занимает меньше места, чемтри отдельных катушки. нтов двухполюсника Лпредста 1 его собой сопротивление перегиба ного фильтра.соб построения двухполюсника Ха яется на фиг. 2. Полученный новый р изображен на фиг. 3,льтр, изображенный на фиг. 3,характеристическое сопротивле. эдеме вляюи исходСпо поясн фильФи Предмет изобретения В существующих электрических фильтрах (четырехполюсниках) кривая эффективного затухания фильтра содержит один максимум,Фильтр предлагаемого типа имеет то же характеристическое сопротивление, то и соответствующие существующие фильтры, но затухание нового. фильтра может обладать...

Номер патента: 48900

Опубликовано: 31.08.1936

Авторы: Зелях, Цимбалистый

МПК: H03H 7/01

Метки: фильтр, электрический

...волнового сопротивления в некотором диапазоне частот. При этом, если в качестве Т и П использовать элемент Цобелевского звена типа т или тт и т. д., то иовый фильтр будет иметь волновое сопротивление типа тт, ттт" и т. д, Идя по этому пути, можно получить фильтр, волновое сопротивление которого в полосе пропускания будет сколь угодно близко к постоянному значению. Новый фильтр имеет лучшую фазную характеристику, чем фильтр типа т (см. работу 1.ацгеп 1 а), что имеет большое значение для работы фильтра в устанавливающемся режиме.Поэтому он может с пользой быть применен:1) в промежуточных усилителях, где в связи с тем, что число последовательно включенных усилителей велико, явления устанавливания могут стать заметными, например,...

Номер патента: 48901

Опубликовано: 31.08.1936

Автор: Цимбалистый

МПК: H03H 7/00

Метки: четырехполюсник

...осуществляются особым подбором различных комбинаций двух произвольных сопротивлений, могущих иметь и активную и реактивную составляющие.На чертеже фиг 1 изображает принципиальную схему предлагаемого четырехполюсника; фиг. 2 в схе эквивалентных двухполюсников; фиг. 3 - схему, эквивалентную схеме фиг. 1.Согласно изобретению, в схеме, изображенной на фиг. 1, произвольные сопротивления Р и % подобраны так, что одно параллельное. сопротивление равно их сумме, второе параллельное сопротивление равно Г, одно последовательное сопротивление равно 2 й%, где А - любое положительное число; второе последовательное сопротивлени состоит из параллельного соединения соД 2противлений 2 Аг и 1+ Ф 2 тХарактеристические постоянные схе-. мы определяются...

Номер патента: 48902

Опубликовано: 31.08.1936

Автор: Цимбалистый

МПК: H03H 7/01

Метки: фильтр, электрический

...нужной кривой характеристического сопротивления. В этом существенное отличие предложенной схемы от фильтров ЛоЬеГя, где нельзя раздельно выбирать параметры, даже если применять звенья типа тпг.При О пг, а 1 для осуществления фильтров необходимо для Л и У 7 то же условие, что и для обычных фильтров по схеме П и Т, именно Поэтому, считал Я и Жпростейцгичи реактивными сопротивлениями, можно получить четы ре типа фильтров: н из. кой частоты (1), высокой частоты (2), полосовой (3) и режекторной (4), изображенные на фиг, 5 соотвегственно тем же типам поостейших фильтров,Интересна еще одна особенность фильтров по предлагаемым схемам по сравнению с фильтрами ЛоЬсГя.Обозначая через б и Л или Ехарактеристические постоянные фильтров типа К= сопз...

Номер патента: 50764

Опубликовано: 01.01.1937

Автор: Заборщиков

МПК: H03H 11/12, H03H 9/00

Метки: параметрический, фильтр

...обратная связь, согласно изобретению, осуществляется черезпьезо-кварцевую пластинку, настроенную на частоту колебаний, возбуждаемых в фильтре, т. е, на частоту, равную половине частоты, подаваемой на фильтр, Ширина полосы пропускаемых таким фильтром частот диктуется кривой резонанса кварцевой пластинки. Гакой параметрический фильтр может быть применен в схемах коротковолновых телеграфных приемников, рассчитанных на узкую полосу пропускаемых частот (например, до 500 герц). При применении такого параметрического фильтра электрическая схема приемника чрезвычайно упрощается, электрические же качества приемника получаютсявесьма высокими. Параметрический , фильтр в сочетании с кварцевой11 тип Про.,по.",иг.;аф" Тзюэвская 12. Зак. 302 - 700...

Номер патента: 51094

Опубликовано: 01.01.1937

Автор: Нейман

МПК: H03H 5/00

Метки: замкнутый, колебательный, контур

...же время имеют значительно меньшие габарит и вес.Колебательная система, выполнен. ная сог.ласно изобретению, изобра. жена на чертеже, причем на фиг, 1 она показана в плане и на фиг. 2 - в разрезе по линии АА фиг. 1.Колеоательная система состоит из замкнутого цилиндра 1, закрытого по обоим концам торцевыми дисками 2. Внутри цлиндра 1 расположена система из нескольких (произвольное число) коаксиальных цилиндров, ра. зомкнутых на одном конце и укрепленных дручгим концом жестко в дисках 2, На чертеже показаны четыре таких цилиндра 3, 4, 5 н б. Эти цилиндры укреплены попеременно на нижнем диске и на герхнем диске и несколько не доходят каждый до противоположного диска. Цилиндр б наименьшего диаметра на конце, противоположном тому, которым...

Номер патента: 53366

Опубликовано: 01.01.1938

Автор: Ильин

МПК: H03H 3/02

Метки: кварцедержатель

...без дополнительного переменного конденсатора,Согласно изобретению, предлагается такой квар 11 едержатель, в котором кварцевая пластинка зажи мается, а К АВТОРСК АННОМУ НАРОДНЫМ КОМИчастота системы, образуемои кварцевой пластинкой и держателем может плавно изменяться, Для этоготак же, как и обычно, изменяют емкость между кварцевой пластинкой и электродами держателя, причем для этой цели перемещают не весь электрод держателя, что неосуществимо при зажатой пластинке, а лишь часть его, не соприкасающуюся с пластинкой, как это показано на фиг. 1 и 1, При этом можно перемещать части обоих электродов, причем в одном электроде могут быть две или несколько перемещающихся частей. Из них одна может служить для грубой, другая для более...

Номер патента: 53368

Опубликовано: 01.01.1938

Автор: Серапин

МПК: H03H 11/20, H03J 1/06

Метки: банд-фильтра, затухания, изменения, катодных, контурами, ламп, между, помощью, регулировки, связи, селективности, служащих

...на фиг, 4. Здесь лампы Р и Я являются усилительными лампами усиления высокой либо промежуточной частоты радиоприемниЛампы Т, и лужат для регулировки связи и з ния контуров банд- фильтра.г 1 икатод паралампа Т, ггодчена параллдроссель. Междуэлектродные емкости ССС, и С, ламп Т, и Тсоздают емкостную связь между контурами фильтра, Можно рассматривать эту связь как Т.образный четырехполюсник конденсаторного типа, как это упрощенно представлено на фиг. 5. Поскольку в анодные цепи ламп Т, и Т включены омические нагрузки в виде настроенных контуров, входчые емкости ламп Ти Т.равные С, и Сзависят известным образомот крутизны характеристик ламп Т, и Т в данных рабочих точках на их характеристиках. Увеличивая смешение на сетки ламп Т, и Т,мы...

Номер патента: 53378

Опубликовано: 01.01.1938

Автор: Иванов

МПК: H03H 11/20

Метки: фазовращатель

...частотах. Существующие известные схемы фазовращателей (мостиковые) не дают указанных возможностей.Схема легко может быть выполнена в таком виде, когда входное(сдвигаемое по фазе) и выходное (сдвинутое по фазе) напряжения имеют общую заземленную точку, что часто бывает необходимо и недостижимо в известных мостиковых схемах,Для уяснения принципа действия фазовращателя рассмотрим сначала вариант без общей заземленной точ. ки, для чего обратимся к фиг. 1.Входное напряжение и попад на входной делитель а, Ь, с, 4 с торого снимаются напряжения на сетку лампы л и через фазовращающую цепь Сй - на сетку лампы л,. Точки Ь и с делителя делят пополам соответственно участки а - Ы и 6 - А Лампы л, и л работают на общую анодную нагрузку, с которой...

Номер патента: 54133

Опубликовано: 01.01.1938

Автор: Лебедев-Карманов

МПК: H03B 5/26, H03H 7/07

Метки: двойной, мост

...анодной цепи и прямого прохождения из сеточной цепи в анод. ную, Существующие схемы двойных мостов (Бушбека, Г. А. Зейтленка) принципиально устраняют эти недостатки, но в схеме Бушбека много элементов нейтрализации (3 - 5), что значительно затрудняет практическую балансировку моста, а в схеме Зейтленка, как дополнительные эле. менты моста фигурируют самоиндукции, что также представляет неудоб. ства при нейтрализации и, сверх того, приводит к возможности образования многих добавочных паразитны х связей, искажающих работу моста. Согласно изобретению, предлагаетя схема двойного моста (фиг, 1),ровано в Бюро последуюцеи регистрацииГосалана при СНЕ СССР имеющего только три иэлемента, которые практичбыть осуществлены в видременных...

Номер патента: 54770

Опубликовано: 01.01.1939

Автор: Соловьев

МПК: H03H 7/34

Метки: выпрямленного, подстанциях, преимущественно, пульсаций, сглаживания, тяговых

...генератором в шунте, при необходимости сглаживания большоголучаются чрезмерме того, компенстакого устройствапервичного напряи при отклонении чной компенсируюго устройства ухуПредлагаемоесебе целью вэтому дать проустройство для сций выпрямленно БРЕТЕНИЯ подстанций, причем учитыо обстоятельство, что при на таких подстанциях реакнагрузки пульсация выпрятока незначительна. Сглажильсаций напряжения достирименением усилителя, на торого потенциометрически напряжение с сопротивлеченного параллельно в цепь нного тока, и напряжение де которого используется енсации пульсаций выпрянапряжения. Согласно изо. , выходная цепь выпрямизана с цепью нагрузки ин, чем устраняется необходитяговых вается т наличии тивной мленного вание пу гается и вход...

Номер патента: 57690

Опубликовано: 01.01.1940

Автор: Шембель

МПК: H03H 3/02

Метки: пластинка, пьезокварцевая

...наименьшим.Все системы кварцедержателей, в которых кварц механически зажат, характеризуются наличием связи между физическими свойствами, пластинки и держателя. Так, например, нельзя рассматривать температурный коэфициент пластинки без учета температурного коэфициента держателя, поскольку держатель, расширяясь при изменении температуры, неминуемо изменит упругие деформации в кварце, что скажется на частоте колебаний последнего.Кроме тогонеобходимо считаться с тем обстоятельством, что при креплении зажимными винтами, заканчивающимися остриями, последние со временем будут деформироваться.Существенным фактором. также явия ме есро. 1 Отв. редактор П. В, Никитин Техред А. и, Хров Тип. Печатнь 1 й Двор, зак.520/30 - 575 ГоспланиздатЫ 28342 нии...

Номер патента: 57734

Опубликовано: 01.01.1940

Автор: Агеев

МПК: H03H 11/04

Метки: фильтрующее

...искусственно уменьшенное сопротивление может быть сделано равным по величине сопротивлению, которое представляет собой конденсатор емкостью в несколько десятков и даже сотен микрофарад по отношению к напряжению, пульсации.Обычный фильтровый дроссель 4 не является составной частью предлагаемого устройства и показан на чертеже для ясности.На фиг. 2 представлена принципиальная схема одного из возможных вариантов общей схемы, показанной на фиг. 1. Напряжение пульсации подается через конденсатор 1 (емкостью, приблизительно, в одну микрофараду) на первичную обмотку повышающего (междулампового) трансформатора 2, а с зажимов вторичной обмотки - на сетку-нить усилительной лампы 3. Сопротивление 4 включено в цепь анода лампы для получения...

Номер патента: 58864

Опубликовано: 01.01.1941

Автор: Винницкий

МПК: H03H 3/04

Метки: ёмкости, прибор, пьезокварца, эквивалентной

...изобретению, п щи такой установки пре измерять емкость экви схемы кварца для любой его характеристики емкости адобнощи идлагается лентнои частоты Для измерения сл блок-схему установ но на фиг. 2. Выключ мерении замкнут. Сопротивление Р измеримьм с реакта тора С., на частоте при переключении с контакт 2 не сильно та резонансного пик Измерение произво щим образом.едует изменить ки, как показа атель К при из выбирается со нцем конденса кварца, чтобь контакта 1 на менялась высо а тся след 1. При положениина контакте 1 устанадуемый резонансныйэкрана При помощиСгг нейтрализуют па косгь кварца, Отме ствующее деление ш генератора 2,переключателя вливают исслепик в середине конденсатора раллельную емчают соответкалы настройки ОПИСАНИЕ...

Номер патента: 58865

Опубликовано: 01.01.1941

Автор: Винницкий

МПК: H03H 3/04

Метки: активного, прибор, пьезокварца, сопротивления, эквивалентного

...К при измерении разомкнут.На экране осциллографа резонансная кривая, обычно появляется в виде, изображенном на фи. 3,Здесь ординаты в определенном масштабе изображают эквивалентное сопротивление Яд кварца. Порядок измерения следующий (фиг. 2): замыкают кварц накоротко (переключатель П на контакте 1); размыкают цепь, шунтирующую кварц (переключатель П на контакте 2); включают последовательно с кварцем эталонное сопротивление Йсоизмеримое с сопротивлением кварца Рд (переключатель П на контакте о).Соответствующие этим трем положения переключателя П кривые на экране имеют внд, показанный на фиг. 4 (а, б, в).При фотографировании трбражений на одну пластинку58865 б Яв Я+Я,Лзв-- 1б Фиг. 1 38 чают кривую фиг. 4 а+б+в. Здесьб пропорционально Л ,...

Номер патента: 59528

Опубликовано: 01.01.1941

Автор: Пистолькорс

МПК: H03H 7/00

Метки: восьмиполюсник

...+ И+ 7 (Х + Хо р) ЧТООьд Выяснить, не Оулет ли эдот ток также равен нулю, пддставддм В числитель вместо Я, найденное ранее значение и, приравняв его нулю, постараемся определить условия, при которых это будет иметь место, После ряда преобразований получим следующее уравнение:Замечая, что х,фО по условию, и приравнивая нулю отдельно вещестаеннудо и мнимую часть, получим следующую систему уравнений: Й рг, - 0 хдг, - 0 х, Й - бгдх, = О Х - 1-,ух + ЬГд 7" - и - д Гд Й - 17 Хд Хд == Оаздесь Принимая за непзвестньде г, и х, и решая систему, получим У (Ь.д, - 1) (77 - Еи д) - (Ьгдй+.д) Ьг,77 г - (,77 - М)"Р (Ь ., - 1) Ь д+ (Ьг, И+.г) (р - Ь.г,) Лд Ьегд + (Р - Ь.д )Для того, чтобы и ри перемене на-ника так, чтобы су = О или, иначе,правления...

Номер патента: 60954

Опубликовано: 01.01.1942

Автор: Булгаков

МПК: H02M 1/04, H03H 7/20

Метки: ионных, приборов, сетками, фазового

...собой фазовый мост, составленный из вторичной обмотки трансформатора 1, омического сопротивления 2 и дрог- селя 3, подмагничиваемого протекающим по обмотке 4 постоянным током. В диагональ моста через добавочный дроссель 5 или непосредственно включена первичная обмотка 6 импульсного трансформатора, вторичная обмотка 7 которого подключается по обычным схемам к сетке выпрямителя и подает на нее отпирающий импульс.Изменением подмагничиваощего тока обмотки 4 дросселя производится основное регулирование фазы, а изменением тока подмагничиваю. щей обмотки 8 импульсного трансформатора - дополнительное регулирование фазы для целей автоматики, защиты и других,Импульсный трансформатор имеет вторую подмагничивающую обмотку 9, включенную...

Номер патента: 60984

Опубликовано: 01.01.1942

Автор: Мордасов

МПК: H03H 3/02

Метки: держатель, длинноволновой, металлизированной, пластины, пьезокварцевой

...распыления слоем 2 металла (например, серебра, алюминия); эти,слои служат в качестве электродов. На слои 2 гальваническим методом наносится предохранительный слой 3 золота или платины.Надежное крепление кварцевой пластины осуществляется посредством достаточно жестких контактных пружин 4 и 5 с игольчатыми контактами б и 7, Три игольчатых контакта 7 своими остриями расположены на одной из больших (металлизированных) плоскостей кварцевой пластины так, что один контакт по отношению к другому находится под углом, равным 120, и если их соединить через точку острия каждого контакта окружностью, то диамегр ее должен быть не более 3 - 4 л 1 я. С противоположной стороны кварцевая пластина 1 прижимается одноигольХ б 84 Ч 2 ТЫМ КОТ 2 КТОМ...

Номер патента: 60993

Опубликовано: 01.01.1942

Автор: Бочкарёв

МПК: H03H 3/02

Метки: кварцедержатель

...пластинки и вместе с тем, вледе Гвс ыалй О 3 СР.(ПОи СОГРИКОСПО 3 СП;51 С КВЯРЦС. П ЪсЛОГО ДЯВГ(ПП 51 П;1 1: Ч).д 2 ет 3030)кность кварцу леГко ВО 3 б ждс 1 ться. )с,оптякт скд, концами отводов о и лепестками 2 о 3 Гцсствляется прп налои(сИп; ОлП)йсекции на друГ)1 О и,и же просто пай 1 Ой. ОтВОды ) бсоутся Отузлов колебаний пласпшок.ПОСЛЕ СОСДИНЕПИЯ ПЕОО;ОДПЫОГО КОЛПЧССТВЯ ССКЦИй и С.Цит Г( йК,1(ВИ. т) ПЯ Крс ИПИС Д 3 С ССКЦИИ ПЯД(.В 310 Т(.5 КрЬЦПКИ (, И)1(ОП С,ЗЬ 1,1:иЯД 11, 31:ЛОГ 1 Ь 1 Е 3 ЫП 1(ЛОСТЯ ) 1 В 1 с.Д 1 с. -. СР"3 О -ьи( для Все ялсмстов дсржатсл сВсртп 5: 9 фкГ, 1( пр(г к,;)г( 5. Креи;5 ОЦПС Прс)30 ОсКП 1ИГ. - 3,(ППЬ.:)О 30 ЛОс.с .33 Г Лс(:О П П;1 ПИК (.ТЯВЯТ К;С 1 О с 1.01, К 32)1 стс 1)ж 3)"Гь и)ос Г 5 Пни "1(1 1 10...

Номер патента: 61060

Опубликовано: 01.01.1942

Автор: Бочкарёв

МПК: H03H 3/04

Метки: кварцевых, металлизации, пластин

...соычнь 1 паялственио после металлизации пластин; припоемстретипк.Пласт;ки перед металлизацией перетачиваются поиспа 1 зеиие, наносят заведомочто пос:е металлизаии пластинка имеет укод частпонижения. Для того, чтобы увеличить частоту до тииы, пластинка опускается в раствор, состоящий из:5 частей азотной кислоты и95 частей безводного винного спирта а. с тинкпи 1,сястве олеб- аерга- В качесплав испарение никеляя в остаточном кис);а чоро о 1 ипаики ьииком нспослужит обычсред иый толщине. толщины в сторо- ребуемойЫ 610 бО В СЛ 5 ЧЯЕ Полупения ПСрЕДСрЖКИ В ЭТОМ раСТВОрС, . С. 1 ХОДЗ с 13- стоты В Ооратп 5 ю сторон 1 От требуемой па пластинки нянОсптся ДОПОЛНИТОЛЬРЫР СЛОИ НИКОЛЯ Г ЬсСКТРОЛПТПЕСКОР ВЯННЕ,СЛСДует ОтсЧТИТЬ, ЧТО ДЛ 5 Цело 1 5...

Номер патента: 61882

Опубликовано: 01.01.1942

Автор: Шейн

МПК: H03H 3/02

Метки: металлизации, пластин, сегнетовой, соли

...иметь Возмого оосъ;ий диэсек-.трицеский 1(оэффициент.Ос СТ,)ОСНИС ГЬСЗОКОНЛВНСЯТООЯ П;31 Р 51 ДЫ С ПОВСРХНОСТП ДИЭЛСКТРИ 1,ЯПО,НОСТЬЮ ВОСПЭЕЕНИМЯЕОТСЯ Э,/ЕВКТРОДЯ,1 И,ОГ/исянеыи спосоо хСтялл/Езе 4 ии дяст нястолько прочнос рилиняеис мстялл 1 к Говсрхпости к)истялля, что к с 5 с/(лсп 13 як)/Еи//,/ЛЯ СК;ВЕ/(И МСТЯ;1;1 ИЗ///)ОВЯПНЫХ /ЬСЗОПЛЯСТИ 1 НСГ/ОЛЬЗМСТС 5/к си, кот 0 р ы и в тВс рЛО:1 сост 051 ни и 00 л д;СЕ . Одул с) уп ру 1 ости00 льших, чО( ."(Од/ь Г/е)гос/ ньсЗОкр//сте,личсс".ОЙ плестеНк. ХО 1)сНи/ )сзультяГ дяст пеВлснн//5 ссгпсхГОвя ссгь, котовя 51 зятВврдсВЯВТ ПРИ ТСПС)ЯТУРС ООЛСС НИЗКОН СМ ТС)НВРЕГРЕ НЛЯВЛСНИ/, И,;, РВЗВЬЯйпо РоНо СКЛСИВЯСТ МСТЯ 1 ЛИЗОВ/ННЫС /.ГЕСТЕНЫ.,. ,( ./Дл 51 Э,1 СКТРИЧССКОГО СОСЛИ/:СИПЯ СКСИ/3...

Номер патента: 61884

Опубликовано: 01.01.1942

Автор: Назаров

МПК: H03H 3/02

Метки: кварцедержатель

...ЗЯ 5 КИМс)С.;1 к ПОлсньшения плошали сэлскгролов в .)естдх зджпивяюпихся Оорозд трн,м 60. О,о Т Псдзетоз изООРстсниЯ ЯВГЯстс 51 ВЯ)цс.сг Ржгтсгь лгЯ 1.0:с 1 лющихся по толщине пьсзоквдпцсзых пласги 1, за.;и.)ясь.х по ) глд. В УЗЛОВЫХ ТОЧЕЯХ.Ооычно приенясхыс электролы к)япцслерткдт. я и:)сот плоские углы. При такой форс электролов зажпхается значительная поверхность углов квяпцсво пластины, из-зя чсо 5 Вел:цивастся трс);с о зе- ТЯЛЛ, ОСООЕИИО ПРИ ПРОГРСВС. СО ЗЕ с КОЛСРДИ)". фа.ТИС 1 ССКИ ЗД 1)1.;)ст оцеиъдлую илоп;яць угла.Согласно 1 ЗООРСТС 1 Ио фо.;с ЭЛСКТОЛОВ Тоцсиного ЗД 5 КДТИЯ ближдстс 51 к форзс соотвстству 0 ей илеальноу здждтио в узлсвой точке колсодп 515.ЭЛЕКТООЫ В .ССТЯХ ЗД.Кст),;: )1.1 "К ) ДСС и В В)1,"С е 1 СКРСИпЛЮцихся...

Номер патента: 62902

Опубликовано: 01.01.1944

Автор: Момот

МПК: H03H 11/18

Метки: фазовращатель, широкополосный

...вспомогательного генератора. Если й й и т. д, - частоты данного спектра, а в - частота вспомогательного генератора, то от каждого из элементарных колебаний 01 з 1 п 21 получим ток модуляции;М б 2902 орректор Г, Кудрявц ехред А Л. Резник Р. Кобел едакт Типография ЦБТР 1, Москва, Петровка, 14 одп. к пе и.ХЦбТИ Комитет Формат бум, 70 Х 108/в Тираж 200делам изобретений и открытий при Смосква, Центр, М, Черкасский пер., д Объем 0,35 изд. л.Цена 5 коповете Министров СССР2/б.,.Й 62902В первом преобразовании предпочтительно использовать суммарные, а не разностные частоты по следующим соображениям. Если слагающая с довольно высокой частотой (около 3000 гц) принадлежнг кратковременному звуку (согласным в речи и т. п.), то, будучи преобразована...

Номер патента: 63057

Опубликовано: 01.01.1944

Автор: Грамс

МПК: H03H 7/065

Метки: режекторный, фильтр

...С целью перемещения баланса напряжений по частоте, указанные активные сопротивления, входящие в .предлагаемый фильтр, или одно из ;яктивных сопротивлений фильтра и все емкости могут быть выполнены переменными, одновременно изменяющимися по своей величине.Изложенная сущность изобретения поясняется чертежом, на фиг. 1 и 2 которого показаны характеристические кривые фильтра Скотта и предлагаемого, и на фиг. 3 в принципиальная электрическая схема предлагаемого фильтра.Как показано на фиг. 3, предлагаемый фильтр составлен из параллельно включенных Т-образных фильтров, образованных активными сопротивлениями К Кг, Ь, индуктивностями 1 л, Ьз в емкостями С И Ск.Нетрудно показать, что фильтр такого вида имеет две частоты, на которых происходит...

Номер патента: 63072

Опубликовано: 01.01.1944

Автор: Колосков

МПК: H03H 11/20

Метки: вращения, импульсов, прямоугольных, фазы

...апример, третьей гармоникой, то при сдвиге фазы синхронизирующего сигнала на 180 прямоугольный сигнал сдвигается на % периода т. е. на 60 (фиг. 2 чертежа), Ясно, что при синхронизации на больших гармониках сдвиг фазы прямоугольного сигнала будет еще меньше. Это и есть основнойсдостаток последнего метода, так как синхронизировать генератор прямоугольных иПульсов основной гармоникой не всегда представляется возможным.Предлагаемый метод дает возможность при синхронизированном генераторе прямоугольных импульсов плавно изменять его фазу в пре11 аО. Зак. 20 а делах 180, не меняя формы сигнала.Для этой цели, согласно изобретению, в предлагаемом устройстве на входе в цепь сетки инвертерной лампы триггерной схемы включается переменное...

Номер патента: 63469

Опубликовано: 01.01.1944

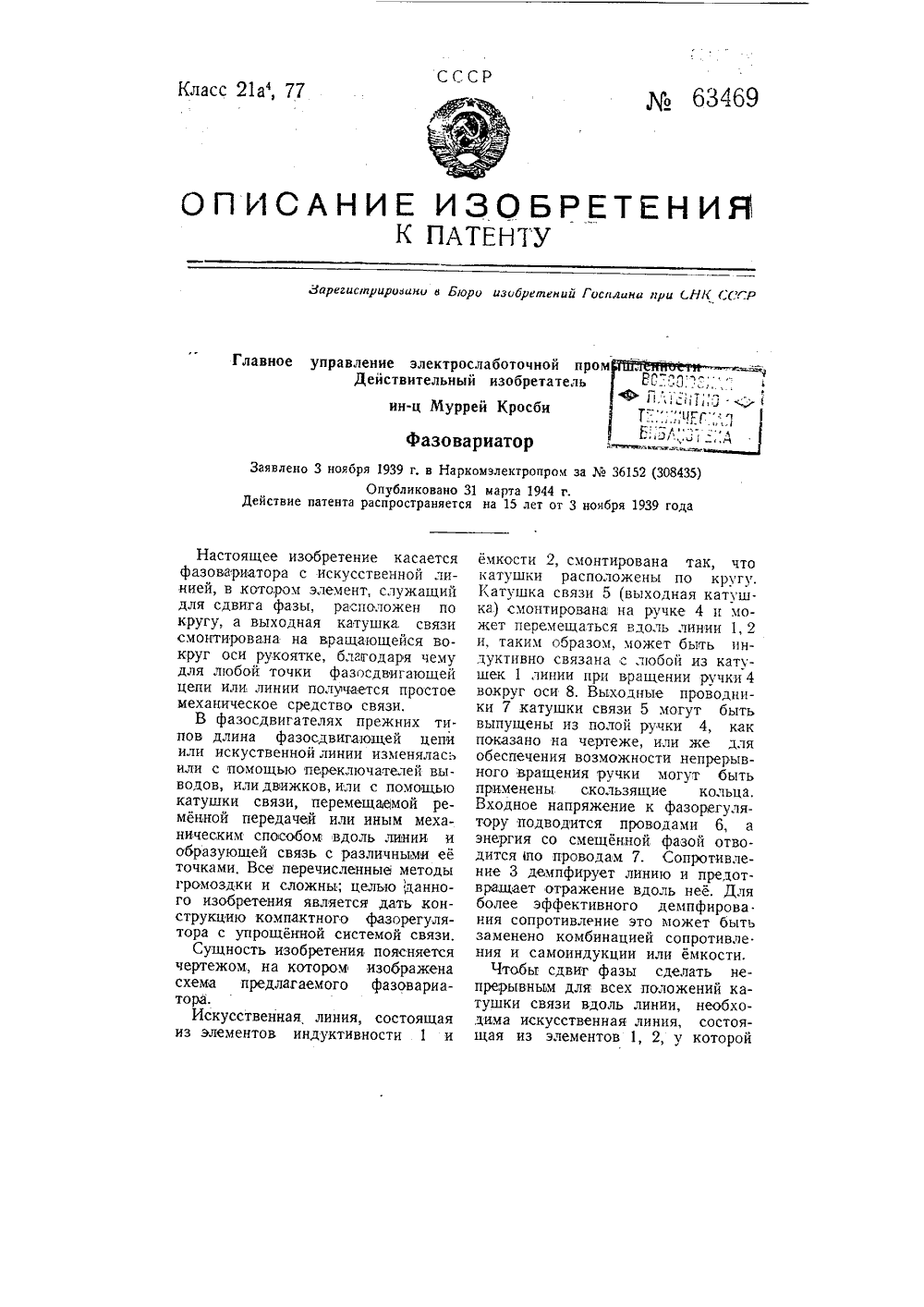

Автор: Кросби

МПК: H03H 7/20

Метки: фазовариатор

...возможности непрерывного вращения ручки могут быть применены скользящие кольца. Входное напряжение к фазорегулятору подводится проводами 6, а энергия со смещенной фазой отводится по проводам 7. Сопротивление 3 демпфирует линию и предотвращает отражение вдоль нее. Для более эффективного демпфирова. ния сопротивление это может быть заменено комбинацией сопротивле. ния и самоиндукции или емкости.Чтобы сдвиг фазы сделать непрерывным для всех положений катушки связи вдоль линии, необходима искусственная линия, состоящая из элементов 1, 2, у которой63469 Предмет изобретения в, редактор Д. А. Михайлов Техн. редактор М, С, Бондарев,549, Подписано к печати 18/1 Ч 1945 г. Тира 1 к 509 экз, Цена 65 к.Зак. 24 Типография Госпланиздата, им....

Номер патента: 64066

Опубликовано: 01.01.1944

Автор: Балыгин

МПК: H03H 7/24

Метки: делитель, емкостный, экранированный

...представлена схема включения делителя напряжения, на фиг. 2 - эс.кизный вид предлагаемой конструкции делителя и на фиг. 3 и 4 - осциллограммы напряжений.Предлагаемый емкостный экранированный делитель высокого напряжения импульсной формы имеет приемный электрод В, располагаемый внутри экранирующего цилиндра В из изоляционного материала, поверх которого намотана проволока К с большим удельным сопротивлением. Верхний электрод А электрически соединен с проволокой К, а нижний экранировочный диск Р заземляется. Пластины катодного осциллографа включены между электродом В и землей.В опытной установке емкостного экранированного делителя напряжения сопротивление экрана имело величину в несколько тысяч ом. Этот экран позволяет работать с высокими...
