Схема фильтра с регулируемой полосой пропускания частот за счет введения отрицательной обратной связи

Загрузка...

Номер патента: 116357

Опубликовано: 01.01.1958

Автор: Вагин

МПК: H03H 11/12

Метки: введения, обратной, отрицательной, полосой, пропускания, регулируемой, связи, схема, счет, фильтра, частот

...частот содержит следующие элементы: колебательный контур 1, включенный в катодную цепь лампы 2 и связанный дополнительной емкостью 3 с ее управляющей сеткой, причем для выравнивания коэффициента усиления при изменении ширины полосы пропускания используется также междуэлектродная емкость самой лампы 2; сопротивление 4 утечки сетки лампы 2; потенциометр б для регулировки величины отрицательного смещения на сетке лампы 2; разделительные конденсаторы б и 7; блокировочные конденсаторы 8 и 9; гасящее сопротивление 10.Принцип действия схемы фильтра состоит в следующем.При крайнем левом положении движка потенциометра Б лперта отрицательным напряжением на сетке. Такое положениеметра 5 соответствует минимальной полосе пропускания фи116357...

Способ построения узкополосных электромеханических фильтров радиочастот с малым затуханием в полосе пропускания

Загрузка...

Номер патента: 116546

Опубликовано: 01.01.1958

Автор: Тележный

МПК: H03H 9/46

Метки: затуханием, малым, полосе, построения, пропускания, радиочастот, узкополосных, фильтров, электромеханических

...описываемом способе построения узкополосных электромеханических фильтров этот недостаток устранен путем применения согласующих четвертьволновых трансформаторов.Блок-схема устройства, с помощью которого осуществляется предложенный способсостоит из входного преобразователя, первого согласующего трансформатора, фильтрующей цепочки второго согласующего трансформатора и выходного преобразователя.Трансформаторы, включенные между преооразователями и фильтрующей цепочкой, позволяют согласовать сопротивление нагрузки с характеристическим сопротивлением фильтра, что создает возможность использовать в качестве преобразователей материалы с высоким коэффициентом электромеханической связи и получить высокую добротность фильтра. едмет изобре 1 Я...

Гребенчатый фильтр

Загрузка...

Номер патента: 117830

Опубликовано: 01.01.1958

Автор: Кулешов

МПК: G01S 7/32, H03H 7/01

Метки: гребенчатый, фильтр

...нее источниками синфазного напряжения вытекает из свойств усилителей с распределенными параметрами, где оказывается возможным получение гребенчатых амплитудно-фазово-частотных характеристик путем синтеза обратной волны в анодной ли. нии усилителя,На чертеже изображена электрическая схема одного из возможных вариантов гребенчатых фильтров. Конструкция содержит только одну длинную линию, выполненную в виде цепочки фильтровых 2 т ячеек, где 2 т - число ячеек между соседними точками подключения к линии транзисторов. Электрическая длина входной линии сведена до нуля и конструктивно представлена клеммами А. Получается, что длинная ли"ния возбуждается и синфазными источниками тока (и - число транзисторов). Если в этом случае на клеммах В и...

Схема фильтра с кристаллическим триодом

Загрузка...

Номер патента: 118381

Опубликовано: 01.01.1958

Авторы: Мачинский, Штильман

МПК: H02M 1/14, H03H 11/04

Метки: кристаллическим, схема, триодом, фильтра

...Более эффективные фильтры с ЕС звеньями имеют значительные габариты и вес, которые резко возрастают с повышением требований к фильтрации.На чертеже дана описываемая схема, которая отличается от известных П-образных сглаживающих фильтров применением плоскостного кристаллического триода.С выпрямителя пульсирующее напряжение подается одновременно на эмиттер через сопротивление Р( и на основание через емкость С На нагрузку Л 2, включенную в цепь коллектора, пульсации напряжения поступают в противофазе, в результате чего уровень пульсации выпрямленного напряжения на нагрузке уменьшается. Падение напряжения постоянной составляющей выпрямленного тока в цепи эмиттер-коллектор и на сопротивлении Л примерно, соответствует падению напряжения на...

Кварцевый резонатор

Загрузка...

Номер патента: 118525

Опубликовано: 01.01.1959

Авторы: Васин, Поздняков

МПК: H03H 3/04

Метки: кварцевый, резонатор

...Ориентировки (срезы) элементов для случаев возбуждения в них колебаний изгиба, сжатия-растяжения или сдвига известны.Описываемый кварцевый резонатор, в элементе которого возбуждаются крутильные колебания, имеет малый температурный коэффициен г частоты в широком интервале температур, что достигается особой ориентировкой его элемента,Экспериментальными исследованиями установлено, что ТКЧ элемента, имеющего форму стержня прямоугольного сечения с высотой 1, шириной Ь и длиной г, расположенной вдоль оси Х кристалла, зависит от угла поворота поперечного сечения стержня вокруг его длины. При повороте стержня вокруг оси Х на угол, близкий к 35, как показано на фиг. 1, температурный коэффициент частоты крутильных колебаний становится...

Способ измерения эквивалентных электрических параметров кварцевых резонаторов

Загрузка...

Номер патента: 118526

Опубликовано: 01.01.1959

Авторы: Комм, Полищук, Пружанский

МПК: H03H 3/04

Метки: кварцевых, параметров, резонаторов, эквивалентных, электрических

...параметров кварцевых резонаторов, в частности добротнс 1 сти, характеристического и активного сопротивлений, осуществляемый включением измеряемого резонатора в одно из плеч сбалансированного мостового автогенератсра, частота которого управляется измеряемым резонатором, о т л и ч а ю щи й с я тем, что, с целью расширения диапазона частот измеряемых резонаторов, определяют добротность по величине расстройки частоты генератора, наблюдаемой при изменении емкости анодного контура, и известным значениям параметров анодного контура, а характеристическое сопротивление - по величине расстройки частоты генератора при изменении емко. сти одного из конденсаторов мостовой цепи генератора и известным значениям изменяемой емкости, и активное...

Способ сложной коррекции выходного видео-каскада телевизионного приемника

Загрузка...

Номер патента: 119203

Опубликовано: 01.01.1959

Автор: Брауде

МПК: H03H 7/06

Метки: видео-каскада, выходного, коррекции, приемника, сложной, телевизионного

...по сравнению с емкостью Сподобная схема коррекции оказывается малоэффективной.Описываемое изобретение предусматривает более универсальный способ коррекции, который может быть применен, например, в выходном видеокаскаде телевизионного приемника, где емкость проводов, соединяющих анод видеокаскада и модулятор трубки С может быть значительно больше емкости С,.Изобретение заключается в том, что в схему фильтра нижних частот, включенного между емкостями С, и Сз вводят различным образом включенную емкость Сз (см. фиг, 2, 3, 4 и 5). В качестве емкости Сз используют полностью или частично емкость проводов, соединяющих анод усилительного каскада и модулятор трубки.Эффективность предлагаемой схемы может быть в 1,5 - 2 раза выше эффективности...

Двухполосный электромеханический фильтр промежуточной частоты

Загрузка...

Номер патента: 119275

Опубликовано: 01.01.1959

Автор: Шматченко

МПК: H03H 9/46

Метки: двухполосный, промежуточной, фильтр, частоты, электромеханический

...следующим образом. С входного магнитострикционного преобразователя 1, имеющего среднюю частоту настройки о, с двух противоположных симметричных поверхностей 2 механические колебания с помощью проволочек связи 3 передают на левую и правую фильтрующие линии 4 со средними частотами соответственно 7, и а, выходы которых имеют отдельные магнитострикционные преобразователи с выходными обмотками б и 7, включаемыми на общую нагрузку в противофазе.ПРи соотношении частот 71(о(/з эти частоты могУт быть Рассчитаны по двум вариантам характеристик.Первый вариант характеристики изображен на фиг. 2, Здесь полоса частот пропускания левого плеча ЬГ,=в 1 - 1 ньгде д, - верхняя частота левого плеча,н, - нижняя частота правого плеча.119275 Предмет...

Ультразвуковой зонд

Загрузка...

Номер патента: 120959

Опубликовано: 01.01.1959

Авторы: Цалюк, Юденков

МПК: B06B 1/06, H03H 1/00

Метки: зонд, ультразвуковой

...1 располагается в углублении стакана 2 и прижимается к металлической бобышке 3 с помощью пружины 4 и винта 6. К бобышке припаяна гиокая мембрана 6, которая зажимается по периметру между двумя резиновыми прокладками 7 и 8 с помощью винтов (показаны их оси), притягивающих фланец 9 к венчику стакана 2. Волновод 10 ввинчивается в бобышку. Колебания из точки, где производятся измерения, передаются к пьезоэлементу 1 через открытый конец волновода 10 и бобышку 3. Боковые поверхности волновода изолированы в акустическом отношении:с помощью эластичного чулка П, Электрическими полюсами зонда являются винт 6 и мембрана 6, соединенные электрически через пружину 4 и бобышку 3 с обкладками пьезоэлемента. В конструкции зонда предусмотрена...

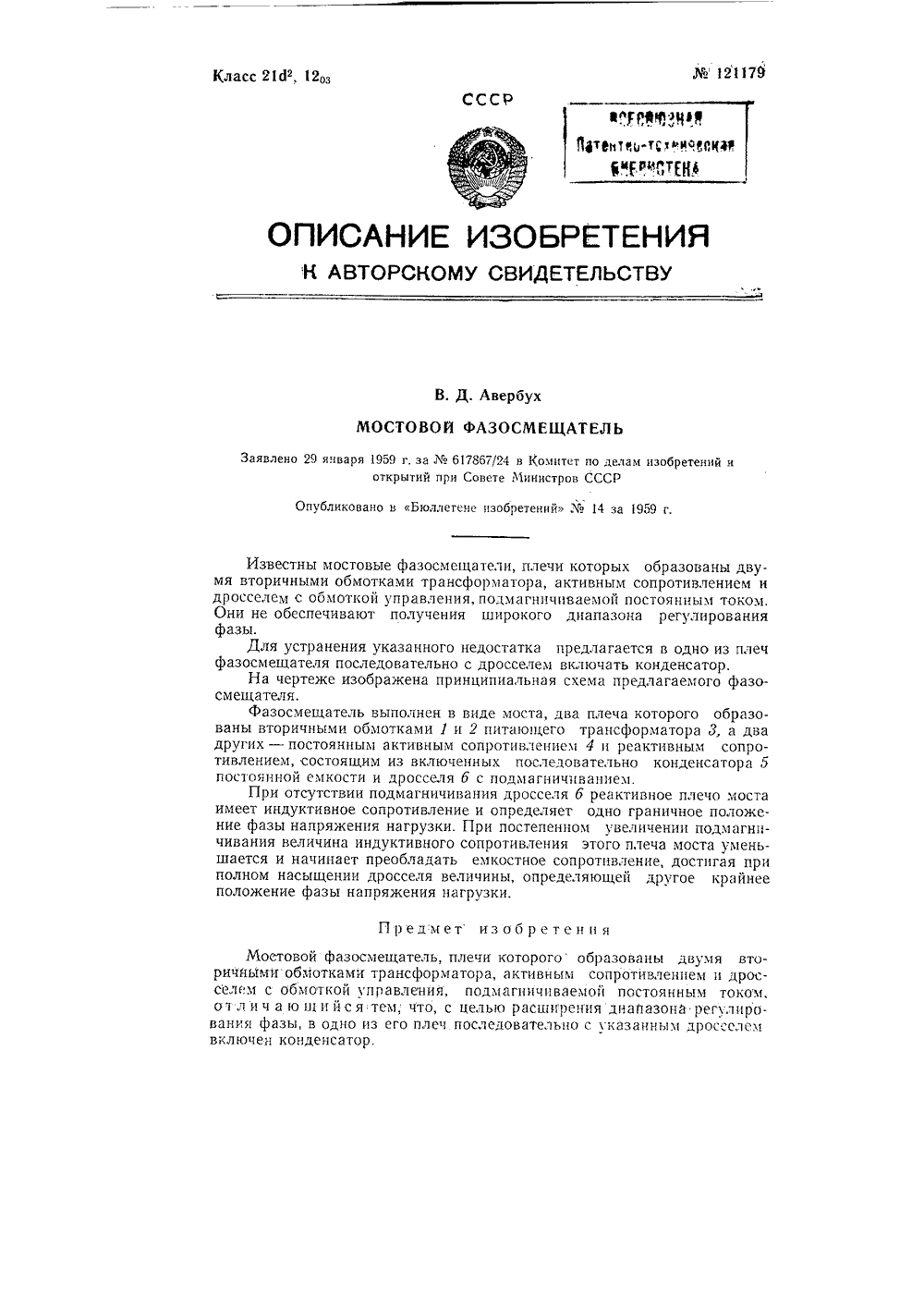

Мостовой фазосмещатель

Загрузка...

Номер патента: 121179

Опубликовано: 01.01.1959

Автор: Авербух

МПК: H02M 1/04, H03H 7/20

Метки: мостовой, фазосмещатель

...конденсатор.На чертеже изображена принципиальная схема предлагаемого фазосмещателя.Фазосмещатель выполнен в виде моста, два плеча которого образованы вторичными обмотками 1 и 2 питающего трансформатора 3, а два других - постоянным активным сопротивлением 4 и реактивным сопротивлением, состоящим из включенных последовательно конденсатора б постоянной емкости и дросселя б с подмагничпванием.При отсутствии подмагничивания дросселя б реактивное плечо моста имеет индуктивное сопротивление и определяет одно граничное положение фазы напряжения нагрузки. При постепенном увеличении подмагничивания величина индуктивного сопротивления этого плеча моста уменьшается и начинает преобладать емкостное сопротивление, достигая при полном насыщении...

Способ измерения эквивалентных индуктивности и емкости пьезоэлектрических резонаторов

Загрузка...

Номер патента: 122183

Опубликовано: 01.01.1959

Авторы: Куканов, Пойлов

МПК: G01R 27/26, H03H 3/04

Метки: емкости, индуктивности, пьезоэлектрических, резонаторов, эквивалентных

...сопротивление которых много больше активного сопротивления резонатора.Вследствие наличия взапмоиндуктивности между контурами статическая емкость резонатора нейтрализуется. По известному активному сопротивлению, полностью определяемому вспомогательньви сопротивлениями, находят эквивалентные индуктивности и емкости пьезорезонатора при известной собственной частоте этого резонатора, Резонансная кривая полученного фильтра для малых расстроек с высокой степенью точности описывается уравнением резонансной кривой одиночного последовательного контура с результируЕОНГеГй 1 добротностью.,7(пгде Л 1 о,т - ширина полосы пропускания последовательного контура на уровне половинной мощности.1 о.Ооозначив через коэффициент пропорциональности А,...

Двухполосный совмещенный электромеханический фильтр

Загрузка...

Номер патента: 122556

Опубликовано: 01.01.1959

Автор: Лапшин

МПК: H03H 9/46

Метки: двухполосный, совмещенный, фильтр, электромеханический

...четырьмя магнитострикционными преобразователями, настроенными попарно на соответствующие полосы пропускания. При механическом объединении линий упрощается конструкция двухполосного фильтра и уменьшаются его габариты.На чертеже схематически показан двухполосный фильтр.На неоднородной линии, состоящей из чередующихся между собой вибраторов 1, 2, 3, 4 и элементов связи б, б, 7 размещены симметрично относительно центра четыре магнитортрикционных преобразователя 8, 9, 10М 122556 о. Вибраторы 1 и 4 настроены на частотуи имеют длину 2 . Частота , выбирается равной 2 Й.Для частоты о вибраторы 1 и 4 и настроенные на эту же частоту преобразователи Я, 11 будут эквивалентны четверть волновым отрезкам с бесконечным входным импедансом. Поэтому,...

Способ подгонки частоты пьезоелектрических резонаторов

Загрузка...

Номер патента: 122780

Опубликовано: 01.01.1959

Автор: Поздняков

МПК: H03H 3/04

Метки: подгонки, пьезоелектрических, резонаторов, частоты

...газа или пара какого-либо вещества, хим 11 ческц взаимодействующего только с верхним слоем покрытия.Нижний слой покрытия выполняет роль ии не вступает в химическое ьзаимодействце с г;при подгонке частоты.Для повышения частоты резонатора икрытие газообразного реагента в качестветия применяют слой такого вещества, котхимического реагента переходит в газообразго толщина слоя покрытия уменьшается.Для понижения частоты резонатора верхний слой покрытия выполняют из материала, который, взаимодействуя с газообразным реагентом, образует твердые устойчивые химические соединения.Так, например, при основном серебряном покрытии 11 ал 1 омцццевом верхнем слое, воздействуя на верхний слой газообразным хлором, получают ца его поверхности пленку...

Способ изготовления пьезоэлектрического резонатора

Загрузка...

Номер патента: 122781

Опубликовано: 01.01.1959

Авторы: Бронникова, Снопова

МПК: H03H 3/02

Метки: пьезоэлектрического, резонатора

...возбуждают колебания по контуру, температурный коэффициент частоты может быть получен равным нулю только в очень узком температурном интервале. В описываемом способе этот недостаток устранен тем, что для ориентировки пьезоэлектрического элемента относительно кристаллофизических осей пластину среза ХУ поворачивают вокруг оси Х (толщина пластины) на угол 45 и вокруг оси У (длина пла,"тины) на угол 160.Колебания сж растяжения в элементе возбуждаются в направлении длины.Ориентировка, полученного таким путем, элемента может быть записана, как атияХУ 1 (160) 45 а схема, поясняющано кристалла. иентировку вырезыва На чертеже приве й пластины относит При двойном пово с одной из основньте пластины ее ширина и толщина не совпадаютосей кристалла...

Фильтр низкой частоты

Загрузка...

Номер патента: 123267

Опубликовано: 01.01.1959

Авторы: Брунс, Копейкин

МПК: H03H 7/06

Метки: низкой, фильтр, частоты

...соединения через второй конденсатор подключена к выходному зажиму, о т л и ч а ю щ и й с я тем, что, с целью осуществления перестройки фильтра изменением только одного параметра, между средней точкой четвертого плеча и входным зажимом включено переменное сопрОтивление. Фильтры низкой частоты мостово;о типа известны. Перестройка частоты в подобных фильтрах производится одновременным изменением двух параметров,В описываемом изобретении перестройка частоты предлагаемого фильтра низкой частоты производится изменением одного параметра, что упрощает его настройку и снижает требования к точности элементов фильтра.Схема фильтра приведена на чертеже, где: 1-1 - входные зажимы фильтра, 2-2 - выходные зажимы фильтра. Резонансная часть фильтра...

Пьезоэлектрический резонатор

Загрузка...

Номер патента: 123573

Опубликовано: 01.01.1959

Авторы: Васин, Поздняков, Сухарев, Ярославский

МПК: H03H 3/04

Метки: пьезоэлектрический, резонатор

...электроды внутри кристаллического элемента, Наружные и внутренние электроды соединяют между собой таким обр" зом, чтобы приложенное к цим электрическое напряжени- вызывало противоположно направленные линейные цли сдвиговые деформации противоположных сторон элемента. Г 1 ри этом в элементе будут возникать деформации изгцоа или кручения.На фиг. 1 изображен простсйший изгибцой или крутильный элемент; на фиг. 2 - схема расположения внутренних и наружных электродов и соединения их межд собой, позволяющая возбуждать колебания изгиба; стрелками показано направление электрического поля и соответствующих линейных деформаций элемента.Сопоставляя форму, размеры и взаимное расположение электродов предложенного ;шелевог о пьезоэлемента с элементами...

Фазовращатель

Загрузка...

Номер патента: 123585

Опубликовано: 01.01.1959

Авторы: Карпенко, Милехин

МПК: H03H 7/18

Метки: фазовращатель

...выполнены на плоссих тороидальных сердечниках и установлены параллельно друг другу.На неподвижном тородальном сердечнике намотаны две однослойные обмотки, каждая из которых сОстОит из двух-трех секц:и. Секщи соединены между собой навстречу друг другу, в результате чего создаваемый ими магнитный поток создает максимальную напряженнссть магнитного поля в плоскости, параллельноЙ неподвижноЙ тороидальной катушки, Обмотки неподвижного тородального сердечника питают двумя синусоидальными напряжениями, сдвинутыми по фазе относительно друг друга на 9 Ф. Подвижная катушка выполнена также на плоском тороидальноц сердечнике, расположенном в плоскости, параллельна ллоскости, в которой расположен неподвижный тороид Вращается подвижная катушка...

Способ расширения полосы частот средневолновых и длинноволновых передатчиков

Загрузка...

Номер патента: 124480

Опубликовано: 01.01.1959

Автор: Глазман

МПК: H03H 7/48

Метки: длинноволновых, передатчиков, полосы, расширения, средневолновых, частот

...генераторными блоками, при котором расширение полосы частот достигается включением в антенный контур дополнительной активной нагрузки, увеличивающей его затухание, Недостаток подобного способа состоит в значительном снижении полезной выходной мощности передатчика.В описываемом способе этот недостаток устранен тем, что между напряжениями, снимаемыми с генераторных блоков, создают разность фаз, обеспечивая поглощение отраженных от антенны сигналов. Фазовые сдвиги компенсируют в трактах возбуждения генераторных блоков,Блок-схема, поясняющая опиг:ываемый способ, приведена на124480 2полоса ее пропускания возрастает в раз, где т - к.п.д. антен 1 - ) 1 - тного контураВ идеальном случае, при отсутствии потерь на балластных сопротивлениях.моста...

Сглаживающее устройство для тяговой подстанции постоянного тока

Загрузка...

Номер патента: 124989

Опубликовано: 01.01.1959

Авторы: Трейвас, Фельдман

МПК: H03H 7/01

Метки: подстанции, постоянного, сглаживающее, тяговой

...устнных однозвеиных Предлагаемое сглаживающее устройство для тяговых подстанций по"тоянного тока, содержащее реакторы, а также емкостный и резонансные шунты, отличается от известных тем, что оно выполнено из двух последовательно соединенных однозвенных фильтров.Такое выполнение устройства позволяет повысить коэффициент сглаживания и уменьшить помехи в линиях связи.На чертеже изображена принципиальная схема предлагаемого устройства.Устройство выполнено в виде двухзвенного фильтра, включенного на выходе выпрямительных агрегатов 1, Первое звено фильтра собрано по обычной схеме с реактором 2, включенным последовательно в цепь выпрямленного тока, четырьмя резонансными шунтами 8 и одним емкостным шунтом 4, включенными параллельно...

Электромеханический полосовой фильтр электрических колебаний тонального диапазона

Загрузка...

Номер патента: 134348

Опубликовано: 01.01.1960

Автор: Лукин

МПК: H03H 9/46

Метки: диапазона, колебаний, полосовой, тонального, фильтр, электрических, электромеханический

...среднюю частотуНа фиг, 1 изображена конструкция полосового электромеханического фильтра; на фиг. 2 - конструкция стержней.Преобразованные в электромагнитном преобразователе, содержа. щем постоянный магнит 1 и электромагнит 2, электрические колебания воздействуют на свободный конец вибратора 3. Механические колебания вибратора 3, вызывают колебания кручения сложной связки 4. Эти колебания передаются на второй стержневой вибратор 5 и в выходном преобразователе, который не изображен на чертеже, снова преобразо. вываются в электрический сигнал. Сложная связка 4 своими концами жестко закреплена.Полоса пропускания электромеханического фильтра определяется не только резонансной частотой вибраторов 3 и 5, но и соотношением размеров вибратора и...

Электромеханический полосовой фильтр электрических колебаний

Загрузка...

Номер патента: 134349

Опубликовано: 01.01.1960

Автор: Петренко

МПК: H03H 9/46

Метки: колебаний, полосовой, фильтр, электрических, электромеханический

...осушсствлсо не по краям, а в местах, сме 1 енных к среднему сечен 1 о резонатора. Это позволяет достигнуть оптимального согласования импедапсов преобразователей и резонаторов при размерах сечения наиболее приемлемых для практического изготовления.Конструкция элсктромсханичсского полосового фильтра показаа на чертеже.Цилиндрические рсзоаторы 1 расположеиы параллельно друг дру. гу. Проволочные связки 2 прикреплены к резонаторам по краям, Б ка чествс элсктромсханических преобразователей использованы магнптострикционые сте 1 рки (проволоки) 3 и 4, которые соединены с крайними резонаторами в местах, смегцсых к среднему сечению резонатора. Смещение мест соединения преобразователей с резонаторами к средне. му сечению последнего...

Пьезоэлектрический резонатор

Загрузка...

Номер патента: 125821

Опубликовано: 01.01.1960

Автор: Поздняков

МПК: H03H 9/15

Метки: пьезоэлектрический, резонатор

...на фиг. 1 и 2. Он состоит из цельнокристаллического элемента 1 и электродов 2,Цельнокристаллический элемент 1 состоит из нескольких частей, разделенных прорезями, направленными вдоль длинной стороны резо. натора. Отдельные части элемента имеют резонанс колебаний типа растяжение-сжатие на различных частотах. Прорези позволяют ослаби:ь взаимное влияние отдельных частей резонатора и производить их частотную настройку независимо друг от друга, Отдельные элементы могут иметь одну общую пару электродов (фиг. 1) и отдельные пары электродов (фиг. 2). Отдельные части резонатора имеют идентичные температурные характеристики. Благодаря незначительному влиянию отдельных частей резонатора они могут быть включены в различные электрические цепи....

Полосовой фильтр с плавнорегулируемой полосой пропускания

Загрузка...

Номер патента: 125849

Опубликовано: 01.01.1960

Авторы: Игнатьев, Лейкин, Пойлов

МПК: H03H 7/12

Метки: плавнорегулируемой, полосовой, полосой, пропускания, фильтр

...один дифференциальный конденсатор, что сократило число регулируемых элементов в фильтре и упростило его конструкцию. Принципиальная схема фильтра приведена на чертеже. Фильтр состоит из двух звеньев, производных от звена фильтра типа пг, Последовательная ветвь звена содержит два последовательно соединенных настроенных контура. параллельно катушкам этих контуров включен дифференциальный конденсатор С. Одновременным изменением емкостей конденсаторов С в противоположнье стороны можно плавно регулировать полосу пропускания фильтра,р едм ет и зоб р етени ой фильтр с плавнорегулируемой полосой пр одного или нескольких звеньев типа ггг, в х включен настроенный контур, а в послед вательно включенных настроенных контура с еменными...

Магнитострикционный резонатор

Загрузка...

Номер патента: 126526

Опубликовано: 01.01.1960

Авторы: Степанов, Тараканов

МПК: H03H 9/22

Метки: магнитострикционный, резонатор

...с шайбой зажимаются между каркасами 3 катушки возбуждения. Одна половина каркаса снабжена гнездом, куда помещается эластичная шайба, Вторая половина каркаса ввинчивается в первую половину и зажимает шайбу 2, сохраняя фиксированное положение стержня 1 относительно каркаса катушки. Подобная кон:трукция крепления стержня имеет высокие электромеханические параметры (добротность, коэффициент электромеханической связи стержня и катушки возбуждения). На каркасе 3 расположен выступ, который зажимается двумя трубчатьми магнитами 4 и 5. Магниты имеют гнезда для обеспечения фиксированного положения магнитов относительно каркаса катушки.Трубчатые магниты обеспечивают равномерное постоянное поле в стержне резонатора. На магниты накладывается...

Способ нанесения никелевого покрытия на кварцевые пластины

Загрузка...

Номер патента: 127293

Опубликовано: 01.01.1960

Авторы: Андросова, Поздняков

МПК: H03H 3/02

Метки: кварцевые, нанесения, никелевого, пластины, покрытия

...теиийварцевых пластин еплеия покрытия Предмет изобретения Способ нанесения никелевого покрытия на мическим осаждением, о т л и ч а ю щ и Й с я тем, прочности сцепления покрытия с поверхностью после нанесения никелевого слоя прокаливают скольких часов при температуре около 400. кварцевые пластины хнчто, с целью увеличения кварцевых пластин, их в вакууме в течение неИзвестные способы химического никелирования 1обеспечивают сравнительно невысокую прочность сцс поверхностью пластины.Предлагаемый способ отличается от известных применением прокаливания пластин с нанесенным на них покрытием, что вдвое увеличиваег прочность сцепления покрытия с поверхностью кварцевой пластины.Сушность описываемого способа состоит в том, что кварцевые пластины...

Трехфазное фазовращающее устройство

Загрузка...

Номер патента: 127319

Опубликовано: 01.01.1960

Авторы: Гинзбург, Шипилло

МПК: H02M 1/04, H03H 7/20

Метки: трехфазное, фазовращающее

...схему 4. Выходы выпрямительных схем 3 и 4 включены последовательно можо применить и параллельное включение) и нагружены на общее рсгулпруемое сопротивление б (электронная лампа 6, полупроводниковый триод 7 и т. п.). При разрыве цепи управления (Л=.-) первичные токи трансформаторов 2 отсутствуют, что эквивалентно размыканню регулируемых активных плеч мостов. Короткое замыкание цепи управления (Я=О) воспринимается всеми тремя мостами как короткое замыкание регулируемых активных плеч, чем достигается полное изменение фазы напряжений в диагоналях мостов (на нагрузке). Поскольку сопротивление б является физически общим для трех фаз, несимметрия выходных напряжений мостов принципиально отсутствует.127319 Применение на трансформаторе 2...

Ультразвуковые линии задержки

Загрузка...

Номер патента: 128061

Опубликовано: 01.01.1960

Автор: Каменский

МПК: H03H 9/30

Метки: задержки, линии, ультразвуковые

...при анизатропном распространении.В описываемом изобретении этот недостаток устранен тем, что ли. нии задержки выполнены из монокристаллов кубической сингонии, ориентированных так, что их плоскость совпадает с так называемой особой плоскостью монокристалла, в которой распространение ультразвука подчиняется законам геометрической оптики и происходит изотропно. В качестве материала для изготовления линий задержки могут быть использованы монокристаллы ХаС, КС 1, КВг.Для защиты монокристаллического звукопровода настроенную линию задержки заливают полиуретановой или другой жидкой массой с парафором, дающим вспенивание в процессе заливки. жидкая масса, полимеризуясь, образует упругую водонепроницаемую защитную рубашку из пенопласта,...

Электромеханический полосовый фильтр низкочастотных электрических колебаний

Загрузка...

Номер патента: 128541

Опубликовано: 01.01.1960

Автор: Лукин

МПК: H03H 9/46

Метки: колебаний, низкочастотных, полосовый, фильтр, электрических, электромеханический

...от известны.;, имеющик Т-Образные впбраторы, повьпдснной устойчивостью к меканичсским воздействиям. Это достигается тем, что и фильтре применены двоиные П-образНЪс Впбвторы, ЗакЕ.1 ЛЕННЫС Зс СВОИ КОНПЫ И ВозбуЖДсЗЕМЫЕ В СВОС) средней части.Конструкция предлагаемого фильтра показана па чертеже.,11 скс 1 ИИЧССкс 1 я ЧВСТЬ фИЬТ)а ВЫПОЛИЕНс 1 В ВндС двЙНОГО П-Обс 13- ного звсн 1, Возбу)кденис произвол;тся В середине (то)и 2) подогь- НОГО плесс 1 Вибато 1)д, и к)сплснис СГО - В то 1 кс 1 к с). ПсдлГас)ая К 011 ст)укция допускаст Воз)10 жность МНОГОзвснн;)ГО соединени 51, п)и этом в Отличис От иЗВсстнык, )аз)с)ы Всск звеньеВ Остаотея совсршс 1- но одинаковыми. По своим электрическим свойствам: са)актристичсскому сопротивлению, постоянной...

Способ измерения реактивных эквивалентных электрических параметров пьезоэлектрических резонаторов

Загрузка...

Номер патента: 129679

Опубликовано: 01.01.1960

Автор: Пойлов

МПК: H03H 3/04

Метки: параметров, пьезоэлектрических, реактивных, резонаторов, эквивалентных, электрических

...резонатора колебательные контуры, На вход четырехполюсника подаются электрические колебания, частота которых периодически изменяется, В качестве источника таких колебаний может быть использован свип-генератор На выходе четырехполюсника при этом будут получены импульсы ВЧ напряжения, форма которых повторяет частотную характеристику резонатора. При этом длительность получающихся импульсов оказывается пропорциональной ширине полосы пропускания резонансной кривой, которая, как известно, определяется величиной А - эквивалентной индуктивностью резонатора. Г 1 редлагаается детектировать получающиеся импульсы и, измеряя стрелочным прибором величину вып 1 рямленного тока, пропорциональную продолжительности импульсов, определять по его...

Электромеханический полосовой фильтр

Загрузка...

Номер патента: 130124

Опубликовано: 01.01.1960

Автор: Петренко

МПК: H03H 9/46

Метки: полосовой, фильтр, электромеханический

...полосы пропускания вблизи основной. Зто достигается применением крутильпых рсзонаторов гантельной формы, у которых связки соединены с резонаторами в места., изменения поперечного сечения резонаторов.Конструкция фильтра показана на чертеже, Расчетами, а также экспериментально доказано, что такое соединение связок с резонаторами обеспечивает лучшие электрические характеристики фильтров. Отсутствие паразитных колебаний обусловлено как формой резонаторов, так и соединением их в точках скачкообразного изменения сечения. рсдмет изобретсния 1 фильтр с механическими 1 х возбуждаются крутильныс средством проволочных свя расширения полосы пропу скания вблизи основной, со тся в местах изменения поп Злсктромеханическии рами гантельной формы,...
