Формирователь сигналов с линейнойчастотной модуляцией
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

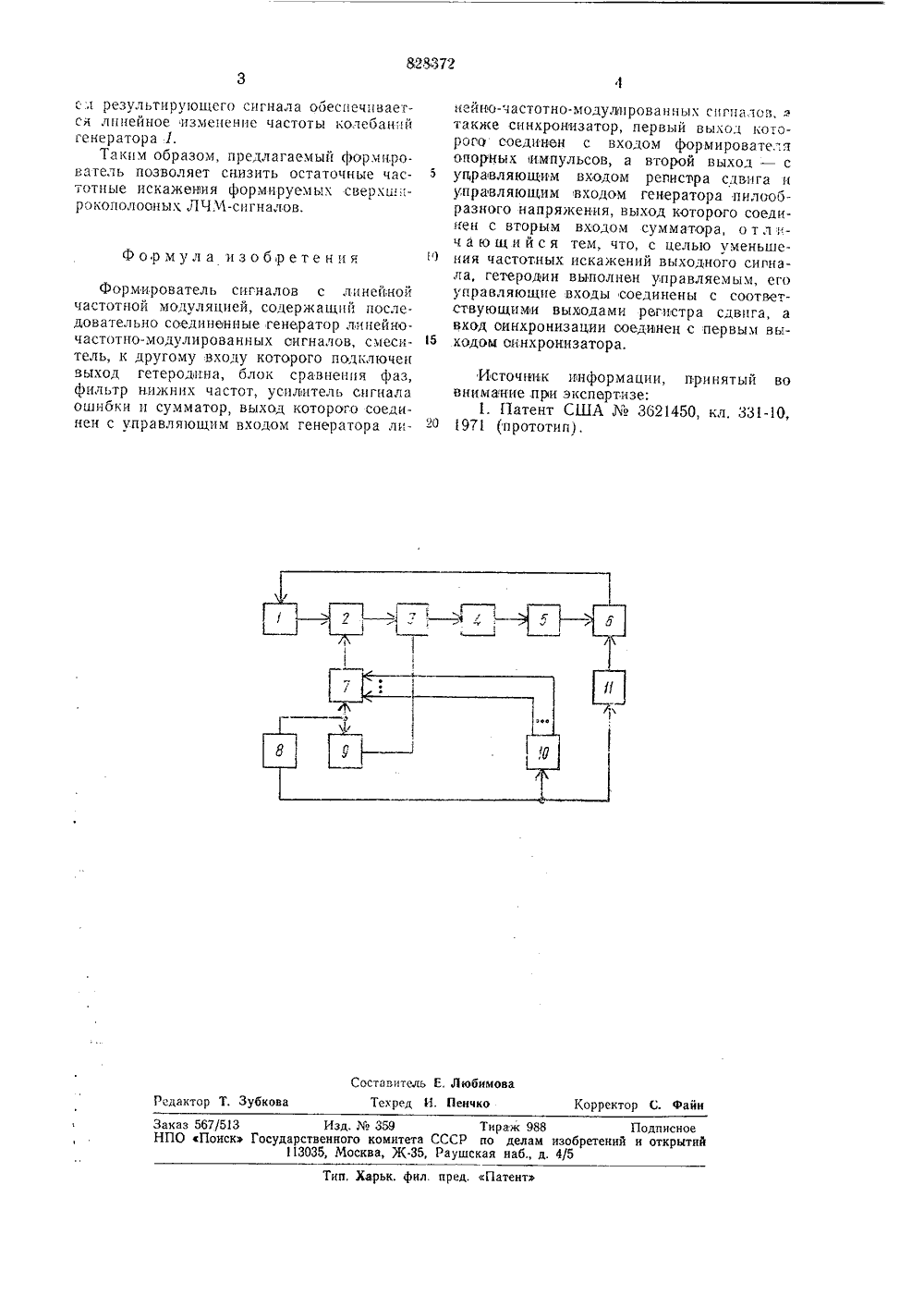

Со 1 оз Советских Социалистических Республик(23) Приоритст -Государственный комитет СССР ло делам изобретений и открытий(54) фОРМИРОВАХЕЛЬ СИГНАЛОВ С ЛИНЕЙНОЙ ЧАСТО 1 НОЙ МОДУЛЯ ЦИ ЕЙИзобретение относится к радиотехнике и может использоваться в;1 з:. ерцтельной технике.Известен формирователь сигналов с линейной частотной модуляцией, содержащий последовательно соединенные генератор линейно-частотно-модулированных (ЛЧМ) сигналов, смеоитель, к другому в:(оду которого подключен выход гетеродцна, блок сравнения фаз, фильтр ни кнх частст, усп литсль сигнала ошибки и сумматор, выход которого соединен с управляющим входом генератора ЛЧМ-сгналов, а также с.нхрснизатор, первый выход которого сое=ц Сн с входом формирователя оОрньх.:,.и.,-:ьссв, 15 а второй выход - с управляющим т(Одом регистра сдвига и управляющим входом генератора пилообразного напряжения, выход которого соед 1 нец с вторым входе.; сумматора 11, 20Однако известный формирователь имеет большие частотные искажения вь.х.;диого сигнала.Цель изобретения - у меньцеце частстных искажений выходного с:гнала. 25Для этого в формирователе сгналов с линейной частотной модуля;ей,гстс"один вьнолнен управляемым, е; О управля;още входы соединены с соответствуюши 11 выходами регистра сдвига, а вход с 1 нхронтза. з ццц соединен с первым выходом синхронизатора.На чертеже приведена структурная электрическая схема предлагаемого формцрова еля.Формирователь содержит генератор 1 ЛЧ,Ч-сигналов, смеситель 2, блок Л сравнен:я фаз, фильтр 4 нижни.; частот, усилитель 5 сигнала ошибки, сумматор б, гетеродцн 7, синхронизатор 8, формирователь 9 о:1 орных импульсов, ре 1 ч 1 стр 10 сдвцга, генератор 11 пцлоссразнсго цатря кения.Формирователь работает следуюшцм Образом, ЛЧМ-сцгал с генератора 1 поступает на смесцтель 2, г ье смешивается с сигналом гетеродцна 7, который синхронизируется сигналом синхронизатора 8 ц управляется сигналом регистра 10.После преооразованця составной Сгнал, ;:редставляющцй собой набор цз т кохрентных парциальцых .1 ЧЧ-сигналов, подается на блок 3. На второй вход последнего подаются опорные импульсы с формирователя 9. Сигнал ошибки, пропорциональный фазовому рассогласованцю, после 1 цл 1 грации в ф:льтре 4 ц усиления в усц;,:теле б поступает а сумматор б. В сумматоре б осуцествляется алгебраическое сложение сигнала Ошибки ц управляюшегс напряв(ения с генератора 11. Под дсйствц82%72 Формула изобретения Составитель Е. Любимова Текред И. Йенчко Корректор С. Файн Реда Т. Зубков Заказ 567/513 Изд.359 Тираж 988 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж.35, Раушская наб., д. 4/5, Харьк. фил пред. Патент см результирующего сигнала ооеспечиваегся линейное изменение частоты колебаний генератора 1.Таким образом, предлагаемый формирователь позволяет снизить остаточные частотные искажения формируемых све 1 эхцг:- рокополооных ЛЧМ-сигналов. Формирователь сигналов с линейной частотной модуляцией, содержащпи последовательно соединенные генератор линейно- частотно-модулированных сигналов, смеси- тель, к другому входу которого подключен выход гетеродина, блок сравнения фаз, фильтр нижних частот, усилитель сигнала ошибки и сумматор, выход которото соединен с управляющим входом генератооа линейно-частотно-модуларованных сигналов, а также синхронизатор, первый выход которого соединен с входом формирователя опорных импульсов, а второй выход - с управляющим входом репистэра сдвига и управляющим входом генератора пилообразного напряжения, выход которого соединен с вторым входом сумматора, о т л ич а ю щзи й с я тем, что, с целью уменьшения частотных искажений выходного сигнала, гетеродин выполнен управляемым, его управляющие входы соединены с соответствующими выходами регистра сдвига, а вход оинхронизации соедвнен с первым вы ходом синхронизатора. Источник информации, принятый вовнимание при экспертизе;1. Патент США М 3621450, кл, 331-10, 20 1971 прототип).
СмотретьЗаявка
2788178, 29.06.1979
ЖИТОМИРСКОЕ ВЫСШЕЕ КРАСНОЗНАМЕННОЕУЧИЛИЩЕ РАДИОЭЛЕКТРОНИКИПРОТИВОВОЗДУШНОЙ ОБОРОНЫ ИМ. ЛЕНИНСКОГО КОМСОМОЛА
ЛОШАКОВ ВАЛЕРИЙ АНДРЕЕВИЧ, ЛЕБЕДЕВ АЛЕКСАНДР НИКОЛАЕВИЧ
МПК / Метки
МПК: H03C 3/08
Метки: линейнойчастотной, модуляцией, сигналов, формирователь
Опубликовано: 07.05.1981
Код ссылки
<a href="https://patents.su/2-828372-formirovatel-signalov-s-linejjnojjchastotnojj-modulyaciejj.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь сигналов с линейнойчастотной модуляцией</a>
