H02P 5/16 — H02P 5/16

Номер патента: 748758

Опубликовано: 15.07.1980

Авторы: Гольц, Остреров

МПК: H02P 5/16

Метки: постоянного, реверсивный, электропривод

...С выходами пороговых устройств 1 и 2 связаны усилители 15 и16 импульсов, управляющие рабочими тиристорами 17 и 18 или соответственно19 и 20 импульсного усилителя мощности.В состав импульсного усилителя мощности входят также четыре обратных диода 21 - 24, выпрямитель на диодах25 - 30, конденсатор 31 емкостногофильтра, резистор 32 и тиристор 33цепи отбора энергии, коммутирующиедроссели 34 и 35 устройства включениятиристоров. Якорь двигателя 36 соединен последовательно с датчиком 37 тока и включен в диагональ моста импульсного усилителя мощности. Нелинейноеустройство 38 токоограничения связываетдатчик 37 тока со входами пороговыхблоков 1 и 2 широтнс-импульсного модулятора,В связи с тем, что момент включения тиристора 33 цепи отбора...

Номер патента: 748759

Опубликовано: 15.07.1980

Авторы: Кошелев, Кругликов

МПК: H02P 5/16

Метки: постоянного, электродвигателем

...цепи резистор 31 - рабочая обмотка34 -резистор 35 - транзистор 30 на-,магничивается сердечник магнитногомодулятора. В момент насыщения сердеч йика"сопротивленйе обмотки 34 резкоуменьшается, В такой же мере возрастает падение напряжения на резистор 35,которым запускается формирователь им 59 . ,4. пульсов 36 и подает управляющий импульс к тиристору 37, Тиристор замыкает силовую цепь до конца импульса, питающего напряжения. В последующейпаузе ток протекает за счет электромагнитной энергии двигателя в цепи обмотка39 - якорь 38 диод 40, а тиристор 37" переходит в закрытое состояние, Одновременно в паузе напряжением конденсатора 16 открыт транзистор 13 и через его переход эмиттер-коллектор и обмотку 12 разряжается конденсатор 11. Током в...

Номер патента: 748760

Опубликовано: 15.07.1980

Автор: Магазинник

МПК: H02P 5/16

Метки: постоянного, электродвигателем

...вторая пара тиристоров, а конденсатор 9 (нижний) разряжается на резистор 8 и, таким образом,50подготавливается к следующему циклу.Пока замкнуты контакты 14, 16,к якорю мотора 1 приложено выпрямительноенапряжение. Мотор разгоняется, причем55пусковой ток его ограничен реактивнымсопротивлением конденсатора 4. В зависимости от емкости конденсатора ток .может быть ограничен на любом желаемом уровне,)кЪ с д С 5 7487 При уменьшении входного сигнала довеличины меньшей, чем напряжение выключения реле 24, последнее выключается,иконденсатор 23, ранее заряженный цонапряжения, равного падению напряженияна резисторе 22, начинает разряжатьсяпо двум параллельным цепям: через резистор 22 и через сопротивление вюходареле 24 и входа реле 21Током...

Номер патента: 748761

Опубликовано: 15.07.1980

Авторы: Гулыманов, Макаров, Остреров

МПК: H02P 5/16

Метки: постоянного, реверсивным, электроприводом

...процесса в пропорционально-интерадьном регуляторе 2 с управляе-мым ключом. Выход логического элемента ИЛИ 11 соединен с управляющей1 гепьюключа дополнительных звеньев 10,Квыходу узла сравнения подсоединен" йндикатор знака сигнала ошибки 12,вынолненныйв виде"двух пороговыхустройств 13 и 14, каждое из которыхиндицирует ошибку определенного знака. Выход каждого из пороговыхустройств 13 и 14 йндикатора знакаошибки 12 подключен к входу соответ 5ствуощего логического элемента И 15и 16;.:Ко второму входу каждого из .элементов И 15 и 1 6 подключен черезэлемент НЕ 17 и 18. выход индикатораюатульсов 8 и 9,Формула изобретения Способ управления реверсивным электроприводом постоянного тока, включающий получение сигнала ошибки и сигнала...

Номер патента: 748762

Опубликовано: 15.07.1980

Авторы: Ройзен, Степе

МПК: H02P 5/16

Метки: двигателем, постоянного

...база транзистора через диод подйЙчена к точке сое О"дййения" задатчика -скорости и первогоРезистора, а эмиттер - к общей точкерезисторов.На чертеже представлена схема устройства для управления двигателем постоянного тока,Нагрузка 1 приводится от электродвигателя 2 управляеййо вентильного вып 62арямителя 3. На входе блока 4 управления вентильным выпрямителем включенузел, содержащий резисторы 5 и 6, транзистор 7 и диод 8, который включен вцепь базы транзистора. Источник 9 коллекторного напряжения подключен к сети10, питающей систему управления и тиристорный преобразователь. Сигнал задания скорости снимается с делителя( 1 1 и 12) задатчика 1 3 скорости иподается на систему управления черезуказанный выше узел. Для устранениявлияйия...

Номер патента: 750690

Опубликовано: 23.07.1980

Авторы: Аксенов, Горон, Пузаков, Серебрянный

МПК: H02P 5/16

Метки: вращения, постоянного, стабилизации, частоты, электродвигателя

...задержкина элементах другого входа и элементахтриггера 3.Следующий импульсэ возвращает триггер 3 в состояние "О", Таким образомгриггер 5 заблокирован в состоянии "1"и электродвигатель продолжает разгоняться. Частота импульса увеличивается и иодин из периодов импульоов 4 З проходитподряд два импульсас . Первый импульсхпереключает триггер 3 в состояние"1". Второй импульс 1переключает в состояние 0триггер 5,так как схема 7 совпадения открыта.Злекгродвигатель отключается от напряженияпитания, Следующий импульс 1переключаеттриггер 5 в состояние "1" и к эпектродвигатопю вновь прикладывается напряжение питания. Под действием чередующихсяимпульсови Ыустанавииваегся режимфазового регулирования и электродвигательвходит в синхронизм с частотой...

Номер патента: 752713

Опубликовано: 30.07.1980

Авторы: Омельченко, Пожидаев, Прокопенко, Шорин

МПК: H02P 5/16

Метки: реверсивный, электропривод

...базовая цепь транзистора 6 обесточены, вследствие чего открытое состояние транзистора 20 в этом случае лишь исключает режим оторванной 5 10 .5 20 25 30 35 40 45 50 55 60 65 базы транзистора 6, и последний находится в закрытом состоянии. При этом транзистор 19 будет заперт, так как его база и эмиттер имеют практически один и тот же потенциал (сопротивление резистора 21 на 2 - 3 порядка больше сопротивления резистора 23).Описанное состояние системы устойчиво до тех пор, пока не изменится полярность сигнала управления. В момент изменения полярности управляющего сигнала (этому соответствует полярность, указанная на зажимах 11, 12 в скобках) ранее открытые транзисторы 4, 14, 5 закроются. Откроются транзисторы 13, 3. Образуется контур...

Номер патента: 752714

Опубликовано: 30.07.1980

Авторы: Гольц, Гулыманов, Макаров, Шевченко

МПК: H02P 5/16

Метки: постоянного, реверсивный, электропривод

...а коммутирующие тиристоры 28,29, 30 и 31 - тиристорный мост.Электропривод работает следующимобразом.При включении источников питания4,11 и 14 на выходе дифференцирующегоблока 12 появляется импульс, которыйчерез селектор 13 импульсов по полярности поступает на вход широтно-импульсного модулятора 7. Полярностьэтого импульса такова, что в этомслучае на выходе широтно-импульсногомодулятора и выходе формирователя бимпульсов управления коммутируемымитиристорами импульсы отсутствуют,выходное напряжение на выходе тиристорного преобразователя 3 равно нулю,иимпульсного вращения двигателя 1 непроисходит,Селектор 13 импульсов по полярности, представляющий собой ограничительс нулевым уровнем ограничения (например, диодный, выделяет импульсы толь-.ко...

Номер патента: 758449

Опубликовано: 23.08.1980

Авторы: Антонец, Дрючин, Штенгарц

МПК: H02P 5/16

Метки: двигателем, постоянного

...модуляторов, датчика обратной связи по скорости (тахогенератора), а также коммутирующего тиристора.Цель изобретения - упрощение устройства5 и получение жестких механических характеристик злектроривода при минимуме потерь.Это достигается тем, что в извсстное устройство, содержащее силовой тиристор, шунтированный обратным диодом, и коммутирующий конденсатор, подключенный одним выводом к аноду силовбго тиристора, введены открывающий и закрывающий динисторы, дополнительный диод, переменный резистор, подключенный между положительной шиной и вторым вы.водом коммутирующего конденсатора, и составленная из второго переменного резистора идополнительного конденсатора, подключеннаяпараллельно силовому тиристору цепочка,средняя точкакоторой...

Номер патента: 758450

Опубликовано: 23.08.1980

Автор: Магазинник

МПК: H02P 5/16

Метки: вентильный, постоянного, реверсивный, электропривод

...полярности 0 сигнал на выходе блока сравнения 14 изменяет свою полярность, что соответствует команде на торможение привода. Импульсы в блоке 11 сдвигаются в сторону увеличения а, т.е. в сторону инвертирования. Одновременно подается сигнал на переключе. ние переключателя 12, однако для его переключения необходим еще разрешающий сигнал с логического элемента 13.Вторичные обмотки трансформаторов 3 и 4 включены встречно, поэтому напряжение на входе выпрямителя 5 равно разности вторичных напряжений трансформаторов. Если коэффициенты трансформации одинаковы, то напряжение на входе выпрямителя 5 представляетсобой импульсы, соответствующие коммутационным провалам и помехам на зажимах вторичной обмотки трансформатора 3. Причем...

Номер патента: 758451

Опубликовано: 23.08.1980

Авторы: Болотов, Гачик, Гордовой, Перепелицын, Подлягин, Янущик

МПК: H02P 5/16

Метки: постоянного, электродвигателем

...сигнал на регулятор тока 3. Транзисторный оптрон не требует уменьшениятока для его выключения, а поэтому сигнал усиливать пе нужно.Согласующий элемент может бытьвыполнен на маломощном согласующемтрасформаторе.Устройство работает следующим образом,Во время реверса обмотки возбуждения 2 ее включают на разрядный резистор 7, чтобы ускорить спадение тока.При протекании тока на резисторе 7 формируют сигнал и, чтобы иметь четкиеграницы начала и конца спада тока в обмотке возбуждения 2 до нуля, сигнал согласуют и нормируют, т, е. формируютчеткий прямоугольный импульс без провалов и по ширине, соответствующей времени спадания тока до нуля. В такомвиде, с учетом гальванической развязкии полярности, импульс подают на регулятор тока 3,...

Номер патента: 758452

Опубликовано: 23.08.1980

Авторы: Михеев, Пахомов

МПК: H02P 5/16

Метки: постоянного, реверсивный, широтно-импульсный

...осущест вляется по несимметричному закону,Преобразователь работает следующим образом.При отсутствии сигнала управления в исходном состоянии транзисторы 1 и8452 42 моста открыты, а 3, 4 и 11, 12 закрыты, Двигатель отключен от источника пижния,О:8+1 г где О 5 10 15 го 25зо 4050 55 При определенной полярности сигнала управления переключаются в противофазе под действием модулированных по длительности импульсов напряжения от выходных каскадов схемы управления транзисторы 1 и 3, при этом транзистор 2 постоянно открыт, а 4 заперт, Транзистор 12 управляется от выходного каскада схемы управления 16 и переклю чается синфазно с транзистором 3 моста. Выходной каскад схемы управления 14 осуществляет активное эапирание транзистора 12.С приходом...

Номер патента: 764078

Опубликовано: 15.09.1980

Авторы: Коцегуб, Толочко

МПК: H02P 5/16

Метки: задающее

...пассивные апериодическое 6 и дифференцирующее с замедлением 7 звенья; четвертый вход регулятора соединен с выходом датчика регулируемой координаты.Параметры звеньев 4, 6 и 7 выбираются в зависимости от параметров передаточной функции замкнутого контура регулирования скорости и от требуемого качества переходных процессов, При этом постоянные времени апериодических звеньев 4 и 6 и апериодической составляющей дифференцирующего с замедлением звена 7 должны быть одинаковыми.Ограничение выходного сигнала пропорционального звена 2 эадатчика может осуществляться включением в цепь его обрат. ной связи встречно-последовательно соединенных стабилитронов 8 и 9 или источника опорного напряжения. Апериодические звенья 4 и 6 и дифференцирующее с...

Номер патента: 765962

Опубликовано: 23.09.1980

Авторы: Ганнель, Гулыманов, Ткаченко

МПК: H02P 5/16

Метки: постоянного, электродвигателем

...7 замкнуты; контакты 9 разомкнуты.Подача на вход привода сигнала задания приводит к разбалансу дифференциального усилителя 12, н сигнал на его выходе соответствует "1" до окончания переходного процесса регулятора скорости 3. При этом логический элемент 10 с памятью не срабатывает, поскольку при подаче сигнала задания на выходе дифференцирующего усилителя 11 сигнал тоже равен "1" и осуществляется запрет прохождения сигналу с выхода дифференциального усилителя 12. Длительность импульса на выходе дифференцирующего усилителя 11 должна быть равна либо больше длительности переходного процесса в приводе. После окончания переходного процесса на выходе дифференциального усилителя 12 сигнал "0", поскольку он сбалансирован согласно условию (3).В...

Номер патента: 765963

Опубликовано: 23.09.1980

Авторы: Жигалова, Крылов, Пистун, Селиванов, Шохин

МПК: H02P 5/16

Метки: постоянного, электродвигателем

...к соответствующим регуляторам, блок 11 задания опорного напряжения, интегрирующий усилитель 12, блок 13 выделения сигнала, пропорционального модулю тока якоря, и транзистор 14, цепь эмиттер-коллектор которого подключена через выпрямительный мост 15 к нелинейному элементу 4, вход транзистора подключен к выходу интегрирующего усилителя 12, один из входов которого через блок 13 выделения сигнала, пропорционального модулю тока якоря, подключен к датчику 8 тока, а другой к блоку 11 задания опорного напряжения, входным сигналом которого является величина напряжения задания скорости.Работа устройства заключается в следующем.Для устранения нелинейности в режиме непрерывного тока нелинейный элемент 4 через выпрямительный мост 15...

Номер патента: 765964

Опубликовано: 23.09.1980

Авторы: Арманд, Горохов, Грызенков, Устинов

МПК: H02P 5/16

Метки: постоянного, электродвигателем

...накопленное число, полученное при достижении заданной скорости. При-внешних возмущениях (изменении момента нагрузки двигателя, изменении питающих напряжений и т,д.) нарушается равенство скоростей, импульсы Мпоступают на счетный вход реверсивного счетчика 8, изменяя накопленное в нем число в необходимом направлении до получения нового равновесного состояния.На счетный вход второго счетчика импульсов 4 поступают импульсы от второго генератора импульсов 6 На установочный вход счетчика 4 подаются импульсы юс, которые формируются каждый раз, когда амплитуда питающей сети равна нулю. Каждый импульс из последовательности Фс устанавливает во втором счетчике 4 заранее выбранное фиксированное число. Последоватедьность импульсов от второго...

Номер патента: 767925

Опубликовано: 30.09.1980

Авторы: Бродовский, Каржавов, Рыбкин, Синев

МПК: H02P 5/16

Метки: возбуждения, двигателем, обмоткой, постоянного, расщепленной

...базовые цепи пер Ъ вого 18 и второго 19 транзисторов. Обмотки 12 и 13 смещения этого трансФорматора связаны через резистор 21 с выходом источника 27 импульсов третьей последовательности, а обмотка 14 управления включена в цепь сигнала управления.Устройство работает следующим образом.Источники импульсов 25,26 и 27 генерируют положительные (относительно минусовой шины источника питания 28) импульсы трех последовательностей, причем очередность их следования следующая:первая; третья, вторая, третья, первая и т.д. последовательности. Длительность импульсов первой ивторой последовательностей выбирается не менее времени включения тиристора 3 (или запирающего узла 4, еслионо больше), а импульс третьей последовательности действует в...

Номер патента: 767926

Опубликовано: 30.09.1980

Авторы: Белов, Будницкий, Воловик

МПК: H02P 5/16

Метки: постоянного, электродвигателем

...с ограничением.Уровень ограничения выходного сигнала суммирующего усилителя 2 определяет темп разгона (замедления) электропривода до заданной скорости. Интегрально-пропорциональный усилитель 3 обеспечивает линейность выходного сигнала задатчика интенсивности.В процессе разгона электропривода до установившейся скорости сигнал на выходе пропорционально-интегрального регулятора 5 тока нарастает по линейному закону и является выходным сигналом задатчика интенсивности.По окончании процесса разгона электропривода до установившейся скорости сигналы на входах суммирующего усилителя 2 с ограничением равны между собой по величине и противоположны по знаку, поэтому на выходах звеньев 2 и 3 сигналы равны нулю.Ко входам...

Номер патента: 771837

Опубликовано: 15.10.1980

Авторы: Попков, Табанец

МПК: H02P 5/16

Метки: постоянного, электродвигателем

...триггеров б и 7 сигналом с выхода формирователя 13 сигнала "Запись" производится запись кода задания скорости с входных шин 19 в реверсивный счетчик 10 обратной связи.Время измерения скорости электродвигателя определяется длительностью импульса измерения, формируемого триггером б из импульсов, поступающих с выхода счетчика 2 измерения скорости. Это время выбирается таким, чтобы при.максимальной скорости за это время на вход реверсивного счетчика 10 обратной связи с цифрового датчика 12 прошло количество импульсов, равное максимальному входному числу задания скорости.После поступления импульса с выхода счетчика 2 измерения скорости на вход триггера б измерения последний устанавливается в единичное состояние, при этом импульсы с цифрового...

Номер патента: 771838

Опубликовано: 15.10.1980

Авторы: Буравлев, Вершинин, Кузнецов, Свиридов, Ульянов, Филиппов

МПК: H02P 5/16

Метки: вращения, постоянного, регулятор, скорости, широтно-импульсный, электродвигателя

...цепь через тиристор 4 и диод 8 будет подключена к нижней секции источника, а в момент времениснова к верхней секции. Такое 15 поочередное подключение якорной цепи к трем секциям источника необходимо для равномерного разряда секций,что является обязательным условием эксплуатации источников электрической 20 энергии подводных аппаратов. Плавное регулирование напряжения на якорных зажимах двигателя в диапазоне, оговоренном выше, происходит при изменении временного промежутка с помощью переменного хронирующего сопротивления генератора 19 импульсов,работающего в ждущем режиме.Во втором режиме напряжение на якорных зажимах двигателя может плав-. Но регулироваться в диапазоне,нижний предел которого равен= 1)Ц, а верхний. предел равенО=...

Номер патента: 772507

Опубликовано: 15.10.1980

Авторы: Есики, Мицухико, Наото, Сигеки

МПК: H02P 5/16

Метки: постоянного, скорости, электродвигателя

...положении,наиболее подходящем для работы на малой скорости, диапазон управленияфазным углом зажигания при работена больших скоростях оказывается очень узким, и управление током оказывается невозможным.В изобретенной системе при управлении ускорением напряжение ограничения или максимальный фаэный угол устанавливается малым в диапазоне . низких скоростей и большим в диапазоне больших скоростей.. Обратимся к Фиг. 8 и 9, с помощью которых будет описано управление торможением.Как показано на Фиг. 8 в случае управления торможением уровень ограничения устанавливается для постепенного возрастания от нуля, поскольку скорость двигателя меняется от области больших скоростей до области малых скоростей. В изображенном на Фиг. 8 примере, когда...

Номер патента: 773881

Опубликовано: 23.10.1980

Авторы: Ерошенко, Эфендиев

МПК: H02P 5/16

Метки: позиционный, цифровой, электропривод

...присутствует напряжение О г, установленное движком потенциометра 26, но оно изолировано направленными встречно вентилями 22 и 23блока 6,Кратковременным замыканием ключа2 вводят в счетчик 1 из зацатчика3 число, равное задаваемому путиперемещения приводимого двигателем 9объекта. На выходе счетчика 1 появляется число Д 5 . б, которое преобразуется цифроаналоговым; преобразователем4 в линейно зависимое от дб напряжение 0. Это напряжение поступает в нелинейный преобразователь 5. С выходапоследнего напряжение О ц поступает вблок 6, где усиливается усилителем 13,Задаваемое перемещение 5значительно превышает путь торможения, поэтомувначале напряжение 0 на выходе усилителя 13 превышает напряжение О тПри этом напряжение на выходе блока6...

Номер патента: 773882

Опубликовано: 23.10.1980

Авторы: Болотов, Букреев, Зайцев, Колоколов

МПК: H02P 5/16

Метки: электродвигателя

...тока электродвигателя соцержит тцристорный прерыватель и частотный датчик тока в цепи якоря электродвигателя, формирователь пилообразногонапряжения, пхоц которого соецинен с выхоцом датчика тока, а выход - со входом компаратора, и нослецовательно соединенные дифференцирующие н усилительные звенья в цепях управления включением и выключением тиристорного прерывателя, вход первой из которых соецииен с выходом компаратора, а в качестве усилительного элемента второй использован блокинг-генератор, бпокнруемый компаратором.Нецостатком этого устройства является пониженное быстродействие из-аа вносимого хронирующим конденсатором блокинг-генераторе запаздывания на выключение тиристорного прерывателя при превышениях заданного значения...

Номер патента: 775849

Опубликовано: 30.10.1980

Авторы: Пархоменко, Сверчков

МПК: H02P 5/16

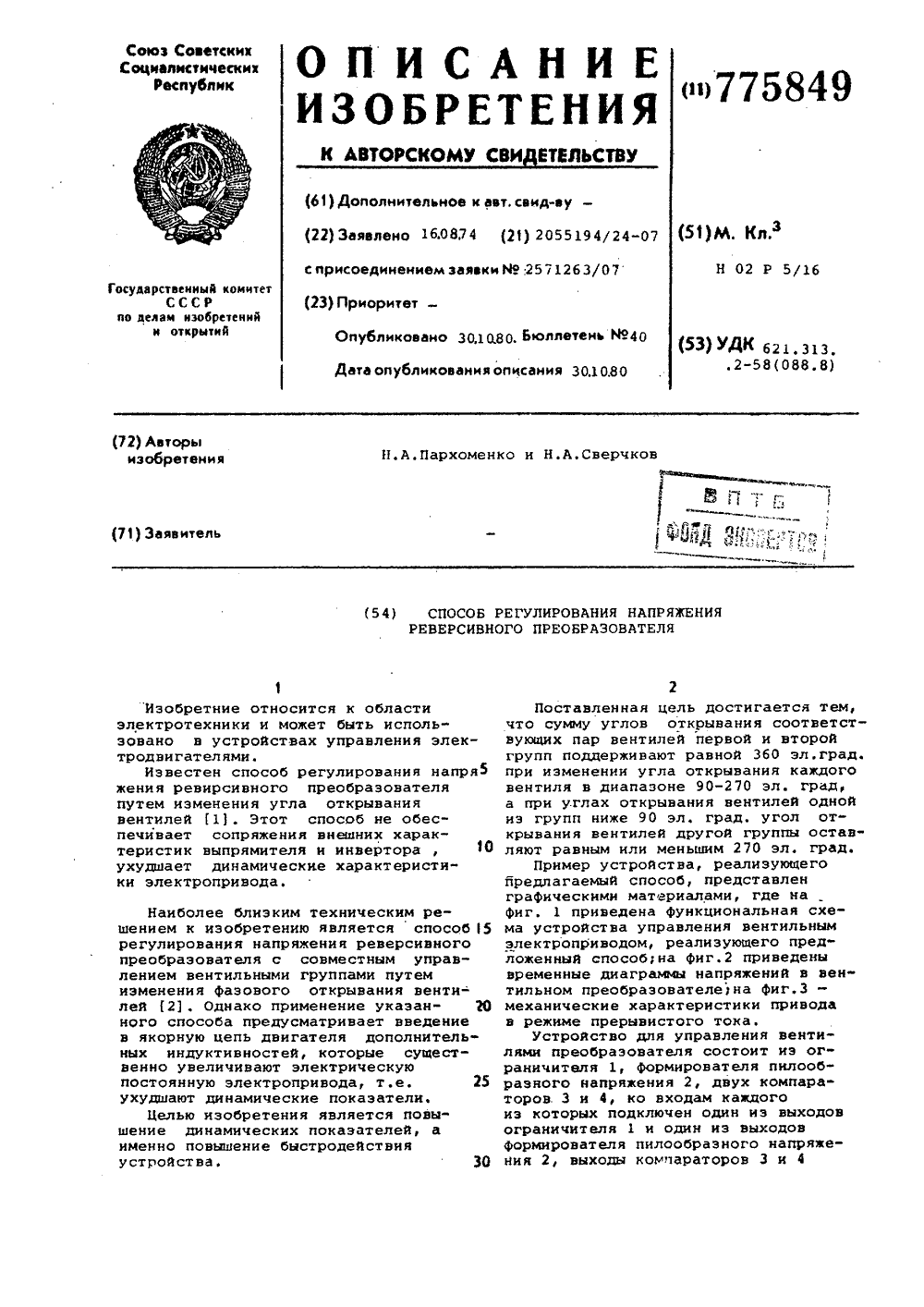

Метки: преобразователя, реверсивного

...запряжением питания и направлен против Е , т.е, двигатель потребляет энергию от источника. Вентиль 5 притаком соотношении сигналов не открывается, так как в момент временисоответствующий с. анодное напряжениена нем отрицательное. При уменьшенииуправляющего сигнала угол 46 увеличивается, в результате чего вентиль6 перестает открываться, а 3. уменьшается, Анодное напряжение вентиля5 становится положительным, он открывается, а создаваемый разницей напряжения питания и ЭДС якоря двигателяток совпадает по направлению с Еи нацравлен против напряжения питаният.е. двигатель отдает энергию в сеть.Так как пилообразные напряженияна первых входах компараторов имеют одинаковую амплитуду, а на вторые входы поступает одно напряжениеуправления, в...

Номер патента: 775850

Опубликовано: 30.10.1980

Автор: Остреров

МПК: H02P 5/16

Метки: постоянного, электродвигателем

...представляет собой одно динамическое звено в одноконтурной системеэлектролривода или несколько звеньев в системе подчиненного управления.Блоки 11 и 12 настроены таким образом, что срабатывают при одинаковойло абсолютному значению частоте вращения, но при разных направленияхвращения. Логическое устройство 13индицирует тормозной режим и обеспечивает в режиме торможения замыкание и размыкание в течение каждо 45 го интервала коммутации только одногосилового ключа и разомкнутое состояние остальных ключей, чем исключается в течение отдельных интерваловкоммутации режим противовключенияуо и обеспечиваются в отдельные интервалы коммутации режимы динамическоготорможения или рекуперации энергиив источник литания.Благодаря тому, что основные и...

Номер патента: 775851

Опубликовано: 30.10.1980

Авторы: Лебедев, Малахов

МПК: H02P 5/16

Метки: постоянного, пускового, релейного, электродвигателя

...и 23 образуют блоксравнения 32, используемый в устройстве для выбора максимальной и минимальной величины тока якоря электродвигателя в процессе пуска.Устройство работает следующимобразом,При отсутствии тока в цепи якоря электродвигателя б напряжение на Ывыходе 16 усилителя 13 равно нулю,на" выходе 20 усилителя 18 - положительно,а на выходе 25 усилителя 23отрицательно. Усилители мощности 21и 26 формируют сигналы управления для щкоммутирующего 4 и силового 3 тиристоров переключателя 2 в момент изменения знака напряжения на выходах20 и 25 с положительного на отрицательное, 65 Прк включении склового ткркстора3 переключателя 2 ток в цепи якоря6 начинает увеличиваться, пропорционально току увеличивается напряжение на выходе 16 усилителя 13,...

Номер патента: 780138

Опубликовано: 15.11.1980

Авторы: Бычков, Гривко, Силенко

МПК: H02P 5/16

Метки: двигателем, постоянного

...приводит к тому, что часть зоны пути перемещения рабочих органов оказывается перекрытой действием защиты, чем существенно ог 15 раничивается рабочий диапазон контролвруемых перемещений.Наиболее близким к изобретенито по технической сущности является устройство для управления двигателем постоянного тока, содержащее датчик положения рабо-. чего органа, выходы которого ноакаоченй ко входам конъюнкторов, и дизъюнкНедостатком указанного устройства яв-. ляется то, что торможение осуществляется без учета фактической скорости двигателя, что приводит к сужению диапазона регулирования. Целью изобретения является расширение диапазона регулирования скорости двигателя. Эта цель достигается тем, что в известное устройство введены датчик скорости...

Номер патента: 780139

Опубликовано: 15.11.1980

Авторы: Евлашев, Цуканов

МПК: H02P 5/16

Метки: постоянного, электродвигателем

...11 второго канала. Если напряжение рассогласования превышает пороговое, напряЖение О п квантователя 11 второго канала, тосигнал на сумматор 13 не поступает. Сигналы с блока 1 сравнения и с сумматора 13 поступают на выпрямители 15 и 16 и затем квантуются по уровню блоком квантователей 11. Пороговое найряжение Ц п квантователя 11 первого канала определяет допустимую статическую ошибку замкнутой системы. Пороговые напряжения остальных квантователей 11 устанавливаются автоматически в зависимости от скорости вращения исполнительного двигателя 4. Пороговое напряжение для каждого, позиционного квантователя 11, начинаясо второго, вырабатывается своей цепьюдинамической коррекции. К выходу позиционных квантователей 11, начиная со второго,...

Номер патента: 783938

Опубликовано: 30.11.1980

Авторы: Аржанов, Бейнарович, Гачик, Гордовой, Купер, Фадеев

МПК: H02P 5/16

Метки: постоянного, электродвигателем

...к двигателю 5, а такжедатчик б тока, выходом подключенныйко входу элемента 2 с насыщением,датчик 7 скорости, выходом соединенный со входом регулятора 1 скорости.Регулятор 3 тока с элементом 2 с насыщением на входе охвачен цепьюобратной связи, образованной дифференцирующим звеном 8 и звеном 9 с нелинейностью типа зоны нечувствительности,20 Устройство работает следующим образом.На вход регулятора 1 скоростиподается задающее напряжение, которое 35 складывается с напряжением датчика 7 скорости, усиливается и подается на регулятор 3 тока с элементом 2 насышения на входе,на вход которого также подаются сигналы с датчика б тока и звена 9, Усиленное напряже 40 ние подается на управляемый преобразователь. С выхода регулятора 3 тока через...

Номер патента: 788322

Опубликовано: 15.12.1980

Авторы: Болотов, Гачик, Гордовой, Перепелицын, Подлягин

МПК: H02P 5/16

Метки: импульсного, постоянного, электродвигателем

...выпрямителуном режиме.На чертеже представлена схема устройства,поясняющая данный способ.788322 Формула изобретения Составитель В. СамохинРедактор ф. Муха Техред Ж. Костелевич Корректор Г. Решетник Заказ 7873/67 Тираж 783 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Устройство содержит трехфазный полностью управляемый вентильный преобразователь 1, к выходу которого подключен электродвигатель 2, шунтировайный встречным тиристором 3.При работе преобразователя 1 в выпрямительном режиме на вход встречного тиристора 3 постоянно поступает включающий сигнал, и он включается за счет действия ЭДС самоиндукции двигателя 2 на...
