Гордовой

Номер патента: 1817073

Опубликовано: 23.05.1993

Авторы: Болотов, Гордовой

МПК: G05F 1/56

Метки: индуктивных, нагрузок, постоянного, стабилизатор

...сравнения, 5 - блок управления, 6, 107, 8 - силовые диоды, 9 - конденсатор, 10 -узел задания эталонного напряжения,Стабилизатор постоянного тока индуктивных нагрузок содержит коммутатор 1 натранзисторе, коллектор которого через диоды 6, 7 подключен к первым двум фазам, ачерез конденсатор - к третьей фазе источника переменного напряжения, с которойчерез нагоуэку 3 и датчик 2 соединен эмиттер транзистора коммутатора 1. Узел сравнения по входам соединен с датчиком токаи узлом задания эталонного напряжения, аего выход-через блок управления 5 с базойтранзистора коммутатора 1.Устройство работает следующим образом.При подаче напряжения сети и отсутствии тока в нагрузке 3, на выходе узла 4сравнения формируется низкий уровень напряжения и блок 5...

Номер патента: 1767648

Опубликовано: 07.10.1992

Авторы: Болотов, Волкомирский, Гордовой

МПК: H02M 3/335

Метки: регулятор

...двухполярного напряжения 15, 16.Нагрузка 3 с датчиком 2 включены в эмиттерную цепь транзистора 1 и зашунтированы диодом 4. Неинвертирующий вход компаратора 5 соединен с источником 6 управляющего напряжения, а второй вход - с датчиком тока 2, Открытый выход компаратора 5 соединен через резистор 13 с базой транзистора 8, коллектор которого подключен к базе транзистора 1 через диод 10 и резистор 11, Последние зашунтированы конден:атором 14 и переходом база-эмиттер транзистора 9, коллектор которого подключен к источнику 15 и через резистор 12 к его базе.Работает устройство следующим образом. При включении питания, отсутствии тока в нагрузке 3 и низком уровне напряжения на выходе компаратора 5, переход базаэмиттер транзистора 8...

Номер патента: 1750049

Опубликовано: 23.07.1992

Авторы: Болотов, Волкомирский, Гордовой

МПК: H03K 17/60

Метки: силовым, транзистором

...следующим образом,Когда на выходе транзистора 2 низкий уровень сигнала, он и транзистор 1 открыты. В этом случае конденсатор 8 заряжен, При повышении уровня входного сигнала тран-. зистор 2 запирается и ток базы транзистора 1 прекращается, транзистор 1 выходит из режима насыщения, а эмиттерный ток (ток нагрузки) уменьшается,1750049 Составитель Л.СкобелеваРедактор С.Патрушева Техред М,Моргентал Корректор Э,Лонча аз 2604Тираж ПодписноеОИИИПИ Государственного комитета по изобретениям и открытиям113035, Москва, Ж, Раушская наб., 4/5 КНТ СССР Производственно-издательский комбинат "Патент", г, Ужгород. ул,Гагарина,После запирания транзистора 2 конденсатор 8 разряжается по цепи: резистор 6, источник 10, переход эмиттер-база транзистора 1. При...

Номер патента: 1750045

Опубликовано: 23.07.1992

Авторы: Болотов, Волкомирский, Гордовой

МПК: H03K 17/08, H03K 17/60

Метки: защитой, ключ, перегрузки, транзисторный

...6 и входом транзистора1, в эмиттерную цепь которого включен резистор 3, второй вывод которого подключенк первому входу компаратора 4, второй входкоторого соединен с источником 8 опорногонапряжения, а выход компаратора подключен к В входу триггера 5. Шина 7 соединенас первым входом элемента 6 и 3 входомтриггера 5, выход которого подключен к второму входу элемента 6.Устройство работает следующим образом.До момента перегрузки по току, т, е,превышения напряжения на резисторе 3опорного напряжения источника 8, на выходе компаратора устанавливается низкий по 25 30 35 40 45 тельный резистор, который включен между эмиттером силового транзистора и первым 15 2050 55 тенциал, По приходу первого положительного импульса управления триггер 5...

Номер патента: 1725362

Опубликовано: 07.04.1992

Авторы: Болотов, Волкомирский, Гордовой

МПК: H03K 3/02

Метки: автогенератор

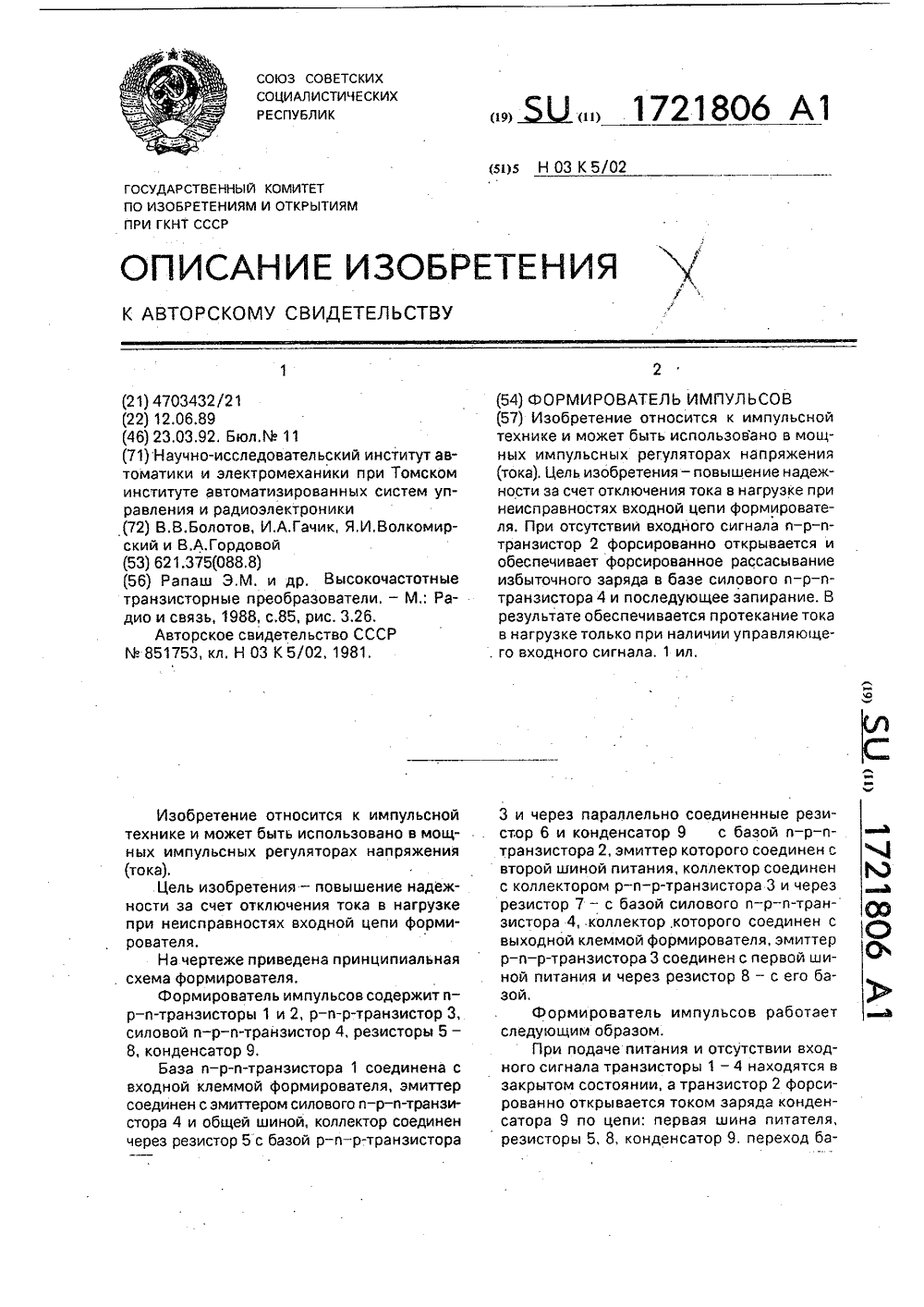

...Заказ 1184 Тра Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к импульснойтехнике и может быть использовано во вторичных источниках электропитания.Цель изобретения - повышение надежности путем улучшения фронтов выходного 5напряжения и снижения базовых токов кмоменту выключения транзисторов,На чертеже приведена принципиальнаясхема автогенератора,Автогенератор содержит транзисторы 1 10и 2, конденсаторы 3 и 4 емкостного делителя, первичную обмо гку 5 трансформатора 6,имеющего обмотки 7 и 8 положительной обратной связи, конденсатор 9 и резистор 10первой ЙС-цепи,...

Номер патента: 1721806

Опубликовано: 23.03.1992

Авторы: Болотов, Волкомирский, Гачик, Гордовой

МПК: H03K 5/02

Метки: импульсов, формирователь

...конденсатор 9.База п-р-и-транзистора 1 соединена свходной клеммой формирователя, эмиттерсоединен с эмиттером силового п - р - и-транзистора 4 и общей шиной, коллектор соединенчерез резистор 5 с базой р-и - р-транзистора ь импульсов работаетза-эмиттер транзистора 2, вторая шина питания. После заряда конденсатора 9 базовый ток транзистора 2 протекает через относительно высокоомный резистор 6, К этому моменту времени ток рассасывания избыточного заряда базы транзистора 4 заканчивается. В дальнейшем через транзистор 2 протекает незначительный ток запирания транзистора 4.При подаче на вход формирователя положительного сигнала транзисторы 1 - 4 открываются, а конденсатор 9 разряжается в основном по цепи:переход коллекторэмиттер транзистора...

Номер патента: 1695472

Опубликовано: 30.11.1991

Авторы: Волкомирский, Гордовой, Инешин, Купер

МПК: H02P 1/04

Метки: постоянного, пускатель

...П 8 р 8 ходу тиристора 20, шунтированногозащитной ВС-цепью 22, Анод тиристора 20подключен к точке соединения замыкающего контакта 14 - кнопки "Пуск", с обмоткой16 линейного контактора, а катод - к точкесоединения диода 18 с обмоткой 19 контактора ускор 8 ния. Вход формирователя 21 импульсов является входом блока 9управления пуском. На чертеже показанытакже обмотка 24 параллельного возбуждения электродвигателя 5, включенная черезнелинейный резистор 23 между клеммой 4и дополнительной клеммой 25,Устройство работает следующим образом.При нажатии кнопки Пуск" срабатывает линейный контактор и своими замыкающими контактами 6 и 10 подключает кисточнику питания якорную цепь электродвигателя 5, а контактом 15 блокирует замыкающий контакт...

Номер патента: 1693703

Опубликовано: 23.11.1991

Авторы: Болотов, Волкомирский, Гордовой

МПК: H02M 7/5375

Метки: инвертор, самовозбуждением, транзисторный

...с коллектором силового транзистора 1. Работа устройства.При подаче напряжения входные выводы конденсатора 11 будут заряжаться через резистор 10. По достижении на нем напряжения отпирания динистора 12 конденсатор 11 будет разряжаться через обмотку 4.1 и эмиттер-базовый переход силового транзистора 1, а также через резистор 3, который ограничивает протекание через него тока разряда конденсатора 11. При отпирании динистора 12 обмотка 4,1 и конденсатор 11 образуют резонансный контур, благодаря чему облегчается протекание тока через змиттер-базовый переход транзистора 1 изза снижения реактивного сопротивленияСоставитель Т.Ершовдактор Т.Куркова Техред М,Моргентал ктор О,Ци Тираж Подписноественного комитета по изобретениям и открытиям при...

Номер патента: 1690120

Опубликовано: 07.11.1991

Авторы: Болотов, Волкомирский, Гордовой

МПК: H02M 1/08, H02M 7/537

Метки: ключ, транзисторный

...13 нулевого уровня (фиг.2) транзистор 3 открывается и замы.кает цепь базового тока 14 транзистора 1 через обмотку 10 дросселя 9, При насыщении сердечника дросселя 9 этот ток может ограничиваться резистором или внутренним сопротивлением отпирающего источника 5, Полярность обмотки 12 (15 на фиг.2) при включении транзистора 3 и увеличении базового тока транзистора 1 не способствует открыванию транзистора 2.Повышение уровня входного сигнала приводит к запиранию транзистора 3 и прекращению базового тока транзистора 1, При уменьшении базового тока в обмотке 10 в обмотках 11, 12 наводятся импульсные ЗДС (15 на фиг,2), в результате чего транзистор 2 отпирается, а к переходу база-коллектортранзистора 1 прикладывается запирающее напряжение...

Номер патента: 1669072

Опубликовано: 07.08.1991

Авторы: Волкомирский, Гордовой, Инешин

МПК: H02P 5/06

Метки: постоянного, реверсивный, электропривод

...при "одимого механизма, При это;1 частота вращения электродвигателя стдбилизируется за счет вклюценноо о цепь обмогки возбуждения нелинейного резистора 8, поэтому механические характеристики 21 и 22 электродвигателя, соответствующие наименьшей и наибольшей величинам напряжения источника питания, рагцоложены достаточно близко др гг к другу Цепь управляемого комцаундиронзния. обесцечиозющэя устойчивость работы электродвигателя и придающая ему снойства электродвигателя смешанного нозбуждения, имеет при этоглизкий коэффициент передачи, так кдк при отсутствии перегрузки электродвигателя 1 по току, контролируемому датчиком 5, стдбилитро 13 нелинейного элементэ 11 закрыт и во входную цепь регулятора комцдундировзния 10 введено большое...

Номер патента: 1651351

Опубликовано: 23.05.1991

Авторы: Волкомирский, Гордовой, Инешин

МПК: H02P 11/04, H02P 9/44

Метки: частоты, электромашинный

...при котором обмотки 18 фазного ротора двигателя 1 включаются пофазно и последовательно в цепи обмоток 3 статора двигателя 1. чем обеспечивается его пеоевод в режим двойного питания и дальнейший разгон с приближением к двойной синхронной скорости вращения (6000 об/мин).На заключительном этапе. пуска срабатывают контакты 10 блока пуска, чем обеспечивается вывод токоограничивающих реакторов 23 из цепей последовательно и пофазно включенных оомотки 3 статора и обмоток 18 фазного ротора с достижением им двойной синхронной частоты вращения и началом отсчета выдержки времени реле 12, запускаемым по входу замыкающимся контактом контактора 13.По окончании выдержки времени реле 12 снимается запирающий сигнал с блокирующего входа 24...

Номер патента: 1610576

Опубликовано: 30.11.1990

Авторы: Волкомирский, Гордовой, Инешин, Купер

МПК: H02P 1/18

Метки: постоянного, электропривод

...с управляющей цепьютиристора 5, К входной цепи блока6 управления подключены интегрирующая КС-цепь, образованная конденсатором 15 и резистором 16, и резистивный делитель 17, 18 напряжения,Электропривод работает следующимобразом. 10152025303540 По мере уменьшения пускового тока напряжение на обмотке 1 якоря возрастает, что приводит сначала к уменьшению величины прямого тока смещения стабилитрона 7, а затем к изменению его полярности, Соответственно, появление напряжения рабочей полярности на входной цепи блока 6 управления вызывает заряд конденсатора 15 интегрирующей цепи транзисторного блокинг-генератора, его возбуждение и подачу отпирающих импульсов в управляющую цепь тиристора 5.Шунтирование открывающимся тиристором 5 пускового...

Номер патента: 1569930

Опубликовано: 07.06.1990

Авторы: Волкомирский, Гордовой, Инешин, Купер

МПК: H02H 7/093

Метки: вращения, защиты, превышения, преобразователя, частоты, электромашинного

...в режим Самопитание" например, путем шунтирования пусковой кнопки пускателя, Тиристор 6 и и-р-и- транзистор 20 при этом находятся в закрытом состоянии, так как на управляющий электрод тиристора 16 и базу транзистора 20 через резисторы 26 и 27 подается запирающее напряжение смещения с выводов диода 25.При дальнейшем нормальном развитии пуска электромашинного преобразователя на выходе его синхронного генератора 2 появляется напряжение переменного тока, величина и частота которого стабилизируются на номинальных уровнях действия соответственно регулятора 30 напряжения, нагруженного на обмотку 31 возбуждения синхронного генератора 2, и регулятора 4 частоты вращения приводного двигателя 1, нагруженного на обмотку 5 возбуждения двигателя 1....

Номер патента: 1555790

Опубликовано: 07.04.1990

Авторы: Волкомирский, Гордовой, Инешин

МПК: H02P 1/04

Метки: постоянного, пускатель, электродвигателя

...также подачей напряжения на удерживающую обмотку 18 дифференциальногореле 17 с пускового резистора 12,Отпускание замыкающей кнопки 4"Пуск" в момент времени 1 приводит 25к подаче напряжения цепи якоря 9через замкнувшийся размыкающий контакт 20 кнопки "Пуск" на цепь питания рабочей обмотки 19 дифференциального реле 17. 30В результате сравнения ампер-витков удерживающей 18 и рабочей 19обмоток дифференциального реле 17процесс пускаконтролируется ипри возрастании напряжения на якоре 9 до757 величины напряжения на входныхклеммах 1 и 2 в момент сз происходитсрабатывание дифференциального реле 17,сопровождающееся соотве.ствующей коммутацией его замыкающего 25 или размыкающего 27 блок-контакта ускоренияпускателя,Происходящее при этом...

Номер патента: 1534708

Опубликовано: 07.01.1990

Авторы: Волкомирский, Гордовой, Инешин, Купер

МПК: H02P 1/00

Метки: постоянного, электропривод

...и повышенной величинывращающего момента двигателя,улучшается соотношение между величиной момента сопротивления при"водимого механизма и величиной вра 50.щающего момента двигателя, чем повышается надежность пуска, посколькуисключается аварийный режим "зависания", т.е, относительно длительноевключение пускового резистора и егоповреждение в результате перегрева,Контроль над упомянутым переходным процессом реостатного пуска двигателя осуществляется в Функции контроля тока якорной цепи двигателя сством токоограничительного резистора 32 к выводам пускового резистора 12, При протекании начального броска пускового тока по цепи якоря 18 величина тока, протекающего по цепи удерживающей обмотки 15 реле, существенно превосходит величинутока,...

Номер патента: 1525857

Опубликовано: 30.11.1989

Авторы: Гордовой, Инешин

МПК: H02P 9/38, H02P 9/44

Метки: генератора, преобразователя, регулятор, синхронного, электромашинного

...частотно-зависимому закону 0/ЯсопзТ (фиг.2,б), воздействием дополнительного корректора 20 напряжения, выходной широтно-импульсный сигнал Уо которого по его выходу 24 проходит через правый по схеме на фиг.1 вентиль вентильной логической схемы ИЛИ 18 на управляющий вход 19 усилителя мощности 8 регулятора напряжения (фиг.2,г), Транзисторный ключ 31 при этом открыт, ввиду чего выпрямитель 36 частотно-зависимого измерительного органа 22 дополнительного корректора напряжения 20 непосредственно (через открытый транзистор 31) связан с край ними выводами потенциометра настройки 37, установка которого выбирает 40 ся по отношению к номинальной установке потенциометра настройки 16 корректора 9 на 5-10% большей, чем обеспечивается необходимое...

Номер патента: 1518855

Опубликовано: 30.10.1989

Авторы: Волкомирский, Гордовой, Инешин, Купер

МПК: H02P 1/04

Метки: магнитный, пускатель

...в проводящем направлении между вторым выводом обмотки 11 лицейнго контакторл и первымвыводом обмотки 6 коцтлкторя ускорения, Бтрье выводы обмоток1, 16соединены рлзмьгканпцим блок - кцтлктом27 коцтлкторл ускорения.11 л черт.же показаны также г 11 лвкицредохр;нители8, 29 и нлгревлтель -55ныи лемецт .1( ре.е теплвой згцциты.у (1 т р О.р; 6 О т я е т Г лду н ц Ц им6) р,.ЗОМ. рц цлжлтиц нццки у ь ц 1+ -НИ 1(1 Ч ЦИКЛ .) Ц ЦТЛ НЦЯ1 ТС Я Ццок у 1 1 лице НО 1 о конт;) н тГ 1 рл кОторьЙ лмьклРт Гилоные коцт 1 кть 7 и1( и подключает к источнику 5 питл -ция электродиггТРпь 6 через пусквойрезист)р 8, (дцовремецно коцтакт 141кнОпки 1 уск блокируется ямыклн)Цимблок - контактом 15 лицейного контяктоР 11 ри уменьшении н процессе пуска то - кл...

Номер патента: 1515312

Опубликовано: 15.10.1989

Авторы: Волкомирский, Гордовой, Инешин

МПК: H02P 5/06

Метки: постоянного, электропривод

...пуска и отключения,Электропривод (фиг, 2) работаетследующим образом.На начальном этапе реостатногопуска ток якорной цепи электродвигателя ограничивается пусковым резистором 5Первый транзистор 13 закрыт5по переходу база - эмиттер напряжением запирающей полярности, созданным при протекании тока якоря по обмотке 3 дополнительных полюсов двигателя, Второй транзистор 14 открытблагодаря протеканию тока базы и,шунтируя открытым коллекторным переходом нелинейное сопротивление 11,обеспечивает наибольшее значение тока и магнитного потока возбужденияобмотки 1 О электродвигателя, Поэтомуначальный разгон электродвигателяпроисходит с наибольшим пусковым моментом и ускоренным, ввиду чего сокращается время реостатного пуска и 20уменьшаются...

Номер патента: 1504776

Опубликовано: 30.08.1989

Авторы: Волкомирский, Гордовой, Инешин, Купер

МПК: H02P 5/06

Метки: постоянного, электропривод

...резистором 24. , 40Блок 20 измерения девиации частоты вращения составлен из элемента 25сравнения, датчика 26 и задатчика 27номинальной частоты,Блок 21 измерения нулевого уровня 45тока линейного контактора содержитэлемент 28 сравнения, к входам которого подключены датчик 29 тока линейного контактора и задатчик 30.Электропривод работает следующимобразом.В исходном установившемся режимеработы электродвигатель 1 вращаетприводимый механизм с номинальнойскоростью, преодолевая момент статического сопротивления и потребляяпри этом соответствующий ток от источника 9 питания, При отклонениичастоты вращения от заданной блок 20 76 4измерения девиации частоты вырабатывает сигнал ошибки, который черезпереключатель 19 поступает на входрегулятора...

Номер патента: 1411908

Опубликовано: 23.07.1988

Авторы: Волкомирский, Гордовой, Инешин, Купер

МПК: H02P 5/06

Метки: электромашинный

...тока, дальнейшему росту скорости вращения и увеличению выходного напряжения синхронного генератора 2 на его статорных обмотках 3 и 4.Затем в результате задержанного действия сигнала от контактора ускорения пускателя на второй вход блока18 управления запускается в действиесистема импульсно-фазового управления блока, синхронизируемая напряжением дополнительной статорной обмотки 4 по третьему входу. При этом ти- ристорный коммутатор 13, подключенныйцепью питания переменного тока к дополнительной статорной обмотке 4 генерато-, ра и получающий по цепям управляющихэлектродов тиристоров отпирающие импульсы управления, переходит в выпрямительный режим работы, увеличивая среднее значение напряжения в цепи якоря приводного двигателя 1 что,...

Номер патента: 1411903

Опубликовано: 23.07.1988

Авторы: Волкомирский, Гордовой, Инешин, Купер

МПК: H02P 1/18

Метки: постоянного, электропривод

...подаче напряжения источника питания на цепиобмотки 7 возбуждения, якоря 1 и запускающую ВС-цепь 4,Начинается первый этап пуска электродвигателя с включенным в цепи якоря 1 пусковым резистором 2. При этом в первый момент скорость нарастания напряжения на тиристоре 3 ограничивается защитной ВС-цепью 9Через интервал времени, определенный ВС-цепью 4 и динистором 6, включается тиристор 3 и шунтирует пусковой резистор 2. Пуск переходит на естественную механическую характеристи" ку, поскольку напряжение на якоре 1 электродвигателя становится равным напряжению источника питания.В статическом установившемся режиме работы при колебаниях напряжения источника питания скорость вращения электродвигателя стабилизируется благодаря введенному нелинейному...

Номер патента: 1410253

Опубликовано: 15.07.1988

Авторы: Болотов, Волкомирский, Гордовой, Ерыпалов, Кобзак

МПК: H02P 5/06

Метки: постоянного, электроприводом

...12 подключен к вт рому входу идентификатора 14 канало и ко второму входу идентификатора, Фаз 8. Выход делителя частоты 1340 подключен к второму входу генератора 12. Датчики тока 15 и скорости 16 подключены к входам соответствующи 1 с регуляторов скорости 2 и тока 3. Электропривод работает следующим45 образом.С помощью датчика скорости 16 и датчика тока 15 определяют скорость и ток электродвигателя 1, которые в регуляторе 2, 3 сравниваются с заданными величинами и на выходе регулятора 3 формируется напряжение упавления, Напряжение управления порается на преобразователь 4 напряжение - частота. Сигнал с частотой,55 пропорциональной напряжению управлений, с выхода преобразователя 4 подается на счетные входы трех счетчиков 5,...

Номер патента: 1399872

Опубликовано: 30.05.1988

Авторы: Волкомирский, Гордовой, Инешин

МПК: H02P 5/06

Метки: постоянного, электропривод

...5 подводится к цепи электродвигателя. Конвертор 5 при этомвыключен сигналом от контактора 7 ускорения,Величина первого броска тока в цепи якоря ограничена сопротивлениемпускового резистора 6, начальное возбуждение создается главным образомобмоткой 15, но по мере разгонаэлектродвигателя увеличивается напряжение и ток в цепи параллельной обмотки 11 возбуждения. Затем на второмэтапе пуска с момента замыкания контакта контактора 7 ускорения, шунтирующего при этом пусковой резистор 6,к цепи электродвигателя подводитсяполное напряжение источника 9. Этимобеспечивается второй бросок токаи дальнейший разгон электродвигателя.Далее с момента начала работыконвертора 5, запускаемого, например,с выдержкой времени после замыканияконтакта 7,...

Номер патента: 1387146

Опубликовано: 07.04.1988

Авторы: Болотов, Гачик, Гордовой, Кобзак, Перепелицын, Янущик

МПК: H02M 7/12

Метки: преобразователем, раздельного, тиристорным

...он закрывается, а тиристор 29 в момент 1 открывается под действием ЭДС обмотки возбуждения, а ток через нее медленно уменьшается до момента времени 1 з, пока не открывается тиристор 28 и т.д.По команде на реверс (время 14) срабатывает блок 7, выходное напряжение 26 которого заблокирует выходные импульсы блока 4 (усилитель узла 6 входит в насыщение и дифференцирование прекращается). Одновременно по команде на реверс происходит несовпадение сигналов 27 и 1.11 в элементах И - НЕ и с тиристора 29 снимается постоянное напряжение управления (прекращается протекание постоянного тока через его диод). По команде на реверс с тиристоров 28 и 29 снимаются импульсы управления выпрямительного режима и остаются импульсы инверторного режима. В...

Номер патента: 1372568

Опубликовано: 07.02.1988

Авторы: Волкомирский, Гордовой, Инешин

МПК: H02P 5/06

Метки: реверсивный, электропривод

...якоря, нелинейного элемента 9, усилителя-регулятора 10 и ключа 11, который шунтирует частично переменный резистор 7 в цепи обмотки 8 возбуждения двигателя. Тем самым обмотка 8 возбуждения двигателя функционально совмещает свойства двух обмоток (независимой и последовательной), придавая исходному двигателю независимого возбуждения все необходимые свойства двигателя смешанного возбуждения, т,е., например, его повышенную перегрузочную способность по моменту.Использование управляемого компаундирования двигателя одновременно позволяет обеспечить расширение запасов устойчивости и диапазона регулирования частоть вращения путем введения соответствующей динамической коррекции усилителя-регулятора 10, что приводит к повышению величины...

Номер патента: 1359866

Опубликовано: 15.12.1987

Авторы: Болотов, Гачик, Гордовой, Янущик

МПК: H02M 1/08

Метки: вентильных, групп, датчик, преобразователя, реверсивного, состояния

...резисторы 5,диод-транзисторные оптроны 6 - 9,резистор 10, конденсатор 11, нагруз.ку 12 (обмотка возбуждения электродвигателя),Устройство работает следующим образом.При работе первой группы в положительный полупериод открываетсявентиль 1, а к концу этого.полупериода - нулевой вентиль 2, при этомвентиль 1 закрывается (естественнаякоммутация). Другими словами, вентили 1,2 одной группы работают поочередно. Поочередно их открытым состоянием шунтируются соответственнодиоды оптронов 6 и 7, Поскольку транзисторы оптронов 6 и 7 попарно включены последовательно, ток черезних протекать не может до тех пор,пока вентили 1,2 одновременно не будут в закрытом состоянии. В этомслучае диоды оптронов 6 и 7 не шунтируются, ток через них протекает...

Номер патента: 1343532

Опубликовано: 07.10.1987

Авторы: Волкомирский, Гордовой, Инешин, Купер

МПК: H02P 5/06

Метки: постоянного, электропривод

...стабилизированных напряжений постоянного гока положительной и отрицательной полярности соответственно на первом 10 и втором 19 его выходах (фиг. 2 д) приводит к пода" че питания на широтно-импульсный модулятор 11 и появлению управляющего сигнала на входах схем ИЛИ 17 и И-НЕ 18, причем на выходе последней в результате появившегося совпадения управляющих сигналов отрицательной полярности как на ее первом, так и на втором входах происходит изменение полярности выходного сигнала (фиг.2 е) и снятие таким образом исходного запрещающего сигнала на блокирующем входе широтно-импульсного модулятора 11.1343532 10 15 20 25 Таким образом, после проверки исправности цепи обмотки 8 независимого возбуждения двигателя (фиксируемой срабатыванием...

Номер патента: 1336182

Опубликовано: 07.09.1987

Авторы: Волкомирский, Гордовой, Инешин

МПК: H02P 1/20

Метки: постоянного, пускатель, электродвигателя

...цепь питания обмотки параллельного возбуждения, содержащую обмотку 28, нелинейный резистор 29 и входную цепь 16 преобразователя 15. При этом на начальном интервале пуска, соот ветствующем промежутку нажатия ( - 2 с)замыкающей кнопки 5 Пуск, на обмотку 6 линейного контактора подается полное напряжение питающего источника, ток в цепи параллельной обмотки 28 возбуждения быстро нарастает, в цепи обмотки якоря протекает первый бросок пускового тока, ограниченный пусковым резистором 10. Напряжение на якоре электродвигателя нарастает по мере увеличения частоты вращения и противо-ЗДС. При отпускании кнопки 5 Пуск напряжение на обмотке 6 линейного контактора пускателя скачком уменьшается от исходной величины напряжения источника питания...

Номер патента: 1182599

Опубликовано: 30.09.1985

Авторы: Болотов, Волкомирский, Гордовой, Купер

МПК: H02H 7/10

Метки: вентилей, датчик, преобразователя, реверсивного, состояния, тиристорного

...информационныйвход которого предназначен дляподключения к формирователю командна реверс, управляющий вход тран,зисторного ключа подключен к коллекторному выходу магнитно-транзисторного преобразователя, 1 1182Изобретение относится к электротехнике и может быть применено в устройствах управления и защитытиристорных преобразователей.Целью изобретения является повыше"ние надежности защиты тиристоров преобразователей. 1На чертеже представлена схема датчика состояния вентилей реверсивного 10 тиристорного преобразователя.Датчик содержит резисторы 1-6 и транзисторы 7-12 по числу тиристоров катодных групп реверсивного тиристорного преобразователя, датчик 15 13 напряжения, выполненный в виде магнитно-транзисторного автогенера. - тора с...

Номер патента: 1171946

Опубликовано: 07.08.1985

Авторы: Алехин, Болотов, Волкомирский, Гачик, Гордовой, Купер

МПК: H02P 5/06

Метки: электропривод

...частоту вращения электродвигателя. Температурный и временныйдрейф регулятора 5 частоты вращенияприводит к изменению его выходного .напряжения и изменению частоты вращения электродвигателя 1 и напряжения на выходе датчика 4 частоты вращения. Это изменение принципиально неможет быть скомпенсировано по цепиглавной обратной связи, так как вос- Ипринимается замкнутой системой какизменение задающего напряжения, Изменения частоты вращения электродвигателя 1, вызванные температурнымдрейфом усилителя регулятора 5 часто-уты вращения приводят к появлениюсигнала ошибки на выходе блока 6сравнения, сигнал ошибки через беэдрейфовый усилитель 7 поступает на блок 3 сравнения, причем полярность напряжения 11 направлена на компенсацию температурного...
