Способ защиты параллельно работающих преобразователей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 706902
Авторы: Гаген, Гольдштейн, Сенигов
Текст

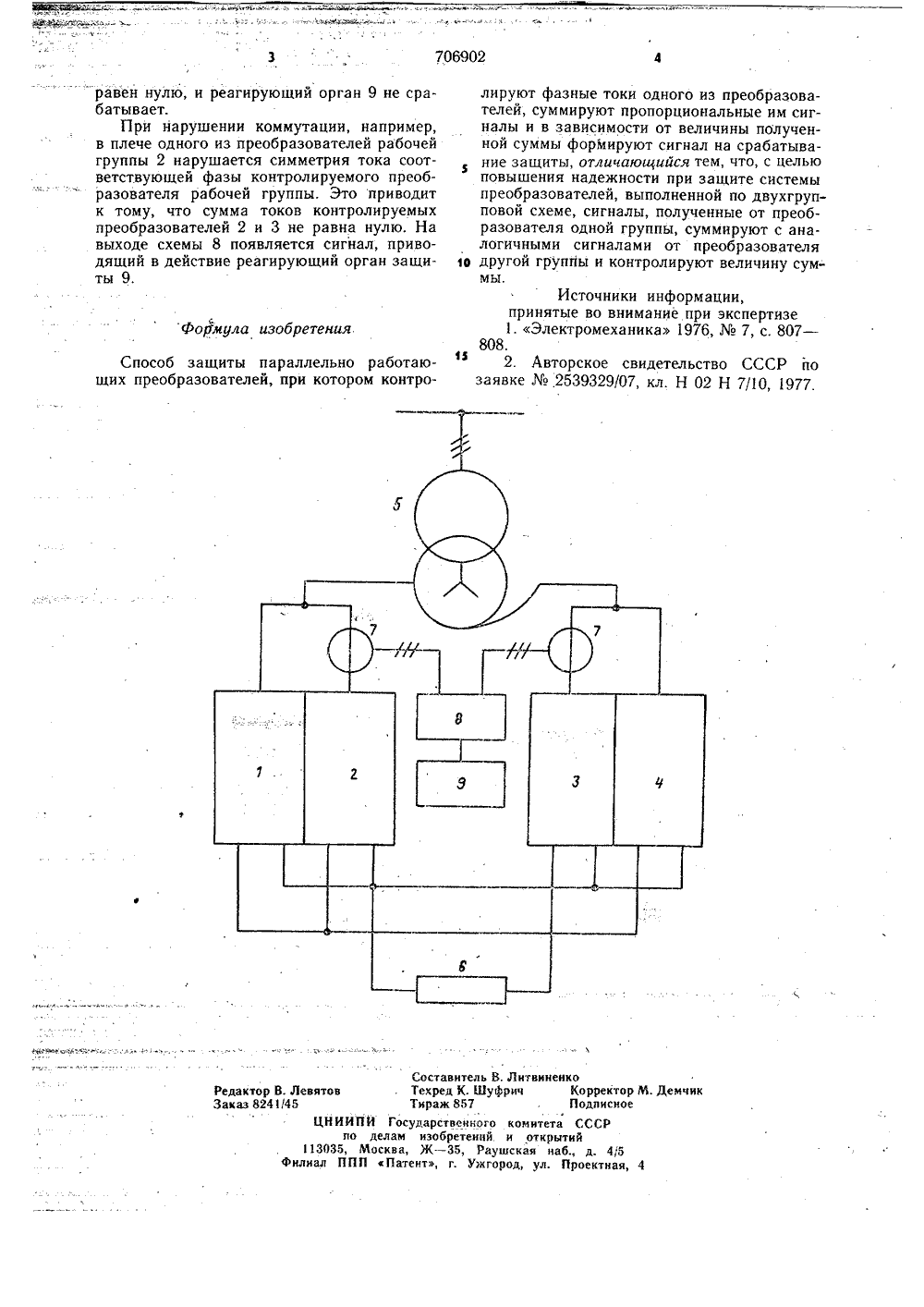

(72) Авторы изобретен М. Е. Гольдштейн, А агсн и П ениг елябинский,политехнический институт имени Ленинско комсомола) Заявител 4) СПОСОБ ЗАЩИТЫ ПАРАЛЛЕЛЬНО РАБОТАЮ ПРЕОБРАЗОВАТЕЛЕЙрчппово о Цель изобретения - повышение надежности защиты системы преобразователей, выполненной по двухгрупповой схеме. Эта цель достигается тем, что сигналы, полученные от преобразователя одной группы, суммируют с аналогичными сигналами от преобразователя другой группы и контролируют величину суммы.Начертеже представлена блок-схема, поясняющая способ защиты системы параллельно работающих преобразователей, выполненной по двухгрупповой схеме для возбуждения мощных синхронных генераторов, где 1 и 2 - преобразователи рабочей группы; 3 и 4 - преобразователи форсировочной группы; 5 - источник питания переменного тока; 6 - общая нагрузка; 7 - измерительные трансформаторы тока; 8 - схема суммирования; 9 - реагирующий орган защиты.а 8 суммирует сигналы, пропорциофазным токам преобразователей 2дному из каждой группы, При этом ый сигнал в нормальном режиме Схем нальные и 3 по о суммарн Изобретение относится к области защиты статических преобразователей, а именно к электрической защите системы параллельно работающих преобразователей, выполненных по двухгрупповой схеме.Известен способ защиты параллельно работающих преобразователей, при котором контролируют токи каждого преобразователя и формируют сигнал на срабатывание защиты 1. Недостатком этого способа является низкая надежность при защите системы параллельно работающих преобразователей,выполненных по двухгрупповой схеме.Наиболее близким к предлагаемому по техническим средствам и достигаемому результату является способ защиты параллель но работающих преобразователей, при котором контролируют фазнь 1 е токи одного из преобразователей, суммируют пропорциональные им сигналы и в зависимости от величины полученной суммы формируют сигнал на срабатывание зац 1 иты 121.Этот способ имеет низкую надежность при защите системы параллельно работающих преобразователей, выполненных по двухеме, что является его недостат. Левято45ЦБ едК. Кж 857ствен ного ком итбретений и отк- 35, Рву шскаяг. Ужгород, у едактор аказ 82 ИПИ Госуда по делам изМосква, Ж П П П Патент 1130илиад- равен нулю, и реагирующий орган 9 не срабатывает.При нарушении коммутации, например, в плече одного из преобразователей рабочей группы 2 нарушается симметрия тока соответствующей фазы контролируемого преобразователя рабочей группы, Это приводит к тому, что сумма токов контролируемых преобразователей 2 и 3 не равна нулю. На выходе схемы 8 появляется сигнал, приводящий в действие реагирующий орган защиты 9. Способ защиты параллельно работающих преобразователей, при котором контролируют фазные токи одного из преобразователей, суммируют пропорциональные им сигналы и в зависимости от величины полученной суммы форМируют сигнал на срабатывание защиты, отличающийся тем, что, с целью повышения надежности при защите системы преобразователей, выполненной по двухгрупповой схеме, сигналы, полученные от преобразователя одной группы, суммируют с аналогичными сигналами от преобразователя 1 а другой группы и контролируют величину суммы. Источники информации,принятые во внимание при экспертизе1. Электромеханика 1976,7, с. 807 -808.152. Авторское свидетельство СССР позаявке2539329/07, кл. Н 02 Н 7/10, 1977.
