Канашев

Номер патента: 1781802

Опубликовано: 15.12.1992

Авторы: Болдырева, Канашев

МПК: H02M 7/48

Метки: автономного, инвертора, синхронизации

...заявки),Устройство для синхронизации инвер 50 тора, включаемого на параллельную работу. с сетью или с аналогичным инвертором содержит задающий генератор 1 с блоком фазовой автоподстройки частоты 2,распределитель импульсов 3, соединенный55 с выходом задающего генератора, фазовыедетектора 4 и 5, соединенные с блоком фазовой автоподстройки и состоящие из элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 6, 7 и элементов 2 И-НЕ 8 и 9 соответственно, первый формирователь импульсов 10, вход которого предназначен для подключения к од- уровня напряжения цепи 12 на вход элеменной фазе сетевого напряжения, а выход - та 14, через него могут проходить на вход соединен с одним входом элемента ИСК- блока фазовой автоподстройки 2 импульсы . ЛЮЧАЮЩЕЕ ИЛИ 6, являющимся...

Номер патента: 1780019

Опубликовано: 07.12.1992

Автор: Канашев

МПК: G01P 13/00, G08B 23/00

Метки: вала, вращения, направления, сигнальное

...триггера 3, Первый одновибратор 5 включен в режим работы с перезапуском и соединен с выходом датчика 2, второй одновибратор б включен в режим работы на однократный запуск и соединен с инверсным выходом одновибратора 5, а выход второго одновибрэтора б соединен с входами установки нуля триггеров 3 и 4. Выходы триггеров 3 и 4 предназначены для соединения с цепями индикации направления вращения соответственно вперед и назад,Устройство работает следующим образом,При включении питания на устройство в момент времени О на инверсном выходе одновибратора 5 устанавливается уровень логической единицы (диэгрэмма д нэ фиг, 2), а на выходе одновибратора б форируется импульс установки триггеров 3 и 4 в исходное, нулевое состояние на прямых выходах (фиг....

Номер патента: 1749990

Опубликовано: 23.07.1992

Авторы: Болдырева, Канашев

МПК: H02M 1/08

Метки: включаемых, нагрузку, общую, параллельную, преобразователей, работу, синхронизации

...импульсных последовательностей 15, 16, умножитель частоты 17, формирователь синхроимпульсов 18, Управляющий вход первого управляемого ключа 2 соединен с выходом блока 7, входы управления ключей 3 и 4 соединены с выходом блока 9, выход первого ключа 2 соединен а первым входом синхронизации задающего генератора 1, вход ключа 2 использован для подключения к выходу синхронизации ведущего устройства, второй ключ 3 соединен входом с выходом задающего генератора, выход второго ключа 3 использован в качестве выхода синхронизации, вход третьего ключа 4 и первые входы фазовых детекторов 10 и 11 соединены с выходами распределителя импульсов через формирователь импульсной последовательности 16. Вход формирователя импульсной последовательности...

Номер патента: 1536488

Опубликовано: 15.01.1990

Авторы: Болдырева, Канашев

МПК: H02M 1/08

Метки: включаемых, параллельную, преобразователей, работу, синхронизации

...Включения задающего генератора в режим ведущего не требуется в случае включения на параллельную работу с сетью по командам, даваемым каждому преобразователю.Положительный эффект, обеспечиваемый применением устройства, заклю" чается в расширении функциональных воэможностей устройства для синхронизации преобразователей, включаемых на параллельную работу, путем придания ему свойства обеспечивать синхронизацию преобразователей с сетью переменного тока, а следовательно, в повышении вероятности бесперебойного электроснабжения потребителей через систему гарантированного питания, содержащую преобразователи, включаемые на параллельную работу, т,е, в повышении надежности электроснабжения потребителей, не допускающих перерыва питающего...

Номер патента: 1319182

Опубликовано: 23.06.1987

Авторы: Болдырева, Канашев

МПК: H02M 1/08

Метки: включаемых, нагрузку, общую, параллельно, преобразователей, синхронизации

...чего эти триггеры переключаются в состояние с нулевым логическим уровнем 5на прямом и единичным уровнем на инверсном выходах, При этом нулевойуровень запрещает воздействие импульсов ведомого ЗГ через ключ 7 на другие ЗГ, а единичный уровень с инверсного выхода разрешает прохождение фазирующего воздействия на ЗГ черезэлемент 18 или на распределитель через элемент 17. Импульсы с выхода ЗГчерез элемент 10 проходят на входраспределителя 11, выходные импульсыкоторого поступают в СИФУ, обеспечивая ее работу, и на вход элемента ИЛИ12, на выходе которого формируетсяимпуль длительностью 180 эл, град. 20который поступает на вход фазовогодетектора 15, на другой вход которогочерез элемент 14 поступает такой жеимпульс ведущего, если данный ЗГ...

Номер патента: 1259439

Опубликовано: 23.09.1986

Авторы: Канашев, Росляков

МПК: H02M 7/00

Метки: преобразователем, тиристорным

...АПВ блока 11. Один вход элемента ИЛИ 8 соединен с выходом элемента И 14, а другой - с выходом элемента И 15.Выход элемента ИЛИ 18 соединен с од- О ним входом триггера 16, выход которого подключен к блоку 12 СИФУ. Выход элемента ИЛИ 17 соединен с другим входом триггера 16. Блок 11 соединен входом через дополнительно вве денный элемент 2 И 30 с выходом эле" мента И 26, соединенного одним входом с выходом элемента И 15, а другим - с выходом одновибратора 24.Второй вход дополнительно введенного элемента 2 И 30 соединен с выходом дополнительно введенного триггера 34, соединенного одним входом с выходом элемента ИЛИ 17, а другим - с выходом элемента И 15 также через допол нительно введенный элемент 32 задержки, Цепь сигнала неуспешного...

Номер патента: 1252865

Опубликовано: 23.08.1986

Автор: Канашев

МПК: H02H 7/122

Метки: защиты, инвертора, тиристорного

...соответственно к управляющим электродам коммутирующих вентилей 9-16, блок управления 17 тиристорным ключом 18, блок управления 19 гасящим гиристо ром 20, конденсатор 21, дроссель 22,. блок управления 23 тиристором пере- заряда 24. Вход блока управления 23 через первый элемент задержки 25 подключен к входу блока автоматичес - 40 кого повторного включения (АПВ) 26 и одному входу элемента суммирования команд на отключение 27, выходом подключенного к входу второго элемента задержки 28 и к одному входу триг гера 29, выход которого подключен к одному входу элемента И-НЕ 30, другой вход которого подключен к одному входу элемента И-НЕ 31, другим входом подключенного к выходу триг гера 32, один вход триггера 32 подключен к одному входу...

Номер патента: 1231566

Опубликовано: 15.05.1986

Автор: Канашев

МПК: H02M 7/00

Метки: группы, преобразователей, синхронизации

...состояние ключи 10 и 12 и одновременно этим женулевым уровнем в логических блоках2 и 3 осуществляется запрет прохождения импульсов второго и третьего задающих генераторов 5 и 6 через элементы 14 - 18 к распределителям 19 -21, а также запрет прохождения импульсов распределителей 20 и 21 после элементов 26 и 27 ЗИЛИ через элементы 23 и 24 2 И на вход элемента28 ЗИЛИ, на один вход которого поступают импульсы ведущего распределителя 19 через элементы 25 и 22. Еслипри включении в режим ведущего первого задаюшего генератора 4 окажется, что оь неисправен, то его блок 7выдает единичный логический уровень,который поступает на вторые входыэлементов 38 и 39 И блока 2, а импульс с формирователя 43 блока 1 поступает на первый вход элемента 39И...

Номер патента: 1229913

Опубликовано: 07.05.1986

Автор: Канашев

МПК: H02M 1/08

Метки: переменного, постоянный, преобразователя, регулятор

...обратной связи через датчик 9 напряжения и элемент 13 сравнения на операционные усилители 1 и 2, формирующие управляющие уровни для блоков 3 и 4 СИФУ, являющихся исполнительным органом регулятора и формирующих импульсы управления: тиристорами выпрямителей 5 и 6 с соответствующим углом управ-: ления, определяющим величину выпрямленного напряжения. Равномерность распределения тока .нагрузки между выпрямителями подстраивается с помощью элементов 14 и 15 сравнения, сравни- . вающими токи выпрямителей 5 и 6 и сигналами элементов 18 и 19. Заданное распределение тока нагрузки,сохраняется в процессе работы преобразователя, Если один выпрямитель, например 6, в процессе работы бтключается защитой, логический блок 8 запрещает работу блока 4 СИФУ,...

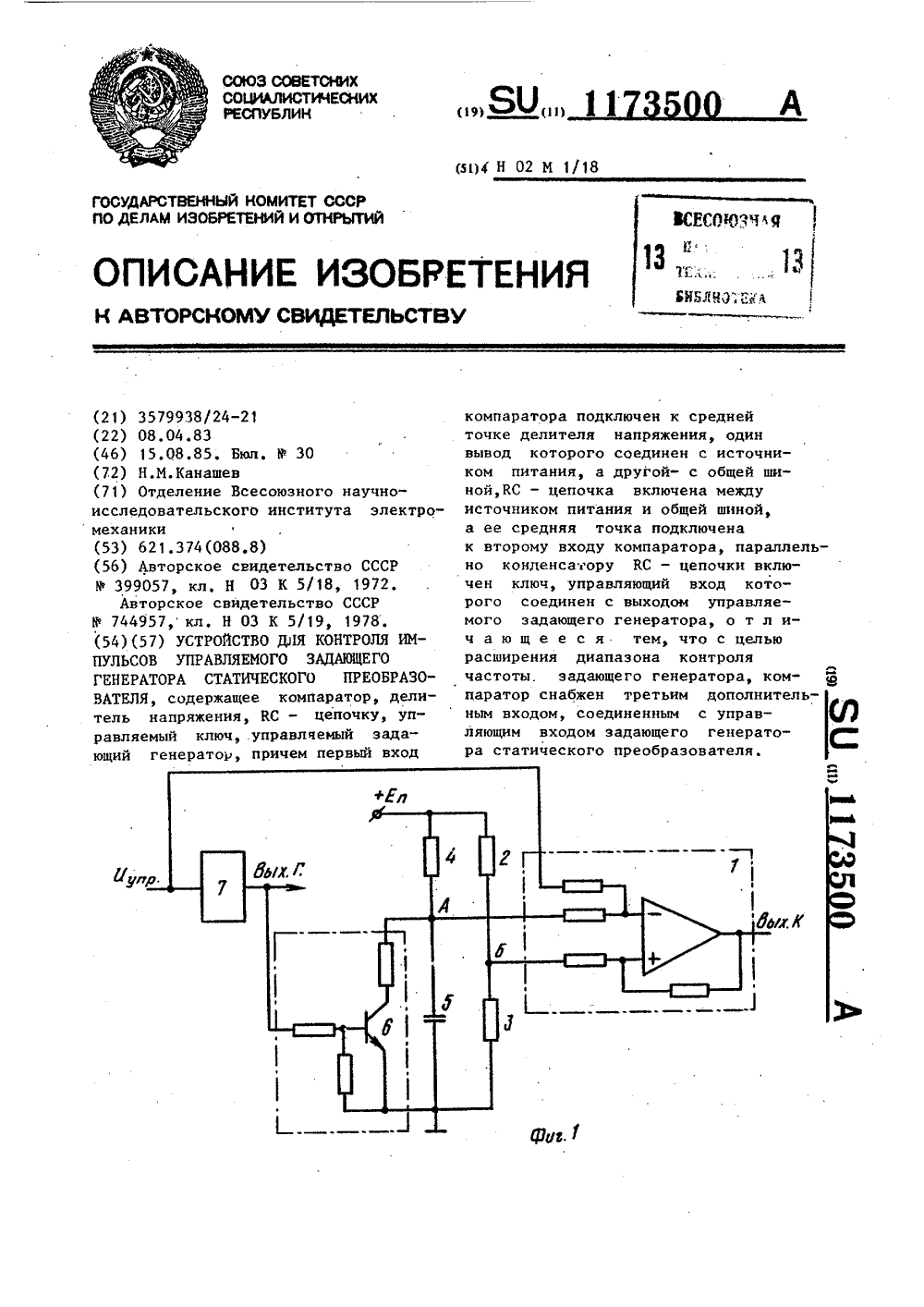

Номер патента: 1173500

Опубликовано: 15.08.1985

Автор: Канашев

МПК: H02M 1/08

Метки: генератора, задающего, импульсов, статическогопреобразователя, управляемого

...с выходом делителянапряжения, выполненного насопротивлениях 2 и 3 и включенных последовательно между источником питания и общей шиной, РС - цепочку,состоящую из последовательно соединенных сопротивления 4 и конденсатора 5, включенную между источником питания и общей шиной, а общей точкой с вторым инверснымвходом компаратора 1, параллельноконденсатору 5 включен управляемыйключ 6, управляющий вход которогоподключен к выходу контролируемого (управляемого) задающего генератора 7, управляющий вход которого соединен с третьим (инверсным) входом компаратора, 1 выходкоторого является выходом устройства,Устройство работает следующим образом,Прп нормальной работе управляемого задающего генератора конденсатор 5 заряжается до уровня напряжения...

Номер патента: 1159103

Опубликовано: 30.05.1985

Авторы: Болдырев, Канашев, Колупаев, Росляков

МПК: H02H 7/122

Метки: защиты, инвертора, тиристорного

...напряжений может происходить, например, вследствие отказаили самопроизвольного выключенияблока питания, а также непредусмотренного отключения входного напряжения инвертора.Цель изобретения - расширениефункциональных воэможностей устройства для защиты тиристорного инвер-тора напряжения путем предотвращения возникновения аварийного процес"са вследствие недопустимого снижения напряжения питания системыуправления инвертора,Поставленная цель достигаетсятем, что устройство для защиты тиристорного инвертора напряженияснабжено вторым предварительнозаряжаемьм конденсатором, управляемым ключом, элементом ИЛИ и по меньшей мере двумя компараторами с органами задания уставок, причем первыйвход каждого компаратора соединенс выходом...

Номер патента: 1072203

Опубликовано: 07.02.1984

Авторы: Канашев, Росляков

МПК: H02M 1/18

Метки: преобразователя, состояния, статического, тиристоров

...контроляНа Фиг. 1 представлена Функциональная схема устройства; на фиг.2 временные диаграмМы ( й - импульсы с выхода задающего генератора; Б - жимпульсы с выхода распределителя импульсон; к - импульсы с выхода датчика контролируемого тиристора; л - импульсы с выхода Формирователя импульсов;м - импульсы с выхода трехвходового элемента, И; н - импульсы с выхода двухвход-ного элемента И) .Временные диаграммы даны применительно к трехфазному автономному тиристорному инвертору напряжений со120 эл. град. проводимостью тиристоров,Устройство (фиг. Ц для контролясостояния тиристоров статическогопреобразователя 1, снабженного задающим генератором 2 и распределителем 3импульсов, содержит датчики 4 - 9состояния тиристоров, формирователь 10...

Номер патента: 1051643

Опубликовано: 30.10.1983

Авторы: Канашев, Росляков, Яцук

МПК: H02H 7/125

Метки: неисправности, обнаружения, переменного, постоянное, преобразователя, статического

...имеет неисправности,Цель изобретения - расширениефункциочальных воэможностей путем 5 Ообеспечения контроля относительногозначения переменной составляющей.Поставленная цель достигается тем,что н устройстве для обнаружения неисправности статического преобразова теля переменного напряжения в постоянное, содержащее блок выделения пере.менной составляющей, вход которогопредназначен для подключения к выходным Выводам преобразователя, выходэтого блока подключен к одному извходов порогового элемента черезразделительный диод, к другому входупорогового элемента подключен выходоргана задания уставки, а выход порогового элемента через элемент за держки связан с входом исполнительного элемента, н качестве органа задания уставки использован датчик...

Номер патента: 1050088

Опубликовано: 23.10.1983

Авторы: Емельянов, Канашев

МПК: H02P 13/16

Метки: непрерывного, параллельно, питания, преобразователей, регулируемых, системой, соединенных, состоящей, статических

...соединенныйвйходом с вторьекн входами элементовсравнения, блок Формированиясигнала заданного значения тока нагрузки включает в себя сумматор, выполненный на первом опера-ционном усилителе и второй операци-"онный усилитель, причем первый опе-,рационный усилитель входами соединенс выходами датчиков тока нагрузкиваех 6 преобразователей;а выходом -с входом второго операционного усилителя, цепь обратной связи которого включает в себя П паралпеЛьнасоединенных цепочек, каждая из которьк состоит иэ последовательно сое"диненных. резистора .н аналоговогоключа, причем. управляющие входы аналоговых ключей соединены с выходамисоответствующих блоков формированияуправляющих сигналов, а выход второгооперационного усилителя является вылходом...

Номер патента: 1029384

Опубликовано: 15.07.1983

Авторы: Емельянов, Канашев

МПК: H02P 13/18

Метки: переменного, постоянный, преобразователя, регулятор

...с выпрямителями 5 и 6 и с входами логическихблоков 7 и 8, формирующими разрушение или запрет работы СИФУ, датчик.выходного напряжения 9 преобразователя, датчики тока выпрямителей10 и 11, элемент задания уровнястабилизации выпрямленного напряжения 12, элемент сравнения 13 выпрямленного напряжения преобразователя с заданным его значением,20 элементы сравнения токов нагрузкивыпрямителей 14 и 15, основныеаналогичные ключи 16 и 17, черезкоторые выходы элементов сравнения14 и 15 соединены с входами усили 25 телей 1 и 2, элементы сравнения14 и 15 и элементы задания токораспределения 18 и 19, дополнительныецепочки обратной связи, состоящиеиз конденсатора 20 с вспомогатель 30 ным аналоговым ключем 21, подключенным параллельно конденсаторам...

Номер патента: 1023516

Опубликовано: 15.06.1983

Авторы: Канашев, Росляков, Яцук

МПК: H02H 7/122

Метки: защиты, инвертора, тиристорного

...которого подключен к одному входу первого элемента И-НЕ 30, дру, .гой вход которого подключен к одному входу второго элемента ИЕ 31, другим входом подключенного к выходу третьего триггера 32. Один вход третьего триггера 32 соединен с одними входом второго триггера 33 но выходомэлемента 34 суммирования команд на включение. Другой вход второго триг гера 33 подключен к выходу второгоэлемента задержки 28, а выход его соединен со входом блока 8 управлення коммутирующими тиристорами и с одним входом дополнительного элемента И-НЕ 1535, второй вход которого соединен с выходом первого триггера 29, авыход его соединен со входом блока 1 управления основными тиристорами и со входом блока 17 управления тиристорным ключом. Один из выходов блока 8...

Номер патента: 942239

Опубликовано: 07.07.1982

Авторы: Канашев, Росляков

МПК: H02P 13/16

Метки: преобразователем, тиристорным

...единицы, а нв кнверсном выходе - уровень логического 39 1нупя благодаря чему обеспечиваетсязапрет работы блока 2 бпоком 4 н приналичии команды на включение блокразрешает работу блока 1 СИФУ, Еспнв процессе работы преобразователь покакой-либо причине будет отключензащитой то блоком 5 через. некотороевремя будет выдана команда на АПВ(фиг,2) и логический блок 3 вновь будетразрешать работу бпока 1 СИФУ. Еспиже АПВ окажется неуспешным, то посигналу о неуспешном АПВ через некото.рое время, определяемое элементом 8задержки, будет включен резервный блок2 СИФУ, Работа преобразователя отрезервного блока СИФУ (как от основного) может продолжаться в течение всего заданного срока службы, но если покакой-либо причине в течение времениконтропя...

Номер патента: 936353

Опубликовано: 15.06.1982

Авторы: Канашев, Росляков

МПК: H02P 13/16

Метки: вентильным, преобразователем

...02 Р 13/16, 1974. 2. Авторское свидетельство СССР% 683715, кл. Н 02 Р 13/16, 1978. 3. Авторское свидетельство СССР М 693827, кл. Н 02 Р 13/16, 1977.3 93638щей несимметрию управляющих импульсов.Цель изобретения - повышение точности устройства для управления вентильным преобразователем.Укаэанная цель достигается тем, чтоустройство снабжено дополнительнымключом сброса и конденсатором, причемсинхронизатор соединен с управляющимивходами ключей сброса через. второй 10компаратор, а дополнительный ключ сброса и конденсатор подключены параллельно резистору балансировки интегратора.На чертеже представлено устройстводля управления вентильным преобраэователем,Устройство содержит синхронизатор 1,компаратор 2, соединенный с выходомсинхронизатора 1,...

Номер патента: 936198

Опубликовано: 15.06.1982

Авторы: Канашев, Росляков, Яцук

МПК: H02H 7/122

Метки: защиты, инвертора, тиристорного

...И-НЕ 30 и 31. Вьход дополнительного элемента И-НЕ 30 подключен к другому входу триггера 32, Вход блока импульсно-фазового управления 1 подключен ко входу блока управления 17 и выходу триггера 29, Выход блока АПВ 26 подключен к одному входу элемента суммирования на включение 34, другой вход которого предназначен для ввода сигнала на включение. Вход блока управления 19 соединен с одним входом элемента суммирования команд на отключение 27 и входом блока АПВ 26.Устройство работает следующим образом. Сигнал датчиков защиты через узел суммирования команд на отключение 27 переключает основной триггер 29, который запрещает формирование импульсов управления блоком импульсно- фазового управления вентилями инвертора 1 и блоком управления 17,...

Номер патента: 909792

Опубликовано: 28.02.1982

Автор: Канашев

МПК: H02P 13/16

Метки: вентильным, электроприводом

...формирователя 14 импульсов управляемой длительности,выполненный на основе компараторана операционном усилителе 15 с элементом НЕ 16 на выходе, Второй входформирователя 14 импульсов управляемой длительности подключен к выходу поперационного усилителя 1 ивходам генератора 17 прямоугольныхимпульсов и генератора 18 пилообразного напряжения, а третий вход - 35к выходу генератора 18 пилообразногонапряжения. К входам формирователей9 и 10 управляющих уровней подклю.чен преобразователь 19 команд,Входы инвертора подключены чеРез 40усилители 20 - 25 мощности к элементам И 26 - 31, первые входыкоторых соединены с выходом формирователя 14 импульсов управляемойдлительности, а вторые входы - черезраспределитель 32 с выходом генератора 17...

Номер патента: 909787

Опубликовано: 28.02.1982

Автор: Канашев

МПК: H02P 13/16

Метки: переменного, постоянный, преобразователя, регулятор

...управляющая цепь второго аналогового ключа соединена с выходом логического блока первого выпрямителя.На чертеже схематически изображен 4 О принцип работы регулятора.Регулятор содержит операционные усилители 1 и 2, соединенные выходами с управляющими входами блоков 3 и 4 системы импульсно-Фазового управления (СИФУ) преобразователя с 4 выпрямителями 5 и 6, соединенных также с логическими блоками 7 и 8, формирующими разрешение или запрет работы СИФУ, датчик 9 выходного напряжения преобразователя, датчики 10 и 0 11 тока выпрямителей, элемент 12 задания уровня стабилизации выпрямленного напряжения, элемент 13 сравнения выходного напряжения преобразователя с заданным его значением, элементы 55 14 и 15 сравнения токов нагрузки выпрямителей и...

Номер патента: 905935

Опубликовано: 15.02.1982

Авторы: Канашев, Росляков

МПК: H02H 7/12

Метки: многофазным, преобразователем, системы, статическим

...входами с выходами 10 триггеров, вторые входы схем 11, 13 и 15 подключены к выходу формирователя 9, а вторые входы схем 12, 14 и 16 подключены к выходу формирователя 10, третьи входы схем совпаде ния подключены к выходу системы управления и защиты, на которую поступают сигналы разрешения или запрета работы преобразователя, блок индикации 17 и схемы ИЛИ 18, соединенные ро с выходами схемы совпадения. Выход схемы ИЛИ 18 соединен с исполнительным органом защиты.Триггер 1 импульсом канала 1 переключается в состояние логической еди- И ницы, одновременно происходит запуск формирователя 9, который переключается в состояние нуля. 8 момент прихода импульса второго канала на второй вход триггера 1 последний пе- зо реключается в состояние...

Номер патента: 904089

Опубликовано: 07.02.1982

Автор: Канашев

МПК: H02H 7/12

Метки: защитой, тиристорный

...следующим образом.При нормальной работе преобразо вателя на выходах датчиков 1-6 формируются импульсы единичного логического уровня при проводящем и нулевого - при непроводящем состоянии тиристоров. Формирователь 8 формиру ет импульсы по Фронту импульсов генератора 9, формирователь 1 О формирует импульсы той же длительности, что и Формирователь 8. Поскольку на входы элемента 11 одновременно поступают ЗО импульсы, на его выходе сигналов нет. Если фронты импульсов Формирователей 8 и 10 не совпадают по времени, например вследствие задержки импульса с выхода элемента 7 относительно импульса генератора 9, на выходе элемента 11 появятся сигналы, для исключения которых служит селектор 12. В случае невключения, например, тиристора, к которому...

Номер патента: 873375

Опубликовано: 15.10.1981

Авторы: Васильев, Емельянов, Канашев, Росляков

МПК: H02P 13/16

Метки: преобразователем, тиристорным

...для замера фактического тока предусмотрен датчик 11, и устройство искусственной коммутации 12.Предложенный способ реализуется выпрямителем следующим образом.1,Тиристоры 1 и 2 включаются блоком управления с некоторым углом задержки 0.,( по отношению к началу соответствующего полупериода. Однако,выпрямленное напряжение О на нагрузке 5 появляется ие в момент 0( включения соответствующего тиристора, а после окончания коммутации, т.е. в моментс 4+ Э фгде- угол коммутации, причем в течение этого угла ток 1 питающей сети нарастает практически линейно.Если, как в известном способе произвести выключение проводящего ток тиристора устройством 12 с углом опережения=-4, то импульс выходного напряжения будет несимметричным. Импульс же тока 1 питающей...

Номер патента: 836748

Опубликовано: 07.06.1981

Автор: Канашев

МПК: H02P 7/42

Метки: вентильнымэлектроприводом

...Формирователи управляющих уровней 9 и 10 входами соединены с управляющими цепями ключей 6, 7, 8. Выход операционного усилителя подключен на входы управляющего задающего генератора 11 и формирователя 12 импульсов управляемой длительностиОрган 3 содержит компаратор 13, элемент 14 задания уровня сравнения, операционный усилитель 15, элемент 16 задания уровня стабилизации частоты и электронный ключ 17. Вход усилителя 15 соединен с элементом 16 и через ключ 17 - с датчиком напряжения питания инвертора, Управляющая цепь клю" ча 17 и ключа, шунтируюшего элемент 16, соединена с выходом компаратора 13, вход которого соединен с датчиком на" пряжения и элементом 14.Устройство работает следующим образом.При величине напряжения питания инвертора,...

Номер патента: 826494

Опубликовано: 30.04.1981

Авторы: Емельянов, Канашев, Колупаев, Разгонов

МПК: H02H 7/10

Метки: hhbktca, асинхронный, защите, защиты, инвертора, неполнофазначэ, обраэоватепей, осуществленияi"изобретение, относится, питающего, пра, работы, режима, трехфазного, частности

...порогового эпемента соецинены с входной цепью инвертора и с выхоцом иэмеритепьного преобразоватепя.15При нормепьной работе инверторе инагрузки ( пвигат епя ) формироват еп ем формируются импуцьсы, синхронные с отрицатепьными попувопнами переменной составпяюшей вхоцного тока инвертора, сигнап пропорционапьный которому поступает не первый вкоц порогового эпемента 2, нв второй вход которого попается напряжение от специапьного источнике смешения, пибо с выкоца измерительного преобразователя 10, еспи требуется автоматически изменять порог порогового эпемента при резпичных значенияк косинуса нагрузки. На выхопе преобрвзоветепя 10 формируется уровень непряженяя, пропорционапьный значению угпа нагрузки инверторе. Импупьсы формироввтепя 1...

Номер патента: 675550

Опубликовано: 25.07.1979

Авторы: Емельянов, Канашев, Росляков

МПК: H02M 1/08

Метки: преобразователем, тиристорным

...При этом выход второго элемента задержки 20 соединен с входом элемента ИЛИ 22, выход которого подключен на входэлемента И 13, Дополнительно устройство содержит блок 23 контроля переключения, состояюий из одновибратора 24 и логических элементов НЕ 25, И 26, 27 и ИЛИ 28, При этомвход одновибратора соединен с цепью сигналао неуспецп ом АПВ основного блока АПВ 9,а выход одновибратора соединен с входом элемента НЕ 24 и с входом элемента И 2 б,.на.второй вход которого подключена цепь сигнала защиты с выхода элемента И 15 узла 10,Выход элемента НЕ 25 соединен с входом элемента И 27, на второй вход которого подклйче.на также цепь сигнале защиты с выхода элемента И 15, а выход элемента И 27 соеш 4 неис входом элемента ИЛИ 28, на второй...

Номер патента: 593297

Опубликовано: 15.02.1978

Автор: Канашев

МПК: H02P 13/16

Метки: вентильным, электроприводом

...исходном состоянии, пока не поступила команда на пуск двигателя от инвертора, например в течение всего времени, пока двига тель работает (питается) от основной сети, на выходе формирователя 10 удерживается уровень, под действием которого ключии 8 находятся в проводящем состоянии,и ключ 8 шунтирует резистор обратной связи усилите ля, вследствие чего выходное напрякение операционного усилителя близко к нулю, хотя от сргана 3 задания на вход усилителя поступает определенный уровень напряжения. В то же время на выходе формирователя 9 удер. живается уровень напряжения, поддерживаю ший в непроводящем состоянии ключ 6, вследствие чего ключи 6 и 7 не оказывают влияния на выходной уровень усилителя. При поступлении команды на переключение...

Номер патента: 577604

Опубликовано: 25.10.1977

Авторы: Канашев, Колупаев, Разгонов, Юрусов

МПК: H02H 7/10

Метки: защиты, преобразователя, тиристорного

...контролируют время одновремен" ного протекания тока через выключае. ьаяй и вступающий в работу вентили.При отсутствии аварийного режима инвертора выключаемый и вступающий в работу вентили проводят ток одновременна только в течение времени коммутации, которое определяеэся параметрами силовой схемы. При аварийном режиме, который может наступить нли с потерей управляемости отдельными вентилями, или вследствие пере 2грузки, ток в выключаемом тнристоре не прерывается, т.е. продолжают про" водить ток одновременно сверх времени коммутации оба тирнстора, и создается условие для формирования сигнала защиты, Это позволяет для мостовой трехфаэной схемы иннертоРа сформировать сигнал защиты с упреждением в 60 зл.град. до начала сквозного срыва...

Номер патента: 564677

Опубликовано: 05.07.1977

Авторы: Канашев, Росляков

МПК: H02H 7/10

Метки: включения, повторного, преобразователя, тиристорного

...элемент задержки 2, выходной импульс которого является командой на АПВ, одновибратор 3, второй элемент 2 И-НЕ 4 и инвертор 5,В исходном состоянии на выходе элемента задержки 2 и на выходе элемента 4 удерживаются уровни логической единицы, Импульс датчика защиты, проходя через элемент 1,. запускает элемент задержки 2, на выходе которого через заданное время формируется импульс-команда нв АПВ. Этот импульс запускает одновибратор 3, выходной импульс которого в виде нулевого логического уровня, воздействуя на вход элемента 1, осуществляет запрет последукинего формирования команды на АПВ, чем обеспечивается однократность при успешном АПВ. Кроме того, импульс одновибратора 3 через инвертор 5 поступает на вход элемента 2 И-НЕ 4 и,564677...
