Стабилизированный выпрямитель для питания экранирующих сеток генераторных ламп
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 208771
Автор: Аксенов
Текст

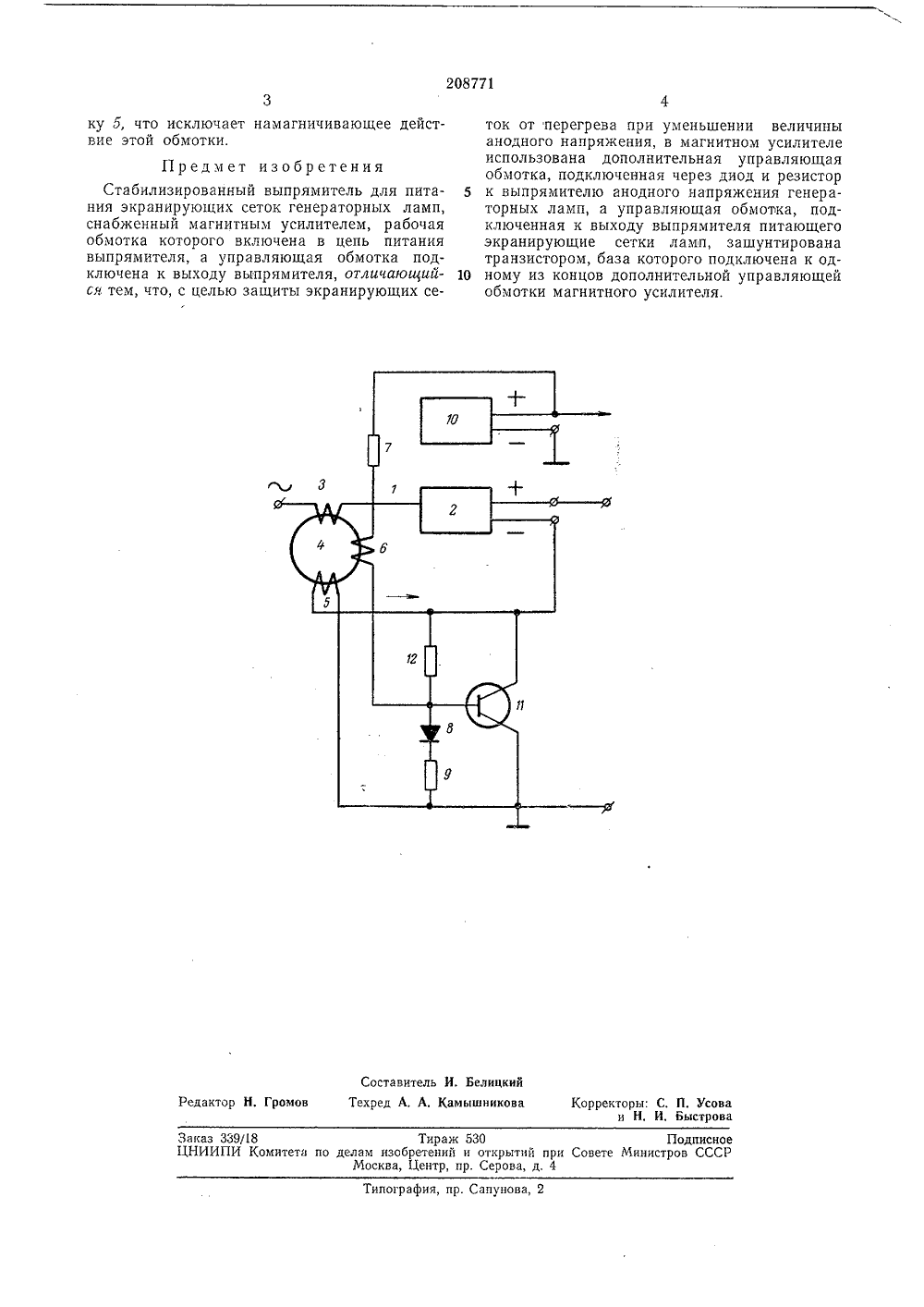

О П И С А Н И Е 208771ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Собвтоииз Социзлистичесииз РеспублииЗависимое от авт. свидетельстваЗаявлено 23,111,1967 ( 1142925/26-9) Кл. 21 а 4, 35/14 с присоединением заявкириоритет МПК Н 02 тттУДК 621.316,722,1(088.8 Комитет по делам зобретений и открытн при Совете Министрба СССРбликовано 17.1,1 юллетень4 ата опубликования описания 18.Ш.19 Авторизобретен и, Н, Аксенов аявитель СТАБИЛИЗИРОВАННЫЙ ВЫПРЯМИТЕЛЬ ДЛ ЭКРАНИРУ 1 ОЩИХ СЕТОК ГЕНЕРАТОРНЬ ПИТАНИЯЛАМП Известный стабилизированный выпрямитель для питания экранирующих сеток генераторных ламп, снабженный магнитным усилителем, рабочая обмотка которого включена в цепь питания выпрямителя, а управляющая обмотка подключена к выходу выпрямителя, не обеспечивает защиты экранирующих сеток генераторных ламп от перегрева при уменьшении анодного напряжения.Описываемый выпрямитель отличается тем, что для защиты сеток, ламп от перегрева в магнитном усилителе использована дополнительная управляющая обмотка, подключенная к выпрямителю анодного напряжения генераторных ламп, а управляющая обмотка, подключенная к выходу выпрямителя питающего экранирующие сетки ламп, зашунтирована транзистором, база которого подключена к одному из концов дополнительной управляющей обмотки магнитного усилителя.Схема описываемого выпрямителя изображена на чертеже.В цепь 1 питания выпрямителя 2, служащего для получения напряжения, подаваемого на экранирующие сетки генераторных ламп (не показаны на чертеже) включена рабочая обмотка 8 магнитного усилителя 4. Управляющая обмотка 5 этого усилителя подключена к выходу выпрямителя 2, а дополнительная управляющая обмотка б питается через резистор 7 и цепочку, образованную диодом 8 и резистором 9, от выпрямителя 10 анодного напряжения генераторных ламп. Обмотка 5 зашунтирована транзистором 11, база которого 5 подключена к одному из концов обмотки б вточке ее соединения с цепочкой из диода 8 и резистора 9.В нормальном режиме работы усилитель 4находится в состоянии насыщения, создавае- О мом токами через согласно включенные обмотки 5 и б, и на выпрямитель 2 подается полное напряжение питания. При изменении величины тока в цепи экранирующих сеток ламп изменение выходного напряжения выпрями теля 2 компенсируется изменением сопротивления усилителя 4, зависящим от тока в обмотке 5. При уменьшении напряжения на выходе выпрямителя 10 падает ток в цепи обмотки б и, следовательно, уменьшается нап- О ряжение, подаваемое на выпрямитель 2. Дляисключения влияния намагничивающего действия обмотки 5 используется транзистор 11, нормально запертый положительным напряжением, создаваемым током, протекающим че рез диод 8 и резистор 9. При уменьшении этого тока в цепи базы появляется ток, протекающий от эмиттера через базу и резистор 12 под влиянием напряжения, созданного током, проходящим через обмотку 5, в результате чего О транзистор 11 отпирается и шунтирует обмотЗаказ 339/8ЦНИИПИ Ком Тираж 530ета по делам изобретений и открытийМосква, Центр, пр. Серова, д Подписное вете Министров СССРпография, пр. Сапунова ку 5, что исключает намагничивающее действие этой обмотки. Предмет изобретенияСтабилизированный выпрямитель для питания экранирующих сеток генераторных ламп, снабженный магнитным усилителем, рабочая обмотка которого включена в цепь питания выпрямителя, а управляющая обмотка подключена к выходу выпрямителя, отличающийся тем, что, с целью защиты экранирующих сеток от перегрева при уменьшении величины анодного напряжения, в магнитном усилителе использована дополнительная управляющая обмотка, подключенная через диод и резистор 5 к выпрямителю анодного напряжения генераторных ламп, а управляющая обмотка, подключенная к выходу выпрямителя питающего экранирующие сетки ламп, зашунтирована транзистором, база которого подключена к од ному из концов дополнительной управляющейобмотки магнитного усилителя.
СмотретьЗаявка
1142925
В. Н. Аксенов
МПК / Метки
МПК: H02H 7/10, H02M 7/217
Метки: выпрямитель, генераторных, ламп, питания, сеток, стабилизированный, экранирующих
Опубликовано: 01.01.1968
Код ссылки
<a href="https://patents.su/2-208771-stabilizirovannyjj-vypryamitel-dlya-pitaniya-ehkraniruyushhikh-setok-generatornykh-lamp.html" target="_blank" rel="follow" title="База патентов СССР">Стабилизированный выпрямитель для питания экранирующих сеток генераторных ламп</a>
