Формирователь импульсов для защиты тиристора генератора импульсов электростатического осадителя

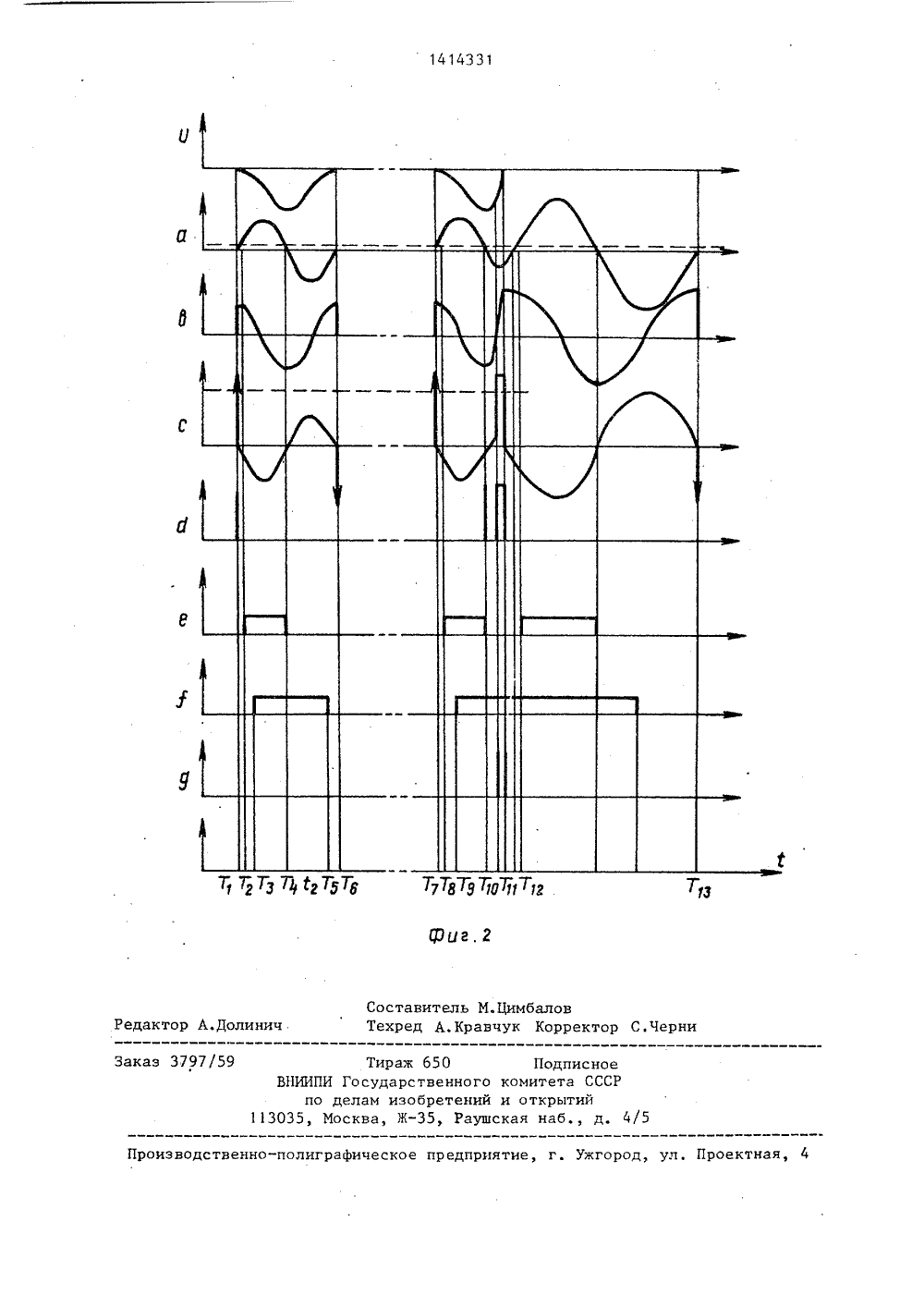

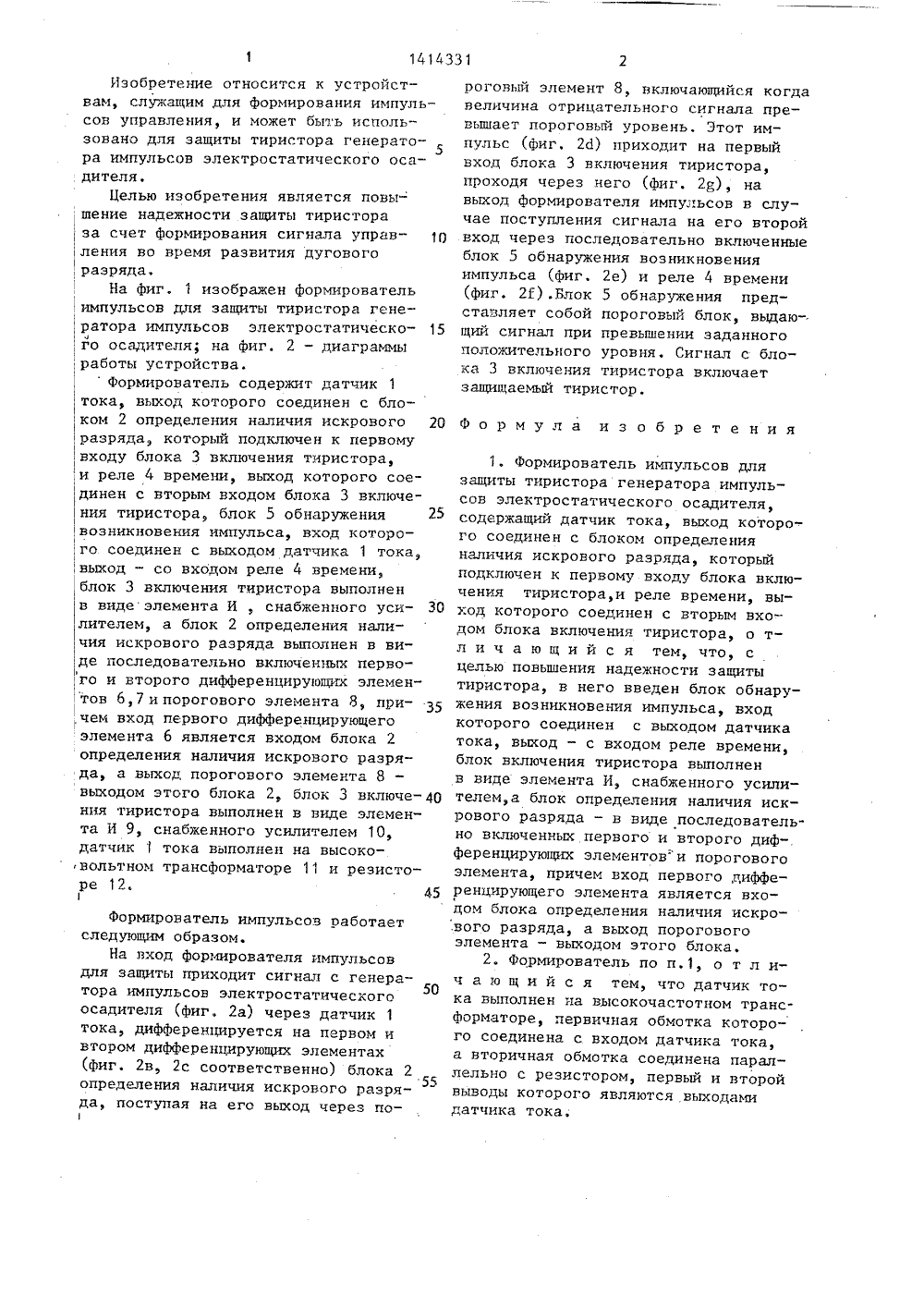

,.80 РЕСПУБЛИН с 59 4 Н 02 7 00 ЗОБРЕТЕНИ ВИЗЛНО ТЕк А ПАТЕНТ СУДАРСТВЕННЫЙ НОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ДЛЯ ЗАИ 9 ПЫ ТИРИСТОРА ГЕНЕРАТОРА ИМПУЛЬСОВЭЛЕКТРОСТАТИЧЕСКОГО ОСАДИТЕЛЯ(57) Изобретение может быть использовано для формирования импульсовуправления. Формирователь импульсовдля защиты тиристора генератора импульсов электростатического осадителя содержит блок 2 определения наличия искрового разряда, реле 4 времени, блок 5 обнаружения возникновенияимпульса, диФференцирующие элементы6,7, пороговый элемент 8, блок 3включения тиристора, выполненный ввиде элемента И 9 с усилителем 10,датчик 1 тока, выполненный на высоковольтном трансформаторе 11 и резисторе 12. Формирователь импульсовимеет повьппенную надежность защитытиристора. 1 з.п. ф-лы, 2 ил.Изобретение относится к устройствам, служащим для формирования импульсов управления, и может быть использовано для защиты тиристора генератора импульсов электростатического осадителя.Целью изобретения является повы-шение надежности защиты тиристораза счет формирования сигнала управления во время развития дугового; разряда,На фиг. 1 изображен формировательимпульсов для защиты тиристора генератора импульсов электростатическо, го осадителя; на фиг. 2 - диаграммыработы устройства.Формирователь содержит датчик 1тока, выход которого соединен с блоком 2 определения наличия искрового 20,и реле 4 времени, выход которого соединен с вторым входом блока 3 включения тиристора, блок 5 обнаружения 25возникновения импульса, вход которо,го соединен с выходом датчика 1 тока,выход - со входом реле 4 времени,блок 3 включения тиристора выполненв видеэлемента И , снабженного усилителем, а блок 2 определения наличия искрового разряда выполнен в виде последовательно включенных первого и второго дифференцируюпргх элементов 6,7 и порогового элемента 8, при,чем вход первого дифференцирующегоэлемента 6 является входом блока 2определения наличия искрового разряда, а выход порогового элемента 8выходом этого блока 2, блок 3 включения тиристора выполнен в виде элемента И 9, снабженного усилителем 10,датчик 1 тока выполнен на высоковольтном трансформаторе 11 и резисторе 12,45Формирователь импульсов работает следующим образом.На вход формирователя импульсов для защиты приходит сигнал с генератора импульсов электростатического50 осадителя (фиг. 2 а) через датчик 1 тока, дифференцируется на первом и втором дифференцирующих элементах (фиг. 2 в, 2 с соответственно) блока 2 определения наличия искрового разря 55 да, поступая на его выход через по Роговый элемент 8, включающийся когда величина отрицательного сигнала превышает пороговый уровень, Этот импульс (фиг. 2 й) приходит на первый вхоц блока 3 включения тиристора, проходя через него (фиг. 2 ц), на выход формирователя импульсов в случае поступления сигнала на его второй вход через последовательно включенные блок 5 обнаружения возникновения импульса (фиг, 2 е) и реле 4 времени (фиг. 2 К) .Блок 5 обнаружения представляет собой пороговый блок, выдающий сигнал при превышении заданного положительного уровня. Сигнал с блока 3 включения тиристора включает защищаемый тиристор.Формула изобретения1. Формирователь импульсов для защиты тиристора генератора импульсов электростатического осадителя, содержащий датчик тока, выход которого соединен с блоком определения наличия искрового разряда, который подключен к первому входу блока включения тиристора,и реле времени, выход которого соединен с вторым входом блока включения тиристора, о тл и ч а ю щ и й с я тем, что, с целью повышения надежности защиты тиристора, в него введен блок обнаружения возникновения импульса, вход которого соединен с выходом датчика тока, выход - с входом реле времени, блок включения тиристора выполнен в виде элемента И, снабженного усилителем,а блок определения наличия искрового разряда - в виде последовательно включенных первого и второго дифференцирующих элементови порогового элемента, причем вход первого дифференцирующего элемента является входом блока определения наличия искро.вого разряда, а выход порогового элемента - выходом этого блока.2. Формирователь по п.1, о т л ич а ю щ и й с я тем, что датчик тока выполнен на высокочастотном трансформаторе, первичная обмотка которого соединена с входом датчика тока, а вторичная обмотка соединена параллельно с резистором, первый и второй выводы которого являются выходами датчика тока.1414331 78 3 10 "11 12 Оиг, 2тт т тт Составитель М.ЦимбаловТехред А,Кравчук Корректор С.Черни Редактор А.Долинич Тираж 650 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
