Щеткодержатель для электрической машины

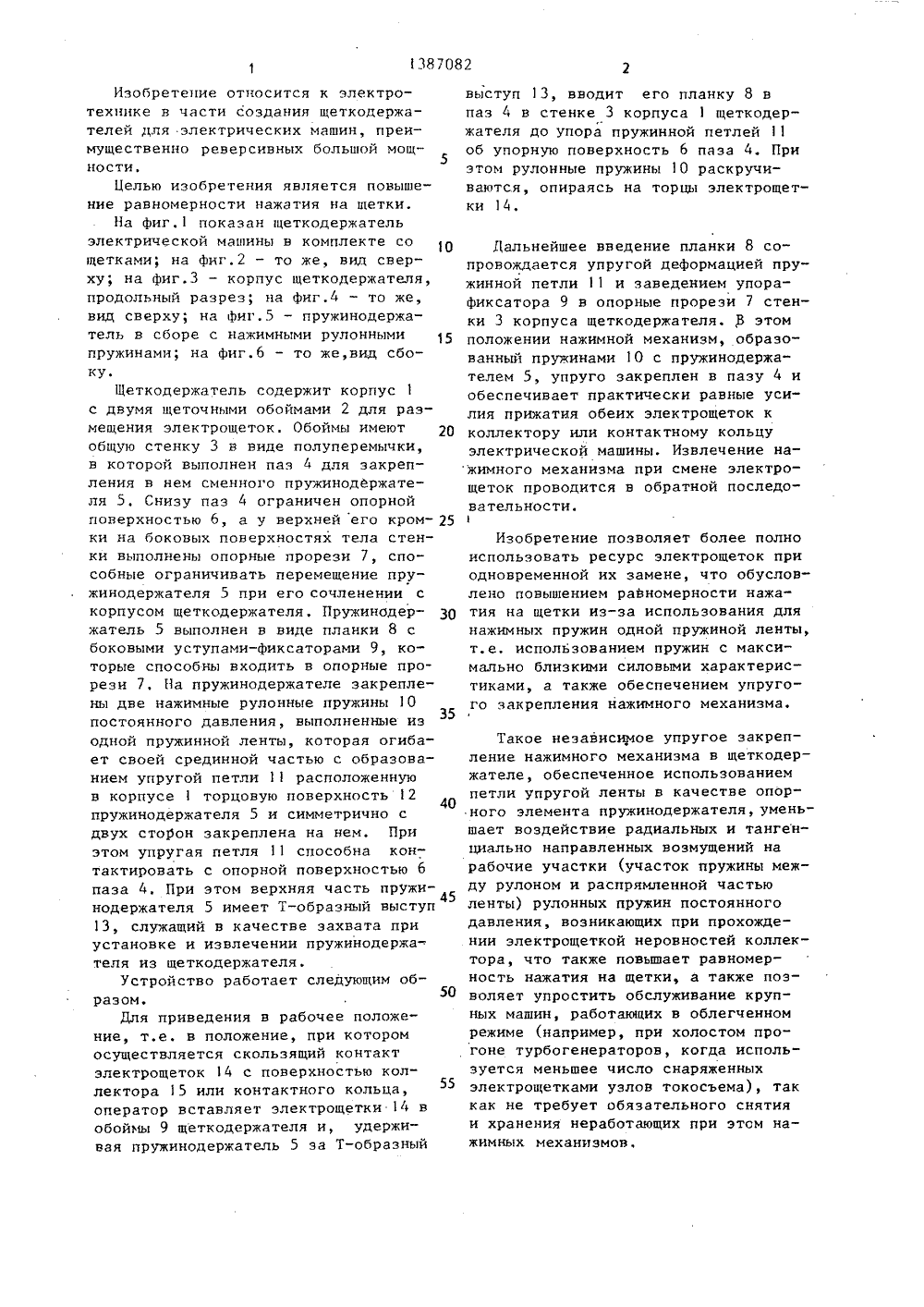

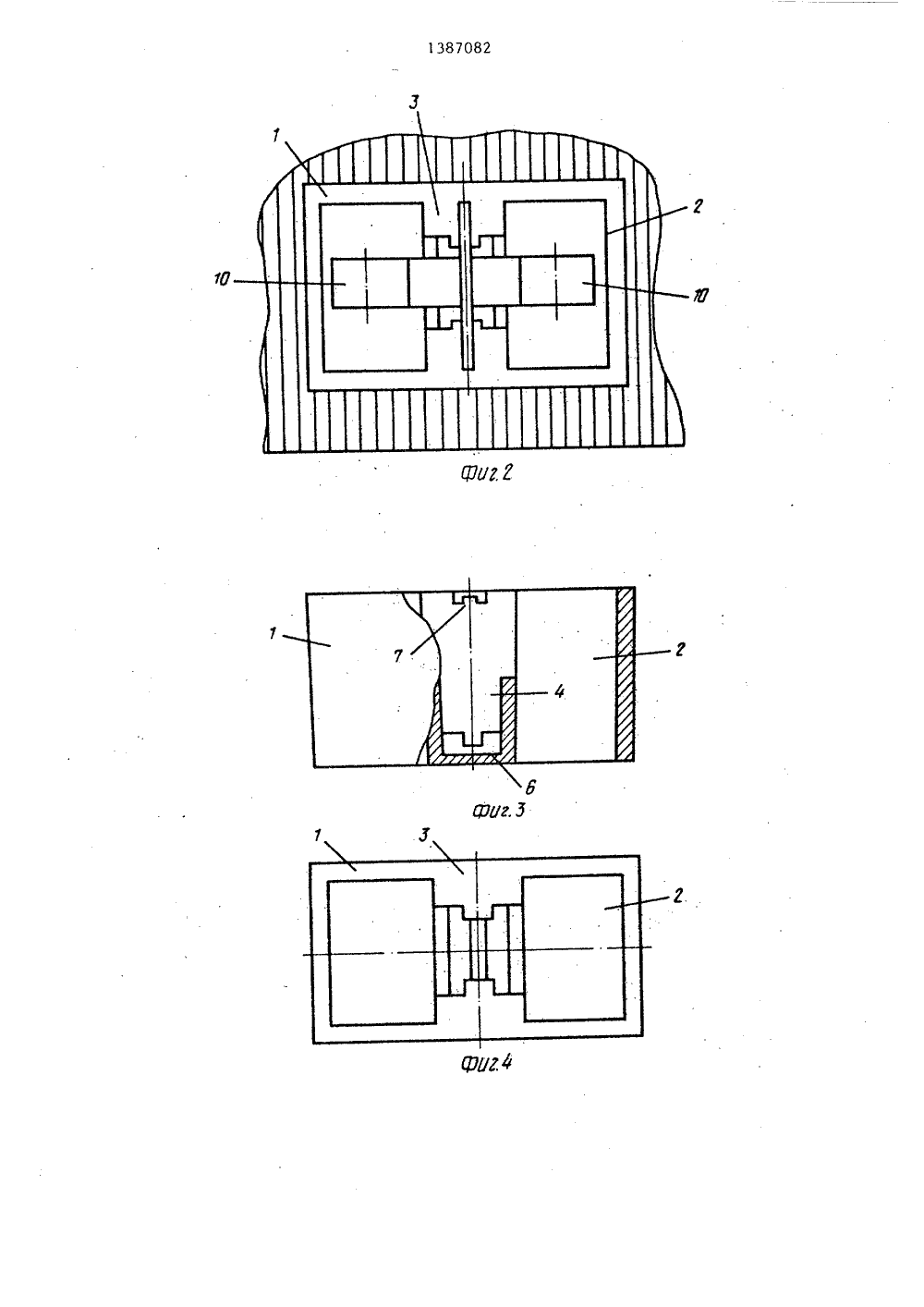

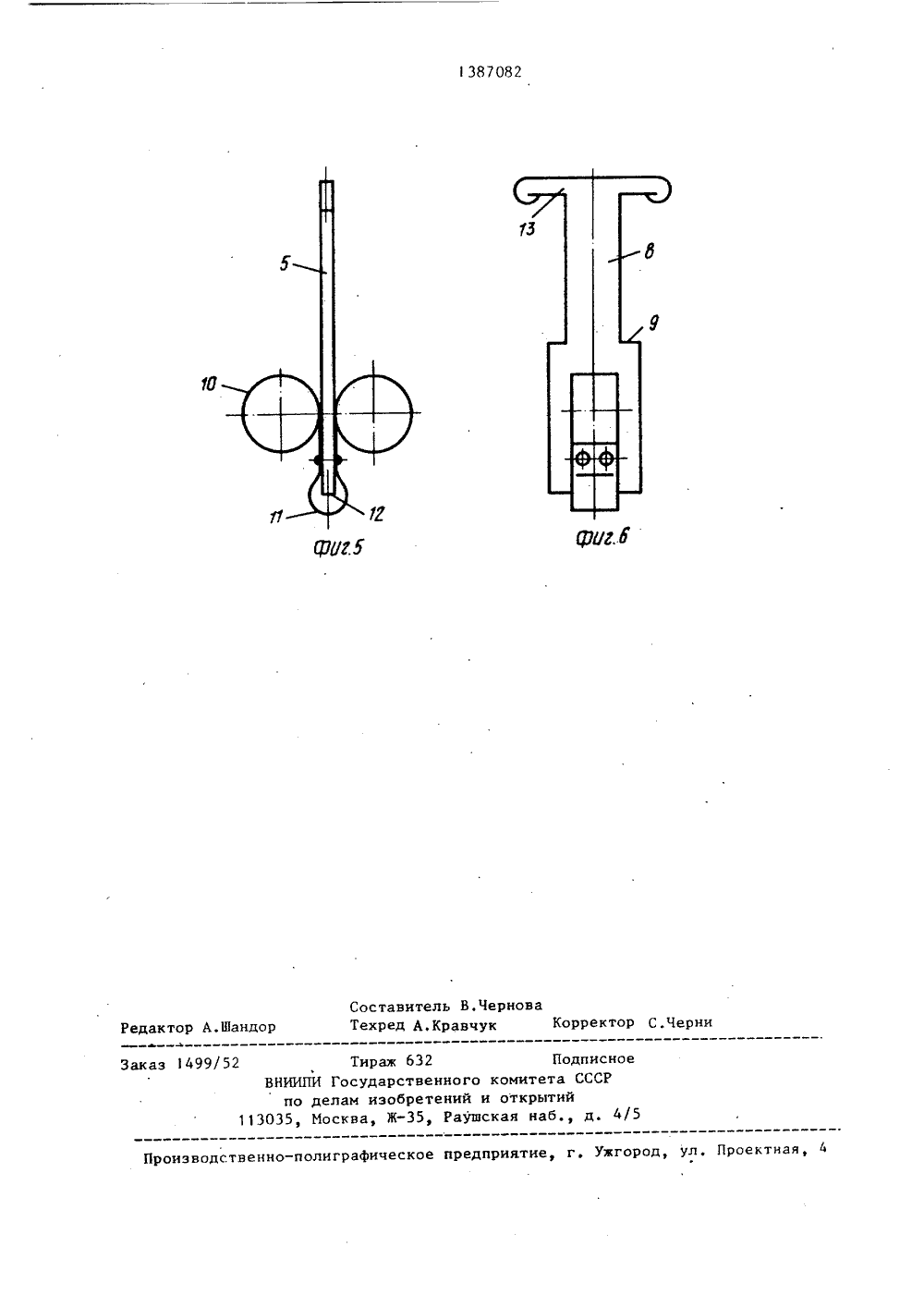

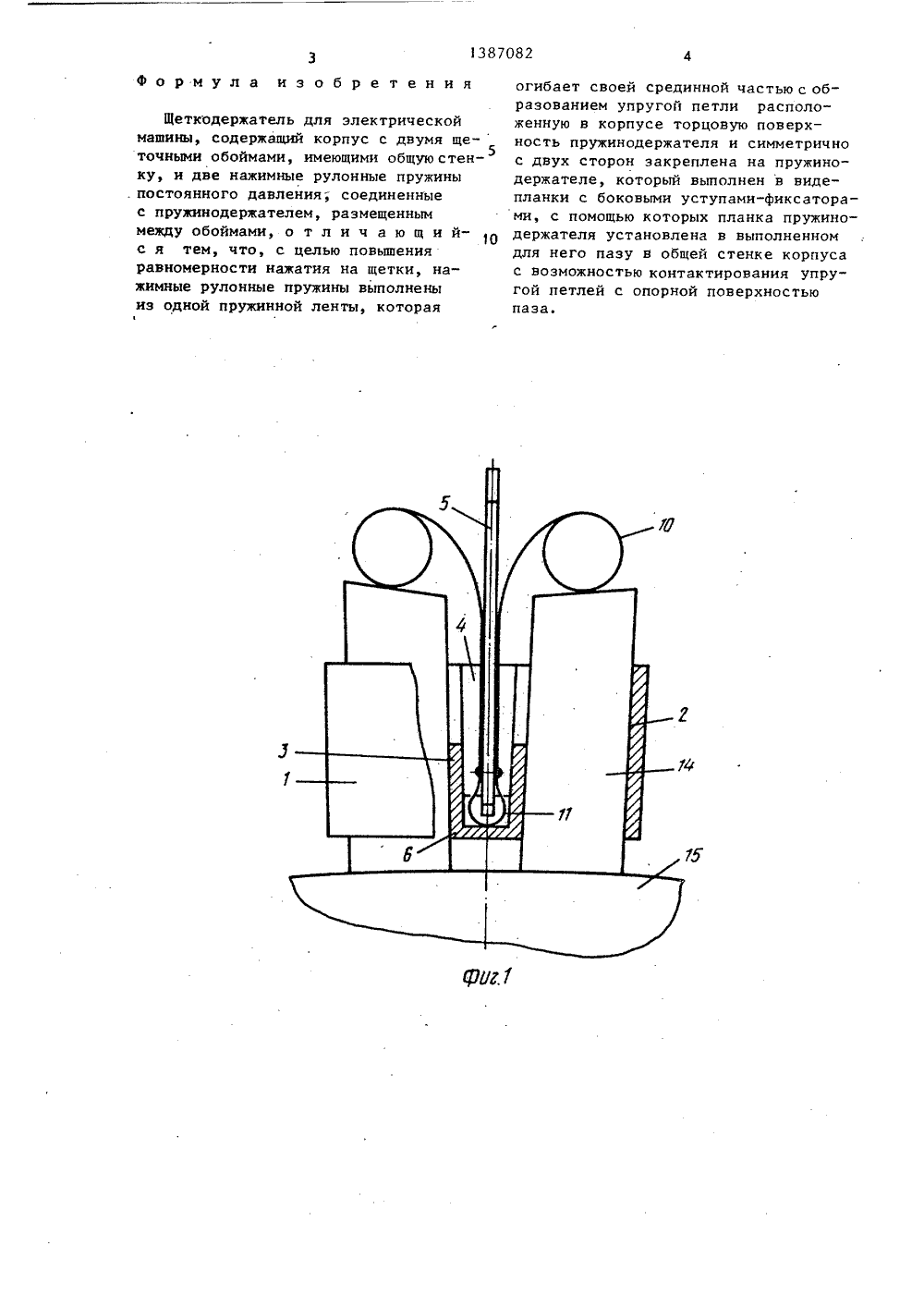

)4 Н 01 К 39/4 Р ф БРЕТЕН ЕЛЬСТ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕК АВТОРСКОМУ СВИ(56) Авторское свидетельство СССР В 819872, кл. Н О К 39/40, 1978.Авторское свидетельство СССР В 402975, кл,. Н 01 К 39/40, 1971(54) ЩЕТКОДЕРЖАТЕЛЬ ДЛЯ ЭЛЕКТРИЧЕСКОЙ МАШИНЫ(57) Изобретение относится к электро- машиностроению. Целью изобретения является повышение равномерности износа двух щеток, а также увеличение.их работоспособности в условиях воздействия радиально направленных возмущений. Щеткодержатель содержит корпус с двумя щеточными обоймами и две нажимные рулонные пружины, соединенные с пружинодержателем. Достигается стабилизация давления каждой из двух пружин, рулоны которых сформированы на концах общей пружинной ленты, распрямпенная средняя часть которой закреплена с образованием упругой петли на пленке пружинодержателя. Планка фиксируется в пазу между окнами щеткодержателя с опорой на указанную упругую петлю. 6 ил.Изобретение относится к электротехнике в части создания щеткодержателей для электрических машин, преимущественно реверсивных большой мощности.Целью изобретения является повышение равномерности нажатия на щетки.На фиг.1 показан щеткодержательэлектрической машины в комплекте сощетками; на фиг.2 - то же, вид сверху; на фиг.3 - корпус щеткодержателя,продольный разрез; на фиг.4 - то же,вид сверху; на фиг,5 - пружинодержатель в сборе с нажимными рулоннымипружинами; на фиг.6 - то же,вид сбокуЩеткодержатель содержит корпус 1с двумя щеточными обоймами 2 для размещения электрощеток. Обоймы имеютобщую стенку 3 в виде полуперемычки,в которой выполнен паз 4 для закрепления в нем сменного пружинодержателя 5. Снизу паз 4 ограничен опорнойповерхностью 6, а у верхней его кромки на боковых поверхностях тела стенки выполнены опорные прорези 7, способные ограничивать перемещение пружинодержателя 5 при его сочленении скорпусом щеткодержателя, Пружинодержатель 5 выполнен в виде планки 8 сбоковыми уступами-фиксаторами 9, которые способны входить в опорные прорези 7. На пружинодержателе закреплены две нажимные рулонные пружины 10постоянного давления, выполненные изодной пружинной ленты, которая огибает своей срединной частью с образованием упругой петли 11 расположеннуюв корпусе 1 торцовую поверхность 2пружинодержателя 5 и симметрично сдвух стоРон закреплена на нем. Приэтом упругая петля 11 способна контактировать с опорной поверхностью 6паза 4, При этом верхняя часть пружинодержателя 5 имеет Т-образный выступ13, служащий в качестве захвата приустановке и извлечении пружинодержателя из щеткодержателя.Устройство работает следующим образом,Для приведения в рабочее положение, т.е. в положение, при которомосуществляется скользящий контактэлектрощеток 14 с поверхностью коллектора 15 или контактного кольца,оператор вставляет электрощетки.14 вобоймы 9 щеткодержателя и, удерживая пружинодержатель 5 за Т-образныйЗО 35 Такое независимое упругое закрепление нажимного механизма в щеткодержателе, обеспеченное использованиемпетли упругой ленты в качестве опорного элемента пружинодержателя, уменьшает воздействие радиальных и тангенциально направленных возмущений нарабочие участки (участок пружины между рулоном и распрямленной частьюленты) рулонных пружин постоянногодавления, возникающих при прохождении электрощеткой неровностей коллектора, что также повышает равномерность нажатия на щетки, а также поз воляет упростить обслуживание крупных машин, работающих в облегченномрежиме (например, при холостом прогоне турбогенераторов, когда используется меньшее число снаряженныхэлектрощетками узлов токосъема), таккак не требует обязательного снятияи хранения неработающих при этом нажимных механизмов,О 15 20 25 выступ 13, вводит его планку 8 впаз 4 в стенке 3 корпуса 1 щеткодержателя до упора пружинной петлей 11об упорную поверхность 6 паза 4. Приэтом рулонные пружины 10 раскручиваются, опираясь на торцы электрощетки 14. Лальнейшее введение планки 8 сопровождается упругой деформацией пружинной петли 11 и заведением упора- фиксатора 9 в опорные прорези 7 стенки 3 корпуса щеткодержателя. Д этом положении нажимной механизм, образованный пружинами 1 О с пружинодержателем 5, упруго закреплен в пазу 4 и обеспечивает практически равные усилия пркжатия обеих электрощеток к коллектору или контактному кольцу электрической машины. Извлечение нажимного механизма при смене электро- щеток проводится в обратной последовательности.Изобретение позволяет более полно использовать ресурс электрощеток при одновременной их замене, что обусловлено повышением равномерности нажатия на щетки из-за использования для нажимных пружин одной пружиной ленты, т.е, использованием пружин с максимально близкими силовыми характеристиками, а также обеспечением упругого закрепления нажимного механизма.формула изобретения Щеткодержатель для электрической машины, содержащий корпус с двумя ще-5 точными обоймами, имеющими общую стенку, и две нажимные рулонные пружины .постоянного давления-, соединенные с пружинодержателем, размещенным между обоймами, о т л и ч а ю щ и йс я тем, что, с целью повышения равномерности нажатия на щетки, нажимные рулонные пружины выполнены из одной пружинной ленты, котораяогибает своей срединной частью с образованием упругой петли расположенную в корпусе торцовую поверхность пружинодержателя и симметричнос двух сторон закреплена на пружннодержателе, который выполнен в видепланки с боковыми уступами-фиксаторами, с помощью которых планка пружинодержателя установлена в выполненномдля него пазу в общей стенке корпусас воэможностью контактирования упругой петлей с опорной поверхностьюпаза.1387082 10 оставитель В,Чернова ехред А.Кравчук едактор А.Шандор орректор С.Черн аказ 1499 изводственно-полиграфическое предприятие, г, Ужгород, ул Тираж 6 ВНИИПИ Государст по делам изобр 13035, Москва, Ж2 Подписноеенного комитета СССРтений и открытийРаушская наб д, 4/5
