H01C 17/00 — Способы и устройства, специально предназначенные для изготовления резисторов

Номер патента: 556506

Опубликовано: 30.04.1977

Авторы: Грищенко, Королева, Новик, Фиалков, Шобанов

МПК: H01C 17/00

Метки: углеродистых

...шайб путем прессования пресс-порошка в пресс-форму и термообработки отпрессованного полуфабриката с последующей вырубкой и механической обработкой заготовок.Известные способы не обеспечивают чения резистивных шайб с нужной м ческой прочностью и стабильными эл физическими характеристиками.Цель изобретения состоит в том, чтобы стабилизировать электрофизические свойства и повысить механическую прочность материала шайб,Это достигается за счет того, что прессование массы производят через подогретую фильеру прямоугольного сечения, полученную полосу нагревают до пластического состояния и вырубают из нее штампом изделия так, чтобы продольная ось изделия была перпендикулярна к оси прессования заготовки. убки получают заготовки разбросом...

Номер патента: 560540

Опубликовано: 30.05.1977

Авторы: Альфред, Курт, Петер

МПК: H01C 17/00

Метки: резисторов, углеродистых

...схемам:55 Ое+2 С,Г 5ЬР +10.О+2 СО;, (1)СвГ), - ,-С,Нв 5 Г+560540 С 1)с яство трав;гсии я газОООГ)азиос жидкое Из отдзльных сосудов в управляемой послсдо- ватсльггости Из отдельных сосудов в управлясмой последовательности Примср; СН, и С,Рг 4 (В", ) Пример: С,Н,и СР 4 (В,У,5// Средство травлен я в нсооходимомколичестве вводится с помощью срсдства иауглсроживания, затсм средство травления трансиортируегся защитным газомПример: СгНг, СР 4 М 2 (й/У) Как смссь с устойчивой концентрациейГ 1 ример: изопропанол с 10 об, ОСР(О, 5) Как смесь с повышенной отдачей средстватравления при использовании разрывов смешиваемости, спец. вес. и/или азеотропная перегонкаПример; изопропанол с 10 об. О/о С,Р (й) Из отдельных сосудов в тправляемой...

Номер патента: 565330

Опубликовано: 15.07.1977

Авторы: Коновалов, Ложкарев

МПК: H01C 17/00

Метки: рассортировки, резисторов

...для рассортировки резисторов, содержащее механизм их заерузки, транспортирующие механизмы, блок измерения, управляющий сортировочными механизмами с системой приемных бункеров Ц.Однако наличие в известном устройстве участков промежуточной подачи изделий и передачи их из одного механизма в другой сникает надежность п производительность работы устройства и затрудняет его использование при настройке на иной тип и конфигурацию изделий.Цель изобретения - повышение производительности работы устройства, Это достигается в,предлагаемом устройстве для раосортировки резисторов, содержащем питающий бун кер и измерительный блок с контактными элементами, тем, что днище его питающего бункера выполнено сферическим из токопроводящего материала, а...

Номер патента: 566270

Опубликовано: 25.07.1977

Авторы: Почукаев, Шалагин

МПК: H01C 17/00

Метки: окраски

...изделий,заряженных в кассету.Цель изобретения - повышение производительности.Это достигается тем, что устройство для окраски изделий, преимущественно радиодеталей, содержащее размещенные на станине цепной шаговыйтранспортер с поворотными кассетаМ, в ко торых размещены изделия, и ванну,связанную с механизмом ее вертикального перемещения, снабжено дополнительной ванной с механизмом поворота кассеты,(63) УЛК 621. 319. 4 а 002Кассета 2 с заряженными изделиями,расположенными с двух противоположных сторон, подвешивается на пальцыцепи транспортера 1. При движении транспортера кассета 2 поворачивается вгоризонтальное положение за счетт планки 12 и останавливается над первойванной 7. Краска в ванну 7 подаетсянасосом 8 по рукаву 10. Слив...

Номер патента: 570113

Опубликовано: 25.08.1977

Автор: Шишкин

МПК: H01C 17/00

Метки: выводов, монтажу, подготовки, радиоэлементов

...для подготовки выводов радиоэлементов к монтажу содержит станину 1, на которой размещены механизм заг рузки 2 с отсекателем 3 радиоэлементов и приводной механизм 4, служащий для и риодического поворота планшайбы 5, обеспечения работы отсекателя 3 и ножа 6 ме ханизма гибки и обрезки выводов. На план шайбе 5 размещены поворотные гнезда 7, снабженные гибочными кромками 8 с рыча гами 9 и возвратными пружинами 10. Рычаги 9 взаимодействуют с неподвижным ку лачком 11. К станине 1 прикреплен кронштейн 12, на котором размещены гребенка 13 для окончательной гибки выводов и подвижный нож 6, На корпусе приводного механизма 4 закреплены сбрасыватели 14 для сброса готовых радиоэлементов.В момент остановки планшайбы 5 отсекатель 3 сдвигается и...

Номер патента: 572855

Опубликовано: 15.09.1977

Авторы: Вердиян, Мосесов, Саркисян

МПК: H01C 17/00

Метки: радиодеталей, сборки

...расположенными на барабане ггрияимами, выполненными в виде подпружиненных втулок, на каждой из которых консольно закреплены упругие штыри с возмокностью взаимодействия их с собираемыми деталями.На фиг, 1 изображено предлагаемое устройство, продольный разрез; на фиг, 2 - сечение А - А на фиг. 1; на фпг. 3 показан вид Б на фиг. 2.Устройство содержит барабан 1 с пазами 2,соосно с которыми расположены толкатели 3, 5 опирающиеся на торцевой кулачок 4. В пазахбарабана имеются радиальные отверстия, через которые проходят упругие концы прикидов 5, установленных на осях 6, управляемых от кулачка 7, подпрлкиненных пружп ной 8.Устройство работает следуощим образом, При вращении барабана 1 происходит загрузка лепестков 9 и обойм 10 в...

Номер патента: 575706

Опубликовано: 05.10.1977

Автор: Воробьев

МПК: H01C 17/00

Метки: выводов, обрезки, радиоэлементов, формовки

...устройство в общемвиде; нв фиг. 2 - разрез по А-А фиг. 1.Устройство содержит расположенные наО основании и соединенные с приводом планшайбу 1 с формовочными выемками 2 нвторцах, пазами 3 для размещения выводови гнездами 4 для корпусов рвдиоэлементов и механизм формовки и обрезки выво 5 дов. Последний выполнен в виде попарносоединенных подпружиненных рычагов 5 и6, шарнирно закрепденных на осы 7 планшайбы против каждого из пазов 3 и снабженных режущими кромками 8. Один из20 каждой пары рычагов установлен с воэможностью поворота до упора в торецпланшайбы а другой снабжен формующимигранями 9 и установлен с воэможностьювзаимодействия с неподвижным упором 10,25 закрепленным на основании,575 06 Риг Г Устройство работает следующим образом.При...

Номер патента: 576613

Опубликовано: 15.10.1977

Авторы: Киреев, Смирнов

МПК: H01C 17/00

Метки: группы, механизм, радиодеталей, раскалибровки, сортировки, устройств

...лотки управляются от аналогичных электромагнитов 4, связанных с блоком 15 управления.Механизм работает следующим образом.Резистор 1 после замера освобождается в контрольном устройстве (на чертеже не показано) и падает вниз, К этому моменту лоток, соответствующий группе назначения, например лоток 2 для группы в накопителе 10, повертывается электромагнитом так, что его плоскость - перемычка 9 совместно с верхней плоскостью А поверхности образует замкнутый канал в для ската и удержания резистора. Скатываясь по наклонной плоскости лотка, резистор может изменить свое положение в результате наличия положительной разности сил трения между концами его корпуса или выводов, с одной стороны, и поверхностью лотка или поверхностями боковых...

Номер патента: 580589

Опубликовано: 15.11.1977

Авторы: Андреев, Дубовик, Леонтьев

МПК: H01C 17/00

Метки: автоматической, группы, номиналам, резисторов, сортировки

...17 блока запоминаний замеров резисторов с установленными на них собачками 18, последние, проходя над задающим механизмом 13, взаимодействуют с выдвинутыми штоками 15 и поворачиваются, вследствие чего происходит запоминание команды. В это время диск 6 сбрасывает резистор в лоток 19 с рычагом 20, закрепленным на оси 17.Собачки 18, запомнив команду, начинают поиск своего адреса, расположенного на рейках 21 блока запоминания, которые установлены под транспортирующим диском 16, При несовпадении адреса, когда собачки 18 не встречают соответствующие своему расположению пазы 22 на рейке 21, эта рейка с закрепленным на ней пальцем 23 отклоняется под действием собачек. Рычаг 20 проходит ниже пальца 23 и не открывает лоток 19. При совпадении же...

Номер патента: 588564

Опубликовано: 15.01.1978

Автор: Мандрыгин

МПК: H01C 17/00

Метки: автоматической, подгонки, резисторов

...же сигнал поступает на управляющие входы коммутаторов 5 и 8. При этом коммутатор 5 отключает резистор 2 от эталонного резистора 3 и подключает к нему эталонный резистор 4, а точка их соединения подсоединяется ко входу усилителя 7. Дополнительный коммутатор 8 отключает переключающий каскад 10 от выхода порогового усилителя 7 и подключает к нему вход блока 9. При этом оказывается, что на входе усилителя 7 включен делитель напряжения из эталонных резисторов 3 и 4, на которые подано калиброванное напряжение с выхода генератора 6. Падение напряжения на эталонном резисторе 4 вызывает появление на выходе порогового усилителя 7 определенного потенциала, который поступает на вход блока стабилизации 9.Блок стабилизации сравнивает потенциал с...

Номер патента: 590834

Опубликовано: 30.01.1978

Авторы: Склярский, Тесеоглу, Чулок

МПК: H01C 17/00

Метки: дефектов, металлизированных, обнаружения, оснований, поверхностных, резисторов

...лизированного основания 6 резистора. Первый отраженный световой поток 7, пройдя через пластинку 5 и анализатор 8 поляризации, через объектив 9 попадает на фотокатод датчика 10. Второй отраженный световой поток 11, отразившись от поверхности основания 6, через объектив 12 поступает на фотокатод датчика 13, установленного под тем же углом а к оси основания 6, что и датчик 10, Электрические сигналы с датчиков 10 и 13 поступают в блок 14 сравнения, подключенный к исполнительному блоку 15 механизма разбраковки (не показан).В поляризованном свете дефекты металлизпрованного слоя основания 6 будут белыми на черном фоне слоя, вследствие того, что поляризованный свет, отразившись от металлизированного слоя, пройдя через анализатор 8, гасится, а...

Номер патента: 593256

Опубликовано: 15.02.1978

Автор: Макушев

МПК: H01C 17/00

Метки: ниточных, параметров, резисторов, электрических

...пружине 1 б установлены контакты 1 б регулятора движения каретки (на чертежах не показан). По линии движения резистивной нити 8 расположена нагревательная печь 17, выполненная в виде никелевой трубки, служащей нагревателем, с прорезанным пазом 18 по всей длине печи для прохода следящих контактов 1.Устройство работает следующим образом.В исходном состоянии следящие контакты 1 разжаты и каретка 11, несущая их, находится в положении, показанном на фиг. 1. Рабочая часть следящих контактов 1 и ось печи 17 раслоложены по линии движения резистивной нити 3.Работа устройства начинается с пуском электродвигателя 14, который приводит во вращение винт 13. При этом каретка 11 начинает перемещаться и, достигнув,кулачка 19, нажимает на него,...

Номер патента: 598132

Опубликовано: 15.03.1978

Автор: Гринберг

МПК: H01C 17/00

Метки: двухобмоточных, потенциометров

...в электрических счетно-решаюцих устройствах непрерывчого действич, схемах эпектроавтоьатцки и инфОрма 11 ио 1 ЯО-изеритепьных системах.Известен способ изготовления двухобмоточных поте 1 ц 1 ометров, в соответствии с которым на один каркас намат".1 вжот две обмотки двумя параппепьными проводами, один из которых с 1 гу:кит основным, а другой - нагрузочным сопротивлением; наружные диаметры резистивных проводов основной и нагрузочной обмоток выбирают равными, а удельные сопротивления проводов подбира 1 от так, чтобы обеспечить попучение заданной не 1 гинейной завцсимости 13. Однако двухобыоточные потенциометры, изготовленные по такому способу, имеют низкую разреИа 1 О 1,ю способность.Наибопее близким к изобретенв по технической су 1 цности...

Номер патента: 604039

Опубликовано: 25.04.1978

Автор: Беспалов

МПК: H01C 17/00

Метки: изоляционными, колпачков, корпусами, металлических, сборки, цилиндрическими

...грани паза на другуюддя обеспечения собираемости компонентовизделия,Основание 8 узде поштучной выдачи жестко скреплено с индуктором 17 так, что осипризматического паза 8 и рабочего канала19 индуктора совпадают.Сбрасыватель 10 предназначен для сброса готового изделия, прошедшего мегнитноимпудьсную формовку колпачков, и имеет возможность углового поворота через жесткопосаженную на нем шестерню 36 от зубчатого сектоое 37 и рычага 38 с роликом,жестко посаженных на вадик 38 и взаимодействующих от рабочего профиля кулачка 16и с возвратной пружиной, Причем сбрасыватель снабжен гнездом 40 для укладки в него готового изделия, при этом гнездо установлено соосно с рабочим каналом 19 индукторе,Бункеры 1, 2, 4 по транспортирующимлоткам 6 и 7 подают...

Номер патента: 610189

Опубликовано: 05.06.1978

Авторы: Мансуров, Савин

МПК: H01C 17/00

Метки: головка, петлеобразователя

...часть пластины б выполнена сверху по радиусу, а снизу скошена под углом, например, 7, и под угломР10 к скосу (например 25-30 ) в пазах установлены параллельно одна над другой две пружины 7, которые своими свободными концами опираются на балки шпильки 8. Головка содержит также ось-шпиль- ку 9, эксцентрик 10 и поводок 11, За эксцентриком 10 над радиусной частью пластины б размещается храповое колесо 12 с поводком 13 намоточного устройства. Храповое колесо (храповик) 12 с поводком 13 предназначено для после довательнбго освобождения пластин петлеобразования при намотке решеток тензорезисторов.Работает головка петлеобразователя следующим образом. 5Перед началом намотки решетки тензорезистора хвостовая часть всех пластин б...

Номер патента: 610190

Опубликовано: 05.06.1978

Автор: Ефимов

МПК: H01C 17/00

Метки: заготовок, заполнения, композицией, резисторов, токопроводящей

...амортизаторах 4 на кронштейне 5. Бункер с виброприводом 6 установлен в резиновом амортизаторе 7 над вертикально расположенной заготовкой резистора 8, которая подается ротором 9 с центрирующим винтом 10. Игла 11 закреплена на якоре вибратора 12, который жестко связан с телескопическим пуансономр 30 снабженным храповым механизмом. На внутреннем штоке 13 пуансона закреплена рейка 14, играющая одновременно роль шпонки, устраняющей поворот штока с вибратором 12 в наружном штоке 15, на котором крепится собачка 16 со штоком 17 и пружиной 18. Пуансон приводится в движение эксцентриком 19 вращающимся на валу 20 в корпусе 21, через кронштейн 22 с подшипником 23. Телескопический пуайсон перемещается вертикально вверх-вниз в корпусе 24, на котором...

Номер патента: 343309

Опубликовано: 30.08.1978

Авторы: Павлов, Шевинов

МПК: H01C 17/00

Метки: заготовок, отднльные, разделения, резисторов, цилиндрических, элементы

...заготовки резистора.На чертеже представлена схема предлагаемого устройства.Устройство содержит резиновый барабан 1 с вмонтированными в него параллельно расположенными ножами 2, базировщик 3 с эластичным наконечником 4, эластичный 2 прижим 5 и механизм деления нити на элементы, выполненный в виде набора параллельно расположенных ножей 6, к матически соединенных с приводным м низмом, не показанным на чертеже. Предлагаемое устроиство работает следлощим образомПри быстром опускании одного из ножей 6 на стеклянной нити между ножами 2 и 6 образуется строгая линия концентрации напряжений, по которым отделяется свободный конец нити. Одновременно с отделением элемснта нить под эластичным прижимом 5 перемещается влево и эластичный наконечник 4...

Номер патента: 357855

Опубликовано: 30.08.1978

Автор: Шевинов

МПК: H01C 17/00

Метки: радиодеталей, рассортировки

...цилиндрической пружиной 10, тару (стеклянные пробирки) 11, установленную в стаканы 12, закрепленные на корпусе 13 посредством пружины 14. Для обеспечения поворота в любом направлении и сриксации в исходном вертикальном положении трочдый паконсчик 9 спабн(ен кольпсвой сферической пятой 15, для установки которой н корпусе 5 выполнена аналогичная кольцевая сферическая канавка а. Стаканы 12, устдшгплснныс на корпусе 13 под некоторым углом, зактепля 1 отся при помогцп пружин, по для упрощения конструкции не имеют кольцевой сферической пяты (ои легко поворачиваются в любомапрдвленпи и надежно возвращаются в ис.,одное положение).Грсдлагаемое устройство работает следуюп,пм образом.Ниточныс детали дисковым транспортером 1 поштучно подаются на...

Номер патента: 627545

Опубликовано: 05.10.1978

Автор: Тимофеев

МПК: H01C 17/00

Метки: намотки, приводом, проволочных, резисторов, станка

...на ней поводок1, движется к датчику 9 положеня ра-.1 0бочего инструмента,Измерительный прибор 1 в процессе намотки непрерывно измеряет сопротив- ление наматываемого резистора, однако ложных остановок станка из-за пропалания скользящего контакта между резис 35 .орными проводами и раскледчиком не происходит, так как командный выход операционного усилителя 2 подсоединен ко входу элемента совпадения 5, другой вход которого в начале намотки блоки-.4 О рован нулевым уровнем запоминающего триггера 4. Как только будет намотано порядка 3/4 длины намотки резистора,.поводок 10 воздействует на датчик 9 поЛожЕния рабочего инструмента, контакты45 датчика включают блок понижения скоро.- сти двигателя в блоке управления приводом 7 и Одновременно...

Номер патента: 627546

Опубликовано: 05.10.1978

Авторы: Буренин, Ларин, Петухов

МПК: H01C 17/00

Метки: пленочных, подгонки, резисторов, цилиндрических

...13. Варнатор частоты вращается от привода 14,Блок 15 расчета угла наклона многоэаходной спирали соединен с приводом 2 продольной подачи и приводом 14 вращения вариатора частоты.Блок программы 16 представляет соЗО бой магазин эталонных сопротивлений и соединен с блоком расчета угла наклона многозаходной спирали и с блоком 17 контроля сопротивления резистора.Блок 17 в свою очередь соединен сблоком 8 питания лазера и через цангн 4 подключен к нарезаемому резистору 3,Устройство работает следующим образом.40Перед нарезкой резистор попадает на позицию замера 18 номинала заготовки, В зависимости от заданного номинала, под который необходимо подгонять заготовку, блок 1 5 вырабатывает два напря- ф женин, воздействующие на привод 2 и привод...

Номер патента: 627547

Опубликовано: 05.10.1978

Автор: Аввакумов

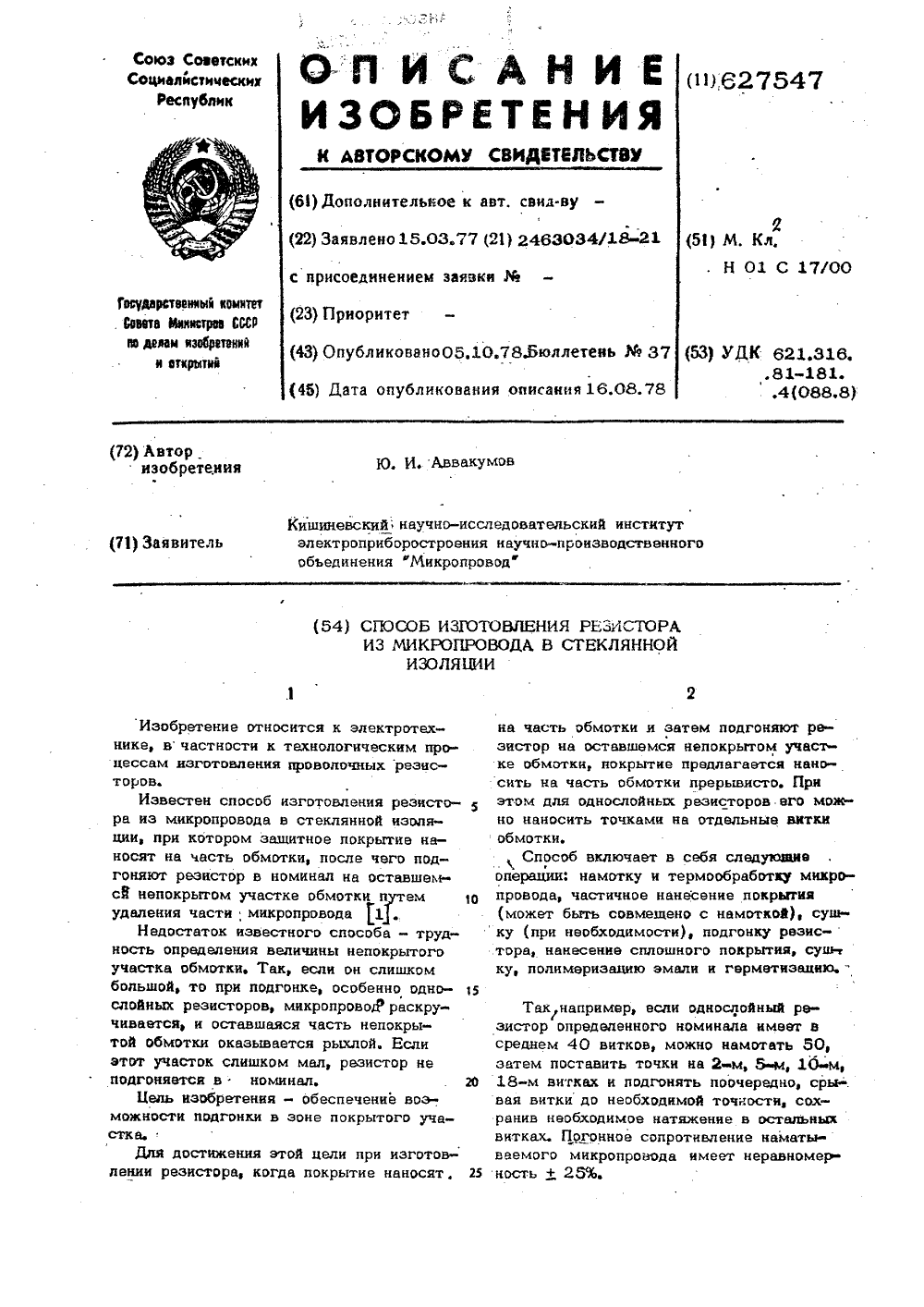

МПК: H01C 17/00

Метки: изоляции, микропровода, резистора, стеклянной

...проволочных резисторов.Известен способ изготовления резистора из микропровода в стеклянной изоляции, при котором защитное покрытие наносят на часть обмотки, после чего подгоняют резистор в номинал на оставшемся непокрытом участке обмотки п,утем удаления части микропровода 1.Недостаток известного способа - трудность определения величины непокрытого участка обмотки. Так, если он слишком большой, то при подгонке, особенно однослойных резисторов, микропровоР раскручивается, и оставшаяся часть непокрытой обмотки оказывается рыхлой. Если этот участок слишком мал, резистор не подгоняется в номинал.Бель изобретения - обеспечение вы можности подгонки в зоне покрытого уча- сткае ния этой цеди при изготова, когда покрытие наносят,чает в себя...

Номер патента: 629555

Опубликовано: 25.10.1978

Автор: Таторчук

МПК: H01C 17/00

Метки: анодированием, пленочных, резисторов, юстировки

...источника 1 тока окисления и питания моста, диодов 2 и 3, включенных в цепи токов окисления, дополнительного диода 4 цепи питания моста, катода 5 с электролитом, юстируемого резистора 6, измерителя-фиксатора 7 сопротивления, в диагональ измерительного моста которого включен конденсатор 8.На измерительный мост напряжение подается в противофазе напряжению окисления. Когда диод 4 открыт, на конденсаторе 8 выделяется напряжение разбаланса моста, которое поступает на вход измерителя-фиксатора 7 сопротивлений для управления про.цессом юстировки. В это время диоды 2 и 3 закрыты и ток окисления отсутствует.Погрешность в измерение за счет тока окисления не вносится.629555 СоставителТехред О. ЛуТираж 960 Н. Блинкован аКорректор В....

Номер патента: 633075

Опубликовано: 15.11.1978

Авторы: Ефремов, Михалев, Мошников

МПК: H01C 17/00

Метки: резистивного, элемента

...необходимое количество проводников в сенееиях для подгонки требуемого сопротивления633075 время намотки провода и выполненияконтактирования путем гальванического нанесения слоя меди, серебра итому подобных материалов, и величинойсопротивления отдельного элемента.Величина сопротивления резистивногоэлемента зависит от погонного сопротивления применяемого провода и длины проводов между фольгированнымиучастками. Способ изготовления резистивного элемента, путем выполнения на подложке токопроводящих участков требуемой конфигурации с последующим присоединением к этим участкам микропровода и разрезкой шлейфа на отдельные резистивные элементы, о т л и ч а ющ и й с я тем, что, с целью повышения производительности труда и точности...

Номер патента: 633076

Опубликовано: 15.11.1978

Авторы: Ефимцева, Нефедов, Фомин

МПК: H01C 17/00

Метки: намотки, сопротивлений, электрических

...для намотки электри ческих сопротивлений, содержащее намоточную головку с направляющим роликом, технологическую катушку, установленную в центре намоточной головки на оправке, соединенной через эуб-ф чатую передачу с двигателем натяжения провода, и подающий и прижимной ролики, кинематически связанные с намоточной головкой через вариатор, обеспечивающие намотку провода на каркас бесконечной длины с заданным шагом 21 .Однако данное устройство не обеспечивает высокой производительности и экономного расхода гровода. ения - повышение проиэаботы и снижение рас633076 Формула изобретения Составитель А. БлинковаТехред Н.Андрейчук Корректор М,Демчик Редакторы Л.ЖаворонковаВ.Карнафель Заказ 6562/42 Тираж 918 ПодписноеЦНИИПИ Государственного...

Номер патента: 641510

Опубликовано: 05.01.1979

Авторы: Замойский, Трофименко, Шевинов

МПК: H01C 17/00

Метки: автоматическая, линия, ниточных, резисторов

...заготовок по величинесопротивления, расположенные последовательно между ориентатором заготовок и устройством для измерения величины сопротив.ления заготовок,На фиг. 1 изображена прицципиальцаясхема автоматической линии; на фиг. 2 -схема нанесения контактных поясков на концах заготовки в местах ее подключения кизмерительным контактам; на фиг. 3 - схема нанесения контактных поясков ца участках заготовок стеклянной нити в местах изготовления отдельных резисторов.Автоматическая линия содержит установленные по ходу технологического процесса печь 1 для плавки стекла, механизм 2, протяжки стеклянной нити 3, устройства 4 и 5нанесения соответственно резистивцой и защитной пленок ца нить 3, механизм 6 разделения нити 3 на отдельные заготовки...

Номер патента: 645213

Опубликовано: 30.01.1979

Автор: Бараков

МПК: H01C 17/00

Метки: кассета, нанесения, покрытия

...1 и установленныхвозможностью взаимодействия с внутреней полостью резистора при вращении касеты. На кольцах 3 и 4 свободно насаживается резистор до упора 2, после чего концами прутка 1 кассета укладывается в пазы толкателя цепного транспортера и протаскивается по всей длине устройства для эмалирования, где происходит нагрев. Для напыления и оплавления стеклоэмали необходимо вращение резистора, для чего кассета концами прутка 1 опирается на планки устройства для эмалирования и вращается на них за счет трения качения. Привращении кассеты с резистором необходимо, чтобы резистор был прижат к упору 2, что осуществляется за счет разницы диаметров колец 3 и 4. Так как внутренний диаметр резистора незначительно меньше диаметров колец 3 и 4, то...

Номер патента: 656112

Опубликовано: 05.04.1979

Авторы: Ефремов, Михалев

МПК: H01C 17/00

Метки: резистивного, элемента

...термообработке, с последующей термообработкой каркасов вместе с намотанным проводом.Процесс изготовления реэистивного элемента осушествляют следующим образом.При термообработке вследствие усадки материала каркаса резистивная катушка оказывается свободно охватываюшей каркас, те. между каркасом и намотанным на него резистивным проводомобразуется зазор, величина которого зависит от размера каркаса и коэффициентаусадки его материала,Этот зазор исключает в дальнейшемвоздействие каркаса на провод при различных температурных условиях работырезистора, что исключает возникновениемеханических напряжений в проводе и приводит к повышению стабильности параметров резисторов. ИНа каркас, например, из термореактивной конструкционной...

Номер патента: 658605

Опубликовано: 25.04.1979

Авторы: Дремух, Павлов, Шевинов

МПК: H01C 17/00

Метки: заготовки, контактных, нанесения, поясков, радиодеталей, цилиндрические

...24 выступом 36, а на торце 34 толкатсля 24 установлен кулачок 37. Торцовые кулачки 4 и 6 установлены на валу 23 с возможностью вращения на нем и закреплены с цилиндрическим колесом 38, зубчатый венец которого находится в зацеплении с установленным на валу 2 зубчатым колесом 39. Барабан 9 с Г-образным рычагом 2, имеюьцим выступ 40, для размешивания пасты 11 расположены в съемной ванне 41. Для устранения прогиба заготовки 3 во время нанесения контактных поясков 19 и обеспечения вращения заготовки 3 вокруг своей оси в ванне 41 установлена опорная гребенка, содержащая ножевые ролики 42, которые кинематически соединены с барабаном 9 посредством цилиндрических зубчатых колес 43, 44 и 45. Барабан же посредством предохранительной кулачковой...

Номер патента: 660098

Опубликовано: 30.04.1979

Автор: Крищюнас

МПК: H01C 17/00

Метки: заготовки, подковообразных, резистивного, свч-резисторов, слоя, снятия, части

...выемкой для укладки и фиксации заготовки резистора, а прижимной элемент выполнен в виде снабженной резиновой прокладкой и ручкой откидной крышки с продольным вырезом, З 0 Конструкция описываемого прпспния в двух проекциях изображена наи 2. На основании 1 закреплены направляющие 2, по которым в горизонтальном направлении перемещаются подвижные салазки 3 с выемкой (нд чертеже не обозначена) для кладки и фиксаци 11 заотови 4, которая здкимдется откидной крышкой 5, снабкенной шарнирами б, резиновой прокладкой 7 и ручкой 8. Кроме того, сверху основания 1 установлены упоры 9, а снизу 1 пксаторы 10.Приспособление работает следующим образом.Основание 1 неподвижно закрспляется нд столе станка 11. Затем стол станка 11 один раз на обработку всей...

Номер патента: 660099

Опубликовано: 30.04.1979

Автор: Казаков

МПК: H01C 17/00

Метки: выводов, однонаправленных, радиодеталей, рихтовки

...- в отверстии гребенки, Пружины удерживают гребенки 29, 30, 33 в положении заподлицо с одной стороной каждого клина. Между клиньями 26 и 27 установлена гребенка 35 с зубьями, через которые проходит призматический паз. В корпусе 25 размещены толкатели 36 и 37, подпружиненные пружинами 38, 39, Каждый цз толкателей с одной стороны выполнен сс скошенным под определенным углом плоским концом, опирающимся на корпус 25. С другой стороны в толкателях 36 и 37 на осях 40, 41 установлены ролики 42 и 43.Многорядная гребенка 24 состоит из корпуса 44, выполненного с зубьями, через которые проходят два призматических паза, гребенки 45 с зубьями и призматическим пазом.Между гребенкой 45 и корпусом 44 выполнены два паза для захода клиньев гребенки...
