Устройство для измерения электрических параметров ниточных резисторов

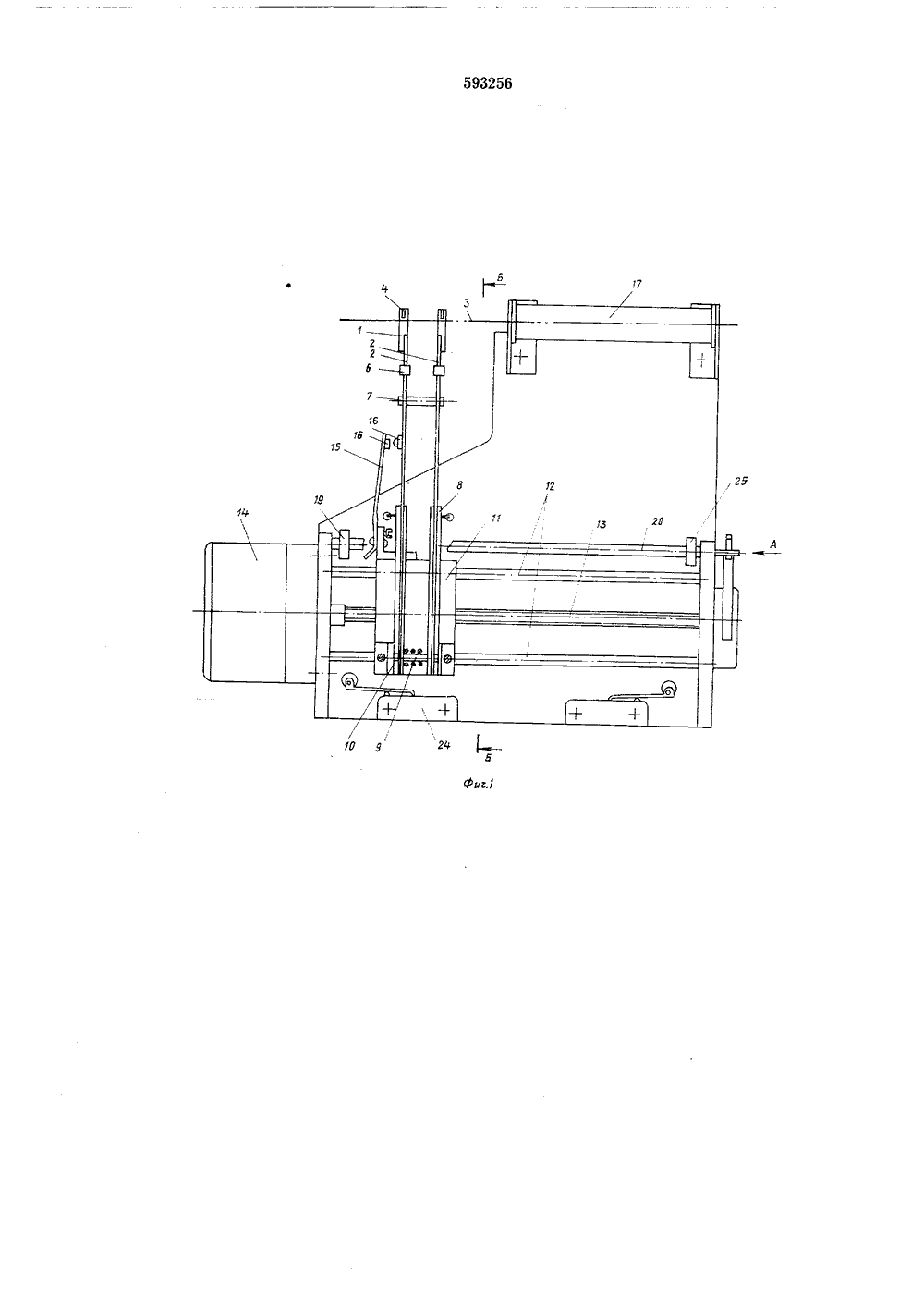

593256 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ Союз Советских4.09.71 8413/24-07 присоединен м заявк Государственный комитет Совета Министров СССР ло делам изобретенийи открытий(088.8) летень6 ния 31.01.78 43) Опублик 45) Дата оп икован опис 72) Автор изобретения Макуш) Заявител 4) УСТРОЙСТ ЭЛЕКТРИЧЕСНИТОЧНЫ ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ЕЗИСТОРОВры следящихпластинчатых расположены ов движение Изобретение относится к области радиоэлектроники, а именно к оборудованию для изготовления резисторов.Известно устройство для измерения электрических параметров ниточных резисторов, содержащее механизм протяжки резистивной нити и контактные элементы, в,качестве которых использованы две пары роликов Ц, Недостатками этого устройства являются невысокая надежность контактирования и невозможность использования контактных элементов при измерении ТКС ниточных резисторов.Целью изобретения является обеспечение автоматизации измерений параметров, в частности ТКС, непосредственно в процессе изготовления резисторов. Это достигается тем, что предлагаемое устройство снабжено кареткой, на которой на пластинчатых пружинах установлены контактные элементы, и приводом, обеспечивающим возвратно-поступательное перемещение каретки синхронно с перемещением резистивной:нити.На фиг. 1 изображено описываемое устройство, общин вид; на фиг. 2 - вид по стрелке А на фиг, 1; на фиг. 3 - разрез поБ - Б,на фиг. 1.Устройство содержит две паконтактов 1, установленных напружинах 2, сечения которыхтак, что при зажиме юнтакт 1 15 20 25пружин происходит в плоскости большей жесткости. Это обеспечивает надежное сжатие контактов на измеряемой резиетивной нити д. Для движения, контактов в одной ллоскости при сжатии их верхняя часть следящих контактов 1 имеет направляющие 4. Сжатие контактов происходит под действием спиральных пружин б. Каждая пара лластинчатых;пружин 2 имеет направляющие б и ограничительную планку 7, Пластинчатые пружины 2 прикреплены к четырем изоляционным рычагам 8 с общей осью 9 основания 10, прикрепленного к каретке 11 возвратно-поступательного механизма, чем регулируется параллельность контактов и зазор между ними и нитью при разжатом состоянии. Перемещение каретки 11 по направляющим 12 осуществляется при вращении винта 18 электродвигателем 14.На одной из пластинчатых пружин 2 контакта 1 и дополнительной пластинчатой пружине 1 б установлены контакты 1 б регулятора движения каретки (на чертежах не показан). По линии движения резистивной нити 8 расположена нагревательная печь 17, выполненная в виде никелевой трубки, служащей нагревателем, с прорезанным пазом 18 по всей длине печи для прохода следящих контактов 1.Устройство работает следующим образом.В исходном состоянии следящие контакты 1 разжаты и каретка 11, несущая их, находится в положении, показанном на фиг. 1. Рабочая часть следящих контактов 1 и ось печи 17 раслоложены по линии движения резистивной нити 3.Работа устройства начинается с пуском электродвигателя 14, который приводит во вращение винт 13. При этом каретка 11 начинает перемещаться и, достигнув,кулачка 19, нажимает на него, кулачковый валик 20 поворачивается, а закрепленная на нем шпилька 21 перебрасывает вилку 22, в результате чего переключается направление вращения электродвигателя 14 через ,микропереключатель 23, Одновременно кулачковый валик 20 освобождает изоляционные рычаги 8 и закрепленные через пластинчатые,пружины 2Фследящие контакты 1, Под действием спиральных пружин 5 следящие контакты 1 захватывают резистивную нить 3.Каретка 1 начинает перемещаться синхронно с направлением и скоростью перемещения резистивной нити 3. При своем движении каретка 11 через микропереключатель 24 запускает блок измерения (на чертежах не показан), который фиксирует величину сопротивления участка резистивной нити, заключенного между двумя парами следящих контактов 1. Второе измерение проводится после вхождения законтактированного участка резистивной нити на 1, в нагревательную печь 17, По результатам двух измерений определяется ТКС.Когда каретка 11 доходит вправо до отказа, она нажимает на кулачок 25, кулачковый Б валик 20, поворачиваясь, разжимает следящие контакты 1 и через микропереключатель 23 переключает электродвигатель 14. Каретка 11 возвращается в исходное положение с последующим повторением циклов работы.10 Использование предлагаемого устройствапозволяет автоматически проводить корректировку величины ТКС резисторов в процессе их изготовления. 15 Ф о р мул а,из о бр е тен и яУстройство для измерения электрическихпараметров ниточкиных резисторов, содержащее механизм протяжки резистивной нити и 20 контактные элементы, соединенные с блокомизмерения, отличающееся тем, что, с целью обеспечения автоматизации измерений параметров, в частности ТКС, непосредственно в процессе изготовления резисторов, 25 оно снабжено кареткой, на которой на пластинчатых пружинах установлены контактные элементы, и приводом, обеспечивающим возвратно-поступательное, перемещение каретки синхронно с перемещением резистивной нити.30Источник информации, принятый во внимание при экспертизе1. Авторское свидетельство Мо 203756,кл. Н 01 С 1700, 1967.593256 ЗиРА иг. 3 Редактор А. Пейсоченк ПодписноеСР аказ 1012/2065НПО Госу оставитель Н. НестеренкоТехред И. Михайлова Корректор И. Симкина Изд. Мз 213 венного комделам изобр ва, Ж, Р Тираж 995тета Совета Министроветений и открытийшская наб., д. 4/5 Тип, Ха,рьк. фил. вред, сПатен
