Гуревич

Страница 19

Устройство для аварийной остановки грузонесущего органа подъемника

Загрузка...

Номер патента: 1411259

Опубликовано: 23.07.1988

Авторы: Гуревич, Лохач, Подкопаев

МПК: B66B 5/04

Метки: аварийной, грузонесущего, органа, остановки, подъемника

...на валу 10 ограничителя 11 скорости, снабженно- го собачками 12, Гайка 13 регулирует силу натяжения упругой шайбы 9, которая прижимает барабан 8 к конусу 7. Вал 10 ограничителя 11 скорооти через шестерню 14 связан с зубчатой рейкой 15 подъемника, Пружина 16, обеспечивающая определенный зазор 30 между клином 2 и направляющей 3, закреплена на барабан 8 и корпус ловителя 1. Клиновой ловитель 1 выполнен несамозаклинивающимся, а именно угол клина 2 ловителя 1 больше угла тре ния клина по направляющей. Устройство работает следующим образом.40В нормальном режиме работы при подъеме и опускании грузонесущего органа шестерня 14 перекатывается по рейке 15 и свободно вращает вал 10 ограничителя 11 скорости. При этом пружина 16 через тягу 5 и...

Штамп для формовки

Загрузка...

Номер патента: 1411077

Опубликовано: 23.07.1988

Авторы: Гуревич, Макаров

МПК: B21D 22/02

Метки: формовки, штамп

...2, определяемым выражениемК6;,где6; - сумма допусков на размерыдеталей штампа, входящихв размерную цепь, определяющую положение клина,Опорная планка 4 выполнена из рас"положенных симметрично относительнопуансонов 6 двух частей, отстоящиходна от другой на расстоянии, превышающем ширину рабочей части пуансонов 6,Последние установлены с возможностью регулировочного перемещенияв горизонтальном направлении посредством прокладок 21 и 22, а матри"цы 10 - посредством прокладок 23 и 24,Позицией 25 .на чертежах обозначена полая заготовка, готовой деталиприсвоена позиция 26,Штамп работает следующим образом.Предварительно изготовленную полуюзаготовку 26 устанавливают на трафарет (не показан)При рабочем ходеприжим 17 прижимает заготовку 25...

Фильтр

Загрузка...

Номер патента: 1411005

Опубликовано: 23.07.1988

Авторы: Беденко, Бокан, Галкин, Гуревич, Капцевич, Кусин, Савич, Сорокина

МПК: B01D 25/08

Метки: фильтр

...прижима лементов не превьппало допустимого значения, в предлагаемой конструкции установлена пружина 5 с пробкой 6,Высота меньшего фильтрующего элеМента 2 выбрана в пределах 0,3 - 0,5 Высоты большего фильтрующего элемента 1 исходя из требований обеспечения высокой пропускной способности и наДежности фильтра. Если высота меньшего элемента меньше 0,3 высоты боль" Мего, то уменьшается существенно площадь Фильтрующей поверхности и сниЖается надежность Фильтра, так как Элементы имеют возможность большего Смещения относительно друг друга в процессе эксплуатации. Если высота меньшего элемента больше 0,5 высоты большего, то несмотря на увеличение фильтрующей поверхности проницаемостьфильтра в целом не возрастаЙт, а дажеуменьшается, так как...

Способ восстановления лемеха культиватора-плоскореза

Загрузка...

Номер патента: 1410871

Опубликовано: 23.07.1988

Авторы: Гуревич, Кулешов, Треблер, Чин

МПК: A01B 15/04

Метки: восстановления, культиватора-плоскореза, лемеха

...изобретения Фиг. Составитель Т. МолочниковаТехредИ. Верес Корректор А. ОбручаТираж 66 Подписноео комитета СССР по делам изобретений и открытийква, Ж - 35, Рву шская наб., д. 45фическое предприятие, г. Ужгород, ул. Проектная, 4 Редактор А. ШандорЗаказ 3511(1 ИИПИ Государственно 113035, Мо роизводственно-полпгр1Изобретение относится к машиностроению, в частности к технологическим процессам восстановления лемехов культиватора-плоскореза.Цель изобретения - снижение трудоемкости процесса.5На фиг. 1 показан восстановленный лемех культиватора-плоскореза; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - культиватор-плоскорез, общий вид.Технологический процесс восстановления 10 лемеха культиватора-плоскореза осуществляется следующим...

Состав сварочной проволоки

Загрузка...

Номер патента: 653844

Опубликовано: 15.07.1988

Авторы: Аношкин, Гуревич, Замков, Кушниренко, Морозникова, Полькин, Топольский

МПК: B23K 35/32

Метки: проволоки, сварочной, состав

...0,3-0,8, Состав,7,24,1г,о2,63,4 3 5,1 3,3 3,0 4,2 Присадочная проволока для сварки двухфазных титановых сплавов должна, обеспечить Фазовый и структурный состав металла шва благоприятный для последующей упрочняющей термической обработки, Последняя состоит иэ закалки и старения. Закалкой фиксируются метастабилъныеи (или Ю") фазы, которые при последующем старении распадаются .с образованием дисперсных Ыи ф твердых растворов. Для обеспечения равнопрочности сварных соединений присадочная проволока не должна уменьшать количество Я - стабилизаторов в металле шва, а наоборот, несколько увеличивать его или в крайнем случае оставлять на уровне основного металла, в то время как содержание - стабилизаторов не должно превышать содержание их...

Прогнозатор длительности производственных операций

Загрузка...

Номер патента: 1410060

Опубликовано: 15.07.1988

Авторы: Голубева, Григорьев, Гуревич, Киселева, Кулаков, Лачков, Матяш

МПК: G06F 17/00

Метки: длительности, операций, прогнозатор, производственных

.... При поступении тактового импульса в элемент8 задержки он. задерживается на врея, необходимое для срабатывания блоов 33 - Зб и после этого открываетлюч 37, Двоичное числозапоминатся в регистре 39.Блоки 19, 20 приведения работаютналогично блоку 18 восстановления,а исключением того, что на группуходов 28 блока 19 приведения, подктченных к входам группы 33 регистров, вместо х, хпредварительно 30одаются средние х и фактическиеьд значение параметров производственн ойоперации, а на входы 26 блока 19риведения, соединенные с входамиуппы 35 умножителей, вместо кон 35тант а а а - константы Ьй,.,Ьп. В выходном сумматоре блока 36 суммирования вычисляется разность между восстановленной рациональной длительностью производственчЬ40нои операции 1 ,...

Устройство для рыхления и распределения волокнистой массы

Загрузка...

Номер патента: 1409701

Опубликовано: 15.07.1988

Авторы: Гуревич, Каганер, Шохор

МПК: D21B 1/30

Метки: волокнистой, массы, распределения, рыхления

...смешения ее с жидким химическим реагентом. 10На чертеже изображено предлагаемоеустройство, общий вид,Устройство включает цилиндрическийкорпус 1 с патрубком 2 для подачимассы и ротор 3 с вертикальным валом 154, на котором по его длине расположены ряды неподвижно закрепленных инаклоненных под углом к горизонтальной плоскости лопастей 5 угол наклооУна 20-70 , на конце вала 4 неподвижно закреплен разбрасыватель 6, охватывающий нижний торец цилиндрическогокорпуса 1, сборник для жидких химических реагентов 7 со спрысковымисоплами 8. На валу 4 ротора 3 рас- ;25положен сборник 9 и под ним спрысковые сопла 10, которые герметическисоединены. между собой, предназначенными для подачи химиката в соплатрубками 11. Причем спрысковые сопла 10...

Устройство адресации для автоматической конфигурации памяти эвм

Загрузка...

Номер патента: 1408439

Опубликовано: 07.07.1988

Авторы: Гуревич, Манукин, Меркуль

МПК: G06F 12/02

Метки: автоматической, адресации, конфигурации, памяти, эвм

..."Синхр, ФА" и "Синхр УА",поступающими с процессора 1, происходит изменение кодов на +1 в регистрахби 5,В случае отрицательного результатапри проверке тестовым контролем модуля памяти,в памяти 3 сигналы "Запись"и "Синхр, УА" не вырабатываются, т.е,3 1408запись кода регистра 5 в соответствующий регистр блока 7 не производится,также не изменяется состояние в соответствующем разряде регистра 10,При переполнении регистра 5 в про 5цессор 1 выдается сигнал об окончаниирежима конфигурации памяти "Конецконфигурации"Таким образом, в режиме конфигурации в регистрах блока 7последовательно записываются кодыфизических адресов исправных модулейпамяти, а в блоке 11 индикации индикаторы, соответствующие исправным модулям памяти,...

Фронтальный колесный погрузчик

Загрузка...

Номер патента: 1406304

Опубликовано: 30.06.1988

Авторы: Барковский, Гуревич, Шиманович

МПК: E02F 3/342

Метки: колесный, погрузчик, фронтальный

...фиг. 1. изображен погрузчик, 10вид сбоку; на фиг, 2 - то же, видспереди,Фронтальный колесный погрузчиксодержит силовую установку 1, кабину 2, рабочее оборудование 3, Кабинаи рабочее оборудование 3 расположенына передней полураме 4, а силоваяустановка 1 - на задней полураме 5,Два ведущих моста б с гидрообъемным приводом 7 (не показан), установлены на полурамах 4,5, связанныхмежду. собой при помощи верхнего 8 инижнего 9 шарниров, причем вертикальные пальцы 10 обоих шарниров сооснозакреплены на портале в виде каркаса 25кабины 2. Портал образован соединительными стойками 11,.к нему крепятсястрела, 12 и гидроцилиндр 13 подъема стрелы 12 рабочего оборудования 3.Работа погрузчика заключается в,следующем. Поворот погрузчика...

Способ очистки изделий

Загрузка...

Номер патента: 1405900

Опубликовано: 30.06.1988

Авторы: Гуревич, Соркин

МПК: B08B 3/02

...коллекторы 8 вводят в зону очистки газообразный агент, преимущественно воздух.Струи моющего раствора попадают прямо на вращающееся изделие и смывают с него загрязнения, Часть струй раствора проходит через различные отверстия и щели или, минуя изделие, попадают на отражатели 7 моюших струй и возвращаются на обрабатываемое изделие 6 с обратной стороны. Одновременно с этим газообразный агент, который подают из дополнительных коллекторов 8, подхватывает стекаюший с отражателем 7 моющий раствор, поднимает его вверх и удерживает во взвешенном состоянии, Взаимодействие разнонаправленных струй моющего раствора с газообразным агентом приводит к хаотическому движению частиц моющего раствора в зоне очистки и создает кипящий слой вокруг очищаемого...

Устройство для испарительного охлаждения печи с шагающими балками

Загрузка...

Номер патента: 1404779

Опубликовано: 23.06.1988

Авторы: Борисов, Гуревич, Каракин, Кистерский, Компанеец, Кострова, Кудрявая, Менякина, Николаев

МПК: F27D 9/00

Метки: балками, испарительного, охлаждения, печи, шагающими

...12 поступает в теплообменник1 и охлаждает воду, поступающую потрубопроводу 2 из барабана-сепаратора 13 в подвижные балки 6, Питательоная вода, нагреваясь до 120 С, направляется по трубопроводам 16 и 17 в барабаны-сепараторы 13 и 14. Подогретая в подвижных и неподвижных балках пароводяная смесь с температурой 220-230 С направляется в автономные барабаны-сепараторы 13 и 14 по трубопроводам 3 и 5 для разделения на пар и воду.Отделенный пар из барабана-сепаратора 13 направляется по трубопроводам 9 к потребителям 10 для использования низкопотенциального пара давления 5-7 кгс/см, а из барабана"сепаратора 14 к потребителям 11 для с использования высокопотенциального пара давлением 18-40 кгс/см,Выполнение в предлагаемом устройстве системы...

Устройство для пневматического транспортирования деталей

Загрузка...

Номер патента: 1404424

Опубликовано: 23.06.1988

Авторы: Ахметов, Гуревич, Коршунов, Шорников

МПК: B65G 51/04

Метки: пневматического, транспортирования

...конусыустановлены коаксиально и их конусные поверхности сомкнуты с помощью гайки 7.Оба конусы пронизаны сквозным каналом 8прямоугольного поперечного сечения, который соединяет патрубок 1 и трубопровод 2,образуя единую магистраль прямоугольногосечения для транспортирования деталей,представляющих собой втулки или шайбы.Внутренний конус имеет лыски 9 - 12, выполненные вдоль его образующей. Эти лыски вместе с конусной поверхностью наружного конуса 4 образуют рабочие щели 13 -16 эжектора, В наружном конусе 4 выполнено боковое отверстие 17 для подвода кэжектору сжатого воздуха. Патрубокнавходе соединен с накопителем 18 транспортируемых деталей и имеет боковые отверстия 9, соединенные с атмосферой.Устройство работает следующим образом.При...

Устройство для измерения фазоамплитудных характеристик

Загрузка...

Номер патента: 1401397

Опубликовано: 07.06.1988

Авторы: Антонов, Гуревич

МПК: G01R 25/00

Метки: фазоамплитудных, характеристик

...нулю). Величина 13 в процессе снятия фазоамплитудной характеристики меняется от 0ДО -с.Амплитудно-манипулированный сигнал,проходя через измеряемый объект, обладающий свойством амплитудно-фазовой конверсии, приобретает дополнительную фазовую манипуляцию.Сигналы на входе преобразователя 5 насоответствующих посылках 13, и 13 будутиметь вид1 1, = 1.1 сСОЗ (ОЭпР 1+(1); (3)(3 = Чсов (опР 1+ср),ГДЕ ЬпР - ЧаСтОта На ВЫХОДЕ КаНаЛа СВЯЗИ,в общем случае не совпадающая с частотой 0)пд,После прохождения через преобразователь 5 сигналы приобретают вид1 1 с ) - (3 ссоз (юос+чо 1)11) = 13 сов (оо 1+р 2) (4)где 1 оо - промежуточная частота измерителяПреобразователь 5 используют для понижения частоты, что позволяет снизить требования к быстродействию...

Сырьевая смесь для приготовления огнеупорного раствора

Загрузка...

Номер патента: 1399293

Опубликовано: 30.05.1988

Авторы: Артемьев, Гуревич, Дудеров, Кольцова, Копейкин, Розе, Штарх

МПК: C04B 28/34

Метки: огнеупорного, приготовления, раствора, смесь, сырьевая

...темп ературах значительных количеств воостойкого ортофосфата алюминия. Еси при взаимодействии тонкодисперсвой составляющей с фосфатным связуюм в прототипе характерно появление 40 иликофосфатов, фосфатов алюминия и , ругих сопутствующих соединений, тослучае использования тонкодисперсых отходов производства вторичного алюминия, из-за больших количеств и алой дисперсии свободного алюминия й его оксида высокопрочная водостойкая структура образуется только за счет фосфата алюминия.Формула изобретенияСырьевая смесь для приготовления огнеупорного раствора, содержащая алюмохромфосфатное связующее, шамот и тонкодисперсный наполнитель, о т л и ч а ю щ а я с я тем, что, с целью понижения температуры отверждения и ускорения набора...

Устройство для контроля цепей управления электроподвижным составом постоянного тока

Загрузка...

Номер патента: 1399191

Опубликовано: 30.05.1988

Авторы: Гуревич, Стригун

МПК: B60L 3/12

Метки: постоянного, составом, цепей, электроподвижным

...в ходовое положение, при этом за. мыкается замыкающий контакт 11 и поездной проводО соединяется с плюсовым выводом бортового источника питания. Затем нажимают кнопку, замыкая контакт 9 и катушка 1 блокировочного реле через поездной провод 2 подключается к бортовому источнику питания.-Замыкающие контакты 15 замыкаются, а размыкающие контакты 13 размыкаются. При этом катушки 4 контакторов подачи питания к цепям управления соединяются через размыкающие контакты 16 реле контроля напряжения в контактной сети и замыкающий контакт5 блокировочного реле с плюсовым выводом бортово 25 30 35 40 45 50 55 го источника питания и замыкающими кон тактами 14 подключают к нему цепи 3 управления тяговым приводом вагона. Замыкание цепей 3 управления...

Устройство для нанесения теплоизоляционной массы на трубопроводы

Загрузка...

Номер патента: 1397676

Опубликовано: 23.05.1988

Авторы: Аузиньш, Гуревич, Мункевич

МПК: F16L 59/14

Метки: массы, нанесения, теплоизоляционной, трубопроводы

...наизолируемой трубе 9 при помощи скатов 10 с тормозным приспособлением11 и ролика 12, связанного с карет- ЗОкой через рычаг 13 и пружину 14. Нанижней части каретки установленэлектродвигатель 15, на валу которого закреплена ведущая шестерня 1 6,Каретка соединена с цилиндрическимкорпусом 17, образующим с изолируемой трубой полость 18. На сторонесвободного конца двухзаходной цилиндрической спирали 1 к цилиндрическому корпусу 17 прикреплен конический мундштук 19 для нагнетаемоймассы с кбльцевым обогревательнымэлементом 20, На верхней части цилиндрического корпуса 17 установлензагрузочный бункер 21. 451 Устройство работает следующим образом.Отводом рычага 13 и натяжением пружины 14 каретка 8 со скатами 10, тормозным приспособлением...

Способ теплоизоляции трубопроводов

Загрузка...

Номер патента: 1397675

Опубликовано: 23.05.1988

Авторы: Аузиньш, Гуревич, Мункевич

МПК: B29C 41/00, F16L 59/14

Метки: теплоизоляции, трубопроводов

...относится к области теплоизоляции и может быть использовано для нанесения увлажненных эатвердителем сыпучих масс на неподвижные трудопроводы неорганиченной длины,Цель изобретения - снижение материальных затрат эа счет исключения использования дополнительной форж напеканием корки из теплоизоляционной 10 массы.Цель достигается за счет того, что теплоизоляционную массу наносят на трубу путем одновременного нагнетания ее в продольно перемещающуюся 15 соосно с укаэанной трубой кольцевую обечайку и в напекании в ее зоне корочки на поверхности массы.На фиг. 1 показано приспособление, общий вид; на фиг. 2 - вид А-А 20 на фиг. 1.Приспособление содержит коническую обечайку 1, установленную с возможностью продольного перемещения соосно с...

Способ изготовления спеченных пористых изделий

Загрузка...

Номер патента: 1397178

Опубликовано: 23.05.1988

Авторы: Гуревич, Капцевич, Левин, Миронов

МПК: B22F 3/24

Метки: пористых, спеченных

...пористостью по сечению, В качестве заготовок используют изделия из порошка сферическойбронзы с размером частиц +315-400 мкм,полученные методом спекания свободнонасыпанного порошка в стальную форму (температура спекания 1120 К,время спекания 1 ч),Заготовки имеют наружный диаметр 19 мм, внутренний диаметр 13 мм, длина 32 мм, толщина стенки 3 мм.Исходная пористостьзаготовок составляет 32, удельное электросопротивление 20 10 Ом м.Для магнитно-импульсной обработки спеченных пористых заготовок изготав,ливают пять цилиндрических индукторов с различным числом витков при одинаковом диаметре и длине рабочей зоны,что позволяет изменять в широких пределах индуктивность ищукторов, частоту разряда, а следовательно, идлительность импульса давления...

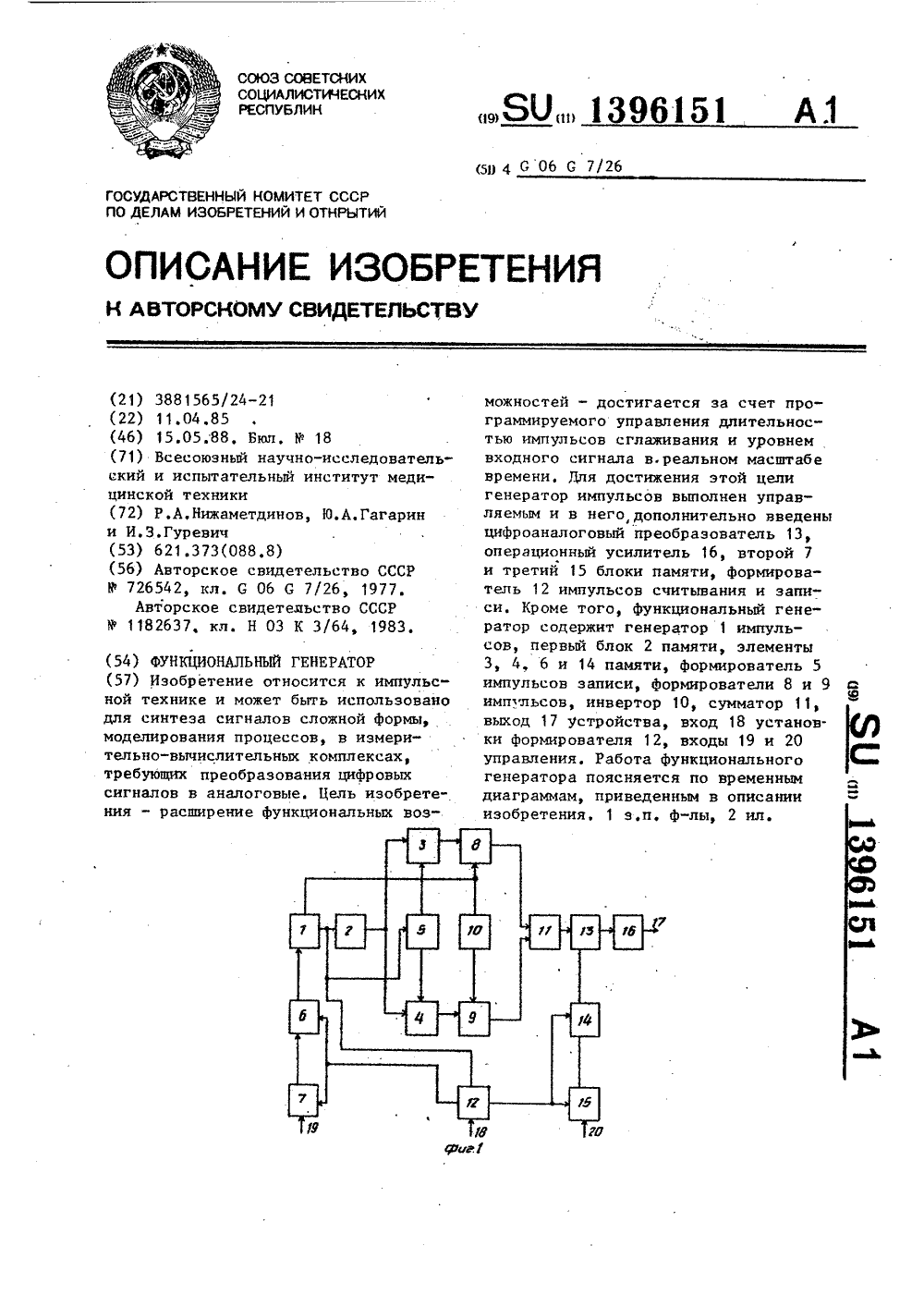

Функциональный генератор

Загрузка...

Номер патента: 1396151

Опубликовано: 15.05.1988

Авторы: Гагарин, Гуревич, Нижаметдинов

МПК: G06G 7/26

Метки: генератор, функциональный

...в него иэ второго блока 7 памяти, содержащего в кодовой форме значения длительности импульсов по первому выходу генератора 1. Управление порядком считывания кодов из второго блока 7 памяти и записи их в третий элемент 6 памяти осуществляется импульсами с первого выхода формирователя 12 импульсов чтения и записи, на вход которого посту пают импульсы с второго выхода управляемого генератора 1 импульсов.Нормированные импульсы по амплитуде и длительности с выходов формиро 514вателей 8 и 9 поступают на входы сумматора 11, на выходе которого появляется аналоговый сигнал, форма которого записана в закодированном виде в первом блоке 2 памяти (фиг, 2,и) .Сигнал с выхода сумматора 1 поступает на вход опорного напряжения цифроаналогового...

Мусоровоз

Загрузка...

Номер патента: 1395565

Опубликовано: 15.05.1988

Авторы: Алексеев, Васильев, Гуревич, Кирин, Климентьева, Тихомиров, Шульбах

МПК: B60P 1/48, B65F 3/00

Метки: мусоровоз

...и 40. Гидроцилиндры 39 шарнирно соединены с верхними частями основных рычагов 35 и со средними частями дополнительных рычагов 36, а гидроцилиндры 40 - со сред 35 ними частями дополнительных рычагов 36 и с губками 37, шарнирно закрепленными на свободных концах дополнительных рычагов 36. Для поперечного перемещения одной из стрел, напРимеР 40 правой стрелы использован гидроцилиндр 41. На переднем торце бункера 6 смонтированы две опоры 42 с приводным гидроцилиндром 43. Опоры 42 могут быть выполнены любой известной 45 конструкции,Для повышения надежности мусоровоза поворотное устройство 9 блокировано с приводным механизмом 33 загрузочного устройства 32 и с гидроцилиндрами 43 опор 42.Кроме того, в кабине водителя - оператора предусмотрены...

Манипулятор

Загрузка...

Номер патента: 1395478

Опубликовано: 15.05.1988

Авторы: Горелик, Гуревич, Стельмах

МПК: B23Q 7/04, B25J 11/00, B25J 9/06 ...

Метки: манипулятор

...параллелограммов, образованных соответственнорычагами 2,5 и рычагами 3,6,7 и захватом 8, и двух дополнительных веДущих рычагов 9 и 10, образующих срычагами 2 и 6 дополнительный шарнирЙо-рычажный параллелограмм. Общий 25шарнир рычагов 9 и 10 связан с приводами 11 и 12 соответственно горизонтального и вертикального перемещейий рабочего органа. Рычаги 2 и 5размещены на валу 13, смонтированномв корпусе 1 и связанном с помощьювилки 14 с осью 15 с приводом 16 поворота захвата 8.Манипулятор работает следующимобразом,При включении привоцов 12 и 11Происходит, соответственно, подъембпускание и радиальное перемещениезахвата 8. Изменение углового положения захвата 8 относйтельно корпуса 1 произ водится включ е ни ем привода 16, При...

Высоковольтное герконовое реле

Загрузка...

Номер патента: 1394269

Опубликовано: 07.05.1988

Автор: Гуревич

МПК: H01H 51/28

Метки: высоковольтное, герконовое, реле

...5. Замкнутый геркон 5 и разомкнутый геркон 6 образуют в выходной цепи АВС аналог переключающегося контакта, находящегося в исходном состоянии. Геркон реле 9 также находится в магнитном поле рассеяния обмотки 1, но, благодаря регулируемому смещению реле 9 относительно полюса сердечника обмотки 1, не срабатывает от поля обмотки 1.При подаче сигнала управления на обмотку реле 9 геркон этого реле срабатывает под действием суммы магнитных полей собственной обмотки и обмотки 1, отключая обмотку 1 и подключая к внешнему источнику питания обмотку 2, При этом геркон 5 размыкается, а геркон 6 замыкается, обеспечивая переключение выходной цепи АВС, Одновременно при отключении обмотки 1 уменьшается напряженность магнитного поля в области геркона...

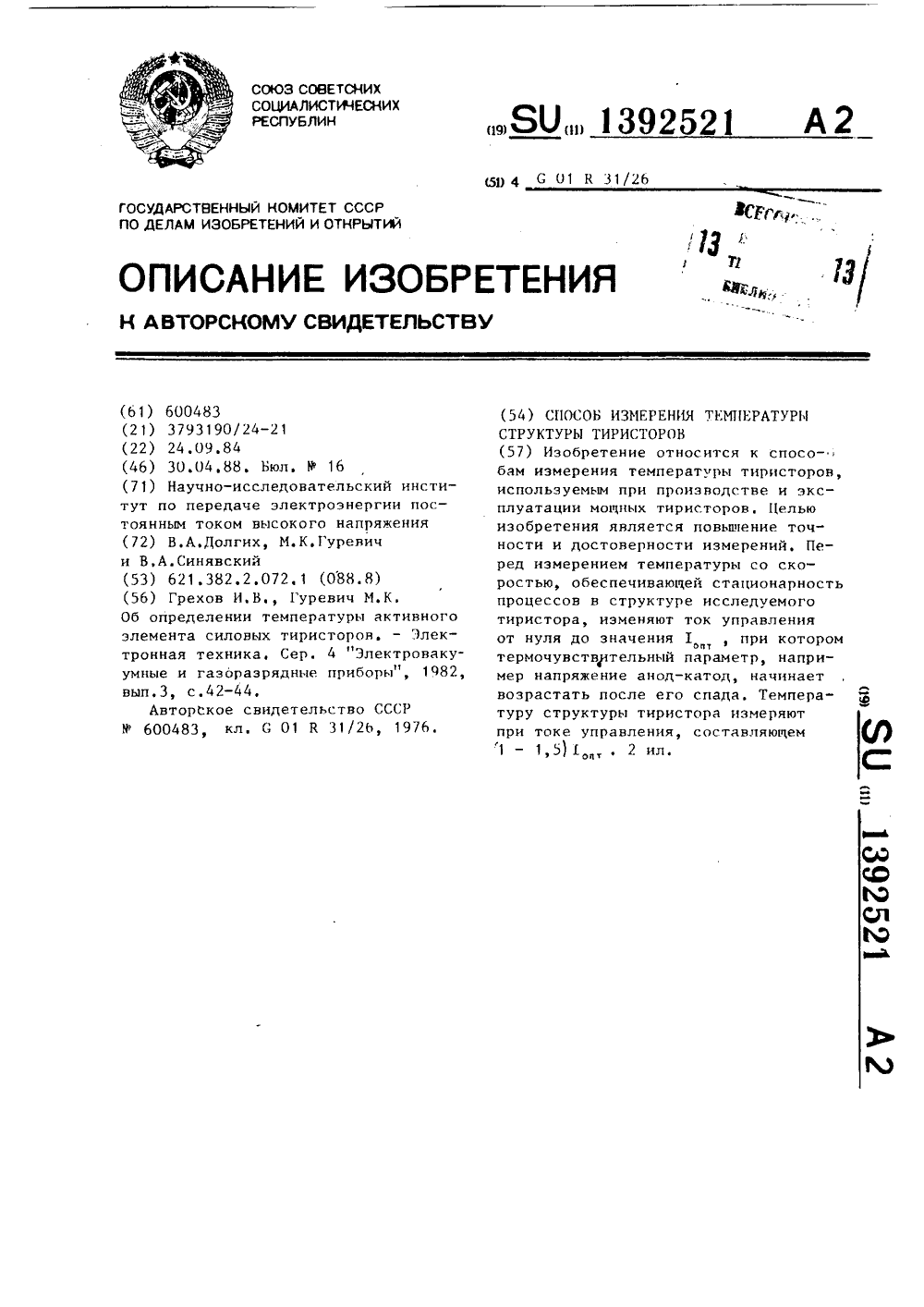

Способ измерения температуры структуры тиристоров

Загрузка...

Номер патента: 1392521

Опубликовано: 30.04.1988

Авторы: Гуревич, Долгих, Синявский

МПК: G01R 31/26

Метки: структуры, температуры, тиристоров

...способам измерения температуры тиристоров, используемым цри производстве и эксплуатации мощных тиристоров, а также при испытаниях тиристорных преобразователей, и является усовершенствованием изобретения по авт.св. М 600483, 10Цель изобретения - повышение точности и достоверности измерений.На фиг.1 представлена типичная зависимость термочувствительного параметра, в качестве которого используется напряжение Ц , от тока управления 1 (выделена область значеций тока управления, при которых достигается повышение точцости и достоверности измерений); на фиг.2 в ,схема 2 О устройства для осуществления предлагаемого способа.Между управляющим электродом и катодом испытуемого тиристора 1 подключают стабилизированный источник 2 25 напряжения и с...

Станок для индукционной закалки изделий

Загрузка...

Номер патента: 1392116

Опубликовано: 30.04.1988

Авторы: Басин, Гардерман, Гуревич, Килимник, Лукачевская, Чеповецкий, Ялкут

МПК: C21D 1/42

Метки: закалки, индукционной, станок

...ния всех указанных технологических элементов вертикальным перемещением каретки 7 снизу вверх производят закалку первой впадины зубчатого венца изделия 52, при этом электромагнит ная муфта 47 отключена и насадка 38 обеспечивает требуемое угловое положение закаливаемой впадины относительно индуктора 20, Затем салазки 10 горизонтальным перемещением отводят индуктор 20 от зубьев изделия 52, каретка 7 перемещает индуктор 20 в нижнее исходное положение, Цилиндр 25 выводит насадку 38 фиксатора 11 из впадины зубьев изделия 52, 40Для поворота изделия 52 на заданный угол (шаг зубчатого венца) электромагнитная мута 47 стола 9 сцепляет вал 44 с коромыслом 42. При рабочем повороте силовым цилиндром 48 45 коромысла 42 шестерня 46 через вал 44...

Устройство для натяжения длинномерного материала

Загрузка...

Номер патента: 1391759

Опубликовано: 30.04.1988

Автор: Гуревич

МПК: B21C 47/16

Метки: длинномерного, натяжения

...работает следующим образом.Конец наматываемого материала 18 закрепляют на барабане 19. Затем магериал 18 пропускают между лентами 7 и зажимают Рго, прижимая часть 9 корпуса к чаги 10 через пружины 12. Вращаясь против часовой стрелки, барабан 19 натягивает материал 18.Одновременно благодаря упругим лентам 7 части 9 и 10 корпуса сдвигаются в сторону барабана 19, растягивая пружину 14. Лодтормаживание упругих лент 7 осуществляется при помощи диска 15, который воздействует на ось 5 с роликом 6, замедляя вращение последнего, т,е. дополнительно притормаживая намотку материала, препятствуя его деформации.Технико-экономический эффект от внедрения изобретения по сравнению . с базовым объектом обеспечиваетсяповышением качества...

Фазовый модулятор

Загрузка...

Номер патента: 1390812

Опубликовано: 23.04.1988

Авторы: Антонов, Гуревич

МПК: H04L 27/20

Метки: модулятор, фазовый

...выхода последнего триггерана информационный вход первого триггера. Разность фаз ьМ между колебаниями на выходах соседних триггеровделителя равна д = 360 ;М/2- 780 :М.Таким образом, делитель 2 Формирует только половину требуемых колебаний, а фазовый сдвиг между нимивдвое больше требуемого, Работа дополнительного делителя 6 ничем неотличается от работы делителя 2, Дополнительный делитель 6 формируетнедостающую половину М/2 колебанийосо сдвигом Фаз 720 ;М. Между колебаниями на выходах одинаковых триггеров делителя 2 и дополнительногоФазовый модулятор, содержащий задающий генератор, делитель частоты, выходы которого соединены с одними информационными входами мультиплексора, выход которого соединен с входом выходного Фильтра, о т л и...

Устройство для дистанционного управления

Загрузка...

Номер патента: 1390623

Опубликовано: 23.04.1988

Автор: Гуревич

МПК: G08C 19/16

Метки: дистанционного

...например, увеличивая его от нуля до35определенного значения или подаваядискретное значение, устанавливаетсязаданное значение магнитного поля,создаваемого обмоткой 2, При этомсрабатывает ближайший к обмотке геркон 4, включая резистор 14 нагрузки,и отпирается каждый из тиристоров8-10. В результате образуется цепь,состоящая из полюсов 11 и 19 источни 45ка питания, резисторов 14 нагрузки ипоследовательно соединенных тиристоров 8-10,При дальнейшем увеличении напряжения на обмотке 2 возбуждения включа ется геркон 5, подключая цепь: полюс 19 - резистор 15 нагрузки - контакт геркона 5 - анод тиристора 9 - тиристор 10 - полюс 11, Одновременно сигнал на управляющий электрод тиристора 8 шунтируется контактом геркона 5 и цепь, содержащая нагрузку...

Устройство для контроля глубины отверстия

Загрузка...

Номер патента: 1388696

Опубликовано: 15.04.1988

Авторы: Андрианов, Гуревич

МПК: G01B 5/18

Метки: глубины, отверстия

...г, Ужгород, ул, Проектная,Изобретение относится к измерительной технике и может быть использовайо при контроле глубины отверстия, расположенного между непараллельными поверхностями детали и перпендикулярного одной из этих поверхностей.Цель изобретения - расширение но менклатуры контролируемых отверстий , 10 за счет обеспечения возможности контроля протяженных отверстий малого. диаметра.На фиг.1 изображено устройство для контроля глубины отверстия, об щий вид; на фиг.2 - вид А на фиг.1,Устройство содержит корпус 1, на котором закреплены стойки 2 с опорными цилиндрическими поверхностями 3. Между стойками 2 на корпусе 1 закреп лен измерительный стержень 4, Опорные стойки 2 контактируют по линии 5 контакта с контролируемой деталью 6, при...

Способ контроля затяжки резьбовых соединений фланцев корпусов турбомашин

Загрузка...

Номер патента: 1388276

Опубликовано: 15.04.1988

Авторы: Гуревич, Короп, Новиков, Рабинович

МПК: B25B 29/02

Метки: затяжки, корпусов, резьбовых, соединений, турбомашин, фланцев

...шпилек относительно поворота крепежных гаек, о т л и ч а ю -щ и й с я тем, что, с целью повышения надежности и снижения трудоемкости, перед контролем наносят отметку на фланце и две, соответствующие началу и концу удлинения шпильки,. - на гайке, а окончательный контроль удлинения шпильки производятпо совмещению конечной отметки нагайке с отметкой на фланце.2. Способ по п,1, о т л и ч а ющ и й с я тем, что, с целью повыше ния точности при несовпадении конеч" 45них отметок, контроль окончательнойзатяжки производят с учетом смещения начальной отметки гайки относительно отметки на фпанце. Составитель И,ЛихачевТехред Л.Олийнык Корректор И.Шароши Редактор Н.Горват Заказ 1539/20 Тираж 908 ПодписноеВНИИПИ Государственного комитета...

Электромагнитное тепловое реле с памятью

Загрузка...

Номер патента: 1387069

Опубликовано: 07.04.1988

Авторы: Гуревич, Савченко

МПК: H01H 71/40

Метки: памятью, реле, тепловое, электромагнитное

...баллон 2 свпаянными металлическими электродами3 и элемент памяти в виде расплавляемого материала 4, частично заполняющего баллон и снабженного узлом егоразогрева. Последний образуют обмотка 1 и ВЧ-генератор 5, снабженныйэлементом 6 развязки, например заградительным ВЧ-фильтром, препятствующим проникновению ВЧ-энергии в источник управляющего сигнала. В качестве 25расплавляемого материала может бытьиспользован любой легкоплавкий металл (например, сплав Вуда) с мелкодисперсным ферромагнитным наполнителем, вводимым в жидком состоянии.Тогда Кюри ферромагнитного наполнителя (т.е. температура, при которойисчезают его ферромагнитные свойства)должна лежать выше температуры плавления сплава.35Реле работает следующим...
