Гринберг

Номер патента: 838335

Опубликовано: 15.06.1981

Авторы: Верещагин, Гринберг, Дукина, Кацман, Розентулер, Синицын

МПК: G01C 7/04

Метки: угловнаклона

...из следующих соображений. Чем больше растровых решеток, тем больше число измерений угла наклона на интервале пути и тем выше точность измерения за счет усреднения результатов, Однако между решетками должен быть минимальный промежуток для срабатывания переключателя 4. Так как усреднение результата измерения производится в двоичном счетчике, то число растровых решеток удобнее выбирать из ряда 2 ф. 4Функциональная электрическая схема устройства содержит усилители-формирователи 18 - 19 импульсов, ключ 20, триггер 21 временных ворот, счетчики 22 - 23 импульсов положительного и отрицательного каналов счета, коммутатор 24 шагового двигателя, шаговый двигатель 25, записывающий барабан 26 самописца со спиральным выступом. Точечная запись...

Номер патента: 837437

Опубликовано: 15.06.1981

Авторы: Буксбаум, Власов, Газман, Гринберг, Ериклинцев, Фотов, Халамез

МПК: B21C 37/06

Метки: заготов-ки, трубной, формовки

...сил й и Р обеспечивают наилучшее Ьбжатие именно кромок заготовки. Вследствие симметрии заготовки силы, действукщие,на правую или левую кромки, равны.Способ осуществляется следукщим образом.ПредваритЕльно сформованную заготовку доформовывают и обжимают в чередующихся сплошных и с разрезными шайбами калибрах. В процессе Обжатия направление последнего устанавливают параллельно касательной к кромке заготовки, в результате чего в большей степени обжимают кромки заготовки.Необходимое направление обжатия обеспечивают установкой осей 1 нижних боковых валков 2 под углом .с вертикальной осью так, чтобы ось была перпендикулярна касательной к соответствующей кромке. При этом угол /) определяют в зависимости от степени сформованности профиля по...

Номер патента: 835688

Опубликовано: 07.06.1981

Авторы: Гринберг, Гродзинский, Стебаев

МПК: B23P 1/02

Метки: генератор, импульсов, электроабразивнойобработки

...и последовательно соединейные с ними стабилитроны 16, 17, 18 с управляющими электродами тиристоров 5, 6, 4.Управляющие электроды тиристоров 10, 11, 12 соединены каждый соответственно с 5 катодами тиристоров 5, 6, 4.Катоды тиристоров 10, 11, 12 соединены с одним концом первичной обмотки импульсного трансформатора 19, второй конец которой соединен с деталью 2. Вторич ная обмотка трансформатора 19 соединена с одним концом через диод 20 с инструментом 3, а другим - с деталью 2.Генератор работает следующим образом.Подается запускающий импульс на уп равляющий электрод тиристора 4. Тиристор 4 открывается и по цепи:+ источника 1, тиристор 4, конденсатор 7, инструмент 3, МЭП, деталь 2,висточника 1 проходит импульс зарядного тока кондея сатора 7....

Номер патента: 835687

Опубликовано: 07.06.1981

Авторы: Гринберг, Гродзинский, Стебаев

МПК: B23P 1/02

Метки: генератор, импульсов, электро-алмазной

...момента его открывания независимо от величины рабочего тока через тиристор 3 и от степени его нагрева, Управляющее напряжение на тиристор 3 (так же как и на тиристор 6) поступает до конца периода действия анодного напряжения, но момент отпирания тиристора 3 определяется только моментом отпирания вспомогательноготиристора 6 и не зависит от температуры нагрева тиристора 3, Таким образом, данная схема позволяет сочетать простоту амплитудного способа управления, так и стабильность и точность фазового. С помощью переключателя 8 устанавливается требуемый диапазон регулирования угла зажигания тиристоров.В левом положении переключателя 8 на управляющий электрод тиристора 6 подается напряжение со вторичной обмотки 9 второй фазы, которое...

Номер патента: 833853

Опубликовано: 30.05.1981

Авторы: Антипин, Бахчеев, Богомолов, Галкин, Гринберг, Лесин, Молоков, Радя, Ромазан, Селиванов

МПК: C04B 35/14

Метки: огнеупорное, покрытие

...киминия глина слоты 1 а 0 Характеристика покры- тия мозоль Известный Осыпае 2 2 едлагаемые б 1 1,2 4 Прочное 2,4 16 36 Тож2,0 4,8 7 64,8 0 1 Таблица едлалаемо вестное рокачая способностьг/дм 2-0,8,2 24 2 Отскакиваеткусками с обнажением осно Вмятины на покрытии, основане обнажается Огнеупорная глина 6-10Окись алюминияс размером частицменее 0,1 мм 5-9Алюмозоль 1,2-2,0Окись натрия 2.4-4,8Компоненты наполнителя и связующее, включакщее золь кремниевой кислоты и алюмозоль, предварительно подвергают гидротермической обработке в щелочной среде.Окись натрия вводят в виде жид" кого стекла или кальцинированной соды.Покрытие получают следующим образом.Затворяют смесь маршалита и окиси алюминия, взятых в требуемом соотношении, затем вводят МаЭ в виде...

Номер патента: 831524

Опубликовано: 23.05.1981

Авторы: Гринберг, Дидык, Копетюк, Кривинский, Лобанов, Мизиряк

МПК: B23Q 11/02

Метки: стружки, удаления

...с возможностью вращения стружкозаеремещения стружкоожняет конструкциюизобретения - упроостижения указанной целиацепы установлены на боковости планшайбы с возможностьюот введенного в устройствовленного на корпусе станкав направлении, противополож ерг, В. И. Лобанбв;дык и В. В., КопетюкС:ьфФормула изобретения 831524 ла. 3съемная пластина 10, выполненная иээластичного упругого материала, например резины, ткани и т. д,Устройство работает следующим образом.Заготовка 6 устанавливается напланшайбе 5 станка и обрабатываетсярежущим инструментом , закрепленным в реэцедеркателе, )2. Получаемаянри обработке стружка 13 под действием центробежных сил, возникающихпри вращении планшайбы, отбрасываетсяиз эоны обработки иа периферию впространство между...

Номер патента: 831393

Опубликовано: 23.05.1981

Автор: Гринберг

МПК: B23B 27/16

Метки: пластина, режущая

...линии, проходящей через стружкодеформирующие элементы позволяет открыть углубления со сторонырежущей кромки. При этом формированиебороздки происходит постепенно, начинаясь у края углубления и закан вчиваясь на линии пересечения дополнительной заточки с передней поверхностью в зоне наибольшего давлениястружки на поверхность пластины.При этом в формировании бороздки дополнительно участвуют и радиальныесилы резания. Таким образом, вследствие постепенного деформированиястружки и участия в этом вертикальных и радиальных составляющих сил резания требуются значительно меньшиеусилия для формирования бороздки,а это создает возможность образования бороздок на стружке при обработкемалопластичных материалов и при применении инструмента как с...

Номер патента: 831388

Опубликовано: 23.05.1981

Авторы: Василевский, Гринберг

МПК: B23B 27/04

Метки: канавочный, резец

...и заднюю 3 поверхности. На задней поверхности 3 выполнен выступ 4, высотой Ь 4, а на передней поверхности 2 соответственно ему выполнено понижение 5 глубиной Ь . Задняя поверхность 6 выступа 4, пересекаясь с передней поверхностью 7, образонанной понижением 5, образует режущую кромку 8, расположенную впереди и ниже режущих кромок 9 и 10, образованных на пересечении поверхностей 2 и 3;1При проточке канавки 11 на заготовке 12 режущие кромки 8, 9 и 10831388 Формула иЭсБретения иг иг. Фиг. Х1 одписно аж 1148 илиад ППЛ "Патент", г. Ужгород,ектная,образуют поверхность резания 13, которая не имеет ступеней и представляет собой цилиндрическую поверхность радиуса 11, это достигается привыполнении высоты выступа 4 в соответствии с соотношением1....

Номер патента: 830249

Опубликовано: 15.05.1981

Авторы: Гильгурт, Гринберг, Карасинский, Таранов, Хусид

МПК: G01R 19/04

Метки: анализатор, колебаний

...28-30 находятся в . состоянии "Оф. Если д х с ЧТ, то на третьем выходе блока 10 - логическая "1 ф, однако, так как 5 О триггер 28 находится в состоянии "0", то элемент 22 Й остается закрь- тым. На выходах элементов 16,17,19 и 20 - логические ф 0" и состояние устройства не изменится.55Пусть, например, входное напряжение возрастает, и в 1-тый момент времени Ь х станет больше ЧТ.Тогда на первом выходе блока 10 - логическая "1",и очередной импульс с выхода генератора 11 пройдет через 60 открытый элемент 18, триггер 30 установится в "1", после чего открывается элемент 17 И, и импульс с его выхода пройдет через открытый элемент 24 (триггер 28 еще находится в сос тоянии нО", через элемент 26 ИЛИ на синхронизирующий вход регистра 5,ФПри этом...

Номер патента: 828079

Опубликовано: 07.05.1981

Авторы: Гринберг, Жаравин, Княжанский, Прокичев

МПК: G01N 31/18

Метки: автоматическая, бюретка

...движение штоку 16 дозирующего устройства 1. Двигаясь вверх, шток через распределительный кран 15 вытесняет из сосуда дозирующего устройства 1 объем жидкости, равный истинному объему перемещаемой части штока, Диск-обтюратор 4, размещенныи на ходовом винте 3 привода 2, поворачивается, формируя импульсы с помощью пары источника излучения б и светоприемника 6, которые подаются на вход узла 7 коррекции, а с его выхода на вход счетчика 13, Количество импульсов, подсчитанное счетчиком 13, является мерой вытесненного ооъема. В процессе работы устройства узел 7 коррекции счета будет автоматически уменьшать количество импульсов, проходящих от светоприемника 6 на вход счетчика 1 д, компенсируя тем самым отклонение размеров штока дозирующего...

Номер патента: 827978

Опубликовано: 07.05.1981

Авторы: Беккер, Бухнаев, Гринберг, Згонников, Чигирин

МПК: G01D 21/02

Метки: измерительный, прибор, цифровой

...групп и олока приоритета групп.Повышение точности обусловлено тем, что независимо от числа разрядов аналогоцифрового преобразователя яркость свечения позиционного индикатора входной величины остается постоянной, Это достигается двухтактной работой индикатора, В первый такт высвечивается сегмент (цифра) старшей группы позиционного индикатора, соответствующий входной величине. Во второй такт высвечиваются все группы позиционного индикатора, предшествующие данной группе. Поскольку тактовая частота больше 50 Гц, на индикаторе видим светящийся столбик, соответствущий уровню входного сигнала относительно измеряемого диапазона. Выход из строя одного сегмента позиционного индикатора не сказывается на определении уровня входного сиг 10 15 20...

Номер патента: 827570

Опубликовано: 07.05.1981

Авторы: Борбоц, Бухонина, Гринберг, Минаев, Ольшанский, Рослик, Теплицкий, Хейфец, Шершевер

МПК: C21D 11/00

Метки: нагреваемых, темпе-ратуры

...поясняется чертежами, где на фиг. 1 показана схема устройства для регулирования температуры нагреваемых изделий в проходной печи; на фиг. 2 - схема блока сравнения и его связи с датчиками температуры и коммутаторами,Датчики температуры 1 - 3 работают в комплекте со вторичными приборами 4 - 6. Выходы вторичных приборов 5 и 6 подключены к входам блока 7 сравнения и коммутатора 8, а выход вторичного прибора 4 - к входу блока 7 сравнения, выходы которого подключены к управляющим входам коммутаторов 8 и 9. Выход коммутатора 8 подключен к входу регулятора 10. Задатчики 11 и 12 температуры металла и кладки подключены к входу коммутатора 9, выход которого подключен к входу регулятора 10. Выход последнего соединен с исполнительным механизмом...

Номер патента: 826536

Опубликовано: 30.04.1981

Авторы: Гринберг, Гусельников, Соленков

МПК: H02P 3/04

Метки: переменного, самотормозящийся, электродвигатель

...со вторым выводом указанной Фазы статорной обмотки, а анод каждого из указанных двух диодов подключен к соответствующему выводу 40 этой же Фазы статорной обмотки, снабженной дополнительным выводом, соединенным с анодом третьего и катодом четвертого диодов, катод третьего ианод четвертого диодов подключены к выходным зажимам выпрямительного моста.На чертеже представлена принципиальная электрическая схема самотормозящегося электродвигателя переменного тока.Электродвигатель содержит электромагнит 1 с обмоткой, соединенной с Фазной обмоткой 2 статора электродвигателя 3 посредством управляемого ключевого элемента и мостовоговыпрямителя 4. Один из силовых электродов ключевого элемента 5, выполненного на симисторе, соединен со входом 6...

Номер патента: 825142

Опубликовано: 30.04.1981

Авторы: Гринберг, Жислин, Меркин, Уральская

МПК: B02B 3/02

Метки: зерен, шелушильная

...11 - 13, причем верхний конец каждой из воронок крепится к ситовой обечайке 7. Воронка 11 установлена над диском 25, воронка 12 - между дисками 8 и 26, а воронка 13 - между дисками 9 и 27. Вертикальные стенки 28 и 29 воронок 12 и 13 выполнены перфорированными и простираются до дисков 26 и 27. Между ситовой обечайкой 7 и лопатками 22 укреплены отражатели 30 - 32, каждый из которых размещен напротив соответствующего комплекта дисков. Полый вал 5 установлен в подшипниковых узлах 33 и 34. Подшипниковый узел 33 размещен в крышке корпуса 1, а подшипниковый узел 34 размещен в нижней части корпуса 1 в ступице 35, укрепленной на раме 36. На нижнем конце полого вала 5 установлен шкив 37, связанный при помощи передачи 38 со шкивом 39,...

Номер патента: 824035

Опубликовано: 23.04.1981

Авторы: Гринберг, Клейнер, Строганов, Судаков

МПК: G01N 29/04

Метки: конт-роля, ультразвукового

...преобразователь,На чертеже показано устройство дляультразвукового контроля иэделия, общийвид.Устройство состоит из основания 1,смонтированногона нем пневмоцилнндра 2,шток 3 которого шарнирно связан с однимконцом рычага 4, а на другом его концеустановлен акустический преобразователь5 с системой 6 ориентации, которая выполнена в виде пневмооболочки. Система6 ориентации связана черю.понижающий.редуктор 7, электромагнитный клапан 8и,ресивер 9 с пневмосистемой (на чертеже не показана). Акустический преобразователь 5 снабжен съемной нападкой 10,выполненной из эластичного материала,ППП фПатентф,д,ул. Проектная,4 например полиуретана, на наружной поверхности крторой диаметрально расположен выступ 11 для обеспечения контактас...

Номер патента: 822283

Опубликовано: 15.04.1981

Авторы: Бурков, Гринберг, Деревоедов, Суманеев, Штец

МПК: G11B 27/10

Метки: поворотная, регистратора

...максимальном удалении от внутренней стороны магнитопровода, а между ними сформирован изменяющийся по ширине рабочий зазор.На Фнг. 1 показана ЛСР; вид сверху; на Фиг, 2 - то же, вид сбоку.Цилиндрический магнит 1 помещен в полости КМ 2, на котором расположена перемещающаяся по нему прямоугольсиая катушка 3. Между магнитом 1 и КМ 2 имеется свободное пространство 4, позволяющее беспрепятственно перемещаться катушке, установленной на держателях 5 и 6, скрепленных с осями 7. К держателю 5 прикреплен РПЭ 8. Маг нит 1 установлен таким образом, что один иэ его полюсов, в данном конкретном случае южный полюс, примыкает непосредственно к полюсным наконечникам КМ 2, а другой полюс находится О .на точке максимальной удаленности от КМ 2. РЦЭ 8 в...

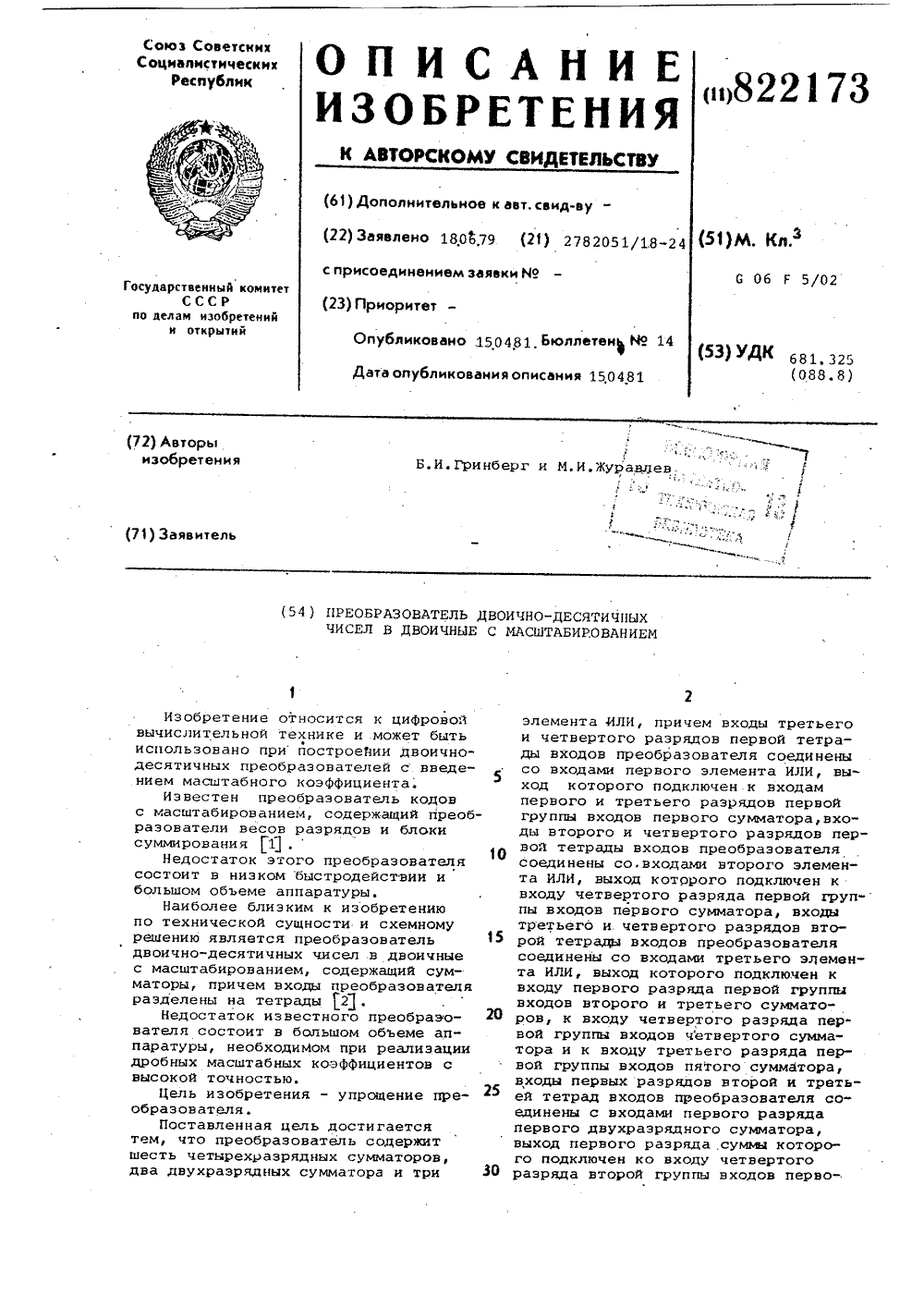

Номер патента: 822173

Опубликовано: 15.04.1981

Авторы: Гринберг, Журавлев

МПК: G06F 5/02

Метки: двоично-десятичныхчисел, двоичные, масштабированием

...5-9, а также с числовымивходами двухразрядного сумматора 11,предназначенного для получения проме Ожуточных сумм. Выходы суммы и переноса сумматора 11 соединены с числовыми входами и входом переноса четырехразрядных сумматоров 5,7-10. Вы ходы. суммы первогосумматора 5 соединены с числовыми входами второго сумматора б, вход переноса которого постоянно подключен к потенциалу, соответствующему логической "1" для выполненйя округления кода выходногочисла, образующегося на выходах преоб разонателя. Выходы суммы и переносавторого сумматора б соединены с числовыми входами третьего сумматора 7,выходы трех младших разрядов суммыкоторого подключены к выходам млад сумматоре 11. кодвходного иола равен 1, то погрсшност ьт с Ясно, что эта...

Номер патента: 819880

Опубликовано: 07.04.1981

Автор: Гринберг

МПК: H02G 11/02

Метки: кабелеподающее

...установленные с возможностью вращения на кронштейнах 10 и 11, которые подвешены на оси 5. При этом боковые стенки кронштейна 10 расположены внутри охватываю" щих боковых стенок кронштейна 11 с зазором, два упорных болта 12, входящие в резьбовую нарезку, на поперечной стенке на втором плече рычага 3 отжимают свободными концами кронштейны 10 и 11 соот- ветственно с роликами 8 и 9 и кабелем 13 к колесу 1. Между продольными стенками кронштейна 11 расположены две стержневые направляющие 14 на поперечных регулировочных болтах 15 и фиксируемых на них контргайками 16, Приемный бункер состоит из наружной конической оболочки 17, внутренней конической оболочки (конус) 18 и кольцевого дна 19.Работает устройство следующим образом.При...

Номер патента: 819205

Опубликовано: 07.04.1981

Авторы: Амосов, Аршинов, Гринберг, Кириллов, Молин, Новиков, Рябов, Чернышев, Шерман

МПК: C22C 37/08

Метки: чугун

...в тонких стенках отливок возможно образование отбела.Наиболее близким к описываемому изобретению по технической сущности и достигаемому результату является чугун следующего химического состава, вес; %:Углерод 3,0-4,0 Кремний 2,0 - 2,5 Марганец 0,5 в 1,0 Хром 0,4 - 0,8 Фосфор 0,1 -0,3 Титан 0,07 - 0,2 МедьНикельБорЖелезо5 Недостаткомсклонность к отсложной формыпрочность,Целью изобр10 ние склонностипрочности.Данная целгун, содержащнец, хром, фосф5 железо, дополнипри следующемвес. %:УглеродКремний2 О МарганецХромФосфорНикельТитан25 МедьКальцийЖелезоХимический си прочностные с0 известного чугу ения является уменьшек отбелу и повышенией 9205 Таблица Содержанке химических элементов, % до жиооа 2 6 мщ Й 3 о ао оЯ Са Сн Т 1 Сг 51 Мп 082 48 0,03...

Номер патента: 818771

Опубликовано: 07.04.1981

Авторы: Гринберг, Дидык, Копетюк, Лобанов, Мизиряк

МПК: B23C 3/02

...этого поворот фрезьществляют в направленииния, причем угол поворотасоотношения ФР по вери.зубьев.На фиг. 1 приведена схема обрацилиндрической заготовки по образуюна фиг, 2 - то же, по торцу.Фреза 1, обрабатывающая детальобразующей, оснащена не менее чем дрежущими зубьями 3 и 4, каждый изрых имеет наружные 5 и 6 и внутрени 8 режущие кромки и вершины 9 тречу зубу 3свой стрелке , при этом реновой припуск рования, а ретовой припуск вания.12 детали 13,фрезу 14 по- ее относительугол р, опреР= агсв(пОФ3При этом зуб 15 и все остальные зубья фрезы 14, лежащие выше ее оси вращения 16 (эти зубья на схеме условно не показаны) работают по схеме встречного фрезерования при вращении фрезы 14 против часовой стрелки относительно оси поворота О, а...

Номер патента: 818682

Опубликовано: 07.04.1981

Авторы: Гринберг, Дылдин, Миронов, Моисеев, Портнов, Федотов

МПК: B21B 21/00

Метки: продольной, прокаткитруб

...в процессе деформации, что приводит к увеличению деформации в поперечном направлении, снижая тем самым поперечную разностенность особенно при прокатке тонкостенных труб.На фиг. 1 представлена схема осуществления способа при предварительной деформации заготовки в первом проходе; на фиг. 2 - то же, при последующей деформации во втором проходе,Способ продольной прокатки труб заключается в том, что исходную круглую заготовку предварительно деформируют на роликовом стане периодической холодной прокатки в многоугольном калибре с формированием многогранной наружной и внутренней поверхности на многогранной оправке со смещением ребер внутренней поверхности заготовки относительно ребер и наружной поверхности, а последующую деформацию...

Номер патента: 817902

Опубликовано: 30.03.1981

Авторы: Гринберг, Иоспа, Рутманис, Чаусов

МПК: H02M 1/08

Метки: квазисинусоидального, многоступен-чатого, трехфаз-ного, формирования

...7, вырабатывающий двоичный кодфункции от 0,8611 м до 1,ОБА, цифроаналоговый преобразователь 8, формирующий817902 участок синусоиды от 0,0 Ц 4 до 0,5 Цц, цифро аналоговый преобразователь 9, формирующий участок синусоиды от 0,5 Цдо 0,86 Ьм, цифроаналоговый преобразователь 1 О, фор, мирующий участок синусоиды от 0,86 Ц до 1,0м, распределители 11 - 13 потенциалов с тремя выходными каналами, осуществляющие подключение блоков 8 - 1 О для формирования выходных напряжений, задатчик 14 уровня постоянного напряжения инвертирующий усилитель 15 с единичным усилением, ключи 16 - 31 двусторонней проводимости, операционный усилитель 32, выход 33 ступенчато-аппроксимированной синусоиды 1 мяпЫ, выход 34 ступенчатоаппуоксимированной синусоиды Ц, (яп...

Номер патента: 816943

Опубликовано: 30.03.1981

Автор: Гринберг

МПК: B66F 1/06

Метки: вертикального, механизм, перемещениягруза

...е к провалу нагруженного винвой гайке. Однако, доводитьтакого состояния (критицелесообразно. Грузовую гайимо менять как только вырат гайки достигнет предельно величины.3 8груза, разрез; на фиг. 2 - вид по стрелке А на фиг.Нагруженн .винт 1 механизма подъема груза сопряжен с грузовой гайкой 2,упирающейся и нв радиально-упорные подшипники з, размещенные в корпусе 4.На нагруженном винте 1 под гайкой 2установлен ловитель, выполненный в виде гайки 5 с эаплечиквми 6, снабженнойторцовыми шлицами 7. Шпицы 7 сопрягаются со шпицами 8 грузовой гайки 2.Корпус выполнен с уступом 9, в корпусепод гайкой 5 установлен микропереключатель 10, Гайки 2 и 5 расположены твкдруг относительно друга, что высота площадки соприкосновении вертикальных граней...

Номер патента: 813263

Опубликовано: 15.03.1981

Авторы: Брайко, Галицкий, Гринберг, Карасинский, Мирфайзиев, Невмержицкий, Соботович, Таранов, Хусид, Цыганок, Шидловский, Ящук

МПК: G01R 19/00

Метки: измеритель, параметров, сети, трехфазной, электрическойэнергии

...2,л,м,н соответственно), Видвходного напряжения преобразователя8 представлен на фиг. 2,е. В началекаждого периода не Формируется импульс (фиг. 2,о), который устанавливает сумматоры 12 и 13 в состояние"нуль". В моменты времени с = - 1Тх,иимпульсы с выхода умножителя 28 час-.тоты (Фиг. 2,г) запускают преобразователь 8 (кодируемые мгновенные значения напряжений отмечены точкамина фиг. 2,е).,Одновременно на выходых блока 29 Формируются импульсы,выбирающие константы, причем моментувремени с соответств)ет выбор кон 2 У 2 Устант ьи - и со - , которые постуи ипают на входы блоков 9 и 10 умножения соответственно, на другие входыкоторых поступает выходной код преобразователя 8, Эти коды перемножаются в блоках 9 и 10 и суммируются а...

Номер патента: 810730

Опубликовано: 07.03.1981

Авторы: Гринберг, Коростылева, Пытель, Спасский, Трахтенберг, Юшкевич

МПК: C08F 246/00

Метки: дляпромывочных, жидкостей, реагентов

...течение 1,5 ч, Далее добавляют30 100 масс, ч. воды, 44 масс, ч. 30%-ного810730 Таолпца Г 1 араметры раствора Нлпмсповакис раствора С 1.1 С 1 о, мг/см." СНСь мг/см)3, см Ь;, мм Т, сск 1 линистый (глина Розвадского месторождения, комовая, гидросгиодистая)То же, с добавкой 0,3 об. % продукта 25 1,28 37 1,27 10 27 Таблица 4 Параметры раствора Наименование растворамг,см К, мм В, смз Т, сок Малоглинпстый Махарадзенский бентонит) То же + 0,22 об. % рсагента1,04 0,5 17 24 23 1,04 0,5 52 Таблица 7 Параметры раствора Ьамсеюванис растворл(по объему) гппапа 25 Раствор загустел, вязкость очень высокая, не поддается измерению 1,28 раствора КаОН и нагревают при 92 - 94 С в течение 5 ч. Получают однородно рас. пределенный вязкий бурый продукт.Действие...

Номер патента: 809437

Опубликовано: 28.02.1981

Авторы: Аржаник, Гринберг, Дрейманис, Рутманис

МПК: H02M 7/48

Метки: квазисинусоидальноготрехфазного, много-ступенчатого, формирования

...такта, линию 17 задержкитретьего такта, логические элементы18-20 ИЛИ, вспомогательные логические элементы 21 и 22 И, блоки 23-25 Зроперационных усилителей, ключи 2631 с двухсторонней проводностью,весовые резисторы 32-34, резистор35 обратной связи, а также резисторы 36 и 37, 35На временных диаграммах работыустройства по фиг.З обозначены выходные имгульсы Имп.т.част. блока 3,выходные импульсы Вых.16 и Вых.17блоков 16 и 17 соответственно, выходные разряды а-аТ реверсивного сдви- фгающего регистра, сигнал ОТ, единичного выхода блока 7, сигнал ОТО нулевого выхода блока 7, сигналединичного выхода блока 9, сигналО 9 нулевого выхода блока 9, сиг9 онал 3 Т счетного входа блока 8, первый выходной разряд Ь блока 8 (младший), второй выходной разряд...

Номер патента: 808171

Опубликовано: 28.02.1981

Авторы: Алешин, Гринберг, Дубоносов, Лашевич, Малькова, Портнов, Халамез, Яковлев

МПК: B21B 21/00

Метки: клеть, рабочая, роликового, стана, труб, холоднойпрокатки

...перекос шпинделя, раз гружает о 3 раэумый ползуном и втулкой подшийник скольжения и устраняет изгибающую нагрузку на трубу.нагрузку на рабочие ролики, предотвратить дефекты на наружной поверхности т;дасстеиюых труб, повысить срок служь елэментов клети за счет равномерного износа трущихся поверхностей,Рабочая клеть роликового стана хогодной прокатки ,труб, содержащая толстостенную втулку, смонтированные в ней огорные калиброванные планки, взаимодействующие с ними рабочие ролики, несущий рабочие ослики сепаратор с кпыццсой на переднем конце и шпинделем соединенный с подвижным от привода 1 юлжуном, ,размещенным в толстостенной вулке, отличаюш ачся тем, что, с целью повышения качества поверх носки труб, она снабжена катками, установленными...

Номер патента: 806767

Опубликовано: 23.02.1981

Авторы: Авербух, Беневоленский, Гринберг, Дакалов, Елинсон, Котельников, Майоров, Некрасов, Праздников, Ревин, Рябов, Савелов, Тиц, Филиппов, Хейфец, Целиков

МПК: C21B 7/18

Метки: доменной, загрузочногоаппарата, печи, распределитель, шихты

...в шахтную печь направлякщее устройство 1 устанавливают относительно односкатной воронки 2 таким образом, что выгруэочное окно 3 оказывается смещенньм относительно наибольшего радиуса вылета (Р рк ) направляющего устройства 1. Затем подают материал в односкатную воронку 2, которую при этом вращают совместно с направляющим устройством 1 в направлении от наибольшЕго радиуса вылета(Я,рк к выгруэочному отверстию 3 воронки 2. Пройдя -через выгруэочное отверстие 3, материал попадает на наклонную рабочую поверхность направляющего устройства 1, сходя с которой он укладывается на колошник широкой кольцевой полосой равномерной толщины в радиальном направлении.Этот эффект является результатом совместного действия на частицы шихты, истекающей из...

Номер патента: 801988

Опубликовано: 07.02.1981

Авторы: Гринберг, Лобанов, Межвинский, Фатуев

МПК: B23B 27/00

Метки: резец

...на участке сопряжения режущих кромок позволяет разделить сходящий поток сложной стружки на отдельные потоки и засчет этого значительно снизить усилия резания.Выполнение глубины подточки большей величины подачи обеспечиваетстабильное разделение сходящей стружки на отдельные потоки.На фиг. 1 показан вид резца вплане; на фиг. 2 - вид слева фиг, 1,Резец имеет две главные режущиекромки 1 и 2, образованные пересечением передней поверхности 3 и задних граней 4 и 5. На участке сопряжения кромок 1 и 2 выполнена подточ ка 6, вспомогательные режущие кромки 7 и 8 которой поднутрены и образуют вспомогательные углы в планеР и Р больше 0 . Глубина подточкивыполнена больше величины подачи 20понПри работе резца на вреэание припоперечной подаче Я в...

Номер патента: 801913

Опубликовано: 07.02.1981

Авторы: Алешин, Гринберг, Дубоносов, Лашевич, Малькова, Портнов, Халамез, Яковлев

МПК: B21B 25/02

Метки: оправки, установки

...стержень, составленный из двух частей-передней 1и задней 2 и механизма поворота 3,который соединен с задней частьюстержня. Передняя часть стержнянесет оправку 4, обе части стержнясоединены между собой охватывающейях втулкой 5, которая жестко зафиксирована с задней частью шпонкой, а впередней части стержня втулка установлена с зазором, Втулка 5 имеетоткрытые диаметрально расположенныепазы 6 под палец 7, который вставлен в сквозное диаметральное отверстие, выполненное в конце переднейчасти стержня.Угловой размер пазов выбираетсяв зависимости от угла поворота механизма поворота 3 и трубы 8 во времяее деформации роликами 9,Устройство работает следующим образом,Во время действия механизма поворота ведущей является задняя частьстержня, Он...
