Номер патента: 1363161

Опубликовано: 30.12.1987

Авторы: Авкштоль, Грейвулис

МПК: G05D 16/20

Метки: давления, насоса

...- гидросеть оказывается меньше необходимого для квазиоустановившейся работы. Это может быть причиной большого перерегулирования и колебаний. В этих условиях устройство действует следующим образом, Блок 11 формирования стабилизирующего сигнала преобразует данные о скорости электродвигателя 6, поступающие с датчика 9 скорости электродвигателя, в напряжение управления, при котором эта скорость в случае постоянной нагрузки остается неизменной. Блок 12 оценки погрешности сравнивает напряжение управления на выходе блоков 11 и 4. Если разница между ними превышает величину возможной погрешности, с которой блок формирования 11 стабил зирующего сигнала вырабатывает управляющее напяжение, то блок 12 оценки погрешности подает сигнал на...

Номер патента: 1356173

Опубликовано: 30.11.1987

Авторы: Авкштоль, Грейвулис, Рыбицкий

МПК: H02P 7/74

Метки: асинхронный, вентильный, каскад

...отключением ключевых элементов, которые отключают управляемыеключевые элементы 29, 30. Продолжительность включения в цепь звена постоянного тока резистора определяется 25,частью схемы, состоящей из датчиков24-26, ПИ-регуляторов 31, 32, тиристоров 33, 34, компараторов 35, 36,генераторов 39, 40 пилообразногонапряжения, блоков 37, 38 включения 30управляемых ключевых элементовРаботу этой части схемы рассмотрим напримере регулирования продолжительности включения регистра 27,73 4фазе. Снижение напряжения интегратора 34, а следовательно, и рост тока в фазе продолжается до тех пор, пока соотношение между выпрямленным током ротора и током первой фазы звена постоянного тока не станет оптимальным. Блок 21, подавая сигнал на блок 41 и...

Номер патента: 1352608

Опубликовано: 15.11.1987

Авторы: Авкштоль, Грейвулис, Рыбицкий

МПК: H02P 7/62

Метки: асинхронного, возбуждения, двигателя, двухфазного, колебаний, маятниковых, ротора

...нуль от отрицательныхзначений к положительным, подсоединенвход триггера 15,фиксирующего перехододнофазного вторичного напряжения40первой вторичной обмотки через нульот положительных значений к отрицательным. Выключатели 16 и 17 подсоединены к ХК-триггеру 18, Выход ХКтриггера 18 соединен с формировате 45лем 19 импульсов, подключенным к управляющему переходу тиристора 4, Навыходе 1 К-триггера 18 установлен также одновибратор 20, к выходу которого подключен элемент И 21, соединенный с триггером 15, К выходу элемента И 21 подключены формирователи 22и 23 импульсов, подсоединенные к управляющему переходу тиристоров 6 и 9соответственно, а также - к одновиб 55 ратору 24. Выходы одновибратора 24и триггера 14 подключены к входу элемента И 25, на...

Номер патента: 1345284

Опубликовано: 15.10.1987

Авторы: Абулс, Грейвулис, Кузьмин

МПК: G01R 31/02, H02H 7/08, H02H 7/10 ...

Метки: защиты, трехфазных, электроустановок

...из фаз А или Свеличина первичного тока, которая перемагничивает сердечник 4 или 5 спрямоугольной петлей гистерезиса,принимает нулевое значение.При этомодин из сердечников 4 или 5 насышается однополярными импульсамн тока. В результате этого в выходной обмотке 10 не формируются импульсы, Селектор 11 импульсов вырабатывает сигнал на отключение защищаемой электроустановки,В случае обрыва фазы обмотки В 0 (не показана), в которой не установлен сердечник с прямоугольной петлей гистерезиса,или при двухфазномкоротком замыкании между фазами А иВ векторы токов фаз А и В имеют противоположные направления. Импульсытоков, поступающие на контрольныеобмотки 2 и 3 магнитного сердечника1, имеют примерно одинаковые амплитудные значения, Результирующий маг...

Номер патента: 1339673

Опубликовано: 23.09.1987

Авторы: Грейвулис, Стабулниек, Шинка

МПК: H01F 21/06, H01F 29/00

Метки: дроссель

...относится к электронике и может быть использовано для регулирования и ограничения тока в усройствах распределения и потребления электрической энергии.Целью изобретения является увеличение диапазона регулирования индуктивности дросселя.На чертеже представлен предлагаемый дроссель.Устройство содержит ферромагнитный магнитопровод, состоя 1 ций из нескольких П-образных сердечников 1 - 4, установленных соосно и с регулируемым зазором друг относительно друга и 1-образного сердечника 5, установленного также с регулируемым зазором относительно крайнего Г 1-образного сердечника 4, обмотки б - 9, размещенные соответственно на одном из стержней каждого П-образного сердечника и соединенные согласно-последовательно. В предлагаемом усройстве...

Номер патента: 1312694

Опубликовано: 23.05.1987

Авторы: Грейвулис, Петров

МПК: H02K 19/24

Метки: бесконтактный, датчик, скорости

...магнитных потокови ф в воздушных зазорах 16 и17 соответственно под разомкнутымимагнитопроводами 1 и 2 статора пульсируют во времени с амплитудой фотносительно постоянной составляющейфр по следующим законам:Ф = Фр+ Фсоз (ы +м) )С)фг = фр+ ф,соя /ы- ы 2(й +Ы)где Ы - электрический угол сдвигамежду разомкнутыми магнитопроводамии 2,В общем случае О ( Ы ( 2так какк якорным обмоткам 5 и 6 подсоединены выпрямители 18 и 19 соответственно.В результате изменения указанныхпотоков во времени в якорных обмотках 5 и 6 индуцируются соответствующие ЭДС:,ц = - 11=1 ф(ы,+ )зп (ц+к/ы,-ог / + 6,где М - число витков в каждой изякорных обмоток 5 и 6.Посредством выпрямления выпрямителями 18 и 19 и сглаживания фильт рами 22 и 23 на выходе последних при условии...

Номер патента: 1309237

Опубликовано: 07.05.1987

Авторы: Грейвулис, Петров, Ранкис

МПК: H02P 5/16

Метки: постоянного, электропривод

...к синусоидальному. При этом прерыватели 13 - 15 регулируют и постоянный ток роторной обмотки. Поочередным отпиранием то одной, то другой пары тиристоров (то пары 7, 8, то пары 9, 10) в коммутаторах обеспечивается изменение полярности тока в соответствующей статорной обмотке. Запирание предыдушей пары включенных тиристоров коммутатора реализуется естественно в момент спада тока обмотки статора до нуля при выключенном прерывателе. Диоды 11 и 12 в коммутаторах 4 - 6 служат для создания контуров гашения электромагнитной энергии статорных обмоток. Дроссели 16 - 18 и диоды 21 - 23 служат для обеспечения постоянного тока в роторной обмотке и гашения ее электромагнитной энергии при размыкании соответствующего прерывателя. Частота вращения...

Номер патента: 1288832

Опубликовано: 07.02.1987

Авторы: Грейвулис, Елохов, Лейманис, Петров, Силиневич, Узарс

МПК: H02K 23/66

Метки: коллекторная, совмещенная, электрическая

...10, являющиеся полюсами тахогенератора. Пакеты 5 - 7 жестко соединены между собой, причем пакеты 5 и 7, а следовательно, полюса 9 и 10 выполнены с одинаковой осевой длиной 1. Полюса 9 и 10 тахогенератора совмещены в одной радиальной плоскости. Ширинаьполюсов 9 и 10 тахогенератора в тангенциальном направлении равна ширине раскрытия пазЫ ротора 2 у его периферии и равна величине Ь, Полюса 9 и 1 О тахогенератора отделены от ротора 2 соответственно воздушными зазорами 11 и 12 равной величины.Главные полюса 8 отделены от ротора 2 воздушным зазором 13, охвачены обмоткой 14 возбуждения. Катушки 15 и 16 генераторной обмотки расположены на полюсах 9 и 10 соответственно и имеют одинаковое число витков У и соединены между собой...

Номер патента: 1272466

Опубликовано: 23.11.1986

Авторы: Авкштоль, Грейвулис, Рыбицкий

МПК: H02P 7/74

Метки: асинхронный, вентильный, каскад

...второго блока 14 формирования импульсов, выход которого связан с управляющим входом блока 15 группового гашения вентилей, имеющего четыре силовых вывода, первый из которых соединен с выводом анодной группы тиристоров 7,9 и 11 инвертора 5, второй, третий и четвертый силовые выводы блока 15 соеди 1 О 5 20 25 30 35 40 улучшаются энергетические показатели электропривода. Устройство содержит блок 12 формирования импульсов,соединенный с блоком 18 управлениязакорачиванием тиристоров и черезблок 13 управления коммутацией с блоком 14 формирования импульсов, который подает команду на блок 15 группового гашения тнристоров 6-11. 2 ил, 1272466ристор 10, Для этого блок 18 управления закорачиванием тиристоров подает сигнал на блок 12 формирования...

Номер патента: 1272465

Опубликовано: 23.11.1986

Авторы: Авкштоль, Грейвулис, Рыбицкий

МПК: H02P 7/74

Метки: асинхронный, вентильный, каскад

...тока 1 были равны между собой, для всех импульсов противо-ЭДС 20 поддерживаются равными между собой интегралы разности ЭДС 20 инвертора и выпрямленной ЭДС 19 ротора за время импульса. Это является достаточным условием уменьшения тока на М одинаковую величину в течение каждого импульса противо-ЭДС (время 0 + Т, фиг.2). Для пауз между импульсами противо-ЭДС 20 поддерживаются равными интегралы выпрямлен- р ной ЭДС 19 ротора за время паузы время , + ,)Это необходимо для того, чтобы за время каждого отключения инвертора 4 ток 11 возрастал на одинаковую величину. 40 Данные условия в процессе управления осуществляются следующим образом.В момент подключения инвертора 4 4 третий интегратор 13 сбрасывается и начинает вырабатывать...

Номер патента: 1254574

Опубликовано: 30.08.1986

Авторы: Грейвулис, Петров

МПК: H02K 19/22

Метки: вращения, углового, ускорения, частоты

...активные сопротивления 28-31 целесообразно выполнить регулируемыми (на фиг.2показано стрелками). Попарно соединенные катушки 10 и 11, 14 и 15,18 и 19, и 22 и 23 выходной обмоткичерез сопротивления 28-31 включеныв каждой паре идентичным образом,т.е. либо только согласно, либотолько встречно,Кроме того, на каждом четном сердечнике 2,4,6,8 размещены катушки 12,16,20 и 24 выходной обмотки постоянного тока, соединенные междусобой последовательно-согласно. Приэтом каждая из этих катушек выполнена с числОм ВиткОВ И 4Для получения закона распределения магнитной проводимости в воздушном зазоре 27, близкого к синусоидальному, необходимо, чтобы отношение ширины зубца вэ ротора 25 к величине его зубцового деления С было в пределах 0,325-0,350...

Номер патента: 1252904

Опубликовано: 23.08.1986

Авторы: Авкштоль, Грейвулис, Рыбицкий

МПК: H02P 7/62

Метки: асинхронный, вентильный, каскад

...и через негоначинает протекать выпрямленный исглаженный ток ротора Одновременноинтегратор 10 начинает вырабатывать .игцал, пропорциональный интегралу от ротиво-ЭДС ицвертора 4 по времени, Этот сигнал подается на нуль-орган 15, Где сравнивается с сигналом от блока 13 коррекции управляющего сигнала, Когда сигнал от интегратора 10 достигает величины сигнала от блока 13, тогда нуль-орган 15 срабатывает и запускает второй формирователь 9 10 импульсов, который включат управляемый переключатель 7 и осуществляет сброс интегратора 10 (время фиг.3), Под действием противо-ЭДС ток из.инвертора 4 коммутируется в управ ляемый переключатель 7. Далее процессы повторяются в описанном порядке, Управляемый генератор 11 рабочих частот задает частоту...

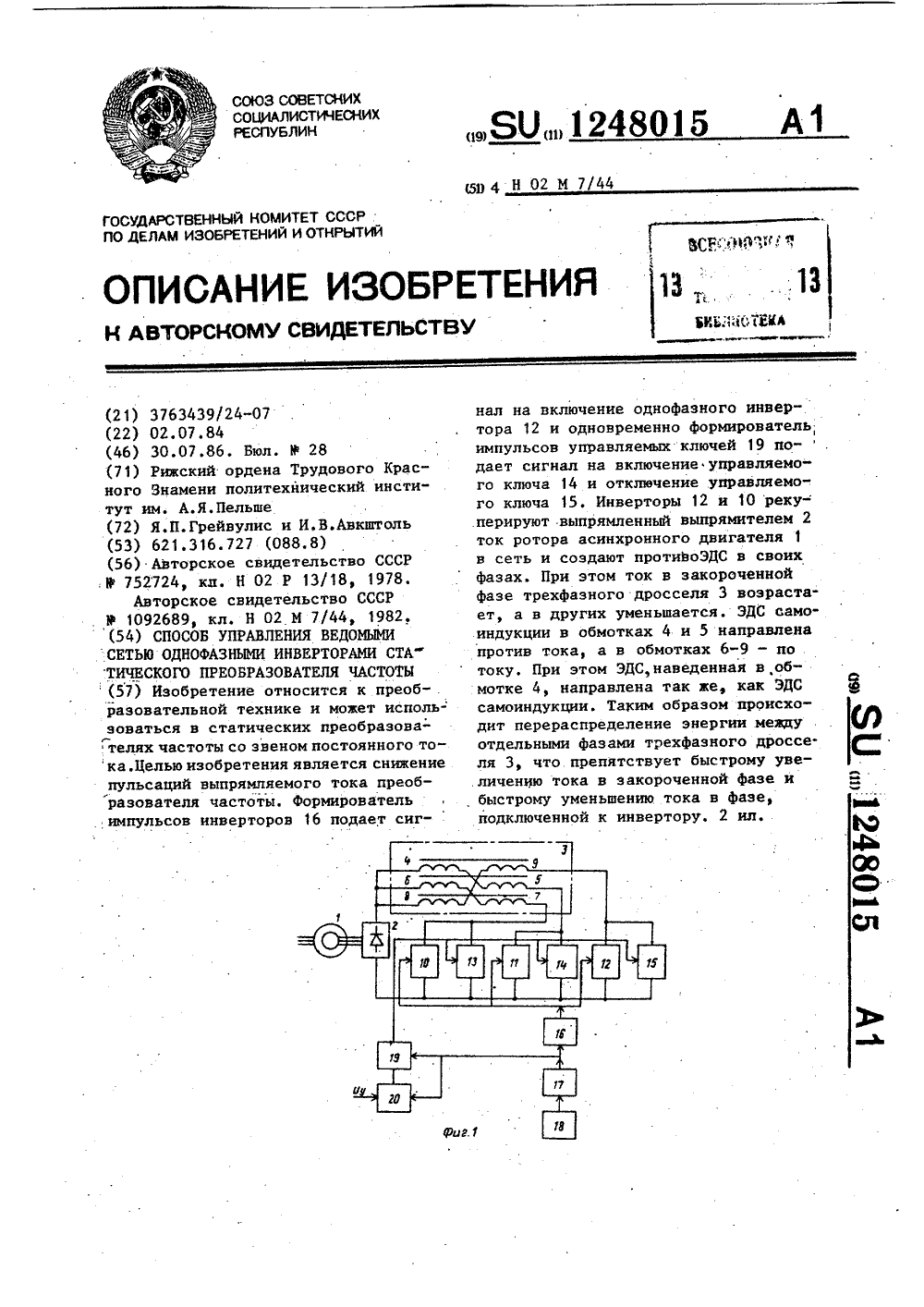

Номер патента: 1248015

Опубликовано: 30.07.1986

Авторы: Авкштоль, Грейвулис

МПК: H02M 7/44

Метки: ведомыми, инверторами, однофазными, преобразователя, сетью, статического, частоты

...времени С -й - между3 4обмотками 8 и 7, 6 и 5. В любой мо мент времени (фиг. 2) два однофазныхинвертора инвертируют энергию скольжения в сеть, а один однофазный инвертор закорочен. 5 О 15 20 образователя частоты, заключается в следующем.Предположим, в первый момент вре. мени (С фиг. 2) формирователь 16 импульсов инверторов подает сигнал на включение однофазного инвертора 12 и одновременно формирователь 19 импульсов управляемых ключей подает сигнал на включение управляемого ключа 14 и отключение управляемого ключа 15. Однофазный инвертор 12, а также ранее включенный однофазный инвертор 10 рекуперируют выпрямленный выпрямителем 2 ток ротора асинхронного двигателя 1 в сеть и создают противоЭДС в своих фазах. При этом ток в...

Номер патента: 1243066

Опубликовано: 07.07.1986

Авторы: Авкштоль, Грейвулис, Рыбицкий

МПК: H02M 1/12

Метки: выпрямителя, выходного, пульсаций, сглаживания

...Ж, Раушская наб.,д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к электротехнике и может быть использовано в качестве быстродействующего фильтра мостового выпрямителя.Цель изобретения - расширение 5 функциЬнальных возможностей.На чертеже представлена электрическая схема устройства для сглаживания пульсаций выходного напряжения выпрямителя.Устройство содержит диод 1, через который параллельно входу устройства подключен конденсатор 2, Через диод 3 параллельно входу устройства подключена нагрузка 4. Неинверсный вход операционного усилителя 5, собранного по схеме повторителя напряжения, соединен с плюсом конденсатора 2. Параллельно нагрузке 4 включена цепь из резистора б, диода 7 и...

Номер патента: 1241362

Опубликовано: 30.06.1986

Авторы: Грейвулис, Петров

МПК: H02K 19/16

Метки: синхронный, тахогенератор

...2 нбудет иметь место раэвенство г = , поэтому число- не кратно числу 1Поскольку с= , соотно 1шение чисел 2,и 2 принимает вид ЕггЕ,9 М ф- где г ине кратны числу 9 . Для повышения точности целесообразно обеспечить ЕЕ,; г)ТакомУ числУдля любой гармоники (четной или нечетной) удовлетворяет выражение= 9 (1+К)11, где К = 1, 2, 3Поэтому 2Ег1(1+К)+1 Число Ег полюсов 2 или 3 полюсных систем 4 и 5 ротора 1 будет ц. , 30 лишь в том случае, если при любом целом числе К число 2 кратно числу1(1+К)+1поскольку -- дробное число. 35Аналогичное рассуждение распространяется на соотношение чисел Е, зубцов О магнитопровода статора 8 и Е полюсов 3 ротора 1 на стороне воздушного зазора 20. 40При Е=(1+К)Ив каядом из кольцевых воздушных зазоров 19 и 20.магнитный...

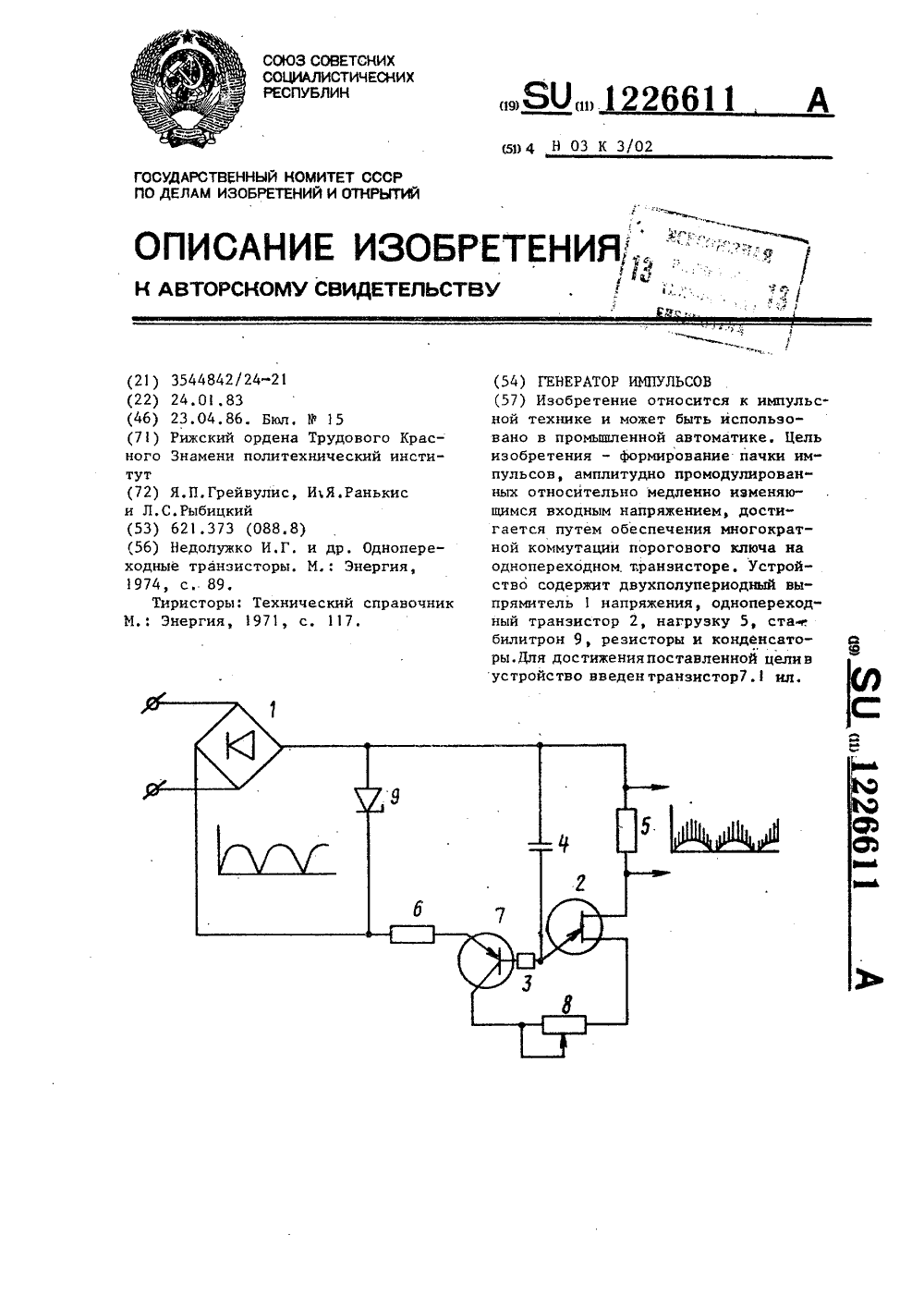

Номер патента: 1226611

Опубликовано: 23.04.1986

Авторы: Грейвулис, Ранкис, Рыбицкий

МПК: H03K 3/02

Метки: генератор, импульсов

...4 Изобретение относится к импульсной технике и может быть использовано в промышленной автоматике.Цель изобретения - формирование пачки импульсов, амплитудно промодулированных относительно медленно изменяющимся входным напряжением путем обеспечения многократной коммутации порогового ключа на оцпопереходном транзисторе.На чертеже представлена принципиальная электрическая схема устройства.Фориирователь импульсов содержит двухполупериодный выпрямительвходного напряжения, однопереходный транзистор (ОПТ) 2, эмиттер которого соединен со средней точкой последовательной цепи из, резистора 3 и конденсатора 4, первая база ОПТ 2 через нагрузку 5 соединена с выводом конденсатора 4 и первым выходным выводом выпрямителя 1, второй выходной вывод...

Номер патента: 1226030

Опубликовано: 23.04.1986

Авторы: Бамбе, Грейвулис, Зантс, Рыбицкий, Цубергс

МПК: G01B 7/14

Метки: датчик, линейных, перемещений

...этого равны между собой ЭДС, наводимые во вторичных обмотках 3, Так как они включены встречно, амплитуда их суммарной ЭДС равна нулю и выходной сигнал на наческого резонанса.На чертеже показан датчик линейных перемещений.Датчик содержит два П-образных сердечника 1 с размещенными на них первичными обмотками 2 и вторичными обмотками 3. Первичные обмотки 2 включены между собой последовательно-встречно, а вторичные обмотки 3 последовательно-согласно. Свободные концы первичных обмоток 2 подключены к источнику питания переменного тока, а к свободным концам вторичных обмоток подключены соединеняые меж. ду собой выпрямительный диод 4 и нагрузочный резистор 5., Напротив концов одного из сердечников 1 установлен с возможностью перемещения Х в...

Номер патента: 1187083

Опубликовано: 23.10.1985

Авторы: Грейвулис, Петров, Цубергс

МПК: G01P 3/48

Метки: тахометр

...цепь транзистора 2 перемагничивания введен разделительньш диод 6, ограничиваюший резистор 7 и обмотка 8, начало которой под. соединено к "минус" клемме выпрямителя 1. эо В разрядной цепи накопительного конденсатора 4 через разрядный ключ 9 включена обмотка 10, конец которой также подсоединен к "минус" клем. ме выпрямителя 1. В цени выходной обмотки 11 с магнитопроводом 12 включен диод 3 э 5 и преобразователь 14 частоты в среднее значение тока. Разрядный. ключ 9 содержит транзистор 15 и тиристор 16 (фиг. 2). Магни. топровод 12 и якорь его 17, прикрепленный к валу вращающего объекта 18, имеют прямоугольную петлю гистерезиса.Тахометр работает следуюшим образам,При разомкнутом положении магнитопровода 12 в выходной обмотке 11 ток...

Номер патента: 1170230

Опубликовано: 30.07.1985

Авторы: Блумберга, Вейденберг, Грейвулис, Царс

МПК: A01G 25/00, F24D 11/02

Метки: теплоснабжения

...Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к областиприменения тепловых насосов, преимущественно, для обогрева и получения горячей воды.Цель изобретения - стабилизацияКПД системы за счет интенсификациитеплообмена с почвогрунтом,На чертеже представлена принципиальная схема системы теплоснабжения.Система содержит зону накоплениявлаги 1, ограниченную коробчатымэкраном 2 из водонепроницаемого материала. Над дном экрана 2 уложентеплосъемньй трубопровед тепловогонасоса 3 с диаметром й. Перфорация4 боковой поверхности экрана 2осуществлена на глубине 0,5 м. Надзоной накопления влаги 1 уложенамульча 5 с уклоном в сторону зоны,На краях зоны аккумуляции влаги 1могут быть...

Номер патента: 1169093

Опубликовано: 23.07.1985

Авторы: Грейвулис, Петров

МПК: H02K 19/06

Метки: генератор, электрический

...19 посредством подшипника 20, а немагнитный вал 18 имеет возможность поворота относительно втулки 21 посредством подшипника 22. Подшипниковый щит 23 жестко скреплен с магнитопроводом 1 статора 2 и с подшипниковым щитом 24. Посредством шлицевых выступов 25 и 26, выполненных соответственно на втулках 19 и 21 и расположенных соответственно в шлицах подшипников щитов 23 и 24, последние, а также магнитопровод 1 статора 2, имеют возможность осевого перемещения относительно ротора 8, например, при помощи рукоятки 27 жестко скрепленной с подшипниковым щитом 24. Электрический генератор работает следующим образом. 5 О 15 20 25 30 35 40 45 50 55 При питании обмотки 3 возбуждения напряжением постоянного тока возникает магнитное поле, линии...

Номер патента: 1131012

Опубликовано: 23.12.1984

Авторы: Авкштоль, Грейвулис, Рыбицкий

МПК: H02P 7/46

Метки: асинхронно-вентильного, асинхронного, двигателя, каскада, скорости, структуре

...инвертора, увеличивают в целое число раз 55частоту замыкания управляемого ключа, а время его замыкания регулируют из условия постоянства вольт-се 12 2кундной площади импульса противоЗДС на каждом периоде коммутации.На фиг, 1 представлена блок-схемаустройства, реализукщего способ;на фиг, 2 - временные диаграммы противо-ЗДС инвертора и работы формирователей импульсов; на фиг. 3 - диаграмма изменения диапазона регулирования противо-ЭДС инвертора от частоты его включения,Устройство, реализующее способрегулирования скорости асинхронногодвигателя в структуре асинхронно-.вентильного каскада, содержит асинхронный двигатель 1 (фиг. 1), в цепи фазного ротора которого находятся последовательно соединенные выпрямитель 2, дроссель 3 и инвертор...

Номер патента: 1117782

Опубликовано: 07.10.1984

Авторы: Грейвулис, Петров

МПК: H02K 19/22

Метки: индукторная, электрическая

...выбирается из соотношенияХ, = (Х - 2)/2,где Х - суммарное число полюсов первого и второго роторов, причем Х/2 нечетное число.На фиг. 1 представлена предлагаемая машина, продольный разрез; на фиг. 2 - развертка электрической индукторной машины по окружности при предварительной установке полюсов первого ротора напротив полюсов второго, но со сдвигом их относительно середины, например, двух сердечников статора на четверть полюсного деления роторов (стрелками показано направление вращения каждого из них); на фиг. 3 - кинематическая схема привода, осуществляющего противонаправленное вращение первого ротора относительно второго, например; посредством зубчатой и цепной передач. Электрическая индукторная машина содержит 2, сердечников 1 - 4...

Номер патента: 1112515

Опубликовано: 07.09.1984

Авторы: Авкштоль, Грейвулис, Дирба, Рыбицкий

МПК: H02P 1/42

Метки: асинхронным, двухфазным, электродвигателем

...по отношению к начальной, далее чередуют подключение полуволн напряжения питания в указанной последовательности.На фиг. 1 показан график чередования полуволн однофазного напряжения, на фиг. 2 - структурная схема силовой части устройства, реализующего способ; на фиг. 3 - схема устройства, реализующего способ управления двухфазным асинхронным электродвигателем.Согласно предлагаемому способу (фиг. 1) определяют момент начала положительной полуволны первого периода питающего напряжения и производят подключение одной из фаз электродвигателя, а при определении момента положительной полуволны через нуль отключают электродвигатель от источника питания. После этого определяют момент перехода отрицаТельной полуволны через нуль и подключают...

Номер патента: 1112514

Опубликовано: 07.09.1984

Авторы: Авкштоль, Блумбергс, Грейвулис, Рыбицкий

МПК: H02P 1/42

Метки: асинхронным, трехфазным, электродвигателем

...полуволны первого полупериода питающего напряжения подключают фазу А, образуя пульсирующее магнитное поле. В момент перехода положительной полу- волны через нуль подключают фазу В к отрицательной полугодие этого же периода напряжения. Результирующий магнитный вектор поворачивается на 60 эл,град. После чего определяют момент перехода через нуль отрицательной полуволны первого периода питающего напряжения и положительную волуволну однофазного напряжения подключают к фазе С. В промежутке с момента подключения фазы С до изменения тока в фазе В до нуля результирующий магнитный вектор еще дополнительно поворачивается на 60 эл,град. Для следующих трех полу- волн напряжения питания определяют начала момента их перехода через нуль и...

Номер патента: 1108599

Опубликовано: 15.08.1984

Авторы: Авкштоль, Грейвулис, Рыбицкий

МПК: H02P 7/62

Метки: асинхронный, вентильный, каскад

...управляемого коммутатора, а катоды тиристоров уп%равляемого коммутатора подключены соответственно к трем выводам управляемого коммутатора, четвертый, пятый и шестой выводы которого подключены к одним выводам соответственночетвертой, пятой и шестой обмотокшестиобмоточного дросселя, другиевыводы которых соединены в звезду,нулевой вывод которой соединен скатодной группой вентилей мостовоговыпрямителя. На фиг. 1 изображена схема асинхронного вентильного каскада; на фиг. 2 - диаграммы напряжения во вторичных обмотках согласующего трансформатора инвертора, напряжения итока в фазе 1 согласующего трансформатора инвертора и последовательности работы тиристоров.Асинхронный вентильный каскад содержит асинхронный двигатель 1, вцепь фазного...

Номер патента: 1104634

Опубликовано: 23.07.1984

Авторы: Авкштоль, Грейвулис, Рыбицкий

МПК: H02P 7/62

Метки: асинхронный, вентильный, каскад

...инвертора, зашунтированныйуправляемым коммутатором и управляемым ключом, управляющие входе которых подключены к выходам соответствующих блоков формирования импульсов 2 3.Недостатком известных устройств30является неудовлетворительная формаинвертируемого напряжения из-за наличия высших гармонических составляющих, что приводит к снижению энергетических показателей и отрицательному влиянию на питающую сеть.Целью изобретения является улучшение энергетических показателей путемулучшения гармонического составаинвертируемого напряжения,Поставленная цель достигаетсятем, что в асинхронный вентильныйкаскад, содержащий в цепи ротораасинхронного двигателя мостовой выпрямитель, с выходом которого через 45дроссель связан вход управляемогоинвертора,...

Номер патента: 1094140

Опубликовано: 23.05.1984

Авторы: Грейвулис, Рыбицкий

МПК: H03K 4/08

Метки: генератор, пилообразного

...операционного усилителя и потенциальной обкладкой конденсатора, затвор. голевого транзистора соединен с ин вертирующим входом, операционного . усилителя, а сток полевого транзистора через резистор соединен с общей шиной устройства.50На чертеже приведена принципиальная электрическая схема генератора пилообразного напряжения.Устройство содержит операционный усилитель 1, собранный по схеме повторителя напряжения, конденсатор 2, потенциальная обкладка которого соединена с истоком полевого транзистора 3, резистсю 4, токоограничивающую цепь 5, включенную между выходом операционного усилителя 1 и потенциальной обкладкой конденсатора2, затвор полевого транзистора 3соединен с инвертирующим входом операционного усилителя 1, а сток полевого...

Номер патента: 1092689

Опубликовано: 15.05.1984

Авторы: Авкштоль, Грейвулис, Ранкис, Рыбицкий

МПК: H02P 7/62

Метки: асинхронный, вентильный, каскад

...генераторами импульсов периоду напряжения сети. генераторы импуль сов 51-53 связаны с формирователями импульсов 54-57, которые формируют управляющие сигналы для тиристоров управляемого коммутатора 26.Два триггера 58 и 59 уровня на пряжения на конденсаторе 30, соединены с соответствующими входами формирователей импульсов 54-57. Выходы генераторов импульсов 51-53 соединены с входами генераторов пилообраз-. 45 ного напряжения 60-62, выходы которых соединены с одними входами нуль- органов 63-65, другие входы которых соединены между собой и подключены к выходу блока синхронизации. Выходы нуль-органов 63-65 соединены соответственно с входами формирователей импульсов 66-68, выходы которых соединены с управляющими входами управляеьых...

Номер патента: 1081752

Опубликовано: 23.03.1984

Авторы: Грейвулис, Есавкин, Петров

МПК: H02K 19/16

Метки: синхронная, электрическая

...участвуют не все, а толькочасть зубцов статора, использованиеактивных материалов невысокое, что 40 увеличивает массу конструкции генератора. Выполнение части магнитопровода ротора, расположенной внутри обмотки возбуждения в виде гладкой цилиндрической поверхности не поэ воляет улучшить условия охлаждения гейератора, что в связи с необходимостью сохранения плотности тока в обмотке в допустимых пределах не позволяет уменьшить сечение обмоточного провода, что и свою очередь, повышает массу и габариты конструкции в целом.Целью изобретения является улуч.шение массогабаритных показателей и условий охлаждения.Указанная цель достигается тем, что в синхронной электрической машине, содержащей магнитопровод ротора с полюсами северной и южной...

Номер патента: 1040597

Опубликовано: 07.09.1983

Авторы: Грейвулис, Пиманов, Рыбицкий, Самушенок

МПК: H03K 3/281

Метки: мультивибратор

...теля 1 подсоединен к точке соединения характера зреэ резистор обратной связи меняется резисторов реезисто ов 4 и 5 зистивного делителяЗ 0 напряжения. К выходу операционного усичастота генерации, 3011 иоы 12шение стабиль лителя подключены резистор, диодыБель изобретения - повышение ста ильности генерируемых импульсов. и 18 образующие встречно-параллельноеУказанная цель достигается тем, что включение, и первичная обмотка 14ультивибратор содержащий операцион- трехобмоточного импульсного трансформень 1 й усилитель, один вход которого сое- тора, а к обмотке 1 - нагрузка динеч с одним иэ выводов резистора об- К диодам 12 и 13 подсоединена цепочка, ратной связи и с одной из обклацок состоящая иэ обмотки 17 и дополнительконденсатора,...
