Номер патента: 980185

Опубликовано: 07.12.1982

Авторы: Грейвулис, Ранкис, Рыбицкий, Цубергс

МПК: H01H 36/00

Метки: датчик, линейных, перемещений

...крайнем стержне магнитопровода8. В качестве подвижного элемента 25 использован якорь 10, На выходе моста 1 подключена йС-цепочка, состоящая из конденсатора 11 и резис тора 12, В цепи вторичной обмоткитрансформатора включен диод 13, 30 соединенный одним своим выводом сконденсатором 11 и интегрирующимприбором 14.Датчик работает следующим образом.В каждом полупериоде входного напряжения происходит заряд накопительного конденсатора 3 через резистор 2. ЗОдновременно производится питаниеЯС -цепи, конденсатора 11 и резистора 12, причем обмотка 9 и диод 13шунтируют конденсатор 11, При предварительном выполнении условия, что 1 Онапряжение на накопительном конденсаторе 3 становится равным напряжению на резисторе б, дальнейшеепонижение...

Номер патента: 970653

Опубликовано: 30.10.1982

Авторы: Берзиньш, Грейвулис, Ранкис, Рыбицкий

МПК: H03K 3/30

Метки: блокинг-генератор

...обкладка дополнительного конденсатора подключена к общей шине.На чертеже представлена принципиальная электрицеская схема предлагаемого блокинг-генератора,10Блокинг-генератор содержит первыйтранзистор 1, первый, второй резисторы 2 и 3 соответственно, второй транзистор 1, дополнительный конденсатор5, третий резистор 6, конденсаторобмотку 8 обратной связи. дополнительный транзистор 9 блокинг-генератора, коллекторную обмотку 10 трансформатора блокинг-генератора, диод11. 20Блокинг-генератор работает следующим образом.В исходном положении транзистор 1открыт, а транзистор 11 закрыт, Одновременно открыт дополнительный тран- дэистор 9, через коллекторно-эмиттерную цепь которого осуществляется заряддополнительного конденсатора 5 до...

Номер патента: 955486

Опубликовано: 30.08.1982

Авторы: Грейвулис, Зантс, Латковский, Стабулниек

МПК: H02P 7/62

Метки: асинхронный, вентильный, каскад

...каскад содерасинхронный электродвигатель 1, оба статора которого подключена к источпеременного тока, а обмотка ротора выпрямитель 2 подключена ко входу бразователя 3 частоты, выход которого лючен к первичной обмотке трансфор955486 Формула изобретения Составитель В. Боев Редактор Е. Папп Техред А. Бойкас Корректор Л. Бокшан Заказ 6172/75 Тираж 721 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4матора 4, вторичная обмотка которого соединена с входом непосредственного преобразователя 5 частоты, выходом соединенного с источником переменного тока.Работает устройство следующим образом.В момент подключения обмотки...

Номер патента: 904147

Опубликовано: 07.02.1982

Авторы: Блумбергс, Грейвулис

МПК: H02M 3/335

Метки: магнитотранзисторный

...к положительному зажиму ис"точника питания дроссель 6 и конденсатор 7 фильтра. Параллельно дросселю 6 подключен эмиттерно-базовыйпереход дополнительного транзисто9041 ЙУ 3ра 8, в эмиттер-коллекторную цепь которого подключена первичная обмотка импульсного трансформатора 9, вторичная обмотка которого соединена через двухполупериодмый выпрямитель 10 с зажимами источника питания.При отключении транзистора 1 происходит заряд конденсатора 7 черездиод 5 и дроссель 6. В момент прекра ощения заряда иэ-за наличия ЭДС обратной полярности в дросселе 6 открывается транзистор 8 и конденсатор 7 разряжается на испульсныйтрансформатор 9. Напряжение с вы- . ипрямителя 10 подается к источникупитания, обеспечивая рекуперациюэнергии, При окончании разряда,...

Номер патента: 888317

Опубликовано: 07.12.1981

Авторы: Блумбергс, Грейвулис, Рыбицкий

МПК: H02P 5/40

Метки: насоса, центробежного, электропривод

...реверсивный счетчик импупьсов 5, однополярный преобразователь код-аналог 6 и сумматор 7, бпок синхронизации 8, фазорегулятор 9, один вход которого соединен с блоком синхронизации 8, другой вход соединен с выходом сумматора 7, а выход - с формироватепем импульсов 10, последовательно. соединенный с ти ристорным регулятором напряжения 11, бпок обратной связи по току 12, соеди 40 няющий выход тиристорного регупятора напряжения 11 с одним из выходов сумматора 7, асинхронный эпектродвигатель 13, обмотка статора которого подключена к выходу тиристорного регупятора напряжения 11, электродвигатель 13 через ф датчик частоты вращения 14 связан с другим входом сумматора 7 и через центро бежный насос 15 и водопроводную сеть 16 - с датчиком...

Номер патента: 847491

Опубликовано: 15.07.1981

Авторы: Грейвулис, Рыбицкий

МПК: H03K 3/281

Метки: мультивибратор

...9 и 10, дополнительные конденсаторы 11 и 12, импульс35 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРпо заявке В 2603422/18-21,кл. Н 03 К 3/28, 13.04,78 (прототип). 3 8414 ные трансформаторы 13 и 14, времязадающие конденсаторы 15 и 16 в эмиттерно-базовых связях ключевого каскада на транзисторах, резисторы 17-20.Мультивибратор работает в автоко 5 лебательном режиме. В каждом пз двух полупериодов один из транзисторов открыт, а другой закрыт.Допустим, что транзистор 1 открыт, а закрыт транзистор 2. При открытом транзисторе 1 происходит заряд накопительного конденсатора 9. СКновременно в другом плече мультивибратора через формирующий транзистор 4 происходит разряд накопительного...

Номер патента: 832696

Опубликовано: 23.05.1981

Авторы: Грейвулис, Добряков, Ранкис

МПК: H02P 13/16

Метки: импульс-ным, регулято-pom, тиристорно, транзисторным

...силовых транзисторов.Цель изобретения - уменьшение мощности, потребляемой от источника смешения.Поставленная цель достигается тем, чтоустройство снабжено ключевым элементом, включенным между клеммой для подключения источника для управления и клеммой плюс источника смешения.На чертеже приведена принципиальнаясхема устройства.Активно -индуктивная нагрузка с обратным диодом 1 подключена к источнику питания через тиристор 2, параллельно которому подключены транзисторы 3, включенные по схеме Дарлинггона, в базовых цепях которых включены резисторы 4 смещения. Источник 5 смешения через ключевой элемент 6 соединен с базой входного транзистора.При включении тиристора 2 ключевойэлемент 6 размыкается и смещение с силовых транзисторов 3...

Номер патента: 788215

Опубликовано: 15.12.1980

Авторы: Грейвулис, Фабрициус, Цубергс

МПК: H01H 36/00

Метки: бесконтактный, переключатель

...выпрямительный мост 1, на выходе которого включены резистор 2 и зарядный резистор 3, конденсатор 4, транзистор 5 и тиристор 6, трансформатор с обмотками 7, 8 и 9 и дополнительный трансформатор с обмотками 10, 11 и 12, Обмотка дополнительного трансформатора 10 расположена Ма среднем стержне Ш -обраэ78823ного сердечника 13. Вторичные обмотки8, 12, 9 и 11 включены встречно. Йвижущийся элемент 14 выполнен из ферромагнитного материала.Устройство действует следующим обра 5зом.В каждом полупериоде входного напряжения происходит заряд через резистор 3накопительного конденсатора 4, В момент,когда напряжение на конденсаторе 4 ста- щновится равным напряжению на нагрузочном резисторе 2, происходит открытиетиристора 6 коллекторным током транзистора...

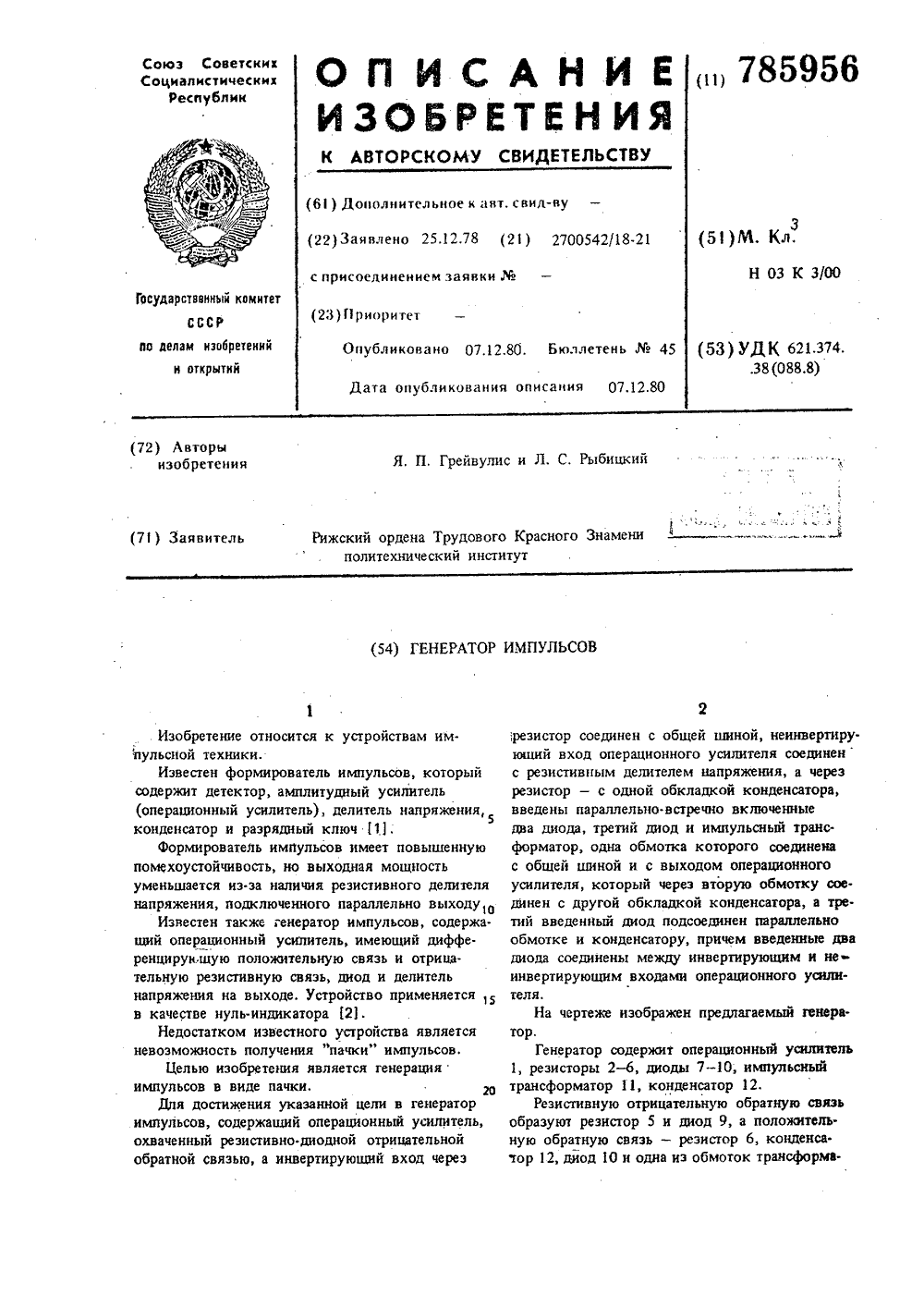

Номер патента: 785956

Опубликовано: 07.12.1980

Авторы: Грейвулис, Рыбицкий

МПК: H03K 3/00

Метки: генератор, импульсов

...содержит операционный усилитель 1, резисторы 2 - 6, диоды 7 - 10, импульсный трансформатор 11, конденсатор 12.Резнстивную отрицательную обратную связь образуют резистор 5 и диод 9, а положитель ную обратную связь - резистор 6, конденса. тор 12, дйод 10 и одна из обмоток трансформа.85956 Составитель А, ТимофеевТехред Н. Граб Коррек Ч. Демчик трова 1 едакто 8861/57 Тираж 995ВНИИПИ Государственного комитетапо делам изобретений и открьпий113035, Москва, Ж, Раушская наб., д исное тент", г. Ужгород, ул. Проектная, 4 ал 3 7тора 11. Гальваническая развязка осуществляет.ся при помощи трансформатора 11, установленного на выходе усилителя 2, Защита от перегрузок осуществляется при помощи диодов 7и 8.Действие устройства происходит...

Номер патента: 780164

Опубликовано: 15.11.1980

Автор: Грейвулис

МПК: H03K 3/28

Метки: ждущий, мультивибратор

...3 и 4, йС -цепь иа резисторе 5 и конденсаторе 6, диоды 7-10, пороговый элемент выполнен на диоде 11, резисторы 12-17, стабилитрон 18, нагревательный элемент на терморезисторе 19, элемент управления выполнен на транзисторе 20, терморезисторе 19, конденсаторе 21, диодах 9, 10, резисторах 16, 17 и дели теле на резисторах 13 и 15Устройство работает сЛедующимобразом.В каждом полупериоде входного напряжения заряжается конденсатор 21. 35 Угол прекращения заряца зависит только от отношения емкостного сопротивления к величине активнОго сопротивления заряда. Благодаря наличию транзистора 20, производится полный 4 О разряд конденсатора 21 в каждом полу- периоде. Поскольку величина сопротивления заряда зависит от температуры, то амплитуда выходного...

Номер патента: 765990

Опубликовано: 23.09.1980

Авторы: Берзиньш, Грейвулис, Рыбицкий

МПК: H03K 3/30

Метки: блокинг-генератор

...и 14, дополнительный транзистор 15и накопительный конденсатор 16. Выходом блокинг-генератора служит вторичная обмотка трехобмоточного трансформатора с диодом 17, ЗОРаботает блокинг-генератор следующим образом,В исходном положении транзистор 1открыт, а транзистор 2 закрыт.По цепи эмиттер-база транзистора 1диод 14 - диод 13 происходит заряд отисточника питания дополнительного конденсатора 12.Транзистор 15 закрыт,поскольку база имеет больше потенциалчем эмиттер. При подаче сигнала уйравления с полярностью, указанной на Фиг, 401, происходит закрытие транзистора 1.Начинается процесс формирования выходного импульса. Обмотка 11 импульсного трансформатора 7 еще больше усиливает положительную обратную связь и 45из-за разряда дополнительного...

Номер патента: 752755

Опубликовано: 30.07.1980

Авторы: Грейвулис, Рыбицкий

МПК: H03K 3/281

Метки: мультивибратор

...выполнен на базе транзисторов 1 и 2. Времязадающими ЛС-цепями являются конденсаторы 3 и 4 и резисторы 5, 6, 7, 8. Параллельно коллекторным резисторам 6 и 8 введены через диоды 9 н 10 накопительные конденсаторы 11 и 12 с формирующими транзисторами 13 и 14. Выходами служат импульсные трансформаторы 15 и 16.Параллельно диодам 9 и 10 включены конденсаторы 17 и 18 и обмотки импульсных трансформаторов 15 и 16.752755 ставитель В, Бугров Техред В, Серякова Редактор Г. Улыбина ектор Н. Федорова ипография, пр, Сапунова, 2 Мультивибратор работает в автоколебательном режиме,В каждом из двух полупериодов один изтранзисторов открыт, а другой закрыт. Продолжительность определяется временем 5разряда конденсаторов 3 и 4, подключенных к базам...

Номер патента: 748807

Опубликовано: 15.07.1980

Авторы: Грейвулис, Рыбицкий

МПК: H03K 3/281

Метки: мультивибратор

...1 подан "минусф, а на базу транзистора 2 - "плюс", Это приводитк увеличению коллекторного тока транзистора 1 и полному закрытию транзис, тора 2. Под действием приложенного кколлекторной обмотке напряжения магнитопровод трансформатора 5 перемагничи 25вается. Одновременно коллейторным током транзистора 1 происходит заряд че" рез диод 10 времязадачцего конденсатора 8,В момент времени, когда индукция ЗОдостигает в сердечнике трансформатора 5величины индукции насыщения, ток коллектора транзистора 1 резко увеличиваеэся до величины, определяемой током базы транзистора, В результате происхо- з 5дит лавинное запирание транзистора 1 иоткрывание транзистора 2,Одновременно открывается транзистор3; щккольку его базовый ток замыкает- ся...

Номер патента: 718876

Опубликовано: 29.02.1980

Авторы: Берзиньш, Грейвулис, Рыбицкий

МПК: H02M 1/14

Метки: выпрямителя, мостового, сглаживающий, фильтр

...транзисторе прямой проводимости, эмиттер которого соединен с катодом диода, аанод диода подключен к коллектору и че 5 рез ограничительный резистор к базе транзистора.На чертеже показана принципиальнаяэлектрическая схема сглаживающего фильтра.О Сглаживающий фильтр подключен к мостовому выпрямителю 1 и содержит диод 2,последовательно соединенный с конденсатором 3, ограничительный резистор 4 итранзистор 5 прямой проводимости, под 5 ключенные параллельно диоду 2, Последний выполняет функции отделителя, а функции ключа выполняют транзистор 5 и резистор 4, Параллельно диагонали мостовоговыпрямителя 1 подключен конденсатор 6 иО резистор 7, служащий нагрузкой,Сглаживающий фильтр является малоинерционным и действует следующим...

Номер патента: 705656

Опубликовано: 25.12.1979

Авторы: Грейвулис, Рыбицкий

МПК: H03K 4/83

Метки: генератор, пилообразного

...работает следующим образом.В каждом полупериоде входного напряжения при переходе кривой напряжения через нуль начинается заряд конденсатора 4 и дополнительного конденсатора б. Напряжение на конденсаторе определяет потенциал затвора полевого транзистора 3 по отношению к его истоку. Одновременно начинает протекать ток через цепь исток-сток полевого транзистора, который работает в триодной части выходкой характеристики 1 = й(П ). Линеариэация процесса заряда обеспечивается элементами: резистор 5 и дополнительный конденсатор б, а также особенностью, что схема питается от источника синусоидального напряжения, Длительность прямого хода импульса можно измерять705656 Составитель А.ГорбачевТехред М. КелеМеш КоррМЕЮЕТираж 1060 Подпидарственного...

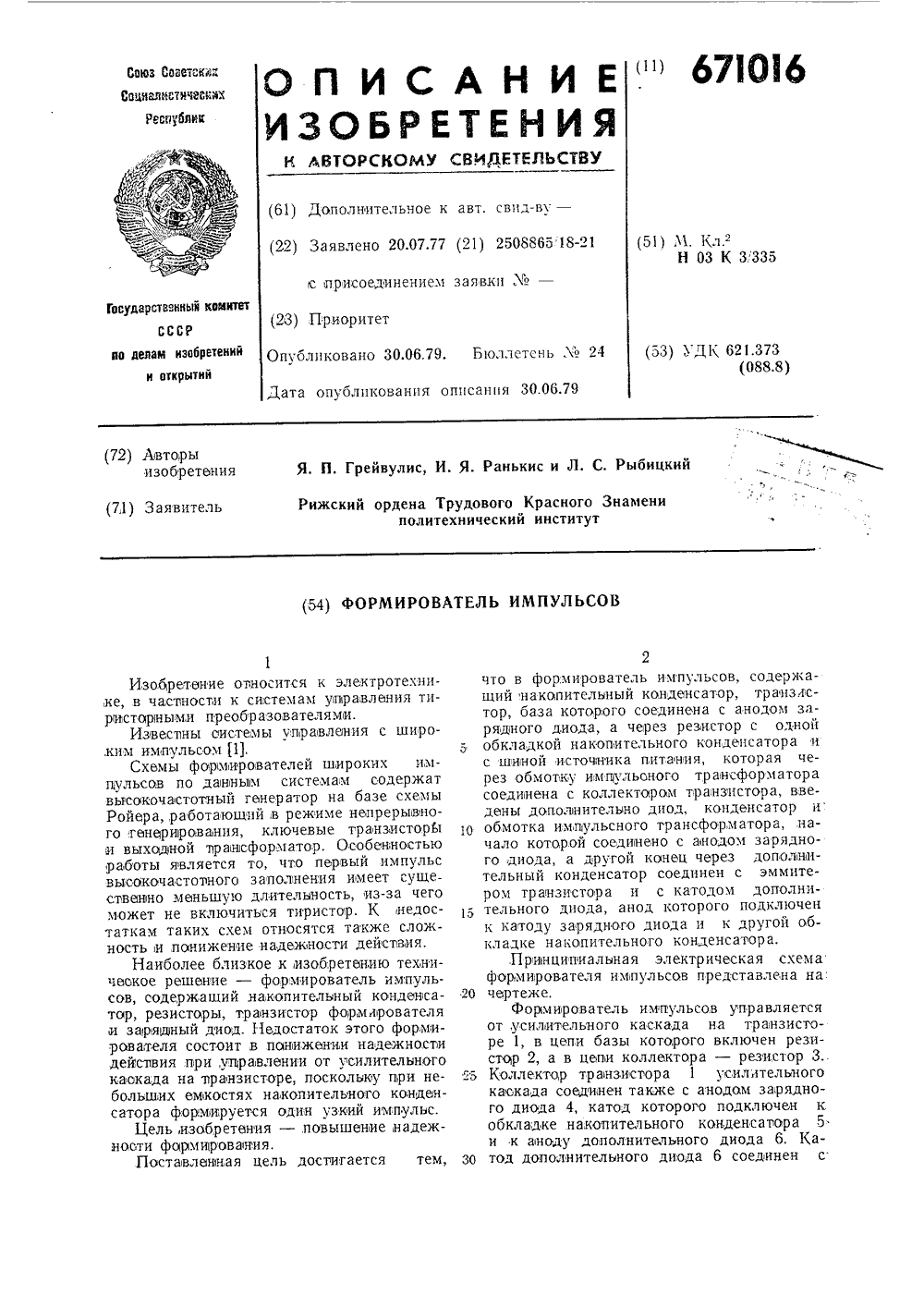

Номер патента: 671016

Опубликовано: 30.06.1979

Авторы: Грейвулис, Ранкис, Рыбицкий

МПК: H03K 3/335

Метки: импульсов, формирователь

...диода 6, Ка тод дополнительного диода 6 соединен с.3одной обкладкой дополнительного конденсатора 7 и с эмлттером транзистора 8. , Другая обкладка допюлнительного конденсатора 7 через дополнительную обмотку 9 импульсного трансформатора, имеющего также обмотки 10, 11, соединена с базой транзистора 8 и с анодом заурядного диода 4.Формирователь импульсов работает следующим образом.В исходном положении транзистор 1 открыт. Через зарясный диод 4 п 1 роисходит заряд,накопительного конденсатора 5, конденсатор 7 разряжен, транзистор 8 закрыт, поскольку его база имеет более высокий потенциал, чем эмиттер,При закрытии транзистора 1 праисходит запуск транзистора 8 через диомед 6, эмяттерно-базовый переход транзистор 8 и резистор 3....

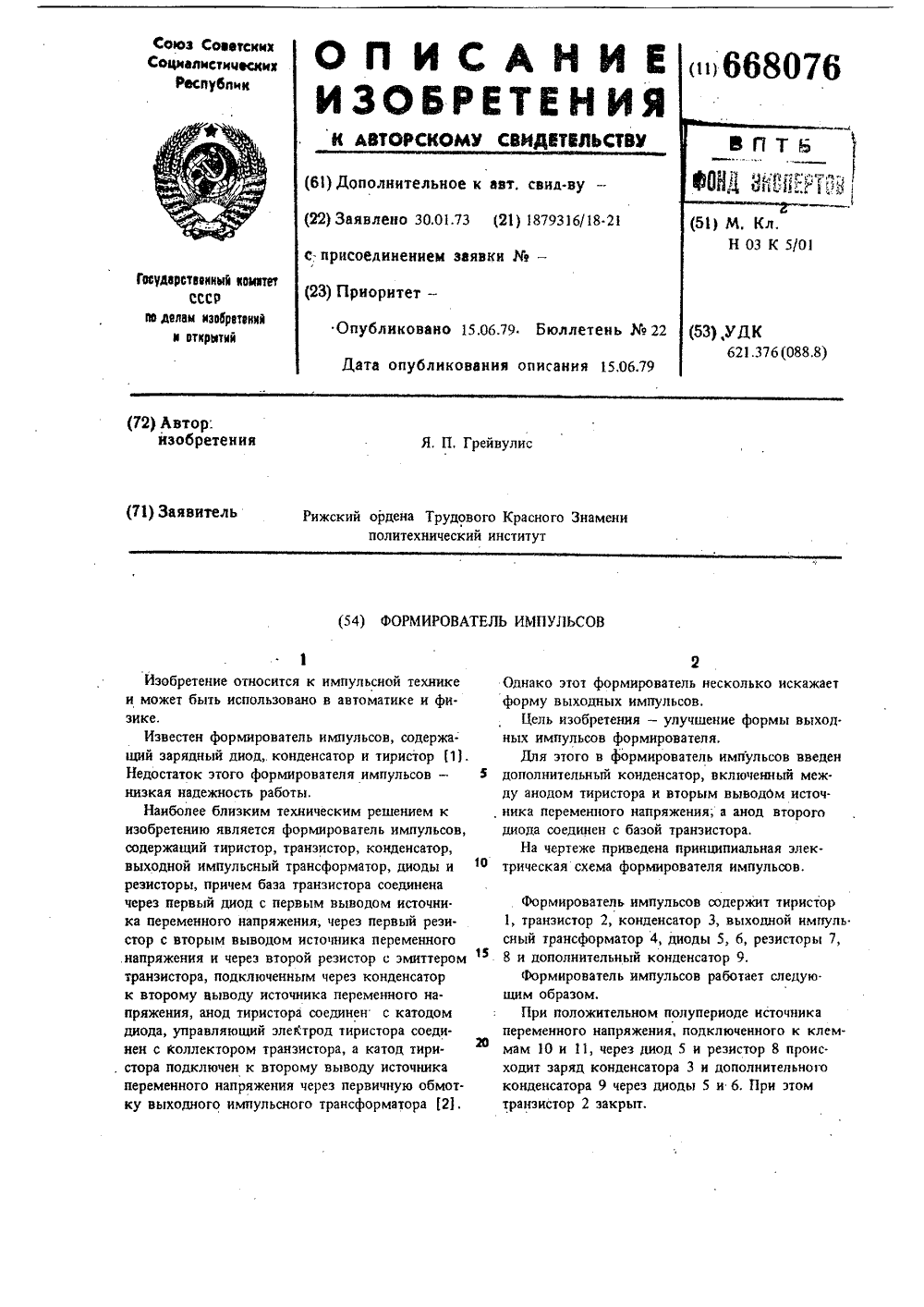

Номер патента: 668076

Опубликовано: 15.06.1979

Автор: Грейвулис

МПК: H03K 5/01

Метки: импульсов, формирователь

...напряжения; а анод втодиода соединен с базой транзистора.На чертеже приведена принципиальнаятрическая схема формирователя импульсо Формирователь импульсов 1, транзистор 2, конденсатор сный трансформатор 4, диод 8 и дополнительный конденсФормирователь импульсов шим образом.При положительном полуп переменного напряжения, по мам 10 и 11, через диод 5 и ходит заряд конденсатора 3 конденсатора 9 через диоды транзистор 2 закрыт.бб 8076 20 10 Ю. Еркин оставит Корректор С. Патрушева хред И, Астало актор Т, Юрчикова Заказ 3483/5 Тираж 1059 ПодписноеИПИ Государственного Комитета СССРпо делам изобретений и открытий5, Москва, Ж - 35, Раушская наб д, 4/5 13 иал ППП "Патент", г, Ужгород, ул. Проектная 3В момент времени, когда напряжение источйИ...

Номер патента: 641620

Опубликовано: 05.01.1979

Автор: Грейвулис

МПК: H02P 13/16

Метки: импульсов, полупроводникового, преобразователя, формирования

...Техред Э,Чуж угловаКоррект Т. Вашкови Редакт аказ 7537/54,ПНИИПИ Росу по дела 113035, Москва, Тираж ВЫВ Порственного комитета СССРизобретений и открытийРасушская наб,р д. 4 писно илиал ППП Патент, г.ужгород, ул.Проектная мгновенно действующий управляемый ключ замыкается и включает входной каскад Формирователя мощных импульсов, позволяющих при данной фазе усилить полученный импульс до необходимой величины. При этом конденсатор 2 быстро разряжается до нуля.Обычно считаем, что усреднение выпрямленного напряжения конденсатором происходит достаточно точно при условии, что постоянные заряда р. конденсатора больше 5-6 периодов при однополупериодном выпрямлении и 2,5- 3 . периодов при двухполупериодном выпрямлении. Поскольку...

Номер патента: 630598

Опубликовано: 30.10.1978

Авторы: Грейвулис, Спилве

МПК: G01R 31/02

Метки: возбуждения, двигателя, замыкания, землю, обмотки, синхронного

...причем контрольные обмотки включены встречно.На чертеже показана принципиальная схема устройства.Устройство содержит магнитный сердечник 1, две контрольные обмотки 2 и 3, анодную ц катодную группы вентилей 4 ц 5, контролируемую обмотку б возбуждения, трехфазныц трансформатор 7, выходные обмотки 8 и 9 с диодами 10 и 11, обмотку 12 возбуждения, резистор 13, селектор 14 импульсов. Зигзагообразной стрелкой 15 показано короткое замыкание обмотки возбуждения б синхронного двигателя на землю,Устройство работает следующим образом.При протекании тока возбуждения двига теля по контрольным обмоткам 2 и 3 магнитное состояние сердечника 1 не меняется,Изд.700Подписное Типография, пр. Сапунова, 2 поскольку этн обмотки намотаны встреч 1 ю. Переменный...

Номер патента: 601804

Опубликовано: 05.04.1978

Авторы: Грейвулис, Рыбицкий

МПК: H03K 3/30

Метки: блокинг-генератор

...12, 13 и два встречно, включенных диода 14, 15. Общая точка соединения диодов 14, 15 подключена к коллектору основного транзистора 1 и базе дополнительного транзистора 11. Коллектор дополнительного транзистор,а соединен с управляющим электродом тиристора 7, включенного между вьнводом дополнительной обмотки б трансформатора 2 и выводом диода ЗО 14. К точке соединения тиристора 7 с диодом60180-1 Составитель 1 О. Еркин Техред И. Рыбкина Редактор Т. Орловская Корректор И. Симкина Подписное Заказ 180/341 Изд. Мо 135 Тираж 1087 НПО Государственного комитета Совета Министров СССР по делим изобретений и открытий Москва, К, Раушская наб., д. 4/5Тип, Харьк, фил, пред, Патент 14 подключен вывод, первого конденсатора 12, другой вывод которого через...

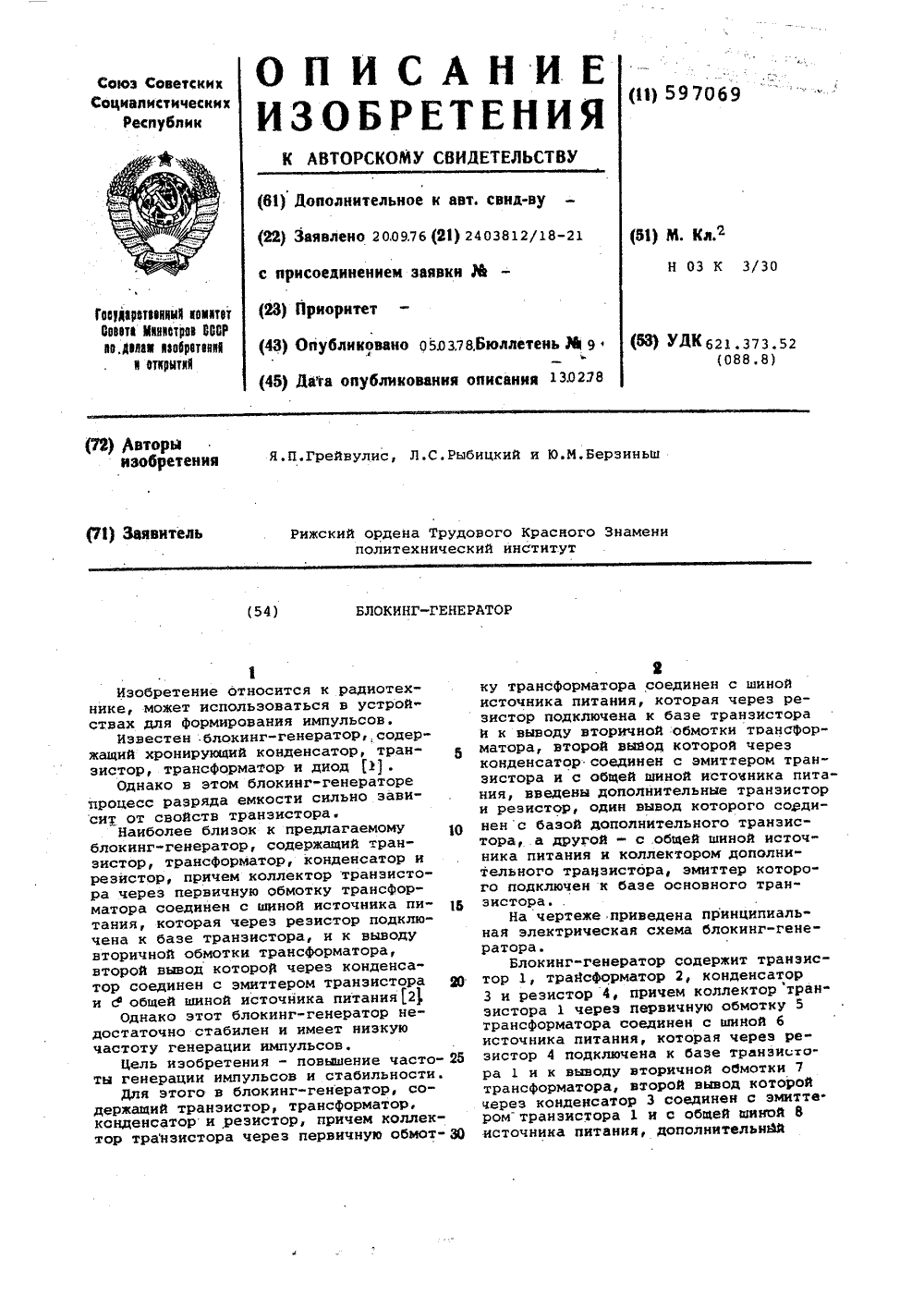

Номер патента: 597069

Опубликовано: 05.03.1978

Авторы: Берзиньш, Грейвулис, Рыбицкий

МПК: H03K 3/30

Метки: блокинг-генератор

...транзистора.На чертеже приведена принцная электрическая схема блокиратора.Блокинг"генератор содержит тратор 1, трансформатор 2, конденсат 3 и резистор 4, причем коллекторэистора 1 через первичную обмотку 5 трансФорматора соединен с шиной бисточника питания, которая через ре"зистор 4 подключена к базе транзистора 1 и к выводу вторичной обмотки 7 трансформатора, второй вывод которой через конденсатор 3 соединен с эмиттером транзистора 1 и с общей шиной 8 источника питания, дополнительнйй597069 Формула изобретения оставитель Ю.Еркинехред Э.Чужик ектор С.ямалова Редакт.;-. Б.федото писное ов ССС 7овета Минии открытийкая наб.,Тираж 108 рственного комитета по делам изобретений Москва, К, Рауш каэ 116953 ЦНИИНИ Госуд ПП Патентф, г, Ужгород,...

Номер патента: 540304

Опубликовано: 25.12.1976

Авторы: Грейвулис, Путныньш

МПК: H01H 47/18

Метки: времени, действия, зависимой, реле, характеристикой

...собранного на транзисторах 10 и 11, подключен кон О денсатор 2 импульсного блока 1, Таким образом, длительность опрокидывания триггера Шмитта определяется импульсом на конденсаторе 2. Интегрирующий блок 8 управляется ключевым транзистором 12. Реагирующий ор ган 9 собран на базе двухкаскадного усилителя постоянного тока, Питание устройства осуществляется источником постоянного тока ИУстройство работает следующим образом.Импульсный блок формирует в каждом 20 периоде входного напряжения (тока) пикообразный импульс, Триггер Шмитта 7 осуществляет модуляцию этих импульсов, т. е. образует прямоугольные импульсы, длительность которых прямо пропорциональна сред нему значению входного напряжения (тока).Этим достигается увеличение точности действия...

Номер патента: 530433

Опубликовано: 30.09.1976

Авторы: Грейвулис, Журидов, Рыбицкий

МПК: H03K 3/281

Метки: мультивибратор

...1 эазряда конденсатО 1 эа 9 закрытыи транзисто 1 э 1Откр 5 ыва тся и мульти щвибратор переклиочаегся Во второе устой и бвое положение,Одновременно происходит разряд кснденсатора 3, поскольку дополнительпый транзисто 1 э 2 Окйыва-тся, бысгэо Раз 1 эяэкаетсяконденсатор 3 через импульсный транс.,эр;и= 30тор 1. Зто позволяет фо 1 эми 1 эовать узкие идостаточно мощные импульсы.При открытии транзистора 12 появляется ток В импу льсном грапсф 01 эмато 1 эе пз +за наэшчия соединения к коллектору, Это ОбусЛОВливает не голько уВ.личепи моцности выходных импульсов, а также улучшение фронВ дальнейшем начинается процесс разряда кэнденсагора 1.0 и заряда конденсатора 14.формула изобретения М лу ьтивибрато 1 э, содержащий два симметричных плеча,...

Номер патента: 529501

Опубликовано: 25.09.1976

Авторы: Грейвулис, Цубергс

МПК: H01H 36/00

Метки: бесконтактный, переключатель, путевой

...выходе,Таким образом, бесконтактный путевойпереключатель имеег повышенную надежность действия, поскольку изменение темпе 5ратуры практически не влияет на работусхемы.Диапазон изменения входного напряжениязначительный (выше 50%), На действиесхемы не оказывают влияния наведенныеф э,д,с;, поскольку в каждом полупериоде осуществляется интегрирование входного напряжения,При введении в в оздушный з аз ор ферритовых сердечников движущегося элемента, выполненного из ферромагнитного материала, происходит экранирование обмотки й 1. Это вызывает появление выходного напряжения. Частота следования импульсов 100 гц. Амплитуда импульса на резистореК достаточна для использования в схемах управления, Частота напряжения, питающая схему бесконтакт...

Номер патента: 290448

Опубликовано: 01.01.1971

Авторы: Грейвулис, Путниньш, Тиммерманис

МПК: H03K 17/52

Метки: переменного, полупроводниковое, реле

...наВ каждом полупериоде в момент прекращения заряда конденсатора транзистор 22 открывается,и происходит разряд конденсатора 20 через эмиттерно-коллекторный переход ц резистор 4, Ввиду небольшого значения сопротивления резистора 4 (порядка 0,1 - 0,5 кол 1) конден"атор 20 до начала нового периода полностью разряжается, транзистор 22 закрь 1- вается, и начинается новый цикл заряда конденсатора.Напряжение на конденсаторе 20 имеет пикообразную форму, амплитуда этого напряже- О НИЯ СС макс. ЗаВИСИТ ТОЛЬКО ОТ ВЕЛИЧИНЫ ВХОДного напряжения.1 С макс.=С макс.ЗП 1 ХуГДЕ Умакс - ВЫПРЯМЛЕННОЕ ВХОДНОЕ НаПРЯЖЕние;25 сл; - угол, при котором прекращается заряд конденсатора 20 и который определяется отношением сопротивления зарядного резистора 8 к...

Номер патента: 258433

Опубликовано: 01.01.1970

Авторы: Грейвулис, Путниньш, Фабрикант

МПК: H03K 17/28

Метки: времени, действия, зависимой, реле, характеристики

...во время о разряда,Зависимое от авт. свидетельствавлено ЗО.Х 1.1966 ( 1124390/24-7). Л. Фабрикант, В. Я. Путниньш и Изооретение относится к способу получения зависимой характеристики,времени действия реле переменного така (напряжения) на пол 1- проводниковых элементах с интегрирующс и цепочкой. 5По предлагаемому способу с целью расширения диапазона выдержек времени и повышения,их стабильности осуществляют заряд емкости упомянутой интегрирующей цепочки в течение интервалов времени, когда ток (на пряжеиие) сети больше опорного напряжения, и разряд, когда ток (напряжение) меньше опорного.Использстсл заряд контура РС от стабилизированного источника питания и разряд это го контура в зависимости от величины входного тока. я модулятор...

Номер патента: 233055

Опубликовано: 01.01.1969

Авторы: Грейвулис, Путниньш

МПК: H01H 47/32, H01H 50/86

Метки: переменного, реле

...выпый конденсатор, ключора, схему сравнения и едмет изобпетенг ока), соямитель, тя разря- нуль-инелью упна двух еход одяда кон- другого ения (т гй выпрг.лгоч д нения и 0 Реле переменного напряж держащее двухполуперподнь накопительный конденсатор, да конденсатора, схему срав дпкатор, отличаюигеес,ч тем,5 рощения, указанный ключ в транзисторах, эмиттерно-базо ного пз которых включен в денсатора, а цепь эмиттер-к включена параллельно конде что, сц ыполнен вый пер цепь зар оллектор нсатору. С целью упрощения указанный ключ выполнен на двух транзисторах, эмиттерно-базовый переход одного из которых включен в цепь заряда конденсатора, а цепь эмиттер-коллектор друтого включена параллельно конденсатору.На чертеже...
