G03B — Аппараты или устройства для получения фотоснимков или для их проецирования или просмотра; аппараты или устройства, в которых применяется аналогичная техника с использованием волн иных, чем оптические волны; принадлежности для них

Номер патента: 260924

Опубликовано: 01.01.1970

МПК: G03B 25/02

Метки: воспроизведения, изображений, оптического, трубки, экрана, электроннолучевой

...изображена принципиальная схеьма устройства термопластической записи посредством электростатичеакого копирования,Электроннолучевая трубка 1 через объектив 2 сптически связана с внешним фотополупроводниксвым слоем 3 проводящего бараоана 4, сопрякенного с кольцевым термапластическим,носителем 5. Вдоль термопластического носителя последс 1 вательно расположены блок б проявления, растровое оптическое воспроизводящее устройство 7 и блок 8 стирания.В цепь зарядки фотополуправодникового слоя через источник 9 постоянного напряжения включен тритиевый ионизатор 10, распсложенпый над повсрхностью барабана, Второй тритиевый ионизатор 11, подключенный через источник постояяного напряжения 12 к пров;дящей части бараоана 4, расположен над...

Номер патента: 261905

Опубликовано: 01.01.1970

Автор: Котов

МПК: G03B 43/02

Метки: выдержек, приборов, проверки, фотозатворов

....О была больше или равна размеру Р (или Р"), т. е. длине тела накала Р, отнесенной к плоскости шторок в направлении их перемещения, Это определит границу использования диапазона выдержек (в области коротких выдержек) конкретного шторного затвора для целей данного устройства. Поэтому предпочтительно выбирать затворы с высокой скоростью перемещения шторок (сейчас из. вестны затворы, дающие полное открытие кадрового окна на выдержке 1/125 сек), Огсчетная схема также подробно не рассматривается, так,как в качестве ее может быть использована аналогичная используемым в известных контрольных приборах. В любом случае измеряется время засветки фотоприемника с помощью той или иной пересчетной системы, работа которой строится на подсчете числа...

Номер патента: 262429

Опубликовано: 01.01.1970

Авторы: Германска, Иностранцы, Йотргг, Ханс

МПК: G02F 1/17, G03B 9/02

Метки: 262429

...и в пластине 2, вызывая желаемый эффект количеством или химическим составом,Пример 1. Пригодный для оптики материал окрашивается равномерно фототропным веществом. Литьем и прессовкой данного окрашенного материала получается кольцеобразнос профилированное тело, в зонах колец которого наолюдается разница толщины, соответствующая по закону Ламберта-Беерша пропускной способности фототропного окрашенного м атер и ал а.П ри м е р 2. В материале, способном при разливке иметь слои, например в желатине, хранится фототропное красящее вещество. Аналогично известному способу для получения закаленных слоев раствор (либо суспензия или эмульсия) вь 1 ливается в форму соответственного профиля так, что получается разница в толщине...

Номер патента: 262454

Опубликовано: 01.01.1970

МПК: B64C 27/00, G03B 15/16

Метки: аппарата, винта, летательного, лопастей, несоконусности, несущего, прибор

...эптичвскую систему 1 савтоматической диафрагмой для проектирования концов лопастей на фотоумножитель 2 и середины лопастей на фотоумножитель 3 опорного канала. Фотоумножитель 2 через катодный повторитель 4 связан с коммутатором б. Фотоумножитель 3 через формирователь иапульсов запуска б также связан с коммутато ром б, а через катодный повторитель 7, накопительный каскад 8 и формирователь линейноп адающего н апряжени я 9 - со схемой,ср а- пения 10. Схема 10 через эмиттерный повторитель 11 и усилитель 12 связан со схемой за- О писи:результатов измерения 13.,При наведении оптической системы 1 наконцы вращающихся лопастей последние провцируются на фотокатод фотоумножителя 2, а середины на фотокатод фотоумножи теля 3. Площадь фотокатода,...

Номер патента: 262619

Опубликовано: 01.01.1970

МПК: G02B 5/20, G03B 11/02

Метки: патентно1, техническаябиб1иote, хереско

...следующим образом.Точечный излучатель светового потока 1установлен в фокальцой плоскости объектива2 и центре сферы отражателя 3. Из объект 11 ва2 Выходит параллельный сВетоВой ГОток) кОтО 20 рый направлен в призму 5, смещающую егоиа некоторую высоту с оси О - О, фокусируется линзой б в плоскости секторного диска 12 ипоступаег в другую линзу б с другой стороны,превращающую его снова в 1 араллельпый по 25 ток, Призма 5 возвращает его ца ось ОО инаправляет на отражатель 7, котор 11 й вывод:1 тпоток из устройства.Призмы с лицзами закреплен. в оправах .сиаожеппь 1 х зтбчатыми приводами Р, и приз30 дятся во ра 1 цение о: алекр;1 вода 1."1;1 епеПодписное Тираж аказ 39 ипография, пр. Сапунова, 2 даточным приводом 11, Призмы вращаются в одну...

Номер патента: 262763

Опубликовано: 01.01.1970

МПК: G03B 21/44

Метки: 262763

...дорожки, относящиеся соответственно к указанным последовательностям изображений (на чертеже не показаны).Кинопленка содержит перфорации 1, соответствующие одной последовательности изображений, и перфорации 2, которые соответствуют другой последовательности изображений. Причем перфорациями 1 пользуются только .при движении, пленки по стрелке А, а перфорациями 2 - при движении пленки по стрелке Й. При прямом движении захват проектора зацепляет за левый край 3 перфорации 1, в то время как при возвратном движе262763 Составитель А. М, МассонТекред А. А. Камышникова Корректор А. М, Глазова Редактор Т, Иванова Заказ 1481/7 Тираж 500 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва гК.35, Раушская паб.,...

Номер патента: 262764

Опубликовано: 01.01.1970

Авторы: Иностранец, Иностранна, Теверама

МПК: G03B 21/44

Метки: кинопроектора, ходом

...Подвижный контакт снабжен зубом, длина которогоне позволяет ему заскочить в обычную перфорацию, однако обеспечивает свободный проход 10в удлиненну ю пер фор ацию.В предлагаемом устройстве для упрощенияконструкции контактный узел выполнен в виде двух подвижных независимо друг от друга контактов, расположенных на расстоянии, 15соответствующем длине продольной прорезина концевом участке пленки, замыкающихэлектрическую цепь питания электродвигателя,На чертеже дана принципиальная схема 20предлагаемого устройства.Концевой участок пленки 1 снабжен перфорациями 2, которые могут представлять собойудлиненные прорези 3.К пленке легко прижаты два механически 25самостоятельных контакта 4 и 5, которые поддействием пружины (на чертеже не...

Номер патента: 262790

Опубликовано: 01.01.1970

МПК: F21V 9/00, G03B 11/00

Метки: 262790

...рельефных линий на стеклянной пластине, отличающийся тем, что, с целью упрощения технологии процесса, возможности применения светофильтров при съемках на цветную пленку, получения эффекта смягчения изображения на части кадра, смягчения изображения с длиннофокусными объективами, а также варьирования степени смягчения изображения, на пластину наносят линии из полупрозрачного лака, например клея БФ,с присоединением заявкиИзобретение касается способа изготовления диффузионных светофильтров, применяемых для фото- и киносъемок.Известен способ изготовления диффузионных светофильтров, заключающийся в том, 5 что между двумя пластинами помещают желатиновый слой, после чего на этом слое образуются линии рисунка. Способ трудоемок и сложен по...

Номер патента: 263205

Опубликовано: 01.01.1970

Авторы: Сосенко, Тлов

МПК: G03B 21/13

Метки: кадропроектор, машин, программированногообучения

...транспортировки механически соединены.На фиг, 1 изображена оптическая система 30 кадропроектора; на фиг. 2 - схема размещения и поворота;поляроидных пластин.С помощью источника света 1, конденсора 2 и объектива 3 изображение информатввной части кадра, находящегося в кадровом окне 4, проектируется на экран б. Эта же оптическая система проектирует кодовую часть того же кадра на фотоэлементы б. В покадровой рамке в плоскости кадрового окна 4 размещены два поляроида 7 и 8. Поляроид 8 перекрывает только информаттввную площадь кадра и закреплен неподвижно вплотную к кадровому окну 4, Поляроид 7 перекрьввает всю площадь кадра и установлен с возможностью поворота относительно оси оптической системы на угол до 90. В нормальном положении при...

Номер патента: 263206

Опубликовано: 01.01.1970

Авторы: Афремов, Аэросъемки, Картографии, Центральный

МПК: G01M 11/00, G03B 43/00

Метки: аэрофотокамер, калибровке, центрирования

...3 центрального коллиматора находилось в точке пересечения визирных осей коллиматоров (на чертеже не показано), Совмещение по высоте осуществляется микрометренным перемещением кольцевого объектива 2 с объективом 4 центрального коллиматора.Контроль положения визирной оси центрального,коллиматора с установленным черед ним5 кольцевым объективом 2, имеющим централь.ное отверстие 5, обеспечивается при условии прохождечия параллельных лучей от коллиматора 1 одновременно со сходящимися лучами, прошедпптми через периферийное кольцо 10 обьекгива 2.Непосредственное совмещение центра входного зрачка с точкой пересечения осей коллиматоров осуществляется путем установки на прикладной рамке б испытуемой камеры 7 15 визуальной системы регистрации,...

Номер патента: 263412

Опубликовано: 01.01.1970

МПК: G03B 1/12

Метки: ека, цапук

...осп удерживаются храповыми колесом 7, установленным на оси 2, и собачкой 8, смонтированной на оси 1 с возможностью перемещения по штифту 9. Вращение обеих бобин происходит 25 в одну сторону, и поэтому для предварительного завода соединительной пружины б барабан поворачивается до тех пор, пока число его оборотов не будет равно разности числа оборотов обеих осей при намотке половины макЗо симально возможного объема пленки, 203412Свободный конец пленки с подающей бобины 3 заправляется в тракт перемотки и закрепляется на приемной бобине 4. При приведении в действие приводного механизма аппарата (на чертеже не показан) подаваемая с бобины 3 пленка начинает вращать эту бобину (по направлению стрелки на фиг. 2), В результате собачка 8 своим...

Номер патента: 263901

Опубликовано: 01.01.1970

Авторы: Заикиц, Изобретеии, Сапожников, Фроленков

МПК: E01B 5/02, G01B 11/24, G03B 37/02 ...

Метки: поперечного

...синхронизирующнй узел 10 командного приспособления. Синхронизнрующий блок 10 запускает кинофотопулемет 11 и одновременно с помощью шаговых искателей поочередно переключает импульсные лампы 12, тем самым обеспечивая подзарядку импульсных конденсаторов. Количество контактных вставок в контактном кольце 8 определяет количество фотографирований поперечных сечений (например, фотографирование сечений 1, П, 111). При подходе бесконтактного датчика 8 к следующему стыку цикл фотографирований кончается, контактное263901 ЦИИИПИ Заказ 1556/2 Тираж 480 Подписное Типография, пр. Сапунова, 2 кольцо 8, сделав полный оборот, через кон. такт И отключает электромагнитную муфту 5 сцепления и фиксируется в исходном положении, При проходе следующего...

Номер патента: 263926

Опубликовано: 01.01.1970

Автор: Быстрое

МПК: G01C 21/02, G03B 37/00

Метки: луны, позиционного, фотографирования

...того, с целью приведения эмульсион.ных слоев фотопластинок в одну фокальную плоскость, перед фотопластинками устанавливают компенсатор в виде плоскопараллельной стеклянной пластинки с вырезом в центральной части.Пример осуществления данного способаприведен на чертеже.В фокальной плоскости объектива телеско па установлены параллельно друг другу двефотопластинки 1, 2. С целью приведения эмульсионпых слоев пластинок в одну фокальиую плоскость перед ними устанавливают компенсатор 3 в виде плоскопараллельного 15 стекла с вырезом в центральной части. Звездыэкспонируются в течение определенного интервала времени по всему полю зрения теле.скопа на неподвижную фотопластинку 1.В течение этого же времени Луна экспониру ется на...

Номер патента: 263931

Опубликовано: 01.01.1970

МПК: G03B 21/08

Метки: 263931

...к которому прикреплена пипотенузной гранью прямоугольная приззта,Настоящее изобретение относится к оптикомеханической промышленности.В известных эпископах, содержащих осветительную оистему, склеенные между собой прямоугольную и ромбическую призмы, предметный столбик, объектив и экран, изображенне непрозрачных предметов на экране имеет малую яркость и недостаточную контрастность.В предлагаемом эпископе одна из граней 1 ромбической призмы выполнена в виде сферической зеркальной поверхности с прозрачным центральным участком, к которому прикреплена гипотенузной гранью прямоугольная призма.1Такое выполнение эпископа позволяет повыоить яркость и контрастность изображения контролируемой детали.На чертеже представлена принципиальная схема...

Номер патента: 264160

Опубликовано: 01.01.1970

Авторы: Воронин, Горелик, Стесель

МПК: G03B 43/02

Метки: испытания, стенд, фотоаппаратов

...режиме электромагнит 16 отключен, поэтому под воздействием подпружиненного рычага 17 выводится из работы муфта 12 и рычаг 18, Муфта 5 работает как сцепная, обеспечивая за каждый свой оборот один цикл срабатывания механизма 9 взвода и спуска затвора фотоаппарата 10, Каждый цикл срабатывания отражается на цикловом счетчике 23, После обработки запрограммированного числа циклов работы фотоаппарата на первом режиме на счетчике 23 срабатывает установленный концевой выключатель электромагнита 1 б и стенд переключается на второй режим работы. При этом происходит переблокировка электро- схемы блока управления, а рычаги 17 и 18 меняют свое положение (показано на фиг,2 пунктиром), Рычаг 17 освобождает поворотную шпонку 13 муфты 12, которая...

Номер патента: 264161

Опубликовано: 01.01.1970

Авторы: Акинин, Беликов, Бернштейн, Малахова, Эпштейн, Юдина

МПК: G03B 1/48, G03B 21/48

Метки: 264161

...изма,дкий б рычаг ферам крыти вышен рычаг прижи действ едущеНастоящее изсбретение относится к области кинотехники.Известны стабилизаторы скорости движения киноленты лентопротяжного механизма, содержащие, по меньшей мере, один гладкий барабан с маховиком, подпружиненные рычаги с направляющими роликами и демпферами и прижимной ролик с эластичным покрытием.В стабилизаторе скорости обеспечено снижение пускового периода лентопротяжнсго механизма, повьшены эксплуатационные качества и надежность раооты за счет того, что он снабжен двуплечим рычагом, на одном плече которого установлен прижимной ролик, а на другом - упор, взаимодействующий с рычагом ролика, огибаемого ведущей ветвью киноленты,На чертеже представлена принципиальная схема...

Номер патента: 264162

Опубликовано: 01.01.1970

МПК: G03B 1/12

Метки: ленты, намотки

...установлен свободно на валу приемной бобины на подшипнике, выполненном в виде подпружиненного в осевом направлении кулачка, прижатого скошенной поверхность)о к подобной скошенной псверхности контркулачка, жестко закрепленного на валу. Такое устройство просто конструктивно,удобно и надежно в работе, автоматическиобеспечивает заданную характеристику наматывателя смещением ротора двигателя отно 5 сительно статора в осевом направлении в зависимости от силы натяжения ленты.11 а чертеже показана схема описываемогоустройства,Вал 1 с ротором 2 и бобышкой, установ 10 лен на шарнкоподшипниках 4. Ротор 2 электродвигателя установлен на валу 1 свободно напсдшппнике 5, выполненном в виде кулачка сторцевым скосом, прижатогс, пружиной 6 к поДООной...

Номер патента: 264165

Опубликовано: 01.01.1970

Автор: Шумл

МПК: G03B 27/62

Метки: аппарат, фотокопировальный

...Д с натянутым на них полотном 4, прозрачный (наприпер, стеклянный) окрашенный 2изнутри светонепроницаемой краской сегмент5 со щелью 6 по всей длине аппарата, кожух7, обеспечивающий направление оригиналов сФотокоппямп па оператора, светозащищенныйкорус , ртройство изменения освещенности 3 фотоматериала со шкалой 9, шкала 1 роля регулирования скорости персме маховиком 11 регулирования скорост мещенця, столик 12, вертикальная ст пусковое реле 14, вклочающес исто 1 света, оригинал 16, фотоматериал 17 18, жестко связанный с секторной за 19 и устанавливаемый по шкале 9 в ствпп с освещенностью фотоматериал роль за которым осуществляется прц лаи 1;. Дгт Фотокопирования через пусковое реле 14 включается источник 15 света и одновременно с...

Номер патента: 264272

Опубликовано: 01.01.1970

Авторы: Иностранец, Иностранна, Комиссариат

МПК: G03B 15/00

Метки: камере, наблюдения, фотографированияв

...небольшим полем (плоским углом раствора В), дающей в камере 2 первичное изображение, действительное 1 или мнимое 1 уменьшенное, наблюдаемое на расстоянии, например, из точки 3 под небольшим углом В, (например, меньшим или равным 15).Между камерой 2 и вторичной оптической системой 4 расположена удлиненной формы камера 5 тепловой защиты, образованная двумя пространствами 6 и 7 с тепловыми экранами соответственно 8 и 9, разделенными зазором 10.Оптическая система 4 по уменьшенному изображению 1 или 1, в камере 2 дает изображение 11, которое нли может быть получено непосредственно на поверхности 12 с приемником изображения (пленкой, фотопленкой или мозаичным фотокатодом передающей телевизионной трубки) для устройства, данного на фиг. 3 (блок...

Номер патента: 264727

Опубликовано: 01.01.1970

Авторы: Балашов, Гавич, Нтно, Тлов

МПК: G03B 23/12

Метки: диапроектора, лентопротяжный, механизм

...наконечников 15 электромагнита 6,В зазоре 16 электромагнита расположенаподвижная пластина 17 из немагнитного материала, выдвигаемая пружиной 18 до уровня10 поверхности направляющего кольца 18 и связанная с микровыключателем 19 электродвигателя 1,Механизм работает следующим образом.При включенном электромагните 6 диск 515 свободно вр ащается, ролики 12 катятся понаправляющему кольцу 18, причем самопроизвольному попаданию роликов в зазор электромагнита б препятствует пластина 17. При этоммеханизм непрерывно перематывает пленку 720 на любое количество кадров. Во время началапрохождения нужного для остановки кадра вкадровом окне фильмового канала 9 подаетсянапряжение на электромагнит б.Так как ни один из роликов 12 в этот мо 25...

Номер патента: 264912

Опубликовано: 01.01.1970

Автор: Томилин

МПК: G03B 17/38

Метки: приводное, фотозатвора, центрального

...каждый отсека- тель снабжен упругим хвостовиком, расположенным в пазу поводковой втулки, свободно установленной на ведущем кольце.Такая конструкция устройства повышает стабильность работы фотозатвора. фиг. 1 дана кинематическая схема уста для центрального фотозатвора; на - то же, разрез по А - А на фиг. 1, ройство содержит барабан 1 с основной ной пружиной, шатун 2 и ведущее кольпятью поводками 4, относительно кажз которых свободно вращается втулка 5 м, в который входит упругий хвостовик теля б. Направление движения отсекатеуществляегся платой 7 и корпусом 8. О ДЛЯ ЦЕНТРАЛЬНОГТВОРА При срабатывании затвора движение пружинного барабана 1 передается шатуну 2 и ведущему кольцу 8, которое с помощью поводков 4 и втулок 5 воздействует...

Номер патента: 265712

Опубликовано: 01.01.1970

Авторы: Ков, Ненашев, Серебренникова, Тлов

МПК: G03B 1/52

Метки: фотоаппарата

...между пленкой илом от центра к краям, что способствует10 шему прплеганшо пленки к стеклу. трав- ми 3, я обт рапока При ание стек- лучизооретент едме Прижимттой стол 15 ной сферической по тцттзт стеклом, отлич повышения качеств уменынсния удельн снабжен равномерн 20 рпческой поверхнос нами.1 втортьтизобретения К. Н. Дятлов, И. С. Ненашев, В Изобретение относится к ооласти фототехники,В известных пртткимтльтх столах фотоаппаратов с выравнивающим стеклом и эластичнои поверхностью прогиб выравнивающего стекла при больших форматах кадра, а также образование воздушны.; пузырьков между пленкой и стеклом вызывают тлскатегтия изобр ажения.Предлагаемый приктлмной ст зл позволяет повысить качество изображе:тия и уменьшить удельное давление на...

Номер патента: 265714

Опубликовано: 01.01.1970

Автор: Шишкина

МПК: G03B 9/14

Метки: двухлепестковый, фотозатвор

...штифтом, размещенным в корпусе затвора, и подпрукиненный рычаг, движущийся от привода лепестков и взаимодействующий с контактным штифтом. Однако в известных фотозатворах контакт лампы-вспышки и указанный рычаг, поджимающий контакт лампы-вспышки к контактному штифту вместе с втулкой, на которой крепится этот рычаг, сложны в конструктивном выполнении.В предлагаемом фогозатворе приводной механизм лепестков выполнен в виде рычага, взаимодействупощего непосредственно с контактом лампы-вспышки,1-1 а чертеже изооражен фотозатвор с контактом механизма синхронизации его работы с лампойчвспышкой, общий вид.Фотозатвор содержит кулачок 1, кулису 2, шестерни 3, жестко закрепленные на осях 4 вместе с лепестками 5, приводным механизмом лепестков б с...

Номер патента: 266557

Опубликовано: 01.01.1970

МПК: G03B 7/00, G03B 9/66

Метки: затвором, фотоаппарат, центральным

...экспозиции предлагаемого фотоаппарата; на фиг. 2 и фиг, 3 - схемы взаимодействия 5 элементов затвора и системы автоматическойустановки экспозиции для случаев предварительной установки одного из двух экспозиционных факторов; на фиг. 4 - примерный вариант построения затвора с установочными 0 кольцами выдержек и диафрагмы.При нажатии спусковой кнопки 1 под воздействием штифта 2 по часовой стрелке поворачиваетя спусковой рычат 3, конец 4 которого воздействует на штифт 5, заходящий взатвор б. Другой конец рычага 3 выполнен в 5виде гребенки 7, зажимающей стрелку 8 гальванометра 9, Как обычно кнопка 1 можетпродолжать перемещаться и после зажимастрелки 8, что необходимо для приведения вдействие с помощью штифта 10, рычага 11, 10нажимающего...

Номер патента: 266558

Опубликовано: 01.01.1970

Автор: Фридман

МПК: G03B 1/22

Метки: киноленты, механизм, перемещения, прерывистого

...схема описываемого механизма.Механизм:включает накопительные полости 1 и 2 с опорным зубом 8 в последней. Кинолента 4 при перемещении входит в зацеп ление перфорационными отверстиями с опорным зубом д. В этот период лента находится также в зацеплении с дополнительным зубом 5, который размещен над кадровым окном б. Кинолента 4 фиксируется в плоскости кадро вого окна 6 прижимной рамкой 7, которая установлена на траверсе 8.После накопления определенного количества киноленты 4 в полости она,под действием собственной упругости соскакивает с опор- ЗО ного зуба 3. Перемещение киноленты 1 мимо кадрового Окна 6 возможно только после ее выхода из зацепления с зубом 5 и отвода прижимной рамки 7, что осуществляется, например, кулачковым...

Номер патента: 267337

Опубликовано: 01.01.1970

Автор: Исаев

МПК: G03B 1/32

Метки: кинопленки, механизм, прерывистого, протягивания

...давит на металлическую ленту 3 и выгибает ее по выбранной кривой.Лента 3, в свою очередь, выталкивает киноленту 2 и ленту 4 и обеспечивает накопление киноленты, равное шагу кадра, В этот момент кулачок 7 эксцентрика б набегает на толка- тель 8, который поворачивает коромысло 9 и освобождает металлическую ленту 3 от фиксированного упором 10 положения. После этого металлическая лента 3, кинолента 2 и лента 4 получают возможность выпрямиться за счет собственной упругости и протолкнуть киноленту 2 на шаг кадра,Затем упоо 10, обеспечивающий точность протаскивания киноленты, и подкладки 11 (например, из резины), скрепленные с металлическими лентами, снимающие нагрузку с перфорационных перемычек), отходят от за. цепления с кинолентой, так как...

Номер патента: 268170

Опубликовано: 01.01.1970

Авторы: Волков, Кожухарева, Ненашев, Прижимной

МПК: G03B 1/52

Метки: фотоаппарата

...с кулачком, размещенным на оси приводного двигателя.На фиг. 1 представлена ипиальная схема прижимного стола; на - поверхность стола, вид снизу.Рабочая поверхность прижимного стола, касающаяся фотопленки 1, выполнена в виде отдельных участков 2 из эластичного материала, на которых равномерно расположены равповысокие выступы 3 из эластичного материала, например резины,Каждый участок 2 поверхности стола соединен со штоком 4, свободно перемещающимся во втулке б, установленной на плите б. Положение штоков 4 с участками 2 зависит от кулачков 7, каждый из которых получает вращение от приводного механизма (на чертеже не показан) через шестерни 8.5 Профили кулачков 7 выполнены такими,чтобы при повороте их на угол, соответствующий моменту...

Номер патента: 268172

Опубликовано: 01.01.1970

Авторы: Голод, Кузьмин, Цифринович

МПК: G03B 27/72

Метки: аппарата, задержки, импульса, кииокопировального, механизм, электрического

...14, связанный с защелкой 8, и освобождает тем самым кулачок 4. Кулачок 4, повернувшись на определенный угол, нажимает выступом 19 на контактную группу 15, вызывая тем самым получение второго электрического импульса, служащего непосредственно для включения паспортного механизма (на чертеже не показан), Каждый из кулачков 2 - 4, сделав полный оборот, самостоятельно фиксируется в исходном положенпи.Регулировка момента срабатывания паспортного механизма достигается изменением взаимного расположения выступа кулачка 4 и контактной группы 15.Таким образом, время задержки электрического импульса определяется суммарным временем поворота каждого из кулачков почти на полный оборот. Следующий импульс, полученный при западании контактного ролика...

Номер патента: 268316

Опубликовано: 01.01.1970

Автор: Иностранец

МПК: G03B 21/11

Метки: аппарат, микрофильмов, чтения

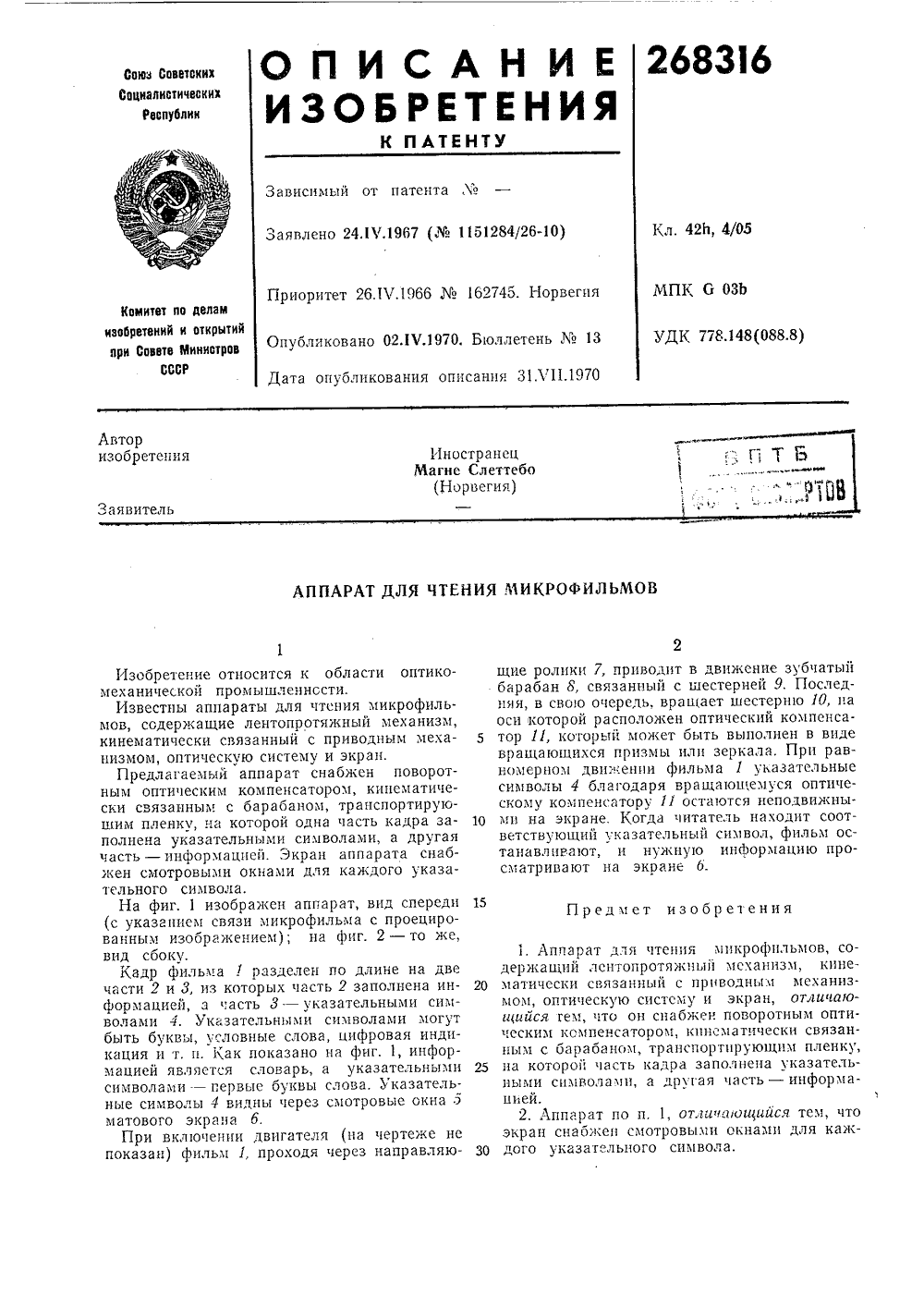

...микрофильма с проецированным изображением); на фиг. 2 - то же, вид сбоку.Кадр фильма 1 разделен по длине на две части 2 и 3, из которых часть 2 заполнена информацией, а часть 3 - указательными символами т. Указательгплми символами могут быть буквы, условные слова, цифровая индикация и т. п. Как показано на фиг. 1, информацией является словарь, а указательными символами - первые буквы слова. Указательные символы 4 видны через смотровые окна 5 матового экрана б.При включении двигателя (на чертеже не показан) фильм 1, проходя через направляющие ролики 7, приводит в движение зубчатый барабан 8, связанный с шестерней 9. Последняя, в свою очередь, вращает шестерню 10, на оси которой расположен оптический компенса тор 11, которьгй может...

Номер патента: 268324

Опубликовано: 01.01.1970

Авторы: Иностранец, Соединенные

МПК: G03B 21/32

Метки: аппарат, кинопроекционный

...передача 49. Диаметр шкивов 48 и 47 выбирают таким, чтобы обеспечить необходимое передаточное число для бобины 4 и зубчатого барабана 7. На каретке 40 расположен вал 50 обтюратора 29, параллельный валам 41 и 42. На валу 51 расположен протягивающий пленку палец 52 с двухконтурным кулачком 53 (фиг. 3), одна поверхность которого находится на оконечности кулачка 54, а другая - на поверхности кулачка 55, Отжимающая .пружина 56 оттягивает,палец 52 и передвигает кулачок 53 по кулачку 54, тотда как апиральная вружияа 57 соединяется с пальцем 52 и крепится на каретке 40, прижимая кулачок 53 к кулачку 55.Вал 50 обтюратора 29 соединен с валами 41 и 42 червячной передачей 58,5 10 15 20 25 30 35 40 45 50 55 60 65 4Обтюратор приводится во вращение...
